Проверка модуля (катушки) зажигания инжекторных ваз 21083, 21093, 21099

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля. Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую

Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО. Двигатель в нормальном состоянии если:. Двигатель в нормальном состоянии если:

Двигатель в нормальном состоянии если:

1. Отсутствие мокроты на резьбе;
2. Тонкий нагар копоти на темном ободке;
3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

1. На резьбе остатки масла или бензина;
2. На ободке рыхлый нагар черного цвета с наличием пятен;
3. Все электроды темно-коричневые с наличием пятен;
4. Свеча мокрая с темным нагаром;
5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями

1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
2. Что такое калильное число;
3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

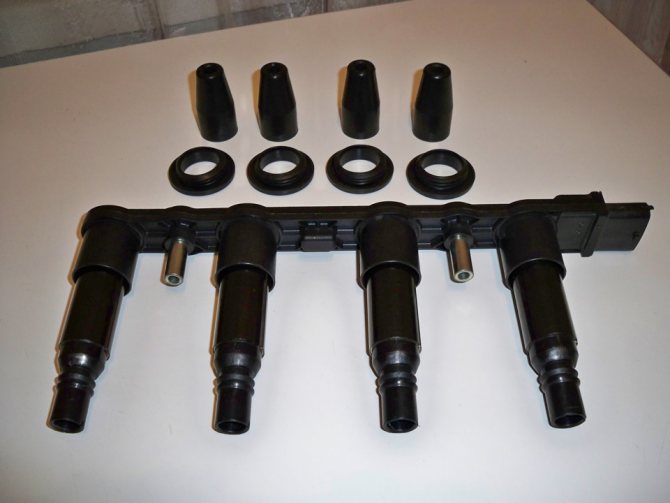

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

1. Выкрутить свечи со своих посадочных мест, предварительно сняв высоковольтные провода. Снимаются элементы специальным ключом.
2. Осмотреть свечи на предмет наличия нагара, механических дефектов, нарушенного зазора.
3. Дефектные свечи отправить на свалку, на их место установить новые.

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах

Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм

Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Как проверить катушку зажигания?

Перед тем, как проверить катушку зажигания в ВАЗ 21099 инжектор или карбюратор, необходимо подготовить тестер (мультиметр) и отключить аккумулятор от питания. Проверка включения устройства, его соединения и подключения может быть осуществлена без демонтажа КЗ.

Диагностика работоспособности КЗ на 21099 инжектор включает в себя следующие этапы:

1. Сначала нужно отключить высоковольтные провода, которые идут к выводам КЗ. Чтобы сделать это, воспользуйтесь гаечным ключом на 8 и открутите гайки фиксации кабелей к выводам К и Б. Перед отключением проводов необходимо запомнить их положение, перепутать их при дальнейшей установке ни в коем случае нельзя!
2. Далее, производится непосредственно проверка катушки зажигания, в частности, первичной обмотки. Чтобы сделать это, подключите один щуп мультиметра к выводу Б, а другой — к К на первичке. Сделав это, можно активировать мультиметр в режим работы омметра. Если первичка исправная, то уровень сопротивления в результате диагностики должен составить около 0.4-0.5 Ом.
3. Следующим этапом будет диагностика вторичного элемента конструкции, для этого также потребуется мультиметр. Чтобы проверить исправность данной составляющей, необходимо один вывод мультиметра подключить к выводу Б КЗ, а второй — к разъему для высоковольтного кабеля. На этом этапе также необходимо проверить сопротивление. Если вторичка исправная, то параметр сопротивления в результате диагностики должен составлять 4.5-5.5 кОм.
4. Завершающим этапом в проверке будет диагностика исправности изоляции, то есть вы будете искать возможное короткое замыкание, которое могло произойти в системе. Чтобы проверить наличие замыкания, один вывод мультиметра следует подключить к разъему Б устройства, а второй — к массе. Как вариант, можно использовать корпус КЗ. Если все работает правильно, то параметр сопротивления должен быть достаточно высоким — в пределах 50 мОм. В том случае, если это значение сильно отличается, то замыкание все же есть. Учтите, что если хотя бы один из этапов показал поломку в работе устройства, то его необходимо либо ремонтировать, либо менять. Если же проверенный узел работает нормально, но в работе системы зажигания все равно есть проблемы, то необходимо проверять высоковольтные провода, свечи, трамблер.

Характерные неисправности узла и способы их устранения

В каких случаях может потребоваться замена механизма:

1. Если в его работе произошло замыкание. В частности, речь идет о замыкании между витками одной из обмоток.
2. Если в электроцепи вторички и первички появился разрыв. Найти его может быть проблематично, обычно при такой проблеме специалисты рекомендуют полностью менять КЗ.
3. Также одной из характерных неисправностей для отечественных «девяток» является изоляционный пробой вторички на массу, то есть корпус КЗ.
4. Наличие дефектов корпуса и крышки устройства. Если с повреждениями на корпусе КЗ еще может работать, но не во всех случаях, то в случае с крышкой ее необходимо будет менять.
5. Течь смазки на крышке КЗ.
6. Также замене КЗ могут способствовать неправильные значения измерительного тестера при замерах параметров сопротивления в первичке или вторичке.

Процедура проверки

При обнаружении одного или нескольких признаков «умирания» катушки или в случае невозможности запустить двигатель, следует обязательно проверить ее работоспособность. Это нужно для того, чтобы выяснить, какого характера поломка произошла, и, следовательно, приступить к ее устранению. Можно ли это сделать без приборов? Увы, нет. Разве что сразу заменить катушку на заведомо исправную. По меньшей мере достаточно будет иметь обычный мультиметр. Такой тестер необходимо держать в машине обязательно – стоимость его почти символическая.

В целом проверка делается сравнительно легко. Достаточно выполнить нижеописанные действия, а с этим справится даже совсем неопытный автолюбитель.

В первую очередь требуется осмотреть сам узел зажигания. Если двигатель вообще не заводится, то нужно выяснить, есть ли искра. Поступить необходимо так:

• отсоединяют от трамблера основной провод (расположен по центру);
• подключают к нему свечу;
• удерживая ее плоскогубцами, прикладывают к корпусу мотора либо к прерывателю;
• включают зажигание.

При отсутствии искры вывод один – отказ в катушке. Далее необходимо выяснить, подается ли на нее электричество.

Проверку осуществляют мультиметром. Один его щуп прикладывают к выводу «Б» на катушке, второй – к массе. При отсутствии напряжения после включения зажигания – неисправность ищут непосредственно в замке.

Кроме этого, разрешается еще запитать катушку по аварийной схеме. Здесь провод от плюсовой клеммы батареи присоединяют к контакту «Б». В этой ситуации можно быть совершенно уверенным – напряжение подается. Однако когда и эти действия не привели к возникновению искры, придется протестировать первичную обмотку на целостность.

Для этого:

• отсоединяются проводки, расположенные по ее бокам (они низковольтные);
• мультиметр выставляется на Омы и измеряется сопротивление;
• таким же образом позванивают и вторичную обмотку.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент	Особенности
Катушка зажигания	Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока
Высоковольтные коммутаторы	Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала
Электронный блок управления	Отвечает за распределение информации в виде электронных импульсов
Корпус	Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

READ Как подключить сигнализацию к центральному замку через реле

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Возможные причины неисправности модуля зажигания

Несмотря на высокую надежность и прочность модуля зажигания, при эксплуатации он может выйти из строя, подобно любому другому механизму. Среди всех возможных причин поломок, в 9 из 10 случаев возникают и диагностируются следующие:

1. Применение в системе зажигания несоответствующих компонентов. Высоковольтные провода подбирают, исходя из параметров модуля, так как чрезмерно высокое или пониженное напряжение создает сбои в работе или пережигает контакты.
2. Бракованные или поврежденные детали, некачественная сборка. Бракованные комплектующие быстрее ломаются и выводят из строя другие узлы или элементы системы. Практика показывает, что подбор качественных компонентов и их периодическая диагностика позволяют оставаться модулю работоспособным в течение длительного времени.

Измерения мультиметром: от теории к практике

Как мультиметром можно прозвонить свечи в автомобиле, стартер, модуль зажигания или парктроник? Подробнее об этом читайте ниже.

Проверка свечей зажигания

В первую очередь расскажем, как прозвонить мультиметром свечи в автомобиле с помощью прибора можно произвести проверку на предмет короткого замыкания. Для диагностики вам необходимо только подсоединить провода устройства к свече — один из них устанавливается на выход СЗ, другой — на ее цоколь, то есть к тому месте, где находится резьба. Если в результате подключения появилась искра, то свеча является работоспособной.

Тестирование свечей зажигания

Проверка модуля зажигания

Проверка модуля зажигания в автомобиле — более трудоемкий процесс, он состоит из нескольких этапов:

1. Для начала мультиметр необходимо настроить так, чтобы он мог измерять сопротивление. Один из контактов прибора следует подключить к выводу, установленному на катушке зажигания, а другой — к массе, то есть кузову. Если при проверке прибор выдает бесконечность, то это говорит об отсутствии замыкания, то есть проблем в работе модуля нет.
2. Следующим этапом будет проверка модуля на предмет обрыва первичных цепей. В этом случае мультиметр подключается к контактам модуля, левому и правому, расположенному по краям. В том случае, если на этом шаге полученные параметры не изменились, то это свидетельствует о наличии обрыва. Как показывает практика, обычно в таких случаях требуется замена модуля. Обычно обрыв в цепи модуля появляется в результате жестких условий использования зажигания.
3. Завершающим этапом будет проверка вторичных обмоток. В этом случае модуль необходимо повернуть так, чтобы выходы высоковольтных кабелей были направлены в вашу сторону. Контакты мультиметра подключаются к выходам первого и четвертого цилиндров. Аналогичным образом осуществляется диагностика второго и третьего цилиндров. В том случае, если показания прибора при проверке не изменились, то это говорит о неработоспособности модуля (автор видео — Автоэлектрика ВЧ).

Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.

Назначение модуля зажигания

Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

Расположение на автомобиле

На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.

Устройство модуля зажигания

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Принцип действия модуля зажигания

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

Неисправности модуля зажигания

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания его следует проверить, а так же проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Применяемость модуля зажигания

На автомобилях ВАЗ 21083, 21093, 21099 применяются следующие модули зажигания: 2112-3705010-01 – ЭСУД с блоками управления GM ISFI-2S (2111-1411020-10 (20, 21)) и 2112-3705010-02 (04, 05) – ЭСУД с блоками управления Январь 4.1 (2111-1411020-22), Январь 5.1 (2111-1411020-71), VS 5.1 (2111-1411020-62), VS 5.1 (2111-1411020-72), BOSH M1.5.4 (2111-1411020), BOSH M1.5.4 (2111-1411020-70), BOSH MР7.0Н (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60), BOSH MР7.0Н (2111-1411020-50).

Примечания и дополнения

— Модуль зажигания не разборный. При выходе из строя его заменяют исправным.

— Чаще всего выходят из строя две катушки модуля зажигания, и двигатель начинает «двоить» — работают только два цилиндра.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

— Нет искры. инжектор

— Схема системы зажигания инжекторных ВАЗ 21083, 21093, 21099

— Применяемость свечей зажигания на автомобилях ВАЗ

— Виды впрыска на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099

— Проверка высоковольтных проводов автомобилей ВАЗ 21083, 21093, 21099

— Датчик кислорода (Лямбда-зонд) инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Как заменить модуль зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Снимается модуль не тяжело, но вот с его проверкой будут проблемы, потому что для этого во-первых специальное оборудование нужно, хотя и при помощи обычного мульти-метра можно проверить модуль на работоспособность (О том как модуль можно проверить мы опишем в этой же статье), но для начала его нужно снять, для этого сперва отсоедините колодку проводов от модуля (см. фото 1) которая крепиться к нему за счёт фиксатора, поэтому фиксатор на колодке ещё отогнуть не забудьте, иначе можно отломать её, как только колодка будет отсоединена берите в руки гаечный ключ и с его помощью отверните полностью верхний болт (см. фото 2) крепления модуля, затем боковую гайку выворачивайте (см. фото 3, указана красной стрелкой она) болта и чтобы болт не потерять, можете вынуть его так же, ну и в завершение переберитесь по ниже (Под автомобиль если можете) и там разыщите последний болт крепления модуля в нижней части (см фото 4, болт указан стрелкой), данный болт немножко ослабьте и после чего полностью снимите модуль зажигания с автомобиля, при этом отсоедините от него все четыре провода которые к нему подсоединены, а иначе они не дадут вам снять модуль с автомобиля.

Примечание! Вообще при работе с модулем рекомендуется обесточивать бортовую систему (Сеть обесточивается по средством скидывания клеммы минус с АКБ, о том как скинуть клемму если вы не знаете, читайте в статье: «Замена аккумулятора », в пункте первом той статьи всё написано), мало ли что может случиться, поэтому безопасность при выше всего, но прежде чем обесточивать систему проверьте колодку проводов которая подсоединяется к модулю и после этого можете её обесточить, для проверки отсоедините её и поверните ключ зажигания до такого момента когда все приборы в автомобиле загорятся, как только загорелись они берите в руки мульти-метр и включайте на нём режим вольтметра и замеряйте напряжение на колодке, для этого подсоедините два провода идущих от мульти-метра, один из проводов подсоединяйте к выводу который промаркирован (см. на колодку проводов, на ней есть эти маркировки) буквой С, а другой который промаркирован буквой D и прибор должен показать напряжение в 12 В, если показывает меньше или же вообще ничего не показывает, то либо разрядилась аккумуляторная батарея или же неисправна проводка, а вот чтобы проверить сам модуль зажигания это уже лучше делать либо с помощью специального прибора, либо поменять его на заведомо исправный модуль взяв у соседа на пример (Если у него такой же автомобиль), либо с помощью того же самого мульти-метра можно попробовать (Но даже мульти-метр может показать не верные результаты, поэтому на этот способ особо не полагайтесь), о том как это сделать читайте в статье: «Замена модуля и катушки на ВАЗ », а именно в той статье пункт «Примечание!» прочтите!

2) Теперь когда модуль снят разъедините его с кронштейном, чтобы разъединить воротком и накидной головкой подходящего размера воспользуйтесь, всего модуль к кронштейну крепиться на трёх гайках (см. фото 1), все гайки эти отверните и после чего можете разъединить модуль с кронштейном (см. фото 2).

Установка: 1. Устанавливается модуль новый на своё место в обратном порядке снятию, но только при установке сперва новый модуль совместите с кронштейном завернув для этого три гайки которые модуль к кронштейну крепят и ещё кой что, когда модуль поставите на своё место высоковольтные провода которые вы от старого отсоединяли к новому нужно подсоединять в определённом порядке, то есть на каждом проводе написана цифра от 1 до 4 (см. маленькое фото ниже), на самом модуле эти цифры тоже есть (Красными стрелками указаны, но к сожалению цифры 2 не видно, потому что её маленькая фотография закрывает), кроме этого с этими цифрами на модуле есть выводы (Указаны синими стрелками) на эти выводы и должны одеваться высоковольтные провода, так вот подсоедините все провода к этим выводам чтобы цифры совпали (То есть первый провод, к выводу один, второй провод к выводу два и т.д.), при несовпадении автомобиль будет работать не правильно и возможно даже не заведётся.

Как заменить модуль зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие:1) Снимается модуль не тяжело, но вот с его проверкой будут проблемы, потому что для этого во-первых специальное оборудование нужно, хотя и при помощи обычного мульти-метра можно проверить модуль на работоспособность (О том как модуль можно проверить мы опишем в этой же статье), но для начала его нужно снять, для этого сперва отсоедините колодку проводов от модуля (см.

фото 1) которая крепиться к нему за счёт фиксатора, поэтому фиксатор на колодке ещё отогнуть не забудьте, иначе можно отломать её, как только колодка будет отсоединена берите в руки гаечный ключ и с его помощью отверните полностью верхний болт (см. фото 2) крепления модуля, затем боковую гайку выворачивайте (см.

ПОДРОБНОСТИ: Тюнинг ВАЗ 21099 — тюнинг салона, двигателя, коробки передач, подвески ВАЗ 21099

фото 3, указана красной стрелкой она) болта и чтобы болт не потерять, можете вынуть его так же, ну и в завершение переберитесь по ниже (Под автомобиль если можете) и там разыщите последний болт крепления модуля в нижней части (см фото 4, болт указан стрелкой), данный болт немножко ослабьте и после чего полностью снимите модуль зажигания с автомобиля, при этом отсоедините от него все четыре провода которые к нему подсоединены, а иначе они не дадут вам снять модуль с автомобиля.

Примечание!Вообще при работе с модулем рекомендуется обесточивать бортовую систему (Сеть обесточивается по средством скидывания клеммы минус с АКБ, о том как скинуть клемму если вы не знаете, читайте в статье: «Замена аккумулятора », в пункте первом той статьи всё написано), мало ли что может случиться, поэтому безопасность при выше всего, но прежде чем обесточивать систему проверьте колодку проводов которая подсоединяется к модулю и после этого можете её обесточить, для проверки отсоедините её и поверните ключ зажигания до такого момента когда все приборы в автомобиле загорятся, как только загорелись они берите в руки мульти-метр и включайте на нём режим вольтметра и замеряйте напряжение на колодке, для этого подсоедините два провода идущих от мульти-метра, один из проводов подсоединяйте к выводу который промаркирован (см.

на колодку проводов, на ней есть эти маркировки) буквой С, а другой который промаркирован буквой D и прибор должен показать напряжение в 12 В, если показывает меньше или же вообще ничего не показывает, то либо разрядилась аккумуляторная батарея или же неисправна проводка, а вот чтобы проверить сам модуль зажигания это уже лучше делать либо с помощью специального прибора, либо поменять его на заведомо исправный модуль взяв у соседа на пример (Если у него такой же автомобиль), либо с помощью того же самого мульти-метра можно попробовать (Но даже мульти-метр может показать не верные результаты, поэтому на этот способ особо не полагайтесь), о том как это сделать читайте в статье: «Замена модуля и катушки на ВАЗ », а именно в той статье пункт «Примечание!» прочтите!

2) Теперь когда модуль снят разъедините его с кронштейном, чтобы разъединить воротком и накидной головкой подходящего размера воспользуйтесь, всего модуль к кронштейну крепиться на трёх гайках (см. фото 1), все гайки эти отверните и после чего можете разъединить модуль с кронштейном (см. фото 2).

маленькое фото ниже), на самом модуле эти цифры тоже есть (Красными стрелками указаны, но к сожалению цифры 2 не видно, потому что её маленькая фотография закрывает), кроме этого с этими цифрами на модуле есть выводы (Указаны синими стрелками) на эти выводы и должны одеваться высоковольтные провода, так вот подсоедините все провода к этим выводам чтобы цифры совпали (То есть первый провод, к выводу один, второй провод к выводу два и т.д.), при несовпадении автомобиль будет работать не правильно и возможно даже не заведётся.
