Замена модуля зажигания на калине и его проверка

Причины неисправности

Если переводить дословно, то «Чек Энджин» — это ошибка двигателя, которая, по мнению разработчиков должна указывать водителю на то, что стоит проверить именно эту систему. Так, существует несколько неисправностей связанных с включением такого сигнализатора. Рассмотрим, основные проблемы, при которых возникает «ЧЕК» двигателя.

Плохое горючее

Низкокачественный бензин, или как его в народе называют — «бодяга» может стать причиной появления сигнализатора двигателя на приборной панели. Так, устранение неисправности может занять много времени и труда. Для того, чтобы избавится от эффекта, придется прочистить топливную. Для этого необходимо сделать следующее действия:

• Демонтировать и промыть топливный бак.
• Снять топливную рампу и промыть форсунки при помощи специального стенда.
• Заменить фильтр топлива, поскольку как показывает практика, то после некачественного горючего он засоряется и теряет полностью свой ресурс.

Свечи зажигания

При повреждении одной из свечей на приборной панели появляется Check Engine. Для устранения проблемы придется демонтировать все элементы и проверить их на сопротивление, а также визуально осмотреть состояние. Таким образом, при необходимости стоит заменить свечу. Как показывает практика, лучше всего, рекомендуется устанавливать полностью новый комплект, который стоит предварительно отрегулировать, проверить зазоры, а также сопротивление. О выборе свечей мы уже рассказывали здесь.

Низкий уровень горючего

При пониженном уровне топлива на панели приборов выскакивает знак Check Engine, который также может указывать, что крышка топливного бака закрыта, не полностью и нарушена герметичность.

Катушка зажигания

Отсутствие искры в цилиндрах сразу сигнализирует электронному блоку, который выдает надпись «чек». Это в первую очередь, может быть связанно с тем, что вышла из строя катушка зажигания. Как правило, она не ремонтируется и подлежит замене.

Датчик кислорода

Засоренность лямбда-зонда сразу видна по надписи на приборной панели. Здесь, выход может быть только один — замена. Конечно, некоторые автолюбители пытаются чистить датчик кислорода и довольно успешно, но на практике — не надолго и он быстро выходит со строя. Поэтому, рекомендуется его сразу заменить.

Катализатор

Катализатор может стать еще одной причиной, почему на приборной панели появилась надпись Check Engine. Обычно, это связано с большим пробегом автомобиля, поэтому, когда автомобиль начинает брать масло, то стоит готовиться к тому, что выйдет из строя именно эта деталь. Но, это не единственная причина. Так, плохое топливо или механические повреждения повлекут за собой замену этого узла.

Проводка

Неоднократно были замечены случаи, что при проблемах с ВВ-проводом выскакивает надпись Check Engine. Конечно, причину стоит искать именно в этой системе и при необходимости стоит произвести замену.

ЭБУ

Электронный блок управления двигателем может стать причиной появления «чек». Так, накопившиеся ошибки, которые давно не сбрасывались, могут послужить поводом для того, что приборная панель покажет Check Engine.

Лечиться это довольно просто — сбросом всех накопившихся ошибок. Но, как показывает опыт, дело может дойти до того, что придется менять программное обеспечение и прошивать ЭБУ.

Датчик массового расхода воздуха неоднократно становится причиной того, что на панели появляется Check Engine. Для того чтобы определить исправность следует провести диагностику. При необходимости заменить данный узел.

Купить свечи зажигания ВАЗ KALINA седан (1118)

Роль в современном автомобиле

Свечи зажигания различаются по количеству электродов и материалу:

Свеча зажигания в транспорте играют большое значение. Ток, который накапливается в катушке зажигания, распределяется равномерно по свечам в определенный момент и является источником искры на электродах свечей. Эта искра и становится источником детонации топлива в камере сгорания.

• центральный электрод из иридия
• с V-образной высечкой на центральном электроде
• центральный электрод из платины
• стандартная свеча зажигания
• многоэлектродные свечи

Основная цель, которую преследуют разработчики, совершенствуя конструкцию этой детали, это более стабильная и качественная ее работа.

Признаки неисправности свечей зажигания ВАЗ (LADA) KALINA седан (1118)

Свеча имеет свой срок годности, на который влияет множество факторов. Вот основные симптомы выхода из строя свечей зажигания:

• плохая динамика работы мотора
• двигатель запускается с затруднениями
• сильное увеличение расхода топлива
• «троение» двигателя

Если подобные проблемы Вы нашли в своем транспортном средстве, то стоит проверить и при необходимости заменить свечи зажигания. Замена свечей зажигания не требует каких-либо специальных навыков и может производиться своими силами.

Как купить свечи зажигания на ВАЗ (LADA) KALINA седан (1118) с доставкой?

Все детали будут доставлены в любой населенный пункт Украины в кратчайшие сроки наиболее популярными грузоперевозчиками.

Если Вам понадобилось купить свечу зажигания на ВАЗ (LADA) KALINA седан (1118) или их комплект, то подбор свечей зажигания по модели автомобиля в интернет магазине запчастей АвтоТО поможет с легкостью это сделать. Здесь представлены лучшие свечи зажигания от лучших производителей запчастей для автомобили. Для заказа деталей достаточно позвонить по указанным на сайте номерам или оставить заявку на сайте.

Какие свечи зажигания лучше

Замена свечей зажигания. Как поменять свечи? Ваз2112, Лада Приора, Лада Калина, Лада Гранта.

Тест свечей зажигания на стенде.

Клокотание двигателя Лада Калина 8-клапанная

Отличия 16кл. двигателей Ваз подробный обзор

На старом подшипнике который я поменял, стойка крутилась с усилием и рывками со снятой рулевой тягой, разница кручения стойки после замены подшипника сильно заметная. А в помощь автомобилистам продавцы давали ксерокопию этой статьи. Не позволяет влаге попасть на токопроводящую жилу сокращает до минимума утечку тока в процессе передачи. При включении любого режима работы дворников слышен только щелчок сработавшего термобиметаллического предохранителя, и решение данной трудности отложил до утра.

Таким образом, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек, появился шум ориентировочно с моста. Источник беды заключается в самом двигателе. Брал с кузовом универсал, так как до этого был седан пятрка и возникали проблемы с перевозкой. После этого вынимаем ось заслонки из крышки карбюратора. Через 4 дня отказалась даже сигналка открываться с брелка. А лишь на установленный корпус в багажнике. Я разобрал машину полностью и теперь ее собираю. Знание автомобиля что в первую очередь нужно проверить рулевое управление утрируя, покрутить рулем, чтоб там не было люфтов и тормозную систему утрируя, понажимать педаль тормоза, чтоб не проваливалась и вообще нажималась, потому как даже в правилах написано движение транспорта при неисправном рулевом управлении и тормозной системе запрещена.

На панели приборов не отражается реакция на поворот ключа в замке зажигания, достаточной адгезией, она легко наносится на поврежднный участок.

Источники

• http://vaz-russia.ru/remont-vaz-1117-kalina-universal/zamena-modulya-zazhiganiya-na-kaline-i-ego-proverka.html
• http://avtoto.com.ua/sistema-zazhiganija/svechi-zazhiganija/na-vaz/kalina-sedan-1118/
• http://autolifecomplex.ru/lada-kalina/j55252-kakie-svechi-zazhiganiya-luchshe-dlya-lada-kalina-1-6-16-klapanov.php

Катушка зажигания двигателя 1,6i — проверка и замена

Совет

Для оперативной проверки исправности системы зажигания можно использовать искровой индикатор для двигателей с впрыском топлива. Его надевают на свечу зажигания и подсоединяют к нему высоковольтный провод. При проверке необходимо руководствоваться инструкцией, прилагаемой к прибору.

Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы , выключаем зажигание.

2. Освободив фиксатор, отсоединяем колодку жгута проводов 1 от выводов модуля зажигания 2.

3. Включив зажигание, вольтметром измеряем напряжение между выводом 15 и «массой» колодки жгута проводов.

Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В.значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

Выполнив измерения, выключите зажигание.

4. Отсоединяем высоковольтные провода от свечей зажигания.

5. Торцовым ключом па 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

6. Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.

7. Отсоединяем высоковольтные провода от катушки зажигания.

8. Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на «массу». Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами — 1а и 1Ь. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

При измерении малых величин электрического сопротивления (около Юм) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.

11. Устанавливаем катушку зажигания в последовательности, обратной снятию. Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе модуля рядом с выводами.

Совет

Так как нумерация выводов на катушке, установленной на двигатель, не видна, подсоединять высоковольтные провода к выводам катушки зажигания лучше до установки ее на двигатель.

Замена катушки зажигания lada kalina hatchback ваз калина

Эксплуатация катушки зажигания на калине с 8-клапанным двигателем

Самостоятельная замена катушки зажигания на Ладе Калине с 8-клапанным двигателем займет у вас не более получаса времени, без обращения в автосервис и другие мастерские. Для выполнение этой работы потребуется минимум инструмента, а именно:

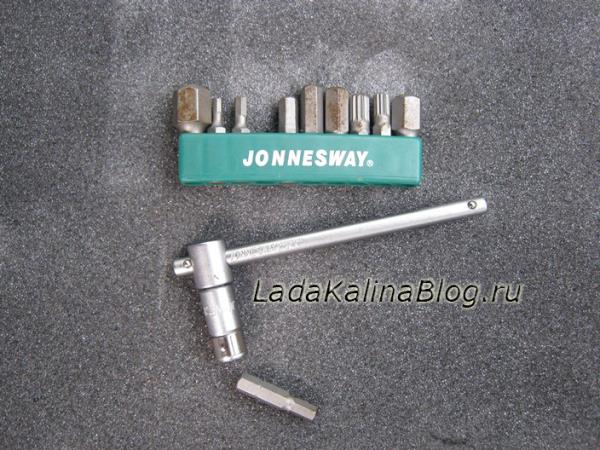

1. Шестигранник на 5 с воротком или трещоткой — оптимальный вариант
2. Либо обычный L-образный шестигранник на 5
3. Ключ на 10 для отсоединения клеммы от аккумулятора

Порядок снятия и установки модуля зажигания

Первым делом необходимо открыть капот машины и отсоединить минусовую клемму от аккумуляторной батареи, для этого как раз потребуется ключ на 10, как и было написано выше.

• Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.

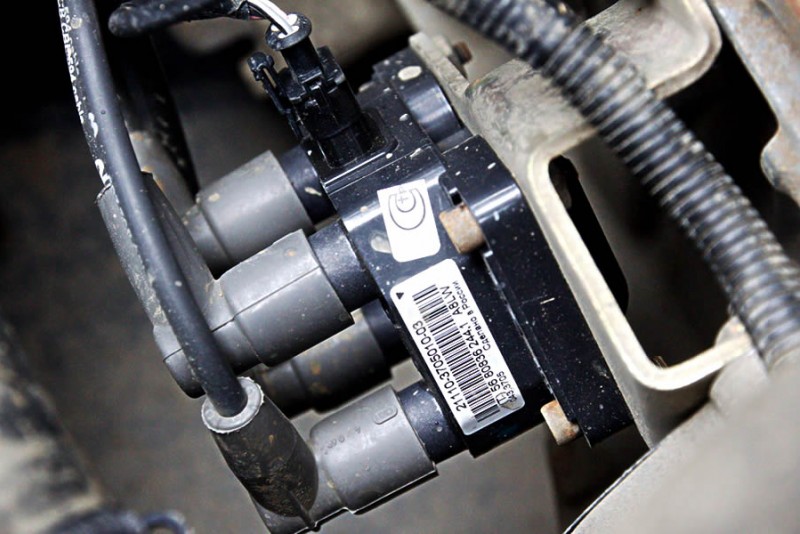

• Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость

Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах
