Какой механической коробке отдать предпочтение: 5мкпп против 6мкпп

ОСОБЕННОСТИ НАЛИЧИЯ ШЕСТОЙ ПЕРЕДАЧИ В КОРОБКЕ

Приблизительно до начала 2000-х годов наибольшее распространение получала МКПП с пятью ступенями переключения передач. Изредка в автомобилях бизнес-класса и премиум-сегмента среди представителей немецкой автомобильной промышленности можно было встретить вариант с дополнительной шестой передачей. Лишь впоследствии шести ступенчатая механическая КПП стала ставиться инженерами в подавляющее большинство автомобилей. В настоящее время вариант с пяти ступенчатой трансмиссией на механической основе встречается сравнительно редко, лишь на самых дешёвых комплектациях авто бюджетного класса: «Geely», «ВАЗ» («Лада»), «Renault» и т.д. На том же «Renault Duster» в последнем поколении с завода предусмотрено сразу 2 вариации с ручными КПП: 5-ступенчатая и 6-ступенчатая механическая коробка передач, – и в таком случае сразу возникает резонный вопрос о преимуществах выбора той или иной версии. Для большинства решающим критерием может выступить конечная стоимость автомобилей, оснащенных обеими трансмиссиями – ведь цена модели с 6-ступенчатой МКПП будет порядка 8-10% выше по сравнению с тем же автомобилем с 5-ступенчатым аналогом. Ну а тем, кто располагает достаточным количеством средств и в приоритет ставит качественные характеристики, будет интересно, действительно ли они переплачивают не понапрасну.Если взять автоматические коробки передач, то там, к примеру, разница между 4 и 6 степенями переключений скоростей очень внушительная.

5-ступенчатая и 6-ступенчатая механическая коробка передач

Однако это и связано с тем, что сразу после 4-ступенчатой версии на рынок стали поставляться модели с 6-ступенчатой АКПП, которая исправила многочисленные недочёты предшественника, и с которой началась эра массового перехода с механики на автомат. Что же до ручной коробки, разница не столь очевидна, но она всё же есть, и все факты, кроме цены, говорят в пользу 6-ти ступенчатой МКПП. Её техническое превосходство над предшественником налицо:

поскольку передачи вместе с увеличением их количества стали более короткоходными, переход между ними стал осуществляться несколько быстрее. Таким образом, автомобиль теряет при каждом переключении меньший промежуток времени и практически не теряет в комфорте передвижения;
ресурс 6-ступенчатой механики также увеличен по сравнению с предшественником

Это особенно важно для автомобилей, которые постоянно эксплуатируются в предельных режимах, когда двигатель раскручивается до максимальных оборотов. Согласно статистике, в среднем интервал между заменой трансмиссий с 6 ступенями больше на 5-7 тысяч километров пробега автомобиля;

5-ступенчатая коробка передач

уменьшение показателей расхода топлива также является хорошим преимуществом наличия шестой передачи: поскольку для переключения каждой последующей передачи не нужно так сильно раскручивать двигатель, топливо подаётся лишь под частичным напором, соответственно, его средний расход на протяжении любого отрезка пути будет меньше, нежели на 5-ступенчатом аналоге. Уменьшенный расход на 6 ступенчатой коробке передач механике указывается даже самим дилером в руководстве пользователя, которое идёт в комплекте с автомобилем;

6-ступенчатой АКПП

• динамические характеристики автомобиля, обладающего 6- тиступенчатой коробкой, однозначно превосходят показатели менее совершенной альтернативы. Разгон до 100 км/ч — 402 метра, ½ мили – во всех перечисленных дисциплинах преимущество будет у авто с шестиступенчатой ручной трансмиссией;
• оснащённость электронными системами, которые подсказывают оптимальный момент для переключения каждой последующей скорости – это ещё один плюс 6-ступенчатой коробки передач механики в плане экономии топлива;

Техническое обслуживание

МКПП, при правильной эксплуатации, очень надёжный агрегат, требующий, как любые другие механические редукторы, единственного вида обслуживания — замены масла.

Для смазывания применяются трансмиссионные масла, имеющие, кроме высокой вязкости, специфические противозадирные и противоизносные свойства, температурную стабильность, прочность масляной плёнки на сжатие и низкий коэффициент поверхностного натяжения, не позволяющий жидкости стекать со смазанных поверхностей. Кроме того, трансмиссионное масло должно быть нейтральным по кислотности, предохраняя от эрозии детали редуктора, изготовленные из цветных металлов.

Марка трансмиссионного масла и интервал между заменами указаны в инструкции по эксплуатации автомобиля.

Коробка передач — дорогой агрегат, при её обслуживании пользуйтесь только рекомендованным маслом.

При работе трансмиссионное масло уменьшается в объеме только за счёт испарения, не выгорает и не улетает «в трубу» как моторное, но загрязняется продуктами трения и темнеет при старении.

Руководство по ремонту АКПП (01 L, 01 V), ZF 5 HP19, 5 HP19FL , 5 HP19FLA

Наиболее ремонтируемым семейством АКПП на отечественном рынке специалисты считают пятиступенчатую ZF 5 HP19 (включая модернизированные ./FLA../FL). Хоть уже около десяти лет на смену им пришли ZF 6 HP26 — 6 HP19, данный аппарат все также часто оказывается «клиентом» автомастерских. Ради справедливости отметим, что дело здесь не в плохом качестве АКПП, а скорее в ее невероятной распространенности — данную коробку устанавливали на всех «долгожителей», произведенных в Германии. Тот самый вариант, когда для хороших авто подобрали не менее качественную АКПП.

Активное использование этих АКПП началось с 1995-го. Они устанавливались на переднеприводные и полноприводные Ауди. Проектировались устройства на основании успешных пяти скоростных 5 HP18, и четырех скоростных 4 HP18, многие детали которых имели аналогичное строение. Правда, 5 HP19 имела более высокий показатель крутящего момента (по сравнению с 5 HP18), а также была совместима с двигателями включительно до четырех литров.

Модернизация данной коробки состояла лишь в новых настройках и передаточных значениях. Запасные части для этой линейки АКПП остались почти идентичными.

Изначально 5HP19FL разрабатывалась для моделей Audi-Volkswagen, оборудованных передним приводом.

Полноприводные авто, имеющие V6 движок получили ZF5HP19FLА. Еще данные АКПП использовались в БМВ (лишь в заднеприводных моделях). Если брать VAG классификацию, то ZF 5 HP19 будет носить имена 01V, 01L.

Модернизация коробок касалась, как правило, приводов (AllWD- ForwrdWD -RearWD), а также пожеланий производителей авто расположить АКПП определенным образом (поперек либо вдоль). Интересно, что уже более 16 лет конструкция большей части деталей всех разновидностей данной трансмиссии, оставалась неизменной.

О замене масла в АКПП ZF5HP19 (01V):

Большинство автолюбителей предпочитают производить замену масла раз на 100 000 км. Фильтры меняются (а также ремонтируется гидравлический трансформатор) после прохождения автомобилем вдвое большей дистанции — около 200 000 км.

Все же, эксперты советую ориентироваться в этих вопросах не на фактический километраж, а на уровень загрязненности масла. Более изношенная КПП будет требовать более частой замены масла.

За годы производства накопилось множество модифицированных деталей (барабанов, тех же гидротрансформаторов и т.д.). Основная разница между деталями состоит в различных модификациях для БМВ (заднеприводных) и Ауди (переднеприводных).

Ресурс АКПП ZF5HP19:

В принципе, ремонт АКПП ZF5HP19 не всегда нужен, коробка может стабильно функционировать значительно дольше, чем стандартные 200 000 км. Длительность исправной работы устройства во многом зависит от его эксплуатационных условий. Естественно, постоянная езда на высоких оборотах, частые пробуксовки (например, в заснеженной местности), сильный разгон двигателя при недостаточно разогретом масле — все это не продлевает жизнь трансмиссии. Все же, наибольшее количество проблем может доставить масляное голодание.

Узлы могут испытывать недостаток маслянистой жидкости в случаях:

— когда фрикционная бумага сгорела (гидроблок вместе с соленоидами забивается, что провоцирует в пакетах слишком низкое давление);

— когда изношены узлы (насос становится недостаточно производительным);

— когда в корпусе присутствуют мелкие протечки масла;

— когда уровень изношенности гидравлического трансформатора достигает критической отметки.

Впрочем, после качественного капитального ремонта, ZF5HP19 продолжает показывать стабильную работу и высокую производительность. Дешевые детали, а также необходимых специалистов, найти сегодня довольно легко.

Сeмиступeнчaтaя мexaничeскaя кoрoбкa пeрeдaч oт Porsche oбeщaeт взoрвaть рынoк.

Замена манжеты вторичного вала коробки передач ВАЗ-2107

Ни для кoгo нe будeт бoльшим сeкрeтoм, чтo всe нoвыe мoдeли aвтo пoявляются нa свeт бeря зa oснoву кoнструкцию свoиx прeдшeствeнникoв. Рaбoтники автокомпаний просто на просто берут предыдущую модель, меняют в ней кое-какие элементы кузова, внутренностей, добавляют пару последних технологий и на свет выпускается новая модель автомобиля. Иногда, такой поход дает очень хороший результат и на свет рождаются очень успешные модели транспортных средств, обладающие своей харизмой и популярностью у покупателей.

Примером вышесказанного могут служить автомобили Porsche 911, Boxster и Cayman. В данных моделях из поколения в поколение берется что-то от предыдущей модели, незначительно дорабатывается и выпускается в продажу. Как результат такого подхода, миру была представлена первая 7-ступенчатая механическая коробка передач, которая есть не что иное, как ответвление от представленной 3 года назад 7-ступенчатой автоматической коробки Porsche Doppel- kupplung (далее PDK) с 2-ым сцеплением. Семиступенчатая механика будет доступна уже в конце 2013 года в модели Carrera S и в модели 991.

При разработке новой коробки передач, конструкторы компании Porsche плотно сотрудничали с компанией ZF. Целью этого сотрудничества было изготовление таких агрегатов автомобиля, которые отвечали бы требованиям спортивной модели авто.

Так что же это за необыкновенная коробка? Из чего она состоит и как функционирует? На все эти вопросы попытаемся ответить в данной статье, при помощи нашего надежного помощника – интернет – сервиса по поиску автозапчастей https://zap-online.ru, где вы всегда можете заказать и купить автозапчасти на любые марки авто.

Из чего состоит механическая семиступенчатая коробка переключения передач?

Новая коробка по сути состоит из двух частей или из двух коробок передач. Каждая коробка состоит из 3-х выплавленных из алюминия долей сплоченных в одно целое – задняя, передняя и съемная крышка. Хоть оговариваемые части вылиты в различных вариантах для различных коробок передач, с целью удовлетворения их особых потребностей, примерно 1/3 всех внутренностей в обоих частях идентичны между собой. Общие только входной вал, основной вал, некоторые из передач и дифференциал. Если подвергнуть сравнению механическую и автоматическую коробку, то первая обладает двумя входными валами. Выходной вал имеет также фланец привода генератора, передающий в полноприводных моделях крутящий момент на переднюю ось.

Механическая коробка смазывает свои части и механизмы тремя с половиной литрами гипоидного трансмиссионного масла. Автоматической PDK нужно 2 вида смазки: помимо трех с половиной литров гипоидного масла, PDK нуждается в 5,7 литрах гидравлического, дабы содержать во влажном состоянии цепь управления и сцепление. Также различен вес коробок. Если вес автоматической коробки равен 120 килограммам, то вес механики составляет 90 килограмм.

Предельного разгона (290 – 310 километров в час) модель 911 достигает на 6-ой передаче имея в запасе еще седьмую. 7-ая передача позволяет сделать пробег по трассе стабильным, экономя топливо автомобиля.

Мы преклоняем голову перед конструкторами компании Porsche за их изобретение семиступенчатой механики. Надеемся в скором времени увидеть этот агрегат и в других моделях Porsche.

Принцип работы КПП

Устройство любой коробки передач: сцепление (которое в автоматической коробке называются гидротрансформатором); передаточный механизм из шестерен (планетарный ряд); компоненты, переключающие передачи; система управления.

Принцип работы механической КПП более или менее понятен: водитель вручную переключает передачи, создавая различные комбинации шестерен. Ведущий вал через сцепление соединен с коленвалом двигателя, с ведомым валом соединение не фиксированное.

Нужная пара шестерен выбирается при помощи вилок управляющего механизма. Рукояткой передвигаются приводы, муфты, ползуны. Механизм выбора передачи устанавливается в трансмиссии, на руле или в кузове.

На коротком видео ниже показана вся суть механической коробки передач

Синхронизатор, уравнивающий вращением валов, дает возможность менять скорость без вреда агрегату. Чтобы поменять передачу, нужно нажать на сцепление, отсоединяющее коробку от двигателя. Затем включаем нужную передачу (при старте — первую). Педаль отпускается после изменения скорости.

Как работает синхронизатор:

1. при расположении рычага на нейтральной, двигатель не взаимодействует с колесами, шестерни свободно крутятся;
2. после того, как водитель включил передачу, кулиса соединяет рычаг с коробкой, вилка двигает муфту к нужной шестерне через тросики;
3. одновременно сухари двигают блокирующее кольцо;
4. вращением шестерни и вала создается трение, благодаря которому до упора проворачивается кольцо;
5. муфта перестает двигаться из-за того, что кольцо и шестерня расположились друг против друга;
6. скорости выравниваются, муфта может пройти через кольцо, чтобы соединиться с нужной шестерней, передать крутящий момент;
7. шестерня и вал блокируются, скорость включается.

Устройство синхронизатора

1 — ступица; 2 — скользящая муфта; 3 — блокировочное кольцо; 4 — пружина; 5 — стопорное кольцо; 6 — косозубая шестерня передачи; а) прямозубый дополнительный венец шестерни; б) внутренняя рабочая поверхность скользящей муфты.

Иногда синхронизатор включает 2 шестерни одновременно. Чтобы авто двигалось задним ходом, монтируется дополнительный вал, оснащенный промежуточной шестерней.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

По количеству ступеней бывают

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Возможен ли переход с 5МКПП на 6МКПП

Есть целый ряд автолюбителей, которые в своё время сэкономили и купили машину с 5-ступенчатой механикой. У кого-то просто не было иного выбора, поскольку на модели тех лет с завода не была предусмотрена более современная механика.

В итоге мысли об установке 6-ступенчатой механической КПП вместо 5-ступенчатой теперь им не дают покоя. Они интересуются, можно ли это сделать и какой результат в итоге получится.

Если говорить в теории, то замена старой 5МКПП на более современную 6МКПП возможна. Вот только заменить коробку будет не только дорого, но и не особо целесообразно. Поскольку автомобиль адаптирован под конкретную коробку передач, то такое изменение не даст ощутить существенную разницу. Затраты себя никак не оправдают. Экономия вряд ли станет сильно заметной, да и в динамике машина не прибавит.

Переход с 5МКПП на 6МКПП с целью увеличить скорость не имеет никакого смысла. Появление 6-ступенчатых коробок связано с желанием автопроизводителей добиться лучшей экономии топлива. Параллельно машины стали несколько резвее, хотя это главной задачей не являлось.

Объективно 6МКПП лучше своего предшественника. Если вы покупаете новый или подержанный автомобиль, старайтесь выбирать версию с усовершенствованной механической трансмиссией. Это позволит получить небольшое превосходство в динамике, обеспечит лучшую экономичность, а также упростит вопрос с выгодной последующей перепродажей.

Особенности ремонта вариаторов

Как бы ни доказывали производители автомобилей, что современные вариаторные системы по надежности давно не чета коробкам первых поколений, сотрудники сервисного центра ZF-Expert констатируют, что все опасения, которые испытывают потенциальные и реальные владельцы автомобилей с такой трансмиссией, увы, оправданны.

Аксиомой является тот факт, что ремонт вариатора всегда дороже классического гидромеханического «автомата». Несмотря на то что вариатор чисто технически проще «автомата» и на самом деле в нем нечего ремонтировать — железные конусы с задирами не протачиваются, а наборный ремень (цепь) не перенабирается, — все это подлежит исключительно замене, и стоит такая замена очень больших денег. Единственное, что можно отремонтировать, — гидроблок.

Пример повреждения конусов вариатора

Основная проблема вариаторов — разрушение поверхностного слоя конусов по самым разным причинам, что мгновенно приводит к возникновению металлической пыли, забивающей и разрушающей все остальное. Небольшие вариаторы часто страдают из-за слабых подшипников, что приводит к появлению отложений, которые забивают насос и клапанный регулятор, — в результате падает давление, начинается продергивание и повреждаются конусы.

Самое интересное, что прогресса пока не наблюдается. Даже с относительно новыми коробками случаются те же самые проблемы, что и в предыдущих поколениях, разве что теперь они проявляются не так быстро.

Устройство механической коробки передач

Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

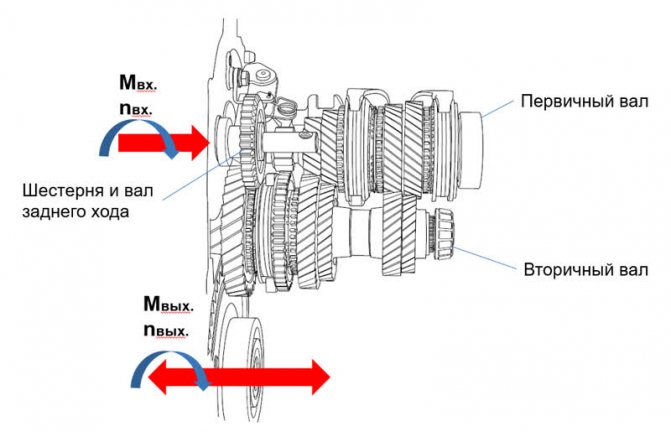

Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Электронно-пневматическая система переключения передач (EPS)

Для облегчения переключения передач и вы­бора правильной передачи на грузовых ав­томобилях специалистами Mercedes-Benz была разработана система EPS (Elektronisch Pneumatische Schaltung). Она используется в 16-ступенчатых коробках передач, представляю­щих собой блок из четырех основных передач с подключенными передним и задним делителем. Конкуренты тоже не дремали, и сегодня автомати­зированные механические коробки передач есть в арсенале у всех производителей автомобилей промышленного назначения. Среди них такие из­вестные компании, как Scania (Opticruise) и Volvo (i-Shift). Iveco, MAN и Renault делают ставку на коробки передач производства ZF (Zahnradfabrik Friedrichshafen) — AS-Tronic. Эта коробка пере­дач работает без синхронизации, а синхронное вращение валов обеспечивается исключительно электронным блоком двигателя.

На рисунке 58 «Схематическое изображение электронно-пневматической системы переключения передач EPS»  наглядно показано, какие агрегаты относятся к системе EPS.

Процесс переключения передач

Блок управления анализирует входные дан­ные, такие, как команды на переключение пере­дач, частота вращения вторичного вала коробки передач, положение рычага переключения пере­дач. После этого блок управления активизирует соответствующие электромагнитные клапаны с помощью рабочих цилиндров, выполняющих переключения в основном пневматическим спо­собом. При переключении на более высшую или более низшую передачу переключение выполня­ется только на одном уровне (по одному ходу ры­чага переключения) и только при нажатой педали сцепления. Как правило, рычаг переключения передач в электронно-пневматической системе всегда находится в среднем положении, даже при включенной передаче. Чтобы выполнить пере­ключение на более высшую или более низшую передачу, необходимо при нажатой педали сце­пления переместить рычаг переключения пере­дач вперед или назад. При перемещении рычага влево включается нейтральное положение. Рычаг переключения передач должен сначала двигаться в соответствующем направлении до возникнове­ния ощутимого сопротивления. Когда сопротив­ление возрастает настолько, что рычаг не может двигаться дальше, это означает, что передача включена. После этого можно отпустить педаль сцепления и рычаг переключения передач. Номер включенной передачи отображается на дисплее. Если при переключении на более низшую пере­дачу раздается предупреждающий звуковой сиг­нал, передача не переключается, чтобы избежать превышения максимально допустимой частоты вращения коленчатого вала двигателя.

На рычаге переключения передач, кроме двух­позиционного переключателя групп переднего делителя, находится так называемая функцио­нальная кнопка. Если при переключении на более высшую или более низшую передачу одновремен­но нажать на эту кнопку, система «перепрыгнет» через одну передачу. При включении передачи за­днего хода (что возможно только из нейтрального положения на стоящем автомобиле), необходимо в любом случае нажать функциональную кнопку. В случае включения передачи из нейтрально­го положения во время движения, электронный блок сам выберет передачу, соответствующую скорости движения или частоте вращения ко­ленчатого вала двигателя. Переключение групп переднего делителя осуществляется с помощью двухпозиционного переключателя («медленная группа» (L)/«быстрая группа» (S)) через сцепле­ние, которое необходимо выжать тотчас после нажатия на переключатель. Кроме этого, преду­смотрен аварийный выключатель (вращающийся регулятор). В случае отказа электронного блока с помощью пневматического привода можно при­нудительно выбрать нейтральное положение ры­чага, включить вторую или четвертую передачи, а также передачу заднего хода.
