Масляный насос ваз 2110-устройство, выбор, ремонт и замена

Почему необходимо вовремя менять

Естественно, своевременный ремонт пришедших в негодность деталей позволит продлить срок эксплуатации и двигателя и самого автомобиля ВАЗ-2110. Время, через которое необходимо менять сальник, напрямую зависит от того, насколько старый или новый автомобиль, от стиля вождения автолюбителя и условий эксплуатации.

Рекомендуем: Почему дымит бензиновый двигатель и что делать в таком случае?

Если менять их своевременно, это поможет уменьшить затраты на ремонт машины, ведь такие меры устраняют течи моторного масла, которые негативно отражается на работе двигателя.

Если вовремя не поменять, автомобиль ВАЗ-2110, будет «есть» больше моторного масла, а сам движок станет собирать грязь и пыль, что не может не отражаться на стабильности его работы. Протечки моторного масла негативно влияют на детали машины, которые сделаны не на основе металла, да и контакт в клеммах станет гораздо хуже, что, в свою очередь, будет влиять на то, как автомобиль заводится.

В любом автомобиле есть детали, например, манжеты коленвала, которые необходимо менять согласно мануалу или по мере износа. Замена сальника коленвала ВАЗ 2110, а также клапанов может быть выполнена на станции техобслуживания или своими руками.

3Как снять насос самостоятельно?

Чтобы снять масляный насос не обязательно обращаться на СТО. Это можно сделать и самостоятельно. При этом нужно иметь стандартный набор инструментов для автомобилиста. Схема снятия насоса на всех автомобилях, только на инжекторном моторе заранее необходимо демонтировать датчик положения коленвала. Снятие насоса поделено на несколько этапов:

• 1 этап — обесточить бортовую сеть машины (для этого необходимо снять провод со знаком минус на аккумуляторе);
• 2 этап — совсем немного ослабить крепеж генератора и снять ремень;
• 3 этап — слить масло с двигателя, для этого емкость лучше подготовить заранее;
• 4 этап — снять поддон автомобиля;
• 5 этап — снять ремень распредвала;
• 6 этап — открутить болт и демонтировать шкив коленвала;
• 7 этап — снять маслоприемник (это самый трудоемкий процесс, для этого необходимо выкрутить 2 болта на крышке подшипника и болт, который соединяет маслоприемник с насосом);
• 8 этап — снимаем насос (для этого необходимо снять крепеж, открутив 6 болтов).

После того, как масляный насос был снят, его необходимо также разобрать. Именно разборка поможет выявить износившую деталь, которую нужно заменить. Если в результате разборки было выявлено полное неисправное устройство, то такой насос лучше заменить на новый.

Схема и устройство двигателя

Многие автомобилисты знают устройство главного силового агрегата, но не все его помнят. Для того чтобы понять, как происходит сам процесс напомним, как устроен двигатель.

Схема устройства двигателя

1 — канал в блоке цилиндров подачи масла в масляную магистраль головки цилиндров; 2 — канал в головке цилиндров; 3 — патрубок отвода картерных газов в корпус воздушного фильтра; 4 — крышка маслоналивной горловины; 5 — патрубок вытяжного шланга; 6 — патрубок отвода картерных газов в задроссельное пространство; 7 — масляная магистраль в головке цилиндров; 8 — распределительный вал; 9 — канал подачи масла к подшипнику распределительного вала; 10 — датчик указателя давления масла; 11 — редукционный клапан; 12 — канал подачи масла из фильтра в главную масляную магистраль; 13 — ведущая шестерня масляного насоса; 14 — ведомая шестерня масляного насоса; 15 — канал подачи масла от насоса к фильтру; 16 — противодренажный клапан; 17 — фильтрующий картонный элемент; 18 — масляный картер; 19 — маслоприемник; 20 — сливная пробка; 21 — перепускной клапан; 22 — масляный фильтр; 23 — канал подачи масла от коренного подшипника коленчатого вала к шатунному; 24 — канал подачи масла к коренному подшипнику коленчатого вала; 25 — главная масляная магистраль

Как происходит смазка двигателя (схема и пояснение)

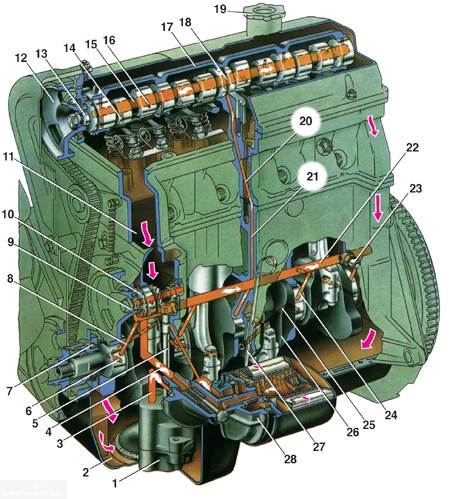

Схема циркуляции смазки по двигателю

Итак, когда рассмотрен вопрос устройства двигателя, можно перейти непосредственно к рассмотрению смазки. Сама система считается комбинированной.

При помощи давления смазываются: коренные и шатунные вкладыши коленчатого вала, распредвальные опоры, стенки цилиндров (при помощи разбрызгивания), поршни и маслосъёмные кольца, непосредственно распредвал, клапана и толкатели.

Масляный насос расположен внутри двигателя, и сверху видна только закрывающая крышка. Привод маслонасоса – механический, принудительный.

Схематическое изображение циркуляции масла

Замена смазочной жидкости

Для того чтобы заменить масло потребуется инструмент, 5 литров масла (о выборе масла здесь) и масляный фильтр.

Масло «Шел Хеликс» рекомендованное для заливки в двигатель 10 серии Лады

Итак, рассмотрим, непосредственно последовательность действий:

Снимаем нижнюю защиту двигателя (если, она конечно есть).
Выкручиваем сливную пробку поддона масла.

Ждем, пока масло сбежит.
Пока идет процесс вытекания жидкости необходимо заменить фильтр.

Для этого, при помощи специального инструмента откручиваем фильтрующий элемент. В новый фильтр, необходимо немного налить масла и закрутить на место старого

Стоит обратить внимание, что между мотором и фильтром есть медное уплотнительное кольцо, которое также подлежит замене. Закручиваем сливную пробку.
Откручиваем заливную пробку

Закручиваем сливную пробку.
Откручиваем заливную пробку.

При помощи воронки, производим заливку нового масла в систему, до того момента, пока на щупе указатель жидкости не будет между показателями MIN и MAX.

Назначение

Назначение масляного насоса обеспечивать циркуляцию масла через все узлы двигателя для их равномерного смазывания и увеличения их срока службы. Он приводится в движение от ДВС (двигателя внутреннего сгорания) и подразделяется конструктивно на два разных вида, по принципу стыковки с коленвалом. В нашем случае он стыкуется напрямую с коленвалом, то есть вращается вместе с ним. Такая схема работы агрегата у переднеприводных автомобилей ВАЗ. У автомобилей с полным приводом, а так же на классике устанавливается система посложнее. Там привод содержит дополнительные звенья: промежуточный вал, цепь ГРМ (газораспределительного механизма), и зубчатые шестерни, через которые передается крутящий момент от коленвала к этому устройству.

Распространенные неисправности

• Наиболее часто насос ВАЗ 2112 и других моделей ВАЗ, имеющих передний привод, дает течь через сальник, который приходится при этом менять.
• Маслоприемник тоже выходит из строя нередко, особенно если вы используете некачественное масло, либо пропустили своевременную его замену, либо масло не соответствует техническим условиям (слишком густое).
• Слишком жидкое просто не будет прокачиваться и сразу загорится датчик давления.
• При этом засоряется сетка маслоприемника, затрудняется циркуляция масла через двигатель, вызывает масляное голодание, в итоге значительно сокращается срок службы двигателя.
• Сюда включаем неисправность редукционного (перепускного) клапана: либо он завис в открытом положении, и тогда давление масла падает. Либо он не перепускает, и тогда масло выдавит через сальник

Какое масло заливать и с какой периодичностью

Заводом производителем рекомендуется производить замену масла в двигателе после 10 тысяч километров пробега, однако период этот по возможности рекомендуется сократить, и с заменой масла заодно менять и масляный фильтр. Покупать масло стоит только широко известных фирм и, выбирая его, опасаться подделок. Идеальный вариант, лить масло, рекомендуемое производителем и не вестись на дешевизну, дороговизну (дорогое не значит качественное).

Рекомендации по выбору запчастей

• Маслонасос, обычно, не доставляет владельцам автомобилей много хлопот, так как имеет срок службы минимум 120 тысяч километров пробега. Однако от поломок никто не застрахован
• Если вдруг все же необходима замена масляного насоса на ваз 2112, запчасти лучшебрать оригинальные и не экономить
• Среди известных поставщиков деталей для автомобилей марки ВАЗ официальным является Тольяттинский завод автомобильных агрегатов (ТЗА — сокращенно).
• В том числе он производит и масляные насосы для ВАЗ 2112
• Это один из четырех разновидностей таких агрегатов в линейке ВАЗ, который идет на все переднеприводныеинжекторные машины

Полезный совет: Во избежание серьезных последствий для автомобиля и капитального ремонта двигателя, важно следить за индикаторами на приборной панели. Если мигает лампа давления масла при холостых оборотах, и его замена не решила проблему, лампа загорелась вновь – это означает наличие поломки

Когда вдруг загорелась контрольная лампа, и работа двигателя вашего автомобиля внушает опасения, рекомендуется выключить зажигание, и вызвать эвакуатор до станции ремонта. Это сэкономит средства на последующий ремонт двигателя (продолжая движение автомобиля своим ходом в такой ситуации, вы рискуете получить серьезные повреждения двигателя).

• Обычно, снятие масляного насоса на любом автомобиле происходит при разборке двигателя.
• Только в случае необходимости, эту работу осуществляют на автомобиле, не снимая двигательс него.
• Прежде чем приступать к этой процедуре, загоните сначала автомобиль на смотровую яму.
• И приобретите сразу все, что необходимо для проведения полноценной замены, как показано на Фото № 2.

Фото № 2, все, что необходимо для замены насоса

Обозначения на фото:

• 1 -масляный насос
• 2 –прокладка поддона
• 3 -прокладка насоса
• 4 -уплотнительное колечко
• 5 -кронштейн крепления датчика

Внимание: Насосы двигателей ваз 2108-1011010 и 2111, 2112-1011010 почти одинаковые, исключение составляет пункт № 5 – кронштейн крепления датчика отличается, не промахнитесь в этом моменте!

Совет: Рекомендуется устанавливать под насос только фирменную прокладку, произведенную на заводе, так как нестандартная прокладка может иметь не соответствующую техническим условиям толщину и вызвать нарушения в работе насоса.

Необходимый инструмент

• Набор ключей (рожково — накидных желательно)
• Набор головок и трещотка
• Две прочных плоских отвертки
• Набор шестигранников

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

(4 голосов, средний: 2,75 из 5)

Похожие новости

Зачем закрывают радиатор зимой. Скажем картонкой, нужные знания

Пробег 100000-150000км. Много это или мало, что нужно менять? Ра.

Цикл ОТТО. АТКИНСОНА. МИЛЛЕРА. Что это, какие есть различия в ра.

Комментарии

Доброго всем дня, решил я написать свой отзыв о Toyota Avensis 2010 года. Просто хочу…

ТОП статей за месяц

У меня есть много различных статей и видео по различным коробкам передач, например вот здесь…

У меня на сайте уже есть статья про выбор карт памяти (можете посмотреть здесь), очень…

В статье – можно ли открывать окна при работающем кондиционере (почитать можно здесь), мне задали…

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Снятие

• Первым делом отсоедините провод “-“ (минус) от аккумулятора, как и при любом другом ремонте.
• Сливаем масло (через пробку на поддоне картера)с двигателя
• Достаем приводной ремень распредвала

Внимание:После снятия ремня привода ГРМ (ремня газораспределительного механизма) не стоит крутить коленчатый либо распределительный вал, иначе поршни погнут клапана, и работы по ремонту вам добавится да и ЦЕНА возрастет

• Вытаскиваем зубчатый шкив коленвала, затем его шпонку, применив две плоские отвертки.
• Теперь снимаем масляный поддон
• Откручиваем крепеж маслозаборника

Откручиваем крепеж маслозаборника и снимаем его

Используя головку на 10 с удлинителем и трещоткой, выкручиваем шесть болтов, крепящих масляный насос к блоку цилиндров.

Выкручиваем болты крепления, используя головку с трещоткой

Снимаем агрегат с двигателя.

Примечание: Между масляным насосом и блоком цилиндров расположена уплотнительная прокладка.

Обязательно промываем новый масляный насос при помощи бензина, чтобы смытьконсервационную смазку.
Заполняем маслом,перед установкой, что бы он при запуске не вращался на сухую.
Важно так же провернуть ведущую шестерню для постановки насоса на коленвал: чтобы выступы на шестеренке совпадали с выборкой на коленвалу
Смазываем маслом кромку сальника, прежде чем ставить насос назад
Аккуратно заправляйте рабочую кромку сальника на шейку вала посредством деревянной палочки
При затяжке болтов будьте внимательны и осторожны, чтоб не сорвать резьбу
Установите остальные детали, действуя в обратном порядке.

Инструкция по разборке масляного насоса

Диагностика неисправностей и ремонт печки ваз 2114/15 своими руками Для определения характера неисправности, снятый насос нужно разобрать:

• Снимаем прокладку.
• Сперва откручиваем болт (1) и снимаем датчик, регистрирующий положения коленвала (2)(Фото № 2), который присутствует на двигателях с механизмом топливного впрыска.

Фото № 2, Снимаем датчик, откручиваем крепления крышки и снимаем крышку

• Откручиваем шесть болтов и снимаем крышку насоса.
• При помощи двух отвёрток, приподнимаем корпус насоса так, чтобы штифты на его корпусе смогли свободно выйти из отверстий, находящихся в крышке насоса.
• Теперь снимаем сам корпус, отсоединяем его от крышки.
• Вынимаем шестерни насоса из крышки — сперва ведущую, а за ней ведомую.

Вынимаем ведущую и ведомую шестерню

Теперь откручиваем пробку (крышку) редукционного клапана. Под ней находится уплотнительное кольцо.

Выкручиваем пробку редукционного клапана

• Осматриваем кольцо — сильно выжатое, либо поврежденное обязательно меняем.
• Достаём пружину редукционного клапана.
• Теперь достаем и сам клапан, постукивая(аккуратно) корпусом по деревянной подставке(подставка должна быть чистой).
• Если клапан застрял, вынимаем его с помощью тонкого и заострённого предмета, тоже деревянного желательно, иначе можно повредить поверхности.
• Теперь внимательно осматриваем алюминиевую крышку. При обнаружении следов износа, и механических повреждений либо глубоких царапин там где прилегают шестерни крышку обязательно меняем на новую.
• Дальнейший ремонт насоса производим, осмотрев его корпус. На поверхностях корпуса (рабочих) не допустимы следы износа, такие как –задиры, механические повреждения. Обнаружив их, заменяем корпус, не задумываясь.
• Размеры максимально приемлемого диаметра гнезда для ведомой шестерни — 75,1 миллиметр, поэтому измеряем диаметр, если он больше допустимого, нам придётся менять корпус.
• Теперь измеряем ширину фрагмента корпуса в его средней части. Если измеренная величина меньше 3,4 миллиметров, корпус насоса так же подлежит замене.
• Измеряем толщину шестерен. Толщина ведущей по техническим требованиям должна быть не меньше 7,42 миллиметров.Если вдруг меньше — меняем шестерню.
• Та же операция с ведомой шестерней. Если ее толщина менее 7,35 миллиметров, она тоже подлежит замене.
• Теперь переходим к проверке осевых зазоров шестерен.

Проверяем линейкой и щупом осевые зазоры шестеренок

• Устанавливаем ведущую шестерню назад в корпус, затем прикладываем к корпусу стальную линейку и при помощи щупа, измеряем зазор между линейкой и шестерней.
• Таким же образом, замеряем зазор между линейкой и второй (ведомой) шестернёй. Для шестерен — ведущей и ведомой предельно допустимые осевые зазоры составляют 0,12 мм и 0,15 мм соответственно.
• Если зазоры превышают эти величины, шестерни непременно подлежат замене.
• Используя расчеты, можно получить более точные значения величины зазоров.
• Микрометром для этого измеряем толщину корпуса насоса по всем наружным поверхностям.
• Толщину металла в зоне гнёзд для обеих шестерен измеряем по фрезерованным поверхностям, обязательно в нескольких точках.
• Рассчитываем осевой зазор, найдя разность среднеарифметических величин: полученной толщины шестерен и глубины гнезда.
• Следующим этапом, осматриваем гнездо самого редукционного клапана. Если обнаруживаем на внутренней поверхности гнезда грубые царапины и другие глубокие механические повреждения, заменяем крышку.
• Обнаружив, задиры или глубокие царапины на редукционном клапане, его тоже меняем на новый.
• Погнутую, треснувшуюлибо сломанную пружину заменяем.
• Высота пружины в свободном состоянии должна составлять 44,72 миллиметра. Высота пружины под нагрузкой 4±0,24 кгс, должна быть 31,7 миллиметра. При несовпадении пружину заменяем.

• Ведомую шестерню устанавливаем к корпусу фасками на зубьях.
• Ведущую шестерню тоже фасками на зубьях прикладываем к корпусу.
• Перед установкой, шестерни смазываем моторным маслом.
• Затем устанавливаем крышку насоса на корпус и закручиваем крепёжные болты.
• Смазываем редукционный клапан перед установкой.
• Устанавливаем его в гнездо, обязательно дном вниз.
• Затем устанавливаем пружинку и заворачиваем пробку с уплотнительным кольцом, также смазанным предварительно.
• Вливаем моторное масло в агрегат через трубку маслоприёмника.
• В конце полной сборки проворачиваем шестерни насоса на пару полных оборотов, чтобы хорошенько смазались все рабочие поверхности шестерен.

Вот мы и завершили ремонт насоса, устанавливайте его на место по инструкции.

Неисправности в работе редукционного клапана

Строение редукционного клапана довольно простое, что обеспечивает его надёжность и уменьшает вероятность поломки. Однако иногда такое всё же происходит. Чаще всего это связано с износом механизма, поэтому не забывайте регулярно проводить диагностику всех составных элементов автомобиля, а также своевременно менять устаревшие детали.

Существует два основных типа неисправности механизма.

Замена масляного насоса ваз 2106: для чего делается

1. Клапан создаёт недостаточное давление. Обычно причина этой проблемы кроется в пружине. При долгой работе она становится менее упругой и растягивается. В результате клапан всё время находится в приоткрытом состоянии. За счёт этого давление уменьшается, а масло не достигает некоторых узлов двигателя. Иногда случается, что непрофессиональные мастера во время ремонта устанавливают пружину с недостаточной упругостью. Это приводит к такому же эффекту.
2. В клапане образуется избыточное давление. Как правило, причиной этой поломки является попадание внутрь механизма частичек мусора или использование старого вязкого масла.

Как определить, что сломан именно редукционный клапан?

Определить с первого взгляда, что сломан именно клапан, невозможно. Нужно внимательно осмотреть другие элементы системы и исключить возможность поломки других частей масляного насоса. Для того чтобы понять, что в нём наблюдаются неисправности, следует взглянуть на приборную панель. У большинства моделей автомобилей там расположен датчик, сигнализирующий о проблемах в системе. Он представляет собой сигнальную лампу с пиктограммой, которая загорается при высоких оборотах.

Если такое произошло, следует немедленно остановить автомобиль, так как дальнейшее движение может привести к окончательной поломке двигателя. Заглушите его и выйдите из машины. Далее вам нужно будет предпринять следующие действия.

1. Наденьте защитные перчатки. В данный момент подкапотные элементы машины находятся в нагретом состоянии, поэтому вы легко можете обжечься.
2. Нет смысла проверять уровень масла, если вы только что остановились. Должно пройти время, прежде чем оно стечёт в картер. В это время вам нужно обследовать двигатель: поищите свежие масляные подтёки или повреждения картера.
3. Если проблема заключается в поломке картера, вам будет нужно его загерметизировать. Это можно сделать с помощью подручных материалов: обычной тряпки, куска резины и даже скотча.
4. Обследуйте масляный фильтр. Повреждение его прокладки также может быть причиной поломки.
5. Если вышеперечисленные элементы находятся в порядке, следует проверить уровень масла. Делается это специальным щупом с о и «максимум». В идеале уровень масла должен быть между ними. При недостатке смазочного вещества просто долейте его.

Все дальнейшие действия проводятся уже на клапане, изъятом из насосной системы. Внимательно осмотрите его. Часто причиной поломки становится засорение механизма. Обычно такое происходит у водителей, которые ленятся менять масло. На поверхности клапана или пружины скапливается грязь, которая препятствует нормальной работе. Если же вы недавно проводили капитальный ремонт автомобиля, то есть риск, что клапан плохо промыли, и в нём остались частички стружки и прочего мусора.

По этой причине мастера часто рекомендуют менять клапаны после капитального ремонта. Если вы не хотите этого делать, то убедитесь, что система не засорена, прежде чем использовать автомобиль.

Существует необычный способ проверки работоспособности этого элемента. Возьмите небольшой кусок хлопчатобумажной (или другой пропускающей воздух) ткани и приложите его к штуцеру, который расположен параллельно крышке. Теперь вам нужно сделать резкий вдох через материал. Если вы почувствовали сильное сопротивление, значит, клапан работает так, как нужно: перекрывает поток воздуха и пропускает его через специальное отверстие. Исправный механизм не должен быть легко продуваемым.

Таблица: диагностика пониженного давления в масляном насосе, причины и способ устранения

• пониженное давление масла в нижнем диапазоне оборотов двигателя;
• повышенное давление масла при частоте вращения коленчатого вала свыше 2 тыс. об/мин.

• из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии;
• предохранительный клапан не открывается вследствие загрязнения.

• снять и проверить клапан;
• клапан снять и проверить.

Снять масляный картер, прочистить сетку, если необходимо, заменить трубку.

Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

• корпус с крышкой;
• ведущая и ведомая шестерни;
• редукционный клапан с пружиной;
• маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Это интересно: Схема зажигания ВАЗ-2114 и схема подключения проводов 8 клапанов — освещаем тщательно
