Стартер ваз 2107: устройство, диагностика неисправностей, ремонт и замена

Стартер щелкает, но не крутит

В большинстве случаев, если при повороте ключа мотор не запускается, а слышны лишь щелчки, причину нужно искать во втягивающем реле. Хотя могут быть и другие неисправности, например, повреждения в проводах или иные, например:

1. Аккумулятор разрядился. Порой бывает, что проблема вовсе не в стартере, а в аккумуляторе, который разрядился, и ему элементарно не хватает сил, чтобы запустить мотор. В таком случае ничего не будет щелкать, скорее слышен будет неоднократный треск. Это даже нельзя назвать поломкой, АКБ либо подзаряжается, либо в нем меняется батарея.
2. У плюсовой клеммы контакты в плохом состоянии. Необходимо осмотреть зажимы на аккумуляторе, и в том случае, если они окислились, нужно их прочищать. Один из кабелей от плюсового зажима напрямую идет к одному из контактов втягивающего реле. Соответственно, если он в плохом состоянии или окислен, система будет работать со сбоями и «щелкать», но в такой ситуации это не самая серьезная проблема.
3. Плохой контакт у реле. У стартера также имеются провода, которые могут окислиться. Причиной тому большие пробеги. Их необходимо отсоединить, просмотреть и в случае необходимости прочистить.
4. Плохой контакт с массой. Клемма со знаком «минус» присоединяется к массе, и если провода окислились со стороны зажима или в точке контакта, это тоже может стать причиной поломки. И опять же все нужно прочищать.
5. Втягивающее реле. Такая неисправность встречается достаточно часто. При повороте ключа ничего не происходит, только слышатся щелчки. При повороте несколько раз двигатель, конечно, запустится, но реле в таком случае необходимо заменить новым, поскольку причина поломки заключается именно в нем.

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.

6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

1. Стартер неисправен.
2. Вышло из строя реле стартера.
3. Неисправна цепь электроснабжения стартера.
4. Перегорел предохранитель стартера.
5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Проверка стартера на работоспособность на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Стартер – не у всех всегда бывают деньги на покупку совершенно нового стартера на машину, да и даже не в этом дело, многие запчасти как это уже есть на самом деле являются не очень качественными в отличие от тех годов когда ещё выпускался например такой автомобиль как ВАЗ 2106. И поэтому многие люди просто принудительно не покупают новые запчасти, а сразу идут и скупают старые, но как же понять при покупке стартера будет ли он работать на вашем автомобиле или же нет? Это мы сегодня и разберём вместе с вами!

Примечание! Данная статья была написана о том, что же вообще такое стартер и какие элементы в него входят, а сама проверка стартера на работоспособность была выложена в качестве видео-ролика в котором все нюансы были подробно описаны, поэтому если вам и вовсе не нужно знать что такое стартер, из каких он элементов состоит, тогда смотрите в самом конце видео-ролик в котором сразу показывается наглядно проверка стартера на работоспособность!

Для чего вообще нужен стартер?

Стартер нужен для того, чтобы раскрутить двигатель автомобиля для того чтобы он смог просто завестись и ничего кроме этого стартер больше не делает. В общем если чуть углубиться в эту тему, то стартер во-первых начинает свою работу лишь при повороте ключа в самое окончательно положение когда автомобиль уже начинает заводиться, а во-вторых он работает только некоторое время пока вы удерживаете ключ в крайне правом положении, а после отпускания ключа сам ключ возвращается автоматически в строго вертикальное положение в котором стартер уже прекращает свою работу.

Было ли у вас когда нибудь такое, вы завели автомобиль и по ошибки повернули ключ ещё раз до упора в право и после этого происходит отчётливо слышный скрежет, который кстати происходит из-за стартера который в данном случае при повороте ключа на заведённом автомобиле снова приходит в работу.

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.

www.vazzz.ru

Ремонт стартера ВАЗ 2107

Стартер ВАЗ 2107 состоит из:

Для ремонта устройства потребуется:

Демонтаж стартера

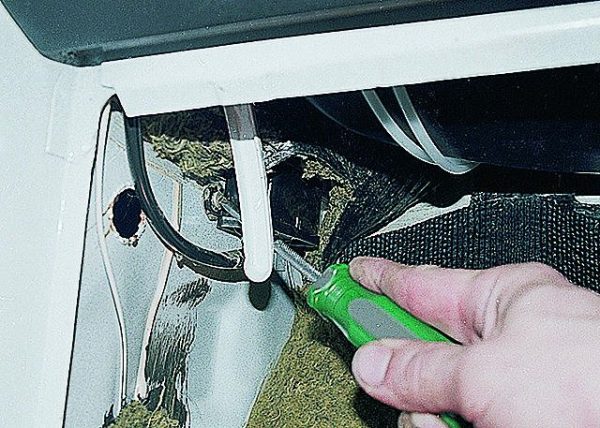

На смотровой яме или эстакаде снять стартер ВАЗ 2107 довольно просто. В противном случае автомобиль поднимается домкратом, а под кузов подкладываются упоры. Все работы производятся лёжа под машиной. Для демонтажа стартера необходимо.

Видео: демонтаж стартера ВАЗ 2107 без смотровой ямы

При разборке стартера ВАЗ 2107 следует выполнить следующие действия.

Замена втулок стартера

Признаками износа втулок стартера являются:

Втулки меняются на разобранном стартере. Различают втулки:

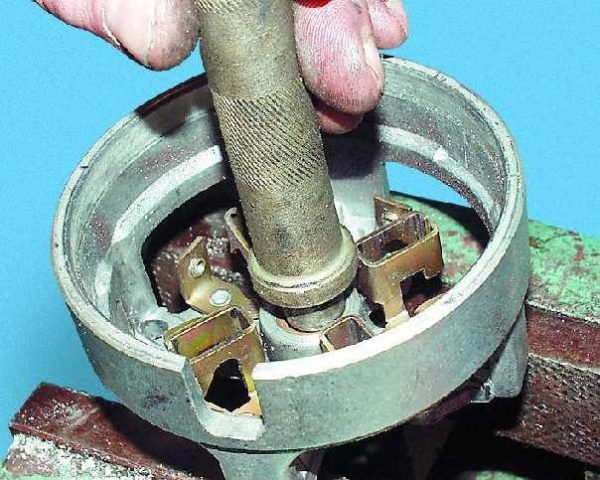

Первые выбиваются выколоткой соответствующего размера или болтом, диаметр которого соответствует внешнему диаметру втулки.

Непроходная задняя втулка извлекается с помощью съёмника или высверливается.

Для замены втулок потребуется ремкомплект. Новые втулки обычно изготовлены из металлокерамики. Также будет необходимо подобрать соответствующего размера оправки. Запрессовывать втулки следует крайне аккуратно, избегая сильных ударов, так как металлокерамика — довольно хрупкий материал.

Специалисты рекомендуют поместить новые втулки перед установкой на 5–10 минут в ёмкость с моторным маслом. Материал за это время впитает масло и обеспечит хорошую смазку при дальнейшей эксплуатации. Втулки штатного стартера ВАЗ 2107 изготовлены из бронзы и являются более прочными.

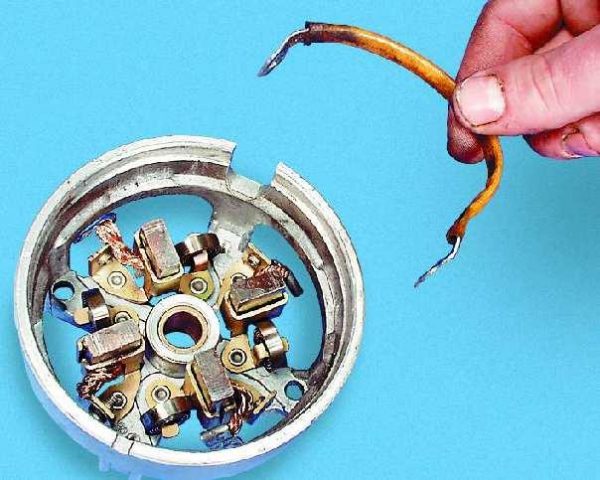

Замена электрических щёток

Часто стартер выходит из строя из-за износа электрических щёток или угольков. Диагностировать и устранить неисправность довольно просто.

Уголёк представляет собой графитовый или медно-графитовый параллелепипед с подведённым и впрессованным многожильным проводом и алюминиевым креплением. Количество угольков соответствует количеству полюсов в стартере.

Для замены щёток потребуется:

При этом можно вывернуть только один болт, фиксирующий защитную скобу, под которой и расположены угольки.

В стартере ВАЗ 2107 имеется четыре щётки, каждую из которых можно вынуть через отдельное окошко.

Ремонт втягивающего реле стартера

Основной функцией втягивающего реле является перемещение шестерни стартера до зацепления с маховиком с одновременной подачей электропитания. Это реле закреплено на корпусе стартера.

Кроме этого, на ВАЗ 2107 есть и реле включения, управляющее непосредственно электропитанием. Оно может располагаться в различных местах под капотом автомобиля и обычно фиксируется одним винтом.

При неисправности втягивающего реле сначала проверяют управляющее реле. Иногда ремонт ограничивается установкой на место соскочившего провода, затягиванием открутившегося винта или восстановлением окисленных контактов. После этого проверяются элементы втягивающего реле:

Обязательно осматривается корпус втягивающего реле. Если появились трещины, будет происходить утечка напряжения, и такое реле обязательно меняется на новое. Ремонтировать тяговое реле не имеет смысла.

Диагностика неисправностей втягивающего реле осуществляется в следующем порядке:

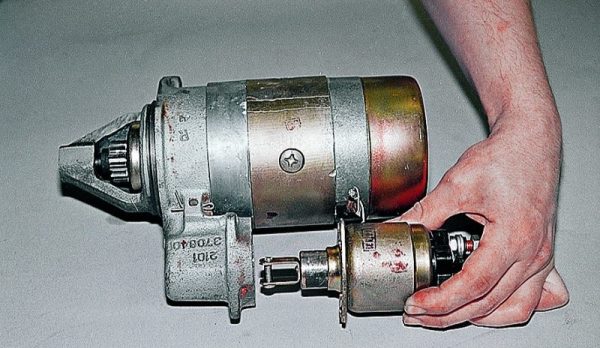

Заменить втягивающего реле можно без демонтажа стартера. Для этого необходимо.

Сборка и установка реле производится в обратном порядке. После окончания работ необходимо проверить работоспособность стартера.

Сборка и установка стартера

В процессе разборки стартера необходимо запомнить или пометить, откуда снимались болты, винты и другие мелкие детали. Собирать устройство следует крайне аккуратно. При этом нужно не забыть зашплинтовать стопор, удерживающий вилку в передней крышке.

Таким образом, диагностировать неисправность, отремонтировать или заменить стартер ВАЗ 2107 довольно просто. Для этого не потребуется каких-либо специальных навыков. Стандартного набора слесарных инструментов и инструкций специалистов будет достаточно для выполнения работ своими руками.

Источник

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Схема и описание

Конструкция ВАЗовского втягивающего реле приведена на схеме и она едва ли требует объяснений. Соленоид, образованный цилиндрической втягивающей катушкой и якорем, толкает вилку стартера и тем временем перемещает контактную пластину, замыкающую контакты запуска электродвигателя стартера. Само реле — это емкость из диэлектрика, в нее вмонтированы контактные пластины. Снаружи контакты заканчиваются резьбовой частью, на которую накидываются и зажимаются гайками клеммы.

Работает реле также предельно просто. Когда мы поворачиваем ключ зажигания, то подаём ток не сразу на стартер, а на управляющее реле, оно в ВАЗ 2107 находится под капотом. Контакты устройства замыкаются и пропускают ток от АКБ на контакты втягивающего. Напряжение подается на удерживающую обмотку, которая создаёт магнитное поле. Под его влиянием шток просто втягивается в корпус устройства, тем самым убивая сразу двух зайцев — при по мощи рычага подводит шестерню бендикса к венцу маховика и замыкает контакты, подающие ток на электродвигатель. Как только двигатель запустился, подача тока прекращается, пружина возвращает шток в первоначальное положение, выводя из зацепления бендикс и маховик, разрывая при этом контакты и обесточивая электродвигатель.

Реле стартера ВАЗ-2107 – почему ломается? + Видео » АвтоНоватор

Если хорошо подумать, то втягивающее реле стартера таких популярных моделей, как ВАЗ-2107 и 2106, не должно отличаться по функциям и конструкции, ведь это соседи в линейке отечественного автопрома. Так ли это и какие различия могут влиять на сложность обслуживания пускового блока, порассуждаем в статье.

Для чего машине тяговое реле?

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю. Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора

Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

• перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
• энергетическое распределение между приводом стартера и электромагнитом;
• синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Шестерня бендикса

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

НЕИСПРАВНОСТЬ СТАРТЕРА

Если издался щелчок после поворота ключа зажигания, но мотор не завелся, тогда как правило, причиной поломки является именно сам узел. Если издался один щелчок, тогда заряд необходимый для зажигания доходит, так как реле щелкнуло. Значит проблема заключается не в нем. Также причиной может быть нестабильный заряд, которого недостаточно для зажигания.

В подобном случае советуется несколько раз попробовать завести машину с интервалом в пол минуты. Иногда это помогает, но если вопрос не решился, тогда нужно проверить на неисправность элементы:

• бендикс;
• втягивающий узел;
• обмотку на наличие обрыва;
• проверить не замкнула ли обмотка;
• сносились втулки и щетки (тогда нужно лишь заменить данные элементы).

Сборка и установка

Чтобы собрать агрегат необходимо выполнять те же действия, только в обратной последовательности. Правильно установите шплинты и штопорные кольца, которые предусмотрены в конструкции некоторых элементов. Проверьте узел на работоспособность.

Замена втягивающего реле стартера.Ваз щелкает при заводке, СТАРТЁР не работает. В чём причина?

ПРИНЦИП ДЕЙСТВИЯ

Втягивающий механизм функционирует в таком порядке:

• При повороте ключа в ЗЖ срабатывает дополнительное реле.
• Питание от АКБ подаётся на катушку тягового реле.
• Под действием магнитного поля якорь заходит внутрь обмотки.
• Вилка стартера приводится в движение и выдвигает бендикс.
• Звёздочка стартера зацепляется с маховиком силового агрегата.
• Пластина, закреплённая на конце штока втягивающего реле, соединяет между собой контакты.

При описанных действиях в течение нескольких секунд происходит запуск мотора. После активации стартера втягивающая обмотка прекращает свою работу, а ток проходит через удерживающую катушку, за счёт которой якорь остаётся в крайнем положении. Наличие двух обмоток снижает потребление энергии батареи во время пуска двигателя.

После того как мотор начинает работать, электрическая цепь стартера размыкается, ток через удерживающую катушку перестаёт течь, а якорь за счёт пружины принимает исходное положение. Одновременно отводится муфта и пятак от контактов реле, бендикс отходит от маховика и стартер отключается от АКБ.

Назначение

Стартер автомобиля ВАЗ 2107 является электроприводом, питание которого происходит от аккумулятора. Главное назначение узла – зацепить маховик мотора в момент, когда водитель поворачивает ключ зажигания, чтобы запустить коленчатый вал и сам двигатель.

Как правило, существует 2 типа стартеров. Их различия в основном касаются эффективности работы, а также конструктивных особенностей: редукторный и безредукторный.

• Безредукторный. Является классическим вариантом. Якорь мотора и бендикс в данном варианте находятся на одном валу.
• Редукторный. Его отличие от безредукторного заключается непосредственно в редукторе с планетарной передачей, который располагается на валу якоря и необходимый для запуска бендикса. Классический вариант имеет определенные недостатки, которые и заставили инженеров изменить конструкцию. К основному недостатку безредукторного типа относится – низкая максимальная мощность. Объемы двигателей с годами росли, поэтому росла и нужда в большей мощности, которая нужна для запуска двигателя. В итоге увеличен размер стартера, вес и соответственно окончательная стоимость.

Редукторный вариант дает возможность выжать из двигателя максимум мощностного потенциала, сохранив массу и размеры.
