Акпп «айсин»: обзор, диагностика и ремонт типичных неисправностей

Основные поломки АКПП и способы их устранения

Какой бы ни была автоматическая коробка передач, это технически сложный узел, и он способен выйти из строя. Основные «болезни» коробок Айсин:

Пробуксовка машины после того, как она прогреется, при этом «холодный» автомобиль едет нормально.

Это вызывается рядом причин. Одна из них — нехватка масла в коробке. Пока авто холодное, масло имеет повышенную вязкость и плотность, давления жидкости хватает обеспечивать процесс нормального движения. После прогрева масло становится более жидким, давление снижается, коробка начинает «глючить», авто буксует.

В таком случае следует просто долить трансмиссионное масло в коробку Aisin до нужного уровня.

Вторая возможная причина – загрязненное масло. Посторонние элементы постепенно забивают фильтр коробки, и давление в системе снижается. Чтобы решить эту проблему, придется заменить жидкость вместе с фильтром.

Третья причина — сгорание блока фрикционных дисков.

Следует снять поддон коробки, осмотреть диски и манжеты поршней, при необходимости заменив таковые.

Коробка издает посторонний шум, автомобиль не двигается, или едва едет, пока масло не прогреется.

Основная причина этого – выход из строя гидротрансформатора коробки. Проблема решается только заменой сломавшегося узла.

Машина еле-еле едет вперед и не реагирует на включение задней передачи. Если попытаться толкнуть авто назад, сделать это не удается.

Такие симптомы свидетельствуют о поломке планетарного редуктора коробки, когда заклинивает солнечная шестерня. Способ устранить проблему – заменить вышедшие из строя детали, или отремонтировать таковые.

Передние передачи на коробке включаются, но задней нет.

Вероятнее всего, сломана тормозная лента коробки, которую нужно заменить.

Для коробок-«шестиступок»: не включается 6 передача и задний ход.

Изношены фрикционные диски муфты. Детали следует заменить.

Смена передаточного числа коробки происходит только в диапазоне 3-5 тыс. оборотов, и выше.

Подобное поведение вызывается снижением масляного давления в системе из-за износа шестерней коробки.

Авто потеряло динамику, давление масла в коробке снижено.

Это может значить, что фильтр коробки засорился металлической пылью от компонентов АКПП. Следует заменить фильтр и, возможно, масляный насос, поскольку засорение происходит частицами его шестеренок.

Шум из АКПП на холостом ходу.

Это значит, что дребезжат лопатки гидротрансформатора АКПП или до предела изношены диски на муфте входного вала коробки. Требуется отремонтировать или заменить соответствующие блоки.

Был удар коробкой о твердую поверхность, после чего машина перестала заводиться.

Следует попытаться поместить коробку на исходное место, если она сместилась. При неудачной операции нужно отрегулировать тягу управления КПП.

Не выставляется положение P на селекторе коробки.

Требуется регулировка привода АКПП, диагностика и ремонт блокирующего устройства коробки.

Нет тормоза трансмиссии.

Нужно отремонтировать трансмиссионный тормоз и заменить собачку венца блока.

После включения N на селекторе коробки машина движется.

Вероятно, пригорели ходовые диски, или разладился привод АКПП. Следует отрегулировать привод коробки или заменить диски.

Коробка буксует на подъемах.

Как правило, это говорит о малом уровне масла, симптом устраняется доливкой такового.

На картере гидротрансформатора масло.

Скорее всего, потек сальник маслонасоса, который следует заменить.

Если не нажать на газ, авто на склоне откатывается назад.

Изношена муфта свободного хода, деталь нуждается в замене.

+7(3519)49-21-12 / Часы работы ПН-ПТ:10:00-19:00 СБ:10:00-18:00 ВС: Выходной

AISIN(Япония) Торговая марка AISIN принадлежит японской фирме AISIN SEIKI CO., LTD (ASCO) — ведущему производителю запчастей в мире. Круг выпускаемой продукции включает широкий спектр запчастей, основными из которых являются детали сцепления и водяные насосы. Также компания производит автоматические, механические КПП и гибридные установки для легковых автомобилей и небольших фургонов, автомобильную электронику, системы кондиционирования и др.

AISIN SEIKI CO., LTD (ASCO) основана в августе 1965 года в Японии, и была образована из компаний, имевших двадцатилетний опыт производства авиационных двигателей и автомобильных частей. На данный момент в ее состав входят 11 заводов, расположенных в разных частях света, которые производят продукцию, удовлетворяющую общим для всех жестким требованиям по составу и качеству. AISIN со дня своего основания придерживается принципа «Качество прежде всего». В июле 1997 года на всю продукцию «AISIN» получены сертификаты соответствия ISO 9001 и QS 9000, а в апреле 1999 года всем фабрикам группы «AISIN» присужден сертификат ISO 14001.

AISIN постоянно развивается и расширяет поле своей деятельности. Полностью используя свои разработки, способности к развитию и огромный производственный опыт, AISIN стала лидирующим мировым поставщиком автомобильных частей и систем на конвейер производителей автомобилей. Об этом свидетельствует то, что AISIN на сегодняшний день является крупнейшим поставщиком сцеплений на конвейер японских и корейских производителей автомобилей, а также входит в состав концерна TOYOTA. Качество марки ASCO доказывает и то, что производство автоматических КПП для своих автомобилей такие компании, как Volvo, Saab, Ford (европейские и американские корпорации) доверяют именно AISIN. Основными покупателями производимых AISIN автомобильных частей являются:

Toyota Motor Corp. Suzuki Motor Corp. Mitsubishi Motors Corp. Daihatsu Motor Co., Ltd. Isuzu Motors, Ltd. Hino Motors, Ltd. Fuji Heavy Industries, Ltd. Mazda Motor Corp. Honda Motor Co., Ltd. Nissan Motor Co., Ltd. Nissan Diesel Motor Co., Ltd. Yamaha Motor Co., Ltd. General Motors Corp. Daimler Chrysler AG Ford Motor Co. Volvo Car Corp. Renault S.A. Audi AG BMW AG Freightliner Corp. Hyundai Motor Co. Daewoo Motor Co., Ltd. Kia Motors Corp. Meiji Sangyo Co. Tmy Corp. Toyota Tsusho Corp. Central Automotive Products Ltd.

На конвейеры этих автогигантов идут автоматические, механические и гибридные трансмиссии всборе, корзины, выжимные подшипники, диски и другие детали сцепления, детали системы охлаждения и кондиционирования, произведенные компанией AISIN.

Покупать ли б/у и сколько он стоит

Подержанным считается вариатор JF011E от 50 тыс. км. Трансмиссии поставляются организациями, осуществляющими разборку поврежденных или списанных автомашин. Часть коробок привозится под заказ с территории Японии и государств Юго-Восточной Азии. Если владелец автомобиля приобретает коробку Jatco с небольшим пробегом (30-40 тыс. км), то цена агрегата возрастает до 100-120 тыс. руб.

При покупке подержанного агрегата существует риск получить коробку, которая эксплуатировалась в жестких режимах. Визуально проверить состояние узлов трансмиссии невозможно, поэтому приходится ориентироваться только на заявленный продавцом пробег. Для желающих перестраховаться предлагаются агрегаты, прошедшие восстановительный ремонт. Новые вариаторы JF011E поставляются только под заказ, стоимость узла превышает 300 тыс. руб.

Ремонт

Как производится ремонт вышеперечисленных неисправностей? Для этого производится замена:

• Уплотнительных элементов. К ним относят сальники и прокладки. Это обязательная процедура, которую нужно делать, если сгорают фрикционы. Загрязненное масло, насыщенное продуктами износа, приводит к износу тефлоновых колец. Они изготавливаются с определенными допусками. В случае малейшего износа, начинает «травить» АТФ-жидкость.
• Фрикционов. Они не подвергаются восстановлению и меняются в комплекте. В случае, если было диагностировано сгорание стальных дисков, меняется и масло, так как оно загрязняется тугоплавкими смолами. Также выполняется и установка новых стальных дисков.
• Соленоидов. Их замену выполняют только после разборки гидравлического блока и дефектовки. Осматривается также и планетарный ряд. Он тоже может требовать замены, но крайне редко.
• Прокладки поддона. Это самая безобидная операция. Обычно требуется после смены масла, когда был демонтирован сам поддон с целью установки фильтра.
• Втулка насоса и сальник. Эти элементы со временем может разбивать. Этому способствуют постоянные вибрации от фрикциона блокировочной муфты.

На каких автомобилях устанавливалась АКПП

За все время производителем было выпущено свыше 80-ти образцов АКПП различных моделей и модификаций.

Трансмиссии этого производителя установлены не только в автомобилях японского производства, таких как lexus или nissan, но и на немцах volkswagen и audi, а также американских ford. География рынка сбыта японцев уже давно вышла за пределы нескольких континентов, а АКПП aisin стали народными.

Коробки автомат айсин устанавливают на множество автомобильных марок. Определить ее точные характеристики можно по внутрифирменному индексу. Краткие характеристики зашифрованы в индексе компании – номере АКПП. Так, первые 2 буквы индекса включают в себя короткое название компании-производителя, 3 цифра означает номер семейства, 4 и 6 цифры указывают на положение в конкретном семействе, 5 цифра указывает количество передач, 7,8 и 9 цифры раскрывают остальные характеристики агрегата.

Переднеприводные АКПП aisin

К переднеприводным АКПП от компании aisin относятся следующие модификации:

• Четырехступенчатые AW50 – 90 и TS-40 в различных модификациях устанавливались на старые автомобили OPEL, RENAULT, VOLVO, FIAT, LEXUS и даже ALFA ROMEO. Из «детских болезней» первых моделей можно выделить поломку барабана Forwad-Direct и быстрый износ механических элементом во время масляного голодания. В более поздних линейках появись проблемы с планетарными передачами и электронным блоком управления. Первые проблемы коробки айсин автомат начинаются после 200 тыс. пройденных километрах;
• Пятиступенчатые AW55 и AW95 в 2 модификациях каждая также получили автомобили OPEL, RENAULT, CHEVROLET, VOLVO, FIAT, SAAB. По данных моделям в основном характерны только возрастные поломки, так что пятиступенчатый привод АКПП достаточно надежен, но чаще всего автовладельцы обращаются за помощью специалистом в результате поломки гидроплиты;

Читать Обслуживание, замена масла и передаточные числа АКПП A140E

Шестиступенчатые коробки передач TM60-70, TG80 и 815C устанавливались почти на всех популярных моделях автомобилей TOYOTA до 2021 года выпуска. Среди «наболевшего» стоит отметить частую замену опорного подшипника, тефлонового кольца на задней крышке, плата положения сектора в паре с температурным датчиком, остальные поломки связаны с отработанным маслом.

Задне и полноприводные АКПП aisin

Заднеприводные АКПП айсин также представлены 4-ех, 5-и и 6-и ступенчатыми механизмами:

• Четырехступенчатые AW03 и AW30, TW40 и TW40E устанавливались на некоторые модели KIA, MAZDA, MITSUBISHI, TOYOTA, JEEP, ISUZU, VOLVO среди которых стоит отметить MARK II X70 и X Отличается трансмиссия необыкновенной надежностью, даже для машин 1995 года при пробеге менее 500 тыс. запаса прочности этого узла хватит на долгие годы;
• Пятиступенчатые AW30, AW35, TB-50 хотя и надежны, как и 4-ех ступенчатые варианты исполнения, но подобрать к ним запчасти сложнее, ввиду редкости модельного ряда AW30, касаемо остальных моделей то следует всегда следить за состоянием расходников и качеством масла, только в этом случае коробка будет радовать вас не одну сотню тысяч. километров;

Читать

Масло для АКПП Aisin ATF afw

• Шестиступенчатые TB-60 и TR-60 устанавливались на автомобилях LEXUS и TOYOTA. «Ахиллесова пятой» этих коробок является масло, точнее его загрязненные компоненты, которые быстро засоряют соленойды и каналы гидроблока.
• Восьмиступенчатые TR-80 в различных модификациях устанавливались на PORSCHE Cayenne 92A, VOLKSWAGEN Touareg 7P и AUDI Q7 4L. Из-за высокой мощности каждого из вышеуказанных автомобилей проблемным местом трансмиссии являются соленойды, но при должном уходе и плавной манере езды она прослужит без всяких проблем.

Бесступенчатые вариаторы aisin

Современные вариаторы XA‑10LNXA‑11LNXA‑15LNXB‑20LN были впервые выпущены в 2005 году и стоят на таких авто как SUZUKI Swift и TOYOTA Yaris XP90.

Из недостатков первых моделей отмечается загрязнение масла (требуется замена каждые 60 тыс., а лучше каждые 30 тыс. км.), а также перегрев вариатора в пробках, однако в целом вариатор надежен, хотя и подойдет далеко не всем, преимущественно устанавливается на маломощные городские автомобили. Особо стоит отметить удобное переключение скоростей, хотя здесь тоже нет однозначного мнения.

Читать

Способы замены масла в АКПП Шкода Рапид

Основные неисправности АКПП Aisin и методы их устранения

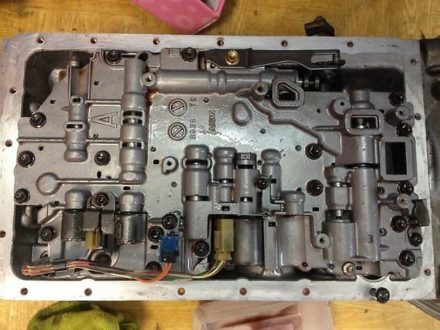

Распространенным дефектом является износ плиты клапанов гидравлического блока или незаменяемых компонентов. Ремонт заключается в очистке каналов и определении неисправных узлов, встречаются блоки упрощенного типа и узлы с температурными сенсорами.

Номер запчасти определяется по оригинальным каталогам, году выпуска автомобиля и маркировке на плите. В ранних версиях коробок Aisin блок клапанов является расходным элементом, ресурс узла не превышает 100-120 тыс. км, при частых перегревах деталь выходит из строя раньше.

Описание неисправностей и их устранения.

Изредка встречается проблема износа по планетарным рядам из-за недостаточной смазки узла. Образующаяся металлическая стружка ускоряет износ шестерен и заклинивает клапаны в гидравлическом блоке. Наблюдаются сбои при переключении скоростей, рывки и усиление шума при работе.

Необходимо вскрыть картер и демонтировать изношенный планетарный ряд, узел меняется на оригинальную деталь в сборе. Картер промывается от остатков стружки и грязи, устанавливается новый фильтрующий элемент.

Появление в рабочей жидкости стружки, сопровождаемое помутнением масла, указывает на износ втулок солнечной шестерни. Дефект возникает при частом интенсивном разгоне, недостаток смазки и дополнительная нагрузка от блока дифференциала начинают разрушать втулки и фрикционы.

Дефект встречался на машинах концерна VAG, выпущенных до 2006 г. После модернизации программного обеспечения неисправность исчезла.

Шум при работе коробки на холостом ходу указывает на повреждение муфты входного вала или разрушение рабочих лопаток гидротрансформатора. Коробка демонтируется и разбирается. В муфте меняют диски, гидротрансформатор меняется на новый узел в сборе.

Распространенной проблемой на машинах с пробегом является рывок при переходе на повышенную или пониженную передачу. Причинами дефекта являются попадание грязи, естественный износ клапанов гидравлического блока и несвоевременная замена жидкости.

В конструкции предусмотрен сетчатый фильтр, который не улавливает мелкодисперсные частицы, образующиеся при износе дисков. Ситуация усугубляется длительным движением на высоких скоростях (более 170 км/ч). Для восстановления нормальной работы потребуется переборка агрегата с заменой деталей.

В 6-ступенчатых коробках, выпущенных в начале 2000-х гг., используется гидродинамический трансформатор с расширенным диапазоном проскальзывания. Для блокировки применяется соленоид с электрическим управлением, позволяющий снизить расход топлива и увеличивающий износ тормозных накладок трансформатора.

Механическая часть рассчитана на весь ресурс коробки, но при загрязнении рабочей жидкости разрушается насос, а также втулки солнечных шестерен. На части коробок отмечается износ сателлитов, установленных в передней планетарной передаче.

Абразивные частицы изнашивают плиту гидроблока, которая меняется целиком или восстанавливается в условиях специализированного сервиса. Загрязнения негативно влияют на резиновые уплотнения, что приводит к повреждению поршней блока управления сцеплениями.

Правила эксплуатации АКПП.

Все механизмы требуют правильной эксплуатации и своевременного технического обслуживания, автоматическая коробка переключения передач Aisin не является исключением. Она так же, как и все элементы автомобиля требует бережного отношения к себе. Если соблюдать все перечисленные ниже требования, то АКПП прослужит гораздо дольше, нежели их не соблюдать.

• Не стоит эксплуатировать автомобиль с АКПП в так называемом холодном режиме. При прогреве двигателя также необходимо прогреть и коробку.
• Не рекомендуется буксировка, особенно на скорости, превышающей 40 километров в час.
• Во время первых минут движения не следует перегружать коробку резкими рывками.
• Также не следует переключать коробку в нейтральное положение при каждой остановке, или при движении по инерции (накатом). Это, пожалуй, самая распространенная ошибка автовладельцев с автоматической коробкой переключения передач. Многие проводят аналогию с механической КПП. Но в этих двух моделях коробок имеются существенные отличия. Не стоит этого забывать.
• Также не стоит переключаться на режим движения вперед до полной остановки автомобиля при перемещении назад. Это же правило действует и в обратную сторону.
• Необходимо вовремя совершать техническое обслуживание АКПП, производить замену масла и фильтров.

Соблюдая все эти правила, вы добьетесь увеличения срока службы автоматической коробки переключения передач, что позволит сэкономить массу времени и денег, требуемых для проведения ремонта.

Если все же ремонт необходим, стоит обращаться только в специализированные автосервисы, дающие гарантию на свою работу. В противном случае есть риск столкнуться с проблемой повторно, и снова заплатить за это деньги.

Выпускают многие производители. Aisin – фирма из Японии, производящая широкий ассортимент автозапчастей, но в Европе и на азиатском рынке особым спросом пользуются АКПП этой фирмы. Коробки используют в своей продукции такие именитые концерны, как KIA, BMW, Ford, Audi, Nissan, и прочие. Коробки Aisin просты в эксплуатации, доступны по стоимости и обладают хорошей ремонтопригодностью.

Особенности АКПП Aisin

На протяжении всего времени и автоконцерны, и потребители отмечают важное достоинство японских коробок: они компактны, чем выгодно отличаются от многих образцов конкурентов. Небольшой размер позволяет ставить эти АКПП в малолитражные автомобили, что крайне популярны на азиатских рынках, и становятся все более востребованы в России

Среди прочих преимуществ АКПП Aisin:

небольшой, но очень эффективный гидроблок, дающий сделать АКПП еще компактнее и обеспечить при этом эффективную смазку узла. Так выглядит гидроблок:

• управление коробкой полностью автоматизировано, благодаря чему происходит дополнительная экономия топлива, а переключение передаточных чисел происходит максимально плавно;
• высокие разгонные характеристики коробок: некоторые образцы продукции Aisin выигрывают состязание по показателям разгона даже перед продвинутой «механикой»;
• высокая надежность и «живучесть» коробок даже в неблагоприятных условиях: в среднем, ресурс АКПП достигает 400 тыс. км. пробега при соблюдении правил эксплуатации. Особенной живучестью отличаются 4-ступенчатые коробки серии Aisin a340, устанавливавшиеся на мощные внедорожникиKIA, Isuzu, Toyota и др.;
• простота конструкции.

Официальная статистика Aisin утверждает, что автоматические коробки этой фирмы установлены сейчас более чем на 40 млн. машин по всему миру.

Особенности эксплуатации

Требования, предъявляемые производителем к эксплуатации коробки Jatco JF011E:

1. Сменный картридж фильтра тонкой очистки подлежит замене через каждые 30 тыс. км пробега. При длительной эксплуатации продукты износа ремня и конусов забивают поры элемента, снижая эффективность работы.
2. Запрещаются резкие ускорения и торможения до прогрева рабочей жидкости до температуры 65°С. При пониженной температуре масло не обеспечивает смазки пластин ремня и поверхности конусов. При резком наборе оборотов происходит истирание поверхностей, что негативно влияет на срок службы рабочей жидкости, фильтров и трансмиссии.
3. Необходимо периодически (через каждые 6 месяцев) визуально оценивать состояние масла, при потемнении жидкость подлежит замене.
4. На части машин используется штатный радиатор коробки, который располагается перед теплообменником системы охлаждения. Для снижения засорения сот пылью и пухом применяется установка мелкоячеистой сетки, которая ставится в окно воздухозаборника.
5. Если автомобиль эксплуатируется в условиях города, то рекомендуется ввести в конструкцию трансмиссии дополнительный теплообменник для охлаждения масла. В конструкции радиатора предусмотрен термостат, не позволяющий переохлаждать жидкость в зимнее время. Радиатор выведен перед теплообменниками системы охлаждения двигателя и кондиционирования воздуха. Для монтажа дополнительного радиатора применяется модернизированный адаптер с 4 выводами (располагается на картере трансмиссии).
6. Не рекомендуется длительно двигаться со скоростью выше 150 км/ч.
7. Запрещены попытки выехать из снега или грязи путем резкого переключения вариатора из режима движения вперед в режим движения назад. При переводе селектора следует делать паузы в положениях, дожидаясь остановки автомашины. При несоблюдении требования разрушаются шлицы в соединении муфты планетарного редуктора.

Эксплуатация jf011e cvt.

Технические характеристики

Общие технические характеристики трансмиссионной жидкости Aisin представляют следующие показатели:

• страна производитель – Япония;
• компания выпустившая масло – Aisin;
• применение в автомобилях марок – Nissan, Toyota, Subaru, Ford, Mazda, Mitsubishi;
• для двигателей – 4-тактных;
• тип жидкости – синтетический;
• срок годности – 5 лет;
• цвет жидкости – красный;
• плотность (рассчитана на температуру окружающей среды + 15 градусов по Цельсию) – 0,854.

Производитель рекомендует заменять Aisin минимум через 20 тыс. км. Трансмиссионная жидкость Aisin хорошо защищает от перегрева фрикционные диски, создает оптимальное трение. Последнее положительно влияет на реакцию и стабильную работу автоматической коробки передач.

ATF Aisin смазывает шестерни, подшипники и другие механические детали. Результатом является длительный срок службы механизмов автоматической коробки. А также Aisin обеспечивает плавное переключение передач во время набора и понижения скорости. Автовладелец не чувствует дерганий и рывков. Автомобиль уверенно себя ведет на любой дороге. А сбалансированное содержание эстеров в Айсин снижают износ у зубьев шестерен. В ATF присутствует некоторое содержание примесей кальция, что улучшает ее моющие свойства.

В холодное время года, благодаря айсиновскому маслу, передачи переключаются без задержек. Присадки обеспечивают ATF Айсин улучшенную текучесть при низкой температуре. Для Российской Федерации некоторые виды Aisin пригодны в любых климатических условиях. В этой жидкости учтены качества, которые являются антиподами друг друга. Например, ATF имеет высокую адгезию и низкую вязкость.

Некоторые типы трансмиссионной жидкости ATF Aisin не используют для вариаторных коробок передач типа CVT. Прежде чем покупать смазку необходимо сверить данные по каталогу: подходит ли марка масла, которую владелец транспортного средства желает приобрести, для его автомобиля.

Подводим итоги

Итак, мы выяснили, что собой представляет автоматическая коробка «Айсин». В целом, эта трансмиссия довольно надежная. Она не имеет хрупких узлов, как в ДСГ или в вариаторе, а также более стойко переносит нагрузки и перегревы. Но ничто не вечно, поэтому со временем коробка может потребовать внимания. Неисправности могут быть как по механической, так и по электрической части

Важно это выявить на ранней стадии. Иначе одна проблема повлечет за собой массу других

Также стоит отметить, что подбор клапанов-соленоидов для шестиступенчатых коробок «Айсин» производится по ВИН-номеру автомобиля.

Aisin — японская фирма, которая выпускает различные детали для автомашин. Наибольшим спросом у японцев и европейцев пользуются АКПП, выпускаемые этой фирмой. Коробка переключения передач Aisin с успехом устанавливается на автомашины: Volvo, Nissan, Mitsubishi, Mazda, Kia, Honda, Ford, Audi, BMW и на многие другие. Автоматические коробки передач фирмы Aisin сочетают в себе доступность и простоту в ремонте и эксплуатации.

Компания Aisin выпустила свою первую трехступенчатую АКПП еще в начале шестидесятых годов. Надежность АКПП быстро сделала компанию Айсин популярной. Через некоторое время автоматические коробки переключения передач японской фирмы появились и на европейском рынке. С каждым годом АКПП производства Aisin модернизировались инженерами, добавлялись новые и усовершенствовались старые узлы коробки переключения передач.

Главным достоинством этих АКПП является компактный размер. Поэтому их можно использовать на городских малолитражках, которые очень популярны в Японии и в западных странах, также они набирают популярность и у нас в России.
