Как проверить модуль зажигания на ваз- 2110 инжектор 8 клапанов: разбираемся досконально

Значение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

• Образец индукционного спидометра;
• Модель тахометра;
• Указатель стрелочного типа для регулировки температуры ОЖ;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Совет: если лампочки, индикаторы и стрелочные приборы не работают, значит, проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110 .

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ. тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Совет: при приближении количества оборотов коленчатого вала к красному сектору может произойти резкая остановка и выход из строя двигателя.

Нижняя средняя часть прибора с помощью электронной индикации отображает показатель реальной температуры окружающего автомобиль воздуха и время.

Обозначения на стрелочном указателе температуры ОЖ

В левой стороне от тахометра расположен универсальный стрелочный указатель, который регулирует показатели температуры в ОЖ. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который располагается рядом с конструкцией ГБЦ и термостата.

Здесь ценой деления принято считать 20 градусов, а общие показатели оцифровки начинаются со значения в 50 ед. а заканчиваются делением в 130 градусов. Красным цветом выделяется опасная зона работы прибора, которая начинается со значения в 105 градусов. Если стрелка прибора начинает попадать в данную зону, двигатель ВАЗ-2110 нужно сразу же выключить, а автомобиль остановить.

При перегреве мотора может наступить выход из строя не только основного комплекта блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107 .

Обозначения в стрелочном указателе топлива в баке

Справа от скоростного спидометра расположен указатель, демонстрирующий уровень и вообще наличие бензина в топливном баке вашего транспортного средства. Он работает за счет датчика в баке, а данные отправляет через бортовой компьютер на шкалу. Показатели стрелочного прибора имеют следующие обозначения:

• 0 — у вас полностью пустой бак (машина сможет работать еще 15-20 минут).
• ½ — в автомобиле бензина еще полбака.
• 1 — автомобиль заправлен на полный бак.

йМХЦХ Х ЯУЕЛШ ОН ПЕЛНМРС бюг 2110

гДЕЯЭ ЛНФМН ЯЙЮВЮРЭ ЯКЕДСЧЫХЕ ЙМХЦХ Х ЯУЕЛШ ОН ПЕЛНМРС Х ЩЙЯОКСЮРЮЖХХ КЕЦЙНБШУ ЮБРНЛНАХКЕИ бюг 2110.

1	яЙЮВЮРЭ ЙМХЦС «щКЕЙРПН НАНПСДНБЮМХЕ ЮБРНЛНАХКЕИ бюг 2106, 21061, 21063, 21065.»	1994 ЦНД	45 ЯРП.	пЮГЛЕП — 51,7 ла	тНПЛЮР — pdf
2	яЙЮВЮРЭ ЙМХЦС «юБРНЛНАХКЭ бюг 2101 — 2107. щЙЯОКСЮРЮЖХЪ Х ПЕЛНМР ЯБНХЛХ ЯХКЮЛХ. вЮЯРЭ 1. оПХЯОНЯНАКЕМХЪ»	1992 ЦНД	76 ЯРП.	пЮГЛЕП — 1,29 ла	тНПЛЮР — djvu
3	яЙЮВЮРЭ ЙМХЦС «юБРНЛНАХКЭ бюг 2101 — 2107. щЙЯОКСЮРЮЖХЪ Х ПЕЛНМР ЯБНХЛХ ЯХКЮЛХ. вЮЯРЭ 2. щКЕЙРПННАНПСДНБЮМХЕ»	1992 ЦНД	76 ЯРП.	пЮГЛЕП — 1,29 ла	тНПЛЮР — djvu
4	яЙЮВЮРЭ ЙМХЦС «пЕЛНМР ДБХЦЮРЕКЕИ ФХЦСКЕИ (лНДЕКХ бюг 2101, 2102, 2103, 2104, 2105, 2106, 2107)»	2004 ЦНД	112 ЯРП.	пЮГЛЕП — 2,26 ла	тНПЛЮР — djvu
5	яЙЮВЮРЭ ЙМХЦС «йЮРЮКНЦ ГЮОЮЯМШУ ВЮЯРЕИ ЮБРНЛНАХКЕИ бюг-2108, бюг-2109 Х ХУ ЛНДХТХЙЮЖХИ»	1992 ЦНД	160 ЯРП.	пЮГЛЕП — 72,8 ла	тНПЛЮР — pdf
6	яЙЮВЮРЭ ЙМХЦС «оЕПЕДМЕОПХБНДМШЕ ЮБРНЛНАХКХ»	1989 ЦНД	337 ЯРП.	пЮГЛЕП — 3,9 ла	тНПЛЮР — djvu
7	яЙЮВЮРЭ ЙМХЦС «жБЕРМНИ ХККЧЯРПХПНБЮММШИ ЮКЭАНЛ бюг 2108, 2109 Х ХУ ЛНДХТХЙЮЖХХ. сЯРПНИЯРБН Х ЩЙЯОКСЮРЮЖХЪ.»	1996 ЦНД	91 ЯРП.	пЮГЛЕП — 17,4 ла	тНПЛЮР — djvu

Карбюраторные моторы

F8 — 20А — Элемент обогрева заднего стекла. Инжектор Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.
Обмотка возбуждения генератора.
Работает вся система следующим образом: При включении зажигания запитывается роторная обмотка генератора, в результате чего вокруг неё создается постоянное магнитное поле.
Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел и обязательно устраните причину. В поздних выпусках карбюраторная система зажигания была заменена на инжекторную.
Жгуты проводов. Отличная статья 0.
На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил. Общая схема функционирования инжектора есть так называемая группа информационных датчиков, которая осуществляется исключительно сбором данных; вся информации поступает в контроллер, который является аналитическим центром системы впрыскивания; в зависимости от ряда факторов, контроллер посылает электрический импульс определённой длины непосредственно на сами форсунки, которые открываются на строго заданный временной промежуток; эффективность функционирования цилиндров и следовательно, самого двигателя зависит от того, сколько с форсунок поступило топлива и воздуха.
Электродвигатель вентилятора обдува подключается через специальной конструкции выключатель.
Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

Особенности электросхем машин семейства ВАЗ-2110

Автомобили ВАЗ 2110 оснащались различной проводкой, которая зависит от типа установленного двигателя. Первые годы производства машина оборудовалась карбюраторным двигателем, а затем стали применяться моторы с распределенным впрыском, оснащенные 8 и 16-клапанной головкой. Электрика инжекторного автомобиля заметно сложнее, поэтому есть смысл начать рассмотрение электросхемы ВАЗ 2110 с карбюратором.

Перечень электрооборудования, установленного на ВАЗ 2110, имеет отличия по годам выпуска. Более того, в одно и то же время могли выпускаться машины, отличающиеся штекерами подключения.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.

https://youtube.com/watch?v=videoseries

Замена заднего фонаря и его элементов

Лампы заднего фонаря ваз 2110

Замена заднего фонаря происходит по схеме:

• открепить от клеммы «минусовой» аккумуляторной батареи провод;
• открыв крышку багажника, открутить винты, которыми крепится задняя обивка багажника (2 шт);
• отжав заднюю обивку, отогнуть боковую обивку, что даст возможность доступа к деталям соединения заднего фонаря;
• рассоединить фонарь и колодку с проводами;
• окрутить гайки, которые удерживают задний фонарь и снять шайбы;
• снять фонарь с автомобиля;
• освободить корпус фонаря от держателя и ламп, сжав лапки фиксатора;
• установить новый фонарь, выполняя действия в обратной последовательности;
• заправить под уплотнитель боковую обивку.

Замена ламп габаритки и задних фонарей

Лампы задних противотуманных огней в ваз 2110

Меняя лампу габаритов автомобиля, необходимо произвести следующие действия:

• вынуть из оптического элемента лампу вместе с патроном;
• вынуть лампу из патрона.

Замена лампочек в задних фонарях производится по следующему алгоритму:

• лампы менять нужно со стороны багажного отделения;
• снять контактную часть вместе с лампами (она удерживается в корпусе фонаря при помощи защелок).

Боковые указатели поворота

В случае неисправности освещения боковых указателей поворота, нужно проделать следующее:

• сдвинуть боковой указатель поворота по направлению вперед, оттянув его заднюю часть;
• снять вышеуказанную деталь;
• отсоединить патрон с лампой;
• заменить лампу, сдвинув чехол;
• если нужно заменить патрон, необходимо отсоединить провода.

Лампочка номера автомобиля

Лампочка подсветки номера ваз 2110

Если не горят фонари, которыми освещается номер автомобиля, действия должны быть такими:

• отвернуть два самореза крестообразной отверткой и вынуть плафон;
• заменить лампу, предварительно убрав прозрачную крышку сверху.

Стоп-сигнал и задний ход

Снять и установить фонарь стопового сигнала и свет заднего хода можно по следующей схеме:

• снять плату фонаря, сжав выступы;
• извлечь лампу, произведя нажатие вниз и поворот против часовой стрелки;
• отсоединить разъем проводки;
• открутить гайки (две крайние и две средние) декоративной накладки, используя инструмент соответствующего размера;
• снять накладку;
• открутить две гайки, которыми закреплен фонарь, и снять его.

Лампочка противотуманки

Для качественной замены источника света в противотуманной фаре, снимать ее не требуется.

• отсоединить минусовой провод (его клемму) от вывода аккумулятора;
• снять резиновый защитный колпак с опоясывателя на обратной стороне отражателя;
• снять с вывода отражателя наконечник «минусового» провода;
• отвести скобу крепления лампы в виде пружины, сжав ее пальцами;
• вывести лампу из отверстия, которое находится в отражателе;
• отсоединить от провода лампы наконечник «плюсового» провода.

Собрать лампу можно, соблюдая обратный порядок действий.

Замена всей противотуманной фары

Если требуется заменить всю противотуманную фару, действия такие:

• отсоединить колодку ее проводов от жгута;
• открутить два самореза крепления облицовки крестообразной отверткой;
• снять облицовку;
• снять фару;
• установить новую фару в обратной последовательности.

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Ремонт звукового сигнала ВАЗ

Отсутствие звукового сигнала, на автомобиле, это неисправность, которая влияет на безопасность движения

Возможность вовремя предупредить или привлечь внимание пешеходов, а также других участников движения, непосредственно клаксоном, может помочь избежать создания аварийной ситуации или ДТП

Рекомендуем: Как заменить топливный фильтр на дизельном Киа Соренто?

Такую неисправность, как отсутствие звукового сигнала, на автомобилях семейства ВАЗ, довольно легко диагностировать и ремонтировать своими руками. Для этого необходимо изучить схему подключения (она очень простая) и следуя указаниям, произвести необходимые проверки.

Схема звукового сигнала ВАЗ

Хотя схемы подключения немного отличаются, на «классике» и переднеприводных автомобилях ВАЗ, но они очень похожи. Отличие заключается только в маркировке реле и расположении предохранителя, в остальном, полностью идентичные.

Схема подключения звукового сигнала ВАЗ 2101, 2102, 2103,(2106 после 1993 г), без реле:

1. Звуковые сигналы С-308 и С-309, (2106 — 20.3721-01);
2. Аккумулятор;
3. Блок предохранителей (1 на сигнал);
4. Выключатель клаксона (кнопка на руле);
5. Генератор постоянного тока;

Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:

Где:

1. Звуковые сигналы С-309 и С-308,;
2. Аккумулятор;
3. Генератор;
4. Блок предохранителей;
5. Кнопка включения клаксона на руле;
6. Реле звукового сигнала РС – 528;

Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:

Где:

1. Сигнал звуковой;
2. Монтажный блок предохранителей и реле;
3. Кнопка на руле;

Схема включения звукового сигнала ВАЗ 2110, 2111, 2112 и их модификаций:

1. Звуковой клаксон;
2. Клавиша включения на руле;
3. Монтажный блок с предохранителем (реле отсутствует)

Схема включения звукового сигнала на автомобилях ВАЗ 1117, 1118, 1119, 2192, 2194 (Калина), ВАЗ 2170, 2171, 2172 (Приора):

1. Монтажный блок предохранителей и реле (блок управления и комфорта);
2. Клавиша звукового сигнала на руле;
3. Звуковой сигнал;

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

Видео:

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена.

Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Диагностика с помощью ODB-2 сканера

Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера

Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей

Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке

Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

• Радиатор.
• Распределитель воздуха.
• Блок СУАО.
• Потолочный датчик.
• Рукоятка.
• Заслонка.
• Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

1. Датчик определяет температуру в салоне автомобиля;
2. Эти данные отправляются в блок СУАО;
3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
5. Таким образом происходит контроль температуры в салоне;
6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Условные обозначения

Для удобства обслуживания и монтажа электрические провода на схемах выполнены различными цветами, идентично проложенным в авто, чтобы можно было визуально определять их назначение.

Цвета для краткости указаны по первым буквам названия:

Девушки в откровенной одежде любимая «наживка» среди мошейников

Благодаря цветам легко определить принадлежность повода той или иной цепи

Справочно: красный провод традиционно используется для подачи питания с плюсовой клеммы генератора или аккумуляторной батареи. Поэтому на всех схемах, которые содержит заводская инструкция, он обозначен буквой «П».

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

1. Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
2. Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
3. Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
4. Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
5. Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
6. Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

Поломки реле поворотов

Львиная доля всех поломок такого типа приходится именно на реле. Некоторые автомобилисты рекомендуют при неполадках с поворотами в первую очередь попробовать заменить реле запасным заведомо рабочим и посмотреть на результат.

ВАЗ-2110, в отличие от старых моделей «классики», комплектуются не электромагнитным-тепловым, а современным электронным реле поворотов. Электронное реле, в сравнении со своим более ранним аналогом, имеет несколько преимуществ, основными из которых являются высокая надежность, меньший потребляемый ток, а также использование одного элемента как для поворотов, так и для аварийной сигнализации. Это реле располагается на панели с предохранителями, которая находится слева от руля.

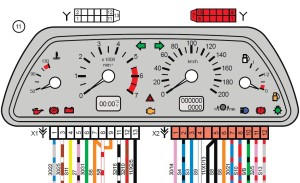

Какой из проводов куда ведет

Для начала давайте рассмотрим обратную сторону панели приборов. В верхней ее части находятся:

• указатель уровня топлива;
• лампы освещения щитка;
• контроль правого и левого поворотов (по отдельности);
• тахометр;
• колодка со множеством штекеров;
• указатель температуры охлаждающей жидкости.

Как видим, ничего особо сложного здесь действительно нет. В нижней части панели приборов с обратной стороны находятся контроллеры:

• дальнего света;
• «аварийки»;
• CHECK ENGINE;
• заряда аккумулятора;
• стояночного тормоза;
• давления масла;
• воздушной заслонки (для моделей с карбюратором);
• работы наружного освещения.

Помимо этого, там также расположены спидометр и лампа контроля уровня тормозной жидкости.

Теперь давайте рассмотрим более детально колодки. Их есть две – белого и красного цвета. В первой разъемы и провода выглядят следующим образом (по порядку):

1. Массовый провод черного цвета.
2. Красно-коричневый – низковольтная подача с ЭБУ на тахометр.
3. Желтый – высоковольтная подача на тахометр с катушки.
4. Красно-синий – идет от аккумулятора через 6-й предохранитель Const с напряжением 12 вольт.
5. Зелено-белый – ведет к датчику температуры охлаждающей жидкости.
6. Зелено-желтый – предохранитель F1, отвечающий за габаритные огни.
7. Данный разъем не имеет цвета, он идет на дроссельную заслонку.
8. Красно-белый – ведущий к сигнальной лампочке CHECK ENGINE.
9. 2 оранжевых провода, ведущих к двум предохранителям питания F19 + 12 вольт.
10. Аналогично предыдущему разъему.
11. 2 провода сине-коричневого цвета, следующих к клемме «ВК» ручника.
12. Вывод к клемме D генератора – коричнево-белый провод.
13. Серый с синим – провод, идущий к датчику давления масла.

В колодке красного цвета номер разъема по счету, цвет проводов и приборы, к которым они ведут, выглядят следующим образом:

1. Красно-синий – ведет к датчику внешней температуры.
2. Оранжевый – следует к предохранителю питания F19 + 12 вольт.
3. 2 массовых провода черного цвета.
4. Белый – ведет к выключателю освещения приборов.
5. Синий – к указателю правого поворота.
6. Сине-черный – к указателю левого поворота.
7. Сине-розовый – к датчику уровня тормозной жидкости.
8. Коричневый – ведет к бортовому компьютеру.
9. Серый – к спидометру.
10. Розовый – к указателю уровня топлива.
11. 2 провода зелено-черного цвета, ведущих к предохранителю F3, отвечающему за дальний свет.
12. Сине-белый – к выключателю аварийной сигнализации.
13. Провод белого цвета, ведущий к клемме 50 – выключателю зажигания.

Здесь стоит особо отметить, что выше приведена наиболее типичная и распространенная схема распиновки. Однако у разных производителей могут быть отличия в цветовой маркировке. Например, в панели приборов, изготовленной курским «Счетмашем» будут незначительные отличия от приведенной выше схемы, в частности в красной колодке (номер разъема и цвет провода):

• черный;
• красно-коричневый;
• желтый;
• красно-белый;
• зелено-белый;
• 2 провода коричневого цвета;
• пустой;
• красно-белый;
• синий;
• оранжевый;
• сине-коричневый;
• бело-коричневый;
• сине-серый.

Как видим, определенные отличия все-таки есть, пускай даже и небольшие

Тем не менее эти мелочи имеют очень важное значение. Поэтому лучше всего, прежде чем приступать к работе, узнать, какая именно панель у вашего автомобиля (по году выпуска и заводу-изготовителю), и после этого найти правильную схему распиновки

Впрочем, есть еще один вариант – уже упоминавшиеся выше самоклеящиеся бумажки. Отсоединяя провода, обязательно их маркируйте – это существенно облегчит процесс сборки.

Электрические схемы ВАЗ 2110 инжектор

Машины ВАЗ 2110 с инжекторным двигателем оснащены проводкой моторного отсек, зависящей от типа блока управления и числа клапанов. Салонные проводки значительных изменений по сравнению с карбюраторной машиной не имеют. Возможна установка дополнительного заводского оборудования, при которой добавляются отдельные наборы проводов.

Схема ВАЗ 21102 с блоком «Январь-4»

Проводка и элементы электрооборудования ВАЗ 21102, оснащенного впрыском типа «Январь 4»:

1. Головная фара.
2. Индикатор состояния тормозных колодок.
3. Клаксон.
4. Электромотор вентилятора на радиаторе охлаждения.
5. Концевик задней передачи.
6. Батарея.
7. Генератор.
8. Датчик, предназначенный для подачи сигнала о падении давления масла.
9. Сенсор уровня масла в картере.
10. Свечи.
11. Форсунки впрыска топлива с электропроводкой.
12. Датчик поддержания и регулировки оборотов холостого хода.
13. Подключение контроллера управления.
14. Измеритель угла установки дроссельной заслонки.
15. Сенсор угла положения коленчатого вала.
16. Модуль и распределитель зажигания.
17. Сенсор, подающий сигнал о температуре двигателя для комбинации приборов.
18. Стартер.
19. Диагностический разъем системы впрыска.
20. Датчик температуры двигателя, передающий информацию в блок управления впрыском.
21. Измеритель скорости.
22. Реле управления работой бензонасоса.
23. Предохранитель.
24. Электрический бензонасос.
25. Редуктор управления заслонкой отопителя.
26. Система рециркуляции воздуха в салоне.
27. Двигатель вентилятора воздуха в отопителе.
28. Насос подачи жидкости на лобовое стекло.
29. Измеритель уровня жидкости в бачке.
30. Измеритель количества тормозной жидкости.
31. Замер объема охлаждающей жидкости в расширительном бачке.
32. Система очистки ветрового стекла.
33. Резистор для переключения скоростей вентилятора печки.
34. Реле управления работой системы впрыска топлива.
35. Предохранитель.
36. Клапан вентиляции бачка улавливания паров топлива.
37. Измеритель расхода воздуха (ДМРВ).
38. Управление вентилятором системы охлаждения.
39. Предохранитель.
40. Управление внешним освещением.
41. Датчик замера уровня детонации.
42. Лямбда-зонд, оснащенный системой электрического подогрева до рабочей температуры.
43. СО-потенциометр (применяется на некоторых автомобилях, предназначенных для работы на этилированном бензине). При установке потенциометра отсутствует лямбда-зонд.
44. Контрольный диод работы обогрева заднего стекла.
45. Переключатель противотуманок.
46. Управление обогревом стекла.
47. Комбинация приборов.
48. Основной блок реле и предохранителей.
49. Измеритель уровня бензина в баке.
50. Замок зажигания.
51. Реостат подсветки приборов.
52. Блок переключателей под рулем.
53. Подсветка рукояток управления печкой.
54. Кнопка аварийной сигнализации.
55. Блок управления работой отопителя.
56. Переключатель рециркуляции воздуха.
57. Индикаторный блок штатной системы контроля.
58. Повторители поворота на крыльях.
59. Сенсор температуры воздуха в салоне.
60. Средний плафон подсветки.
61. Фронтальный плафон подсветки.
62. Розетка.
63. Часы.
64. Концевики передних дверей.
65. Концевики задних дверей.
66. Подсветка бардачка.
67. Концевой выключатель подсветки бардачка.
68. Прикуриватель.
69. Освещение полости пепельницы.
70. Концевик ламп сигнала торможения.
71. Нити обогрева стекла.
72. Внешние секции фонарей на задней части кузова.
73. Секции фонарей на крышке багажника.
74. Подсветка номера.
75. Система освещения багажного отделения.

При установке 16-клапанного двигателя в схему добавляются три элемента:

• блок иммобилайзера (на схеме обозначен 76);
• индикатор работы иммобилайзера (позиция 77);
• датчик угла положения распределительных валов (на схеме 78).

Схема машин с ЭСУД М1.5.4N или «Январь-5.1»

На инжекторных машинах введен дополнительный блок предохранителей, расположенный в ногах водителя под основным. В состав блока входят три реле и три предохранителя, обеспечивающие работу системы впрыска.

Дополнительный блок на инжекторных ВАЗ 2110

Перечень элементов дополнительного блока:

• 1 — предохранитель модуля зажигания и блока управления ЭСУД;
• 2 — предохранитель клапана бачка паров топлива, датчиков скорости, расхода воздуха и цепи прогрева лямбда-зонда;
• 3 — предохранитель реле запуска насоса и форсунок впрыска;
• 4 — управление вентилятором охлаждения;
• 5 — управление топливным насосом;
• 6 — головное реле, управляющее зажиганием.
