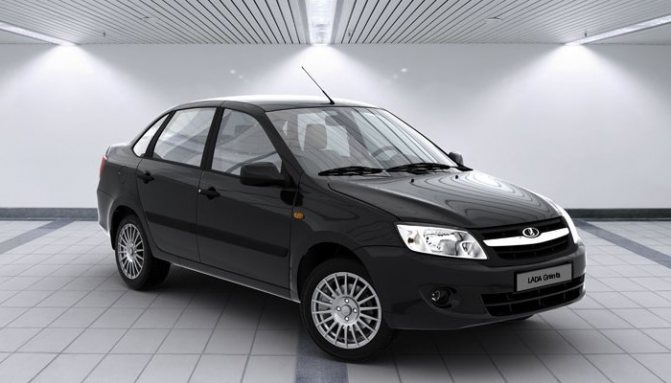

Лада гранта автомат

Конструкция коробки «Jatco»

Конструкция коробки автомат «Jatco», как и у остальных трансмиссий, состоит из:

• гидротрансформатора;
• планетарной части;
• гидроблока.

Гидротрансформатор

Гидротрансформатор является одновременно сцеплением и гидромуфтой коробки «Jatco». Он преобразует крутящий момент от двигателя и передает его на первичный вал.

Планетарная передача

Планетарная передача включает в себя:

Читать

Ремонт соленоидов АКПП и проверка на работоспособность

• солнечную шестерню;
• сателлиты, которые прикреплены на планетарное водило;
• муфту сцепления;
• ленточный тормоз.

Фрикционы и стальные диски

Фрикционы и стальные диски АКПП служат элементами для включения сцепления и передачи крутящего момента. По сути фрикционы – это стальные диски только на них наклеена фрикционная лента. Прижимаясь к стальным дискам фрикционы соединяют два вращающихся вала АКПП.

Всей этой управляет компьютер, а гидроблок нажимает на поршни барабанов, сжимая фрикционы по переменке.

Гидроблок

Гидроблок АКПП модели 414 e надежный и редко выходит из строя. Чаще всего владельцу приходится заменять соленоиды. Они являются расходным элементом трансмиссии.

Блок управления на «Гранта» автомат

Блок управления АКПП «Гранта» является электронным вычислительным устройством. Он управляет работой автоматической коробки передач. Деталь контролирует скорость автомобиля и нагрузку на силовой агрегат. Она не позволяет трансмиссии переключаться на более высокие передачи при небольшой скорости и на низкие – при быстрой езде. Это исключает повышенную нагрузку и повреждение элементов двигателя. Мозги АКПП «Лада Гранта» регулируют режим работы автомата на основе информации, полученной с датчиков. Также система списывает данные с переключателей и некоторых иных устройств.

Блок управления АКПП «Гранта»

Корректность работы контроллера зависит от состояния механических элементов, прошивки и работоспособности предохранителя. Предохранители на «Гранта»-автомат находятся в монтажном блоке. Он расположен под крышкой на приборной панели автомобиля около левой ноги водителя.

Чтобы найти предохранитель, отвечающий за работу АКПП «Гранта», нужно открыть блок предохранителей у «Гранта» АКПП в салоне. Нужный элемент имеет номер F5. Найти его можно по схеме в руководстве по эксплуатации автомобиля.

При выходе из строя предохранителя возможна блокировка АКПП на «Гранта». Но также неисправность может вызываться и иными причинами. При возникновении неполадок в работе трансмиссии стоит первым делом проверить состояние этого элемента в монтажном блоке.

Также сбои в работе автомата часто связаны с тем, что мозги «Лада Гранта» АКПП неисправны. Нарушения в ЭБУ ведут к неправильному функционированию трансмиссии. При этом прошивка блока слетает нечасто, а в основном страдает механическая часть, то есть сама деталь.

Где находятся «мозги» АКПП на «Лада Гранта»

Мозги «Лада Гранта» с АКПП установлены над передним подкрылком машины с левой стороны. Они представляют собой небольшую коробочку с идущими от неё проводами. Найти блок управления АКПП «Гранта» несложно. Достаточно снять колесо и подкрылок.

Минусы расположения

Деталь не имеет никакой дополнительной защиты. Она находится в таком месте, в которое постоянно может попадать дорожная пыль и грязь, влага. Поэтому блок управления АКПП «Гранта» расположен неудачно.

Часто он страдает во время дорожно-транспортного происшествия. Особенно, если удар пришёлся в левую переднюю часть машины. Иногда блокиратор АКПП у «Лада Гранта» может сработать даже при несильном воздействии. Кроме того, возможны и необратимые повреждения блока.

Хорошо, если проблема оказалась незначительной, и разблокировать коробку можно нажатием специальной кнопки. Она находится под декоративным кожухом возле селектора трансмиссии в салоне. Кстати, ручной перевод АКПП в нейтральное положение может потребоваться при обесточивании авто и в некоторых иных случаях.

Как исправить ситуацию

При механических повреждениях блок управления АКПП «Лада Гранта» не подлежит ремонту. В таком случае необходима его замена. А это – недешевое удовольствие, связанное с покупкой устройства, установкой и прошивкой.

Ремонт и замена блока управления

Поэтому многие владельцы этой отечественной машины задумываются, как защитить блок управления АКПП «Гранта» от попадания воды и грязи, а также ударов. Верным решением является перенос в другое, более безопасное место.

Некоторые автолюбители предлагают установить блок в салоне. Но это связано с наращиванием проводки. После этого не исключены различные сбои в его дальнейшей работе. Поэтому данное решение не самое лучшее.

Для защиты ЭБУ АКПП лучше перенести его в моторный отсек. Для этого хватит и родных проводов. В этом месте блок управления будет защищён от грязи и влаги. А ДТП – это уже дело везения.

Конечно, у данного решения есть как сторонники, так и противники. Ряд автомобилистов считает, что ничего никуда переносить не надо. Конечно, если устройство работает нормально, и авто не планируется эксплуатировать по бездорожью.

Функции коробки

Эта 4-ступенчатая АКПП до сих пор устанавливается в автомобиль Ниссан Альмера. Она стара, как мир, изобретена давно. Многие говорят, что это не японская, а китайская коробка. Скорее всего, комплектующие в ней из Китая. Большинство поставщиков используют эту страну, ничего страшного в этом нет.

Но надежность коробки JATCO доказана практикой. Ни разу не слышал, чтобы люди жаловались на неисправности узла.

Работает классический автомат адекватно, есть несколько режимов:

1. Парковка.
2. Задний ход.
3. Драйв.
4. Первая передача.
5. Вторая передача.

Тип-троника на ней нет, зато есть кнопка «Овердрайв».

Лада Гранта с автоматом: особенности

Начнем с того, что коробка автомат на Гранте японская, производитель Jatco, с которым у завода контракт на 3 года. Автомат относительно простой и надежный, 4-х ступенчатая АКПП с гидротрансформатором,  которую специально адаптировали под автомобиль.

Отказ от других типов трансмиссии, в первую очередь, был продиктован тем, что агрегат хорошо подходит по размерам, а также не требует внесения серьезных изменений в конструкцию Гранты.

Кстати, кроме инженеров ВАЗ и специалистов Jatco, над проектом также работала фирма AVL из Австрии. Именно последняя отдельно настраивала АКПП и ДВС, чтобы указанные агрегаты слажено работали в паре, позволяя добиться «драйверского» поведения автомобиля.

В результате Lada Granta с автоматом получила не только большое количество калибровок, но и более трех десятков доработок в виде новых узлов. Например, с учетом того, что автоматическая коробка и ГДТ сделали машину тяжелее, в конструкцию передней подвески интегрировали пружины повышенной жесткости, на двигатель поставили литой картер, а не штампованный и т.д.

Также на машину поставили новый радиатор охлаждения повышенной производительности, где теперь разместился и маслоохладитель. Стоит отметить, что клиренс Granta с АКПП на 20 мм. меньше, чем у седана с МКПП, то есть 140мм. При этом штатной защиты картера нет.

Однако специалисты акцентируют внимание на том, что адаптация, калибровки и проведение ходовых испытаний полностью осуществлялись на территории РФ, так сказать, в реальных «боевых» условиях, что позволило полностью подготовить авто к условиям эксплуатации.  . Теперь о самой коробке автомат

АКПП производятся на заводах Jatco в Японии, то есть на ВАЗе их просто соединяют с двигателем в процессе сборки авто. В привычный бюджетный салон селектор АКПП вписался хорошо. Ручка рычага крупная, навигация по режимам вполне понятна и хорошо читается. Выбранный режим дополнительно продублирован на монохромном экране БК на панели приборов

Теперь о самой коробке автомат. АКПП производятся на заводах Jatco в Японии, то есть на ВАЗе их просто соединяют с двигателем в процессе сборки авто. В привычный бюджетный салон селектор АКПП вписался хорошо. Ручка рычага крупная, навигация по режимам вполне понятна и хорошо читается. Выбранный режим дополнительно продублирован на монохромном экране БК на панели приборов.

Автомат на Гранте, кроме стандартных режимов P, R и D, также имеет возможность включения только первой передачи, первой и второй передачей с запретом на переход выше, отключение овердрайв (повышающей 4-й передачи). Как видно, все просто, доступно и понятно.

Более того, коробка получила особую систему защиты от случайных или ошибочных включений. Если просто, каждый  из доступных режимов коробки будет включен только тогда, когда условия будут соответствовать его включению.

Простыми словами, водитель может еще двигаться вперед в режиме D, при этом уже можно переместить селектор в режим R. Задняя передача не включится сразу, то есть включение произойдет только тогда, когда электроника определит, что это безопасно для АКПП.

На практике система работает нормально, однако не совсем понятно, почему производитель отказался от более привычной механической блокировки незапланированных включений с использованием педали тормоза.

Сами разработчики заявляют, что такая особенность позволяет выбирать нужный режим заранее. Другими словами, можно перейти на режим включения только первой и второй передачи не снижая скорости  непосредственно перед сложным участком дороги, а не на самом участке.

В любом случае, защита АКПП не помешает, а плюсы и минусы данной системы проявятся позже, то есть во время реальной эксплуатации. В Jatco подчеркивают, что такая АКПП стоит на Nissan Note и других моделях Nissan для китайского рынка, а статистика поломок демонстрирует высокую надежность агрегата.

Что касается политики ВАЗа, гарантия на коробку по срокам такая же, как и на весь автомобиль, причем неисправности АКПП в случае их возникновения будут решаться полной заменой агрегата, а не его ремонтом.

Японская коробка автомат в Лада Гранта — работает как часы

Процесс интеграции японской коробки передач с тольяттинским двигателем Лады проходил весьма непросто. Чтобы согласовать работу данных узлов, отечественным инженерам пришлось обратиться за помощью к австрийским коллегам. От многих настроек японской АКПП пришлось отказаться, так как коробка с ними была слишком медлительной. В итоге, специалистам ВАЗа, совместно с австрийской компанией AVL, все же удалось устранить все недоработки системы и успешно подружить трансмиссию JATCO с мотором Лады.

Насколько хорошим оказалось управление Гранты с АКПП?

Оглавление

Многие новички с восторгом описывают и ходовые качества авто, и легкость управления. Стоит отметить, что начинающему водителю знакомство с коробкой автомат обещает быстрый набор опыта без возможного нанесения вреда самому авто или его системам.

Простота эксплуатации коробки и четкость передачи команд были отмечены более чем 80% неопытных владельцев. Нарекания касались лишь внутреннего оснащения салона и некоторых недостатков задней подвески.

Положительные по содержанию отзывы владельцев Лада Гранта автомат относятся к высокой надежности коробки. Например, многие отметили невозможность поломки трансмиссии или появления проблем с двигателем вследствие неправильных действий, неверного переключения.

И указывают на эту особенность не только новички, но и опытные водители. Даже когда управление владельцев доведено до автоматики после долгих лет работы, возможна потеря внимания и как результат неправильное переключение передач. Подобное является полностью исключено в автоматизированной коробке.

Некоторые владельцы, наоборот, указали на данную особенность как на один из плюсов автомобиля. В частности привлекает водителей плавность переключения без резких рывков. А непродолжительные задержки они и вовсе не считают критичной проблемой.

Хорошее качество АКПП также выделили большинство покупателей, которые успели полностью оценить авто за довольно долгий срок эксплуатации. Несмотря на большой пробег, работа трансмиссии осталась плавной и мягкой.

Важной для владельцев стала практичная эксплуатация в любое время: коробка хорошо ведет себя как в условия сильной жары, так и в период морозов. Поэтому практически во всех случаях Лада Гранта отзывы владельцев автомат содержат положительное описание, указывающее на долгий и надежный срок службы трансмиссии

Как часто осуществляется на АКПП JF414E ремонт узлов и замена масла

Первое, с чем приходится сталкиваться владельцам грант, когда дело касается автоматической трансмиссии, это замена масла. И это при том, что производитель АКПП утверждает, что масло в этих коробках менять не нужно на протяжении всего их срока службы. Однако, как утверждают мастера автосервиса, это не так.

При систематических перегрузках АКПП (а, учитывая небольшую мощность ВАЗовских моторов, это случается часто), трансмиссионная жидкость загрязняется достаточно быстро – уже к исходу первой сотни тысяч км. пробега машины. Именно в этот момент и следует производить первую замену.

Большинство механиков убеждены, что эти АКПП некапризны и не особо чувствительны к марке масла. Дескать, в них можно заливать не только масла, рекомендованные производителем, но и их многочисленные аналоги. С одной стороны, это действительно так: и гидроблок JF414E, и ее механическая составляющая от этого ничуть не пострадают, а вот контакты соленоидов (клапанов гидроблока) при этом начинают окисляться значительно быстрее, что очень скоро приводит к сбоям в работе трансмиссии. В этом случае опытный мастер сразу определит, в чем проблема и что на АКПП JF414E ремонт будет заключаться в зачистке контактов клапанов и вообще в проверке работоспособности электроники трансмиссии.

Лада Гранта характеристики – Lada Granta технические характеристики

Характеристики Лада Гранта весьма схожи с характеристиками Лады Калины. Это и не мудрено Lada Granta создавалась на основе Калины. Несмотря на то, что характеристики габаритов этих автомобилей разные, но расстояние от передних до задних колес совершенно одинаковое и составляет 2476. То есть салон Гранты такой же по размеру, как и у Калины. Хотя отделка самого салона Калины и Гранты различна. Кстати, характеристики Лада Гранта в кузове хетчбек уже известны. Напомним, эта версия отечественного автомобиля появится в продаже ближе к лету 2014 года.

Увеличение размеров Granta произошло за счет увеличенного размера багажника, кроме того конструкторы увеличили переднюю часть. В результате получился довольно тесный автомобиль, но с довольно большим багажником, большего от 4-ёх дверного бюджетного седана ждать не стоит. Общая длина Lada Granta составляет 4260 миллиметров.

Габариты, размеры и объемы Лада Гранта

• Длина – 4 260 мм
• Ширина – 1 700 мм
• Высота – 1 500 мм
• База, расстояние между передней и задней осью – 2 476 мм
• Колея передних и задних колес – 1430 и 1414 мм соответственно
• Объем багажника – 520 литров
• Размер топливного бака – 50 литров

Дорожный просвет Lada Granta с механической коробкой составляет 16 сантиметров (160 мм), клиренс Лада Гранта с коробкой автомат меньше на 2 сантиметра и составляет 14 см (140 миллиметров). Сам производитель объясняет меньший дорожный просвет бюджетного седана с автоматом тем фактом, что масса двигателя в сочетании с АКПП больше.

Масса Лада Гранта составляет 1 160 килограмм, с полной загрузкой 1 560 кг. Производитель указывает, что автомобиль способен буксировать прицеп массой 450 килограмм без собственной системы торможения и 900 кг с тормозным механизмом.

Характеристики трансмиссии Lada Granta следующие. Автомобиль имеет только передний привод и два типа коробок передач, это механическая 5-ступенчатая коробка передач с передаточным числом главной пары 3,7. И автоматическая трансмиссия японского производителя Jatco с передаточным числом 4,1. 4-диапазонный автомат Лада Гранта делает автомобиль намного комфортнее, но за все надо платить, поэтому расход топлива с АКПП больше, а разгон до первой сотни дольше.

Характеристики двигателя Лада Гранта весьма интересная тема для разговора. Сразу скажем у Granta бензиновый мотор работающий на 95-ом бензине имеющий один объем 1,6 литра, точнее 1596 кубических сантиметров. Однако из-за того, что конструкция по сути этого одного двигателя различна, то и показатели расхода, разгона, мощности совершенно различны. Сегодня для Гранты предлагают 4 версии двигателя мощностью 82, 87, 98 и 106 лошадиных сил. Два мотора имеют 8 клапанов, еще два имеют 16-клапанный механизм. Четырехтактный, бензиновый силовой агрегат имеет распределенный впрыск с электронным управлением имеющий различные настройки. В общем двигатель для Гранты инжекторного типа. Современный инжектор, как на большинстве иномарок.

Самый слабый мотор ВАЗ 1,6 с 8 клапанами мощностью 82 лошади устанавливается на Ладу Гранту в минимальной комплектации “стандарт” характеристики этого двигателя следующие –

• Мощность л.с/кВт – 82/60 при 5100 оборотах в минуту
• Крутящий момент – 132 Нм при 3800 оборотах в минуту
• Максимальная скорость – 165 километров в час
• Разгон до первой сотни – 12,6 секунд
• Расход топлива в смешанном цикле – 7,4 литра

Возможные проблемы автомата на «Ладе Гранте»

Робот Lada Granta перенял от родительской механики ряд проблем. Частая проблема – течь масла. Водителю приходится чаще проверять уровень масла и вовремя доливать трансмиссионку. Неправильная эксплуатация может привести к перегреву коробки ВАЗ-2182.

Слабые узлы робота – электронная начинка и ведомый диск сцепления. Многие водители жалуются, что РКПП перестает реагировать на команды. Исправляется проблема только после перепрошивки «мозгов». Выработка диска сцепления сопровождается вибрациями рукоятки селектора. Робота приходится ремонтировать, заменяя деталь на новую. С 2016 года АвтоВАЗ сменили поставщика, и вибрационная неисправность стала появляться реже.

Автоматическая КПП на «Гранте»

Перед первыми владельцами «Гранты» с автоматической КПП встала проблема игольчатого подшипника. Чуть реже приходилось менять центральный двухрядный подшипник. Если эти «детские болезни» производителю удалось победить, то проблемы с электрикой проявляются и на машинах более позднего года выпуска. Блок управления, расположенный над правым крылом, слабо защищен от влаги. Часто ломается датчик положения тормозной педали, что приводит к блокировке рычажной ручки селектора.

В процессе эксплуатации в масле накапливаются посторонние включения. При переключении передач ощущаются толчки и рывки. При появлении симптомов необходима срочная замена масла.

Также владельцы часто обращаются в автомастерские с более мелкими проблемами: протекающим сальником, окисленными контактами соленоидов, изношенным кронштейном опоры коробки, повредившейся оплеткой проводов.

При покупке «Лады Гранты» с автоматикой, большинство автовладельцев отдает предпочтение АКПП, поэтому обзоров на «Драйве» и отзывов о РКПП немного. Робот более капризный и менее надежный. К езде с коробкой ВАЗ-2182 нужно приспособиться.

Lada Granta с АКПП: «автомат» — не роскошь

Прежде всего, похвалим родной АвтоВАЗ за то, что вывод Лады Гранта с АКПП на рынок идет опережающими темпами. Еще в июне сообщалось, что автомобиль начнут выпускать не ранее августа, однако уже в начале июля первая партия из двухсот машин была отправлена вазовским дилерам (в основном, в регионы), а 19 июля было объявлено о начале серийного производства модели. Раньше с выходом новинок в свет дело у вазовцев обстояло с точностью до наоборот.

Lada Granta получила японский 4-ступенчатый «автомат» производства фирмы Jatco, которой совместно владеют компании Nissan (75% акций), Mitsubishi (15%) и Suzuki (10%). Коробка представляет собой модернизированную версию агрегата, устанавливавшегося еще в далеком 1989 году на популярную ниссановскую модель Sunny. Новый вариант трансмиссии, как заявляют японцы, легче, компактнее и эффективнее прежней версии агрегата. При этом главными преимуществами коробки по-прежнему остаются простота конструкции и надежность.

В паре с японским «автоматом» будет работать вазовский 1,6-литровый 16-клапанный мотор от Lada Priora мощностью 98 л. с. Тогда как в варианте с «механикой» Гранта оснащается 87-сильным «восьмиклапанником». Первые экземпляры Lada Granta с АКПП будут выпущены в комплектации «Норма+» и оснащены ABS, кондиционером, пассажирской подушкой безопасности. В этом исполнении «автоматизированная» Гранта будет стоить 373 300 рублей. Granta «Норма» с «механикой», напомним, стоит от 291 000 до 299 000 рублей и не имеет ни пассажирской подушки, ни кондиционера.

Многие наши коллеги поспешили окрестить вазовскую новинку первым отечественным автомобилем с автоматической коробкой передач. Это не совсем так. А точнее – совсем не так. Lada Granta – первый современный российский автомобиль с АКПП. В советские же времена машины с «автоматами» впускались. Причем серийно.

Первопроходцем была ставшая легендой отечественного автопрома «Волга» ГАЗ-21 – первые экземпляры машины (массовое производство стартовало в апреле 1957 года) уже в стандартном варианте оснащались автоматической коробкой передач. При этом она была оригинальной, газовской, а не заимствованной за рубежом. Позднее, правда, от «автомата» пришлось отказаться, поскольку необходимость квалифицированного обслуживания коробки ограничивала распространение автомобиля в провинции. Однако по заказу автоматические коробки на «двадцать первые Волги» ставили вплоть до 1962 года. В общей сложности было выпущено около 700 машин с АКПП.

Фото: autowp.ru

В январе 1959 года в мелкосерийное производство была запущена не менее знаменитая «Чайка» (ГАЗ-13), двигатель которой (5,5-литровый V8) также агрегатировался с автоматической трансмиссией. Причем традиционного селектора в салоне машины не было: управление коробкой осуществлялось клавишами на передней панели.

Впрочем, справедливости ради отметим, что по-настоящему массовыми упомянутые автомобили так и не стали – даже с поправкой на невысокие показатели автомобилизации в СССР.

Иное дело – Lada Granta. До конца текущего года АвтоВАЗ планирует выпустить 10 000 экземпляров модели с АКПП. В следующем – еще 70 тысяч. Кроме того, на 2013 г. запланирован старт производства обновленной Lada Kalina с «автоматом». Сколько будет выпущено Калин с АКПП – пока не уточняется, однако, по некоторым данным, Jatco планирует поставлять в Россию порядка 80 000 коробок в год.

Не называют вазовцы и точных сроков начала продаж новой Лада Гранта с «автоматом»: известно лишь, что автомобиль начнут продавать в течение третьего квартала 2012 года.

Характеристики, плюсы и минусы автоматической КПП на «Ладе Гранте»

На «Ладу Гранту» устанавливают японский 4-скоростной автомат Jatco JF414E (AY-K3) класса «мини» с электронным управлением. Передаточное число главной передачи — 4,081. Коробки, подобные Jatco JF414E, устанавливают на бюджетных городских переднеприводных автомобилях, с объемом двигателя до 1600 куб. сантиметров. Характеристики автомата «Лады Гранты» лифтбек сходны с характеристиками АКПП JF404E, использовавшейся в модельной линейке Datsun и Nissan. Автоматическая коробка Jatco JF414E считается простой и надежной, адекватно переключает режимы и удобна в эксплуатации. Рассмотрим подробнее технические характеристики АКПП «Лада Гранта».

Режимы работы

• P (Parking) — паркинг. Двигатель и трансмиссия разъединены, ПП нейтральна, коробка передач заблокирована. Применяется для стоянки.
• N (Neutral) — нейтральная. Двигатель и трансмиссия разъединены, тормоза автомобиля не заблокированы. Нейтральный режим используется только для передвижения на небольшие расстояния и ручной буксировки заведенных авто.
• R (Reverse) — задняя передача. Движок и трансмиссия соединены, ПП в состоянии реверса. Движение задним ходом.
• D (Drive) — движение вперед. Двигатель и трансмиссия соединены, Движение вперед.
• 1 – исключительно первая передача. Движение вперед с ограничением до 1-й передачи.
• 2 – езда на второй передаче. Движение вперед с ограничением до 2-й передачи.

АКПП на Lada Granta

И в завершение OVERDRIVE — O/D — включение/выключение режима повышенной передачи. Дает возможность автоматической блокировки гидротрансформатора на 4-й передаче. Снижает температуру КПП и расход топлива, а при поездках с постоянной скоростью уменьшает износ коробки передач.

Плюсы

АКПП Jatco Lada Granta обладает большим ресурсом. Технические характеристики АКПП «Лады Гранты» превосходят характеристики робота, РКПП. Коробка корректно отрабатывает передачи и отличается плавностью хода.

КПП не имеет серьезных недостатков, но требует корректной эксплуатации и соблюдения регламента обслуживания. В отличие от механики, не требует от водителя специальных навыков управления.

Минусы

«Лада Гранта», укомплектованная АКПП, дороже моделей с механикой и РКПП.

К минусам относят следующие особенности:

• Автомат отличается от механики увеличенным расходом топлива.
• Ресурс АКПП меньше МКПП.
• Существует опасность перегрева АКПП, а также риск ее поломки при длительном движении с пробуксовкой.

Механика же в ремонте и обслуживании самая дешевая.
