Обзор сигнализации starline a9

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

Например, на сигнализациях старого поколения, вроде Старлайн а94, нет возможности самостоятельно запрограммировать длительность турботаймера, поэтому удобнее будет извлечь ключ из замка зажигания и активировать режим охраны.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке. При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Возможные проблемы и их решение

Если в работе Starline Twage A9 возникают сбои, настройки можно сбросить. Для этого 10 раз нажимают на клавишу Валет.

Всё что понадобилось мне из неё:

1.Сброс на заводские установки

Существует возможность сброса значений всех программируемых функций на заводские предустановки. Для этого необходимо проделать следующую процедуру: 1. Включите зажигание и нажмите сервисную кнопку 10 раз. 2. Выключите зажигание. Прозвучат 10 сигналов сирены, индицирующих вход в режим сброса. 3. Нажмите сервисную кнопку 1 раз. Последует 1 сигнал сирены. 4. Нажмите кнопку 1 брелка. Последует 1 короткий звуковой сигнал, подтверждающий сброс на заводские установки. 5. Для выхода из режима сброса переключите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов и мелодичный сигнал брелка.

Всё так и сделал но чудо не произошло, ещё пару дней на всяких форумах и наткнулся на запись о настройках кнопки 1 и 2 и понял что они у меня все сбитые !

2.Программирование кнопки 1 брелка

Назначение кнопки 1 брелка сигнализации Starline a9 программируется и может изменяться самим владельцем автомобиля неограниченное число раз. Для удобства пользования сигнализацией рекомендуется запрограммировать эту кнопку для включения/ выключения режима охраны. Программирование производится в следующем порядке: 1. Быстро нажмите кнопку 3 брелка два или более раз для появления курсора. 2. Нажатиями кнопки 3 брелка установите курсор в положение, соответствующее нужной команде (например, команде включения и выключения режима охраны arm ) 3. Нажмите кнопку 3 брелка и удерживайте в нажатом положении 6 секунд до появления 2, а затем еще 3 звуковых сигналов. 4. Нажмите кнопку 1 брелка для активации выбранной функции. В дальнейшем при пользовании сигнализацией короткое нажатие кнопки 1 брелка будет приводить к выполнению назначенной ей команды (включению и выключению режима охраны). В момент нажатия кнопки будет загораться иконка, соответствующая запрограммированной функции. Примечание. Для перепрограммирования назначения кнопки 1 нужно проделать описанную процедуру заново. Назначение кнопки 1 будет заменено на новое. Далее инструкция по эксплуатации написана с учетом того, что кнопка 1 запрограммирована для включения и выключения режима охраны.

Назначение кнопки 2 брелка

Назначение кнопки 2 брелка автосигнализации Starline a9 определяется текущим положением курсора на дисплее брелка. Перемещение курсора производится нажатиями кнопки 3 брелка в следующем порядке: 1. Быстро нажмите кнопку 3 брелка два или более раз для начала движения курсора. 2. При нажатиях кнопки 3 курсор будет циклически перемещаться по иконкам, обозначенным буквами на схеме дисплея. Последовательными нажатиями кнопки 3 брелка установите курсор в положение, соответствующее нужной команде. Следующее нажатие кнопки 2 брелка приведет к выполнению выбранной команды

Всё так и сделал, установил первую кнопку ARM включения и выключения режима охраны. И пошёл снова пробовать сбросить до заводских настроек. И вуаля=) Всё работает

Программирование функций и параметров работы

Некоторые функции и параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка без необходимости доступа к центральному блоку. Перечень функций приведен в таблице ниже.

Порядок программирования следующий:

Включите зажигание и нажмите сервисную кнопку 6 раз. Выключите зажигание. Последуют 6 вспышек светодиода, и прозвучат 6 сигналов сирены, индицирующих вход в режим программирования. Нажмите сервисную кнопку необходимое число раз, равное номеру выбранной функции. Каждое нажатие сервисной кнопки будет сопровождаться загоранием светодиодного индикатора и короткими звуковыми сигналами, индицирующими номер текущей выбранной функции. Каждое пятое нажатие- длинным звуковым сигналом. В течение 10 секунд нажмите кнопку 1 или 2 брелка коротко (0,5 сек) или длительно (3 сек), в зависимости от желаемого состояния выбранной функции. В подтверждение последует 1, 2, 3 или 4 коротких звуковых сигнала сирены и брелка, в зависимости от установленного значения функции. Для перехода к следующей функции нажмите сервисную кнопку, а затем нажатием кнопки брелка установите нужное значение функции. Повторите эту процедуру для всех функций, требующих изменений. Для выхода из режима программирования перевключите зажигание или дождитесь автоматического выхода системы. В подтверждение последуют 5 вспышек габаритов.

Возможные проблемы

После установки сигнализации и произведения всех настроек, случается такое, что не работает турботаймер. Причин этому может быть несколько.

• Подключение сигнализации к цепи запуска двигателя произведено не корректно;
• Заводские и сервисные настройки не позволяют активировать режим турботаймера;
• Отключен стояночный тормоз автомобиля с МКПП или не активирован режим Parking в автомобилях с АКПП;
• Не активирован режим ТУРБО на экране брелока.

Каждый из вариантов является связующим звеном процесса подключения режима, поэтому задаваясь вопросом как поставить турботаймер на Starline, необходимо учесть требования производителя и проверить исправность произведенных настроек. Только после этого можно эффективно использовать функцию турботаймера, обеспечивающего исправную работу узлов выпускной системы и защищающего турбированный двигатель от поломок.

Комплектность

В первую очередь надо ознакомиться с комплектацией поставки Twage А9. Сюда вошли следующие элементы:

1. Управляющий процессор, центральный. Он помещается в корпус из пластика.
2. Устройство для передачи и приёмов сигнала. Оно имеет датчик для измерения температуры в салоне машины, а также снабжено встроенной антенной.
3. Базовый брелок управления нужен для двусторонней связи. У него имеется дисплей, устройство технически сложное.
4. Вспомогательный брелок. Он не такой функциональный, обеспечивает одностороннюю связь. Радиус действия у него существенно меньше.
5. Нанесение удара определит датчик, имеющий два уровня чувствительности.
6. Температура в моторном отсеке также фиксируется дополнительным датчиком.
7. В сборе с проводкой имеется клавиша настройки.
8. Можно зрительно определить общее состояние системы благодаря индикатору.
9. Поставляются в комплекте и жгуты проводки.
10. Есть концевой переключатель на капот машины.
11. Если предпринимаются попытка угона автомобиля, можно активировать особой кнопкой опцию антиограбления.

Обязательно поставляется в комплекте и полный пакет технической документации.

Без автозапуска

Для монтажа автосигнализации потребуется набор стандартных инструментов:

• ключи и накидные головки различного диаметра;
• дрель, промышленный фен;
• паяльные принадлежности: лампа, олово, канифоль и т.д.;
• термоусадочные трубки, изоляционная лента.

Все провода автосигнализации Старлайн А9 должны укладываться вдали от источников помех. К ним относятся катушки зажигания, высоковольтные бронепровода

Важно, чтобы они не соприкасались с движущимися деталями ходовой части. Все бесконтактные соединения припаиваются и качественно изолируются

Подключение управляющего блока и основных компонентов осуществляется только после окончания монтажа. Приемопередатчик работает через стандартный 5-ти контактный разъем, который подсоединяется к центральному блоку.

Датчик удара контактируется через четыре провода, который тоже входят в комплектацию. Светодиодный индикатор подключается в двухконтактный разъем. А датчик температуры двигателя запитывается через 2-х проводной кабель.

Далее подключаются основные провода, отвечающие за главные функции работы сигнализации. Прежде всего, осуществляется установка встроенной цепи блокировки двигателя.

Размыкается заводская цепь между замком зажигания и стартером. В этот промежуток подключается черно-белый и черно-желтый провод 6-ти контактного разъема. При этом максимальный показатель силы тока не должен превышать 40А.

В разрыв может подключаться дополнительное реле. Это нужно для программирования различных функций. Подключение внешней цепи блокировки двигателя с использованием беспроводной блокировки существенно увеличивает защиту авто, а также снижает шансы на угон автомобиля.

Сигнализация подключается к замкам отпирания багажника. Сюда отходит желто-черный провод, а для этой операции используется дополнительное реле. Аналогичным образом можно подсоединить сигнализацию Старлайн А9 к ближнему свету фар для активации опции «Световая дорожка». За это отвечает желто-красный провод.

Автосигнализация Старлайн А9 Твейг имеет опцию управления центральным замком. Кабели выведены на 6-ти контактный разъем, а максимальная сила тока в этом случае не должна превышать отметку 15А.

Функции сигнализации

Благодаря наличию системы Starline A9 автовладелец может не переживать относительно потенциального угона машины благодаря тому, что она контролирует несколько самых уязвимых зон последней.

Речь идёт о таких зонах, как:

1. двигатель внутреннего сгорания;
2. элементы кузова, которые можно открыть;
3. ручной тормоз.

Первая из них защищена с помощью электроблокиратора, ограничивающего запуск. Вторую охраняют концевые выключатели, как дополнительные, так и штатные. Ну а несанкционированный допуск к третьей зоне ограничен специальной защитой, подключённой к штатному выключателю.

Для охраны перечисленных зон противоугонным устройством используется три степени защиты:

• дополнительно защищённый кодовый сигнал схемы управления, способный к динамическому изменению — это существенно снижает опасность его перехвата код-грабберами;
• способность системы запоминать последние настройки при отключении питания;
• возможность отключения звуковой сигнализации без снятия транспортного средства с охранного режима.

В целом же функции сигнальной системы мануал по настройке делит на защитные и сервисные. Среди первых выделяют:

• срабатывание тревожных сигналов в случае угрозы, если авто стоит на охранном режиме;
• подача тревожного оповещения на пульты управления;
• дистанционное включение панического режима;
• функция предотвращения ограбления активируемый как дистанционно, так и сервисной кнопкой Валет;
• функция иммобилизации;
• турботаймер;
• возможность заблокировать двигатель даже на случай демонтажа противоугонного устройства.

Что же касается сервисных функций, то их довольно много:

• mute — беззвучная охрана;
• возможность ставить машину на охрану даже с работающим мотором;
• функция беззвучного включения и выключения охранного режима;
• постановка на охрану без брелка;
• задержка включения охранной функции сигналки до того как погаснет свет в салоне;
• автоматическая активация охраны после случайного выключения системы;
• возможность самодиагностики при каждом включении или выключении сигнализации;
• дистанционное регулирование уровней работы датчика удара;
• дистанционное отпирание и запирание замков;
• управление главным замком через замок зажигания;
• двухимпульсное и двухшаговое отпирание дверных замков;
• функция комфорт;
• четыре дополнительных канала управления;
• дистанционное управление освещением в салоне;
• возможность поиска машины на стоянке;
• наличие сервисной кнопки Valet;
• «панический» режим;
• отключение охранного режима без брелка;
• индикаторы температуры салона;
• возможность следить за текущим временем;
• возможность дистанционно стирать из памяти старые брелки;
• дистанционное добавление новых пультов управления;
• дистанционное программирование сигналки;
• сброс настроек до заводских;
• энергосберегающий режим жк-дисплея брелка;
• дистанционный вызов авто.

Перечисленные возможности — не единственные, которым может похвастать Старлайн А9. Более подробно о них можно узнать из подробной инструкции от производителя.

Эксплуатация сигнализации Старлайн А9

Для максимального удобства при эксплуатации системы желательно всегда иметь при себе оба брелока. Их нельзя подвергать воздействию влаги, не стоит их ронять, ударять

Важно также вовремя менять элементы питания, поскольку при снижении заряда, брелоки начинают работать хуже, у них становится меньше радиус действия

Программирование функций

Когда система уже подключена к бортовой сети автомобиля, важно заняться настройками. Запоминайте пошаговый алгоритм:

1. В первую очередь активируется зажигание. Надо нажать клавишу Valet шесть раз подряд.
2. Затем зажигание выключается. Прозвучит шесть гудков сирены, шесть раз вспыхнет диод на приборной панели. Это значит, что система уже готова к программированию.
3. Каждую функцию выбираем клавишей Valet. Число нажатий – номер функции. Каждое нажатие подтвердят диод и сирена.
4. За 10 секунд надо нажать клавиши 1 или 2 на брелоке.
5. Когда одна функция записана, можно переходить к следующей опции, нажав клавишу сервиса.
6. Если записаны все опции, нужно выходить из режима настройки. Можно подождать. После нескольких секунд простоя система сама закончит программирование. Пять миганий аварийной сигнализации – подтверждение выхода.

Когда что-то идёт не так, можно сбросить настройки. Просто нажмите Valet 10 раз.

Комбинации клавиш брелока

Большую часть комбинации клавиш мы уже рассмотрели, изучая особенности брелоков. Но есть некоторые комбинации, которые особенно часто используются. Остановимся на них:

1. Режим паники – хороший вариант, если возле автомобиля замечены подозрительные лица. Сочетанием кнопок 1 и 2 можно включить сирену.
2. Таймер на коммуникаторе настраивается комбинацией кнопок 2 и 3.
3. Чтобы настроить подсветку, необходимо нажимать кнопки 1 и 3.

В целом система автосигнализации достаточно проста и понятна в управлении. Автолюбители очень быстро привыкают к ней, начинают использовать все опции без затруднений.

Старлайн А9 Тваге представляет собой охранную сигнализацию для автомобиля, которая оснащена автозапуском и обратной связью. Производитель уже несколько лет не выпускает данную модель прибора, однако автовладельцы продолжают активно покупать такую охранку. Повышенный спрос объясняется простотой, надежностью, низкой ценой и исправной работой в сложных климатических условиях.

Установка сигнализации Старлайн А39

Существуют определенные правила монтажа автосигнализации

Неважно, на какую модель устанавливается Starline A39: Мазду6, Hyundai или Skoda 2018-го года: расположение определенных элементов будет одинаковым

Для установки сигнализации Starline А39 на авто потребуется:

• набор ключей с накидными головками;
• дрель со сверлами;
• набор для пайки: паяльная лампа, канифоль, олово и т.д.;
• термоусадочные трубки, изоляционная лента.

1. Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.
2. Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.
3. Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.
4. В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.
5. Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.
6. Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.
7. Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.
8. Сначала монтируются все узлы, а затем система подключается, согласно схеме, указанной далее.

• черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
• красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания.

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

• красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
• провод синего цвета подключается к педали тормоза;
• желто-черный кабель присоединяется к кнопке старта;
• желтый и зеленый контакт остаются незадействованными.

Для реализации автозапуска и турботаймера используется дополнительный алгоритм:

• красный провод подключается к батарее;
• желтый кабель к системе зажигания;
• зеленый – к выходу АСС;
• синий является дублирующим;
• черно-желтый контакт подсоединяется к стартеру.

Как правильно установить своими руками?

Чтобы самостоятельно установить сигнализацию, предварительно для этого необходимо отключить аккумулятор, открыв капот и сбросив клемму. Это позволит предотвратить возможное замыкание в процессе монтажа.

Рекомендации по размещению и монтажу

При установке надо учитывать следующие нюансы:

1. Микропроцессорный модуль размещается в салоне автомобиля, в максимально скрытом месте. Рекомендуется установить устройство под комбинацией приборов, чтобы обеспечить минимальную длину проводников. Блок должен размещаться разъемом вниз, чтобы не допустить возможного стекания влаги по проводам внутрь устройства. Для фиксации модуля используются саморезы или пластиковые стяжки.
2. Антенный адаптер фиксируется на внутренней части лобового или заднего стекла, которую предварительно надо очистить и обезжирить. При установке учитывают, что расстояние между приемопередатчиком и металлическими изделиями и частями кузова должно составить не больше 5 см. Нельзя располагать устройство рядом с источниками тепла, поскольку внутри находится температурный контроллер, и это повлияет на показания для запуска двигателя.
3. Сирена ставится в подкапотном пространстве, ее нельзя размещать в местах с повышенной влажностью и температурными перепадами. Для предотвращения скопления влаги внутри устройства оно устанавливается рупором вниз. После монтажа надо удостовериться, что к сирене и проводам, по которым она подключена, нет доступа из-под днища авто.
4. Контроллер чувствительности размещается в центральной части кузова автомобиля, в салоне. Для установки можно выбрать любое место, главное, чтобы датчик был жестко зафиксирован. При выборе зоны монтажа надо учесть, что у потребителя должен быть свободный доступ к регулировкам контроллера.
5. Выносной датчик температуры необходимо зафиксировать непосредственно на корпусе силового агрегата или на других металлических частях, примыкающих к нему. Правильность считывания информации о температурном уровне мотора зависит от расположения устройства.
6. Диодная лампа состояния сигнализации фиксируется на центральной консоли, в наиболее видном месте. Возможно, для установки индикатора потребуется сделать отверстия в приборной панели. Необходимо действовать аккуратно, чтобы не нарушить эстетику салона.
7. В скрытом и недоступном для посторонних глаз месте устанавливается сервисная клавиша «Валет». У потребителя должен быть свободный доступ к кнопке, когда он сидит в кресле водителя.
8. На капот устанавливается концевой переключатель.

Пользователь Artemiy рассказал, как установить противоугонную систему Старлайн Б9 на примере автомобиля Лада с описанием нюансов подключения сигнализации.

Рекомендации по прокладке и подключению проводов

Укладка кабелей должна осуществляться подальше от источников электрических помех. Имеются в виду катушки зажигания, высоковольтные кабели свечей и т. д. Нельзя допустить, чтобы провода соприкасались с подвижными частями транспортного средства, такими как педали, рулевые тяги. Подключение всех компонентов выполняется после их установки.

Особенности соединения:

1. Антенный адаптер необходимо подключить к пятиконтактной колодке. Для этого используется соответствующий провод.
2. Диодную лампу надо подсоединить к двухконтактному штекеру.
3. Для подключения сервисной клавиши «Валет» также используется колодка на два контакта.
4. Контроллер чувствительности соединяется с микропроцессорным модулем посредством четырехпроводных кабелей, которые входят в комплект. После выполнения подключения производится программирование устройства и регулировка его параметров.
5. Для подсоединения контроллера температуры двигателя используется двухпроводной кабель. Один из контактов соединяется с серо-оранжевым проводником. Второй кабель надо подключить к черному элементу 18-контактной колодки, полярность при этом неважна.

Схемы подключения

После установки всех компонентов производится подключение сигнализации. При наращивании кабелей необходимо использовать метод пайки, скручивание не допускается. Рекомендуется дополнительно обмотать провод изолентой или установить на него термоусадочную трубку.

Схема подключения 18-контактного разъема

Если контроллеры будут подключены неправильно, это приведет к ложным срабатываниям сигнализации.

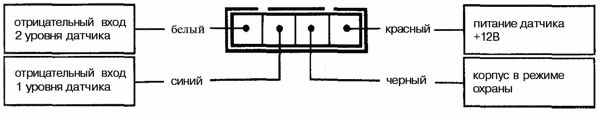

Подключение 4-контактных разъёмов датчика удара и дополнительного датчика

Для реализации автоматического старта ДВС (двигателя внутреннего сгорания) необходимо выполнить правильное подсоединение реле. Обозначение всех кабелей на разъеме представлено на карте.

Схема подключения 6-контактного разъема автозапуска

Что и как программировать

Для рассматриваемой здесь системы подходит простая таблица настроек:

Параметры, изменяемые программно

Число опций, характерных для модели Starline Twage A9, равно 16-ти. Семь из них, как видим, связаны автозапуском. Чтобы выполнить настройку, понадобится любой из брелков. Значения 3 и 4 задают так: клавишу 1 или 2 жмут и удерживают три секунды. Это верно, если используется главный брелок.

Здесь дан комментарий к пункту 15. Допустим, выполнены три условия:

1. Сигнализацию установили на авто с МКП;
2. Все подключено согласно инструкции;
3. При удалении ключа из замка звук работающего мотора меняется.

Если все утверждения верны, используйте настройку SAFE. В любом другом случае оставляют вариант AUTO. Как видите, все просто.

Указанный выше совет важен в двух случаях: если реализуется автозапуск или если нужен турботаймер. Речь идет о таймере, встроенном в сигналку. Кстати, последний еще нужно включить (опция 16).

Задействовав пункт SAFE, владелец должен будет нажимать кнопку брелока – поддержка зажигания иначе не включится. Здесь речь шла о процедуре, выполняемой в ходе эксплуатации.

Сначала – ручник, затем кнопка

Важное было рассмотрено, остался один список:

1. Включив зажигание, кнопку Valet нажимают 6 раз;
2. Зажигание выключают – последует звук сирены и 6 вспышек индикатора;
3. Кнопку Valet нажимают 1 раз, следует короткий звук сирены, кнопку нажимают еще раз и т.д.;
4. Выбрав номер опции на шаге 3, устанавливают новое значение, для чего используется любой из брелков;
5. Автосигнализация может вернуться к «обычному режиму»: достаточно включить зажигание либо выждать 10 секунд.

Именно так, а не иначе, систему Starline Twage A9 нужно программировать.

Настройка брелка

Пульты Starline A9 дают возможность в дистанционном режиме настроить работу противоугонной системы. С их помощью включают и отключают охранный режим, открывают и запирают двери, багажники. Они позволяют осуществлять автоматический завод двигателя. Все настройки пультов достаточно просты, чтобы программировать их самостоятельно, пользуясь иллюстрированной фото элементов инструкцией от производителя.

Как настроить время на брелке Старлайн А9

От правильной установки времени встроенного хронометра зависит корректная работа многих функций устройства. Формат — двенадцатичасовой, где время до полудня обозначается как АМ, а после как РМ. При замене батареек происходит обнуление показаний часов.

• зажать третью кнопку основного брелка и дождаться пока появится двойной мелодичный звук, а индикатор времени — замигает;
• выставить показания часа с помощью кнопок номер один и два — первая из них отвечает за увеличение, а вторая за уменьшение, а быстрое изменение происходит через зажатие клавиши;
• для перехода к установке показаний минут нажимают кратковременно третью клавишу;
• выставление минут происходит по такому же алгоритму, что и часов;
• в конце вновь зажимают третью кнопку пока не прозвучит сигнал пульта.

Сразу после настройки времени можно переходить к активации параметров автозапуска двигателя.

Как включить звук на брелке сигнализации

Чтобы подключить режим охраны авто с сиреной, необходимо предварительно выключить зажигание и запереть двери с багажником. Стояночный тормоз надо поставить на рабочий режим. Постановка на охранный режим производится нажатием кнопки номер 1.

Как запрограммировать брелок на автозапуск

С помощью брелков системы Старлайн А9 возможен автоматический запуск мотора автомобиля по таймеру, будильнику или по температуре окружающей среды. В случае, если транспортное средство управляется с помощью ручной коробки передач, первым делом задействуют программную нейтраль. Делается это так:

• автомобиль ставится на стоянку без глушения двигателя;
• рычаг коробки передач устанавливается в нейтральное положение, а стояночный тормоз вытягивается;
• зажигание выключается и из замка достаётся ключ;
• при продолжающем работу ДВС, выходят из салона транспортного средства и за два десятка секунд активируют охранную систему первой кнопкой пульта, после чего происходит остановка мотора, если не включён режим турботаймера.

1. выбором на жк-дисплее третьей кнопкой основного брелка иконки с обозначением автозавода и активацией его с помощью второй клавиши;
2. долговременным воздействием на первую клавишу.

В случае успешного пуска, автовладелец сможет наблюдать тройную вспышку габаритных фар и услышит тройной звук сирены в сочетании с мелодичным сигналом брелка. На дисплее пульта высветится пиктограмма включённого двигателя вместе с отсчётом времени до его остановки.

Технические характеристики A9

Модель автомобильной сигналки Starline Twage имеет характеристики:

• рабочая частота радиопередатчика — 433,92 МГц;
• радиус подачи сигналов коммуникативным брелком (с дисплеем) — 600 м;
• радиус приема пейджером сигналов, подаваемых головным блоком — 1200 м;
• дистанция действия вспомогательного пульта управления — не более 15 м;
• тип конструкции сенсора удара — пьезоэлектрический элемент;
• допустимая температура работы головного блока — от минус 40 ºС до плюс 85 ºС;
• напряжение на клеммах питания — не выше 18 В и не ниже 9 В;
• ток, забираемый сигнализацией в дежурном режиме — 0,25 мА.

Заявленные расстояния подачи и приема сигналов достигаются только на открытом пространстве. В городской застройке и при наличии помех дистанция приема сокращается в несколько раз.

Конструкция монтажных плат головного блока Твейдж А9 допускает значения рабочего тока, указанные в таблице.

Назначение цепи	Номинальное значение тока, А
Подача сигналов на сирену	2,0
Работа внешней световой сигнализации (дублирована)	7,5 (каждая)
Управление работой замков дверей пассажирского салона	15,0
Система зажигания	40,0
Дополнительное оснащение АСС	40,0
Запуск двигателя стартером	40,0
Контроллер системы управления двигателем	40,0
Дополнительные функции комплекса	0,3

Комплектация и характеристики сигнализации Старлайн А91 с автозапуском

Покупая сигнализацию Старлайн А91 (цена девайса варьируется в пределах 3500-4000 рублей), автомобилист получает целый комплект дополнительного оборудования, куда входят:

• Инструкция по монтажу и использованию охраны;
• Два фирменных брелока (основной, с ЖК экраном и запасной);
• Сменная батарейка;
• Модуль управления;
• Антенна;
• Датчик удара;
• Штатный чехол;
• Набор проводов для соединения комплектующих частей (как подключить сигнализацию к авто, мы рассмотрим далее в статье);
• Датчик для подкапотного пространства;
• Измеритель температурных режимов;
• Сервисная клавиша (где находится кнопка валет на сигнализации Старлайн А91 и как ее использовать, мы расскажем в подробной инструкции ниже).

После установке перечисленных комплектующих на свой автомобиль, владелец может использовать представленный девайс не только в качестве звуковой или бесшумной охраны, но и для:

• Управления центральным замком;
• Прогрева мотора и салона (как выставить время автоматического запуска двигателя и указать необходимую температуру нагрева, мы выясним немного позже);
• Настройки иммобилайзера.

При этом, девайс способен улавливать сигнал от брелока в 4 каналах, на расстоянии от 700 до 1500 метров. А для его питания достаточно 25 мАч, которые можно получить от 12-вольтового аккумулятора.

Настройка турботаймера

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Программирование турботаймера для А9 и А61

Порядок программирования функции на брелоках этих версий осуществляется так:

1. Активировать работу двигателя.
2. «Кликнуть» на сервисную клавишу шесть раз подряд.
3. Деактивировать ДВС. Прозвучат 6 коротких звуковых сигналов сирены.
4. Нажать на кнопку Valet шестнадцать раз.
5. С помощью клавиш основного брелока следует настраивать необходимое время работы турботаймера в соответствии с таблицей. Данные действия следует произвести не позднее 10 секунд после нажатий на сервисную кнопку, иначе режим программирования автоматически завершится.
6. Включить систему зажигания.

Таблица: настройка времени турботаймера на брелоках Старлайн А9 и А61

Кнопка на брелоке	Количество подтверждающих сигналов	Устанавливаемое время работы турботаймера
1 (кратко)	1	Деактивирован (по умолчанию)
2 (кратко)	2	1 минута
1 (длительно)	3	3 минуты
2 (длительно)	4	6 минут

Видео: процесс работы турботаймера на модели StarLine A61

Снято пользователем Филипп Галаничев.

Программирование турботаймера на моделях А91 и В9

Алгоритм программирования турботаймера Старлайн А91 и В9:

1. Деактивировать работу двигателя.
2. «Кликнуть» на сервисную клавишу шесть раз подряд.
3. Активировать ДВС, после чего сирена прозвучит 6 раз.
4. Повторно нажать на сервисную клавишу.
5. Настроить время работы турботаймера с помощью главного пульта дистанционного управления в соответствии с таблицей.
6. Выключить зажигание.

Таблица: настройка времени турботаймера на брелоках Старлайн В9 и А91

Кнопка на брелоке	Количество подтверждающих сигналов	Устанавливаемое время работы турботаймера
1 (кратко)	1	1 минута (по умолчанию)
2 (кратко)	2	2 минуты
3 (кратко)	3	3 минуты
1 (длительно)	4	4 минуты

Программирование турботаймера на брелоках А92

Настройка турботаймера автомобильной сигнализации А92, оборудованной пьезоэлектрическим датчиком и автозапуском:

1. Активировать работу двигателя.
2. «Кликнуть» по клавише Valet шесть раз.
3. Заглушить ДВС, при этом прозвучит 6 гудков сирены.
4. Нажать на сервисную клавишу ещё 1 раз.
5. Используя кнопки основного брелока, выставить время работы турботаймера в соответствии с таблицей.
6. Деактивировать систему зажигания.

Таблица: настройка времени турботаймера на брелоке Старлайн А92

Кнопка на брелоке	Количество подтверждающих сигналов	Устанавливаемое время работы турботаймера
1 (кратко)	1	Деактивирован (по умолчанию)
2 (кратко)	2	1 минута
3 (кратко)	3	3 минуты
1 (длительно, затем еще раз кратко)	3	6 минут

Программирование и настройка турботаймера на моделях A93 и Е91

Программировать турботаймер «сигналки» Старлайн А93 и Е91 можно курсорным методом на основном брелоке:

1. Зажать кнопку 2 или 3 до двойного звукового сигнала, на дисплее пульта должна выделиться нижняя левая пиктограмма.
2. С помощью клавиш 2, 3 и 4 переместить курсор на иконку с надписью «Turbo».
3. «Кликнуть» на кнопку 1, зуммер брелока сработает 3 раза, световая сигнализация мигнет дважды.
4. На числовой панели пульта высветится надпись «r01», где 01 — количество минут работы турботаймера.
5. Используя клавишу 1, выставить требуемое время функционирования (от 1 до 6 минут). Шаг настройки равен 1 минуте.
6. Для сохранения введенных значений зажать кнопку 1, пока не прозвучит звуковой сигнал.
7. Убедиться в том, что пиктограмма «Турбо» стала отображаться на дисплее.

Программирование опции турботаймера на брелоках версии A94

Настройка турботаймера противоугонной системы Старлайн А94:

1. Убедиться, что зажигание выключено и заглушен двигатель автомобиля.
2. Пять раз нажать на сервисную кнопку.
3. Завести ДВС. Зуммер пульта управления воспроизведет короткий сигнал.
4. Клавишами 2 или 3 на основном брелоке выбрать пункт «SF».
5. Зажать кнопку 3 до звукового сигнала, затем «кликнуть» на нее еще раз. На пульте высветится номер программируемой опции.
6. Клавишами 2 или 3 выбрать функцию 17.
7. С помощью кнопки 1 выставить необходимое значение времени таймера.
8. Заглушить двигатель.

Таблица настройки времени турботаймера на брелоке Старлайн А94

Состояние	Устанавливаемое время работы турботаймера
1	Деактивирован (по умолчанию)
2	1 минута
3	3 минуты
4	6 минут

Четырехкнопочный пульт Старлайн (А94)

Добавление блокировок

Снова приводим базовую схему, взятую из инструкции:

Установка блокирующего реле

Здесь, как видите, используется одна пара контактов – нормально замкнутые (НЗ). Интересно, что в памяти процессора будет задан другой вариант (НР). При настройке присвойте функции 15 значение 3. И схема начнет работать.

В разрыв цепи стартера, как указано в первой главе, включают два провода из силового разъема. Тем самым реализуется еще одна блокировка: сигнализация не замыкает контакты, когда охрана задействована. Плохо то, что блокировать стартер – занятие почти бесполезное. Мотор при угоне заводят «с ручки».

Каждая автосигнализация может контролировать и нормально разомкнутые контакты. Но систему Starline Twage A9, а также другие сигналки Starline к таким реле лучше не подключать. Просто, не всегда получается завести двигатель. Речь, притом, идет о старте «с ключа».
