Карбюратор газ 53

Особенности конструкции модели К-126

Карбюратор модели К-126 у ГАЗ-53 является двухкамерной деталью, у которого ниспадающий поток горючей смеси. У него также есть экономайзер с механическим приводом и ускорительным насосом.

Его корпус состоит из верхней, средней и нижней части, каждая из которых соединяется винтами, а уже топливо будет поступать в поплавковую камеру через сетчатый фильтр. В качестве пускового устройства карбюратор К-126 имеет воздушную заслонку — у неё есть воздушный клапан, который призван предотвращать образование обогащенной смеси в тот момент, когда запускается двигатель. А у каждой из двух камер существует собственная автономная система холостого хода.

Размер карбюратора ГАЗ-53

От автора

Карбюраторы серии К-126 представляют собой целое поколение карбюраторов, выпускавшихся Ленинградским карбюраторным заводом «ЛЕНКАРЗ», впоследствии ставшим АО «ПЕКАР» (Петербургские карбюраторы), почти сорок лет. Они появились в 1964 году на легендарных автомобилях ГАЗ-53 и ГАЗ-66 одновременно с новым тогда еще двигателем ЗМЗ-53. Эти двигатели, Заволжского моторного завода заменили собой знаменитый ГАЗ-51 вместе с применявшимся на нем однокамерным карбюратором.

Чуть позже с 1968 года Павловский автобусный завод начал выпуск автобусов ПАЗ-672, в семидесятых годах появилась модификация ПАЗ-3201,позднее ПАЗ-3205 и на всех устанавливается двигатель, сделанный на базе того же, что применялся на грузовиках, но с дополнительными элементами. Система питания не изменялась, и карбюратор тоже был, соответственно, семейства К-126.

Следует помнить, что карбюратор является лишь частью сложного комплекса, именуемого двигатель. Если, например, должным образом не работает система зажигания, мала компрессия в цилиндрах, негерметичен впускной тракт, то возлагать ответственность за «провалы» или большой расход топлива только на карбюратор, по крайней мере, нелогично. Необходимо отличать дефекты, относящиеся именно к системе питания, их характерные проявления во время движения, узлы, которые могут нести за это ответственность. Для понимания процессов, происходящих в карбюраторе, начало книги отводится описанию теории регулирования искровых ДВС и карбюрации.

В настоящее время Павловские автобусы являются практически единственными потребителями восьмицилиндровых двигателей ЗМЗ. Соответственно, карбюраторы семейства К-126 все реже встречаются в практике ремонтных служб. При этом эксплуатация карбюраторов продолжает задавать вопросы, на которые требуются ответы. Последний раздел книги посвящен выявлению возможных неисправностей карбюраторов и способам их устранения. Не надейтесь, однако, что найдете универсальную «отмычку» по устранению каждого возможного дефекта. Оцените ситуацию сами, прочтите то, что сказано в первом разделе, «приложите» это к вашей конкретной проблеме. Проведите полностью комплекс работ по регулировке узлов карбюратора. Книга рассчитана, прежде всего, на рядовых водителей и лиц, проводящих обслуживание или ремонт систем питания в автобусных или автомобильных парках. Надеюсь, что после изучения книги у них не возникнет более вопросов касающихся данного семейства карбюраторов.

Как Правильно Отрегулировать Карбюратор Газ 53

Регулировка карбюратора ГАЗ-53

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

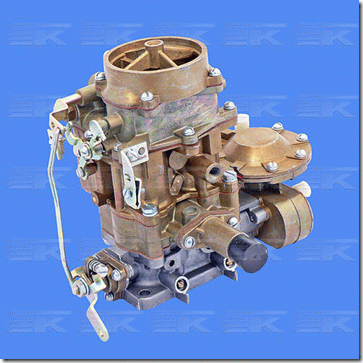

Так выглядит установленный на ГАЗ 53 карбюратор

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи

Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью

Карбюратор ГАЗ 53 имеет двухкамерную систему, каждая из них работает на 4 цилиндра. Дроссельная заслонка снабжена приводом сразу на обе камеры, поэтому топливо дозируется синхронно на все цилиндры. Для рационального расхода топлива на разных режимах двигателя в карбюраторе предусмотрено несколько систем для регулирования состава топливной смеси (ТС).

Так выглядит установленный на ГАЗ 53 карбюратор

На ГАЗ-53 установлен карбюратор марки К-135. На карбюраторе установлена сбалансированная поплавковая камера. Он способен одновременно открывать дроссельные заслонки.

Карбюратор изначально имел марку К126Б, последующая его модификация К135 (К135М). Принципиально модели почти ничем не отличаются, только изменились схема регулирования устройства, и на последних выпусках убрали из поплавковой камеры удобное смотровое окошко. Теперь увидеть уровень бензина стало невозможно.

Общее устройство

Схема карбюратора К 135 достаточно проста. Фактически он представляет собой два независимых узла, собранных в одном корпусе и объединенных общей поплавковой камерой. Соответственно, имеются и две дозирующие системы. В их состав входит основной диффузор, в сужении которого расположен распылитель топлива. Ниже находится смесительная камера, выход смеси из которой регулируется заслонкой газа.

Заслонки имеют общую ось, чем обеспечивается практически одинаковый объем воздуха, проходящего через камеры карбюратора. Ось заслонок связана тягами с педалью акселератора автомобиля.

Дозирующая система обеспечивает подачу топлива в пропорциональном отношении к подающемуся воздуху. Ключевым элементом системы является диффузор с узким каналом. При прохождении через него воздуха создается пониженное давление, зависящее от скорости проходящего потока. За счет этого явления осуществляется забор топлива через главный топливный жиклер из поплавковой камеры. Доступ к этим жиклерам возможен без разборки карбюратора и осуществляется через винтовые пробки в корпусе поплавковой камеры.

Уровень топлива автоматически регулируется игольчатым клапаном и связанным с ним поплавком. На старых моделях карбюраторов в стенке камеры имелось контрольное окно. Для поддержания состава смеси карбюратор К 135 оснащен системой компенсации с воздушным торможением топлива.

При малых оборотах расход воздуха мал и наблюдается недостаток разрежения в дозирующем узле. Для обеспечения работы двигателя в таком режиме применяется система холостого хода.

Для наиболее полной реализации мощности двигателя и динамичного разгона карбюратор К 135 оснащен экономайзером и ускорительным насосом. Из дополнительных систем стоит отметить пусковое устройство и ограничитель оборотов мотора.

Как можно проверить уровень топлива?

Самое главное условие стабильной работы поплавка карбюратора — его свободное перемещение на оси и одновременно с этим важна герметичность корпуса

Следует обратить внимание, что игла клапана должна двигаться абсолютно свободно, без всяческих заеданий. А в тех случаях, когда они происходят, проблема оказывается в нарушении целостности корпуса поплавка — в этом случае регулировка уровня топлива в поплавковой камере будет практически невозможна

Как проверить герметичность поплавка? Сделать это можно, открыв карбюратор, вытащив поплавок и погрузив его в горячую воду. Если на поверхности появились пузырьки воздуха, что будет указывать на повреждения. Чтобы устранить неисправность, в этом месте делают прокол и просто удаляют остатки воды и топлива из поплавка. После этого остается лишь просушить и запаять отверстие. Подобная регулировка работы поплавка невозможна без учета его веса, которые не должен превышать 14 г (если получилось больше, нужно удалить излишки припоя).

Регулировка уровня топлива в камере производится когда автомобиль ГАЗ-53 стоит на ровной горизонтальной площадке. В этом случае следует проверять его на двигателе, стоящем на холостых оборотах — в идеале он будет находиться не более, чем в 20,5 мм от нижней кромки разъема у поплавковой камеры. Если это расстояние не соблюдено, то необходимо просто скорректировать положение поплавка (снять верхнюю часть у карбюратора и подогнуть сам язычок кронштейна у поплавка в нужную сторону)

Такая регулировка должна проводиться очень осторожно, иначе есть риск повредить уплотнительную шайбу

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

О карбюраторе К-135 (Обзор О возможном вреде ацетона)

Видео может быть особенно интересно всем владельцам Автомобилей с карбюратором К-135. А для остальных, как.

ГАЗ-66. Регулировка ХОЛОСТОГО ХОДА. V-образный двигатель.

Наиль Порошин расскажет и еще раз покажет, что процесс поиска горочки на ХХ применим для любых карбюраторо.

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя газ 53 клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.

Поплавок

В корпусе камеры находится по два больших, а также малых диффузоров. Дополнительно там же имеются главные топливные и воздушные жиклеры и эмульсионные трубки в количестве двух единиц. Там же расположен жиклер холостого хода, система экономайзера и ускорительный насос вместе с приводом. Детали, за счет которых топливо распыляется в цилиндрах, размещены в малых диффузорах в каждой из камер карбюратора. Диффузор установлен в камеру посредством прессования. Дополнительно в поплавковой камере имеется окошко. Через него удобно наблюдать за уровнем бензина внутри и за работой механизма.

Каждый жиклер (неважно, топливный он или воздушный) оснащается специальными пробками. Они облегчают доступ к жиклерам без необходимости демонтажа агрегата

Жиклер холостого хода и вовсе можно открутить снаружи. Он находится на внешней части карбюратора.

Непосредственно в крышке камеры расположена воздушная заслонка вместе с приводом, а также автоматические клапаны. Последние можно увидеть над первой смесительной топливной камерой. Привод заслонки находится в соединении с осью дроссельной заслонки. Это сделано для облегчения запуска холодного мотора. Когда открывается воздушная заслонка, будет открываться также и дроссельная. При этом угол открытия будет такой, при котором коленчатый вал сможет вращаться на достаточном количестве оборотов для стабильной работы.

На крышке агрегата закреплен механизм, посредством которого работает поплавок. Он представляет собой элемент, подвешенный на оси, и игольчатый клапан, отвечающий за подачу жидкого горючего. Поплавок карбюратора представляет собой кусочек тонкой листовой латуни. Ее толщина составляет 0,2 мм. Игольчатый клапан выполнен в разборном виде. Он представляет собой иглу и корпус. Диаметр седла составляет 0,2 мм. Конусная часть иглы оснащена уплотнительной шайбой. Она изготовлена на основе фтористых сортов резины.

Карбюратор ГАЗ 53

Любой автомобиль — это целая конструкция, в которой отведена роль для каждой детали. Особенно важным элементом в транспортном средстве является карбюратор. С его помощью удается отрегулировать количество поступающего в двигатель топлива. Подготовка смеси происходит в цилиндрах. Внутри элементы устройства распыляют его на мелкие капли и испаряют под воздействием высоких температур, чтобы они смешались с воздухом и воспламенились. На автомобиле ГАЗ 53 установлен карбюратор модели К-126. Детали устройства чем-то напоминают элементы, которые были предусмотрены в конструкции карбюратора ЗИЛ-130.

Режимы работы, идеальная характеристика карбюратора.

Мощность двигателей внутреннего сгорания определяется энергией, которая заключена в топливе и высвобождается при сгорании. Для достижения большей или меньшей мощности необходимо, соответственно, подавать в двигатель большее или меньшее количество топлива. В то же время для сгорания топлива необходим окислитель — воздух. Именно воздух фактически засасывается поршнями двигателя на тактах впуска. Педалью «газа», связанной с дроссельными заслонками карбюратора, водитель может только ограничить доступ воздуха в двигатель или напротив разрешить двигателю наполняться до предела. Карбюратор в свою очередь должен автоматически отслеживать расход воздуха, поступающий в двигатель, и подавать пропорциональное количество бензина.

Таким образом, расположенными на выходе карбюратора дроссельными заслонками регулируется количество приготовленной смеси воздуха и топлива, а значит и нагрузка двигателя. Полная нагрузка соответствует максимальным открытиям дросселя и характеризуется наибольшим поступлением горючей смеси в цилиндры. На «полном» дросселе двигатель развивает наибольшую мощность, достижимую при данной частоте вращения. Для легковых автомобилей доля полных нагрузок в реальной эксплуатации невелика — около 10…15%. Для грузовиков, наоборот, режимы полных нагрузок занимают до 50% времени работы. Противоположным полной нагрузке является холостой ход. Применительно к автомобилю это работа двигателя с отключенной коробкой передач, независимо от того, какова частота вращения двигателя. Все промежуточные режимы (от холостого хода до полных нагрузок) попадают под определение частичные нагрузки.

Изменение количества смеси, проходящей через карбюратор, происходит и при постоянном положении дросселя в случае изменения частоты вращения двигателя (количества рабочих циклов в единицу времени). В целом нагрузка и частота вращения определяют режим работы двигателя.

Автомобильный двигатель работает в огромном разнообразии эксплуатационных режимов вызванных изменяющейся дорожной обстановкой или желанием водителя. Каждый режим движения требует своей величины мощности двигателя, каждому режиму работы соответствует определенный расход воздуха и должен соответствовать определенный состав смеси. Под составом смеси понимается соотношение между количеством воздуха и топлива, поступающего в двигатель. Теоретически полное сгорание одного килограмма бензина произойдет в том случае, если при этом будет участвовать чуть меньше 15 килограммов воздуха. Величина эта определяется химическими реакциями горения и зависит от состава самого топлива. Однако в реальных условиях оказывается выгоднее поддерживать состав смеси хотя и близко к названной величине, но с отклонениями в ту или иную сторону. Смесь, в которой топлива меньше чем теоретически необходимо, называется бедной; в которой больше — богатой. Для количественной оценки принято использовать коэффициент избытка воздуха а, показывающий избыток воздуха в смеси:

Регулировка и обслуживание

Для того чтобы карбюратор исправно выполнял свои функции, требуется периодически обслуживать агрегат. Среди перечней операций можно выделить необходимость контроля надежного крепления карбюратора к двигателю, контроль и настройку уровня горючего в поплавковой камере. Также рекомендуется периодически выполнять регулировку холостых оборотов. В процессе обслуживания проверяют исправность ускорительного насоса и экономайзера. Чаще всего выполняются промывка и контроль пропускной способности жиклеров. Регулировка карбюратора К-126 начинается с настройки уровня топлива. Эту операцию проводят на заглушенном моторе. При ручной подаче горючего уровень его должен находиться между специальными метками в смотровом окне. Регулировать можно только при снятой крышке камеры. Для изменения уровня топлива подгибают язычок ограничителя так, чтобы игла меняла ход в пределах 1,5 мм. В процессе работы детали карбюратора изнашиваются. Из-за этого уровень горючего постепенно растет.

Устройство

Итак, этот агрегат имеет две камеры — первичную и вторичную. Первая задействуется при любых режимах работы двигателя. Агрегат использует вторичную камеру, если нагрузка на мотор высокая или максимальная. Чтобы двигатель мог работать без сбоев и перебоев, карбюратор К-126 включает в себя различные основные дозирующие системы. Эти элементы располагаются в крышке, а также непосредственно внутри корпуса первичных и вторичных камер.

Поплавковая система вместе с крышкой для нее изготовлена из сплава на основе цинка методом литья. Материалом для производства смесительных камер карбюратора служат сплавы на основе алюминия. Крышка камеры с поплавком соединена через картонную уплотнительную прокладку.

Неисправности карбюратора

Не соблюдение условий периодичности технического обслуживания автомобиля может привести к поломкам. Неисправности подачи топлива карбюраторным устройством газ 53, прекращает нормальную работу при различных причинах и условиях. При выявлении неисправности узлов, необходимо определить какой именно агрегат дает сбои при работе. Случаются моменты, когда поломки вызваны не корректной работы системы зажигания. Перед ремонтом, необходимо проверить систему зажигания на наличие искры. Карбюратор к 135 стоит открывать только при случаях, если проверена система топливоподачи. Подача топлива может быть затруднена засорением топливо провода или шлангов.

Основные неисправности в работе карбюратора газ 53, может быть обогащение либо пере обеднение смеси. Оба фактора могут быть следствием неправильной регулировки к135му, отсутствие герметичности в работе системы или засорение системы подачи топлива.

• Большой расход топлива, неустойчивая работа на холостом ходу;
• Провалы при разгоне или повышенных нагрузках, следствие заклинивания поршня привода ускорительного насоса;
• Засорение жиклеров. Происходит при агрессивной среде эксплуатации, неисправных фильтрах;
• Разгерметизация корпуса поплавковой камеры к135 приводит к обеднению смеси, когда неустойчиво работает ДВС на определенных режимах;
• Перелив топлива в камеру сгорания за счёт неисправностей иглы поплавковой системы приводит к затрудненному запуску автомобиля.

Промывка и продувка систем потоком воздуха, агрегатов производится при выявлении одной из причин нестабильной работы, а также, качестве профилактики. Обычно ремонт карбюратора газ 53 рекомендуется доверить специалистам, они снабжены необходимым инструментом, навыками для качественной работы. Отрегулировать паз холостого хода своими руками можно сняв воздушный фильтр.

Регулировка поплавка

Чтобы проверить правильность работы карбюратора, следует сначала определить количество топлива. Для этого рекомендуется взглянуть на положение поплавка конструкции

Важно, чтобы его перемещение на оси было свободным, а также была обеспечена герметичность корпуса

Игла клапана поплавка должна двигаться свободно, без каких-либо заеданий в процессе перемещения. Если такое движение отсутствует, будет нарушена конструкция детали.

Проверка герметичности поплавка осуществляется посредством извлечения его из карбюратора и погружения в кипяток. Если на поверхности образуются пузырьки газа, значит, герметичность нарушена. Для устранения неисправности:

1. Делают прокол в обнаруженном месте.
2. Удаляют воду и топливо, скопившееся внутри поплавка.
3. Просушивают поплавок.
4. Герметизируют отверстие.

Такая регулировка обеспечит надежную работу элемента.

=>

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает рабочей смесью по 4 цилиндра. На старых версиях двигателей стоял впускной коллектор с перекрещиванием каналов на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая – 5, 2, 3 и 8. Отсеки карбюратора работали в соответствии с порядком вспышек в деталях мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор упростили, и каждая камера стала отвечать за цилиндры своего блока. Такое решение удешевило коллектор. Но возникли неравномерные пульсации давления в камерах карбюратора К 135. Из-за таких пульсаций возникает разброс в характеристиках смеси в разных цилиндрах и при разных моментах работы двигателя. Новый коллектор можно увидеть на фото.

Но благодаря новым жиклерам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживало неоднородность смеси. Новый коллектор и карбюратор, вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов, позволили улучшить топливную экономичность двигателей на 6-7 %. При этом не изменились требования к октановому числу бензина.

Процесс регулировки

• Прежде, чем начать работу с некорректно работающим карбюратором нужно его разобрать. Демонтаж следует начать со снятия воздушного фильтра, после чего можно отключить приводы дроссельной и воздушной заслонки, а затем убрать топливный шланг. Карбюратор находится на фланце впускного трубопровода в стандартном двигателе, устанавливаемом в газ 53.
• После этого все элементы устройства следует очистить при помощи бензина, а затем приступить собственно к регулировке.

В нижней части устройства можно найти деталь, по форме напоминающую гриб. Именно так выглядит центробежно-вакуумный ограничитель оборотов. Данный регулятор позволяет настроить максимально возможное количество оборотов коленвала. Если этот показатель будет превышен, детали двигателя будут быстро изнашиваться, а количество потребляемого топлива увеличится.

Осуществить регулировку карбюратора газ 53 можно, сократив проходное сечение жиклеров, однако этого недостаточно. В результате этого действия уменьшится количество потребляемого топлива, однако подача воздуха останется на прежнем уровне, что приведет к нестабильной работе всей двигательной системы в целом.

В некоторых случаях более практичной мерой будет увеличение проходного сечения жиклеров, что позволит нивелировать эффект обеднения, которым «грешат» практически все карбюраторы, выпущенные в 21 веке.

В большинстве случаев карбюраторы регулируются с учетом средней температуры, при которой двигатель будет полностью прогреваться, однако в случае, если ожидается использование автомобиля в жестких температурных условиях, настройки следует сместить в сторону обогащения. Кроме того в подобных условиях двигатель нельзя запускать без термостата, а в подкапотном пространстве должна иметься дополнительная теплоизоляция.

В общем, при настройке карбюратора следует исходить из тех условий, в которых двигатель будет эксплуатироваться. Нельзя, чтобы жиклеры не соответствовали марке карбюратора, воздушная заслонка должна быть полностью открыта, а герметичность всей двигательной системы должна быть соблюдена, только так можно будет добиться идеальной работы двигателя в заданных условиях.

ЗИЛ Помощник по хозяйству › Бортжурнал › Регулировка и настройка кабюратора (карб газ 53).

Всем привет! Стоит у меня такой карб газоновский визуально на фото он, номер не знаю на самам карбе 2 надписи уровень, и на обороте сделано в России. Вот такая проблемка вроде мелочь но и в тоже время не мелочь собрал мотор и теперь время настройки мотора. свечи перебрал крышка трамблера и провода новые, зажигание выставлено. На холостых вроде работает чисто, но нажимаешь педаль газа и провал или глохнет или подгазнешь пару раз разгазовывается максимальные обороты не развивает, тронутся не получается нормально машина не едет, в общем кошмар, карб чистил можно сказать слегка частичной разборкой тоесть снял верхнюю крышку уровень в норме, жиклеры продул вроде везде дуется. Хотя до ремонта не чихало и не кашляло ехало вроде пормально. Бензин вроде нормальный фирмы ГАЗПРОМ. В общем помогайте раскажите что в нем чистить то еще что крутить можно а куда не лезть.П.С. С карбюратором вопрос решен, вылечил путем полной разборки, чистки вэдэшкой + компрессор и настройкой по мануалу.

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса

Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

В любом автомобиле каждая деталь имеет важное значение и выполняет предназначенную ей роль. Такие функции есть и карбюратора

Являясь прибором для дозировки топлива и приготовления горючей смеси, он подготавливает топливо в цилиндрах к более полному сгоранию. Вся подготовка обычно заключается в том, что жидкое топливо распыляется на мелкие капли и испаряется, перемешиваясь с воздухом.

В машинах марки ГАЗ-53 на двигателях ЗМЗ-53 установлены карбюратор К-126 и К-135. Если сравнивать такие же детали, которыми оснащались в свое время ЗИЛ-130 и Москвич-412, то можно увидеть, что они очень похожи. Разница здесь очевидна в габаритах и возможностях его регулировки. Именно это и определяет некоторые особенности, которые обладают карбюраторы для ГАЗ-53.

Виды карбюраторов К-126
