Преобразователь напряжения 12-220 в: варианты изготовления, схемы, реализация

Обзор лучших автоинверторов

Для составления рейтинга были использованы следующие параметры:

• мощность;
• качество выходного напряжения;
• поведение при перегрузках;
• комплектация;
• дополнительные функции (если есть);
• отзывы в реале и интернете;
• внешний вид;
• средняя цена в марте 2016 года.

МАП «Энергия» 900

Мощность 900 ватт, входное напряжение 10-15 вольт. Выходное напряжение со минимальным количеством гармоник и частотой 50 герц. При нагрузке свыше 1,3 киловатт автоматически отключается. Если нагрузка соответствует норме, то напряжение стабильно. Может использоваться как мощное пускозарядное устройство (обратное преобразование из 220 в 12 вольт). Внешний вид – большая и тяжелая коробка с цифровым индикатором и переключателями. Стоимость 35 тысяч рублей.

Штиль PS12/300

Мощность 300 ватт, входное напряжение 10,5–14 вольт. Выходное напряжение с минимумом количеством гармоник и частотой 50-60 герц. Если нагрузка на выходе менее 300 ватт, то напряжение стабильно. При увеличении мощности нагрузки напряжение начинает падать. Инвертор комплектуется проводами и разъемами для подключения к автомобильному аккумулятору, а также переходником для прикуривателя. На вид серая неказистая коробка на резиновых ножках. Стоимость 4500 рублей.

MobilEn SP-150

Заявленная мощность 150 ватт, но на испытаниях выдерживал нагрузку в 180 ватт, не снижая напряжения. Подключение дополнительной нагрузки приводит к срабатыванию защиты. При перегрузке сигнализирует легким, но неприятным писком. После отключения пищит очень громко. Выходное напряжение с минимумом гармоник частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. Внешний вид – небольшая прямоугольная коробка, на одном торце которой расположена стандартная розетка, на другой сдвоенный провод с переходником на прикуриватель. Стоимость 1300 рублей.

MeanWell A301‑150‑F3

Мощность 150 ватт, входное напряжение 10,5–15 вольт. Выходное напряжение с минимумом гармоник и частотой 50-55 герц. При увеличении нагрузки до 175 ватт происходит автоматическое отключение. Оснащен стандартной розеткой и шнуром питания с переходником для прикуривателя. На вид серебристый аккуратный цилиндр. Стоимость 3500 рублей.

AcmePower DS-120

Заявленная мощность 120 ватт, но хорошо работает лишь при нагрузке менее 100 ватт. При увеличении мощности нагрузки до 107-110 ватт устройство автоматически выключается. Выходное напряжение со средним количеством гармоник и частотой 50-60 герц. Оснащен штатным USB-портом, поэтому можно использовать для зарядки телефона, фотоаппарата, видеокамеры или iPod. В комплект входит провод с переходником для прикуривателя. Внешний вид – аккуратная небольшая плоская коробочка из черного/серого пластика. Стоимость 750 рублей.

Устройство понижающего трансформатора

Трансформатор – статичное электромагнитное устройство для преобразования переменного тока напряжения U1 в переменный ток напряжения U2, той же частоты.

Основными элементами конструкции являются:

1. Магнитопровод, собранный из тонких листов электротехнической стали;
2. Обмотки, выполненные медными или алюминиевыми проводами;
3. Каркас для обмоток;
4. Изоляция;
5. Контактные вывода высокого и низкого напряжения (ВН и НН);
6. Каркас для монтажа.

На сегодняшний день обширно используют понижающие трансформаторы электронного типа, выполненные на основе полупроводников, работу которых дополняет интегральная схема. Они обладают конкретным превосходством в виде небольших размеров, большего КПД, незначительного веса, отсутствия нагрева и шума, способности регулировать ток и защиты от токов короткого замыкания. Однако классические продолжают активно использоваться из-за надежности и простоты конструкции.

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

1. Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
2. Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

В каких случаях необходим преобразователь напряжения?

В бытовых условиях это устройство обеспечивает беспроблемное функционирование таких приборов, как газовый котел, холодильник, телевизор и другая сложная электротехника при невозможности использовать централизованную подачу электрической энергии на 220 В.

Особенности влияния параметров на электрические приборы:

• амплитуда прилагаемого напряжения влияет на частоту оборотов двигателя, а от показателей питающей электросети напрямую зависит скорость валового вращения в двигателе асинхронного типа;
• бытовые приборы нагревательного типа функционируют при показателях рабочего тока, пропорциональных уровню напряжения, но значительная часть таких изделий не рассчитана на эксплуатацию в нестандартных условиях напряжения;
• бытовая электротехника часто нуждается в напряжении, отличном от сетевых параметров со строго определенными, стабильными показателями амплитуды, поэтому нормальная работоспособность некоторых приборов возможна только в условиях применения преобразователя напряжения.

Схема повышающего преобразователя напряжения 12-220 В

Особенно часто устройство используется в домовладениях с системой автономного обогрева, где в качестве отопительного прибора устанавливается импортное газовое оборудование с электронным управлением и контролем. Работоспособность таких приборов полностью зависит от наличия бесперебойного напряжения в 220 В и 50 Гц с правильной синусоидой.

Область применения преобразователя напряжения очень широкая, включая походные условия, эксплуатацию яхт и автомобилей, дачные участки без сетевого электроснабжения и так далее.

ТОП 3 — лучшие модели преобразователей и их технические характеристики

Рейтинг составлен на основании популярности и представляет собой подборку лучших,
по мнению экспертов, автомобильных инверторов 2020 года.

AVS IN-2000W

 Автомобильный инвертор
12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом
корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На
корпусе имеются удобные монтажные отверстия, крепится через них на стенку
грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.

Преимущества AVS IN:

• разъём USB, что позволяет
  интегрировать зарядку для сотового или навигатора без дополнительного адаптера;
• мощная встроенная защита от
  замыкания;
• длительная и надёжная работа —
  до 5 лет непрерывной эксплуатации;
• удобная клавиша включения.

Минусы:

• дороговизна — 7 тысяч рублей и
  более;
• чересчур короткие провода для
  подключения через клеммы АКБ;
• невозможность интеграции с
  прикуривателем;
• большой вес — более 2
  килограммов;
• всего 1 розетка для
  подключения, поэтому нужен отдельный тройник для питания нескольких
  устройств.

ROBITON R200

Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в
переменный. Есть возможность подключения ноутбука, зарядников, различных
электрических инструментов. Имеется удобный разъём USB, обеспечивающий
дополнительные возможности. Выполнен с использованием передовых технологий,
имеет систему многоуровневой защиты:

• короткое замыкание;
• перегрев;
• перегрузка;
• переполюсовка;
• недостаточное входное
  напряжение.

Преобразователь 12 в 220 имеет силовую
розетку типа F — контакты заземлены. Во время перегревов автоматически
отключается. Наличие встроенного вентилятора.

WESTER MSW250
12-​220В+​USB

По соотношению выходной мощности и удобства эксплуатации инвертор от
производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное
напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется
с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к
клеммам АКБ.

Вот какие плюсы данного преобразователя отмечены экспертами:

• наличие светодиодной индикации,
  позволяющей наблюдать за работой устройства, перегревом, спящим режимом;
• относительно низкая стоимость —
  от 1700 рублей;
• наличие отдельного USB-разъёма,
  интегрируемого с фотоаппаратом и телефонами;
• качественная, плотная
  евророзетка, в которой вилки от различной бытовой техники не выпадают даже
  от сильных вибраций на бездорожье;
• возможность подключения к
  прикуривателю, что исключает случайную переполюсовку и защищает
  выпрямитель от перегорания;
• система автоматического
  распознавания низкого и чересчур высокого напряжения, самоотключение;
• наличие отдельного
  предохранителя;
• защита от короткого замыкания;
• небольшой вес.

Есть и минусы:

• не интегрируется с ноутбуками 2
  А;
• кулер громко шумит во время
  охлаждения.

Как изготовить трансформатор 220 на 12В своими руками

Для самостоятельного изготовления понижающего трансформатора понадобится наличие следующих материалов:

• сердечника, который можно взять из старого телевизора;
• лакоткани;
• толстого картона;
• досок и деревянных брусков;
• стального прута;
• клея и пилы.

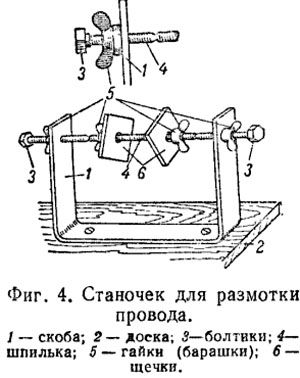

Сначала разберём вариант изготовления простейшей машинки для намотки провода.

Иллюстрация	Выполняемое действие
	Это наиболее простое приспособление для намотки провода на катушку. На схеме ясно видно, каким образом его можно собрать. Однако существуют и более удобные устройства, которые позволят ускорить процесс.
	При помощи обычных тисков, стального прута и коловорота (ручной дрели) можно собрать приспособление для намотки, которое сэкономит силы и время.
	Ещё одно устройство, без которого не обойтись. Часто для изготовления трансформатора используют старые катушки. Именно такой станок вместе с одним из предыдущих приспособлений позволит аккуратно перемотать провод с одной катушки на другую.

Теперь следует рассмотреть изготовление картонного каркаса, непосредственно на который будет наматываться провод.

Иллюстрация	Выполняемое действие
	Размеры каркаса вымеряются по сердечнику (он должен входить внутрь довольно плотно). Исходя из того, что сердечник может быть как из обычных пластин, так и с просечкой, предлагаем читателю ознакомиться с обоими вариантами.
	По размерам делаем выкройку, которая склеивается. Для фиксации можно использовать любой клей, однако лучше отдать предпочтение водостойкому. Оптимальным вариантом станет эпоксидный.
	А здесь можно увидеть соотношение размеров сборного каркаса, который сложнее в изготовлении, но более надёжен и не требует склейки. Помните, что несоблюдение параметров может привести к нестабильной работе трансформатора.

Когда всё необходимое готово, можно приступать к самой намотке. В этой работе тоже есть свои нюансы, которые следует учитывать.

Иллюстрация
Выполняемое действие

Разматываться с катушки-«донора» провод должен сверху, а наматываться, наоборот, – снизу вверх. Расстояние между катушками не должно быть меньше метра. Провод придерживается правой рукой, а вращение производится левой.

Выводы на различные величины напряжений заделываются с применением изолирующих прокладок. Их можно сделать из наматываемого провода или припаять к нему гибкий вывод, что удобнее. Место спайки изолируется в обязательном порядке. Вывод пропускается через отверстие в щёчке и фиксируется. Чтобы не запутаться впоследствии (при наличии нескольких выводов), лучше его сразу промаркировать.

Фиксирующие изолирующие прокладки проклеиваются, однако, даже в этом случае необходима дополнительная фиксация.

На рисунке показано, каким образом зажимаются наматываемым проводом фиксирующие изолирующие прокладки

Важно делать всё по инструкции – только в этом случае можно надеяться на положительный результат. Помните, что витки провода должны плотно прилегать друг к другу – это обеспечит стабильное магнитное поле катушки.

Расчёт количества витков первичной и вторичной обмотки

Основной работой при изготовлении трансформатора можно назвать расчёт количества витков первичной и вторичной обмотки. В среднем для преобразователя в 90−150 Вт принимается за расчёт количество витков на 1 В, равное 50 Гц / 10 = 5. Общее же количество рассчитаем по формулам:

• W1 = 220 × 5 = 1100;
• W2 = 12 × 5 = 60.

Получаем необходимое количество витков первичной обмотки − 1100, а вторичной – 60.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.

Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.

Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:

Наверняка вы не знаете:

• Как выпаивать радиодетали из плат
• Как проверить диодный мост
• Как определить емкость конденсатора
• Маркировка резисторов по мощности и сопротивлению

Можно вспомнить много случаев, когда пригодился бы преобразователь из 12 вольт постоянного тока в 220 вольт переменного – например, приехав на дачу на автомобиле, можно вечером включить освещение или запитать от аккумулятора насос для полива. Также такой инвертор – неотъемлемая часть ветряных генераторов.

Купить готовое устройство не составит проблем – а автомагазинах можно найти автомобильные инверторы (импульсные преобразователи напряжения) различной мощности и цены.

Однако, цена подобного устройства средней мощности (300-500 Вт) составляет несколько тысяч рублей, а надежность многих китайских инверторов достаточно спорна. Изготовление своими руками простого преобразователя – это не только способ ощутимо сэкономить, но и возможность улучшить свои знания в электронике. В случае отказа же ремонт самодельной схемы окажется ощутимо проще.

Как сделать своими руками

Умея работать с паяльником и имея начальные знания в электротехнике и зная, как работают электронные устройства, можно изготовит преобразователь напряжения своими руками.

В зависимости от наличия радиодеталей и возможности их приобретения, схемы собираемого инвертора, могут быть различны. Наиболее просто изготовить выпрямитель на основе ШИМ-контроллера марки TLT494 (схема приведена ниже):

При такой конфигурации, устройство, после сборки, будет обладать следующими техническими характеристиками: мощность – до 0,3 кВт, сигнал на выходе – модифицированная синусоида, напряжение на выходе – 220 В, частотой несколько выше 50,0 Гц.

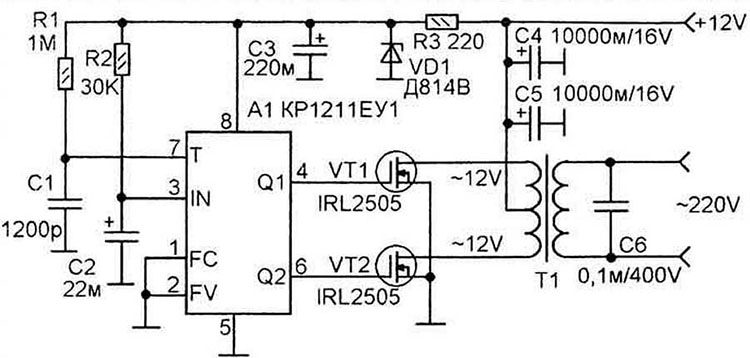

Используя генератор импульсов, в качестве которого может выступать микросхема КР1211ЕУ1, также можно собрать преобразователь напряжения. Подобная схема приведена ниже:

Мощность инвертора, собранного по этой схеме, может достигать 0,4 кВт.

Преобразователь 12/220 В, на транзисторах, это еще один вариант самостоятельного изготовления подобного устройства. Вариант схемы, при использовании транзисторов, приведен на ниже следующем рисунке:

В данной схеме использованы транзисторы IRFZ44, которые в случае необходимости заменить на IRFZ40/46/48 или IRF3205/IRL3705, и транзисторы TIP41 (КТ819), которые также заменяемы, при необходимости, на КТ805, КТ815, КТ817 и подобные.

Собранная схема (устройство), обладает следующими характеристиками: мощность – до 0,3 кВт, входное напряжение — 3,5-18 В, выходное напряжение – 220 В, частотой 57 Гц, форма выходных импульсов – прямоугольная.

Достоинствами данной схемы являются: простота и возможность сборки даже человеку с начальными знаниями и умениями, малая стоимость комплектующих, компактные размеры монтажной платы и устройства в целом, возможность замены комплектующих.

Недостатками можно считать: в схеме не предусмотрена защита от токов короткого замыкания, КПД ниже, чем у изделий заводской сборки, при работе трансформатор шумит.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Ремонт преобразователя в сервисном центре

Сервисный центр починит преобразователь 12В 220В

с соблюдением всех правил. Устройство быстро вернется в работу, и это без удара по кошельку пользователя. Эффективность работы сервиса подтверждают многочисленные сертификаты и положительные отзывы клиентов. Все отремонтированные преобразователи напряжения марокСОЮЗ, СИБКОНТАК, ЭНЕРГИЯ и другие проверяются в присутствие заказчика. Дополнительно мы проверяем все оборудование работа под нагрузкой.

• Бесплатные консультации специалистов;
• Помощь с подбором оборудования;
• Выезд специалиста на объект;
• Гарантийное обслуживание и после гарантийное;
• Ремонт в течение 1 часа;
• Гарантия 3 месяца.

Как упростить конструкцию

Как уже говорилось, DC-DC инвертор имеет функцию автоматического отключения. Но можно при желании от нее отказаться, что неплохо упростит конструкцию. Резистор R14 тогда надо заменить перемычкой, а операционный усилитель U2 и элементы, которые с ним работают, не будут нужны вообще. Не нужна также установка транзистора T4. Вместо кнопки можно использовать любой переключатель соответствующей мощности, что позволит включить преобразователь тумблером. В случае, если схема будет работать в постоянном режиме, не нужен и транзистор T1 — соедините его эмиттер с коллектором с помощью перемычки.

Аккумуляторные батареи

Инвертор 12 в 220, сделанный самотоятельно не может работать сам по себе. Для преобразования напряжения в 12 вольт, его нужно вначале откуда-то получить. Таким источником электроэнергии служат аккумуляторные батареи свинцово-кислотного типа. Эти химические устройства способны регулярно выполнять отдачу больших токов, не утрачивая своей работоспособности за 12-15 циклов зарядки и разрядки.

Чтобы АКБ преждевременно не вышла из строя, ее напряжение отслеживается с помощью контроллера, предотвращающего чрезмерный разряд. Однако, следует помнить, что в родных АКБ бесперебойников используется гелевый электролит, а в автомобильных батареях – жидкий. Поэтому режимы зарядки у них различаются. Токи, пропускаемые сквозь гель, не подходят для жидкого электролита. Таким образом, источник бесперебойного питания будет регулярно не до конца заряжать автомобильный аккумулятор, и он быстро выйдет из строя. Во избежание подобных ситуаций, у инвертора 12 в 220 на основе ИБП в комплекте должно быть отдельное зарядное устройство для АКБ. Его также возможно сделать самостоятельно.

Мощность аккумуляторной батареи выбирается в соответствии с основными целями и задачами преобразователя напряжения. Этот показатель рассчитывается как мощность, отдаваемая потребителям, разделенная на КПД инвертора. В любом случае следует не допускать полной разрядки аккумулятора, устанавливать для этой цели специальные ограничители работы или контроллеры. При отсутствии этих приборов, конструкция инвертора должна соответствовать возможностям имеющейся батареи.

В среднем кислотные аккумуляторы могут работать без заметной потери своего ресурса в течение 2 часов при токе 12 А и мощности 60 А/ч, 24 А – 120 А/ч, 42 А – 210 А/ч. Учитывая имеющийся КПД преобразования допустимая долговременная мощность нагрузки будет соответственно 120, 230 и 400 Вт. На короткое время может быть подключена повышенная нагрузка, тогда мощность возрастает примерно в 2,5 раза. Однако, после такой интенсивной работы, батарея должна отдыхать как минимум 20 минут.

Таким образом, правильно рассчитанный самодельный инвертор и соответствующий аккумулятор нужной мощности непременно дадут желаемые результаты. Для постоянной работы эти устройства не годятся, но вполне способны решить проблему энергоснабжения нужных потребителей в течение достаточно продолжительного периода времени.

Инвертор с 24 в 220 вольт

Расчет времени работы инвертора от аккумулятора

Что такое инвертор напряжения

Гибридный инвертор

Трехфазный инвертор

Автомобильный инвертор с 12 на 220

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

• Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
• Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
• Чёрный — масса.
• Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.

Источник питания с трансформатором 220В 50 Гц

Традиционная, прошедшая испытание временем схема, часто применяется для источника питания звукоусилительной аппаратуры и колонок.

Установив качественный конденсатор для фильтрации пульсаций, можно достигнуть требуемого уровня качества сигнала. Также рекомендуется установить любой двенадцативольтовый стабилизатор напряжения.

Если этим пренебречь, напряжение на выходных разъемах будет изменяться пропорционально входному напряжению — Uвых. = Uвх.* К трансформации.

После диодного моста выпрямленное напряжение должно стать на несколько вольт выше, по сравнению с напряжением БП 12В, вместе с тем, оно не должно превышать 30В, что отражается в техническом описании устройства.

На выходе понижающего трансформатора переменные 12-15 вольт. После выпрямления уровень напряжения должен повыситься, и по величине приблизится к амплитудной величине синусоиды на входе.

Как переделать своими силами дрель с 220В на 12В, если она перегорела

Все вещи, которые мы каждый день используем в быту рано или поздно приходят в негодность. Иногда это происходит в самый неожиданный, малоприятный момент. Чаще всего сломавшуюся вещь люди просто выбрасывают или закидывают в какой-нибудь «пыльный ящик». В некоторых ситуациях и то, и другое – не вариант. Например, как в случае со сгоревшей дрелью. Все дело в том, что старое устройство можно достаточно легко и просто переделать в «новое», меньшей мощности.

Задача по «реанимации» сгоревшей дрели только выглядит сложной. Начинаем процедуру спасения с разборки инструмента. Откручиваем винты крепления и снимает боковую (или верхнюю, в зависимости от модели крышку), чтобы получить доступ к двигателю. Его нужно вынуть, после чего также вынимаем ротор из статора.

Удостоверимся в том, что дрель именно сгорела – это будет хорошо заметно по характерным следам, оставшимся на статоре. Данная деталь больше не используется. После этого нужно осуществить диагностику щетки двигателя. Если она полностью износилась, то следует осуществить замену. В ином случае можно оставлять до следующей процедуры ремонта.

Теперь нам понадобится два полюсных полукруглых магнита. Снять такие можно с двигателей постоянного тока или заказать на торговых площадках в сети

Очень важно, чтобы магниты по своей формt подошли под ротор (должны облегать его). Один магнит приклеивается на одну половину корпуса, а второй – на вторую
