Блоки питания для автомагнитолы от компьютера и самодельный

Как включить через понижающий трансформатор

Простой выпрямитель на понижающем трансформаторе от сети 220 в

Реализация такого варианта сложнее, но для любящих что-то мастерить не составит труда. Как намотать трансформатор рассказывать не будем. Исходим из того, что у вас он уже есть и с нужными параметрами. А именно:

• входное напряжение 220–230 В, выходное — 12 В;
• мощность — от 120 Ватт в зависимости от аудиосистемы;
• ток до 10 А.

На его выходе будем иметь 12 В переменного тока, а автомагнитола питается постоянным. Потому надо это напряжение выпрямить. Можно собрать элементарную схему с использованием диодного моста и конденсатора.

Диоды, например, КД226, конденсатор лучше поставить на 4700 мкФ для уменьшения пульсаций. Перед подключением проверьте параметры выходного напряжения. Без нагрузки оно может быть несколько выше и составлять 14 — 15 вольт.

БП своими руками

Какой нужен самодельный блок питания

Блок питания можно собрать и полностью самостоятельно. Он будет работать от сети 220 вольт. Таким образом, через него можно будет подключать автомагнитолу и слушать музыку в собственном гараже, не мешая соседям. Первоочередной задачей станет получение из 220 В розетки постоянное напряжение со значением 14 В. Вроде все понятно, но с другой стороны автомагнитола с динамиками и полной громкостью – это очень электропотребляемое устройство. Амперов тут нужно как можно больше.

Простой сетевой блок питания на 220 в

Итак, приступим:

• Находим будущую заготовку под плату;
• Снимаем оттуда все лишнее: микросхемы, конденсаторы и т.д.

• Диоды должны быть КД203А, хотя можно и другие, лишь бы выдержали проходящую сквозь них силу тока;
• Что касается конденсаторов, то один из них должен быть на 2000мкф, а другой – на 100мкф.

• После этого остается подобрать микросхему. Учитываем то, с какими колонками будет работать самодельный блок питания. Если динамики небольшие, то микросхему можно взять на 3 Ампер;
• Ставим стабилизатор, для которого надо мелкозернистой наждачной бумагой подготовить посадочное место на плате. Просто берем шкурку и зачищаем;
• Стабилизатор обрабатываем теплопроводящей пастой КПТ-8;
• Ставим его на радиатор, используя зажим;
• Берем паяльник и спаиваем всю схему, используя метод навесного монтажа.

Проверка собранного блока питания – самая важная и ответственная часть работы. Если на выходе получается 13,7 Вольт, то это вполне хватит для раскачки пары небольших колонок.

Соединяем магнитолу с самодельным блоком питания. Желтый и красный провода идут на плюс, черный – на корпус.

Приведенная выше инструкция даст возможность своими руками подобрать или сделать блок питания для автомагнитолы. Полезно будет посмотреть тематический видео обзор или фото – материалы. Цена блока питания от компьютера, как и было сказано выше, невысокая и его можно найти даже дома, в груде ненужного железа.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

А вот подключение камеры может для некоторых вызвать затруднения.Вот что нужно знать:

• Камера заднего вида на Тойота Прадо питается от 5В;
• Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
• Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
• Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности. Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

• Машину заводим;
• Включаем заднюю передачу;
• Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор. Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

Блок АТ или АТХ

Подключение автомагнитолы к компьютерному блоку питания

Разница между этими двумя блоками заключается в следующем:

• Как правило, блоки питания АТ выходных напряжений и дежурного блока на 5 вольт не имеют. Если подключить такой блок, то на выходах плюс 12/плюс 5/минус 12/минус 5 сразу же появится напряжение;
• Блоки АТХ наоборот оснащены дежурным источником питания на 5 вольт. Этот источник работает постоянно, пока сам блок подсоединен с 220 В. Зато в данном случае на выходах блока напряжение не появляется, пока не замкнуть зеленый и черный провод на основном выходном разъеме.

Подключение к автомагнитоле

Начинаем:

• Находим жгут проводов в блоке питания с выходными разъемами. В этом жгуте есть провода черного цвета, которые обозначают минус. Желтые провода подают напряжение в 12 вольт. Что касается остальных проводов, то они при этом подключении не нужны;
• Берем из блока провод на 12 вольт и дорабатываем разъемом Molex или Floppy;
• Черный и желтый провода соединяем с питающими проводами головного устройства.

Выбор музыкальных колонок

Первоочередностью задачи является выбор колонок с сопротивлением 4 Ом. Данный вариант будет универсальным, так как большее сопротивление снизит громкость динамиков. Качественная акустика обеспечит лучшее звучание. Поскольку автомагнитола имеет 4 канала, оптимальным вариантом будет использование двух передних и двух задних колонок для обеспечения объемности звука.

Как подключить магнитолу от компьютерного блока питания?

После всех выше описанных приготовлений, процесс подключения будет предельно простым и не займет много времени. Рассмотрим поэтапное подключение БП:

В первую очередь нужно убрать DIN разъем у автомагнитолы (отрезать). Подготовить провода к подключению магнитолы к сети, провода колонок к соединению с магнитолой. Зачистить отрезанные от разъема DIN провода для дальнейшего соединения с блоком питания компьютера.
В отсутствии схемы нельзя подключить магнитолу через блок питания компьютера. Она представлена на фото. Одним из самых удобных для подключения является разъем для жестких дисков. Это 4-х контактный разъем с проводами красного, желтого и черного цвета.
Если блок питания в будущем будет использован только для обслуживания автомагнитолы, то можно припаять зачищенные контакты

Для многофункционального использования блока можно сделать переходник, тогда автомагнитолу можно будет на время использования подключать к ПК.
При соединении проводов необходимо пользоваться следующим правилом: красный (+) провод автомагнитолы соединиться с желтым проводом блока питания, черный (-) провод устройства может подключатся к любому черному проводу от БП.
При стационарном запуске блока питания очень важно замкнуть цепь в разъеме, от которого питается материнская плата. Используя перемычку из зачищенного провода, замкнуть зеленый и любой черный провода (для создания заземления)

Необходимо надежно закрепить этот провод, поскольку малейшая отхождение контактов разомкнет цепь.
На большинстве блоков питания есть кнопка включения/выключения. Она избавит от надобности выключать магнитолу посредством вытаскивания перемычки или розетки из вилки.
Последним этапом станет подключение 4 колонок. Сложностей с этим возникнуть не должно, так как у магнитолы останется такое количество проводов. Для лучшего звучания в каждую колонку лучше всего поместить в деревянную коробку. Так же это придаст более эстетичный внешний вид для самодельного домашнего акустического центра.

Вышеописанный процесс предельно простой для самостоятельного выполнения, но что бы лучше понять как подключить магнитолу дома через блок питания, можно посмотрев следующее видео.

Подключить магнитолу к блоку питания компьютера в домашних условиях легко, самое главное следовать всем вышеперечисленным инструкциям. Пользоваться схемами, обозначающими каждый провод. В инструкции указаны стандартные цвета проводов по их назначению. Но у определенной модели автомагнитолы или блока питания они могут отличаться в зависимости от производителя. Поэтому для успешного подключения необходимо проявить максимум внимательности.

AleksMechanic › Блог › Как подключить автомагнитолу* или усилитель дома?

В предыдущем посте я написал, зачем это может понадобиться делать, сейчас же опишу, как это реализовать.

Для подключение понадобятся провода: акустические, межблочные, силовые. С проводами сложности не должно возникнуть. Акустические подключаются к акустическим выходам головного устройства (или усилителя), питающие провода — от БП к красному и жёлтому проводу ГУ (или на «плюс» и «минус» усилителя). Межблоки — от ГУ к усилителю. Или от источника звука к магнитоле, через вход aux. Или от источника звука к линейным входам усилителя, если подключаете усилитель без ГУ. Провод REM – от головного устройства к усилителю, если есть и то, и другое.

И, самое главное, нужен блок питания, который сможет обеспечить питание «железу». Такой, который преобразует 220 В из розетки в 12 В с достаточной силой тока (А). Чтобы понимать, какая сила тока нужна, надо знать общее потребление компонентов. Его проще всего измерить мультиметром, подключив в разрыв провода.

Итак, какие блоки питания для автомобильного «железа» можно использовать:

1. Компьютерные БП. Достаточно распространённый вариант, ведь у многих они есть в наличии и валяются где-то в закромах. Плюсы: достаточно неплохой ток по линии 12 В, в 15-20 А, что для питания ГУ и даже не очень мощного усилителя вполне достаточно. Минусы: шумит вентилятор, особенно старый, 80 мм; висит пучок проводов. Чтобы БП запустился без материнской платы, надо перемычкой соединить зелёный и чёрный провод. Магнилолу можно подключить к чёрному и жёлтому проводам (проверьте тестером).

2. БП для ноутбуков, принтеров, сканеров и прочего. Надо найти устройства на 12-14 В. Обычно способны выдать 2-6 А. Чего для питания стандартного ГУ во многих случаях достаточно. Я пользовался БП от внешнего жесткого диска, выдающим 2 А с напряжением 12 В.

2. Автомобильный аккумулятор. Плюсы: готовые 12 вольт, хороший ток, ничего не шумит. Минусы: разряжается, надо периодически подзаряжать; занимает много места, не всякий АКБ хорошо держать дома. Подключать максимально просто: красный и жёлтый провод — на «плюс», чёрный — на «минус».

3. Блок питания от светодиодных лент. Вполне себе хороший вариант, главное — подобрать БП с достаточным током. Часто имеют регулятор, позволяющий поднять напряжение до 14 В. Минусы: могут шуметь. Среди рекомендуемых бренд Mean Well.

4. Специализированные блоки питания. Например, Digital Designs DD SPS100.4. Отличный, мощный БП. Сила тока 100 А при регулируемом напряжении от 9 до 16 В. Можно использовать до 4 блоков в одной системе и получить до 400 А! Крутая штука, но достаточно недешёвая. Ну и найти в наличии непросто.

5. Самодельные блоки питания. Если вы умеет такое делать, вам вряд ли будет полезна эта статья Я нашёл такой у себя в гараже. Какая сила тока там — хз. Из минусов: он огромный и очень тяжёлый. Ну и трансформатор гудит.

*Более правильно называть автомагнитолу головным устройством, ведь реальных магнитол, где есть магнитная головка, считывающая магнитную ленту с кассеты, у большинства автолюбителей практически нет. А многие и не помнят, что такие были Но название осталось, поэтому употребляю его, как общепринятое.

Источник

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Расходные материалы и инструменты

1. Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
2. Изолента.
3. Мультиметр.
4. Калькулятор.
5. Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Последовательность действий

1. Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
2. С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.

С помощью мультиметра измеряется напряжение на выходе трансформатора

Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт

При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

1. Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.

Вздувшиеся конденсаторы в блоке питания подлежат замене

По жёлтому проводу подаётся 12 вольт

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

Так сложно ли подключить магнитолу к сети? Как видим, не очень

Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд

Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.

Как «запитать» автомагнитолу от компьютерного блока питания?

Главная тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится? Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N. Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

Вытащить из своего старого ПК, который пылится в чулане;

Купить за копейки на «барахолке» – такие 100% есть на любом радиорынке;

Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил «бэушный» блок питания как раз на «барахолке».

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может «отдать» в нагрузку ток в 8-10 ампер (при мощности БП 200 – 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

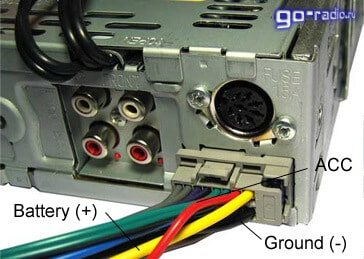

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому – общий провод, «земля», Ground). Жёлтый провод – это +12V (маркируется как Battery ). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном («спящем») режиме.

Поэтому ищем красный провод (маркируется ACC ) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

Как подключить автомобильную магнитолу, если нет ISO переходника

По сути, нерешаемый задач не существует в принципе, а с автомобильной акустикой – тем более. Главное – разыскать в интернете распиновку всех штырьковых контактов разъёма вашей магнитолы. Как правило, все известные фирмы выкладывают в свободном доступе сервисные мануалы, инструкции, а также дата шиты к микросхемам. Как правило, после 10–15-минутного поиска в интернете у вас появится точная картинка распиновки всех штырьков по стандарту ISO. Условные обозначения для передних колонок: «FL+» и «FL-» является динамиком, расположенным слева от водительского кресла, «FR+» и «FR-» – это, естественно, правый динамик. Условные обозначения для задних колонок: «RL» – задний левый, а задний правый динамик обозначается как «RR». Подключение динамиков должно происходить в строгом соответствии с фазой, то есть в соответствии со значками «+» и «-». Если по какой-то причине вы не знаете, где «+» и «-» всех ваших динамиков, либо надпись стёрта на одном динамике, то проверить её не составит труда с помощью простой батарейки на 1.5В и пары проводов: соединяем батарейку к динамику и наблюдаем, куда двинется диффузор в момент подачи питания от батарейки. Промаркируйте пары контактов ваших колонок так, чтобы при подаче питания от батарейки 1.5 Вольт они бы однотипно выпячивались.

Для чего это нужно

Цена неплохой автомагнитолы ниже, чем цена музыкального центра. При этом качество звука у неё может быть ненамного ниже. Бывает, что автолюбитель приобрёл машину вместе с ней, потом решил установить вместо неё систему, превосходящую стандартную, а освободившуюся установить у себя дома и подключить её к сети в 220 В.

Иногда в гараже хранится старый радиокомплекс вместе с колонками, и хозяин решил подключить его в гараже, чтобы слушать музыку во время ремонта автомобиля.

Кроме этого, иногда бывают случаи, когда нужно проверить исправность автомагнитолы. Чтобы запитать её, понадобится источник электричества в 12 вольт.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Самый простой и бюджетный вариант в таких случаях — использовать стабилизатор электропитания от компьютера. Его можно достать из старого, уже не нужного ПК или купить на барахолке. Это даст возможность установить магнитолу дома без аккумулятора.

Руководство по подключению

Перед тем, как начать работу, необходимо проверить БП на работоспособность. Если возникнут проблемы, то нужно его заменить или отремонтировать. Старый блок стоит разобрать и почистить от пыли. Желательно убрать печатную плату и осмотреть контакты на качество пайки. Все найденные дефекты следует исправить.

Важно обратить внимание на конденсаторы выходных выпрямителей: проверить не вздулись ли они, нет ли разрыва засечки. Если обнаружены такие дефекты, конденсаторы следует заменить (автор видео — SABOTAGnick116)

Инструменты и материалы

Чтобы подключить автомагнитолу к БП компьютера, понадобится следующее оборудование и материалы:

• компьютерный источник питания (300-350 Ватт);
• автомобильную магнитолу;
• провода нужного сечения;
• динамики или акустические колонки.

Желательно использовать качественную акустику, так как устройство имеет 4-канальный выход, поэтому есть возможность присоединить две передние колонки и две задние.

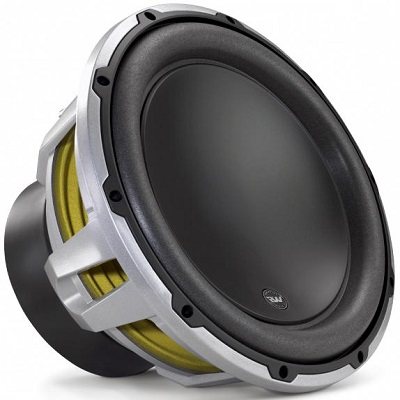

Динамик для колонки

Этапы

Процедура подключения состоит из следующих этапов:

1. В первую очередь нужно отрезать разъем DIN, через который аппаратура подключается к автомобилю.
2. Далее необходимо зачистить провода.
3. Сначала подключаем магнитолу. Лучше всего для этого подойдет разъем, с помощью которого присоединяются жесткие диски. Это широкие 4-х контактные провода: красного, два черного и желтого цвета.
4. Разъем нужно отрезать, провода припаять к контактам магнитолы. Для дальнейшего использования БП можно сделать переходник. Для этого необходимо желтый провод от блока припаять к красному положительному магнитолы. Черный отрицательный провод от подключаемого устройства следует припаять к любому черному от БП.
5. Чтобы запустить блок без материнской платы, следует воспользоваться разъемом, через который питается материнка. К разъему подключено большое количество проводов. Среди них нужно найти черный и зеленый, контролирующий запуск БП. Чтобы замкнуть землю, необходимо соединить зеленый провод с любым черным. Жучок-перемычка между контактами После запуска блока напряжение поступит на все провода. При размыкании контакта питание отключится. Таким образом создается подобие перемычки.
6. Если в БП есть выключатель, перемычку можно не вынимать, в этом случае можно зеленый и черный провода запаять. Таким образом выключатель можно использовать для того, чтобы включить или выключить питание.
7. Далее необходимо сконструировать акустическую систему из автомобильных колонок. Приобрести любые динамики небольшого веса и поместить их в коробку желательно деревянную, сделав в ней предварительно соответствующие отверстия. Можно использовать для изготовления коробки твердый картон. Вставив динамик, его необходимо подключить к автомагнитоле через четыре оставшиеся провода. Каждый из динамиков следует поместить в отдельную коробку. При этом в одном коробе должно быть три устройства воспроизведения высоких, средних и низких частот.

Когда все устройства собраны в единую сеть, можно включать конструкцию в розетку 220 В и слушать музыку.

Работа магнитолы через БП
