Блоки предохранителей и реле шевроле авео т250: назначение

ШЕВРОЛЕ АВЕО . РЕМОНТ ЦЕНТРАЛЬНОГО ЗАМКА

Андрей Дрозд Ученик 4 месяца назад Стоимость услуг ремонта замка центрального автомобиля различного производителя примерно одинакова. В Минске такие услуги значительно дешевле, чем в Москве.

Как впрочем и весь автосервис. Максим Ложкин Ученик 4 месяца назад Всем привет хочу порекомендовать сайт http: Блокирование замков задних дверей от их открывания детьми Наличие этой блокировки исключает возможность случайного открытия задних дверей при помощи внутренних дверных ручек.

Эта мера предосторожности особенно важна, когда на заднем сиденье находятся дети. Защелка блокировки расположена на торце каждой задней двери ниже замка

При включенной блокировке замка сохраняется возможность открывания двери с помощью наружной рукоятки если при этом не нажата внутренняя запирающая кнопка. Чтобы открыть задние двери, при включенной блокировке, потяните кнопку фиксации замка вверх и откройте дверь снаружи.

Не пытайтесь открыть двери изнутри при включенной блокировке. Это может привести к поломке внутренних ручек замка.

Не оставляйте в автомобиле детей или домашних животных без присмотра. Это может иметь опасные последствия.

Как сделать Выкидной ключ для Шевроле Авео (ч1).

Ребенок или животное могут случайно выключить стояночный тормоз, и автомобиль неожиданно тронется с места. Ребенок или животное могут задохнуться или получить тепловой удар в жаркую погоду.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ремонт центрального замка двери Chevrolet Aveo

Цены на другие услуги по ремонту электрики

Услуга	Цена
Диагностика ошибок сканером	от 600₽
Ремонт и замена генератора	от 1 750₽
Ремонт и замена стартера	от 870₽
Замена аккумулятора	от 260₽
Замена и ремонт блока предохранителей	от 280₽
Замена блока управления	от 600₽
Замена габаритной лампы	от 190₽
Замена датчика давления масла	от 190₽
Замена датчика вентилятора	от 130₽
Замена датчика заднего хода	от 270₽
Замена датчика парковки	от 990₽
Замена датчика скорости	от 220₽
Замена датчика температуры	от 860₽
Замена датчика холостого хода	от 290₽
Замена катушки зажигания	от 150₽
Замена ламп ближнего света	от 210₽
Замена ламп подсветки номера	от 140₽
Замена лампы заднего хода	от 210₽
Замена лампы освещения салона	от 250₽
Замена лампы стоп сигнала	от 180₽
Замена магнитолы	от 840₽
Замена противотуманной лампы	от 260₽
Замена противотуманок	от 300₽
Замена реле стартера	от 160₽
Замена звукового сигнала	от 440₽
Ремонт и замена ЭБУ	от 1 260₽
Диагностика электрооборудования	от 520₽
Замена механизма стеклоочистителя	от 260₽
Зарядка аккумулятора автомобиля	от 210₽
Диагностика датчика АБС	от 360₽

Инструкция по снятию и замене

Найти перегоревший элемент и заменить его может любой автолюбитель. Достаточно внимательно прочитать предлагаемую нами инструкцию. Обращаться с этой проблемой на СТО, нет никакого смысла. Пустая трата времени и средств.

Подготовка

В первую очередь вам нужно внимательно изучить схему и найти в ней неработающее оборудование. Далее определяем, в каком блоке находится отвечающий за него предохранитель.

Шаги

Электропредохранители разных типов и разной мощности

Чтобы случайно не перепутать номинал электропредохранителя, они выпускаются разного цвета в зависимости от максимальной пропускной мощности.

Цвет	Номинал (А)
Светло-коричневый	5
Красный	10
Синий	15
Желтый	20
Белый	25
Зеленый	30
Оранжевый	40

В салоне

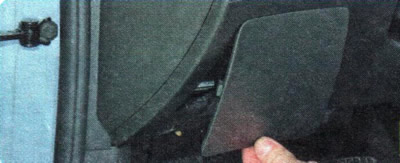

Чтобы получить доступ к салонному блоку, нужно снять крышку, которая находится слева на приборной панели

Обратите внимание, что на внутренней стороне крышке предусмотрена схема предохранителей.
По этой схеме определите, где находится проблемный элемент.
Далее захватите его при помощи пинцета.
Вытащите его.
Возьмите новый аналогичный по номиналу (он должен быть таким же по цвету).
Установите в разъем.
Для того чтобы извлечь реле достаточно потянуть его при этом, аккуратно пошатывая.
Поставьте новое.

В моторном отсеке

1. Откройте и зафиксируйте крышку капота.
2. Далее нужно нажать фиксаторы крышки и отщелкнуть их.
3. Снимаем ее.
4. Как и на крышке блока в салоне на ее внутренней стороне имеется схема расположения элементов защиты цепи — предохранителей и реле. В этом блоке предусмотрен пинцет для удобства замены элементов. Здесь же есть запасные электропредохранители.
5. Теперь нам нужно по схеме определить перегоревший.
6. Находим его на щитке и при помощи пинцета извлекаем.
7. Ставим новый.
8. Проверяем, работает ли теперь потребитель или нет. Если все нормально, то на этом можно считать работу завершенной, если нет, то нужно проверить цепь и электрооборудование.

1. Запомните, что предохранители не перегорают просто так. Всему есть причина и после установки нового все-таки желательно проконсультироваться со специалистом.
2. Заменять можно лишь на элементы аналогичные по номиналу или же по цвету.
3. Не ставьте перемычки или «жучки», наименьшее из зол, которое может произойти это выход из строя потребителя, наибольшее — это возгорание.

Шевроле Авео — схема электрическая

YouTube приколыреле и предохранители лада ларгус

Популярный автомобиль Chevrolet Aveo 2003-2008 г.в. и электрические схемы к нему. Немного фактов о техническом оснащении салона. Как любой современный и качественный автомобиль, Chevrolet Aveo – это ABS, кондиционер, гидроусилитель руля, литые диски, электропакет и противотуманные фары. Также в комплекте Aveo могут поставляться дополнительные подушки безопасности, ДУ на руле для аудиосистемы и 3-точечные ремни безопасности для всех пассажиров. Старое поколение Chevrolet Aveo реализуется с 2-мя двигателями. Первый – 1,2 (4-цилиндровый с 8 клапанами и 74 л.с.), и второй – 1,4 (4-цилиндровый с 16 клапанами и 94 л.с.). Поколение 2006 года также выпускается с двумя силовыми агрегатами – 1,4 с 94 л.с. и 1,6 с 103 л.с. Основными элементами системы пуска и подзарядки являются стартер и генератор.

Схемы электрических соединений на Шевроле Авео

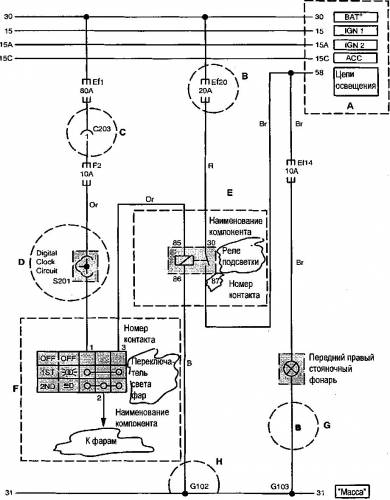

На электрических схемах, представленных в данном пособии, приняты условные обозначения, приведенные ниже.Примечание: наличие в схеме надписи (): HV-Type или Q: MR-Type, или {}: Sirius D4 указывает на то, что в круглых, квадратных или фигурных скобках заключены номера контактов разъемов блоков управления двигателем указанных в примечании типов. Практически, до настоящего времени все автомобили Shevrolel, выпускаемые в Украине оснащались блоками типа HV-240.А: Верхние горизонтальные линии — линии подачи питания при различных условиях:Цепь 30 — подача питания непосредственно от АКБ, минуя переключатель замка зажигания.Цепь 15 — подача питания при включенном зажигании и стартере.Цепь 15А — подача питания при включенном зажигании и выключенном стартере.Цепь 15С — подача питания при включенном зажигании и режиме «АСС».Цепь 58 — подача питания в цепи освещения при 1 и 2 положении переключателя света.В: Ef20 — предохранитель №20 в блоке предохранителей, расположенном в моторном отсеке. F2 — предохранитель №2 в блоке предохранителей, расположенном в пассажирском салоне.С: Разъемы (С101 — С902) (см. описание разъемов).D: Узлы сращивания кабелей (S101 — S303) (см. описание).Е: Внутренние цепи компонентов схемы (реле) указано наименование компонента и номер контакта в разъеме.F: Внутренние цепи компонентов схемы (переключатель) указаны наименование компонента, номер контакта в разъеме и цепи внешних соединений.G: Аббревиатуры, обозначающие цвет изоляции проводов.Н: Нижняя горизонтальная линия: линия заземления на «массу» (G101 — G401) Обозначение В означает заземление на корпус (body).Условные обозначения компонентовС: разъем; D: диод Ef: предохранитель, расположенный в блоке реле и предохранителей, размещенном в моторном отсеке; F: предохранитель, расположенный в блоке реле и предохранителей, размещенном в пассажирском салоне;G: точки заземления на «массу»; S: узиы сращивания жгутов (Splice Pack).Обозначение цвета изоляции проводовВг: коричневый; G: зеленый; V: фиолетовый; Р: розовый; В: черный;W: белый; Or: оранжевый; Lg: светло-зеленый; Sb: небесно-голубой;PLL: пурпурный.R: красный; L: синий; Y: желтый; Gr: серый;

Схема системы пуска и зарядки на Chevrolet Aveo

Эл.схема системы предотвращения разряда АКБ

Схема системы управления холостым ходом на Шевроле Авео

Система удаления паров топлива, комбинация приборов и датчик скорости автомболя — эл.схема

Эл.схема системы впрыска на Chevrolet Aveo

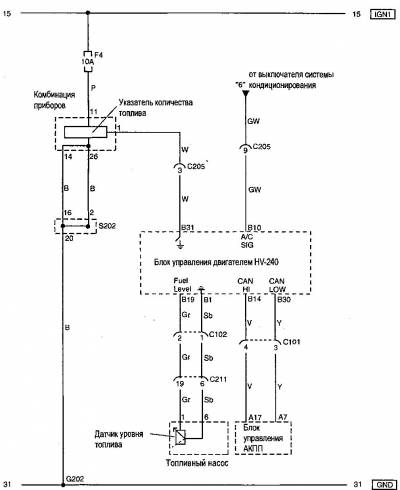

Указатепь температуры ОЖ, тахометр и указатель уровня топлива — схема

Эл.схема одометра, спидометра и сигнальных ламп

Где находится?

Блок предохранителей Авео Т250 моторного отсека со всеми обозначениями представлен в таблице

Обозначение элемента	Защищаемые цепи	Сила тока, А
ALT	Генератор	120
ABS. 1	Разъем для удаления воздуха ЭБУ ABS	20
ABS. 2	Разъем для удаления воздуха ЭБУ ABS	40
BLW	Реле от вентилятора печки	30
P/WDW	Реле от стеклоподъемников	30
EPS	ЭБУ электроусилителя руля	50
ВАТТ	Реле фонарей задних и предохранители 11, 19, 20, 25, 27, 29	50
RAD	Реле большой и малой скорости вентилятора из системы охлаждения мотора	30
ECU	Реле топливного насоса и питания системы управления мотором, предохранитель ЭБУ	30
IGN. 1	Выключатель зажигания	30
IGN. 2	Реле стартера и выключатель зажигания	30
HORN	Реле звукового сигнала	10
A/CON	Реле кондиционера	10
INJ	ЭБУ мотора, трансмиссии или ЭБУ мотора 1,1 л, датчик положения валов, форсунки, электромагнитный клапан продувки адсорбера, регулятор холостого хода	15
SNSR	ЭБУ двигателя, трансмиссии или ЭБУ мотора 1,1 л, реле кондиционера и топливного насоса, антенный блок иммобилайзера SMATRA, датчик концентрации кислорода	10
FPI I	ЭБУ мотора и трансмиссии или только ЭБУ двигателя 1,1 л	10
ABS	Разъем для удаления воздуха, ЭБУ ABS	10

Блок предохранителей Шевроле Авео 2008/2007, находящийся в салоне

№ предохранителя	Защищаемые цепи	Сила тока, А
1	Отключение кондиционера и обогрева заднего стекла	10
2	Лампа левая передняя габаритного света, задний фонарь левый	10
3	Комбинация приборов	10
4	Переключатель наружных зеркал заднего вида, аудиосистема	10
5	Переключатель селектора коробки передач, выключатель аварийной сигнализации, выключатель света заднего хода	10
6	Лампа габаритного света правая передняя, задний правый фонарь, лампы освещения номерного знака	10
7	Комбинация приборов, резистор предвозбуждения, ЭБУ охранной сигнализацией и временной задержкой, сигнализация непристегнутого ремня	10
8	Прикуриватель	15
9	ЭБУ электроусилителя рулевого управления, генератор, ЭБУ мотора, трансмиссии или только мотора 1,1 л, выключатель рычага селектора коробки передач, датчик скорости	10
10	Блок управления подушек безопасности	10
11	Реле замков дверей, привод замка водительской двери и блок управления люком крыши	20
12	Электродвигатель щетки заднего стекла, подрулевые переключатели	15
13	Реле охранной сигнализации и стартера	10
14	Без действия	—
15	Блок управления освещением дневного движения	10
16	Выключатель обогрева сиденья	20
17	Выключатель обогрева стекла заднего, ЭБУ мотора, электропривод, обогрев зеркала заднего вида наружного	10
18	Конденсатор, катушка зажигания	15
19	Реле стеклоподъемников, стоп-сигнала, выключатель	15
20	ЭБУ охранной сигнализацией и временной задержкой, выключатель аварийной сигнализации	15
21	Блок подрулевых переключателей, электродвигатель очистителя стекла ветрового	20
22	Реле противотуманного заднего света	10
23	Реле противотуманных фар и стеклоподъемников, ЭБУ охранной сигнализацией и временной задержкой, таймер обогрева стекла заднего, электропривод корректора фар и переключатель корректора фар	10
24	Блок управления люком крыши, реле вентилятора салона	10
25	Реле и таймер обогрева стекла заднего, ЭБУ охранной сигнализацией и временной задержкой	30
26	Правая фара	15
27	Реле противотуманных фар	10
28	Комбинация приборов, фара левая фара	15
29	Комбинация приборов, разъем линии передачи данных, выключатель света заднего противотуманного, аудиосистема, ЭБУ охранной сигнализацией и временной задержкой, датчик сигнала незакрытой двери, лампа багажника, проверочный разъем универсальный, плафон освещения, лампы направленного света в салоне, узел от консоли крыши	15

Блок предохранителей Шевроле Авео Т200 и Т300, выпускаемой с 2012 года, практически не отличается от данной схемы. Также идентичны схемы блоков предохранителей автомобилей Шевроле Авео седан 1 4 и автомобилей с мотором 1 5.

Как подобраться к блоку предохранителей Шевроле Авео в моторном отсеке:

1. Открыть капот.
2. Открыть фиксаторы и убрать крышку блока.
3. На обратной стороне снятого элемента имеется схема предохранителей и реле. Плюс на крышке закреплен пинцет, при помощи которого можно аккуратно достать необходимый элемент.

Практически каждая цепь питания электрооборудования в машине имеет плавкие предохранители, которые защищают элементы. Среди основных компонентов, оснащенных предохранителями, можно назвать электродвигатели вентиляторов, фары, топливный насос и и прочие потребители тока, которые подключены посредством реле.

Блок предохранителей Шевроле Авео расположен в специальном монтажном блоке. Один из них установлен в левой части панели приборов в салоне Авео, второй – под капотом около АКБ.

Блок предохранителей на «Шевроле-Авео»

Рассмотрим особенности блоков предохранителей (далее – БП) «Шевроле-Авео», которые выпускались с 2004 по 2010 годы. Традиционно БП состоит из плавких предохранителей (далее – ПП) и реле. ПП – элементы электрической схемы, которые защищают отдельные приборы в цепи от выхода из строя. Это происходит за счет сгорания (плавления) вставки ПП, которая рассчитана на определенный номинальный ток. Соответственно при превышении данного значения ПП сгорает и размыкает цепь, в которой течет ток опасного значения.

Второй элемент БП – реле. Они предназначены для защиты подключенных элементов от короткого замыкания (проще говоря, от высокого напряжения) и уменьшения пусковых токов прибора, в цепь которого они включены. В «Шевроле-Авео» есть два блока предохранителей. Для удобства один назовем основным, второй – дополнительным. Также мы рассмотри две модели машины «Шевроле-Авео» Т250 и Т300.

Блок предохранителей Chevrolet Aveo T250

Рассмотрены автомобили Chevrolet T250 седан, хэтчбек с 2008, 2009, 2010, 2011 года выпуска

Где находятся предохранители шевроле авео т250.

Под капотом, около аккумуляторной батареи.

На внутренней стороне крышки нанесена схема расположения предохранителей и реле. Там же находится пинцет для извлечения предохранителей.

схема расположения предохранителей в блоке.

Реле топливного насоса

Реле стояночных огней

Реле противотуманных фар

Реле дальнего света фар

Реле ближнего света фар

Реле вентилятора, высокая скорость

Реле вентилятора, низкая скорость

Реле системы кондиционирования

Реле системы управления двигателем

(50A) Блок предохранителей/реле приборной панели

(20A/30A) Электропривод стеклоподъемников

(30A) Основные цепи зажигания

(30A) Основные цепи зажигания

(50A) Электронный блок управления ABS

(30A) Электродвигатель вентилятора системы охлаждения

(10A) Электропривод стеклоподъемников

(10A) Фонарь освещения номерного знака Левая регулировка фар Левый задний фонарь (и) Левый габаритный фонарь

(10A) Правая фара Правый задний фонарь Правый габаритный фонарь Подсветка

(15A) Топливный насос

(10A) TCM Блок управления двигателем

(15A) Вентилятор Топливный инжектор (ы) Компрессор кондиционера Блок управления двигателем

(15A) Датчик положения распредвала Клапан рециркуляции отработавших газов Датчик кислорода с подогревом Электромагнит управления испарительной продувкой

(15A) Блок управления крышкой багажника Сигнальная лампа (и) опасности Будильник

(10A) Правая фара

(10A) Левая фара Переключатель положения фар

(15A) Противотуманные фары

(15A) Дальний свет фар

(20A) Электродвигатель вентилятора системы охлаждения

(10A) Электромагнитная муфта компрессора кондиционера

Блок предохранителей в салоне шевроле авео т250.

Расположен в торце панели приборов с левой стороны за крышкой

для доступа к предохранителям откройте крышку.

схема расположения предохранителей в блоке.

(10A) Электронный блок управления SRS

(25A) Переключатель стеклоочистителя Мотор стеклоочистителя

(10A) Часы, Панель приборов (IPC), Приемник дистанционного управления блокировкой дверей (RCDLR), Выключатель стоп-сигнала

(10A) Выключатель аварийной сигнализации

(10A) Выключатель стоп-сигналов

(15A) Блок предохранителей и реле в моторном отсеке Датчик кислорода с подогревом TCM Датчик скорости автомобиля (VSS) Топливный насос

(15A) Выключатель стоп-сигналов

(15A) Прикуриватель Разъем разъема прицепа

(10A) Часы, Выключатель фонаря I / P, Радио

(10A) Диагностический разъем, иммобилайзер

(25A) Обогреватель заднего стекла, Задний стеклоочиститель и антиобледенитель

(10A) Подсветка багажного отделения Открытие багажного отделения Внутреннее освещение

(15A) Разъем питания дополнительного оборудования

(15A) Центральный замок

(10A) Задний противотуманный фонарь

(20A) Блок управления электроприводом люка

(10A) Выключатель фонаря заднего хода Переключатель парковки / нейтрального положения

(15A) Звуковой сигнал

(10A) Электронный автоматический контроль температуры (EATC) Внутреннее освещение Кондиционер выключатель Электрическое управление зеркалом

(10A) Кондиционер выключатель Электрическое управление зеркалом

(15A) Электронный автоматический контроль температуры (EATC) аудио Часы Кондиционер выключатель Блок управления сигнализацией Электрическое управление зеркалом Ключевой предупредительный выключатель

Часы, блок предохранителей — I / P, модуль управления HVAC, выключатель сигнализации ключа зажигания, подсветка ключа, наружное зеркало заднего вида — водитель, наружное зеркало заднего вида — пассажир, радиоприемник, приемник замка двери дистанционного управления (RCDLR)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Расположения блоков предохранителей

2 скопления находятся в салоне автомобиля (меньший) и под его капотом (больший). Второй считается основным, поскольку именно там находятся все реле, он связан с защитой главных электрических цепей.

В салоне

Находится на панели приборов слева от водителя. Его крышка хорошо различима в торце щитка. Под ней можно обнаружить 21 предохранитель. Реле в заводской компоновке авто для них не предусмотрены.

Блок под капотом

Установлен рядом с аккумулятором. Помимо 25 элементов находятся 10 реле. Предохранители блока отвечают за бесперебойную работу электроцепей, связанных с работоспособностью мотора.

Выберите модификацию

Модификация	Тип двигателя	Тип кузова	Тип топлива	Код двигателя	Мощность	Тип коробки	Года выпуска
1.2	Бензиновый двигатель	Наклонная задняя часть	бензин	LMU	75 PS	2008 – наст. время
1.2	Бензиновый двигатель	Наклонная задняя часть	бензин	LMU	84 PS	2008 – наст. время
1.2	Бензиновый двигатель	Наклонная задняя часть	бензин	LY4	76 PS	2007 – наст. время
1.2	Бензиновый двигатель	Наклонная задняя часть	бензин	F12S3	72 PS	2008 – наст. время
1.2 LPG	Бензиновый двигатель	Наклонная задняя часть	Бензин/автогаз (LPG)	LMU	84 PS	2008 – наст. время
1.2 LPG	Бензиновый двигатель	Наклонная задняя часть	Бензин/автогаз (LPG)	81 PS	2008 – наст. время
1.4	Бензиновый двигатель	Наклонная задняя часть	бензин	LDT	101 PS	2008 – наст. время
1.6	Бензиновый двигатель	Наклонная задняя часть	бензин	LXT	110 PS	2009 – 2011
1.6	Бензиновый двигатель	Наклонная задняя часть	бензин	LXV	105 PS	2008 – наст. время
1.6	Бензиновый двигатель	Наклонная задняя часть	бензин	LXV	107 PS	2008 – 2009

На этой странице показаны модификации для Chevrolet AVEO, Хэтчбек (T250, T255).

В продаже новые оригинальные запчасти центральный замок на Chevrolet AVEO, Хэтчбек (T250, T255). Качественные аналоги, заменители, подбор на легковые и грузовые автомобили, аксессуары, тюнинг, дополнительное оборудование.

Купить центральный замок на Chevrolet AVEO, Хэтчбек (T250, T255) оптом и в розницу юридическим и частным лицам с доставкой по всей России. Более подробно ознакомиться с условиями доставки можно на странице доставки.

Чтобы узнать точную цену на центральный замок на Chevrolet AVEO, Хэтчбек (T250, T255), выберите модель и модификацию вашего автомобиля. Также купить центральный замок на Chevrolet AVEO, Хэтчбек (T250, T255) можно, оставив запрос по VIN.

Найти центральный замок для вашего Chevrolet AVEO, Хэтчбек (T250, T255), выбрав модификацию вашего авто:

Все запчасти типа центральный замок, полный список товаров для самостоятельного подбора и заказа будет доступен после выбора модификации.

Если у вас возникли вопросы или вам необходима консультация специалиста по подбору запчастей:

1. Зарегистрируйтесь на сайте Auto3N
2. Закажите обратный звонок для подбора центральный замок для Chevrolet AVEO, Хэтчбек (T250, T255)
3. Отправьте запрос на подбор запчастей по VIN

Особенности электрооборудования

Все составляющие электрической сети Шевроле Ланос, и других моделей Лачетти, Авео и Круз соединены в однопроводную сеть с номинальным напряжением 12В. Отрицательные выводы потребителей и источников электроэнергии соединены с «массой», она предназначена выполнять функцию второго провода. Роль массы в автомобиле выполняет кузов.

Источниками энергии являются:

• аккумуляторная батарея, если двигатель не запущен;
• генератор при работающем моторе.

Во время работы генераторной установки заряжается АКБ. На Шевроле Ланос установлен необслуживаемый аккумулятор 6СТ–55А1. Генератор – устройство, преобразующее механическую энергию коленвала в электрическую.

Агрегат состоит из:

• ротора;
• статора;
• выпрямителя;
• регулятора напряжения;
• щеточного узла.

Кроме системы электроснабжения, к электрооборудованию также относятся:

• система зажигания;
• система освещения и сигнализации;
• вспомогательное оборудование.

Все элементы соединены в единую электросеть (автор видео — S. Orazov).

Блоки предохранителей и реле Шевроле Авео Т250: назначение

Предохранители Chevrolet Aveo T250 позволяют работать всем электроцепям без перебоев. Сегодня нельзя представить машину без значимой роли электрических приборов, но без дополнительной защиты, обеспечиваемой плавкими элементами. Они быстро бы выходили из строя. Автовладельцам пришлось бы сталкиваться с опасными короткими замыканиями.

Вставки Авео Т250 позволяют защитить все основные приборы — от охлаждения мотора до кондиционирования в салоне, света фар и замка зажигания. Собственники могут улучшать транспортное средство в соответствии со стандартами времени. Ради такой возможности производитель оставил место под резервные элементы.

Методы ремонта

Итак, когда вы вышли утром к автомобилю, и из брелка не смогли его открыть. С этой ситуацией сталкивались некоторые автолюбители, которые вовремя не диагностируют автомобиль.

Ну самое логическое, и в первую очередь, проверяемой неисправностью, является — села батарейка в брелке. Это можно проверить очень легко. Если автомобиль открылся с ключа, то дело точно в батарейке. Если же автомобиль не открылся с ключа, то необходимо искать неисправность в другом месте.

Чтобы поменять батарейку в ключе центрального замка, необходимо взять ключ брелок, и расщепить его, там будет находиться внутри круглая батарейка, которую необходимо вынуть, и вставить новую. Если после проделанных операции — всё заработало, то значит дело было в батарейки ключ. В дальнейшем стоит следить за состоянием батарейки в брелке открытие центрального замка автомобиля.

Если всё же автомобиль не открылся с брелка, то необходимо обратиться к другим неисправностям данного узла. Основной причиной может стать блок центрального замка, которой располагается обычном под самой панели. Так, чтобы его диагностировать необходим осциллограф, либо же посмотреть неисправности и подгорание в самом блоке. Если блок сгорел, то от него будет вонять гарью. В этом случае необходимо установить новый блок центрального замка, и соответственно прошить его. Данную операцию стоит доверять профессионалам, которые сделают всё достаточно быстро и качественно.

Третей основной причиной может послужить механическая проблема самых замков. Так неисправность одного замка может привести к тому, что все двери не будут открываться. В данном случае потребуется вызывать специалистов для вскрытия дверей, поскольку самостоятельно можно сломать замок окончательно, но при этом в автомобиль не попасть. В данном случае рекомендуется заменить неисправный замок, который предварительно будет диагностироваться. Для этого потребуется снять карту дверей, и вынуть каждый замок по очерёдности, сначала с передних дверей, а потом задних.

Последний из группы основных причин может послужить то, что неисправен электронный блок управления. Глюк в этом «мозгу» может произойти в любой момент, и при любых условиях, вплоть до замыкания в самой проводки. Чтобы отремонтировать данную деталь необходимо обратиться в автосервис, поскольку самостоятельно устранить поломку вряд ли получится.

Ещё одна группа причин которую можно отнести к основным — является неисправность проводки. Так может образоваться разрыв или прогорание провода, но при этом диагностировать неисправность будет достаточно тяжело, поскольку придется «прозванивать» все провода, которые идут от блока центрального замка к замкам дверей. Стоит понимать, что поврежденния провод необходимо заменить, либо же провести изоляционные операции, которые смогут восстановить нормальную работу центрального замка.

Снятие и замена блока реле и предохранителей Авео

Оба имеют схожую конструкцию. Доступ к их содержимому осуществляется за счет снятия, закрывающей их пластиковой крышки. Она держится на фиксаторах, которые легко поддаются нажатию. Блок держат винты, для откручивания нужна отвертка.

В моторном отсеке

Чтобы снять блок Авео, его сначала отключают от аккумулятора, потом, сняв крышку, отвинчивают винты, удерживающие его на месте. Поддев отверткой край блока, его вынимают из моторного отсека.

Монтаж осуществляют в обратном порядке.

В салоне

Процедура замены блока выглядит просто:

• снимают подрулевую панель;
• далее то же делают с крышкой блока и заглушкой;
• скидывают с аккумулятора клеммы;
• отключают разъемы с блока предохранителей;
• с помощью отвертки на 7 откручивают винт, держащий колодку и снимают ее;
• откручивают винт слева от блока;
• поддев отверткой нижний край, снимают блок с крепления.

Процедура установки блока реле и предохранителей точно такая же, только в обратном порядке.

Зачем заменять предохранитель кондиционера на Шевроле Авео?

.Итак, начнем нашу статью о местонахождении предохранителя кондиционера вашего Chevrolet Aveo интересом его изменения. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. По правде говоря, если ваш кондиционер не работает на Chevrolet Aveo Более того, если вы уже перезарядили его, проверили на возможные утечки в системе и если вы проверили, что компрессор кондиционера исправен, вполне возможно, что предохранитель является спусковым крючком. Вы должны знать, что предохранитель действует как предохранительное устройство для предотвращения перенапряжения на вашем Chevrolet Aveo . Это будет резистор, нити, более или менее толстой, что позволит завершить определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить все еще не повреждена, с помощью простой визуальной проверки. Как правило, вы захотите замените предохранитель кондиционера Chevrolet Aveo, когда он больше не работает без видимых объяснений .

Обозначения на схемах

Разбираться в схемах несложно, достаточно уяснить некоторые основные обозначения:

Детали электроцепи

На схемах детали электроцепи обозначаются прямоугольниками, треугольниками, кружочками и т.п. Для упрощения понимания они подписаны латинскими буквами. Например, G — обозначает «-» или «массу», Ef и F – указывает, что это предохранитель, буквой C обозначается разъем, S – соединительный разъем, а буквой D –диод.

Проводка

Проводка в автомобиле разноцветная, что облегчает идентификацию проводов во время чтения схем. По аналогии с деталями электроцепи, цвет проводки также обозначается латинскими буквами. Используются следующие цвета: оранжевый – «Or», синий – «Lb», желтый – «Y», зеленый – «G», розовый – «P», серый – «Gr», белый – «W», коричневый – «Br», светло-зеленый – «Lg», голубой – «Sb», фиолетовый – «V», красный – «R», черный – «B».

Разъемы

Для удобства подключения новых устройств и замены вышедших из строя, вся электросистема состоит из узлов, которые подключены друг к другу специальными разъемами — колодками. Каждая колодка имеет контакты – пины, в которые как в розетку подключаются нужные провода. Так как колодки имеют много контактов, они пронумерованы. Нумерация начинается слева направо и сверху вниз.

В зависимости от места расположения колодки (внутри автомобиля или в моторном отсеке), она имеет номер трехзначный номер. Если на схемах колодка обозначена номером начинающимся со 100, то искать ее следует в моторном отсеке, а если с 200, то в салоне.

Типы неисправностей

Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.

В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.

Активатор ЦЗ авто

Расположение предохранителей, плавких вставок и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся.

. в моторном отсеке рядом с аккумуляторной батареей.

. и в салоне, под панелью приборов с левой стороны.

Обозначения предохранителей, плавких вставок и реле монтажного блока, установленного в моторном отсеке, показаны на рис. 10.1.

В табл. 10.1 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, приведенные в таблице, могут отсутствовать.

Обозначения предохранителей, плавких вставок и реле монтажного блока, установленного в панели приборов, приведены на рис. 10.2.

В табл. 10.2 указано назначение этих предохранителей и плавких вставок, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите фиксатор.

2. . и снимите его крышку.

3. Для получения доступа к монтажному блоку, расположенному в панели приборов, потяните за нижний край и снимите крышку.

4. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

ПРИМЕЧАНИЕ: На внутреннюю сторону крышек монтажных блоков нанесена схема расположения предохранителей и плавких вставок.

ПРЕДУПРЕЖДЕНИЕ: Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Снимите пинцет А (см. рис. 10.1) с держателя в монтажном блоке, расположенном в моторном отсеке.

6. Захватите пинцетом предохранитель.

7. . и извлеките его из контактного разъема.

ПРИМЕЧАНИЕ: Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

8. Установите в контактный разъем предохранитель того же номинала, что и снятый.

9. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое реле.

10. Плавкие вставки заменяйте аналогично замене реле.

Источник
