Сроки замены ОЖ
В автомобилях ВАЗ Приора с 16 клапанным двигателем 2011 и других годов выпуска периодичность смены антифриза составляет 75 тысяч километров пробега. Затем рабочая жидкость начинает терять свои свойства. Кроме того, хладагент, который льют при производстве, меняется каждые пять лет, если за это время машина не прошла 75 тысяч км. Но это касается первичной замены жидкости, которую заливают с завода. Если вы используете обычный Тосол, то его ресурс эксплуатации меньше и составляет около 30-40 тыс. км пробега.
Необходимость смены рабочей жидкости можно определить по таким «симптомам»:
- антифриз стал более грязным, черным, в нем появились следы отложений;
- произошла утечка хладагента, в результате чего в систему потребуется добавить еще жидкость, а если вы не знаете, какой антифриз был залит, то его придется менять;
- наличие отложений и грязи в расширительном бачке, это свидетельствует о том, что вещество потеряло свои свойства;
- образование пены в резервуаре под капотом;
- печка стала хуже работать в зимнее время года;
- двигатель начал кипеть.
Двухцветный светодиодный индикатор температуры на двух транзисторах
Свечение синего светодиода показывает более низкую температуру, красного — высокую. Снижение температуры влечет за собой повышение сопротивления термистора Th1. Это увеличивает напряжение на базе транзистора VT2, что в свою очередь открывает его. Открытие VT2 запирает транзистор VT1. В результате этого светодиод HL1 светится, а светодиод HL2 не горит.
С повышением температуры, сопротивление термистора уменьшается и уменьшается напряжение на базе VT2. VT2 закрыт. Ток начинает течь к базе VT1 через R2, в результате он открывается. Это заставляет светиться светодиод HL2. Так как оба светодиода имеют общий токоограничивающий резистор R1, и красный светодиод HL2 имеет меньшее падение напряжения, чем синий светодиод HL1, то синий светодиод гореть не будет. Это избавляет от необходимости в каких-либо дополнительных транзистора для светодиода HL1.
Если светодиод HL1 не имеет достаточно высокий перепад напряжения, то это возможно решить путем последовательного включения с ним диода, например 1N4007. Потенциометр R3 устанавливает температуру порога. Если вы не можете установить желаемую температуру, возможно, потребуется изменить значение R3 или R4.
Как проверить
Если
компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко
выраженных симптомов неисправности может и не быть. Если произойдет поломка, она
будет считаться электронной, так как прибор — часть электроники автомобиля.
Проверка датчика детонации мультиметром
Поломка
устройства может возникнуть по самым разным причинам – например, из-за
неисправности самого прибора, замыкания системы или обрыва сигнального провода.
Что провести самостоятельную диагностику, нужно определить, где находится
датчик. В руководстве по эксплуатации авто есть информация об этом.
Далее
начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем
отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните,
что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система
предусматривает определенную защиту в виде компенсаторов, но от сильного
механического воздействия она не спасет. Разбирать датчик не стоит, так как
герметичность корпуса нарушать недопустимо.
Проверять
лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать
прибор с короткими проводами. Щуп минуса подключается к отверстию датчика,
расположенному в центре, а плюсовой — к разъему управления. Если прибор
исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.
Если
устройство неисправно, активности не будет. Можно провести проверку несколькими
устройствами — тогда не останется сомнений, что процедура проведена корректно.
После диагностики проводится замена дефектного сенсора.
Устройство системы охлаждения на ВАЗ-2114
Местоположение датчика температуры охлаждающей жидкости
Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:
Здесь всё устроено тривиально
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Процесс замены датчика (ДТОЖ)
Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:
- Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
- Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
- Отсоединяем провода, которые питают элемент. Отключаем колодку проводов питания датчика
Датчик температуры охлаждающей жидкости с демонтированной фишкой
- При помощи ключа на 19, проводим демонтаж изделия. Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
- Сборка проходит в обратном порядке.
Рекомендуем: Особенности замены и обслуживания шкворней на Газели
Выбор изделия
К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.
Оригинал

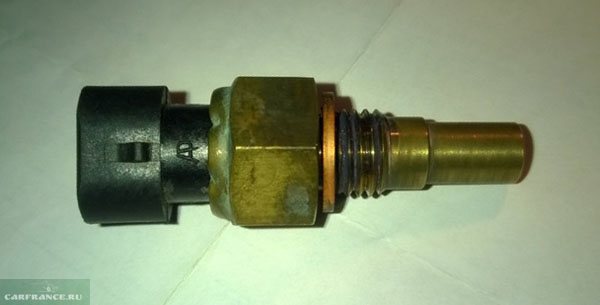

Оригинальный вид датчика ОЖ производства АвтоВАЗ
2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.
Аналоги
Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.
Это был не оригинальный датчик
Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:
| Наименование производителя | Каталожный номер | Стоимость, в рублях |
| Fenox | TSN22101 | 210 |
| LUZAR | LS 0101 | 240 |
| Fenox | TSN22101O7 | 240 |
| Vernet | 2509 | 250 |
| Patron | PE13059 | 300 |
| Intermotor | 52400 | 300 |
| Era | 330082 | 350 |
| Facet | 7.3000 | 350 |
| Eps | 1.830.000 | 400 |
| KW | 530.000 | 550 |
| H+B Elparts | 70511515 | 600 |
| Cargo | 180804 | 700 |
| Hella | 6PT 009 107-151 | 750 |
Датчик ОЖ производства «Хелла»
Последствия несвоевременной замены датчика
Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:
- Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
- Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
- Другие последствия, к которым датчик привязан косвенно.
Проверка датчика температуры охлаждающей жидкости мультиметром
- Теперь с помощью омметра или мультиметра измерьте значение сопротивления измерителя температуры охлаждающей жидкости, подключив один из выводов расходомера к одной из клемм на электрическом разъеме измерителя, а другой провод к другой клемме на электрическом разъеме ECT.
На автомобилях со старыми однопроводными измерителем подключите провода измерительного прибора к клемме разъема и корпусу датчика (заземлению), чтобы получить показания.
- Проверьте в руководстве по ремонту автомобиля правильное значение сопротивления для вашего ECT. Однако не во всех руководствах по обслуживанию есть эта информация.
Большинство измерителей этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55 ° F (13 ° C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного ECT, если вы знаете его марку.
Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти тесты, поведение измерителя и показания температуры могут дать вам подсказку о его рабочем состоянии.
Теперь вы собираетесь сделать ещё один тест
- На этот раз запустите двигатель и дайте ему поработать на холостом ходу.
- Установите коробку передач на нейтраль и включите стояночные тормоза.
- Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление измерителя, как вы делали раньше.
- Запишите эту новую пару значений.
- Не выключая двигатель, подождите примерно одну-две минуты и повторите эту процедуру еще раз.
- Сделайте еще одну пару чтений через одну-две минуты снова, всегда отмечая значения.
- Затем выключите двигатель.
Замена датчика детонации
Если
сенсор не работает, его необходимо заменить — других вариантов здесь нет. Стоит
устройство недорого, найти его можно в любом специализированном магазине.
Конечно, цена зависит от марки и модели машины, но в целом она невысока. Замену
устройства можно провести и самостоятельно, но при отсутствии навыков и опыта
лучше обратиться к мастерам. Они возьмут за работу 2-3 тыс. рублей.
Перед
заменой надо дать мотору остыть и обесточить автомобиль, отключив минусовую клемму
аккумуляторной батареи. На некоторых автомобилях устройство расположено таким
образом, что снять его получится без усилий.
Замена датчика детонации
Для
демонтажа устройства понадобится ключ на 12 — им отворачивается крепежный болт.
Дальше устройство отключается и вынимается. На его место ставится новый датчик.
Сборка происходит в обратном порядке.
Покупая
новый датчик, смотрите на то, чтобы его каталожный номер совпадал с номером
старого компонента. Тогда ЭБУ будет работать полностью корректно. Не покупайте
устройства от китайских производителей — стоят они, конечно, дешевле, но экономия
наверняка выйдет боком.
Датчик
детонации — это очень важный и вместе с тем несложный прибор, заменить который
можно, не прилагая особых усилий
Важно вовремя определить неисправность, чтобы
не нанести вред автомобилю ездой с неисправным сенсором
Если датчик температуры охлаждающей жидкости неисправен
Сломанный датчик ТОЖ не позволит включать вентилятор, охлаждающий радиатор. А не включенный вентилятор приведет к резкому нагреву двигателя. Обычно в таких случаях водитель не сразу замечает такую поломку, а некоторые и вовсе не заметят, пока из под капота не пойдет пар.
Мало кто делает проверку датчиков, хотя бы изредка. Но, для желающих проверить датчики своих автомобилей, потребуется всего лишь мультиметр и цифровой градусник. Для проверки работоспособности, надо демонтировать этот датчик. Взять небольшую емкость и налить туда кипящую воду температурой 100 градусов и отпустить датчик в эту воду так, чтобы можно было замерить сопротивление. Сопротивление исправного нагретого датчика должно показывать 170 Ом. Если положить в воду температурой 50 градусов, то сопротивление должно быть 970 Ом. А, если в воду 20 градусов, то будет 3500 Ом. Если есть значительные отличия, то датчик неисправен частично, его требуется поменять.
Устройство системы охлаждения на ВАЗ-2114
Местоположение датчика температуры охлаждающей жидкости
Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:
Здесь всё устроено тривиально
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Процесс замены датчика (ДТОЖ)
Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:
- Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
- Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
- Отсоединяем провода, которые питают элемент. Отключаем колодку проводов питания датчика
Датчик температуры охлаждающей жидкости с демонтированной фишкой
- При помощи ключа на 19, проводим демонтаж изделия. Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
- Сборка проходит в обратном порядке.
Рекомендуем: Педаль тормоза проваливается (стала мягкой) или твердой: что делать
Выбор изделия
К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.
Оригинал
Оригинальный вид датчика ОЖ производства АвтоВАЗ
2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.
Аналоги
Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.
Это был не оригинальный датчик
Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:
| Наименование производителя | Каталожный номер | Стоимость, в рублях |
| Fenox | TSN22101 | 210 |
| LUZAR | LS 0101 | 240 |
| Fenox | TSN22101O7 | 240 |
| Vernet | 2509 | 250 |
| Patron | PE13059 | 300 |
| Intermotor | 52400 | 300 |
| Era | 330082 | 350 |
| Facet | 7.3000 | 350 |
| Eps | 1.830.000 | 400 |
| KW | 530.000 | 550 |
| H+B Elparts | 70511515 | 600 |
| Cargo | 180804 | 700 |
| Hella | 6PT 009 107-151 | 750 |
Датчик ОЖ производства «Хелла»
Последствия несвоевременной замены датчика
Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:
- Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
- Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
- Другие последствия, к которым датчик привязан косвенно.
Рено Логан
На Рено Логан можно использовать много видов ДТОЖ, к примеру, MEAT & DORIA 82187, JP GROUP 1293102400, Vernet WS2602 и другие.
Оригиналы:
12-RENAULT-7700101968 (контакты «треугольник) – стоит на 8 клапанных моторах до 2012 года.
12-RENAULT-226307034R – после 2012 года (контакты в ряд).
Все они подходят для моторов K4M и K7M, места их расположения разняться.
Так на K4M (8 клапанов) измеритель температуры установлен в корпусе водораспределителя (в блоке цилиндров). Он один, передает информацию на панель приборов и работает совместно с ЭБУ.
На двигателе K7M в заднем торце головки блока цилиндров.
На корпусе колодки нанесены обозначения трех выводов «А», «В1» и «В2». Замера рабочего напряжения, как и в случае выше, проводится при включенном зажигании между выводом «В1» и массой. Норма – от 4,8 до 5,2 В.
Если напряжение к колодке не поступает, отсоединяем жгут проводов от ЭБУ и тестером проверяем проводку на обрыв цепи. Замеры делаем между «В1» и выводом «13» ЭБУ.
Если цепь рабочая, значит вышел из строя блок управления.
Переводим тестер в режим «Замер сопротивления» и проверяем на обрыв цепь «массы» датчика между выводом «В2» и корпусом машины (двигателя).
Показания в менее 1 Ом указывают на исправность цепи. Если прибор показал бесконечность, то между выводами «73» ЭБУ и «В2» колодки обрыв.
Дальше, сели не хотите снимать датчик температуры ОЖ с двигателя, с помощью тестера замерьте показания сопротивления на прогретом и холодном моторе между выводами датчика «В1» и «В2».
Нормативные данные показаны в таблице 4.
| Температура, 0С | Сопротивление, Ом |
| 120 | 105 |
| 110 | 135 |
| 90 | 240 (+/ — 30) |
| 80 | 335 (+/ — 35) |
| 50 | 810 |
| 25 | 2050 |
| 20 | 3500 (+/ — 500) |
| 4 | 7500 (+/ — 500) |
Чтобы дальше проверить устройство, можно воспользоваться одним из рассмотренных выше способов.
Для большей надежности желательно демонтировать девайс, для используйте головку на 21.
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.
Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Как найти причину неисправности датчика температуры охлаждающей жидкости
Выполнить проверку и обнаружить неполадки ДТОЖ можно при помощи различных приборов, таких как омметр, вольтметр либо мультиметр, термометр электронный, также можете провести и визуальный осмотр.
До начала выявления неисправностей датчика необходимо проверить проводку в машине, так как прибор нуждается в постоянном питании (5 В) для корректной работы. Сделать это очень легко: сначала отсоединить ДТ охлаждающей жидкости от проводов, завести мотор, присоединить к проводам мультиметр или вольтметр и узнать напряжение.
Рекомендуем
«Как слить охлаждающую жидкость правильно и залить новую» Подробнее Если измерительное устройство показывает напряжение 5 В, то можно начинать проверку датчика температуры.
Осмотрите устройство на наличие трещин, ржавчины на зажимах, проверьте, есть ли на поверхности прибора отверстие, сквозь которое просачивается жидкость для охлаждения. Все эти недостатки могут быть показателями того, что прибор неисправен. Для тщательной проверки необходимо померить сопротивление и напряжение устройства при помощи вольтметра либо мультиметра, осциогрофа. Если у вас в наличии нет данного оборудования, то можно воспользоваться им на СТО.
Многие датчики относятся к виду, у которого отрицательный температурный коэффициент сопротивления, то есть при повышении температуры ОЖ значение сопротивления уменьшается. Если необходимо определить, исправен ли прибор, то нужно просто подсоединить измерительное устройство (мультиметр, вольтметр) к проводу ДТОЖ и посмотреть напряжение при различных значениях температуры.
Если температурные показатели средние, то напряжение может колебаться от 2 до 3 В.
Необходимо завести и прогреть мотор до оптимальной температуры, при этом напряжение в датчике будет становиться меньше. Потом нужно взять термометр и измерить напряжение. Если выдало показание 0 В, то нет присоединения контакта к «земле», присутствуют повреждения проводов, которые передают сигнал от датчика к модулю управления. Однако если при осмотре проводов не выявлено видимых дефектов, значит, следует проверить соединения на линии, с помощью которой подается напряжение и заземление на ЭБУ. Неисправностей не обнаружено – следует проверить сам электронный блок.
Если напряжение на контакте 5 В, то это можно объяснить следующим образом:
- Контакт, предназначенный для сигнала в штекере ДТ, не обеспечивает связь с данным устройством.
- Цепь датчика разомкнута.
- Линия заземления температурного прибора разорвана.
Наиболее часто главная проблема в том, что сопротивление на выходе и напряжение видоизменяются за пределами подходящего им диапазона. При горячем моторе нормальные значения ДТОЖ составляют 0,5 В, при холодном – 2 В. Если датчик имеет неисправности, то он может выдать при прогретом двигателе 1,25 В, при остывшем – 1,5 В.
Такая ситуация ведет к тому, что затрудняется запуск силового агрегата и происходит переобогащение топливной смеси. Данные значения не дадут вам код, который укажет причину неполадки, потому что датчик функционирует в допустимых пределах. Однако, как вы понимаете, датчик охлаждающей жидкости необходимо снять и заменить его на новый.
Рекомендуем
«Можно ли смешивать охлаждающие жидкости и какова цена риска» Подробнее ДТОЖ отремонтировать не получится. Нужна лишь замена на новое устройство. Стоит температурный прибор недорого, следовательно, проблем у водителей не возникнет. Помните! Менять ДТ нужно только на устройство той же марки. В противном случае могут возникнуть неполадки в моторе либо датчик будет показывать ошибочные данные.
Вам понадобятся:
- Ключи на 8, 13, 17, 21.
- Емкость для охладительной жидкости.
Замена ДТОЖ и сброс ошибки
- Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
- Удалить код из памяти ЭБУ. Для этого:
— надавить и удерживать кнопку сброса пробега;
— повернуть ключ зажигания;
— высвечиваются все позиции на ЖКИ;
— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;
— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;
— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;
— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.
Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.
Прошивка комбинации приборов на Калина2Гранта
Так как программер USBDM уже испытал у себя ( восстановление CAN ) и узнал что им можно еще прошивать комбинации приборов ( КП ), решил и у себя прошить.
У меня КП стоит 219240 и шла с прошивкой 007 и не выводила показания температуры двигателя. Решил перепрошить на версию 009. Но как всегда первый блин комом, при прошивке выскочила ошибка и результат — кирпич. Опять штудировать инет и разбираться что не так. Нашел свою ошибку, перепрошил по новой — всё заработало.
Но вот показания пробега стали «000» и затерся ИММО. С переобучение ключей ( ИММО ) проблем не возникло, в инете полно инфы, да и сам уже делал это. А вот восстановить пробег оказалось не просто, машина на гарантии еще и пробег нужен. Обратился за помощью к MrRararai
, он помог восстановить мой пробег, за что ему большое спасибо.
Теперь у меня на КП прошивка 012.
Теперь научился еще и пробег изменять.
Полазил по инету и вот что нашел про комбинации приборов:
как посмотреть прошивку КП
— нажимаем на кнопку переключения пробега, затем включить зажигание, не отпуская кнопку ( не пуская двигатель ), пойдёт тест, еще раз нажимаем на кнопку — видим версию ПО ( верхняя строка ) и комплектацию ( нижняя строка ).
Есть два варианта прошивки :
1) с обнулением пробега и ИММО ( надо будет по новому обучать ключи )
2) с сохранением пробега и ИММО.
— Нарушается пломба КП ( гарантия ).
— При прошивке обязательно должен быть обучающий ключ рядом, если что пойдет не так и затрется ИММО -машину не завести, надо обучать ключи ( ИММО )
015
— на старой плате, нет ни одной температуры.
029 — 040
— обновленная плата. нет ни одной температуры.
На всех панелях от стандарта установлен другой дисплей, для прошивки необходимо его поменять на дисплей от нормы. И еще кучу элементов допаивать. Старая и новая версии отличаются, у каждой свои доработки.
053, 060, 076, 087
– нет ни одной температуры.
090, 091
– есть возможность подключить датчик температуры окружающей среды (ТОС), но нет температуры охлаждающей жидкости(ТОЖ)
092-095
– есть ТОЖ и ТОС
053, 060, 076
– Старые платы, что бы прошить необходимо доработка платы паяльником или шить адаптированную 092 прошивку
087-095
– Новые платы. Шьются без всяких доработок.
046
– есть всё(тоже самое что 009 от калины)
009
– есть всё (тоже что и 046)
012
– есть всё, самая свежая версия. От 009 отличается наличием подсказчика переключения передач
ПК по железу комплектации 40 ( Люкс ) от комплектации 20 ( Норма ) отличаются наличием светодиода на индикацию ППТФ и цветом очков
— 219220(40)-007 и выше, будет ПО: 009 или 012 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы
На 012 прошивке КП и прошивки «i427ge05», «i427GKA1» ЭБУ, только на люксовой ПК (219240), только на механике ( 127 двигатель ) — появилась подсказка о переключении передач.
— 219020-060, 076 будет ПО: адаптированная 092 , добавиться ТОС и ТОЖ
— 219020-087 и выше, будет ПО: 092 или 046 ( в отличии от 092 дополнительно будет показывать время работы двигателя, потраченное топливо и среднюю скорость. Все параметры сбрасываемые ) или 009 от Калины ( дополнительно к 046 писк поворотников ).
— 219040-032 и выше, будет ПО: 046 — БК комплектации «Люкс» + температуру ДВС + убрали глюк с наружной температурой воздуха + подправили часы
Некоторые данные по версиям прошивок взял у Goffka
Подведем итоги
Как видно, датчик температуры двигателя является таким элементом, который не только измеряет температуру для уведомления водителя о перегреве, но и тесно взаимодействует с ЭСУД автомобиля и самой системой охлаждения.
В зависимости от показаний ДТОЖ, блок управления корректирует топливно-воздушную смесь, управляет оборотами двигателя и зажиганием. Также показания датчика инициируют включение вентилятора охлаждения двигателя и т.д.
По результатам данной проверки датчика температуры мотора принимается решение о замене данного элемента или поиске других проблем, которые могут быть причиной перегрева или сбоев в работе ДВС.
В системе охлаждения мотора воздух: симптомы завоздушивания, причины образования воздушной пробки. Как развоздушить систему охлаждения двигателя.
Антифриз закипает и бурлит в расширительном бачке. Причины закипания тосола или антифриза, основные неисправности, диагностика неполадок, рекомендации.
Как проверить систему охлаждения двигателя автомобиля на герметичность и работоспособность всех компонентов. Диагностика помпы, термостата, патрубков и т.д.
Устройство и принцип работы элемента. Конструктивные особенности и виды терморегуляторов. Рекомендации по выявлению неисправностей, замена термостата.
Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.
Что такое охлаждающая жидкость для двигателя: назначение и особенности, отличия. Как выбрать ОЖ, как разбавлять концнтрат антифриза, смешивание антифризов.
