Замена подсветки приборной панели ваз 2110 на многоцветную

Устройство панели приборов на ВАЗ 2110

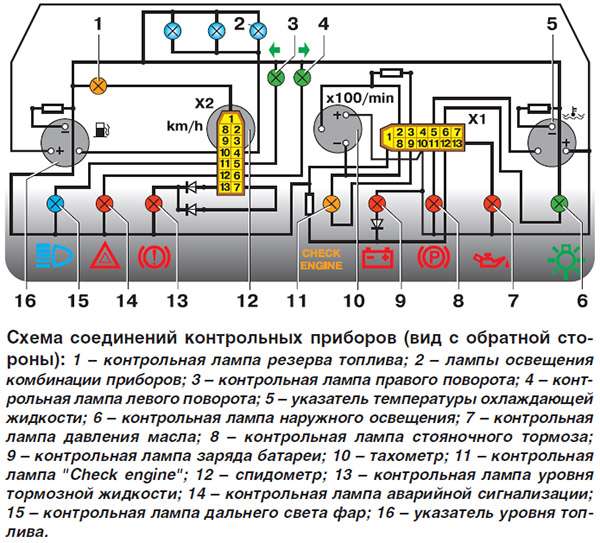

Под понятием «панель приборов» на автомобилях подразумевается блок контрольных ламп и индикаторов, расположенный перед водителем. Правильное название детали — щиток, который устанавливается в пластиковой панели, называющейся торпедо.

В состав приборного щитка на ВАЗ 2110 входят:

• устройство для определения скорости движения — спидометр;
• измеритель числа оборотов — тахометр;
• индикаторы температуры охлаждающей жидкости и уровня топлива в баке;
• контрольные индикаторные лампы, оснащенные светофильтрами желтого, оранжевого, зеленого, синего и красного цвета;
• система подсветки (6 отдельных ламп);
• место установки контрольной лампы.

На автомобилях ВАЗ 2110 возможно увидеть несколько вариантов комбинации приборов:

1. На первых выпусках использовался электромеханический вариант панели с заводским номером 2110-3801010. Внешне устройство легко опознается по механическому одометру, установленному на шкале спидометра. Его привод выполнен от электродвигателя, остальные указатели работают по магнитному принципу. На задней части щитка имеются две колодки подключения, расположенные под прямым углом.
2. Позднее появилась электронная версия щитка, оснащенная жидкокристаллическим дисплеем на нижней части спидометра. Встречаются «приборки» с индикатором «подсоса» (который на ВАЗ 2110 с такой панелью с завода не устанавливался) или с лампой подушек безопасности на этом же месте. Могут попадаться машины с двойным окном дисплея — под тахометром и спидометром.
3. Очень редко встречается вариант комбинации приборов, предназначенный для ВАЗ 21106, оснащавшейся 2,0-литровым мотором Opel. Деталь имеет номер 21106-3801010 и отличается расширенным диапазоном измерения скорости (до 240 км/ч) и дополнительным жидкокристаллическим дисплеем на нижней части тахометра.
4. На последних версиях ВАЗ 2110 стал применяться щиток, унифицированный с автомобилем 2118 «Калина» (модель 1118-3801010), отличающийся компоновкой шкал. Подобная деталь называется среди владельцев панелью «нового образца». Устройство устанавливается в торпедо видоизмененного типа.

Электронная панель «нового» образца

Электронная панель «старого» образца

Электромеханическая панель

Щиток под мотор Opel В зависимости от завода-изготовителя и даты сборки встречается различное оформление комбинаций приборов ВАЗ-2110. Возможна оцифровка тахометра в сотнях или тысячах оборотов, нанесение технической информации на шкале и т. д.

Почему скачет стрелка тахографа: причины неисправности?

Прежде чем разбираться, почему прыгает стрелка тахометра, пытаться найти причину некорректных показателей в неисправности двигателя, проводки или других элементов машины, следует проверить работу самого аппарата. Стоит проверить свечи, проводку, контакты, через которые он подключён, проверить его настройки. Если перед этим меняли тахограф или же разбирали, то это наиболее вероятный фактор некорректных показателей на аппарате. Чтобы устранить проблему достаточно проверить его настройки, в случае необходимости подкорректировать сзади с помощью тумблера, проверить нулевое положение, правильность установки.

Глючит указатель температуры и топлива

Не работает панель приборов VDO. Уровень температуры и топлива «глючат»

Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, «Счетмаш» г. Курск, «Автоприбор» г. Владимир.

Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин.

Кстати вот еще одна главная особенность которая меня смутила, дело в том что указатель температуры начинал сильно скакать, когда на машине включались габаритки, ближний свет, итд.

Недавно решил заняться этой проблемой, и полностью разобраться. Не очень я верил что это отказ электроники. Решение оказалось очень простым. На самом деле надо было просто подвести хорошую «землю» к панели приборов. Или просто восстановить стандартную. После всех затяжек «земли», панель приборов стала работать правильно. Указатель температуры и топлива работают теперь точно, даже при включенных габаритках, печки, итд.

Ниже описаны все «земли», которые нужно проверить: Фрагмент статьи взят с сайта www.chiptuner.ru

Первое соединение с массой а/м находится внутри панели приборов, слева сверху относительно монтажного блока реле и предохранителей, под шумоизоляцией. На а/м первых лет выпуска провода массы к приварной шпильке подходили поверх шумоизоляции, а потом чья-то светлая голова придумала прятать провода под нее. Так что доступ к шпильке весьма неудобен и возможен только с помощью ключа трубки или удлиненной головки на 10. При недостаточном соединении в этом месте при включении головного света фар или электродвигателей стеклоподъемников может включиться стеклоочиститель с омывателем, сработать система центрального запирания дверей.

Второе соединение находится на приварной шпильке, на центральной консоли панели приборов, с левой стороны, над левым экраном консоли, под гайкой М6.

Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели. Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней (салонной) стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.

Источник

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

1. Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
2. Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
3. Индикатор левого поворотника, при включении поворота всегда мигает.
4. Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
6. Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
7. Индикатор бензоколонки, о котором мы рассказали выше.
8. Световой символ включения габаритных огней.
9. Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
10. Значок активации дальнего освещения.
11. Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
12. Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
13. Световая лампочка, загорающаяся при активации световой сигнализации.
14. Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
15. Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
16. Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
17. Значок активации ручного тормоза.
18. Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
19. Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.

Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

https://youtube.com/watch?v=S8vaatJ0Ugk

Прыгают стрелки приборов

Бывают ситуации, когда стрелки приборов прыгают по своим шкалам от максимума до минимума. Чаще всего, причиной такого явления является плохое соединение (контакт) с массой. Провод массы, идущий от приборной панели, крепиться к перегородке, которая отделяет от салона моторный отсек. Найти его можно, изъяв магнитолу из гнезда.

Такая же картина возможна и при монтаже магнитолы. При присоединении ее минусового кабеля, откручивали массовый провод приборной панели, после чего некачественно его завернули. Из-за этого, под влиянием вибраций, которые передаются на кузов транспортного средства, он ослаб. Стоит отметить, что его некачественно заворачивают из-за того, что это не очень удобно делать.

Нередко случается так, что они просто начинают прыгать по шкале от минимума до максимума. Обычно, причиной такой неисправности оказывается плохая связь контакта с массой. Ее провод, идущий от щитка, фиксируется на перегородке, отделяющей моторный отсек от салона. Отыскать его можно, сняв магнитолу с гнезда.

То же самое может ожидать автовладельцев и после установки магнитолы. В момент фиксации ее минусового кабеля, может быть, массовый провод щитка был некачественно завернут. В результате этой оплошности, под воздействием вибраций, передающихся на кузов машины, кабель мог ослабнуть. Такое случается очень часто, а автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты нередко плохо заворачивают массовый провод из-за того, что делать это не совсем удобно.

Если же крепление этого кабеля оказалось качественным, стоит проверить сам щиток. Для этого его необходимо снять с места фиксации так, чтобы не пришлось отсоединять провода, идущие к колодкам.

Механика

Дальше на схеме показано, как именно устроен датчик скорости.

Датчик скорости на ВАЗ-2112

Артикулы:

1. 2110-3843010-13 – датчик;
2. 2110-3843010-18 – датчик;
3. 2108-3802820-10 – привод спидометра;
4. 2101-3802718 – прокладка;
5. 2108-3802822 – корпус привода;
6. 2108-3802830 – уплотнительное кольцо;
7. 2108-3802834-20 – шестерня ведомая;
8. 2108-3802833-20 – шестерня ведущая;
9. 2101-3802717 – шайба;
10. 15896211 – гайка M6;
11. 12601271 – шайба волнистая;
12. 11500121 – шпилька M6x14.

Элементы 1 и 2 взаимозаменяемы.

Демонтаж

Чтобы снять датчик с автомобиля, надо отключить его разъём. Корпус датчика закреплён возле ШРУСа – нужная точка показана стрелкой.

Первый шаг по демонтажу

Когда разъём отключён, берём плоский ключ «на 22» и откручиваем пластиковую гайку. Дальше можете менять датчик или ремонтировать его.

Тут нужен именно плоский ключ

Чтобы заменить привод датчика, ключом на «10» отворачивают гайку M6 и вынимают её вместе с шайбой. Корпус привода покачивают из стороны в сторону – нужен накидной ключ «на 14».

ВАЗ 2110 не работает панель приборов

2208 сообщений на форуме

ВАЗ 2110 не работает панель приборов 17 апреля 2016 в 18:27

Приборный щиток ВАЗ 2110 включает в себя ряд элементов, в число которых входит тахометр, спидометр, датчик уровня масла, указатель температуры жидкости в системе, двенадцать контрольных лампочек, шесть лампочек подсветки щитка, дополнительное гнездо для установки контрольной лампы и колодки для подключения проводов. Колодки проводов состоят из двух частей, отвечающих за разные элементы электрических схем

Если на ВАЗ 2110 не работает панель приборов, важно знать, какого образца деталь установлена на автомобиль. На эту модель ставили щитки двух видов: старого образца с симметрично расположенными приборами и нового типа, на которых указатели количества топлива и уровня охлаждающей жидкости находятся с правой стороны панели. Почему на ВАЗ 2110 не работает приборная панель?

Почему на ВАЗ 2110 не работает приборная панель?

Многие водители сталкиваются с проблемой, когда на ВАЗ 2110 панель приборов полностью перестает работать. При этом не функционируют сами приборы и не горят приборные лампы. Данная поломка указывает на то, что из строя вышел 15-амперный предохранитель. Обозначена эта деталь знаком F6 и находится она в монтажном блоке, расположенным слева от руля. Если на ВАЗ 2110 не работает панель приборов по причине прогоревшего предохранителя, заменить запчасть будет не достаточно. В этом случае придется отыскать причину перегорания, ведь новый предохранитель может после установки тоже сгореть

Важно отыскать место, где произошло замыкание электроцепи и устранить его

В некоторых случаях стрелки на щитке приборов не показывают реальных значений, а просто прыгают от минимальной до максимальной отметки. При этом поломка может заключаться в плохом контакте с массой. Провод массы, ведущий от приборной панели, прикреплен к перегородке, которая отделяет салон от моторного отсека. Отыскать место контакта можно, вытащив магнитофон из гнезда. Если на авто установлена сигнализация, провод может быть перемещен за обшивку салона, в район левой ноги водителя. Подобная неисправность может случиться в процессе установки магнитолы: если при подключении минусового провода к магнитофону отсоединялся минусовой провод приборной панели. Провод мог быть прикреплен некачественно. Из-за вибрации кузова крепление могло ослабиться или вовсе отсоединиться.

Если на ВАЗ 2110 не работает панель приборов, а с креплением проблем не обнаружено, придется провести тщательную диагностику самого щитка. Для этого максимально вынимаем панель со штатного гнезда, не отключая провода, ведущие к колодкам. Проверяем расположенный на колодке белый провод массы, идущий к первому контакту. После этого проверяем, напряжение на контакте номер 9, 10 и 6. При нормальной работе щитка напряжение должно равняться двенадцати вольтам. Далее, осматриваем дорожки, расположенные на задней стороне приборного щитка

Важно, чтобы все дорожки были целыми, так как именно по ним проводится электрический ток

Еще одна причина выхода из строя панели приборов связана с прикуривателем. Дело в том, что многие водители подключают в гнездо прикуривателя зарядки или блоки питания, рассчитанные на большую силу тока. Это выводит из строя прикуриватель и приводит к перегоранию предохранителя F19, который отвечает и за работу приборного щитка. Если необходимо срочно вернуть панель приборов ВАЗ 2110 в рабочее состояние, а предохранитель оказался целым, можно разъединить колодку прикуривателя. Если на ВАЗ 2110 не работает панель приборов, чаще всего устранить неисправность можно самостоятельно, не обращаясь в автомастерскую. Главное — правильно определить причину поломки и подобрать новые предохранители и вышедшие из строя запчасти.

Форма заказа автомобиля Просто выберите автомобиль, который вам нужен и оставьте свои контактные данные. Услуга бесплатная. Ваше имя: Контактный телефон:

Наш менеджер свяжется с вами Вас проконсультируют по модификациям и комплектациям, предложат варианты из наличия и под заказ

ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.

Закрыть это окно

Форма заказа автомобиля Мы гарантируем вам конфиденциальность. Никакого спама и СМС. Всего один звонок от нашего специалиста, который расскажет вам все подробности и поможет вам принять верное решение. Ваше имя: Контактный телефон:

ОТЛИЧНО! ВАША ЗАЯВКА ОТПРАВЛЕНА. Спасибо вам за ваш интерес к нашему предложению. В ближайшее время с вами свяжется наш специалист и уточнит все необходимы детали.

Закрыть это окно

Устройство отопительной системы ВАЗ 2110-12

На ВАЗ 2110-12 устанавливаются обновленные климатические системы с автоматической или ручной регулировкой температуры воздуха в салоне. В них используются три основных компонента:

1. Датчик температуры.
2. Контроллер или электронный блок управления, работающий только в автоматическом режиме.
3. Микромотор-редуктор, являющийся исполняющим устройством, на которое подаются команды контроллера, в результате чего перемещается заслонка отопителя, формирующая воздушный поток.
4. Соединительные провода и разъемы.

Когда не регулируется температура печки ВАЗ 2110, в большинстве случаев проблемы возникают именно в системе управления отопителем. Датчик расположен в потолке автомобильного салона, он подает сигнал на контроллер, находящийся в салоне справа от водителя, а микромотор-редуктор – в моторном отсеке на корпусе отопителя под накладкой лобового стекла из пластмассы. Он получает команду от управляющего блока, и работает в заданном режиме.

Устройство панели приборов

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

1. Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.
2. Спидометр или датчик скорости. Всем известно, для чего он нужен для демонстрации скорости движения автомобиля.
3. Датчик объема бензина, позволяющий определить оставшийся литраж бензина в бензобаке.
4. Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.
5. Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.
6. Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.
7. Приборки оснащаются эконометром датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети недозаряд или переразряд.
8. Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.
9. На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом. К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

В ВАЗ 2110 могут применяться устройства старого или нового образца:

1. Отличительной особенностью приборки старого образца является установка всех датчиков и индикатором симметрично.
2. Что касается устройств нового образца, то в нем контроллеры температуры охлаждающей жидкости, а также уровня топлива, стали располагаться с незначительным смещением в право. Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Дополнительное освещение

Красиво оформить салон светодиодами, сделать оригинальным автомобиль, можно и на простых моделях машин. У Ваз 21209 и Ваз 21093, освещение салона часто дополняется подсветкой ног. При открывании двери мощности лампочек БСК недостаточно, чтобы осветить водительское место в районе расположения ног. Центральный плафон дает рассеянный свет, но руль и передняя панель создают тень. Любой случайно упавший предмет создаст неудобства при посадке в темное время.

Исходя из расположения проводки, плюс удобнее всего подключать от прикуривателя. Минус берется от БСК в месте отвода на плафон салона на двери водителя. Тогда подсветка будет включаться при открывании передней левой двери. Плафон направленного света можно поместить возле пола в любом месте и создать дополнительный свет для любого пассажира в момент посадки.

Более сложный вариант, когда подключение полностью завязано на освещении салона. В этом случае минусовый провод прокладывается от плафона освещения салона, и подсветка ног работает и режиме принудительного включения потолочной лампы.

Современные LED-лампочки позволяют создавать различные варианты светового тюнинга салона. Можно сделать разноцветными показатели на приборах или создать подсветку панели в любом месте соединения. Пассажиры будут поражены, когда вы включите множество точечных ламп в потолочной обивке. Слабые источники света за счет большого количества обеспечат хорошую видимость внутри машины.

При создании необычного освещения, надо иметь определенные знания и навыки в монтаже электрических схем постоянного тока. Подсоединяться к системе проводки удобнее всего от развязки под обшивкой слева от ног водителя перед дверью.

https://youtube.com/watch?v=hXlQDTug7pk

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

• предохранитель;
• печатная плата щитка приборов;
• контакты;
• проводка;
• выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.
