Регулятор (датчик) холостого хода ВАЗ 2107

В обиходе РХХ называют датчиком, хотя он таковым не является. Дело в том, что датчики относятся к измерительному оборудованию, а регуляторы — к исполнительному. Иными словами, он не собирает информацию, а выполняет команды.

Предназначение

РХХ является узлом системы питания двигателя с распределённым впрыском, регулирующим объем воздуха, поступающего во впускной коллектор (ресивер) при закрытой заслонке дросселя. По сути, это обычный клапан, который приоткрывает запасной (байпасный) воздушный канал на заданную величину.

Устройство РХХ

Регулятор холостого хода — это электродвигатель шаговой конструкции, состоящий из статора с двумя обмотками, магнитного ротора и штока с подпружиненным клапаном (запорным наконечником). При поступлении напряжения на первую обмотку, ротор проворачивается на определённый угол. Когда оно подаётся на другую обмотку, он повторяет своё движение. Благодаря тому, что шток имеет на своей поверхности резьбу, при вращении ротора, он двигается вперёд-назад. За один полный оборот ротора шток совершает несколько «шагов», перемещая наконечник.

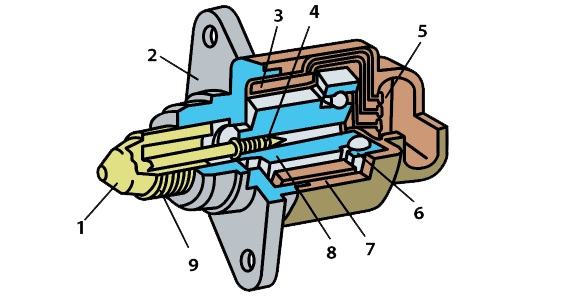

1 — клапан; 2 — корпус регулятора; 3 — обмотка статора; 4 — ходовой винт; 5 — штекерный вывод обмотки статора; 6 — шариковый подшипник; 7 — корпус обмотки статора; 8 — ротор; 9 — пружина

Принцип действия

Работой устройства управляет электронный блок (контроллер). Когда зажигание выключено, шток РХХ максимально выдвинут вперёд, из-за чего проходное отверстие байпасного канала перекрыто полностью, и воздух в ресивер не поступает вообще.

При запуске силового агрегата электронный контроллер, ориентируясь на данные, поступающие с датчиков температуры и оборотов коленвала, подаёт определённое напряжение на регулятор, который, в свою очередь, приоткрывает проходное сечение обходного канала. По мере нагрева силового агрегата и снижения его оборотов, электронный блок через РХХ уменьшает поступление воздуха в коллектор, стабилизируя работу силового агрегата на холостом ходу.

Работой регулятора управляет электронный блок управления

Когда мы жмём на педаль акселератора, воздух в ресивер поступает уже через главный канал дроссельного узла. Байпасный канал при этом перекрыт. Для правильного определения количества «шагов» электродвигателя устройства, электронный блок дополнительно использует информацию, поступающую с датчиков положения заслонки дросселя, расхода воздуха, положения коленчатого вала и скорости.

При возникновении дополнительной нагрузки на двигатель (включении вентиляторов радиатора, отопителя, кондиционера, обогрева заднего стекла), контроллер посредством регулятора открывает запасной воздушный канал для поддержания мощности силового агрегата, предотвращения провалов и рывков.

Где находится регулятор холостого хода на ВАЗ 2107

РХХ расположен в корпусе дроссельного узла. Сам узел прикреплён к тыльной части впускного коллектора двигателя. Определить местоположение регулятора можно по жгуту проводов, подходящему к его разъёму.

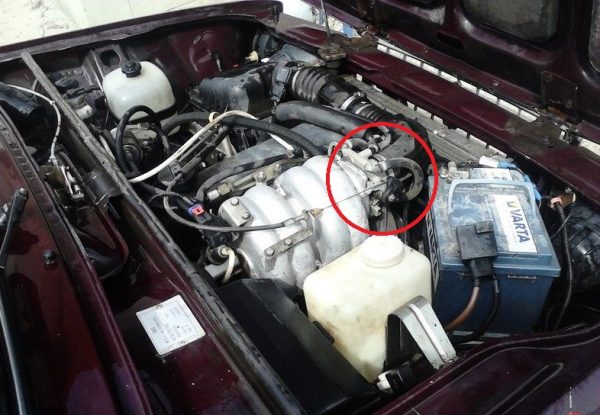

РХХ находится в корпусе дроссельного узла

Регулирование холостого хода в карбюраторных двигателях

В карбюраторных силовых агрегатах ВАЗ 2107 холостой ход обеспечивается при помощи экономайзера, исполнительным узлом которого является электромагнитный клапан. Клапан установлен в корпусе карбюратора и управляется специальным электронным блоком. Последний получает данные о количестве оборотов двигателя с катушки зажигания, а также о положении дроссельной заслонки первичной камеры карбюратора с контактов винта количества топлива. Обработав их, блок подаёт напряжение на клапан, или же отключает его. В основе конструкции электромагнитного клапана находится электромагнит с запорной иглой, которая открывает (закрывает) отверстие в топливном жиклёре холостого хода.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух.

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …

Причины неисправности регулятора холостого хода (сокращенно его называют “РХХ”)

Поломки датчика могут возникнуть из-за следующих факторов:

• сломан шаговый движок (чаще всего вследствие естественного износа);
• нарушен или отсутствует контакт в электропитании;
• конус и шток загрязнены (масляный налет имеет тенденцию возникать на изношенном моторе);
• неполадки ЭБУ (сопутствующие неприятности — перерасход топлива, затрудненный пуск двигателя, нестабильная работа авто на разных режимах и пр.)

Понять, что автовладелец имеет дело с неисправностью регулятора холостого хода можно довольно просто. Для этого нужно завести двигатель и демонтировать подключающее гнездо с колодки. Если поломки нет, обороты быстро упадут. ДВС при этом остановится благодаря пружинному механизму, выталкивающему конус. Этот процесс сопровождается полным закрытием сечения обводного канала.

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
4. Отверткой для разработки прокручиваем колесико.
5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

1. Откручиваем два винта. Достаем сломанный узел.
2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

• отвертка крестовая;
• отвертка плоская.

1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
2. Ослабив хомут, снимаем шланг на впускной трубе.
3. Демонтируем дефектный прибор, открутив два болта.
4. Производим замену прибора.
5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
3. Не исключено, что новая запчасть оказалась бракованной.
4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Ваз 2107 повышенные холостые обороты

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.

Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность . После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. .
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Последовательность выполнения работ по проверке регулятора холостого хода на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Освобождаем фиксатор колодки жгута проводов и отсоединяем колодку от регулятора холостого хода.

На колодке регулятора холостого хода нанесена маркировка выводов.

2. Подсоединяем «минусовой» щуп вольтметра к «массе» двигателя.

3. Включив на автомобиле ВАЗ зажигание, вольтметром измеряем напряжение на выводах А и D колодки регулятора холостого хода.

ВНИМАНИЕ
Напряжение на колодке регулятора холостого хода должно быть не меньше 12 В («минусовой» щуп прибора должен быть подсоединен к «массе» двигателя). Если напряжение не поступает на колодку регулятора холостого хода или оно меньше 12 В — разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

4

По окончании измерения напряжения выключаем на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 зажигание.

4. По окончании измерения напряжения выключаем на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 зажигание.

Снятие регулятора холостого хода с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Снимаем корпус дроссельной заслонки.

2. Крестовой отверткой отворачиваем два винта крепления регулятора холостого хода к корпусу дроссельной заслонки.

3. Снимаем регулятор холостого хода. В соединении регулятора холостого хода ВАЗ и корпуса дроссельной заслонки установлено уплотнительное кольцо. Потерявшее эластичность или потрескавшееся кольцо заменяем.

4.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения. Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе. Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

Для лучшего понимания вопроса стоит представить принцип работы датчика холостого хода в виде алгоритма:

1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Диагностика и регулировка регулятора холостого хода

В каждом современном автомобиле есть датчик, отвечающий за правильную работу двигателя, путем регулировки оборотов холостого хода.

Увы, но без этой маленькой детали двигатель не сможет получать правильную топливно-воздушную смесь. Это может привести не только к нестабильной работе двигателя, но и в том числе к преждевременному выходу его из строя.

Когда стоит беспокоиться

Необходимо иметь абсолютно четкое представление о том, какие симптомы в работе автомобиля должны насторожить его владельца:

— на холостых оборотах двигатель работает не устойчиво, его трясет, абсолютно четко определяются броски в плане оборотов;

— во время переключения скоростей, двигатель может просто заглохнуть Этот факт является очень опасным, т.к. не известно, где машина вздумает заглохнуть: на перекрестке или железнодорожном переезде;

— после нажатия на педаль газа, обороты не повышаются;

— в случае включения автомобильных электроприборов, обороты двигателя снижаются.

Выше перечисленные симптомы сигнализируют о потребности принятия срочных мер.

От чего возникают проблемы

Если выявлены проблемы тянуть не стоит! А причины нестабильной работы могут быть следующие:

— проблемы с направляющей иглой (стерлась, деформировалась, заклинила);

— обрыв или плохой контакт проводов внутри самого датчика.

Как правильно произвести демонтаж и монтаж датчика

раньше в карбюраторных двигателях настройка холостого хода производилась при помощи специальных винтов. Процесс был достаточно сложный и требовал хороших знаний, а в идеале и специального оборудования.

В настоящее время ремонтировать автомобиль стало гораздо проще. Рассмотрим последовательность действий при работах по демонтажу-монтажу датчика холостого хода:

— необходимо обязательно заглушить двигатель;

— отсоединяем разъем датчика;

— открутив винты, демонтируем поврежденный датчик холостого хода;

— устанавливаем новый датчик, производя операции в обратном порядке;

— включаем зажигание, но двигатель заводить не стоит. Питание нужно, чтобы электронная система протестировала датчик и подготовила его и себя к совместной работе. Для этого понадобится всего секунд десять-пятнадцать;

— заводим двигатель и проверяем его на оборотах.

Теперь автомобилем можно нормально пользоваться.

Вот, пожалуй, и все основные моменты касательно данного устройства. Некоторые умельцы утверждают, что датчик можно починить, путем впрыскивания в него жидкости «WD-40».

Но лично я бы не рекомендовал лезть датчику в «душу». Все-таки это высокоточный прибор. А после всевозможных впрыскиваний, он может начать работать совершенно по-другому.

Так что это за сомнительная экономия? Тут уж как говорится: «Пришла беда — отворяй ворота!» Т.е. поломался датчик, купи новый и установи аккуратно сам. Вот тебе и экономия будет на автосервисе. Остальное — все мнимые манипуляции с не предсказуемым исходом.

Источник

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

С этим читают

Как проверить регулятор холостого хода?

Если возникла подобная проблема, сразу возникает вопрос о том, как на ВАЗ 2110 проверить регулятор холостого хода?

https://youtube.com/watch?v=zQf1vBy3MeE

О поломке могут свидетельствовать следующие моменты:

• При холостом ходе имеют место плавающие обороты.
• Очень трудно осуществляется запуск двигателя даже при полностью выжатой педали газа.
• При достаточно прогретом двигателе никак не сбрасываются обороты.
• При включении нейтральной передачи двигатель внезапно останавливается.
• Когда включаются энергопотребляющие приборы, например, печка, это приводит к снижению оборотов.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».

В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Проверка датчика на ощупь

Можно проверить работу датчика и на ощупь. К датчику подсоединяется колодка, а пальцем нажимают на иглу. В нормальной ситуации она должна совершать свои движения толчками. Если толчков нет, то можно просто попытаться почистить устройство. Для этой цели можно воспользоваться универсальным средством WD. Им полностью смачивается весь датчик. Особенно тщательно обрабатывается шток с иглой. При отсутствии положительных результатов, датчик необходимо заменить.

Замена датчика своими руками

Некоторые наивно полагают, что для замены датчика необходимо быть профессионалом. Ничего подобного. Подобную работу можно вполне выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Главное, все выполнять грамотно и в определенной последовательности:

1. Электронная начинка отсоединяется от аккумулятора.
2. Колодка отсоединяется от датчика. Если имеет место инжектор, то достаточно простого нажатия на фиксатор из пластика.
3. Далее необходимо отсоединить два винта, которыми крепится датчик. Начинать необходимо с левого крепежного элемента. Когда он будет откручен, принимаются за правый винт.
4. Перед тем, как устанавливать новый датчик, уплотнительное кольцо следует обработать моторным маслом. Если оно деформировано (а при длительной эксплуатации это вполне возможно), то его следует заменить.
5. Затем необходимо провести калибровку. Но особых усилий со стороны автовладельца не потребуется, поскольку эту работу за него выполнит электронное реле.
6. На некоторое время зажигание необходимо перевести во включенное состояние. Затем его следует выключить.
7. Если причина была в датчике, то через некоторое время на холостом ходу обороты перестают плавать.

Нетрудно видеть, что в замене датчика холостого хода ничего сложного нет. С этой задачей может справиться практически любой автолюбитель, имеющий представление об устройстве автомобиля.

Важная роль небольшого прибора серьёзного агрегата

Участвуя в общем алгоритме работы электронной системы автомобиля, РХХ предназначен автоматически подавать определённое количество воздуха при закрытой дроссельной заслонке (ДЗ). Таким образом, он поддерживает установленные обороты холостого хода (ОХХ) мотора, не давая ему заглохнуть при отпущенной педали газа и нейтральном положении рычага переключения коробки передач (РПКП). Принцип работы УДС следующий:

• количество поступающего через ДЗ воздуха контролируется датчиком массового (общего) его расхода – ДМРВ;
• получая от него информацию, контроллер (электронный узел управления) регулирует подачу необходимого количества горючего в топливные инжекторы (Fuel Injection) автомобиля;
• он же, используя данные датчика (ДПКВ) положения коленвала, управляет РХХ в соответствии с требуемыми оборотами;
• автоматически устанавливает обороты при прогреве мотора.

Благополучно выбравшись с перекрёстка, необходимо убедиться в работоспособности этого регулятора. Поскольку у него отсутствует система самодиагностики, то компьютер ВАЗ 2114 ошибки может и не выдать. Проверять придётся методом общего анализа работы двигателя.
