Как отремонтировать брелок сигнализаций старлайн разных моделей самостоятельно

Как разборка брелок сигнализации Starline

Многие брелоки модельного ряда сигнализаций StarLine сходны конструктивно, их разборка не представляет особой сложности. Порядок следующий:

1. Вынимается батарейка, предварительно снимается крышка отсека источника питания.
2. Выкручивается винт, соединяющий части корпуса, находится под пружиной контакта.
3. Отделяются верхняя и нижняя части корпуса. Разобрать можно по принципу снятия крышки мобильного телефона, освобождением пластиковых защелок.
4. Снимается прорезиненная панель кнопок, крепящаяся в отверстиях резиновыми штырьками.
5. Вынимаются, соединенные между собой две электронные платы. Крепятся защелками. Платы между собой соединены разъемами, большим со стороны полюса (-) батарейки. Аккуратными последовательными движениями разъемы разъединяются. Разъединение начинается со стороны большего разъема. Теперь можно заменить, отремонтировать компоненты пульта управления сигнализации.

Разобрать брелок автосиганилазации может каждый, при наличии соответствующего инструмента. Для этого достаточно маленькой отвертки плоской или крест, в зависимости от модели. Доступ к комплектующим пульта управления открыт. После ремонта сборка выполняется в обратной последовательности, вставляется батарейка, проверяется пульт управления автосигнализации.

Действия при отсутствии реакции на брелок

Частая ошибка владельцев современных сигнализаций – частое нажатие на кнопки брелка, когда сигнализация не реагирует на них (например, на стоянке у супермаркета). Дело в том, что сигнализации StarLine воспринимают частые посылки, не признаваемые из-за помех как корректные, как попытки взлома кодграббером, и на некоторое время блокируют прием: пытаясь несколько раз произвести одно и то же действие, Вы сами себе мешаете.

Причина потери реакции на брелок – рассинхронизация «плавающего» кода. Этим печально прославлены сигнализации семейства Sher-Khan Logicar. Но сигнализации StarLine лишены этого недостатка, так как диалоговый механизм связи не требует применения «плавающего» кода. Поэтому в 90% случаев при которых не работает брелок Старлайн при нажатие на кнопки означает неисправность.

Проще, когда Ваша сигнализация сконфигурирована с телематическими возможностями: на предыдущих поколениях для этого к центральному блоку подключался маячок в slave-режиме, сейчас GPS/GSM-модуль интегрируется в сам центральный блок. Для снятия автомобиля с охраны в этом случае  воспользуйтесь мобильным приложением (центральная кнопка на главном экране управления) или отправьте СМС с кодом 10 с телефона, подключенного к сигнализации как основной, на номер сим-карты, установленной в сигнализации.

Ещё кое-что полезное для Вас:

• Режим антиограбления Starline: что это и как его отключить
• Что делать, если иммобилайзер не видит ключ и не дает завести машину
• Что такое и как работают глушилки GPS и ГЛОНАСС для автомобиля

Видео: Как отключить сигнализацию нет связи с брелком

Если же телематика в Вашей сигнализации не установлена, остается возможность снятия с охраны без брелока, вводя аварийный ПИН-код. Учтите, что эта функция  настраивается изначально (индикация иконкой «ПИН-КОД» на экране основного брелока).

Для автомобилей с обычным замком зажигания:

• откройте дверь ключом;
• включите зажигание;
• кнопкой Valet введите первую цифру пин-кода, нажав ее соответствующее количество раз;
• выключите зажигание. Если в настройках задан однозначный код, то сигнализация снимется с охраны, в противном случае повторяйте шаги 3 и 4 для каждой цифры кода.

На автомобилях с кнопкой «Старт-Стоп» удобнее другой способ:

1. Откройте дверь ключом и не закрывайте.
2. Включите зажигание (вставив, например, ключ-карту автомобиля в слот на консоли).
3. Введите первую цифру кода нажатиями кнопки Valet.
4. Нажмите и отпустите педаль тормоза или рычаг ручника (при подключении сигнализации по Can-шине нет разницы, при аналоговом подключении реакция зависит от способа установки, но один из двух вариантов сработает точно).
5. Повторяйте шаги 3 и 4 для каждой последующей цифры.

Мы рекомендуем задать  пин-код, сменив заводской однозначный «3». Для установки кода нужно:

• войти в сервисное меню настроек – снять машину с охраны, пять раз нажать на кнопку Valet и включить зажигание;
• на экране основного брелока часы сменятся на индикацию AF;
• нажать кнопку 3 длительно (до звукового сигнала), затем кратко;
• нажимая кнопку 3, перейти к функции 09 настроек (в заводском значении она отобразится на экране как 09-1);
• нажимая кнопку 1, установите нужное значение функции – от однозначного (09-2) до трехзначного (09-4) персонального кода;
• выключите зажигание, чтобы сохранить настройку;
• 4 раза нажмите кнопку Valet и включите зажигание снова – сигнализация подаст 4 сигнала, демонстрируя переход в режим задания пин-кода;
• подтвердите вход, нажав сервисную кнопку 1 раз;
• не более чем за 5 секунд введите первую цифру кода, ее значение задается в диапазоне от 1 до 6 кнопками любого брелока (1 кратко=1, 2 кратко=2, 3 кратко=3, 1 длительно и кратко=4, 2 длительно и кратко=5, 3 длительно и кратко=6);
• при этом индикация на экране брелока сменится с PS—;
• если код в шаге 5 задан однозначным, выключите зажигание. Иначе повторите шаги 8 и 9 для второй и третьей цифр кода, при этом индикация на экране брелока меняется на PS3- (если вторая цифра задана как 3) и на PS35 (если третья цифра – 5).

Оптимальный вариант по надежности, естественно, код из трех цифр.

Порядок устранения неисправностей

Большинство неисправных пультов управления сигнализации подлежат восстановлению. Процесс выполняется поэтапно:

1. Выявление места сбоя. Определяется путем разборки на составляющие компоненты. Визуальным осмотром проверяется целостность платы, детали на ней. Используя мультиметр, прозваниваются электрические цепи, проверяется батарейка, контакты посадочного гнезда.
2. Оцениваются возможности ремонта. Получив результаты диагностики, принимается решение по дальнейшим действиям. Некоторые автомобилисты решают разобрать пульт, незначительные повреждения устраняют самостоятельно. Это относится к замене корпусных деталей, зачистке, подпайке контактов, перепрограммированию, в соответствии с рекомендациями инструкции по эксплуатации. При необходимости следует заменить батарейку.
3. Проверка рабочего состояния в комплекте с автосигнализацией.
4. Более сложные поломки устраняются в специализированных мастерских. К ним относятся:

1. Замена экранов, кнопок, антенн.
2. Восстановление печатной платы.

В мастерских восстанавливаются брелоки сигнализаций к любым охранным системам, различной сложности и класса. При невозможности самостоятельно разобрать, рекомендуется сразу обратиться к специалистам. Для себя оставить смену батарейки и мелкий ремонт — чистка контактов от грязи, замена неисправных элементов при условии их наличии и необходимого опыта работы с паяльником. О том как правильно отремонтировать брелок автосигнализайии самостоятельно читайте на нашем сайте в советах от экспертов.

Профессиональный ремонт

В случае если отремонтировать брелок при помощи собственных навыков и умений не получилось, есть смысл обратиться за помощью к специалистам. При этом значения не имеет ни марка сигнализации (Старлайн, Шерхан, Пандора, Томагавк, Фараон и другие), ни тип охранной системы (сигнализация GSM, GPS), ни ее класс (эконом, бизнес, премиум). Высококвалифицированные мастера способны восстановить функционал брелка любой сигнализации (если это возможно и оправдано). В перечень работ, доступных клиентам подобного сервиса, входят такие действия, как:

диагностика технического состояния автобрелков (проводится при помощи современного оборудования, позволяющего в течение всего пары минут получить точные результаты);
замена деталей (стекла дисплея, самого дисплея, неисправной кнопки, поврежденного корпуса, металлической или пластиковой антенны, крышки батарейки);
восстановление микросхемы (устранение разрывов цепи основной платы);
кодировка брелка автосигнализации (перепрограммирование – в случае успешного ремонта старого, привязка нового – в случае неудачной попытки ремонта или признания его мастерами мероприятием нецелесообразным).

В чем недостаток? В необходимости расставания со своими собственными финансами.

Подводя итоги, хочется сказать: брелок автосигнализации в большинстве случаев можно отремонтировать. Поломка – это еще не приговор!

Замена экрана Старлайн: этапы

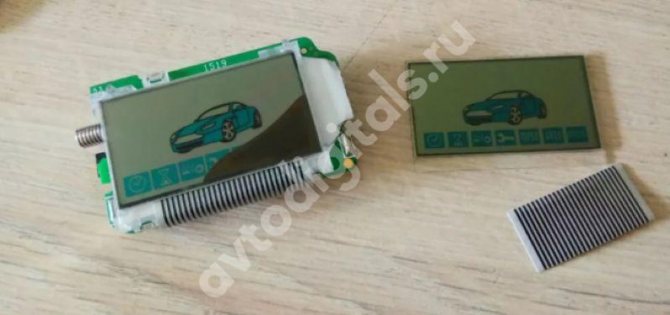

Давайте рассмотрим, как осуществить замену дисплея Старлайн А91 своими руками. Сначала приведем общие рекомендации, затем, конкретно, инструкции по замене каждого вида экранов.

Подготовительный этап

Любая замена дисплея на брелке сигнализации Старлайн а91 начинается с его разбора. Сначала открутите заднюю створку и извлеките батарейку;
Открутите винт с крестообразной головкой (он единственный) и, поддев половинки корпуса тонкой отверткой, разделите их

Работайте осторожно, там еще есть мягкие пластиковые защелки;
Извлеките печатную плату с приклеенным к ней ЖК-дисплеем;
Чтобы отодрать экран от пластины, подсуньте под стекло тонкую отвертку или пинцет и устраните клеевые точки (места соприкосновения);
Далее, если у вас новый экран с самоклеящимся шлейфом, осторожно отделите от пластины старый. Действуйте аккуратно, чтобы не повредить контактные дорожки на плате;

Если купили экран с металлическими усиками, старый шлейф, при условии, что он не поврежден, с платы не отсоединяйте. Просто отделите от него поврежденный монитор. Однако, если шлейф неисправен, придется его убрать и самостоятельно паять 22 контактных усика из медной проволоки;
При помощи ватных палочек и обезжиривающей жидкости удалите остатки клея с платы (и шлейфа)

Особое внимание уделите контактным поверхностям.

Готово. Брелок сигнализации Старлайн полностью готов к замене старого дисплея на новый.

Монтаж на старый шлейф

Рассмотрим пошагово, как поменять дисплей на брелке Starline, используя неповрежденный старый шлейф. Напомним, на подготовительном этапе вы разобрали пульт, избавились от старого экрана и обработали детали обезжиривающим составом. Теперь, ваша задача – припаять новый дисплей к старому шлейфу. Самое сложное тут – точно попасть в контактные дорожки.

Чтобы просмотреть контактные дорожки на экране, взгляните на него слегка под наклоном

Заранее позаботьтесь о хорошем освещении;
Поймав отличный обзор дорожек, осторожно приложите к ним шлейф;
Проведите по всей клеящей поверхности нагретым острием паяльника, чтобы термоклей схватился. Достаточно двух проходов;
Готово, вставьте батарейку, проверьте работоспособность монитора.

Замена методом пайки

Рассмотрим, как поменять дисплей на сигнализации Старлайн методом пайки.

Подготовьте для наращивания металлические усики длиной 5 мм (всего их 22 плюс 2 дополнительных боковых контакта для прочности крепления);
Можно использовать медную проволоку с припоем, диаметром 0,6 мм;
Для пайки возьмите паяльник с самым тонким жалом;
Осторожно припаяйте усики к контактным выводам на дисплее;
Нанесите на контактные дорожки на плате слой припоя, и поочередно подогните и припаяйте каждую ножку к дорожке;
По завершении вставьте элемент питания и проверьте исправность работы экрана.

Замена экрана с самоклеящимся жгутом

Замена дисплея на брелке сигнализации Starline a91 при условии наличия самоклеящегося шлейфа происходит куда быстрее предыдущих вариантов.

• Сначала приклейте жгут на плату, точно попав в контактные дорожки;
• Вставьте монитор на посадочное место и загните на него другую сторону шлейфа, опять же, проверив попадание токопроводящих дорожек в контактные поверхности;
• Поводите по всей длине ногтем или деревянной лопаткой, чтобы приклеить крепко;
• Можно проверять, вставив батарейку.

Вот и все. Теперь вы знаете, как поменять дисплей на брелке Старлайн разными способами. Как видите, проще переплатить сотню, и заказать дисплей с клеящимся жгутом, чем мучиться с паяльной станцией. Однако, при должном умении и старании, пайка – тоже вариант. Успешной вам замены!

Программируемые функции

Программируемый охранный и сервисный функционал «сигналки» Старлайн А93:

• продолжительность импульсов регулирования дверных замков;
• автоматическое управление замками дверей при активации и деактивации зажигания;
• обход зоны дверей и задержка начала работы датчиков при включенной охране;
• автоматическая активация охранного режима;
• выбор последовательности обработки сигналов дополнительного датчика;
• дистанционная активация автосигнализации без участия пользователя;
• смена рабочего порядка выхода управления сиреной;
• авторизация владельца в процессе удаленного или автоматического запуска ДВС (двигателя внутреннего сгорания);
• алгоритм работы выхода блокировки при активации функции «Антиограбление»;
• настройка пользовательского кода экстренной деактивации опции охраны;
• активация выхода на блокировку двигателя;
• алгоритм работы дополнительных каналов;
• автоматический контроль канала связи;
• выбор полярности входа дверей;
• режим работы с GSM-устройствами;
• двухшаговое выключение блокировки ДВС;
• выбор дополнительного канала сигнализации, который будет активироваться с помощью мобильного приложения;
• режим работы автосигнализации;
• событие запуска процедуры авторизации.

Функции запуска, которые могут программироваться с брелока:

• остановка двигателя при выключении опции охраны;
• длительность работы ДВС после автоматического или дистанционного запуска;
• алгоритм срабатывания датчиков удара, наклона и дополнительного сенсора при работающем двигателе и включенном охранном режиме;
• автоматическое глушение ДВС при его прогреве до 50 градусов по Цельсию;
• режим запуска двигателя;
• световые сигналы при работающем ДВС после успешного автоматического или удаленного запуска;
• автоматическое управление замками дверей при активации двигателя при включенном режиме охраны;
• алгоритм работы выхода силового модуля запуска;
• продолжительность прокрутки стартера;
• способ контроля работы ДВС;
• вариант активации поддержки зажигания (при включении режима турботаймера или при выполнении процедуры «программная нейтраль» на автомобилях с ручной коробкой переключения передач);
• способ работы выхода управления модулем обхода штатного иммобилайзера;
• режим запуска ДВС;
• выбор типа коробки передач и варианта выполнения (завершения) «программной нейтрали»;
• алгоритм работы выхода силового модуля при удаленном запуске автомобильного двигателя.

StarLine A93 ECO

Описание:

Автосигнализация StarLine A93 ECO представляет собой надежный охранный комплекс для защиты автомобиля от несанкционированного проникновения и угона. Управление осуществляется посредством ударопрочного брелка с жидкокристаллическим дисплеем, дальность действия которого составляет 2000 метров при приеме оповещений и 800 метров при передаче команд управления. Данная модель отлично подойдет для автомобилей, не оснащенных цифровыми шинами. Но и при установке на современные автомобили с интерфейсами CAN или LIN не возникнет никаких проблем, в этом случае достаточно будет докупить модуль StarLine 2CAN+2LIN-Мастер.

StarLine A93 ECO является экономичной версией StarLine A93. Единственное отличие заключается в отсутствии дополнительного брелка, что дает возможность приобрести охранный комплекс по более доступной цене, по функционалу обе модели полностью повторяют друг друга.

Интеллектуальный автозапуск позволяет дистанционно запускать двигатель автомобиля с брелка, а также программировать автоматический запуск по заданным параметрам. Охранное оборудование может осуществлять запуск и прогрев двигателя по будильнику в указанное время, при снижении температуры до определенной отметки и периодически в заданные промежутки времени.

Диалоговый код нового поколения с индивидуальными ключами шифрования 128 бит гарантирует надежную защиту от всех возможных код-грабберов. Брелок и блок охранного комплекса StarLine вступают в зашифрованный диалог, а ключ шифрования, уникальный для каждой системы безопасно передается во время авторизации. Благодаря применению инновационных технологий и специальных программных решений перехватить или считать ключ шифрования невозможно.

Интегрированный датчик удара и наклона с дистанционной настройкой чувствительности моментально регистрирует любые попытки физического воздействия, поддомкрачивания и эвакуации автомобиля, запускает режим тревоги и отправляет оповещение владельцу на брелок с ЖК-дисплеем. Радиус действия брелка был существенно увеличен и теперь составляет 2000 метров. К тому же центральный блок регулярно проверяет нахождения брелка в зоне действия приемопередатчика, а в случае потери связи владелец моментально получает оповещение.

Уникальный 128-канальный трансивер позволяет обеспечить уверенную работу даже в условиях экстремальных городских радиопомех. Помехи могут создавать радиотелефоны, радиостанции, охранные системы соседних автомобилей, а также специальные излучатели, которыми пользуются злоумышленники. Владельцы охранно-телематических комплексов StarLine избавлены от подобных трудностей благодаря многоканальному передатчику с шумоподобным сигналом.

Гибкие сервисные каналы позволяют программировать параметры управления сервисными функциями автомобиля (аварийной световой сигнализацией, стеклоподъемниками, подогревом лобового стекла и пр.)

Замена корпуса и дисплея брелка

Брелок сигнализации старлайн в основном сталкивается с повреждением дисплея, поэтому стоит узнать, как провести ремонт самостоятельно. Процедура упрощается, если он нормально работает, и разбилось стекло. Замена не потребует много времени и денежных средств. Защитить дисплей и корпус при падении может чехол, которым пользуются не все водители.

Приобрести новые детали достаточно сложно, так большинство магазинов предлагают купить новое устройство для автосигнализации. Если брелок работает нормально и имеет некоторые неисправности, целесообразно провести их ремонт. При отсутствии в точках продаж корпуса, экрана, чехла или кнопок, стоит найти компоненты для брелка сигнализации в интернете. Приобрести запчасти можно с невысокой стоимостью.

Брелок сигнализации старлайн легко разбирается. Крепежи устраняются отверткой, после чего снимается корпус и кнопки. Устройство полноценно работает, но на нем видны следы повреждений дисплея. Для удобства ремонта нужно снять плату с антенной.

Дисплей снимается полностью путем отсоединения от площадки подсветки. Для этого аккуратно отдирается гибкий графитовый шлейф от контактных площадок.

Контактные площадки брелка сигнализации зачищаются. Новый экран нужно примерить и проверить на соответствие.

Затем ремонт брелка автосигнализации старлайн усложняется. Специалисты рекомендуют нарастить специальные иголки из проволоки на ножки и спаять. Этот метод не всегда работает, так как точки быстро отпаиваются. Для брелка сигнализации стоит использовать паяльник с тонким жалом и олово для получения своеобразных «мостиков». Если устройство имеет толстое жало, к нему можно присоединить медную проволоку. Соединив экран с площадкой, стоит приступать к следующему этапу работы.

Так как экран брелка сигнализации был снят полностью, его стоит прикрепить еще и к корпусу. Работать стоит аккуратно, чтобы устройство повторно не сломалось, и не было погружено в клей. Клеевая основа должна находиться лишь по сторонам стекла и соединять его с рамкой. Если на стекло попадет клей, очищать его придется на протяжении длительного времени.

Следующий этап состоит в установке платы в корпус автосигнализации. В основном деталь с легкостью стает на место. При установке нового корпуса и чехла могут возникнуть трудности. Если в новом корпусе присутствуют ненужные штыри, их нужно срезать с помощью канцелярского ножа. Затем на пульте автосигнализации устанавливаются крепежи с помощью отвертки. Затем можно надеть защитный чехол для брелка. На дисплее присутствует специальная защитная пленка. Ее можно устранить в момент сборки устройства.

Важно проверить брелок на работоспособность. На дисплее должны отображаться все необходимые детали, он должен реагировать на нажатие кнопок и все функции сигнализации выполняться при необходимости

Если устройство работает полноценно, можно приступать к эксплуатации охранной системы автомобиля.

Самые распространённые проблемы поломок

С пультом от автомобильной сигнализации случаются разные неприятности. Мы отобрали наиболее распространённые из них и составили список. Характер поломки определяет её решение.

1. Падение может происходить с разной интенсивностью, следовательно, и повреждения также могут быть различными. При повреждениях корпуса можно отключить охранную систему и получить доступ к ТС. Гораздо серьёзнее является стряхивание кварца. В этом случае придётся покупать новую систему управления.
2. Воздействие влаги в результате падения в воду или попадания под дождь оказывает губительное воздействие на механизм. Плата оказывается залитой, в результате чего дорожки замыкаются. Устройство может полностью или частично выйти из строя. В такой ситуации необходимо без промедления извлечь элемент питания. Это позволит исключить вероятность попадания электролита на внутренние детали механизма. После потребуется разобрать механизм и обработать спиртом дорожки. В результате таких действий должна восстановиться работоспособность кнопок. Если этого не произошло, берём тестер и проверяет работоспособность цепи. Кнопки можно заменить на новые — особой проблемы здесь нет. Пульт с разрушенными дорожками и повреждённой платой придётся менять на новый брелок сигнализации. Других вариантов здесь нет.
3. Батарея может разрядиться за предельно короткое время — это является следствием короткого замыкания. Её нужно менять на новую. Если ситуация повторяется, значит причину нужно искать в самом пульте. Проще будет брелок заменить на новый.
4. Причиной неисправности может быть разрушенная кнопка или небольшой участок платы. Возникают такие неисправности из-за элементарного физического воздействия. В редких случаях помогает замена кнопки, которую выполняют сервисные центры. Но чаще всего приходится покупать новый пульт.
5. Потеря связи с автомобильным блоком характерна для охранных систем Томагавк и Аллигатор, но и в системах от других производителей также может появляться эта проблема. Возникает она из-за рассинхронизации канала, а решается путём повторного программирования устройства.
6. Устройство для управления охранной системой авто может «подвисать», что влечёт за собой временную неработоспособность. Возникает эта проблема в основном после запуска двигателя при севшем аккумуляторе. Также радиочастотные помехи могут стать причиной такой ситуации. Проблема решается путём отключения системы в аварийном режиме, после чего потребуется немного проехать и проверить работу механизма. В редких случаях требуется проведение повторной регистрации в памяти блока пультов управления.

Рекомендации по предотвращению неисправностей

Советы, которые позволят не допустить поломки брелока:

1. Не рекомендуется хранение коммуникатора в местах, подверженных воздействию влаги или повышенных температур. Это приведет к окислению контактов на плате, а также повреждению схемы в целом, из-за чего брелок придется выбросить.
2. В пультах нужно использовать только рабочие батарейки, а если источник питания вышел из строя, его нужно сразу поменять. Нельзя допустить хранения коммуникатора с неработающим аккумулятором. Дело в том, что после того , как батарейка отработала срок службы, из нее может выделяться кислота. Если элемент питания останется в пульте, жидкость попадет на плату и выведет ее из строя.
3. Не допускается хранение устройства при низких температурах. Если брелок после этого попадет в теплое место, изморозь на элементах брелока начнет таять, превратится в конденсат.
4. Рекомендуется использовать защитный чехол для пульта. От серьезных проблем он не защитит, но сможет предотвратить негативное воздействие пыли и поломку устройства от падений.

Как отремонтировать кнопки?

Для замены кнопок точно так же для начала разберите пульт. Чаще всего кнопка состоит из двух частей: внешней накладки (на которую происходит нажатие) и самой кнопки, припаянной к плате и замыкающей отдельные контакты, тем самым давая понять плате, что вы нажали на нее. Замена пластиковой или резиновой накладки на кнопку не представляет из себя ничего сложного. Как правило она просто зажата между платой и корпусом. Вынув плату, вы легко сможете поменять ее. Проблема состоит только в том, что в свободной продаже эту накладку почти невозможно найти. Купить ее можно только в сборе с корпусом.

Если необходимо заменить кнопку, тогда предварительно старую нужно будет отпаять от платы. Эта процедура требует определенных навыков из-за маленьких размеров контактных ножек кнопки. Если вы не обладаете ими – лучше обратитесь в сервис по ремонту электроники. Бездумно прикладывая паяльник к плате, вы рискуете испортить ее.

Что касается ремонта кнопки, целесообразно только отмачивать ее в спирте, если она залипла. В противном случае проще купить другую на замену.
