Карты монтажа сигнализаций старлайн для самостоятельного подключения

Советы по установке компонентов автосигнализации

Схема, как правильно подсоединить детектор удара

Ниже мы дадим рекомендации касательно установки и монтажа основных компонентов сигнализации Starline в соответствии со схемой. Сразу же необходимо оговориться, что схема и карта монтажа может различаться в зависимости от модели.

Ниже приведены рекомендации на основе модели сигнализации Starline Twage A6:

1. Модуль приемопередатчика. Этот компонент с антенной нужно включить в пятиконтактный выход, установленный в центральном блоке под открывающейся крышкой. Монтаж производится с применением провода, который входит в комплект противоугонной системы.
2. Монтаж двухуровневого детектора удара производится с применением четырехпроводного кабеля к блоку управления системой. При выполнении работ своими руками необходимо правильно настроить регулятор, чтобы звук сирены не срабатывал просто так. Чувствительность регулятора, определяющая включение звука, настраивается с помощью потенциометров на корпусе регулятора.
3. Световой индикатор. Этот компонент в соответствии со схемой необходимо включить в двухконтактный выход. Данный выход находится на блоке управления. Диодный индикатор мигает всегда, когда включена сигнализация и перестает работать после ее отключения. Саму же лампочку желательно вывести на лобовое стекло — таким образом, даже будучи на расстоянии от своего транспортного средства, водитель всегда будет знать, активирована ли система или нет.
4. Кнопка Valet. Подсоединяется аналогичным образом. Кнопку Calet от сигнализации Starline необходимо установить так, чтобы до нее не мог добраться злоумышленник в случае взлома транспортного средства. Аналогичная рекомендация касается и кнопки активации режима антиограбления — она также подсоединяется к блоку управления и устанавливается в салоне.
5. Внешняя цепь блокировки мотора. Этот вариант блокировки силового агрегата значительно увеличивает противоугонные характеристики системы в целом, поскольку в случае взлома злоумышленник столкнется с серьезной проблемой. Чтобы правильно управлять элементом, его необходимо подключить к черно-желтому кабелю системы, но перед этим запрограммировать на НР тип разъема. Данный шаг необходимо осуществлять в соответствии со схемой и инструкцией по установке и эксплуатации сигнализации Starline.
6. Подключение системы к оптике, т.е. ближнему свету фар. Чтобы осуществить такое подключение, необходимо дополнительный канал, в нашем случае третий, маркирующийся желто-красным кабелем, подсоединить в соответствии со схемой. Длительность сигнала может быть настроена на десять либо тридцать секунд либо же до выключения импульса пультом ДУ. Помните о том, что слишком долгая по времени «световая дорожка» может привести к разряду аккумуляторной батареи.
7. Блок управления, как правило, монтируется за вещевым ящиком либо под центральной консолью напротив водительского сиденья. В подкапотное пространство этот элемент лучше не монтировать, поскольку в нем есть множество датчиков и электронных устройств, которые будут препятствовать цифровому сигналу. Монтаж блока производится на болты, идущие в комплекте, либо стяжки.
8. Сирена. Что касается сирены, то это один из основных элементов, ведь именно она предупреждает водителя звуком о возможном проникновении в машину. Установка сирены со звуком производится в недоступном для потенциального преступника месте, поэтому ее монтируют в моторном отсеке. Чтобы звук всегда был громким, на сирену не должна воздействовать влага или высокие температуры. При влиянии внешних воздействий качество звука может быть значительно снижено, учитывайте это. Концевой выключатель капота следует разместить на металлической поверхности, которая надежно соприкасается с кузовом.

Распиновка

Для подключения всех компонентов к микропроцессорному модулю противоугонной установки надо учитывать распиновку устройства:

1. Проводник черного цвета — это масса либо заземление. Его нужно соединить с кузовом автомобиля. Можно выбрать один из болтов, зафиксированных на корпусе транспортного средства.
2. Короткая петля кабеля, выполненная в черном цвете — трансмиссия. Если машина оборудована автоматической КПП, то этот элемент трогать не нужно. Когда в автомобиле установлена МКПП, петлю надо разрезать.
3. Контакты черно-зеленого и желто-зеленого цвета необходимы для соединения со световыми индикаторами поворотных огней.
4. Проводник серого цвета предназначен для подключения сирены.
5. Черно-синий контакт используется для соединения с концевыми выключателями на дверях авто.
6. Серо-оранжевый проводник предназначен для соединения с концевиком, установленным на капоте. К этому контакту допускается подключение температурного контроллера силового агрегата.
7. Проводник бело-оранжевого цвета используется для соединения с концевым переключателем, установленным на двери багажного отсека.
8. Розовый контакт на микропроцессорном модуле необходим для подключения к отрицательному выводу обходчика блокиратора ДВС. Если машина не оборудована иммобилайзером, то этот элемент трогать не нужно.
9. Черно-серый контакт представляет собой линию по контролю сигналов генераторного устройства. Его подключение необходимо, если в автомобиле будет реализована опция дистанционного пуска двигателя.
10. Сиренево-оранжевый кабель соединяется с рычагом стояночного тормоза. Этот контакт также надо подключить при использовании опции автозапуска силового агрегата.

Распиновка шестиконтактного разъема

Особенности распиновки шестиконтактного разъема рассмотрены на примере модели Старлайн А91:

1. Проводник красного цвета представляет собой положительный 12-вольтный контакт. Может иметь розовый оттенок для соединения с центральным замком авто.
2. Желтый контакт (IGN1) используется для поддержания системы зажигания. Реализуется в авто с автозапуском ДВС.
3. Синий контакт при подключении трогать не нужно, он не используется.
4. Толстый желто-черный проводник идет на стартерный узел. Для его подключения необходимо разрезать кабель красного цвета выключателя зажигания.
5. Тонкий проводник желто-черного цвета идет непосредственно на замок. Для соединения нужно разрезать красный кабель.
6. Зеленый контакт трогать не надо, он не используется.

Особенности распиновки выключателя зажигания

Подключение:

• контакт голубого цвета представляет собой положительный двенадцативольтный выход микрика контроллера устанавливающегося ключа;
• черный проводник — когда двери не заперты, в системе образуется отрицательный сигнал;
• контакт красного цвета — положительный двенадцативольтный выход для подключения к стартерному устройству;
• выход черно-синего цвета — 12-вольтный контакт после активированного зажигания;
• зеленый контакт обеспечивает подачу двенадцативольтного напряжения при установленном ключе в замок;
• выход белого цвета — положительный импульс на 12 вольт для подключения к диодному элементу;
• розовый проводник представляет собой плюсовой контакт, идущий от аккумуляторной батареи.

Подключение центрального замка

Особенности распиновки:

• контакт синего цвета должен быть соединен с белым проводником ЦЗ;
• зеленый кабель соединяется с коричневым выходом;
• на дверь водителя необходимо поставить активатор.

Распиновка концевых переключателей на дверях

Подключение:

• сине-белый проводник идет к двери водителя;
• на дверной замок переднего пассажира идет контакт коричневого цвета;
• к двери заднего пассажира слева идет черно-белый проводник;
• к задней двери, установленной справа, идет контакт бело-красного цвета.

Фотогалерея

Некоторые схемы подключения можно посмотреть на фото.

Схема подключения к шинам КАН и ЛИН

Карта соединений со световой сигналкой и центральным замком

Схема подключения к световым устройствам автомобиля

Обзор автосигнализации StarLine A93

Брелок Старлайн 93

Благодаря специальному современному модулю CAN + LIN установка самого охранного комплекса A93 упрощается. Функционал системы на автомобилях значительно расширяется. Отличный выбор для отечественного автопрома, с характерным отсутствием цифровых шин на транспортных средствах. При желании устройство легко настраивать самостоятельно, хотя лучше это доверить профессионалам. То же касается СтарЛайн А91.

Отличия от предыдущих аналогов – распознавание любых попыток проникнуть в автомобиль и что-то сделать с ним. Благодаря современным датчикам владелец может даже узнавать, когда транспортное средство собираются эвакуировать. Сигнализация Старлайн даёт знать автоматически.

Отдельное внимание – брелоку с противоударным комплексом. У основного средства управления имеется информативный дисплей, дающий всю необходимую информацию, в том числе – по предыдущей версии Старлайн А91

Сигнализация без проблем работает по таймеру и температурным датчикам. Это особенно удобно, когда те или иные характеристики двигателя требуется поддерживать на конкретном уровне. Система автоматически глушит всё питание, если злоумышленники пытаются взломать транспорт во время прогрева и работы со стандартными программами.

Местоположение автомобиля можно отслеживать по картам после подключения модулей GPRS или ГЛОНАСС по выбору владельца.

Это поможет и в том случае, если машину всё-таки угонят. Главное – заранее провести несколько тестов, чтобы понять, какой рабочий режим и уровень оповещений будет удачным. Так поступают и при владении Старлайн А91.

Как настроить сигнализацию Starline

В стандартные настройки сигнализации Starline входят различные функции, поэтому важнейшим моментом после установки и подключения всех элементов системы считается их правильная установка. От того, насколько точно хозяин машины выполнит этот этап, будет зависеть удобство и надежность дальнейшей эксплуатации устройства. Подключение сигнализации состоит из 5 этапов:

• привязка брелка;
• настройки интерфейса;
• режимы работы;
• функции кнопок;
• команды для автозапуска.

Коррекция чувствительности, а также регулировка времени и громкости звуковых оповещений тоже включены в сигнализацию Starline по инструкции: это пусть и не самые важные, но тоже необходимые нюансы настройки.

Привязка брелока

Сигнализация комплектуется несколькими пейджерами дистанционного управления. В комплект входят основное (с жидкокристаллическим дисплеем) и дополнительное устройство (оснащено лишь 3 кнопками и световым индикатором). Те, кто пользуется сигнализацией Starline, отдают приоритет основному пульту, при помощи которого происходит управление охранным устройством транспорта на расстоянии. А дополнительный элемент в сиге воспринимается как запасная копия, когда первый брелок, с которым подключается сигналка, сломался.

Настройка курсорным способом

Отдельные режимы автосигнализации Старлайн программируются курсорным методом. В инструкции для пользователя указаны требуемые функциональные кнопки пульта, за счет которых и идет настройка.

На основном брелоке жидкокристаллического дисплея должна включиться соответствующая пиктограмма. За счет кнопок нужно перемещаться между символами, выбирая необходимую команду. Включение опции осуществляется через настройку соседних клавиш, чьи номера указаны в описании по эксплуатации. При помощи курсорного способа можно управлять практически всеми функциями:

• блокировка и разблокировка дверей;
• режим против грабежа;
• бесшумная защита и стороннее обслуживание;
• включение турботаймера.

Рекомендации по установке компонентов автосигнализации

Хотя схемы подключения и карты монтажа отличаются для моделей сигнализации Starline, места расположения основных компонент идентичные.

Согласно номерам на схеме, основные компоненты размещаются следующим образом:

1. Центральный блок управления обычно размещают под центральной консолью около водительского сиденья или за перчаточным ящиком. В моторном отсеке блок лучше не устанавливать, так как там находится большое количество устройств, которые могут повлиять на чистоту цифрового сигнала. Кроме того, в управляющем блоке находится датчик температуры, поэтому рядом не должно находиться источников тепла, например, патрубков отопительной системы.
2. Модуль приемопередатчика вместе с антенной устанавливают в верхней части салона, обычно в районе лобового стекла, чтобы улучшить качество приема сигналов и увеличить максимально дальность контроля. Необходимо проследить, чтобы рядом не было металлических предметов или других электронных устройств. Расстояние должно быть не менее 5 см. Приемопередатчик подключается в 5-контактный выход, который находится на блоке управления с помощью провода, идущего в комплекте с автосигнализацией.
3. Мигающий светодиод, информирующий о состоянии охранной системы, подключается к 2-контактному выводу в центральном блоке. Если индикатор мигает, значит, автомобиль находится под охраной. Неработающий индикатор говорит о том, что автосигнализация отключена. Светодиод желательно поместить в районе лобового стекла, чтобы он был виден на расстоянии и информировать водителя об активации сигнализации.
4. Сирену монтируют в подкапотном пространстве вдали от тепловых источников, рупором вниз, чтоб не скапливалась влага. Если сирена будет продолжительное время работать после срабатывания сигнализации, она может выйти из строя. Чтобы предотвратить такую ситуацию, в электросеть желательно включить предохранитель для сирены на 5А.
5. Датчик температуры силового агрегата прикрепляют к металлической части системы охлаждения, желательно недалеко от термостата, вблизи штатных регуляторов температуры ОЖ.

Концевые выключатели багажного отделения и капота должны устанавливаться так, чтобы при закрытии оставался зазор не менее 3 мм. Они должны надежно соприкасаться с кузовом (автор видео — АвтоДобряк.ру).

Секретная кнопка Valet устанавливается в таком месте, куда трудно добраться злоумышленнику при взломе транспортного средства. С ее помощью охранная система переводится в сервисный режим. Аналогичные требования предъявляются к установке кнопки активации режима антиограбления. Обе кнопки соединяются проводом с управляющим блоком.

Двухуровневый датчик удара подсоединяется к блоку управления с помощью четырехпроводного кабеля. Перед тем, как на сигнализации Starline включить звук, нужно при установке правильно отрегулировать чувствительность датчика. Если чувствительность будет слишком высокая, возможны ложные срабатывания сигнализации при сильных порывах ветра или от проезжающих машин. Настройка осуществляется с помощью потенциометров, расположенных на корпусе регулятора.

Блокировка двигателя повышает противоугонные характеристики сигнализации, так как угонщик столкнется с серьезными проблемами после взлома автомобиля. Подключение к системе осуществляется через черно-желтый кабель, но при этом нужно запрограммировать на НР тип разъема. Данные действия выполняются согласно инструкции и схеме подключения сигнализации Starline.

Установку следует начинать с подключения проводов питания основных блоков. Минус нужно подключать к штатным крепежным болтам заземляющих проводов авто. Они находятся либо в районе монтажного блока, либо в передней части салона автомобиля в нижних углах. Если не удалось найти болты крепления, можно изготовить самостоятельно крепеж на массу к металлическим деталям кузова для заземления. Обычно такой крепеж монтируют под приборной панелью.

Для подключения режима автозапуска в сигнализации предусмотрен обходчик иммобилайзера.

Функции модуля удаленного управления для автосигнализации

Для полнофункциональной работы сигнализации, необходимо установить телефонный номер автовладельца как основной управляющий номер устройства. Существует несколько способов управления автосигнализацией с помощью мобильного телефона:

После того, как gsm модуль подключен и настроен, автолюбитель может удаленно, при помощи телефона, выполнять такие действия:

• Запускать прогрев автомобиля до прихода владельца;
• Получать оповещения о тревожных ситуациях непосредственно на мобильный телефон;
• Удаленно управлять настройками автосигнализации;
• Получать сведения о статусе устройства.

Режимы работы сигнализации StarLine

Разные модели и дисплеи

Существует несколько основных режимов, который поддерживает любой StarLine брелок.

1. Автоматический режим охраны, начинающий работать после предыдущего отключения.
2. Бесшумная охрана. Нарушение безопасности машины приводит к отправке сообщений владельцу. Сирену система не включает. Включенный или выключенный двигатель не влияет на функцию, она поддерживается всегда.
3. Режим охраны. Предполагает блокировку всех дверей, источников питания. Основной режим для всех машин.
4. «Паника». Дополнительные громкие сигналы, с включением поворотных огней.
5. Самодиагностика по всем системам. Благодаря этой функции брелка водитель легко увидит, где в машине возникли неполадки.
6. Иммобилайзер. Нужен для блокировки двигателя в случае, когда кто-то попытается угнать автомобиль.
7. «Антиограбление». Предотвращает любые попытки проникнуть внутрь.

Рекомендуем: Как проверить датчик скорости

У каждого режима свои особенности во время эксплуатации и рекомендации по настройке к брелку.

Программирование сигнализации

Чтобы включить режим и задать определённые характеристики, достаточно воспользоваться подходящей комбинацией с кнопками. Как настроить брелок сигнализации StarLine, легко разберётся каждый.

Важно даже время зажимания, внимание уделяют не только последовательностям

• Если за кнопкой 1 сразу нажать вторую – включают охрану на беззвучном режиме.
• Брелок на 1 и 3 кнопке запускает двигатель.
• Зажим 2 кнопки, а потом 1 с секундным перерывом позволит при работающем двигателе перейти в охранный режим.
• Нажиманием 2 и 3 кнопки по очереди останавливает двигатели.
• Одновременно нажатые 1 и 3 кнопка блокируют управление брелком.
• Комбинация из 2 и 3 способствует разблокировке.
• Режим «паника» активируют, если при выключенном двигателе применяют комбинацию 1 и 2 кнопок.
• Для режима автоограбления с включенным двигателем делают то же самое. 4 элемент управления обычно отсутствует.

Обычно всё выставляется автоматически. Поэтому любой владелец быстро поймёт, как настроить сигнализацию StarLine.

Сопряжение охранной системы с брелоком

Правильная настройка брелоков – первый шаг пользователя после того, как он подключил всё необходимое оборудование. Главное правило безопасности – не носить приспособление там же, где хранятся металлические ключи.

Всего в автосигнализации StarLine два пульта дистанционного управления. У основного ЖК-дисплей, четыре кнопки, отвечающие за управление. У дополнительного экрана нет, только три кнопки и световой индикатор.

Базовые настройки системы будут такими:

1. Дата со временем. Как пользоваться брелком, легко узнать из сопроводительных документов.
2. Включают будильник.
3. Настраивают таймер.
4. Корректировка громкости издаваемых сигналов.
5. Выбор тона для звукового сигнала. Брелок на нём будет работать и дальше.

Система управления делает приоритет именно для основного брелка. По сути, это единственное устройство, с которого осуществляют дистанционное управление. Для активации и дезактивации некоторых функций кнопки нажимаются быстро, либо зажимаются на какое-то время. Допустимы как последовательные комбинации, так и одновременное использование нескольких кнопок. Брелок с любым устройством поддерживает такие варианты.

Монтаж сигнализации

Установить сигнализацию можно самостоятельно, так и в центрах СТО, или у дилера.

Смотрите видео оно рабочее: точки подключения сигнализации лада веста

У дилера

Как только выбрали понравившуюся автосигнализацию на свою Весту, можно покупать её и устанавливать. Самый простой способ установить и настроить — это обратиться к своему дилеру. Тут дадут гарантию и смонтируют устройство по всем правилам. Но, конечно, если у вас есть опыт в подобных работах или вы автолюбитель со стажем, наверняка захотите установить самостоятельно, мы только рекомендуем с начало хорошенько изучить соответствующую инструкцию.

Установка сигнализации в специализированных центрах

Если самостоятельная установка охраной системы на Лада Веста для вас непосильная задача, а обращаться к дилеру нет желания, обратитесь на СТО. Но не стоит бросаться на первый же попавшийся центр, желательно изучить отзывы, спросить друзей или знакомых, может, у кого-то уже был подобный опыт. Если выберите некачественный сервис, с горе мастерами, есть вероятность что они «начудят» ещё больше, чем вы. А вообще, самостоятельная установка охраной системы по инструкции намного лучше, конечно, если руки «растут» из нужного места.

Описание и как работает

В перечень основных характеристик устройства входит диалоговый способ сокрытия данных, который снижает шанс взлома машины. Варианты для городских условий имеют широкий радиус действия (около 1,5 тыс. км). Отличительной чертой сигнализации считается самодиагностика, контролирующая, как работают датчики в транспорте, включая провода на кан-шинах. Индикатор блока сообщает водителю о повреждениях системы или отдельного элемента. При выборе подходящего устройства клиенты делают акцент на функции модели, где может отличаться алгоритм защиты:

• контроль двигателя;
• блок при несанкционированном запуске;
• зажигание в дистанционном режиме;
• охрана дверей, шин, багажника и капота через кнопочные выключатели;
• защита стекла и кузова автомобиля от ударов;
• контроль над состоянием салона через датчики;
• запрет на выключение тормозов.

В описании правил эксплуатации упоминается, что пейджер Старлайн может сообщить хозяину о попытках взлома через мгновенную передачу сигнала с зеркальной взаимосвязью, звукового и светового оповещений, режима «паника» или блокировкой двигателя с имитацией его неисправности.

Система безопасности автомобиля Cтарлайн, ее установка

Инструкция по эксплуатации и настройке сигнализации Старлайн А93 Перед описанием самого процесса, стоит упомянуть, что процедура установки индивидуальная, а потому выполнять ее должен специалист. Многое зависит от года и серии выпуска. Важна и проверка подключений перед установкой. Поэтому все, что будет описано ниже, является не более чем рекомендацией.

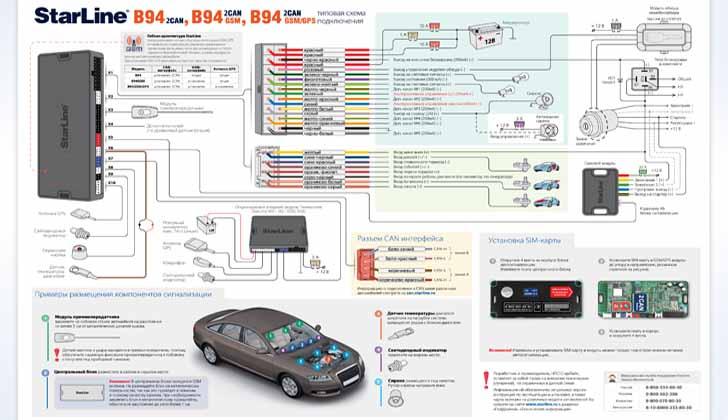

Карта монтажа

Сигнализация Старлайн карта монтажа

Starline B94 на автомобиль Honda Accord 2013 выполняется следующим образом:

1. Для начала стоит произвести снятие подторпедника, после чего вывернуть два самореза, удерживающие кнопку старт-стоп. Для этого потребуется длинная отвертка ок. 40-50 см.
2. Производим снятие рулевого кожуха. Под верхней частью, монтируемой на защелках, находятся два самореза, которые необходимо также вывернуть. Эти точки несложно найти. После этого снимаем нижнюю часть. Она крепится на одном саморезе.
3. Производим установку антенны на лобовом стекле с датчиками наклона и удара, на левой стойке – светодиод, а кнопку сервиса в любом месте по усмотрению.
4. Под капотом производим операцию монтажа сирены (шпилька и гайка) и датчика температуры. Осуществляем прокладку проводов в салон.
5. Крепим блок сигнализации. Его точки монтажа находится за блоком предохранителей.
6. Выполняем подпитку массы сигнализации. Согласно описанию карты, место подключения расположено над педалью газа.
7. Переходим к блоку предохранителей. Здесь располагается точки подключения CAN-шины (правый нижний разъем).
8. Теперь необходимо обойти стандартный иммобилайзер. Для выполнения этой процедуры необходимо использовать черный проводок, который входит в комплект Старлайн B94. Выполняем несколько витков (6-7) этим проводком по кнопке Старт-Стоп. Затем рамку, выполненную из такого же числа витков, устанавливаем на разобранный ключ.
9. В месте подключения кнопки Старт-Стоп осуществляется соединение провода питания (черно-желтый) модуля запуска самого устройства сигнализации, к проводу авто(голубой).
10. Чтобы сымитировать нажатие тормоза, необходимо подсоединить провод синего цвета силового устройства запуска сигнализации к проводу ярко-зеленого цвета в месте подключения на педали тормоза ламп стоп сигнала. Эти точки нужно объединить.
11. Для подключения питания 12В находим разъем на передней части блока предохранителей, в верхней его части.
12. Выполняем программирование характеристик старта автомобиля. Подробная карта монтажа должна содержать описание таких параметров.
13. В этом типе авто, сигнал тормоза как обычного, так и стояночного, расположен на CAN-шине. Для автомобилей, оснащенных механической КПП, нет необходимости осуществлять подключение красно-синего и фиолетово-оранжевого проводов модуля сигнализации. Для автомобилей, оснащенных автоматической коробкой, необходимо выполнить подключение красно-синего провода к массе авто и отключить стояночный тормоз в настройках CAN.
14. Выполняем программирование CAN-модуля. Для этого необходимо подать питание на систему, зажав сервисную кнопку. После того как прозвучит пять коротких сигналов, необходимо отпустить кнопку и нажать еще один раз, что позволит войти в режим выбора авто. Далее, необходимо ввести код авто, согласно описанию из подробной карты.
15. Выполняем настройку датчиков наклона и удара. После окончательного монтажа и проверки работоспособности, выполняем сборку салона.
