Центральный замок ваз 2110 и 2109

Что к чему или как это работает

Я беру «Томагавк 7000» – это моя сигнализация. Я имею два добавочных канала на ней. Один из каналов свободен и предназначен для любого использования. Об этом прямо в инструкции и сказано. В общем, она с обратной связью и двумя дополнительными каналами, активирующимися с брелока.

Еще один момент. Надеюсь, что все помнят и понимают, что сигнализация только даст нам «минус». Она не сможет дать на реле электрическое напряжение.

Мы задействуем крайнее правое реле, чтобы предотвратить отключение находящихся в середине следующих двух реле, когда разомкнется дополнительный канал сигнализации.

Итак, работать начинаем с реле 2, которое находится с краю. Я его подключил к концу ручного тормоза, подсоединяя его к электрическому разъему, который подходит на комбинацию приборов. Замыкаем нашу цепь. В этот момент среднее реле начинает передачу питания с толстого красного провода. Оно подается оттуда на комбинации прибора и провод бензонасоса.

Блок автоматического запуска необходимо подключить к разъему замка зажигания. Так как там имеется 8 проводов, из которых 3 – толстые, к ним и подключаем.

Крайнее реле с левого края будет запускать стартер. Замыкаем второй канал автомобильной сигнализации. Приятный рев двигателя – это наше реле способствует подаче электрического тока на стартер.

Второе среднее реле с отходящим зеленым проводком можно подключить к фарам или габаритам, чтобы легче искать машину в темное время суток. Я не решил пока куда подключать, поэтому оставил его просто так.

Важный момент! Необходима установка датчика программной нейтрали, для тех у кого автомобильная сигнализация с функцией автоматического пуска двигателя, в противном случае ваш автомобиль уедет на автопилоте!

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

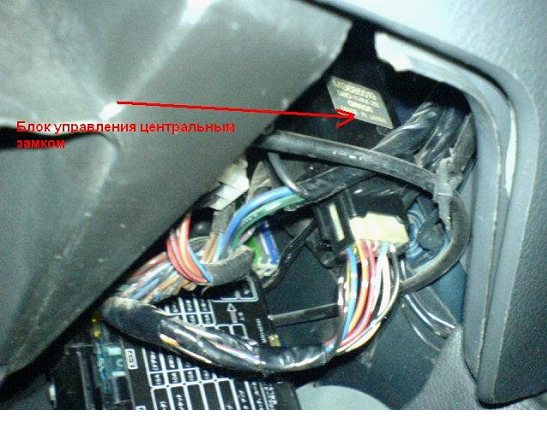

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Разъём блока управления ЦЗ

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Штатная схема подключения ЦЗ

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты

Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации

Другие варианты исключены.

Установка электрических приводов замков дверей

На автомобилях ВАЗ семейства 2110 заводом-изготовителем может быть установлена система блокировки замков дверей. Она одновременно блокирует замки всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери. Таким образом, эта система блокировки представляет собой так называемый «центральный замок», который в заводском исполнении не позволяет отпирать и запирать двери автомобиля дистанционно. Возможности электронных систем сигнализации позволяют дистанционно управлять блокировкой замков дверей и, если вы собираетесь устанавливать на свой автомобиль одну из таких систем, эту функцию можно легко реализовать. Если на вашей машине нет заводской системы блокировки замков (это наиболее распространенный вариант комплектации), то в дополнение к сигнализации придется установить электроприводы блокировки. Электропривод блокировки представляет собой моторедуктор, объединяющий в себе электродвигатель постоянного тока с возбуждением от постоянных магнитов и редуктор с зацеплением типа шестерня-рейка. Моторедукторы устанавливаются в дверях автомобиля, а их тяги соединяются с тягами блокировки замков.

Моторедуктор продается, как правило, вместе с комплектом деталей, необходимых для его установки. В комплект входят: монтажная пластина, набор крепежных деталей и соединительная муфта (для соединения тяги моторедуктора с тягой блокировки замка), а также тяга моторедуктора.

Когда необходимо поменять замок

Итак, необходимость замены штатного заводского замка на какой-либо доработанный, возникает в следующих случаях:

Если вы заподозрили, что ваш автомобиль пытались угнать. Как правило, малоопытные угонщики могут лишь подпортить замок, о чем свидетельствуют такие признаки: • Замок передней двери начал болтаться, чего раньше не было; • Ключ проворачивается с трудом, естественно, двери открыть не просто; • Есть визуально заметные повреждения в области замка и/или рядом с ним; • Вы вовсе не можете открыть передней двери, своим же ключом;

Вы потеряли ключи. Даже если у вас есть запасной комплект, данный факт должен насторожить. Может, ключи вовсе не утеряны, а украдены, теперь угон машины – реальная опасность. В этой ситуации (также, как в случае с «непонятной» утерей ключей от дома) для большинства замена – непременное условие для того, чтобы спать спокойно. Кстати, в такой ситуации, возможно, только личинка будет заменена, что дешевле, и работы меньше. Личинка – это внутренний дверной механизм, который, собственно, проворачивается ключом. Он так же индивидуален, неповторим, как и сам ключ. Таким образом, не разбирая всего механизма (о чем речь ниже), вы сможете провести этот небольшой ремонт, чтобы иметь при этом совершенно новый замок для открывания передней двери;

Случайно, механическим образом, вы сломали что-то в механизме замка передней двери

Например, меняя обивку, неосторожно производя регулировку и т.п. Ведь устройство замка таково, что только видимой частью он не ограничен, а имеет запорные детали непосредственно под дверной обивкой;
Вы хотите сделать устройство замка более надежным, повысив его защитные свойства, для чего проводите его ремонт и доработку.

Проблема в работе электросхемы центрального замка на автомобилях ВАЗ

Первая из возможных проблем плавно вытекает из вышеупомянутых в предыдущем разделе. Перегрузка в работе активаторов приводит к повышению рабочего тока в питающей цепи выше номинального значения. В результате перегорает предохранитель и центральный замок ВАЗ 2110 просто “умирает”.

Именно с проверки предохранителя начинают диагностику неисправностей центрального замка. Кстати, находится он в весьма специфическом месте и найти его сразу непросто даже зная, где искать. Для того, чтобы добраться до него, вам понадобится откинуть центральную панель с предохранителями и в открывшейся за ней нише покопаться в целом жгуте электропроводки. Нужный вам “товарищ” упакован в специальный стаканчик из пластмассы и подключен в разрыве розового провода.

Блок центрального замка ВАЗ 2110

Еще одной весьма частой и очевидной проблемой оказывается штекерный разъем ЦЗ. Расположен он в максимально неблагоприятном для этого месте в корпусе салона, под ковриком для ног. Туда неизбежно попадает большое количество влаги и грязи. Электрические контакты интенсивно окисляются. В результате этого в месте подключения штекерного разъема непроизвольно происходит разрыв цепи питания.

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени. В зависимости от системы, с помощью брелка можно управлять и дверью багажного отделения, моторного отсека, а иногда ЦЗ даже позволяет открывать и закрывать стекла. В случае аварии ЦЗ может сработать автоматически, открыв все двери транспортного средства.

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери. Если дверь авто открыта, то контакты элементов замыкаются, соответственно, вся система деактивируется. Для выполнения той или иной функции блок управления передает импульс на те или иные управляющие устройства, таким образом приводя привод в действие.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

• Установленный в двери электропривод предназначен не только для управления замком, но и для выдачи сигнала на блок ЦЗ. Он же в свою очередь передаёт команды на остальные двери по открытию и закрытию дверей.
• Для того, чтобы привод водительской двери был настолько многофункциональным он имеет целых пять проводов, в отличии от стандартных приводов с двумя. Дополнительные каналы предназначены для связи с блоком управления центрального замка.

  Привод для водительской и пассажирской двери.

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей. Таким же образом происходит и их открытие.

Ремонт электрического центрального замка

Электрические центральные замки на автомобилях чувствительны к перепадам температуры и высокой влажности воздуха. Сперва они начинают «зависать» и через непродолжительное время отказываются работать.

Причины неисправности электрической системы центрального замка:

1.Обрыв проводов электрической цепи.

Неосторожное действия при демонтаже дверей или их ремонта приводят к обрыву электрического провода в гофрах. Надо «прозвонить» электрическую цепь для поиска повреждения. 2.Выход из строя реле

2.Выход из строя реле.

Выполняется замена повреждённого реле и система функционирует в прежнем режиме.

3.Сбои в работе управляющей платы.

Выполняется её ремонт или замена.

4. Износ шестерён моторчика.

Активное использование системы центрального замка приводит к износу рабочих элементов моторчика. Страдают пластиковые шестерни. Они стираются в результате работы. Выполняется их замена.

Система центрального замка в автомобиле полезная и удобная для водителя функция. Для её ремонта нужно понимать устройство и принцип работы

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта

Подписывайтесь на свежие и интересные статьи сайта.

Монтаж актуатора замка ВАЗ-2110

Центральный замок ВАЗ-2110 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1. Монтажный блок. 2. Предохранитель на 8 А. 3. Блок управления. 4. Моторедуктор блокировки замка правой передней двери. 5. Моторедуктор блокировки замка правой задней двери. 6. Моторедуктор блокировки замка левой задней двери. 7. Моторедуктор блокировки замка левой передней двери с контактной группой. А — к источникам питания; В — условная нумерация штекеров в колодке блока управления; С — условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Установка центрального замка на ВАЗ 2107

Перед установкой центрального замка на автомобиль следует проверить его работу. Это поможет сэкономить время на монтаж/демонтаж деталей, если они окажутся бракованными. Да и вернуть брак в магазин удастся лишь в случае, если товар не испачкан и не имеет следов эксплуатации. Работу надо начинать со снятия клеммы “массы” с аккумулятора. Далее необходимо снять ручки стеклоподъемников и дверные карты со всех четырех дверей. Блок управления устанавливается в салоне и крепится саморезами. Мест для его размещения всего два:

• под приборной панелью;
• слева от ног водителя на боковой стенку салона.

Второй вариант проще, так как не требует дополнительных работ по снятию и установке приборной панели. Актуаторы необходимо закрепить на внутренних элементах дверей так, чтобы их тяги шли параллельно тягам замка и расстояние соответствовало длины зажимов. Ход тяг актуаторов должен примерно на 4 мм превышать ход тяг привода замков, а центральные положения необходимо совместить. Регулировка производится за счет зажимов, которые могут удерживать тяги в любом произвольном положении относительно друг друга. Актуаторы крепятся на саморезы, отверстия под которые необходимо разметить и просверлить дрелью. Вместо саморезов можно использовать заклепки, которые обеспечивают более надежную фиксацию. Однако при замене актуаторов придется высверливать заклепки и ставить новые.

Важно: актуаторы необходимо установить так, чтобы они не мешали работе стеклоподъемников!

Все элементы центрального замка зафиксированы, остается правильно проложить провода.

Схема центрального замка ВАЗ 2107

Провода актуаторов прокладываются внутри дверей и сводятся к управляющему блоку. Выводить провода из дверей необходимо через защитную гофрированную трубку. Питание блока управления необходимо подключить к плюсовому проводу аккумулятора. Можно подвести “плюс” от замка зажигания или блока предохранителей, например, с вывода предохранителя, питающего часы. При подключении блока к замку зажигания необходимо установить дополнительный предохранитель на 10А, защищающий цепь от перегрузок. Когда подключение центрального замка ВАЗ 2107 выполнено, остается подключить минус к аккумулятору и проверить работу устройства. Если все работает нормально, можно устанавливать обшивку дверей на место и пользоваться автомобилем.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, который хоть раз сталкивался с ним. Расположен он под центральной частью приборной панели, прямо на полу. Отличить его достаточно просто: блок из пластика, к нему подходит жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите в нем небольшую плату с электромагнитными реле. Именно этот блок и отвечает за функционирование всей системы. И причины поломки у него могут быть такие:

При неисправностях активаторов, увеличении нагрузки на них происходит повышение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатного монтажа. При длительных тепловых нагрузках разрушается пайка, монтажные ножки элементов теряют электрический контакт со всей схемой.
Возраст играет большую роль, поэтому со временем могут разрушиться контакты в электромагнитных реле. Транзисторы не вечные, при перегрузках тоже способны выйти из строя.
Сгорание предохранителя приводит к тому, что вся схема не работает – центральный замок не откликается ни на что. Находится предохранитель в специальном прорезиненном или пластиковом корпусе, в разрыве красного (иногда розового) провода

Обратите внимание на то, что нельзя устанавливать предохранители большего номинала, так как это приведет к оплавлению проводки и возгоранию.
Штекерное соединение блока управления – одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть и пыль, и грязь, и вода

Все это вкупе служит причиной появления окисления на колодке. Избавиться от нее можно при помощи специальных растворов или спреев (WD-40 и тому подобных). Если же состояние колодки оставляет желать лучшего, ее проще заменить полностью.

Устройство автомобильного замка

Производится несколько видов отмыкающих устройств с финскими, сейфовыми, рамочными и пинавными ключами. Стоимость целого замка начинается от 1000 руб., но личинка стоит дешевле. На ВАЗы ставят отечественный механизм со штифтами, которые имеют правые и левые зубцы. У каждого из них есть свое название. Те, которые находятся в середине, именуются кодовыми. Если механизм заедает от износа, отсутствия смазки или перепада температуры, пазы блокируются и не возвращаются в исходное положение при повороте ключа.

Штифтовые приборы легко взломать отмычкой, к тому же они могут сломаться, если не проводить соответствующий уход. Классическую личинку ВАЗа вполне реально отремонтировать, избежав замены. Цена замка двери ВАЗ 2110 начинается от 500 руб. В этот комплект входит замыкающий механизм для водительской двери и багажника.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Разъём блока управления ЦЗ

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты

Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации

Другие варианты исключены.

Принципиальная работа центрального замка

• Разблокировка производится путем открывания ключом замка водительской двери.
• В конструкции предусмотрено производить разблокировку остальных дверей пассажирами по своему усмотрению.

Центральный замок не закрывает двери

• Каждая дверь ваз обеспечена отдельно смонтированными моторедукторами, с подсоединением к тягам блокировки.
• Редуктор состоит из электродвигателя с постоянным током, а возбуждение производится постоянными магнитами с приводом в действие шестерен рейки.
• В конструкции моторедуктора с водительской стороны предусмотрен переключатель, который срабатывает при нажатии фиксатора блокировки или от поворота ключа в замке двери.
• При замыкании контактов включателя сигнал поступает на электронный блок управления и происходит включение в работу всех расположенных в дверях моторедукторов.
• Они приводят в действие тяги, которые в свою очередь производят рычагами блокировку/разблокировку дверей.
• Конструкция блока управления предусматривает автоматическую разблокировку всех замков дверей во время дорожно-транспортного происшествия (удара об препятствие).

Причины выхода из строя и их исправление

Если центральный замок вышел из строя, не работает, надо провести проверку:

• При поломке центрального замка необходимо сразу производить его ремонт.
• Причину выхода его из строя выявить не сложно и провести ремонт самостоятельно во многих случаях не составит большого затруднения.
• При выявлении причин более конструктивного характера, необходимо проводить замену его деталей в сборе.

Полная конструкция центрального замка состоит из:

• активатор – электропривод;
• электрических клемм проводов;
• тяг приводов.

Подключение центрального замка

Поломка замка чаще всего объясняется выходом из строя мелких деталей. Электропривод устанавливается от различных поставщиков. Детали могут нести в себе небольшие отличия в прилагаемых усилиях и особенностях конструкций. Но работа, производимая ими, не несет больших отличий.

Ремонт вакуумного центрального замка

Распространённые неисправности вакуумного центрального замка:

1.Открытие и закрытие дверных замков продолжается до тех пор, пока не прекращает работу насос.

Причиной неисправности является конденсат, образующийся при перепадах температурного режима. Нарушает работу контакта выключателя актуатора двери водителя. Демонтируется выключатель и удаляется конденсат. Может потребоваться его замена.

2.Неравномерное срабатывание замков дверей автомобиля.

На отдельных дверях замки закрываются с опозданием или продолжают оставаться открытыми после поступления команды с пульта управления. Компрессор продолжает работу пока не отключается системой защиты.

Плата управления насосом не получает сигнала о закрытии дверных замков. Он продолжает гонять воздух. Повреждение электрического провода происходит в дверной гофре.

Сигналы доходят до платы насоса, но он продолжает работу игнорируя их. Для ремонта неисправности разбирается блок компрессора. Выполняется очистка окислившихся клемм пневмодатчика сигнализации. Если действия не помогли, значит вышла из строя плата управления насосом.

Что же из себя представляет центральный замок на ВАЗ 2110

Задача подобного рода устройства — централизованное управление автоматическим механизмом открывания и закрывания сразу всех дверей в автомобиле. Это особенно удобно для работы совместно с системой сигнализации и при эксплуатации авто в целом. Тем не менее, надежность срабатывания системы ЦЗ в обязательном порядке стоит всякий раз проверить, пошевелив ручки всех четырех дверей прежде чем уйти надолго по своим делам, поскольку исполнительный привод часто может давать сбой и одна из дверей, возможно, останется незакрытой.

Конструктивно центральный замок ВАЗ 2110 состоит из следующих элементов:

• электронного транзисторного блока управления;
• исполнительных механизмов моторедуктора, также известных как активаторы (по одному на каждую дверь);
• концевого переключателя, определяющего текущее состояние двери (открыта либо закрыта);
• электропроводки и прочих монтажные элементов.

Схема центрального замка ВАЗ 2110

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

• Регулировка тяги, которая соединяет кнопку замка и привод сделана неправильно. Эта причина способствует неправильному положению тяги и отсутствия контакта с электроприводом.
• Кнопка задевает часть обшивки и не даёт возможности опуститься ей на необходимую глубину для обеспечения контакта тяги с электроприводом. Несмотря на то, что водительская дверь закрывается, сигналов на остальные двери так и не приходит.

  Проверьте состояние металлической тяги.

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

• Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
• После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
• Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
• Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

Проблемы в работе электропривода активатора

Исполнительный механизм центрального замка достаточно хрупок и не терпит перегрузок. Выполненный из пластика корпус активатора запросто может оплавиться, если частота закрывания дверей излишне высокая. Не менее важную роль также играет длительность управляющего импульса. Старайтесь всегда помнить про предельную хрупкость активатора и не нагружать его в работе.

https://youtube.com/watch?v=_to28MvT8Oc

• активатор на отдельно взятых дверях перестает функционировать;
• постоянные перегрузки в заклинившем электроприводе приводят в выходу их строя предохранителя.

Исполнительный механизм активаторов полностью собран из пластмассы. Шестеренки запросто могут истираться и ломаться в процессе работы, сплавляться при перегреве коллектора. Как результат, при работе центрального замка слышны характерные скрипящие звуки — верный признак скорого отказа активаторов. Аналогично, если редуктор механизма гудит, но двери не открываются либо не закрываются.

Подобного рода неисправности могут быть связаны также со всевозможными дефектами моторедуктора и его тяги. Если вы недавно меняли центральный замок, возможно, причина кроется в неверном его монтаже. Механизм также может быть неправильно отрегулирован, либо нарушено крепление. В любом случае, следует снимать обшивку двери и проверять визуально.

Основные компоненты

Центральный замок (ВАЗ-2110) имеет в своей конструкции такие компоненты:

1. Полупроводниковый блок управления электроприводами.
2. В качестве исполнительных механизмов выступают моторедукторы (всего их 4 – на каждый замок по одному, но если имеется привод на отпирание багажника, то пять). Это небольшие электродвигатели, на роторах которых находятся редукторы.
3. Концевой выключатель, позволяющий определять состояние замка (установлен в моторедукторе, смонтированном в водительской двери).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании/запирании водительской двери.
2. При постановке автосигнализации на охрану и снятии с нее. При условии, что произведено подключение блоков управления сигнализации и центрального замка.
3. При наличии функции дистанционного управления ЦЗ с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.
