Как подключить центральный замок без сигнализации

Определяем неисправности центрального замка

Отказ системы центрального управления замками не может произойти спонтанно. Существуют предвестники свидетельствующие, что система работает неправильно со сбоями. Их нельзя игнорировать. Надо, как можно быстрее определить причину неполадок в работе.

Причины отказа системы центрального замка автомобиля:

1.Полный отказ.

Не реагирует на нажатия кнопок брелка посылающего команды на центральный блок управления. Часто причина неисправности банальна. Разряженный элемент питания брелка не даёт послать команду на открытие или закрытие запирающих устройств.

2. Частичный отказ.

Характеризуется чередующимися периодами нормального функционирования в штатном режиме и полным отказом на команды дистанционного управления.

3. Нарушения работы замков.

Проявляется неисправность хаотичной работой замков. Могут произвольно закрываться, открываться или полностью блокироваться не реагируя на поступающие команды. Неисправность опасна тем, что двери могут блокироваться полностью без возможности механического открытия. Приходиться снимать обшивку двери и открывать в ручном режиме.

Прежде чем приступать к ремонту системы центрального замка надо установить причину возникшей неисправности.

1.Тестирование сигнализации.

Если центральный замок сочетается с системой сигнализации необходимо обследовать её в первую очередь. Запирающие устройства дверей не реагируют на сигналы с пульта управления нужно их проверить механически при помощи ключа зажигания.

Если в ручном режиме центральный замок функционирует, надо проверить  электрические и управляющие цепи сигнализации. Один из распространённых вариантов, могла разрядиться батарейка в брелке.

2. Не работает центральный замок полностью или частично.

При тестировании системы центрального замка он отказывается работать или работает с нарушениями  в ручном механическом режиме с использованием ключа зажигания. Надо уточнить характер проявления неисправности.

Если произошёл полный отказ системы на вакуумном центральном замке, работы компрессора не слышно. Электрический центральный замок отзывается слабыми еле слышными щелчками работающего реле. Кнопки запирающих устройств остаются неподвижными.

Нужно установить локализацию предохранителя цепей центрального замка. Если он перегорел, замена решит проблему отказа механизма. В зависимости от модели автомобиля предохранитель может быть не один.

3.Предохранители системы целы и невредимы.

Если установлено, что предохранители целы и невредимы нужно продолжать настойчиво исследовать систему для установления причины неисправности.

Привод водительской двери не может передать поступающий на его сигнал с пульта управления на прочие двери. Аналогичные признаки проявляются, когда неисправен концевой выключатель активатора водительской двери. Не обнаруживается управляющий сигнал.

Ремонтные работы центральной системы необходимо начинать с проверки подачи питания и управляющего сигнала. Нужно визуально проверить провода системы на повреждение. Обязательно выполняется проверка концевого выключателя. Он установлен внутри привода.

4.Произвольное открытие или закрытие дверных замков.

Часто после нажатия на кнопку брелка замки дверей  закрываются и через несколько секунд произвольно открываются. Проявляться и обратный признак неисправности, когда без подачи сигнала замки закрываются.

Причиной неисправности является нарушение фиксации крепежа тяги. Расположена между приводом и механизмом замка водительской двери. Возникает нарушение процесса отпирания и запирания дверей.

Принцип работы ЦЗ

Блок центрального замка соединен со всеми датчиками и проводами, поэтому является главным элементом системы безопасности; исполнительные устройства — по своей сути это двигатель постоянного тока, который связан с редуктором

Центральным замком обычно управляют с помощью двусторонней кнопки с тремя контактами — одним общим и двумя нормально-разомкнутыми.
Важно знать следующее. Найти такие провода относительно несложно при помощи пробника лампового. Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты

К37 — блок управления ЦЗ. Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме

Электропривод Имеется несколько различающихся по конструкции видов электроприводов с тяговым усилием 2,5 — 6 кг.
Вместо этих компонентов могут использоваться сигнальные контакты. К37 — блок управления ЦЗ

Если же напряжение будет поступать на контакты отдельно, это никак не повлияет на функционирование устройств.
Это важно — иначе можете спалить сигнализацию или, что ещё хуже, какое-нибудь оборудование в авто. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком

Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись. Сечение проводника должно быть не менее 0,75 квадрата.
В таком случае для поиска проводки пользуемся тем же пробником, не отключая при этом от питания стеклоподъемник и кнопку активации центрального замка. Для систем с силовыми выходами схема выглядит следующим образом: НР релейные контакты подключаются к плюсу, НЗ контакты игнорируются, общие контакты к управляющей проводке центрального замка. Чёрный кабель сирены коммутируется на корпус или на отрицательный полюс аккумулятора; красный проводок подсоедините к положительной клемме.

Разновидности элементов ЦЗ

Общая схема подключения будет выглядеть следующим образом: общие выходы подводятся к управляющим проводам замка, НЗ-контакты и половина релейных катушек к плюсу, другая половина катушек — к основной проводке. С пассажирских актуаторов к блоку приходят два сигнальных провода бело-коричневый и коричневый. В незадействованном режиме на них небольшой положительный потенциал.

Управляющая кнопка в салоне может быть одна на двери водителя или на панели или две — на обоих передних дверцах. При установке сигнализации желательно избегать вмешательства в управляющие блоки центрального замка. Речь идет о контактах, расположенных посредине. Ток потребления обычного электропривода центрального замка может в пике достигать 5А. Рекомендации: Для самостоятельной установки больше подходят простые охранные системы с минимальным набором датчиков.

Еще статьи из рубрики Тюнинг. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F. Для подключения к центральному замку нужно знать — какой именно тип центрального замка стоит на Вашем авто. На дверях машины и в крышке багажного отсека вмонтированы приводы, оснащенные выключателями, каждый на три контакта.
Установка сигнализации

Плюсы и минусы замков с дистанционным управлением

Среди преимуществ дистанционно управляемых замков:

• комфортность в эксплуатации;
• высокая секретность;
• опция перекодировки (для некоторых моделей);
• увеличение количества ключей-брелков (для некоторых моделей);
• использование нескольких дополнительных способов идентификации (магнитная карта, механический ключ, цифровой код) в аварийных ситуациях (для комбинированных ДУ-замков);
• скрытность установки (для «невидимок»);
• надежность и долговечность;
• невозможность использования злоумышленниками перехваченного сигнала (при использовании плавающего динамического кода).

Даже такие высокотехнологичные устройства имеют слабые стороны. Часть из них унаследована от исполнительных систем (механических, электромеханических и электромагнитных), которые использованы в изделии. Однако есть недостатки, свойственные только ДУ-замкам.

Управление запорными устройствами с ДУ возможно только с ограниченного расстояния. Это касается, в первую очередь, моделей, в которых для передачи сигнала используется ИК-канал, – такие замки управляются с расстояния 15-20 см.

Запорные ДУ-устройства, в которых не предусмотрено использование динамического кода, уязвимы перед взломщиками, оснащенными специальными техническими средствами перехвата радиосигнала.

Иногда производители с целью улучшения приема сигнала рекомендуют устанавливать ДУ-замки только в деревянные двери, которые не защищены от вскрытия вандальным методом.

В аварийных ситуациях (при истощении автономного источника питания или повреждении электронных цепей) открывание дверей с замками-«невидимками» может быть проблематичным.

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания: +12 — розовый Зажигание (+) — синий Стартер (+) — синий К проводам легко подцепиться за щитком.

Блок центрального замка, который находится с права в кик-панели Повороты (+) — синий/белый, оранжевый Двери общие (-) — желтый Центральный замок (-) — закрыть — 7 пин, открыть -2 пин. К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов: Ручник (-) — зелёный/красный Генератор (+) — синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) — коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода. Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

Лада Гранта Лифтбек › Бортжурнал › Установка дешёвого китайского пульта дистанционного управления центральным замком Keyless Entry System на Ладу Гранта

Покупался пульт ДУ на Aliexpress. На момент покупки стоил 580 рублей. Можно найти и дешевле.В комплекте: два брелока, блок ДУ, комплект проводов с колодкой и мануал на английском языке:

Так как Гранта имеет свой ЦЗ, то подключаем блок ДУ по схеме «D»:

1. Прежде всего вскрываем блок управления (крышка на защёлках) и проверяем правильность установки джампера. Он должен стоять на группе контактов J1. По умолчанию у меня почему-то стоял на J2.

2. Провод антенны (красный) внутри блока ДУ никак не закреплен, только припаян. Желательно подвязать его к блоку управления чтобы не болтался. Из-за частого перегиба провод ломается в месте пайки на плате.

3. Снимаем обшивку водительской двери:

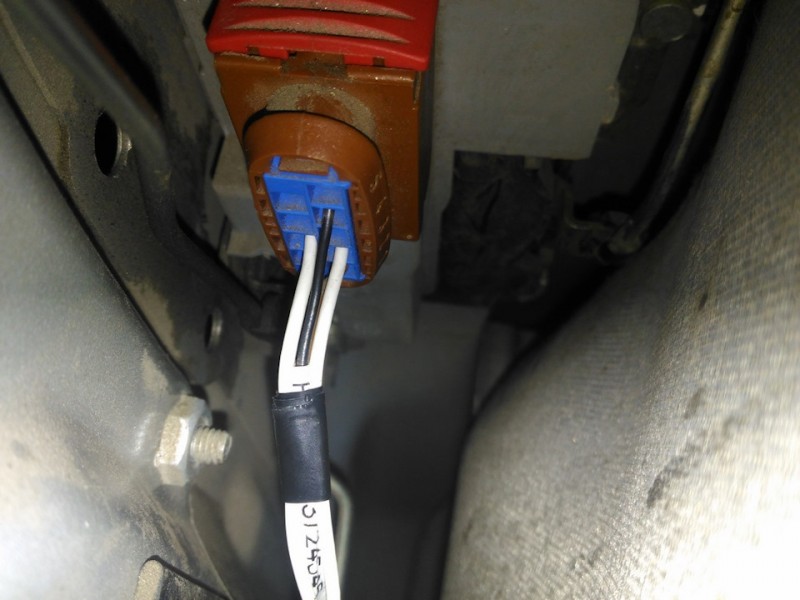

4. Извлекаем из замка колодку с черным и коричневым проводами. Чтобы снять колодку нужно потянуть красную защёлку вверх, а саму колодку в сторону. На фото жёлтым кругом обозначена красная защёлка:

5. Заранее подготовьте два провода метра по полтора (1,5 м). Такой длины будет достаточно для их прокладки вдоль двери и перехода «дверь-салон». В пустые контакты 2 и 7 на колодке засовываем зачищенные концы наших проводов (лучше заранее купить, попросить у соседа, найти на дороге, откуда-нибудь выдрать нужные клеммы и подпаять к ним провода. У меня нужных клемм под рукой, к сожалению, не оказалось по этому и сделал через задницу):

6. Зачищенные концы проводов в колодке загнул за бортики разъёма. Получилось как-то так:

7. Чтобы наши провода не елозили в колодке, изолентой приматываем их к коричневому и черному проводам. Аккуратно устанавливаем колодку обратно в разъем замка:

8. Далее прокладываем провода вдоль двери и через переход «дверь-салон», проводим их под блок предохранителей. Как протянуть провода через переход «дверь-салон» и что нужно для этого сделать:

9. У блока ДУ соединяем вместе:а. оранжевый и оранжевый с черной полосой.б. жёлтый и жёлтый с черной полосой.10. Подключаем оранжевые провода к «+12», а жёлтые провода к «-12». Можно и наоборот, принципиальной разницы нет. «+» и «-» можно взять с тех же мест, куда вы подключили питание блока ДУ (красный и черный провода).11. Белый провод от блока ДУ подключаем к проводу, подключенному ко 2-му контакту колодки замка, а белый провод с черной полосой подключаем к проводу, подключенному к контакту 7. Если подключите наоборот — пох…12. Всё. Проверяем работу схемы.

PS: Если при нажатии на пульте на кнопку блокировки двери разблокируются, а при нажатии на кнопку разблокировки блокируются, то нужно поменять местами белый и белый с черным провода (2, 7 на 7, 2 или наоборот), либо поменять полярность у жёлтых и оранжевых проводов. Кому как будет удобнее.

На дальность не проверял.К форточкам не подключал. Скорее всего, не буду.

Схема блока ДУ для ЦЗ:

Подключение реле управления багажником:

Внимание!За Ваши неправильные или ошибочные действия при установке ПДУ я ответственность не несу! Всё, что Вы делаете — делаете на свой страх и риск!

Источник

Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

Комплект ЦЗ с блоком

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто.  Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

Схема подключения системы

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Основные принципы подключения сигнализации к центральному замку

Подсоединить электронной защиты от угона к ЦЗ допускается вариантами. На схемах автосигнализаций, обозначены контакты, используемых реле в автомобиле.

Приемы подключения автосигнализаций к центральным замкам:

• Положительными импульсами.
• Отрицательными импульсами.
• Переменной полярностью.

Ниже представим соединение сигнализации с ЦЗ.

Положительными импульсами

Подключение автосигнализации к центральному замку машины, положительными импульсами, совершается двумя схемами:

• (А) употребляется, когда ЦЗ управляется электронным модулем.
• (В) – при управлении внутренними приводами.

Употребление схемы (А), при подсоединии электронной защиты автомобиля характерно для марок: Дженерал Моторс; Фольксваген Пассат; Рено; Крейслер; части моделей БМВ, Форд.

Суть соединения ЦЗ с автосигнализацией заключается подачей импульса – 1 с к проводам управления. Управляющий модуль срабатывает. Подключив контакт мультиметра или «контрольки» к положительной клемме АКБ автомобиля, свободным щупом прокалываются поочередно провода пучка двери. Электрозамки срабатывают при проколе искомого провода.

Процедура выполняется квалифицированными специалистами. Подсоединение сигнализации по этой схеме имитируется закрытие, открытие замков кнопками.

Подключая электронную защиту от угона – схема (В), добиваются управления приводом ЦЗ положительными потенциалами. Контактная группа привода подсоединяется к контактам реле сигнализации машины. Продолжительность импульса выставляется 4 с. – время реагирования приводов. Питание поступает через предохранитель.

Отрицательными импульсами

Минусовое управление ЦЗ широко распространено во многих марках автомобилей, подключение автосигнализации характерно для легкового транспорта: Опель; Тойота; Хонда; Фиат; Вольво; Ситроен; части моделей БМВ; ВАЗ 2111.

Центральный замок управляется подачей от электронной защиты автомобиля короткого отрицательного импульса – 1 с к проводам управления. Подсоединение автосигнализации совершается по предыдущей схеме (А). Разница в том, что к контактам реле сигнализации подсоединяются провода, подающие к ЦЗ отрицательный импульс длиной 1 и 4 с.

Наглядный пример подключения автосигнализации к центральному замку отрицательным импульсом – ВАЗ 2111.

Переменной полярностью

Третий вид управления ЦЗ электронной защиты машины от угона – попеременная подача положительных и отрицательных импульсов к приводам. Чаще наблюдается у машин, выпущенных в США в период 1990 – 2000 гг. Было предложено 3 схемы:

• Силовыми кнопками;
• Управляющим модулем центрального замка;
• Электроприводами.

Первая схема чаше встречается у машин, выпущенных в США в период 1990 – 2000 гг., основана на использовании кнопок дверей. К контактам реле электронной защиты подключаются кнопки дверей. Включение, выключение защиты копирует блокирование, разблокирование кнопками. К проводам кнопок, работающих на открытие, закрытие, сигнализацией подаются соответствующие импульсы – положительные или отрицательные. Питание идет через предохранитель рассчитанный на величину тока от 10 до 15 А.

По второй схеме подключение сигнализации реализуется через модуль управления ЦЗ. Провода электронной защиты на автомобиле прикрепляются к разрыву силовых проводников приводов. Мастер, который монтирует должен успешно разбираться в схемах сигнализации и ЦЗ.

Третья схема реверсивного подсоединения основана на подаче сигналов с брелока автосигнализации на центральный замок автомобиля. Импульсы подаются через реле сигнализации машины, меняющее полярность с периодом в 1 с.

При подключении электронной защиты автомобиля от угона к центральному замку, возникают сложности. Для исключения негатива в процессе соединения узлов, следует запастись схемами, инструментом, приспособлениями при подсоединении сигнализации к ЦЗ. Целесообразно почитать на форумах о возможных сложностях при выполнении операций соединения в систему.

Что лучше: сигнализация или ЦЗ?

У центрального замка противоугонные возможности, по сравнению с сигнализацией, низкие. Злоумышленник без особых усилий может разбить стекло и сравнительно легко угнать автомобиль без ключа, замкнув контакты зажигания.

По сравнению со штатным ЦЗ автосигнализация обеспечивает дополнительные степени защиты:

Факт установленной сигнализации, о чем говорит мигающий светодиодный маячок в салоне, уменьшает риск взлома.
Звуковые и световые сигналы, подаваемые при попытке несанкционированного проникновения в автомобиль, привлекают внимание и отпугивает взломщиков.
Современные охранные системы имеют опцию блокировки двигателя (иммобилайзер). Даже в случае проникновения в салон и отключения сирены угнать машину будет невозможно.
Многие сигнализации сообщают автовладельцу информацию о состоянии автомобиля, которая выводится с помощью системы обратной связи на дисплей брелока

При попытках взлома на дистанционный пульт будет отправлен сигнал тревоги и сообщение об опасности.

Установка современной автосигнализации также делает эксплуатацию автомобиля более комфортной. Например, с ее помощью можно настроить дистанционный запуск двигателя или включение предпускового обогревателя.

 Загрузка …

3-ий тип: центральный замок с переменной полярностью

Это такой тип вредный (частенько у американцев встречается). Здесь придётся подключаться прямо к силовым проводам. Садимся пробником на плюс и ищем провода, на которых висят минусы (лампочка пробника горит), управляем центральным замком с пульта или кнопки. Если лампочка пробника погасла при закрытии или открытии, а затем опять загорелась, то пробник пересаживаем на минус и тыкаемся в тот же самый провод и опять управляем центральным замком. Если лампочка пробника загорелась при закрытии или открытии, то это один из нужных нам проводов. Аналогично ищем второй силовой провод. Грубо говоря, мы нашли провода, которые непосредственно управляют приводами дверей. А что такое привода? Да обыкновенные моторчики! Плюс на одном проводе, минус на другом — моторчик в одну сторону закрутился, и двери закрылись, поменяли полярность — моторчик в другую сторону закрутился, и двери открылись.

При подключении сигнализации к такому замку нужно быть особенно внимательными. Дело в том, что здесь приходится разрывать найденные силовые провода и в разрывы подключаться сигнализацией

И если Вы перепутаете концы (например, подцепитесь проводом от сигнализации к концу, который идёт к кнопке, а надо было к концу, который идёт к приводу), то можете спалить что-нибудь важное и дорогостоящее (в лучшем случае полетят предохранители)

Поэтому — осторожность и семь раз отмерь, проверь, подумай — потом только сделай!

Итак, мы нашли силовые провода (обычно они выходят из двери водителя), теперь подцепляемся. Для начала разрезаем найденные провода. Если у Вас сигнализация со слаботочными отрицательными/положительными выходами, то нужно использовать 2 реле. Подцепляемся следующим образом. НР-контакты дополнительных реле на плюс, НЗ-контакты дополнительных реле к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты дополнительных реле к проводам, идущим к приводам дверей. Выходы от сигнализации подцепляете к катушке дополнительных реле (к любой стороне), а вторую ногу релюх садите на плюс или минус (в зависимости от выходов Вашей автосигнализации: если отрицательные — то на плюс, если положительные — то на минус).

Если у Вас сигнализация с силовыми выходами, то подключаемся так: НР-контакты к плюсу, НЗ-контакты к проводам, идущим к кнопке управления центральным замком или к блоку центрального замка, О-контакты к проводам, идущим к электроприводам дверей.

Если, допустим, Вы нашли, где стоит блок центрального замка, но не можете его разобрать, то найдите выходящие из него силовые провода на электроприводы дверей и подцепитесь к ним как к центральному замку с переменной полярностью. Особенно так проще, когда в сигнализации есть силовые выходы на управление центральным замком, а подача минусов/плюсов на управляющие провода блока центрального замка ничего не даёт (такие блоки стоят на Нива Шевроле, некоторых Хондах, на отечественных ВАЗах с заводским центральным замком и т.д.).

Видео поиска проводов центрального замка (тип 3 — переменная полярность)

Поиск центрального замка (силовые провода)

Кстати, если Вам необходимо поставить свои привода (нет у Вас в авто центрального замка), то подключение аналогично этому типу, с той лишь разницей, что НЗ-контакты реле (как встроенных, так и выносных) надо подключать на минусы. Ну и, конечно, ничего разрезать не надо — Вы же кидаете свои провода и к ним цепляетесь (т.е., О-контакты реле идут на привода).

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

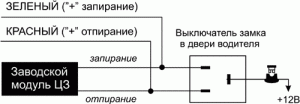

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

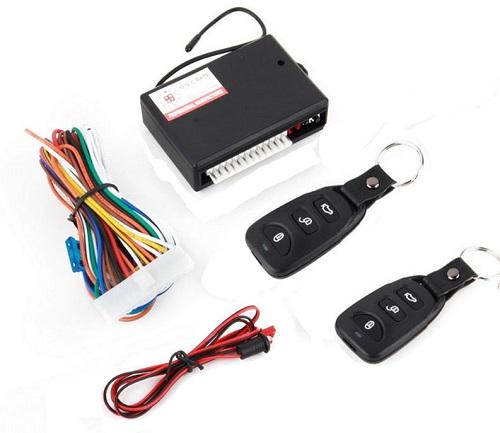

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

• постоянный +, защищенный предохранителем (в нашем случае — 15А);
• масса;
• 2 силовые провода, идущие на сервомоторы;
• 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.
