Размер направляющих втулок клапанов ваз 2101

Порядок действий

Регулировка клапанов осуществляется при температуре двигателя не более 15 – 20 градусов. Нужно внимательно следить за тем, чтоб уровень зазора находился в рамках нормы. При более узком зазоре, клапан не будет полностью закрывать отверстие, и тем самым значительно уменьшит компрессию в моторе. А при широком зазоре, топливо не будет успевать полностью попадать в камеру сгорания, а выхлопные газы наоборот, выходить из нее. Это уменьшит объем камеры сгорания, и соответственно мощность.

Для регулировки Вам понадобятся:

• Гаечные ключи;
• Отвертка (плоская и крестовая);
• Пинцет;
• Измерительный щуп;
• Регулировочные шайбы;
• Приспособление для регулировки клапанов;
• Набор прокладок.

Когда всё приготовлено, можно начинать работу. Первым делом, поставьте автомобиль на ручник, и включите четвертую (если есть возможность, то лучше пятую) передачу. Одно ведущее колесо, нужно поставить в положение в воздухе.

Далее, отсоедините от головки цилиндров все механизмы, и выкрутите свечи. Снимите крышку, и очистите ГБЦ от масла. Когда блок цилиндров будет свободен, а крышка демонтирована, проверните коленвал до такого положения, когда поршень первого цилиндра будет находится в верхней мертвой точке. Сделать это можно прокрутив ведущее колесо. Проследить за положением поршня можно через окошко, находящееся в картере сцепления.

Регулировка клапанов делается в зависимости от того, какой порядок их работы. На ВАЗ 2109 выпускные клапана имеют порядок 2, 3, 6, 7, а выпускные – 1, 4, 5, 8.

Перед началом работы, поставьте разметку маркером на каждые 90 градусов по кругу цилиндра. Проверните распределительный вал так, чтоб метка на кожухе ремня ГРМ и на шкиве сошлись. После этого, продолжайте вращение распредвала еще на 2-3 зубца, использовав гаечный ключ на 17. Теперь, проверьте щупом размер зазора. Перемещать щуп между кулачками распределительного вала нужно с небольшим усилием.

Если зазоры больше или меньше нормы, то Вам нужно извлечь шайбу с данного клапана, с помощью пинцета. По специальной формуле Н = А + (В – С), высчитать нужный размер шайбы, и заменить ее.

Расшифровка формулы для регулировки двигателя ВАЗ 2109:

Устройство и ремонт клапанного механизма

Почти все характеристики автомобильного двигателя зависят от состояния ГРМ

Клапанный механизм двигателей внутреннего сгорания — особый организм со своим режимом работы и со своими запросами к обслуживанию и качеству смазки. Если с обслуживанием еще кое-как сложилось, то масла в большинстве своем имеют сомнительную репутацию, и зачастую наклейка Mobil 1 говорит только о качестве принтера, на котором она напечатана, поскольку гарантий качества масла на нашем щедром на развод рынке дать не может никто. Любой клапанный механизм приводится в действие от коленчатого вала посредством цепи, как в ВАЗ 2101, 2106, ЗМЗ 406 на Волгах или ЗМЗ 402, на старых ГАЗелях. На современных автомобилях, как правило, применяется ременной привод механизма газораспределения. Это все автомобили ВАЗ 2107, Приора, Калина, ВАЗ 2108 и ВАЗ 2109, о котором сегодня речь.

Клапанный механизм, в принципе, довольно прост. Он состоит из самого клапана, направляющей втулки, седла, а также пружинной системы автоматического закрытия клапана с фиксацией коническими полукольцами, которые называют сухарями. Чтобы масло, которое маслонасос подает для смазки газораспределительного механизма, не попадало в камеру сгорания, на направляющую втулку напрессовывается маслосъемный сальник клапана, который нуждается в периодической замене. Клапанный механизм работает в адских условиях, часто с масляным голоданием, при высоких температурах, при этом от него требуется точность срабатывания и идеальная герметичность сопряжения тарелка клапана/седло. При малейшей неточности в работе происходит сбой фаз газораспределения, потеря герметичности камеры сгорания, что приводит к резкому падению мощности, высокому расходу топлива и, особенно, масла, быстрому выходу из строя деталей клапанного механизма и всего ГРМ.

Видеоурок по замене направляющих втулок клапанов

Как определить, что произошел износ направляющих втулок?

На всех автомобилях втулки представлены по-разному, но принцип работы у них один. От клапанов напрямую зависит, как эффективно будет проходить заполнение цилиндров маслом, или наоборот, освобождение их от продуктов сгорания. Клапаны открывают и закрывают просвет, в который поступает топливная смесь.

Если вы заметили, что масла стало расходоваться слишком много, то стоит первым делом обратить внимание на работу клапанов. Также характерный шум в области мотора, особенно около головок, будет свидетельствовать о проблеме

Поднимите капот, заведите двигатель и внимательно послушайте, как звучит «сердце» автомобиля. Если двигатель работает, но на его фоне происходит какой-то странный шум, то вам стоит обратить внимание на всё те же клапаны.

Характер работы пары «клапанный стержень — втулка» обуславливает повышенный износ внутренней поверхности последней. Заметен он становится при длительном пробеге автомобиля (около 150 тыс. км.). В то же время использование масел низкого качества может существенно ускорить выработку ресурса втулок. Поэтому всегда перед их заменой желательно определить степень износа. Для этого есть два метода:

• С использованием микрометра в паре с нутромером. С помощью этих инструментов у втулки измеряется минимальное значение внутреннего диаметра, а также максимальный диаметр зоны хода клапанного стержня. Разность между полученными диаметрами и даст нам ширину искомого зазора. При проведении измерений не нужно забывать о конусном и бочкообразном характере износа стержня, а также о том, что с высотой у втулки меняется диаметр. Все поверхности перед началом замеров необходимо хорошо очистить от пыли и грязи.

  Набор из Нутромера и микрометра для определения износа втулок

• С использованием индикатора часового типа со специальной стойкой (микрометрический нутромер или нутромер индикаторного типа). Если полученное значение зазора выходит за обозначенные в мануале пределы, то берётся новый клапан и повторяется процедура замеров. Если же и во втором случае зазор вышел за рамки допустимого, значит, запчасти идут под замену.

  Нутромер с индикатором часового типа для измерения зазоров между втулкой и клапаном

Если ножка клапана продолжит «гулять» в направляющей, то разрушатся и сальники. Они изготовлены из относительно мягкого материала, но при чрезмерных нагрузках он затвердевает. В результате даже при небольшом смещении стержня может произойти разрушение сальника. Результат – масло попадает в камеры сгорания, появляется сильный нагар, увеличивается уровень вредных выбросов.

На втулке более всего изнашивается внутренняя поверхность. Заметным износ становится при достижении пробега в 150 тыс. км и более. Но если вы используете низкокачественные марки масел, то ресурс элементов становится еще меньше.

Проверить степень износа можно двумя способами:

1. При помощи двух измерительных приборов – нутрометра и микрометра. Они позволяют измерить минимальное значение диаметра (внутреннего) втулок. Кроме того, с их помощью вы можете произвести замер максимального диаметра части хода стержня клапана. По сути, разность между этими двумя значениями и является значением износа. Обязательно только перед началом измерений очищайте все элементы от грязи и пыли, масла. Это позволит существенно увеличить точность и уменьшить погрешность.
2. С помощью специального часового индикатора, установленного на стойке. Это может быть индикаторный или микрометрический нутрометр. В том случае, если зазор большой, необходимо установить новый клапан и произвести повторную проверку. Если и в этот раз зазор зашкаливает, то придется менять направляющие.

На всех автомобилях втулки представлены по-разному, но принцип работы у них один. От клапанов напрямую зависит, как эффективно будет проходить заполнение цилиндров маслом, или наоборот, освобождение их от продуктов сгорания. Клапаны открывают и закрывают просвет, в который поступает топливная смесь.

Как меняются направляющие клапанов. Оправка для запрессовки направляющих втулок клапанов

В ходе ремонта ГБЦ мне потребовалось заменить направляющие втулки клапанов. Ударные методы ремонта я не приемлю, поэтому решено было сделать винтовой выпрессовыватель «как у Травникова» , упростив конструкцию и адаптировав ее под свои задачи.

Тут есть нюанс — заводская технология замены направляек на моем моторе предусматривает извлечение и запрессовывание втулок в одну сторону, сверху вниз (в сторону камеры сгорания). Это несколько упрощает конструкцию приспособления, поскольку позволяет менять только сменные упоры, передающие усилие на втулку, а весь бутерброд в КС оставлять как есть. В то же время на самих направляющих втулках отсутствуют буртики либо стопоры, ограничивающие глубину запрессовывания, т.о. этот момент должен быть обеспечен инструментально в процессе работы.

Приняв во внимание эти особенности я изготовил такой вот нехитрый суповой набор:

Основа всего прибора — болт М14 с гайкой. Класс прочности подножный 8.8, на поверку его более чем достаточно для нормальной работы устройства. Метиз потребуется слегка доработать, выполнив в его торце глухое резьбовое отверстие М6 глубиной 10мм.

Шайба и гайка опять же подножные из ближайшего магазина крепежа, упорный подшипник с внутренним диаметром 15мм какой первый попался в Автоштампе, все остальные детали, кроме направляющей втулки из 12Х18Н10Т. Направляющая втулка с конусами нужна для центровки приспособления по седлу клапана, посему сделана из алюминия для исключения повреждения седла. Кроме того изготовление ее из мягкого металла позволяет закрыть глаза на неточность угла 45 градусов, этот момент перестает играть какую либо роль в работе устройства.

Неочевидные, но очень важные моменты: сменные ввертыши необходимы для правильного распределения усилия на втулку клапана при работе — маленькая используется при выпрессовывании, большая используется при запрессовывании и одновременно является кондуктором, обеспечивающим необходимую глубину установки втулок.

Порядок сборки устройства:

Усилия при выпрессовывании весьма небольшие, максимум усилия достигается при страгивании втулки с места, далее же все проходит без видимого напряжения. Я снял на видео работу девайса, но никак не выковырну его из старенького Айфона, так что придется подождать:) любуемся:

Ну и фотодоказательства работоспособности приспособления:

Процесс запрессовывания ничем не отличается от процесса выпрессовывания, кроме использования другого ввертыша. Запрессовывать нужно до упора торца ввертыша в посадочное место нижней тарелки пружины на ГБЦ.

Засим доклад окончен, любите свои моторы друзья! Пока!

Зачастую ремонтом автомобилей занимаются сами владельцы, приспосабливая для этого частные гаражные помещения. Особенно это касается отечественных марок машин, конструкция которых предусматривает ремонт основных узлов и механизмов. Не являются исключением ремонтные работы ответственных узлов двигателя.

Ремонт головки блока цилиндров часто подразумевает замену направляющих втулок клапанов газораспределительного механизма, который отвечает за своевременную подачу воздуха и топливовоздушной смеси в цилиндры двигателя внутреннего сгорания.

Признаки, указывающие на осмотр и необходимость замены направляющих втулок:

• прослушивается посторонний стук в двигателе;
• повышается расход масла;
• наблюдается поперечный люфт клапана во втулке.

Часто понятия «выпрессовка

» и «запрессовка » деталей ассоциируют с термином «демонтаж » и «монтаж ». Это не совсем правильно, так как демонтажные или монтажные работы больше относятся к свободно посаженным деталям, а вот выпрессовка или запрессовка — к деталям, установленным с натягом. Это более трудоемкий процесс.

Для процесса запрессовки и выпрессовки применяют разные по своей конструкции виды прессов: гидравлические, верстачные реечные, верстачные винтовые. У каждого пресса имеются свои функциональные возможности. Верстачные реечные и верстачные винтовые уместно применять для выпрессовки небольших деталей: втулок, пальцев, шпилек и т.д. Гидравлические прессы уместны при выполнении работ с большими деталями. Замена втулки клапанов. Для установления новых деталей требуется подготовить каждое гнездо — выпрессовать старые элементы.

Причины неисправности клапанов на ВАЗ 2110, 2112

Основная причина — оборвался ремень ГРМ. Последствия, которые это может вызвать, загиб данных деталей. Хотя конструкция 8-клапанного движка на «десятках» не предполагает встречу клапанов с поршнями в так называемой мертвой точке при обрывах. Но на двигателе 2114(1,3) и 16-клапаных двигателях 2112(1,5), 2114(1,5) это приводит к неминуемой «гибели» клапанов и довольно дорогому ремонту. Еще одна вполне тривиальная причина – износ ножки клапана, которая должна иметь определенные размеры, замеряемые микрометром.

Если ножка клапана при замере получилась менее 7,97 миллиметров, то клапан необходимо заменить. Также нужно поменять клапан, если он прогорел или дал трещину.

Замена клапанов ВАЗ 2110, 2112 – дело весьма ответственное и требующее от работника определенных умений. Однако, какого-то специального оборудования не нужно. Поэтому человек, который дружит с инструментом и имеет представление о конструкции механизмов, может выполнить ее своими руками, в гараже.

Как заменить роликовые направляющие на шариковые

Взаимозаменяемы стандартные шариковые и роликовые полозки. Чтобы заменить роликовые направляющие на шариковые, достаточно просто перекрутить салазки, придерживаясь  пошаговой инструкции, описанной в последнем  разделе статьи «Как установить направляющие выдвижных ящиков». При этом останутся неприкрытыми отверстия на боковинах от положения роликовых направляющих. Их можно замаскировать самоклеющимися заглушками.

Исключение – врезные полновыкатные шариковые направляющие.

Их, к сожалению, ни на что другое, с сохранением прежних габаритов короба ящика, заменить не получится. Только на аналогичную выдвижную систему. Либо перепиливать короб ящика для соблюдения тех же самых зазоров (читайте – расчет размеров ящика под шариковые и роликовые направляющие).

То же самое можно сказать об узких рельсовых направляющих. Они также являются шариковыми, но отличаются по конструкции: сами полозья значительно уже и «шарики» в ней располагаются в один ряд, а не в два. В продаже их найти вряд ли получится, обычно ими комплектуются мебельные стенки, комоды зарубежного производства.

Как снять старые направляющие

Перед тем как начинать ремонт, нужно ГБЦ прогреть до 100 градусов. За счет того, что алюминий расширяется сильнее латуни или бронзы, извлечь направляющие будет немного легче.

Что нужно учесть при демонтаже:

Инструмент для притирки клапанов (шарошки, зенковки) и его применение

Для извлечения лучше всего использовать выколотку (специальную оправку). Конечно, стоимость инструмента довольно высокая, но с его помощью у вас получится выпрессовать втулку четко по оси. Но допускается использовать простые и пневматические молотки. Довольно часто случается так, что втулка выходит плохо. Придется прибегнуть к помощи дрели – нею нужно высверлить направляющую. Зачастую ее не нужно полностью высверливать, достаточно просто уменьшить толщину стенок

Обратите внимание на то, что у посадочного гнезда должна быть максимально гладкая поверхность. Не допускается наличие царапин, различного рода шероховатостей, иных дефектов, даже незначительных. После проведения выпрессовки старых втулок, нужно тщательно очистить внутренние посадочные поверхности

После проведения выпрессовки старых втулок, нужно тщательно очистить внутренние посадочные поверхности.

Определение износа

Характер работы пары «клапанный стержень — втулка» обуславливает повышенный износ внутренней поверхности последней. Заметен он становится при длительном пробеге автомобиля (около 150 тыс. км.). В то же время использование масел низкого качества может существенно ускорить выработку ресурса втулок. Поэтому всегда перед их заменой желательно определить степень износа. Для этого есть два метода:

• С использованием микрометра в паре с нутромером. С помощью этих инструментов у втулки измеряется минимальное значение внутреннего диаметра, а также максимальный диаметр зоны хода клапанного стержня. Разность между полученными диаметрами и даст нам ширину искомого зазора. При проведении измерений не нужно забывать о конусном и бочкообразном характере износа стержня, а также о том, что с высотой у втулки меняется диаметр. Все поверхности перед началом замеров необходимо хорошо очистить от пыли и грязи.

  Набор из Нутромера и микрометра для определения износа втулок

• С использованием индикатора часового типа со специальной стойкой (микрометрический нутромер или нутромер индикаторного типа). Если полученное значение зазора выходит за обозначенные в мануале пределы, то берётся новый клапан и повторяется процедура замеров. Если же и во втором случае зазор вышел за рамки допустимого, значит, запчасти идут под замену.

  Нутромер с индикатором часового типа для измерения зазоров между втулкой и клапаном

Порядок замены направляющих клапанов ВАЗ 2106

Вся процедура делится на несколько этапов:

1. Подготовка инструментария.
2. Частичная разборка двигателя, а именно — снятие ГБЦ.
3. Выбор и покупка новых деталей.
4. Демонтаж изношенных элементов и запрессовка новых.
5. Обратная сборка и запуск мотора.

Первым делом следует отключить аккумулятор от бортовой сети

Чтобы произвести разборку и замену направляющих, вам понадобится:

• стандартный набор рожковых и накидных ключей;
• набор головок с мощным воротком и трещоткой;
• динамометрический ключ для обтяжки болтов ГБЦ и гаек распредвала при сборке;
• отвёртки, пассатижи;
• ключ на 36 мм для ручного вращения коленчатого вала;
• монтировка;
• съёмник для разблокировки клапанов;
• тяжёлый молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм с воротком;
• ёмкость и шланг для опорожнения системы охлаждения;
• ветошь.

Без ключа с трещоткой и головок при снятии ГБЦ не обойтись

Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.

Оправку для выбивания и посадки втулок можно выточить по чертежу

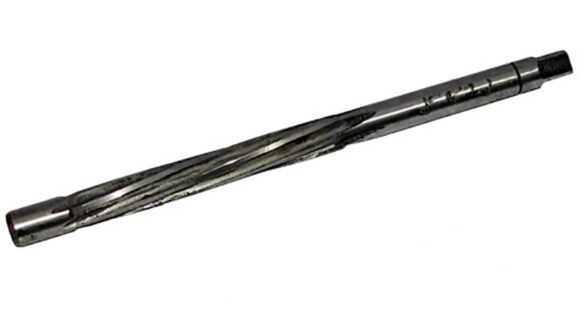

Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07

Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:

1. Отсоедините трос пускового устройства, бензиновый шланг и привод акселератора, после чего снимите корпус воздушного фильтра и карбюратор.
2. Открутите клапанную крышку и совместите насечку на шкиве коленвала с длинной риской на блоке. Отключите от свечей провода и демонтируйте трамблёр, запомнив положение бегунка. Снимите провод с датчика температуры.
3. Ослабьте цепь, выкрутив натяжитель, затем разблокируйте гайку шестерни распределительного вала и открутите её. Снимите шестерёнку и зафиксируйте цепь, чтобы она не провалилась внутрь блока. Открутите гайки крепления постели распредвала и демонтируйте её со шпилек.
4. Отсоедините от ГБЦ все патрубки охлаждающей системы и «штаны» выхлопной трубы.
5. В произвольном порядке ослабьте 11 болтов крепления головки цилиндров и выверните их. Двумя руками поднимите ГБЦ и снимите вместе с коллекторами.

Снятие корпуса фильтра

Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.

Карбюратор надо снять с коллектора, чтобы не мешал

Перед разборкой важно совместить метки

Последовательность в работе при замене сальников клапанов

Открутите кастрюлю воздушного фильтра, отсоедините трос газа, снимите крышку клапанов, ниже на фото стрелками показано что откручивать.

Фото. Стрелками показано какие гайки надо открутить чтобы снять крышку клапанов

Открутите трамблер, но обязательно запомните как он стоял, тогда не придется настраивать зажигание если его поставите точно так как он стоял, он держится на трех гайках, одна гайка показана стрелкой на фото ниже, две других ниже, снимите его.

Фото. Откручиваем трамблер

На фото ниже, снята крышка клапанов, кожух ремня ГРМ и трамблер.

Фото. Двигатель без крышки клапанов и защитного кожуха ГРМ

Теперь можно снять ремень ГРМ, желательно перед этим выставить шестерню рапредвала на метку, открутить ее легко как показано на фото, вставьте торцовый ключ на гайку, он заблокирует шестерню от вращения.

Шестерню раскрутили, ослабьте натяжной ролик, снимите ремень ГРМ с шестерни, снимите шестерню с рапредвала, будьте внимательны на распредвале есть шпонка обычно она сидит очень плотно, но если шпона не полотно сидит, то может упасть и потеряться.

Фото. Откручивание шестерни распредвала

Снимайте корпус вспомогательных агрегатов, он держится на одном болте с шестигранной головкой, шестигранный ключ размером 5мм.

Фото. Откручивание внутреннего болта шестигранником

Открутите крышки корпуса распредвала, снимите рапредвал.

Фото. Распредвал без корпуса

Распредвал снят, выкрутите первую свечу, но не снимайте все стаканчики с клапанов, стаканчик снимайте только с того клапана который рассухариваете, после замены сальника, и постановки пружин на клапан сразу ставьте стаканчик на место.

Фото. Съемник клапанов

Чтобы снять пружины с первого клапана надо вставить отвертку в цилиндр под клапан через отверстие под свечу, для этого поршень должен стоять в верхней мертвой точке. Поршень слегка отведите ниже (это можно сделать так, отверткой цепляться за венец маховика через смотровое отверстие), вставьте отвертку под клапан подведите поршень верх чтобы он прижал отвертку к клапану, теперь можно снять пружины с клапана съемником клапанов.

Фото. Метка на маховике

В таком положении первый и четвертый поршни будут вверху, значит в описанной последовательности меняйте сальники на первом и четвертом цилиндре, далее проверните коленвал на пол оборота поднимутся второй и третий поршни, меняйте сальники на них.

Фото. Снятие пружин с клапана

Для снятия старого сальника есть специальный съемник, но он не обязателен, так как сальник можно снять плоскогубцами, зацепитесь плоскогубцами за сальник и постарайтесь прокрутить его, как сальник прокрутится, вытягивайте его.

Фото. Снятие старого сальника с клапана

Новый сальник оденьте на клапан, наставьте оправку, легкими ударами молотка набейте на место, признак что сальник сел на место, слегка изменится звук при ударе молотка по оправки

Фото. Одетый сальник на клапан

После того как все сальники заменены, надо все собрать в обратной последовательности, но здесь тоже не все просто надо учитывать некоторые мелочи.

Фото. Оправка для сальника

Оденьте сальник на распредвал, предварительно обмажьте его герметикам, поднимите первый поршень в верхнюю мертвую точку, распредвал вложите передними кулачками вверх как на фото ниже.

Фото. Установка распредвала в головку

Крышки рапредвала смажьте герметикам, как показано на фото ниже, закручивайте крышки на распредвал. Распредвал начинайте затягивать с центральных гаек, далее от них крест на крест.

Фото. Крышки корпуса распредвала

Корпус вспомогательных агрегатов тоже обмажьте герметикам как показано на фото ниже, закручивайте его на свое место. Будьте внимательны шток бензонасоса будет упираться в распредвал, после того как он упрется его вдавите отверткой после чего корпус встанет на место.

Фото. Нанесение герметика на корпус вспомогательных агрегатов

Открутите крышку с трамблера обмажьте его герметикам как на фото ниже, ставьте на свое место, чтобы трамблер попал в паз распредвала, прокручивайте его за бегунок, как трамблер попадет на свое место легко сядет, выставьте по намеченным меткам, затягивайте трамблер.

Фото. Нанесение герметика на корпус трамблера

Закрутите крышку трамблера на свое место. Остается поставить ремень ГРМ и поставить крышку клапанов на свое место.

Фото. Установка трамблера

Лишний герметик легко удалить тряпкой, либо дождаться когда он высохнет тогда его можно отодрать отверткой или ножом.

Замена сальников клапанов ВАЗ 21083. Видео.

Горобинский С.В.

Зачем нужны направляющие втулки?

В начале и середине прошлого века ГБЦ автомобилей изготавливались из чугуна, а клапаны просто вставлялись в точно просверленные отверстия. Но впоследствии производители отказались от чугунных головок из-за большого веса и недостаточного отведения излишков теплоты, а им на смену пришли лёгкие ГБЦ из алюминиевых сплавов. Эти металлы обладают прекрасной теплопроводностью, но слабо противостоят износу от трения.

Чтобы решить проблему, была придумана направляющая втулка — посредник между мягким сплавом головки цилиндров и стальным стержнем клапана, постоянно движущимся вверх-вниз в процессе работы. Изготовленная из чугуна или специальной бронзы, она надёжно запрессовывается в тело ГБЦ, а внутрь с минимальным зазором вставляется клапан.

На схеме двигателя показано расположение направляющих втулок

Сама втулка представляет собой полый цилиндр, сделанный точно по размерам под определённую модель автомобиля. Наружная поверхность отшлифована и на ощупь гладкая, а на внутренней выполнена спиралевидная канавка в виде резьбы. По ней движется моторное масло, смазывающее ось клапана и снижающее силу трения. В верхней части направляющей детали сделана неглубокая выборка, куда вставляется стопорное кольцо.

Слева втулка для выпускного клапана, справа — для впускного

Важный момент. Направляющие элементы для впускной и выпускной группы клапанов отличаются по конструкции, хотя внешне могут выглядеть одинаково (например, детали для российских автомобилей ВАЗ 2108—09). Разница такая: во втулке для выхлопного тракта масляная канавка выполнена по всей длине отверстия, а для впускного — только наполовину. А вот изделия для «классики» ВАЗ 2106 различаются и по размерам, при одинаковом диаметре выпускные элементы длиннее впускных.

Бронзовые втулки для ВАЗ 2109 с виду все одинаковые

Втулки выполняют следующие функции:

• как явствует из названия, они направляют движение клапана, чтобы его тарелка чётко совмещалась с седлом и плотно прилегала к нему;
• принимают на себя нагрузку от силы трения, возникающую во время поступательно-возвратного движения стержня клапана;
• клапанная чашка сильно нагревается в камере сгорания, а втулка передаёт это тепло алюминиевому сплаву головки цилиндров;
• благодаря специальной канавке деталь обеспечивает смазку трущихся поверхностей.

Чугунные детали ВАЗ 2106 — впускные втулки короче выхлопных

Когда элемент запрессован в отверстие ГБЦ, то его верхняя часть меньшего диаметра на несколько миллиметров выступает над поверхностью. Это необходимо, чтобы установить на неё маслосъемный колпачок (он же — сальник клапана), не позволяющий смазке из верхней части двигателя попадать в камеру сгорания через внутреннее отверстие втулки.

Так выглядит выступающая часть, куда надевается маслосъёмный колпачок

С этим читают

Фото советы как заменить направляющие втулок клапанов

• Как правильно притереть клапана в домашних условиях: советы по приработке клапанов двигателя (120 фото + видео)

• Порядок регулировки клапанов своими руками — советы и рекомендации по регулировке зазоров клапанов (90 фото)

• Регулировка клапанов ваз своими руками — пошаговый мастер-класс как быстро и просто отрегулировать клапана классике (145 фото и видео)

• Замена помпы своими руками: признаки поломки, советы по замене и особенности установки нового агрегата (115 фото)

• Замена сальников коленвала своими руками: пошаговая инструкция как заменить передний и задний сальник (90 фото + видео)

• Ремонт карбюратора — основные неполадки и варианты устранения проблем. 125 фото пошаговых инструкций как своими руками отремонтировать карбюратор

Когда нужно менять направляющие?

Выходящий из выхлопной сизый дым — признак сгорания масла

Признаки потребления масла из-за проблем с направляющими такие:

• сизый дым из выхлопной трубы от вылетающих продуктов горения смазки, постоянно попадающей в цилиндры;
• машина практически не теряет в динамике, но дымит изрядно;
• светлый «пушистый» нагар на электродах свечей зажигания;
• на юбках и резьбовой части свечей наблюдается масло в жидком виде.

Это и есть масляный нагар на свече зажигания

Поскольку масло может проникать в камеры также по вине цилиндро — поршневой группы, необходимо провести диагностику, чтобы точно определить неисправность. В качестве примера предлагается взять популярный автомобиль ВАЗ 2106:

1. Померьте компрессию в цилиндрах. Цель — убедиться в нормальном техническом состоянии поршневых колец.
2. Снимите клапанную крышку, ослабьте цепь и открутите шестерню распредвала, предварительно совместив метки.
3. Демонтируйте распределительный вал вместе с постелью и снимите коромысла. Разблокируйте пружины клапанов того цилиндра, чья свеча сильнее покрыта нагаром.
4. Аккуратно снимите сальник и рукой попробуйте покачать шток в стороны, одновременно двигая его вверх-вниз.

Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны

При наличии люфта можете смело продолжать разборку, поскольку для замены втулок необходимо снять головку цилиндров. Если вас не оставили сомнения, проверьте остальные клапаны, картина должна быть примерно одинаковой.

Итак, непосредственно приступаем к самой работе! Чтобы все прошло удачно и без каких-либо оплошностей, вам необходимо соблюдать следующую инструкцию. Сначала вставляем поочередно оправку в отверстия старых втулок и очень аккуратно, не применяя особых усилий, наносим удары молотком по самому концу оправки.

Для установки новых втулок их необходимо выдержать в морозилке примерно двое суток, так они будут более сжатыми и потом плавно разместятся в посадочном месте. Дальше нам необходимо нагреть головки блока цилиндров на электроплитке примерно до температуры, равной 100 градусам, тем самым мы расширим посадочные места. Остался последний этап: надеваем на втулки стопорные кольца, вставляем их в отверстия и также аккуратно, как мы их доставали, начинаем вбивать.

Причины выхода из строя клапанов

Почему происходит так, что клапана со временем прогорают, и работа двигателя нарушается? Основными причинами являются:

• Использование топлива низкого качества;
• Установка неподходящих по калильному числу свечей в ГБЦ;
• Частая езда на предельных значениях оборотов двигателя;
• Использование пропановой смеси в качестве топлива без прошивки блока управления;
• Эксплуатация с признаками детонации двигателя.

Первопричиной всегда служит недобросовестное отношение к автомобилю, если вовремя следить за работой мотора, заправлять качественную горючую смесь и обслуживать своевременно все агрегаты – можно избежать последующих проблем.

Для чего нужна направляющая втулка

Направляющую втулку вполне справедливо можно считать основным элементом, от которого зависит ресурс и правильная работа тандема «седло — клапанная тарелка». Материал, из которого изготовлена деталь и сама её конструкция в первую очередь нацелены на работу в условиях больших скоростях закреплённого в ней клапанного стержня, постоянных высокотемпературных нагрузок и практически полного отсутствия смазки в паре «клапан-втулка».

Причины и последствия деформации

Описанные условия приводят к тому, что в процессе работы мотора изнашиваются и направляющая втулка клапана, из-за чего со временем может нарушаться её соосность с клапанным стержнем. В дальнейшем деталь ещё больше разбивается и клапан начинает «гулять» и неплотно прилегать к своему седлу, а это, в свою очередь, приводит к разбитию фаски седла со временем. В качестве последствий можно получить прогар клапана и попасть на замену седла.

Внешний вид бронзовых направляющих втулок для моделей ВАЗ 2108–2109

Также из-за «гуляния» клапана в разбитой направляющей могут быстрее прийти в негодность маслосъёмные колпачки. Они просто не смогут удерживать масло при увеличившихся угловых смещениях клапанного стержня. Результатом будет попадание масла в двигатель, а если ещё учесть, что через разбитую втулку будет проходить масла больше обычного, то ситуация получается не из приятных. Увеличится нагар на клапанах и других деталях вокруг камеры сгорания, повысится уровень вредных выбросов выхлопных газов и можно получить преждевременно вышедший из строя каталитический нейтрализатор. И простой заменой маслосъёмных колпачков тут не обойтись, так как вскоре проблема снова вернётся.

Почему не стоит пренебрегать проверкой

В процессе ремонта двигателя его головке лучше уделить особое внимание. Нередко именно эта часть мотора виновна в том, что уровень компрессии в цилиндрах далёк от желаемого

Автомобилисты порой при ремонте ГБЦ ограничиваются только притиркой клапанов к их сёдлам, считая, что в цельнометаллических втулках особо изнашиваться особо-то нечему. В то же время проверить, насколько велик зазор между деталью и её клапаном будет совсем нелишним делом. Когда полученные цифры зазора выходят за рамки рекомендуемых автопроизводителем, то никакая притирка клапанов или замена маслосъёмных колпачков не уберегут от проблем в дальнейшем.

Материалы, используемые для изготовления втулок

Для изготовления втулок применяют материалы с хорошей износостойкостью и уровнем теплопроводности. Среди таких можно найти:

• специальные сплавы чугуна;
• бронзУ;
• латунь;
• металлокерамику.

По теплопроводности и себестоимости латунь наряду с бронзой находятся в лидерах, поэтому подавляющее большинство втулок изготовлено из сплавов этих металлов.

Нюансы, которые необходимо учитывать

Большинство втулок имеют специальный опорный буртик на наружной стороне, призванный обеспечить надлежащую фиксацию детали по вертикали в ГБЦ. Если же деталь гладкая, то установка осуществляется с использованием специальной оправки.

Для впускных клапанов направляющие втулки не должны выступать, дабы не увеличивать аэродинамическое сопротивление впускного канала. Втулки выпускных клапанов призваны по максимуму «прятать» стержень клапана для сохранности последнего от воздействия высоких температур и лучшего отвода тепла.

Внешний вид и расположение направляющей втулки клапана в ГБЦ

Рекомендуем: Почему не горят габаритные огни?

Точность изготовления втулок очень высока. Это необходимо для получения максимально выверенной соосности и наилучшего прилегания клапанной тарелки и седла при функционировании двигателя. Снаружи корпус детали, которую предстоит запрессовать в ГБЦ, должен быть максимально чисто обработан, на нём должны отсутствовать какие-либо царапины или риски. Этим обеспечивается оптимальный отвод тепла от этой хапчасти в головку блока.
