Ваз 2114 ремонт кулисы

Общая симптоматика

Симптомы проявляются семью признаками, к которым относятся:

1. при включении передач появляется хруст;
2. звук стука в коробке;
3. течь масла;
4. отсутствует фиксация скоростей;
5. тугой ход рычага во время переключения;
6. КП гудит;
7. шум в коробке передач.

Каждый из перечисленных признаков обладает своей этимологией и точной картиной проявления, характеризующей объективно первопричину неисправности.

Хруст в кпп

Данный вид ремонта требует разборки конструкции кпп.

Основные причины, признаком которых является хруст во время переключения передач:

1. неисправность синхронизатора кпп (однозначно требует замену синхронизатора);
2. нарушение работы корзины сцепления (во время эксплуатации транспортного средства “лепестки” могут отлетать). Устраняет нарушение замена детали, при этом устанавливается также новый диск сцепления;
3. повреждения троса сцепления относятся к разряду косвенных причин неисправности кпп, но при разрыве троса движение транспортного средства исключено;
4. заводской брак вала коробки передач.

Стук в кпп

Звуки постукивания коробки передач неоднозначны в силу их множественности. Поэтому картина неисправности точно устанавливается путем диагностики транспортного средства.

Коробка начинает стучать если:

1. не выставлен надлежащим образом уровень масла. Косвенным показателем является количество заливаемого масла;
2. величина расстояния между тормозами и пакетами муфт либо слишком мала, либо, наоборот, слишком большая;
3. появилось провисание одного из клапанов в коробке;
4. произошла поломка соленоида.

Подтекание масла

При наличии течи масла облегчает задачу ремонта возможность определения места протекания, но чаще всего на практике установить это невозможно.

Неисправностями, которые являются основанием подтекания масла, являются следующие:

1. износились сальники;
2. износились валы;
3. появилась неисправность люфта первичного вала коробки передач;
4. разгерметизировались детали: образование трещин, микродыр и т.п.;
5. износился уплотнитель вала привода спидометра.

Скорости вылетают

Подобного рода явление происходит в процессе переключения передач. Основная причина появления такой неисправности – изношенность зубьев на шестернях и муфте. Фактором, способствующим развитию ослабления фиксации скорости, является нарушение правил техники переключения передач, происходящее при несоблюдении скоростного режима. Замена шестерней указанных деталей устраняет описанную проблему.

Тугой ход ручки

Факторами, под влиянием которых движение ручки затрудняется, являются повреждения зубцов фиксации самого рычага, изношенность реактивной тяги, нарушение целостности деталей привода кпп.

Гудит коробка

Такой звук появляется основном при нейтральной передаче. Основная причина – низкое качество смазочных материалов. Поэтому первым действием, которое необходимо выполнить во время наступления подобного рода технической неполадки, – проверить и при необходимости долить масло. Если коробка продолжает гудеть, то необходимо выполнить диагностику, так как возможен износ подшипника на первичном валу.

Шума в КП

Коробка начинает шуметь при недостаточном уровне масла. Решается эта ситуация путем доливания масла. Если шум не прекратился, то его создает износ сальников и механизмов. Это устраняется путем установки новых деталей взамен изношенных.

По завершению процесса установки неисправности, ее основания и источника, а также оказывающих влияние на появление нарушения работы коробки передач факторов, необходимо ознакомится с ее устройством и особенностями структуры механизма.

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

1. Инструкция по замене
2. Цена вопроса
3. Спортивная

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Определить неисправность достаточно легко:

• Передачи переключаются с проблемами, невнятно;
• Коробка передач расшатана.

При возникновении подобной неисправности, может потребоваться полная замена элемента. Причем многие переходят на короткоходную кулису, которая придает автомобилю более спортивный характер. Эта технология была позаимствована из автоспорта. Кстати, простая регулировка, может превратить ее в короткоходную.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Цена вопроса

Если вы решили выполнить замену сальника кулисы одновременно с установкой самой кулисы, это можно считать совершенно правильным поступком. Дополнительно заменить карданчик, не обойдется в большую сумму, зато эффективность от такого комплексного ремонта окажется куда выше.

Короткоходка

Действия самостоятельно, вам придется только закупить необходимые детали, обычные расходники. Если же обращаться на автосервис, минимальная стоимость услуги составит 800-1000 рублей. То есть экономия очевидная.

Сама кулиса стоит примерно 400 рублей. Отсюда становится понятно, почему мы не советовали покупать ремкомплект, а полноценно заменить деталь. Экономии как таковой не будет, а разница в результате ремонта окажется существенной.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Если вы решили поставить на свой ВАЗ 2114 короткоходную кулису, обращайтесь в проверенные автосервисы, а еще лучше — в ателье, которые специализируются на тюнинге. Подобные мероприятия относят к техническому усовершенствованию, потому лучше специалистов по тюнингу в этом никто не разбирается. Даже официальные автосервисы АвтоВАЗ.  Загрузка … No Comments Yet!You can be first to comment this post!

  Close Window

Борьба со звоном

В этом случае дорабатывается кардан от новой модели на 20 мм длинней, чем на десятке. Этот звук напрямую связан с самой деталью, кулиса от Калины не имеет люфта, и вся вибрация передается в салон автомобиля, на сам рычаг переключения передач. Самым простым способом избавления от дребезжания является и установка пружины.

• мягкая пластмасса, можно воспользоваться обычной крышкой от стеклянной банки;
• напильник;
• ножницы;
• отвертка;
• ключи на «10» и на «13».

Сам процесс будет непростым, так как отверстие очень маленькое. Шайбы вставляются по левой и правой частям втулки. Ее придется подточить, толщина шайбы всего 1,5 мм. Колечки из маслостойкой резины надеть на ось втулки с обеих сторон. Детали необходимо слегка сжать. Этот ремонт позволит долгое время не слышать звенящего шума, а скорости будут переключаться гораздо мягче.

Инструкция по замене

До работы рекомендуем не только лишь приобрести новейшую запчасть, но также поглядеть обучающие видео по подмене кулисы. Процедура не очень непростая, но приятное пособие никогда не будет излишним. В особенности, если вы не обладаете огромным опытом по ремонту автомобиля и коробки а именно.

Процедура подмены

Процесс содержит в себе выполнение нескольких поочередных шагов.

1. Демонтируйте кожух с ручки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В неких случаях подойдет смотровая яма, если такая имеется в вашем гараже.
3. Сейчас следует демонтировать консоль, которая откроет для вас доступ к кулисе.
4. Элемент задерживают 6 болтов, которые снимаются с помощью обыденного ключа на 13 мм.
5. Но не все так просто. Верхние болты в количестве 2-ух штук вы вывернуть ключом не можете, поэтому даже не пытайтесь. Их специально сажают очень плотно, так что для демонтажа будет нужно их просто спилить болгаркой.
6. Сейчас сможете расслабленно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Последующий шаг заключается в демонтаже хомута и смещении пыльника. Для вас будет нужно снять шарнир. Сразу с подменой кулисы рекомендуем поменять и шарнир. Не излишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть конкретные предпосылки сделать все очень отменно.
8. После чего ставьте новый агрегат на место старенького. Действуйте аккуратненько, чтоб резинки кулисы попали на вваренные болты, спиленные вами за ранее при помощи болгарки.
9. Сейчас узел собирается назад, действуя в обратной разборке последовательности. Намертво сажать верхние крепежные болты не непременно, но пытайтесь затягивать с усилием.

Замена карданчика кулисы КПП ВАЗ 2108 на Калиновский карданчик!

Меняем на карданчик без свободного хода от Калины, тем получаем более четкую переключение передач!

Какая коробка передач установлена на ВАЗ-2114?

Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей – прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.

Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.

Устройство КПП

Схема механизма выбора передач с расшифровкой

Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом – прим.), а также ознакомиться с основными её элементами.

Не секрет, что ВАЗ-2114 – это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы – прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.

Ручка же на ВАЗ-2114, работает несколько иначе, по средством специальных тяг, которые помогают автолюбителю с наибольшим комфортом переключать передачи. Однако среди этого кроются небольшие недочёты создателей, которые со временем и приводят к дребезжанию ручки.

Причины дребезга кулисы КПП

• Размер втулки соединения имеет неправильный размер.
• Отсутствует прокладка ручки.
• Несоответствие деталей, которые граничат друг с другом.

Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.

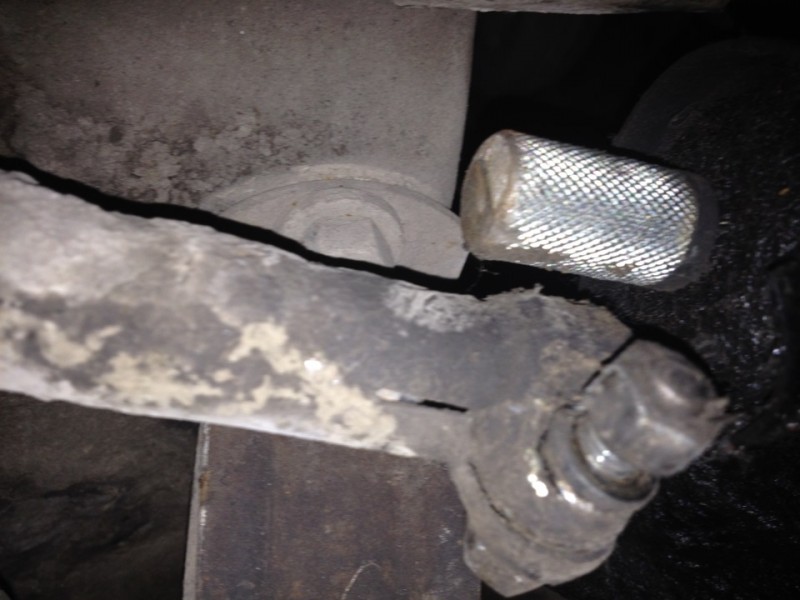

Так выглядит старая втулка.

На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.

Короткоходная кулиса своими руками

Подобное устройство может быть установлено на любой автомобиль ВАЗ (как на классику, так и на переднеприводный) своими руками, ниже приведены примеры, как это реализуется.

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

1. кусок трубы диаметром пятнадцать миллиметров;
2. гайка от классической шаровой;
3. РПП от 2108;
4. ремкомплект кулисы 2108 (ось и две втулки);
5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

• От РПП отрезается шарик снизу;
• Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
• Приваривается гайка к трубе снизу;
• Размещается шаровая в удобном месте;
• Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

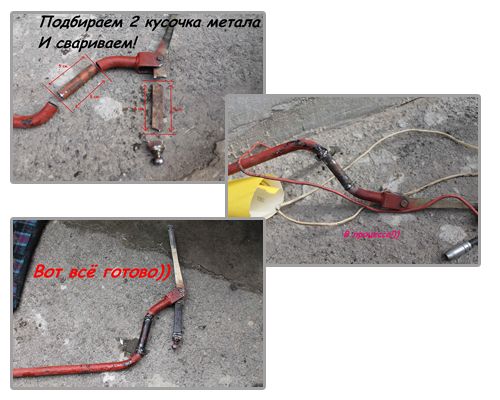

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:

1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
2. Полный выход из строя кулисы.
3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

Увеличение люфта рычага КПП

Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
Сложно включить передачи

Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

При обнаружении утечки масла из коробки передач внимательно осмотрите картер. Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы.

В последнем случае для замены вам потребуется выполнить ряд действий:

1. Приобрести новый сальник кулисы КПП ВАЗ-2109, 2114. Его цена – около 100 -200 рублей.
2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
3. Отсоединяете от рычага кулисы кардан.
4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от “Лады Калины”. Замена выглядит следующим образом:

1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
3. Выкрутите фиксирующий болт ключом на «10».
4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Короткоходная кулиса ВАЗ 2114: замена и установка

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач.

Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной.

Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет

Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях.

В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин.

АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля.

Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам.

Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109.

Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно.

Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

   Откручиваем 5 болтов держащих платформу кулисы

3. С шарнира КПП нужно снять пыльник и удалить крепление;
4. Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
5. Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
6. Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.

   Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

• РПП от ВАЗ 2114.
• Ось и втулки от 2114 (входят в ремкоплект КПП).
• Трубка с диаметром 15 миллиметров.
• Гайка шаровая.
• Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

13 октября 2016

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Новая кулиса для трансмиссии ВАЗ 2110

Отвертка с плоским наконечником

Бокорезы — ими нужно будет раскусить хомут

Приготовьте набор гаечных ключей — вам понадобятся ключи разных размеров

Трещотка для откручивания болтов

Смазка «Литол-24»

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

1. При помощи отвертки произведите демонтаж защитного чехла КПП.

2. Открутите гайки и винт крепления кронштейна устройства блокировки заднего хода.

3. Так выглядит устройство блокировки задней передачи в разборе.

4. Открутите гаечным ключом болты крепления кулисы к кузову ВАЗ 2110.

5. Произведите демонтаж кулисы через днище авто.

6. Так выглядит вышедшая из строя кулиса с треснутыми ушками крепления.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Короткоходная кулиса ВАЗ 2114 своими руками: установка

Некоторые водители полагают, что установка уменьшенного вариант кулисы приведет к промаху нужной передачи при переключении. Эта проблема может возникнуть только при неверной модернизации автомобиля, так как вместе с короткой кулисой нужно устанавливать новый кардан коробки передач. Желательно этот элемент брать также с Калины, так как он меньше склонен люфту. Даже если вы решите сделать кулису на свой ВАЗ своими руками, кардан все равно необходимо ставить заводской.

Еще один миф: кулиса быстро приводит в негодность коробку передач. Эта проблема присуща многим моделям ВАЗ, на которых вторая передача быстро изнашивается как на заводской, так и на короткоходной кулисе. Еще одно заблуждение – это при монтаже кулисы в коробку передач придется подпиливать пластик приборной доски. При установке качественной самодельной кулисы или же элемента от Калины никаких дополнительных действий совершать не придется.

Также нужно установить спортивные синхронизаторы, ведь нагрузка на них после модернизации возрастет.

1. В салоне автомобиля снимается платформа, перекрывающая доступ к коробке передач и трансмиссии. Платформа закреплена на 5 болтов, которые нужно открутить.
2. Далее ослабляется хомут, прижимающий кардан и кулису.
3. С шарнира коробки передач снимается пыльник, и удаляется крепление.
4. Следующий шаг установки зависит то того, какая была выбрана кулиса – стандартная, от ВАЗ-2114 или же от Калины. При установке кулисы от ВАЗ-2114 деталь может не поместиться в посадочное место, так что придется решать проблему помощью болгарки.
5. Размер кардана необходимо определять по штатной детали. После корректировки нужно проверить отсутствие биению об кузов. Если все в норме, можно затягивать хомут.
6. Далее предстоит регулировка новой детали. Нужно переключить передачу на заднюю скорость, установив рычаг в положение R. Рычаг лучше всего установить ближе к водительскому сидению. После замены можно испытать новую кулису на дороге.
