Кулиса переключения передач: назначение, устройство, регулировка кулисы кпп

Короткоходная кулиса своими руками

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

1. кусок трубы диаметром пятнадцать миллиметров;
2. гайка от классической шаровой;
3. РПП от 2108;
4. ремкомплект кулисы 2108 (ось и две втулки);
5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

• От РПП отрезается шарик снизу;
• Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
• Приваривается гайка к трубе снизу;
• Размещается шаровая в удобном месте;
• Крепится карданчик к рычажку КПП.

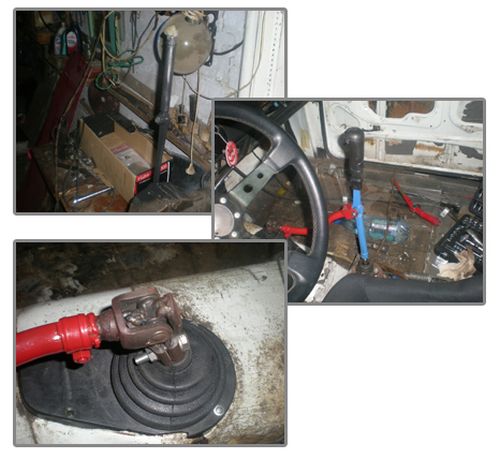

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

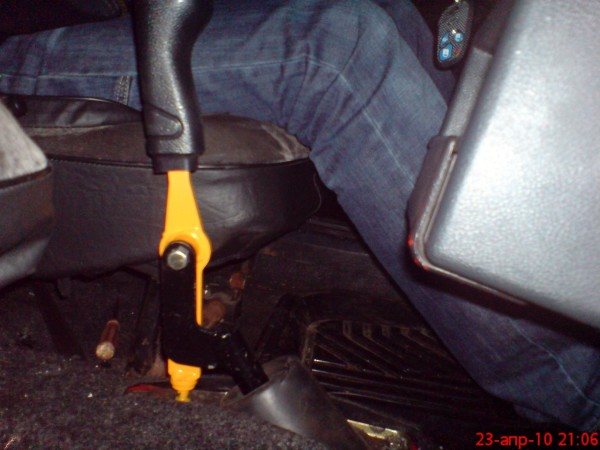

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная. » alt=»»>

Как известно, коробка передач представляет собой не просто механизм переключения передач, но вместе с этим является одним из наиболее часто задействованных динамических компонентов во время передвижения. Именно высокая частота приводит к расшатыванию коробки передач. Короткоходна кулиса на ваз 2110 позволяет увеличить чёткость переключение передач. А также гарантировать надёжность эксплуатации в течение длительного периода времени. Короткоходная кулиса на ваз 2110 – это возможность сделать все намного лучше. Каждый механизм имеет определённый набор положительных и отрицательных моментов, соотношение этих двух составляющих определяет рентабельность приобретения того или иного технического элемента. Для коробки передач очень важен её ход, плавность и чёткость переключения определяют её качество функционирования.

Подготовка к регулировке кулисы

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Меняем кулису КПП на ВАЗ-2110 своими руками – есть ли смысл от ремкомплекта?

Первый способ регулировки

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении. Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается. Затягиваем гайку крепления хомута, исключая сдвиг тяги в процессе эксплуатации.
5. Проверяется работа КПП.

Бывает так, что у некоторых автомобилей ВАЗ-2110 нет пластикового фиксатора ограничителя, поэтому регулировка в этом случае проводится не на первой передаче, а на «нейтралке».

Третий способ регулировки

Этот способ довольно сложный, так как предполагает расчёт глубины выноса кулисы КПП на кардан. За счёт этого можно точно рассчитать и отрегулировать положение рычага в нейтральном положении. Бывает так, что при недостаточно точном расчёте, всем манипуляции приводят лишь к появлению дребезжания при переключении передач.

Если регулировка любым из вышеперечисленных способов не приводит к желаемым результатам, возможно несколько вариантов решения проблемы:

1. Сделать диагностику на СТО, чтобы убедиться в том, что проблема именно в кулисе КПП.
2. Можно заменить кулису КПП.
3. Можно обратиться к специалистам, которые отрегулируют кулису самостоятельно.

Симптомы неисправности кулисы

Есть определенные признаки, указывающие на то, что пришла в негодность именно кулиса КПП, а не сама раздаточная коробка. Наиболее часто встречающиеся признаки:

• Включая/выключая первую передачу, автомобилист испытывает сложности, ручка коробки переводится в желаемое положение затруднительно;
• Первая передача приводится правильно, но спустя время после этого самостоятельно устанавливается задняя передача;
• Выбор любой скорости проходит в нормальном режиме, но первую и пятую включить затруднительно, рычаг не слушается.

Как только во время управления автомобилем были отмечены перечисленные признаки, даже один из них, необходимо обратиться в сервис для устранения неполадки. В том случае, когда опыт и желание позволяют, поломку можно устранить самостоятельно.

Самые часто встречающиеся симптомы выхода кулисы из строя и возможная причина:

• Ясно ощущается люфт рычага КПП: причиной мог стать физический износ кулисы, проблема можно решить, полностью заменив деталь.
• Кулиса коробки звенит, когда происходит переключение скоростей: иногда звук указывает на некачественно выполненный ремонт или заводской дефект сборки.
• Скорости переключаются с большим усилием: это исправит регулировка кулисы ВАЗ 2110, если проблема не устранилась, потребуется заменить элемент.
• При включении первой, рычаг перестраивается на заднюю передачу: причина именно в кулисе КПП, требуется обязательная замена. Ситуацию может исправить ремкомплект, но это зависит от тяжести повреждения или выявленного износа элементов узла.
• При работающем двигателе на ручку переключения скоростей передается сильная вибрация: требуется проверка шарниров, причиной мог стать люфт.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач; когда произведена замена кардана или ослабли фиксирующие хомуты; если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Зачем в ВАЗ-2110 нужна кулиса

Кулиса находится в коробке передач (КПП), которая, в свою очередь, необходима, чтобы изменять скорость движения машины и обозначать направление, например, задний ход или передний. Кулиса позволяет также выключить силовой узел и полностью остановить ВАЗ-2110.

Теперь о том, для чего нужен узел. Он создан для передачи вращательных движений, начиная от коленчатого вала и завершая ходовой частью автомобиля. Чтобы включилась передача хотя бы на минимуме, шестеренке малой окружности следует зацепиться на ведущем валу с большой звездой вала, являющегося ведомым. С помощью рычага, расположенного на коробке передач, осуществляется переключение подвижных деталей с ползунами, а значит, и изменение скорости движения ВАЗ-2110.

Коробка передач не может работать исправно, если имеются нарушения функций кулисы. Для чего кулиса встроена в КПП? Она отвечает за одновременное движение ползунов и случайное движение 2-х передач в одно и то же время.

Если кулиса настроена и отрегулирована неверно или старая деталь не подлежит ремонту, тогда работоспособность коробки передач будет очень сильно страдать.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

• Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
• Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
• Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

• материал — пластмасса (обычная крышка для банок);
• рожковый ключ №10, №13;
• ножницы;
• крестообразная отвертка;
• плоский надфиль, можно использовать мелкий плоский напильник.

Этапы проведения работ:

• снять пластмассовый тоннель;
• открутить гайку рожковым ключом №13;
• крестообразной отверткой открутить винт;
• открутить две гайки ключом №10;
• удалить болт;
• вытащить аккуратно втулку;
• снять шайбы.

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

• Все детали смазать графитной смазкой.
• Поставить дополнительную шайбу на втулку.
• Вставить ее на место.
• Вставить справа еще одну шайбу.
• На обе стороны поставить на втулку кольца из маслостойкой резины.
• Вставить обратно болт.
• Графитной смазкой обработать резьбу.
• Закрутить гайки.

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото. Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя. Цена запасных частей для замены кулисы:

• кардан КПП от ВАЗ-2114/2115 от 300 руб.,
• пыльник от 65 руб.,
• кулиса от «Калины» в пределах 500 руб.

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.

http://carfrance.ru/regulirovka-kulisi-vaz-2110/http://vaz-remont.ru/samostoyatelnaya-regulirovka-kulisy-na-vaz-2110-regulirovka-kulisy-kpp-svoimi-rukami/http://ladaprofi.ru/vaz-2110/kak-sdelat-regulirovku-kulisy-na-vaz-2110.htmlhttp://vaz-2110.ru/podveska/regulirovka-kulisy-na-vaz-2110.htmlhttp://ladafakt.ru/kak-otregulirovat-kulisu-na-vaz-2110.htmlhttp://avto-zhelezo.ru/1742-kulisa-korobki-peredach-vaz-2110-menyaem-svoimi-rukami.html

Особенности и назначение кулисы на ВАЗ-2110

Проще всего ознакомиться с принципом действия кулисы, изучив фото-чертеж изделия. Данный функциональный агрегат напрямую связан с работой КПП и посредством рычажной передачи позволяет переключать шестерни ведомого вала. Тем самым водитель может менять передаточное число ведущего и ведомого валов коробки передач. Ни для кого не секрет, что благодаря этому можно менять скорость движения автомобиля и соответственным образом настраивать крутящий момент, создающий тяговую силу на приводной вал колес. Благодаря кулисе также включается задний ход и может быть полностью заблокировано движение автомобиля.

ВАЗ 2110 кулиса

Естественно, кулиса играет одну из ключевых ролей в системе управления автомобилем. Если рычаг переключения скоростей неисправен — полноценное езда в реальных дорожных условиях затрудняется, а бывает, что и вовсе становится невозможной. К сожалению, ломаться данный функциональный агрегат может весьма часто. Наверняка, вам будет интересно знать, почему это происходит и как вовремя предупредить неисправность кулисы. Этим вопросам посвящен следующий раздел нашей статьи.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

https://youtube.com/watch?v=O6k7u9APbvw

Разборка выполняется следующим образом.

• Снимите кожух с ручки вашей коробки переключения передач.
• Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
• Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
• Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
• Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
• Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
2. Если деформировалась втулка, ее потребуется заменить на новую.
3. Проверьте отверстие оси рычага на предмет износа.
4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
4. Карданчик снят, потому двигаемся к сальнику.
5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

 Загрузка …

С этой статьей так же читают:

• 1 Регулировка
• 2 Установка кулисы от «Калины» 2.1 Исправление дребезжания рычага

Кулиса КППДля моделей автомобилей переднего привода конструкторами была разработана система переключения скоростей КПП с использованием специального механизма под названием — кулиса коробки передач ваз 2110. Эта конструкция перемещения рычага включения скоростей, разработана для обеспечения хорошей работоспособности КПП. На ваз 21101 кулиса коробки передач своими силами может быть легко заменена.

Ваз 2110 кулиса коробки передач При эксплуатации автотранспортного средства кулису необходимо, как и остальные системы, подвергать регулировке. Причина регулировки может возникать из-за неправильного хода рычага переключения скоростей. При включении нужной передачи приходится отклонять его сильно назад или наоборот, он упирается в панель приборов:

• Место расположения кулисы – под кузовом ваз.
• Она соединяет рычаг с коробкой передач.

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114. В этих случаях требуется замена:

1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
2. Полный выход из строя кулисы.
3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

Увеличение люфта рычага КПП

Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
Сложно включить передачи

Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.
