Можно ли установить круиз-контроль на подержанный автомобиль?

«Тойота»: установка круиз-контроля своими руками

Многие интересуются, как установить круиз-контроль на «Тойоту».

Сам процесс не столь сложен. Главное, придерживаться четкой последовательности в действиях. В случае затруднений всегда можно обратиться к специалисту. Вам окажут помощь в профессиональной автомастерской.

Какие инструменты понадобятся, если устанавливается круиз-контроль своими руками?

Для установки устройства подготовьте:

• фигурную отвертку;
• отвертку звездочка Т25;
• ключи, а именно, 19-й номер;
• ножницы и шило с заостренными концами;
• рычаг, управляющий режимами устройства (подходящий для модификации вашего автомобиля);
• новую обшивочную панель для руля, оснащенную дополнительной щелью для рычага управления;
• набор шурупов нужного размера.

Процесс подключения круиз-контроля на механику, когда он не предусмотрен производителем

Перед тем, как приступать к установке круиз-контроля, автовладелец обязательно должен убедиться в исправности всех технических узлов своего «железного коня», а также установить на авто хорошую резину. Связано это с тем, что при наличии подобных неисправностей очень опасно позволять автомобилю ехать под автоматическим управлением. Если же все исправно – ездой на круиз-контроле водитель не будет подвергать себя опасности.

Что понадобится для установки

Для выполнения работы важно заблаговременно подготовить:

• фигурную отвертку;
• ножницы или шило (главное, чтобы они были очень острыми);
• нож;
• гаечную головку;
• гаечный ключ;
• набор саморезов (можно использовать и шурупы);
• трос для подключения к акселератору (он может идти и в комплекте с устройством);
• универсальный круиз-контроль.

ВАЖНО! Если на вашем автомобиле присутствует датчик положения педали акселератора, то к нему необходимо будет приобрести дополнительный кронштейн, который также придется одеть своими руками

Процесс установки

В целом вся работа по установке круиз-контроля на механику займет у вас не более часа, однако, следует выделить время и на проверку работы, а также устранение возможных неисправностей. В целом же работа состоит из таких последовательных действий:

1. Выбираем место для нового устройства. Зачастую автолюбители крепят его около топливного фильтра, что также позволяет соединить круиз-контроль с тормозным шлангом. Вы можете выбрать и другое место для него, главное чтобы оно было сухим, и к нему можно было свободно подвести трос от акселератора (при наличии сильных изгибов троса вы не сможете управлять скоростью).

ВАЖНО! Если не удается пустить трос от акселератора таким образом, чтобы на нем не было изгибов, можно использовать обычную рыболовецкую катушку, по которой он будет свободно загибаться, при этом не переламываясь и не повреждая другие механизмы автомобиля. Чтобы подключить круиз-контроль к автомобилю, необходимо в первую очередь найти провода подключения тахометра, к которым и необходимо подсоединить новое устройство

К проводу тахометра необходимо подсоединить зеленый провод, который отходит от блока управления круиз-контролем. Красный же провод устройства предназначен для подключения к стоп-сигналам.
Устанавливаем кнопку активации/деактивации круиз-контроля. Для ее подключения подсоединяем серый двойной провод. Для полноценной работы кнопки и устройства обязательно протяните массу, которая идет по черному проводу.
Рукоятка управления круиз-контролем должна быть установлена на рулевом колесе автомобиля, для чего его придется разобрать. Если на Вашем авто присутствуют подушки безопасности, их также придется на время снять. Устанавливаем рукоятку на руль и обратно его собираем, не забывая о подушках безопасности.

Подсоединяем к акселератору второй трос, но не спешите его обрезать. Сначала установите на датчик контроля положения педали газа кронштейн, и только после этого отмерьте нужную длину троса и отрежьте его. После этого второй конец троса можно подсоединять к устройству круиз-контроля.

Чтобы подключить круиз-контроль к автомобилю, необходимо в первую очередь найти провода подключения тахометра, к которым и необходимо подсоединить новое устройство. К проводу тахометра необходимо подсоединить зеленый провод, который отходит от блока управления круиз-контролем. Красный же провод устройства предназначен для подключения к стоп-сигналам.
Устанавливаем кнопку активации/деактивации круиз-контроля. Для ее подключения подсоединяем серый двойной провод. Для полноценной работы кнопки и устройства обязательно протяните массу, которая идет по черному проводу.
Рукоятка управления круиз-контролем должна быть установлена на рулевом колесе автомобиля, для чего его придется разобрать. Если на Вашем авто присутствуют подушки безопасности, их также придется на время снять. Устанавливаем рукоятку на руль и обратно его собираем, не забывая о подушках безопасности.

Осуществляем проверку работы круиз-контроля. Для этого рекомендуем вам проехаться по пустой дороге, где нет движения. Пробную активацию устройства рационально делать на небольшой скорости (но выше 40 км/час), при этом будучи готовым к необходимости контролировать педаль акселератора, если устройство вдруг не сработает.

Виды круиз-контроля

Всего существует два вида круиз-контроля: пассивный и адаптивный:

• первый способен лишь устанавливать постоянную скорость движения транспортного средства;
• второй, в свою очередь, содержит сложные электронные устройства, которые позволяют дополнительно сканировать пространство перед автомобилем и динамически управлять им, в зависимости от условий дорожного движения.

Пассивный круиз-контроль

В функции более простого по конструкции пассивного круиз-контроля входит только поддержание скорость машины на определенном значении. Работает он следующим образом:

• С помощью специального датчика определяется частота вращения колес.
• Эта информация направляется на электронный микроконтроллерный блок.
• После обработки информации управляющий сигнал с этого блока посылается на исполнительное устройство, которое регулирует степень открытия дроссельной заслонки.
• Если водитель воздействует на педали «газа» либо тормоза, то система тут же отключается.

Необходимо заметить, что круиз-контроль не управляет автомобилем вместо водителя, а лишь поддерживает заданную скорость. Поэтому шоферу всё время необходимо контролировать складывающуюся ситуацию на дороге и постоянно быть начеку.

Адаптивный круиз-контроль (ACC, Adaptive Cruise Control)

Адаптивный круиз-контроль имеет более совершенное устройство и обладает большим набором дополнительных функций, основная из которых позволяет оценивать расстояние до движущихся впереди транспортных средств. Делается это с помощью специальных датчиков: радаров или лидаров. Их работа основывается на том же принципе, что и система «Парктроник».

• Радар — это датчик, который излучает радиоволну. Отражаясь от препятствия, она возвращается обратно. В зависимости от того, сколько времени прошло между моментом генерирования сигнала и приема его отражения определяется расстояние до объекта. Если данный интервал увеличивается, то впереди идущий объект ускоряется и наоборот. Отличительной особенностью радара является то, что испускаемые им радиоволны слабо поглощаются дождем или туманом, поэтому такие датчики замечательно работают в сложных погодных условиях.
• Лидар отличается от радара тем, что излучается не радиоволна, а инфракрасный лазерный луч. Данная система не очень устойчиво работает в тумане или при сильном дожде, поэтому на престижных автомобилях чаще устанавливают радары, а не лидары. Например, все современные модели автомобилей марки Mersedes-Benz оснащаются круиз-контролями только с радарными датчиками.

Микропроцессорный блок принимает сигналы с датчиков и формирует управляющие команды для исполнительных устройств. Последние модели ACC работают с несколькими датчиками расстояния. Дальний датчик работает на дистанции до 150 м, а ближний — до 30 м. Если необходимо резко остановить авто, то микропроцессорный блок формирует команду исполнительному устройству, оценивая информацию от ближнего датчика. Таким образом система позволяет избежать столкновений.

ACC работает на основе систем ESP и ABS. Если какая-либо из этих систем неисправна, то круиз-контроль отключается, информируя водителя с помощью звукового сигнала.

Если в процессе движения водитель вмешивается в работу системы адаптивного круиз-контроля, то она сразу же отключается и снова начинает работать, когда воздействие на педали газа и тормоза прекращается.

Полностью адаптированный круиз-контроль (Full Adaptive Cruise Control) позволяет привязать транспортное средство к впереди идущей машине. Данная система постоянно контролирует находящийся впереди автомобиль и синхронизирует движение с ним. Это позволяет в еще большей степени расслабиться за рулем и насладиться путешествием.

Основные узлы автомобиля, на которые воздействует ACC — это автоматическая коробка передач и дроссельная заслонка с электрическим приводом.

Современные электронные системы позволяют по-новому посмотреть на управление автомобилем. Умные и полезные автоматические помощники дают возможность снизить усталость от долгих поездок. Это позволяет сохранить водителю бодрость, а значит, он сможет более внимательно следить за дорожной ситуацией и вовремя среагировать на опасность.

Это интересно: Как часто нужно менять фильтры в машине

Описание устройства

Итак, что это такое — климат-контроль (КК) в автомобиле на механике или на автомате, как работает эта система и как пользоваться ей? КК — это система в машине или на мотоцикле, основное назначение которой заключается в обеспечении езды на определенной скорости без участия водителя. То есть при движении на авто или на мото КК и ограничитель скорости ограничивают скоростной режим транспортного средства, что дает возможность немного расслабиться водителю.

Принцип работы

Принцип действия КК заключается в ограничении скорости передвижения при помощи использующегося регулятора дроссельной заслонки. Следует отметить, что непосредственно ограничение скоростного режима происходит не из-за отсутствия воздействия на педаль газа, а благодаря пневматическому приводу. Регулировка скорости осуществляется именно благодаря клапану — он также ограничивает и мощность силового агрегата.

Сама схема работы КК в целом не сложная. К шарниру, который используется для перемещения дросселя, подключаются два тросика — один из них соединяется с педалью газа, а второй — с приводом. Когда блок управления отправляет сигнал об активации КК, привод перемещает тросик, который соединен со стержнем и регулирует сам дроссель. Если эта система работает, узел тянет трос, соединенный с педалью газа, в результате чего передвигает его либо вверх, либо вниз.

В качестве управляющего модуля используется блок либо компьютер, который, как правило, монтируется за приборной панелью или в подкапотном пространстве. Управляющее устройство также подключается к дроссельному контролю, для подключения применяются несколько контроллеров и регуляторов. Следует отметить, что основным параметром, обеспечивающим нормальную работоспособность системы, считается скорость передающегося сигнала, так как система должна успеть получить импульс и обработать его. При нажатии на любую педаль круиз деактивируется и сам он не восстанавливается.

Разновидности круиз-контроля

Какие есть виды систем КК:

1. Пассивный КК. Пассивный тип систем КК представляет собой самый оптимальный вариант для тех водителей, которым часто приходится ездить на большие расстояния. Длительная поездка утомляет водителя, а благодаря включению КК с помощью ручки или кнопки можно обеспечить передвижение с соблюдением определенной установленной скорости. Следует отметить, что активированная скорость не сможет автоматически меняться, пока автомобилист не нажмет на тормоз либо газ. При нажатии на педаль система КК автоматически деактивируется. Также необходимо учитывать, что после того, как педаль, которую нажмет водитель, будет отпущена, КК вновь активируется и будет функционировать в соответствии с установленным ранее режимом. Для изменения настроек работы используется кнопка либо специальный регулятор на панели приборов или на руле. На практике поменять настройки работы можно и во время езды.
2. Активный КК, такая система также называется адаптивной. Этот тип КК считается более модернизированным и совершенным. В данном случае водитель сможет настроить КК таким образом, что она будет автоматически удерживать автомобиль на установленном расстоянии от транспортного средства, идущего впереди. Если автомобиль, который едет впереди вас, будет сбрасывать скорость, система КК активируется, в результате чего в работу вступит педаль тормоза. Последняя, как вы понимаете, также работает, получая сигналы от блока управления. Нужно учитывать также, что работоспособность этого механизма в целом зависит от работы тормозных компонентов ABS и ESP. Так что если один из агрегатов по каким-то причинам откажется работать, КК не сможет оптимально функционировать. Автомобилист узнает об этом посредством сообщения или сигнала на дисплее.

Механика и круиз-контроль

Не все имеют возможность купить автомобиль вроде Тойота Камри последнего поколения, где устанавливается адаптивный круиз-контроль вместе с автоматической трансмиссией. Кому-то досталась и обычная Веста на ручке. Но все равно оборудовать авто функцией поддержания заранее заданной водителем скорости очень хочется.

Зачем нужен автомобильный тахометр: какие виды бывают

Рубрика: Авто гаджеты

Неправильно считать, что подключение к машинам на механике круиза это нечто фантастическое и невозможное. Если разобраться и как следует постараться, функция появится практически на любом автомобиле. Только вы должны для начала решить, нужна вам такая система, либо никто ею в действительности пользоваться не будет. Не спешите тратить деньги на то, что вам не понадобится. Хотя окончательное решение в любом случае принимать вам. Ваш автомобиль — ваши правила.

Некоторые системы, такие как ГЛОНАСС, уже предусмотрены на многих авто в штатной заводской комплектации. А вот камеры заднего вида или те же автомобильные навигаторы часто приходится покупать и монтировать отдельно. Вопрос их необходимости в машине такой же актуальный, как и в случае с круиз-контролем.

Не спорю, что схема подключения КК на машины с АКПП намного проще. Автопроизводители еще с завода предусмотрели возможность установки системы. А потому для подключения достаточно купить оборудование и поставить согласно штатным местам.

А вот когда мы говорим про МКПП, здесь дела обстоят несколько сложнее. Если КК не предусмотрен заводом, все равно поставить девайс можно. Для этого своими руками или руками мастеров монтируется универсальное оборудование. Опытные автовладельцы советуют отдавать предпочтение немецким системам. Их цена выше, но зато вы получаете агрегат повышенной надежности. Переплата себя оправдывает. Только при покупке тщательно проверяйте все комплектующие и возможность вернуть товар, если он не подойдет.

Технически вам предстоит установить дополнительный кронштейн и подвески к педали газа специальный трос, обеспечивающий возможность поддержания скорости на заданных значениях. Плюс монтируется кнопки снизу дефлектора для управления. Но она будет выключаться всякий раз, когда вы будете давить на педаль газа. А потому придется повторно нажимать кнопку для активации круиза.

Вероятность полноценной работы

В функциональном плане установленный на машину КК мало чем будет отличаться от аналогичной системы на автомобилях с АКПП. Потому не сложно разобраться, как включить или как пользоваться новшеством.

Рекомендуем: Предпусковой подогреватель двигателя: установка своими руками

Вопрос только в том, для чего нужен вам круиз. Некоторые только со временем понимают, что это была ошибка ставить на машину такую систему. Если вы регулярно передвигаетесь по шоссе и трассам, где можно длительное время держать одну скорость, то дополнительный рычаг, отвечающий за круиз-контроль, точно не помешает. А вот при езде по городу в условиях плотного трафика и постоянных остановок круиз теряет свою актуальность и становится совершенно ненужным элементом.

Это как в случае с предпусковыми подогревателями для двигателя. Водители понимают, что они им совершенно не нужны, поскольку такие системы актуальны лишь для наиболее суровых климатических регионов с холодной зимой. Хотя против тех же противотуманных фар ничего не имею. Реально полезный помощник при плохой видимости на дороге.

Если вам нужен КК, его можно поставить довольно быстро. При этом управление не будет вызывать никаких сложностей. Уточните в автосервисе, можно ли установить круиз конкретно в вашем случае. Но практика показывает, что это возможно практически на любом авто.

Но также учтите, что здесь есть свои нюансы. А именно:

• Выезды в подъем. При таком движении в подъем машина не будет самостоятельно переходить на пониженную передачу при КК на механике. Это придется делать вручную;
• Чтобы заехать в горку на 5 передаче, нужно нажимать самостоятельно педаль газа. Иначе в подъем вы не выберитесь;
• При постепенном снижении текущей скорости движения машины (в том же подъеме) КК автоматически будет «вырубаться» на отметке 40 километров в час;
• Если есть кнопка RES, сбросить скорость водитель может за счет нажатия на нее 2 раза. Если ее нет, потребуется жать на педаль газа и определять новую требуемую скорость для КК пусковой кнопкой.

Как видите, свои нюансы здесь есть. Но они не критичные.

Потому все чаще можно встретить в сети видео инструкции, где гаражные мастера рассказывают об особенностях самостоятельной установки дополнительного оборудования. В случае с круиз-контролем я бы советовал обращаться к проверенным специалистам и в сертифицированные мастерские.

Управление системой

Теперь, когда мы поняли, что это такое – круиз-контроль в автомобиле, можно разобраться с тем, как он работает. Обычно для управления данной системой есть 5 кнопок на руле:

1. Кнопка On/Off, которая активирует и деактивирует систему.
2. Переключатель фиксации скоростного режима и увеличения скорости. То есть после разгона до требуемой скорости водитель может переключателем зафиксировать текущую скорость движения и отпустить педаль газа. Последующие нажатия на эту кнопку будут увеличивать скорость движения на 1 км в час.
3. Если во время использования круиз-контроля водителю пришлось резко разогнаться или затормозить, нажав на педаль газа или тормоза, то параметры данной системы сбрасываются. Чтобы быстро активировать круиз-контроль и вернуться к скорости движения, установленной ранее, водителю нужно нажать кнопку Resume.
4. Кнопка снижения скорости Coast. Каждое нажатие на кнопку снижает скорость движения на 1 км. В некоторых моделях шаг снижения и прибавления скорости составляет 1.5 км.
5. Кнопка Cancel деактивирует систему.

В зависимости от модели автомобиля эта система может быть представлена и другими кнопками, шаг набора и сбавления скорости может отличаться. Но принцип выглядит именно так, как описано выше.

Разновидности устройства

Различают два вида рассматриваемых устройств, которые именуются пассивные и адаптивные. Первый вариант являет собой классическую систему, которая применяется на авто с разными типами КПП длительный промежуток времени. Главная функция пассивных устройств кроется в поддержании определённой скорости движения.

Адаптивный вид является наиболее интересным и востребованным, поэтому разберёмся с каждым видом по-отдельности.

Пассивный круиз-контроль и его особенности

Пассивный вид круиз-контроля имеет простейшую конструкцию, и применяется такое изделие преимущественно для поддержания определённой скорости во время передвижения на трассах и автомагистралях. В конструкцию пассивного устройства входят следующие конструктивные элементы:

• Блок управления. Основное устройство, которое выполняет расчёты во время движения авто при активации опции.
• Датчики.

• Привод дроссельной заслонки или сервопривод.

  Комплектация круиз-контроля пассивного вида

Функционирует устройство достаточно просто. Для этого нужно выехать за город на трассу с хорошим дорожным покрытием. Использовать данную опцию не рационально, как в городском движении, так и за городом по трассам с некачественным дорожным покрытием (при наличии выбоин и прочих дефектов на дорогах, а также на грунтовках). Как только авто развивает определённую скорость, которая является оптимальной для данного участка, выполняется включение круиз-контроля (вручную).

После включения этой опции за скорость передвижения отвечает микропроцессор, располагающийся в блоке управления. Датчики определяют скоростной режим транспортного средства, а также положение дроссельной заслонки, и передают информацию в управляющий модуль. При изменении условий передвижения, чему могут служить подъёмы и спуски, датчики подают соответствующие сигналы.

Как только изменяется тип трассы при движении на подъём или спуск, датчики подают сигналы в блок управления. Блок анализирует сигналы, после чего подаёт команду сервоприводу, и происходит закрытие или открытие дроссельной заслонки.

Адаптивный круиз-контроль и его особенности

Адаптивный вид круиз-контроля являет собой новое поколение устройства. Такой тип устройства применяется на современных авто, и предназначается не только для поддержания определённого скоростного режима, но ещё и для учёта дорожной ситуации. Учёт дорожной ситуации осуществляется при помощи вспомогательных устройств: датчики, радары и камеры.

Применение адаптивного круиз-контроля даёт возможность привязать своё транспортное средство к движущемуся впереди автомобилю. Учитывается скорость движущегося впереди автомобиля, а также соблюдается безопасная дистанция, на основании чего блок контроля управляет транспортным средством.

Расположение и обзор датчиков адаптивного круиз-контроля

Если движущийся впереди автомобиль изменит скорость, то датчики подадут в ЭБУ соответствующие сигналы. Блок проанализирует сигналы, и примет решение о снижении или увеличении скорости. Если впереди нет ТС, то устройство подаёт сигнал о наборе скорости до необходимого значения, после чего поддерживает её.

Адаптивный круиз-контроль обозначается как ACC. Такой вид системы устанавливается на автомобили с завода. Стоимость такой системы достаточно высока, что обусловлено использованием дорогостоящих датчиков, камер и радара. В устройстве используется и современный блок управления, способный вычислять не 2 функции, а несколько десятков. В зависимости от модели устройства, оповещение водителя об аварийной ситуации впереди может осуществляться, как путём подачи визуальных сигналов, так и звуковых.

Немаловажно отметить и тот факт, что адаптивная система круиз-контроля функционирует в паре с ABS антиблокировочной системой и ESP. Если не будет функционировать одна из этих систем, то активировать круиз-контроль будет невозможно

Включать круиз-контроль адаптивного вида рекомендуется тогда, когда за городом автомобили движутся с равномерной скоростью.

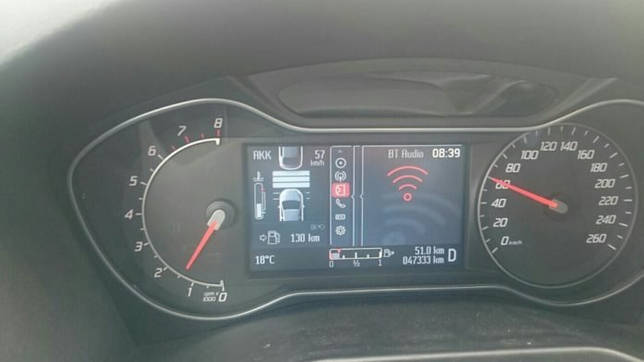

Отображение системы адаптивного круиз-контроля на бортовом компьютере автомобиля

Если в конструкции ТС отсутствует адаптивный тип круиз-контроля, то монтаж его не имеет оправданного смысла. Эта система хотя и является более совершенной и современной, но для поездок за городом вполне хватает пассивного устройства.
