Как в кассетную магнитолу впаять юсб. как сделать usb вход на старом магнитофоне или музыкальном центре

Модулятор: как подключить и использовать

FM-молдулятор и ПДУ к нему

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?

Порядок работы

Питание

Разберите свою автомагнитолу

Извлеките схему из корпуса

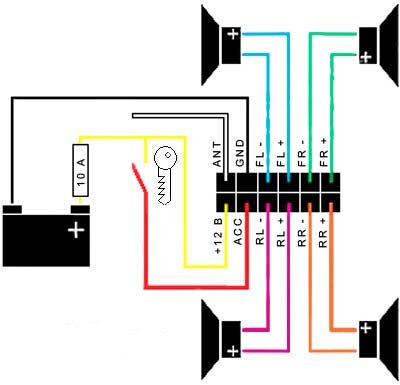

Питание подвести к контактам питания магнитолы

С помощью удлинителя выведите контакт поближе

Преобразователь питания в модуляторе свой, в плеере зависит от его марки.

Аудио

Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.

Распайку микросхемы усилителя можно найти в интернете.

Схема усилителя с указанием необходимых параметров деталей

Например, вот так выглядит схема усилителя на базе TDA2005.

Сборка

Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. Если все контакты соединены верно, то включение «AUX» или «Tape» переадресуется модулятору.

Как сделать поддержку USB и при этом оставить старый (рабочий) плеер

Зачем подключать USB

Музыка в автомобилях появилась ещё в 70 годах прошлого века. Сначала это были простые радиоприёмники с небольшим диапазоном принимаемых волн, и ставились они только на представительские «Волги». Владельцу средних «Жигулей» такая роскошь долгое время была недоступна. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер. Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB.

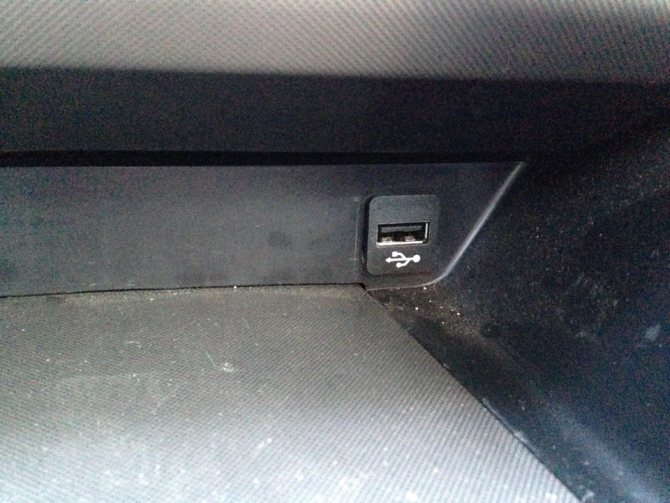

Разъём под USB находится в правом нижнем углу

Но прежде чем говорить о такой модернизации, давайте разберёмся.

Виды устройств

Передачу сигнала с телефона к штатной магнитоле можно организовать несколькими способами, для каждого из которых существует свой вид устройств. У каждого варианта есть свои сильные и слабые стороны, зная которые любой сможет подобрать bluetooth адаптер для машины, подходящий ему.

FM-трансмиттер

FM-трансмиттер достаточно популярен у автомобилистов в России, несмотря на многие недостатки. Он представляет собой устройство, которое вставляется в прикуриватель для музыки с радио или приема звонков с телефона. Так как питание трансмиттера осуществляется через прикуриватель, то он все время будет занят. И это не единственный недостаток FM-трансмиттера.

Сам передатчик достаточно большой и редко выглядит аккуратно, поэтому многие считают его не эстетичным. Но главным минусом можно считать возможность пересечения FM волн. Автомобили в соседнем ряду могут случайно (или специально) слушать ту же волну, настроившись на нее через свою автомагнитолу. А если рядом находятся 2 машины, которые пользуются похожими устройствами и пытаются прослушать одну и ту же волну, то возникают помехи, шипение, пропадает звук.

Популярность трансмиттеров объясняется низкой стоимостью и широким распространением. Купить такое устройство можно почти на каждой заправке и во всех магазинах автотоваров.

Bluetooth flash

Bluetooth flash внешне неотличима от привычной флешки. Она предназначена для подключения через USB порт и позволяет осуществлять передачу данных по блютуз. У устройства есть ограниченный объем внутренней памяти, как на простой флеш-карте. Туда загружается информация с внешних устройств. Автомагнитола считывает эту информацию так, словно к ней подключена простая флешка.

Плюсы такого устройства:

• низкая стоимость;
• маленький размер;
• широкий ассортимент цветов и дизайна;
• возможность подключения к любому проигрывателю с USB портом.

• среднее качество связи, возможно пропадание или «заикание» звука;
• некоторые магнитолы полностью отказываются считывать такие устройства;
• если автовладелец использует USB-зарядку для телефона, то придется купить переходник из прикуривателя для USB в машину.

Такой вариант адаптера лучше всего подойдет тем, у кого в авто нет входа для аудио в магнитоле. Предпочтение рекомендуется отдавать моделям со встроенным ресивером, который улучшит качество звучания.

Владельцам иномарок будет интересно узнать, что существует специальный адаптер для японских автомагнитол, позволяющий подключаться и слушать отечественные радиостанции

При этом неважно, будут ли использованы возможности самой автомагнитолы или любой bluetooth

USB bluetooth AUX адаптер

Специалисты утверждают, что лучшим вариантом является USB AUX bluetooth адаптер. Это недорогое универсальное приспособление, которое подходит каждому, у кого есть аукс-выход в машине. Такой переходник для автомагнитолы для USB решает сразу несколько задач, позволяя принимать входящие вызовы, воспроизводить аудиофайлы с flash накопителя или телефона.

Bluetooth модуль также называют переходником с формата SD на стандартный USB. В этом переходе и заключается принцип работы девайса. Когда происходит подключение адаптера, он одновременно получает питание и воспроизводит цифровой звук. Это похоже на работу беспроводного зарядного устройства.

Некоторые могут перепутать данное устройство с CAN-адаптером. Он нужен для того, чтобы упростить управление автомагнитолой. В современных машинах электроника содержит в своем устройстве кан-шину, с которой любые данные поступают на магнитолу.

Если CAN-адаптер для WV не подключен, то управление автомагнитолой существенно усложняется. Она не станет переключать уровень подсветки в темное время суток, хотя на качество звука это не оказывает влияния.

Главное преимущество USB AUX адаптера для штатных магнитол заключается в том, что он четко и без провалов воспроизводит аудиофайлы. Он отличается стабильной работой, возможностью подключаться к большинству моделей магнитол и имеет небольшой размер.

Существуют и недостатки:

• относительно высокая стоимость;
• неэстетичность;
• постоянно занят выход AUX.

Однако USB адаптер для магнитолы компенсирует минусы плюсами.

Что представляет собой USB-вход на магнитоле

Такой вход на ней, как и на любой другой бытовой аудиовидеотехнике позволяет подключать обычные флешки по стандарту 2.0. Но этого явно мало. Магнитола должна определить флешку, понять формат того, что на ней записано, и воспроизвести это. Никто не спорит, если на магнитоле есть аудиовход — можно подключить выход со смартфона и загружать музыку на него.

Но что случается, когда вам звонят? В большинстве случаев выдёргивают провод от наушников и говорят без них. На то, чтобы произвести эту простую операцию, требуются обе руки, и отвлечение внимания на несколько секунд. Если же это происходит в быстро движущемся автомобиле… Ситуация на дороге меняется быстро, вы отвлеклись… и попали в ДТП.

Решений этой ситуации существует несколько:

1. у магнитолы (иногда у cd — плеера) может быть внешний вход на задней стороне, включите в него специальный адаптер;
2. можно снять старый плеер и поставить на его место FM-модулятор;
3. припаять удлинитель USB к плате магнитолы.

Модулятор: как подключить и использовать

FM-молдулятор и ПДУ к нему

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?

Для работы понадобятся:

• паяльник;
• набор экранированных проводов (можно брать обычные, но экранированные дадут лучшее качество (достаточное количество провода будет в исходной магнитоле);
• Модулятор (можно использовать любой мп3-плеер). Плюсом модулятора является наличие ПДУ, а также встроенный преобразователь питания;
• сама магнитола;
• преобразователь напряжения 12 — 5 в.

Порядок работы

Питание

1. После разборки магнитолы отсоединяют лентопротяжку или плеер для дисков. Разберите свою автомагнитолу

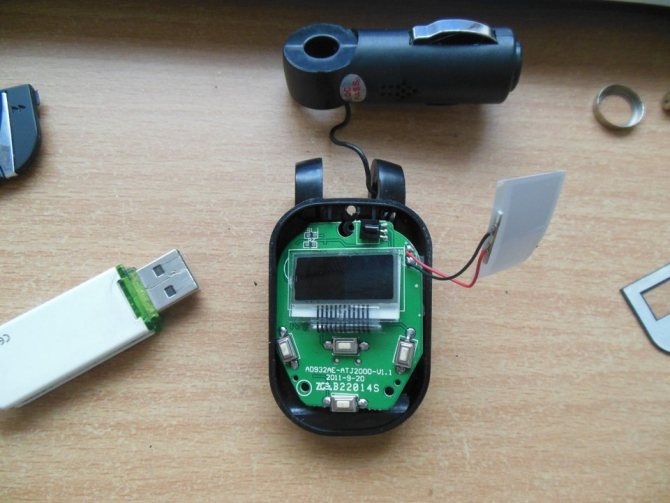

2. Разобрав модулятор, извлекают микросхему (она там одна). Извлеките схему из корпуса
3. Плюс от питания модулятора припаивают к общему плюсу магнитолы (контакт, где при включении появится 12В), Питание подвести к контактам питания магнитолы
4. Минус — к минусу питания.
5. USB с помощью удлинителя выводят на переднюю панельку. С помощью удлинителя выведите контакт поближе

Преобразователь питания в модуляторе свой, в плеере зависит от его марки.

Аудио

Экранированным проводом соединяют аудиовыход модулятора и вход магнитолы.

Распайку микросхемы усилителя можно найти в интернете.

Схема усилителя с указанием необходимых параметров деталей

Например, вот так выглядит схема усилителя на базе TDA2005.

Сборка

Так как в новом варианте остаётся только блок радиоприёмника, модулятор можно расположить в корпусе. Если все контакты соединены верно, то включение «AUX» или «Tape» переадресуется модулятору.

Как сделать поддержку USB и при этом оставить старый (рабочий) плеер

Что сделать, если требуется кассета

Иногда электроника старого кассетника настраивается так, что играть он может, только когда кассета вставлена. В случае модернизации играть будет нечему. Решением будет найти в сети схему своего кассетника и выяснить, какая перемычка зажимается вставленной кассетой. Закрывают перемычку, и магнитола будет «уверена», что кассета находится на месте.

Древняя автомагнитола, лежащая на полке в кладовке, прослужит ещё не один год. Вместо покупки новой — добавьте старой поддержку USB.

• https://xn--100—j4dau4ec0ao.xn--p1ai/kak-sdelat-usb-vxod-na-starom-magnitofone-ili-muzykalnom-centre/
• https://autotuning.expert/magnitola/kak-podklyuchit-fleshku-esli-net-usb-vhoda.html
• https://carnovato.ru/kak-podklyuchit-usb-k-magnitole/

Флеш карта

Носитель видео и звуковой информации, сменивший технически морально устаревшие CD – диски. Отличается большим объемом встроенной памяти.

Подключить USB к магнитоле без USB, в связи с его отсутствием в штатной комплектации, можно несколькими способами.

Внешне очень похожие, USB — адаптеры могут различаться по разъемам на кабелях соединения. В зависимости от марки и модели автомобиля.

Второй, это USB и Bluetoth, как универсальное подсоединение.

Подключение USB своими руками

Для этого вам понадобится любой дешевый (китайский) плеер MP-3, читающий информацию с флеш — карт памяти, с разъемом для наушников.

Извлекаем магнитолу из передней панели, разбираем снимаем CD привод, провод с положительным (плюс) питанием от плеера, припаиваем к контакту дискового проигрывателя, в точке где после включения находится напряжение. Таким же образом производим переподключение звука. Выход MP-3 на AUX вход магнитолы, соединяется проводом. Электронная плата MP-3 плеера, вмонтирывается в тело штатной аудио системы автомобиля. После снятия CD-привода, там освобождается вполне достаточно места. Главное подсоединение, это правильность и аккуратность при проведении подключений. Для предотвращения возможности замыкания электропроводки. Кнопки отвечающие за управление функциями МП плеера, переводят на аналогичные им от CD чейнджера.

После проверки правильности, последовательности и надежности всех контактных соединений, автомагнитола собирается и устанавливается, в обратном порядке. И вы получаете возможность для подключения, прослушивания музыки с флешки и других цифровых устройств.

Подготовка к работе

Перед тем как будет начата установка оборудования, необходимо запастись вспомогательными материалами. Такой набор зависит от имеющейся модели аудиотехники. В некоторых случаях достаточно использовать старенький MP3-плеер, в котором имеются соответствующие разъемы для подключения. Нередко, кроме USB-коннектов, в штатную автомобильную магнитолу удается добавить разъем для карт памяти, который предусмотрен в плеерах. Это позволяет расширить функционал мультимедиа. Подключение USB к устаревшей аудиосистеме некоторые умельцы проводят благодаря плееру, подключающемуся через прикуриватель. В этот гаджет встроено популярное гнездо для флешек, а информацию он передает на фиксированную частоту радио FM. Обычно из его корпуса вынимается электронная начинка и подключается с помощью пайки в автомобильный кассетник или к дисковой магнитоле.

Что представляет собой USB-вход на магнитоле

Развитие цифровых технологий вынуждает пользователей идти в ногу со временем. Это значит, что появляются прогрессивные носители информации. Пластинки заменяют бобины, на их место приходят компакт-кассеты, далее появляются лазерные диски, сменяющиеся флеш-накопителями разных типоразмеров. В результате меломан вынужден приобретать все новые воспроизводящие устройства. Однако выход из такой ситуации – усовершенствование имеющейся техники под передовые технологии. Например, на магнитолу, вмонтированную в автомобиле, достаточно подключить актуальное входное гнездо, чтобы дать аппаратуре прогрессивный функционал. Перед тем как самостоятельно сделать выход USB для своего авто, нужно ознакомиться с возможностями установленной магнитолы. Это позволит выбрать оптимальное решение для конкретной модели звуковоспроизводящей электроники.

Купить ФМ-модулятор для авто: автомобильные FM-трансмиттеры в машину

Что такое ФМ-трансмиттер и как он работает?

FM-трансмиттер (он же — ФМ-модулятор) — это компактное приспособление, которое вставляется в 12-вольтную розетку прикуривателя и воспроизводит звуковые файлы с разных источников. Это может быть:

• USB-флешка;
• SD- или microSD-карта памяти;
• мобильное устройство, подключенное по bluetooth;
• смартфон или планшет, подключенный через USB-MicroUSB кабель;
• AUX-кабель.

Музыкальный контент в mp3 и других форматах FM-модулятор автомобильный транслирует на любой незанятой ФМ-частоте. Этот сигнал, в свою очередь, ловит и воспроизводит через динамики обычное автомобильное радио. Управлять аксессуаром можно с пульта, который есть в комплекте у большинства устройств такого типа.

FM-модулятор mp3 в прикуриватель купить имеет смысл в том случае, если в Вы не горите желанием покупать новую дорогую магнитолу, но хотите слушать музыку с флешки, телефона, карты памяти или другого цифрового носителя. Всё, что для этого потребуется, — обычный автомобильный радиоприёмник и, собственно, трансмиттер автомобильный.

Как выбрать и купить модулятор в машину?

Поддержка различных способов хранения данных. В поиске подобных устройств наши клиенты чаще всего хотят купить ФМ-модулятор с флешкой от прикуривателя, но, на самом деле, музыка с USB-флешки — это лишь один из вариантов. В зависимости от модели аксессуар может также поддерживать передачу данных по блютуз, AUX, по USB-кабелю с телефона или планшета, а также считывать музыку с карты памяти (SD или microSD). Посмотрите, какие форматы подключения поддерживает понравившийся Вам аксессуар и выберите оптимальный вариант.

Наличие пульта или дисплея. Сам по себе ФМ-модулятор в прикуриватель авто очень компактный, поэтому переключать треки и выполнять другие действия с помощью его кнопок может быть неудобно. По этой причине многие аксессуары снабжены небольшим пультом для управления всеми функциями

Важно, что пультом смогут пользоваться и пассажиры на заднем сиденье. Некоторые модели вместо пульта снабжены дисплеем — кому-то, возможно, такое решение покажется более удобным.

Провода для подключения к смартфону в комплекте

Автомобильный ФМ-трансмиттер, купить который Вы можете на этой странице, может быть укомплектован шнуром USB-microUSB для телефона или даже кабелем с разветвителем, на котором есть штекеры как для МикроЮСБ, так и для iPhone, а также широкий порт для планшетов (например, Samsung Tab).

Конструкция. Обычно такие аксессуары представляют собой неразъемное и неповоротное приспособление, но некоторые модели имеют регулируемую головку, которую можно наклонить под комфортным углом к водителю. Есть и более совершенные конструкции с кронштейном или гибкой «ногой»: их можно поворачивать в любом направлении одним движением руки.

Цвет и стиль. Довольно сильно отличаются автомобильные FM-модуляторы, купить которые можно в нашем каталоге, и по дизайну. Отличается расположение кнопок, стиль оформления и, конечно, цвет. В продаже есть белые, чёрные, серые и даже голубые модели. Интересно смотрятся и аксессуары, стилизованные под конкретный бренд — например, Mercedes.

Что такое USB-вход на автомагнитоле

Немало автовладельцев сталкиваются с ситуацией, когда штатная магнитола в машине не читает музыку с флешки. И вся проблема в том, что в устройстве попросту отсутствует USB вход, т.е. он изначально не предусмотрен. При этом такая ситуация актуальна не только для старых авто, но и на современных иномарках нередко можно встретить такую отличительную особенность. Практически каждый согласится, что музыку в машине хочется слушать без каких-либо ограничений, а на CD диск много не запишешь. Да и диски в машине на сегодняшний день — это как-то неудобно и несовременно. Как же быть, есть ли решение вопроса? Ведь замена магнитолы, удовольствие не самое дешёвое и далеко не каждому по карману. Ниже постараемся детально разобраться в ситуации и найти оптимальное решение.

На фото приведен пример штатной магнитолы Audi TT со входом USB, но даже сегодня есть некоторые автомобили, магнитолы которых не имеют разъем USB

Как слушать музыку через прикуриватель?

Чтобы понять, каким образом работает переходник для музыки в прикуриватель для машины, необходимо чуть-чуть углубиться в теорию.

Если автомагнитола не поддерживает Bluetooth, не читает флешку и не имеет AUX разъема, на помощь придет специальный прибор, называемый FM-трансмиттером.

Главная его функция – преобразовывать цифровой сигнал в радиоволны. Вам остается лишь настроить нужную волну, поймать ее на магнитоле и, музыку с телефона можно будет слушать, словно через радио.

Таким образом, музыка от прикуривателя для авто работает так: вы включаете FM-адаптер, подключаете к нему носитель с музыкой (через Mini Jack, Блютуз или АУКС), выбираете частоту вещания, включаете воспроизведение и ловите данную волну на радио своей магнитолы.

FM-модуляторы бывают разные, ниже мы приведем ТОП-5 самых популярных на Яндекс Маркете. Какими возможностями могут быть оснащены такие адаптеры?

• Наличие встроенного Bluetooth модуля;
• Устройства могут иметь различный радиус действия;
• Иногда встречаются модуляторы, оснащенные модулями для подзарядки гаджетов. Таким образом решается проблема с занятым прикуривателем;
• Поддержка разных форматов аудио;
• Наличие мини гарнитуры;
• Пульт управления в комплекте;
• И т.д.

Понятно дело, чем большим функционалом оснащен трансмиттер, тем дороже он стоит.

Модулятор: как подключить и использовать

FM-молдулятор и ПДУ к нему

FM-модулятор — девайс, умеющий передавать сигнал с флешки (а также карты памяти) по радиоканалу. В общем случае он втыкается в гнездо прикуривателя, настраивается на определённую частоту. Эта же частота настраивается на приёмнике магнитолы. Вы (и сосед поблизости) можете слушать музыку с флешки. Но для крупного города, где радиодиапазон забит под завязку, можно поступить иначе: установить модулятор прямо в магнитофон. Как это сделать?

Для работы понадобятся:

• паяльник;
• набор экранированных проводов (можно брать обычные, но экранированные дадут лучшее качество (достаточное количество провода будет в исходной магнитоле);
• Модулятор (можно использовать любой мп3-плеер). Плюсом модулятора является наличие ПДУ, а также встроенный преобразователь питания;
• сама магнитола;
• преобразователь напряжения 12 — 5 в.

Питание

1. После разборки магнитолы отсоединяют лентопротяжку или плеер для дисков.

Разберите свою автомагнитолу

Извлеките схему из корпуса

Питание подвести к контактам питания магнитолы

Зачем подключать USB

Музыка в автомобилях появилась ещё в 70 годах прошлого века. Сначала это были простые радиоприёмники с небольшим диапазоном принимаемых волн, и ставились они только на представительские «Волги». Владельцу средних «Жигулей» такая роскошь долгое время была недоступна. С развитием промышленности к радиоприёмнику добавили кассетный магнитофон, который впоследствии заменили на поддержку дисков, Впоследствии появился даже CD-ченджер. Самые новые автомобили имеют магнитолы с возможностью прослушивания музыки c USB.

Разъём под USB находится в правом нижнем углу

Но прежде чем говорить о такой модернизации, давайте разберёмся.

Питание гаджетов в автомобиле: какие нестандартные шнуры и переходники могут пригодиться

Китайские производители электроники и гаджетов порой радуют нестандартными ходами. В том духе, что порой натыкаешься на такие штуковины, что и не подумал бы об их существовании… А когда увидишь – понимаешь, что именно такое тебе и было нужно!

5 вольт USB-«папа» – 12-вольтовая розетка «мама»

Вот, к примеру, странный на первый взгляд шнурок… С одной стороны у него штекер USB-«папа», а с другой – стандартное автомобильное гнездо под прикуриватель, 12-вольтовая розетка «мама». Посередине на шнуре – небольшой блок-коробочка, который преобразует 5 вольт USB в 12 вольт бортсети.

Для чего может понадобиться столь странный кабель? Для питания слабеньких по потреблению тока 12-вольтовых автомобильных гаджетов со штекером в прикуриватель ВНЕ автомобиля или в автомобиле с выключенным зажиганием. Например, если нужно оставить в запаркованной и запертой машине работающий видеорегистратор – когда, скажем, кто-то повадился вам пакостить на стоянке. Обычно прикуриватель отключается вместе с зажиганием, но запитать регистратор в запертой машине можно от USB-гнезда любого пауэрбанка через такой вот кабель-конвертер.

Главное при использовании этого кабеля-переходника – понимать, что максимальный выходной ток ограничен, и включать через него можно лишь маломощные приборы с потреблением тока до одного ампера. То есть включить через него от пауэрбанка вне машины кружку-кипятильник или подогреваемую накидку на сиденье не получится. В лучшем случае – не потянет, в худшем – сгорит.

Вариант с адартером

Адаптер работает не только с USВ, а и с картами памяти

Гнездо на задней стороне может быть у большинства заводских магнитол. Вся работа сводится к нескольким действиям:

1. вытаскивают магнитолу из авто;

2. отсоединяют разъём проигрывателя дисков;
3. на его место включают USB-адаптер.

Адаптер можно положить так

Плюсы такого решения:

• Магнитола «решит», что вы просто сменили плеер. Соответственно, если магнитола поддерживает воспроизведение MP3 c диска, она сможет играть его и с флешки.
• Некоторые адаптеры, кроме поддержки USB, имеют поддержку карт памяти. Можно вытащить карту из смарта, о котором писали выше, и вставить в такой адаптер.

Но есть и минус

Протоколы управления у разных автомобилей различны, поэтому при смене авто, скорее всего, придётся менять и адаптер. Но при покупке новой машины этот вопрос не так уж и важен.

Модулятор

Подключение USB к штатной магнитоле можно доверить специалистам, а можно сэкономить и провести операцию самому. Желающим осуществлять прослушивание любимой музыки с флешки на помощь может прийти специальный модулятор. Он представлен устройством, который передает информацию с карты памяти или флеш-карты по радиоканалу.

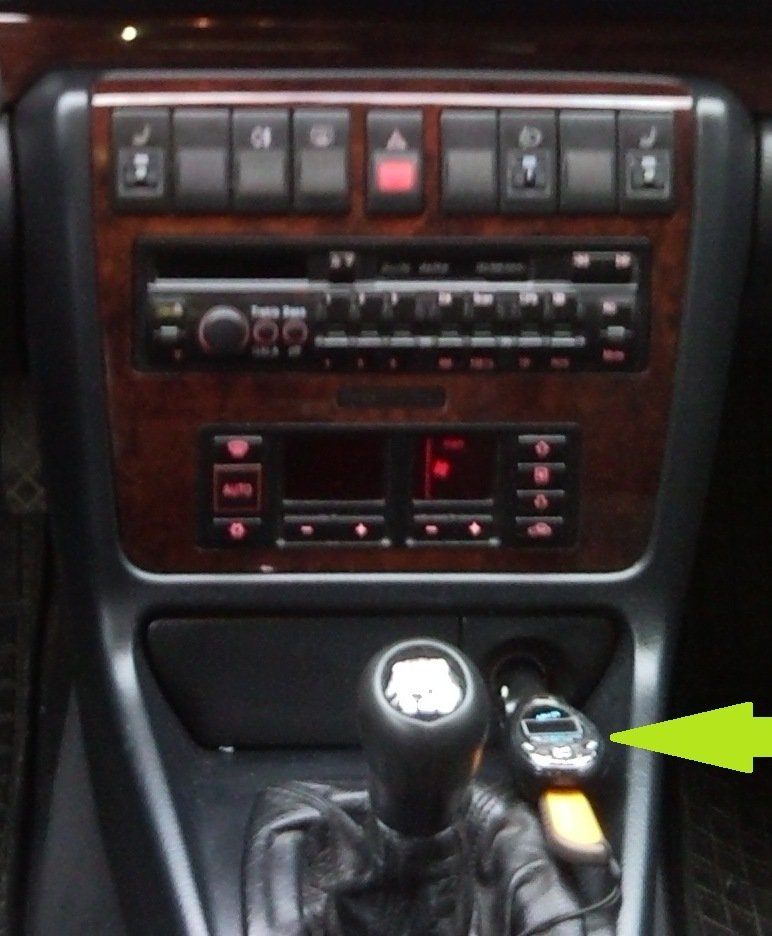

Девайс нужно воткнуть в прикуриватель и настроить на необходимую частоту, которая также настраивается и на магнитоле. После этого можно наслаждаться музыкальными файлами с носителя. Если же радиодиапазон сильно засорен, наиболее эффективно будет встроить модулятор в магнитофон. Чтобы сделать это, понадобятся:

Вначале разбирают магнитолу и отсоединяют лентопротяжку или дископроигрыватель. Затем из модулятора извлекают микросхему. Плюс питания FM-модулятора необходимо припаять к плюсу магнитолы. При включении должно появиться 12В. Потом нужно подвести питание к аналогичным контактам на магнитоле. Причем минус должен контактировать с минусом. Понадобится удлинитель, чтобы вывести USB на панель.

Следующий этап заключается в том, чтобы соединить аудиовыход модулятора и вход магнитолы при помощи экранированного провода. Если устройство старое и входа нет, сигнал придется подавать на предварительный усилитель напрямую. Искать его нужно, ориентируясь по экранированному проводу головки. Если все подсоединено верно, через AUX или Таре модулятор заработает.
