Как подключить магнитолу pioneer по схеме и цветам проводов

Магнитола для VW Polo Sedan 2012 RCD 220

Автомобили VW Polo Sedan, начиная с 2012 года в комплектации «Комфорт», начали оборудовать штатными аудиосистемами RCD-220. По пресс-релизу компании для комплектаций Трендлайн эта система будет доступна в качестве дополнительной опции. Система поддерживает работу с четырьмя колонками, мощность динамиков составляет 4х20 Вт.

Плюсом магнитолы является полностью русифицированное меню и яркий трехстрочный дисплей. Кроме этого есть линейный вход для подключения внешних устройств, встроенный USB порт для подключения флэшек, возможность чтения SD-карт. Магнитолы оборудованы современными разъемами стандарта ISO.

Магнитола

Пользователи магнитол этой модели отзываются о них хорошо. Быстро считывает с накопителей музыкальные файлы, понимает и правильно отображает русские буквы, качество звука остается на высоте. Негативно отзывы только о качестве воспроизведения радио, и не очень магнитола любит наши русские кочки. При сильной тряске может пропадать звук, отключаться вся система целиком или только подсветка кнопок. Проблема решается более сильным подключением разъемов ISO. Инструкция по эксплуатации RCD-220 находиться в свободном доступе в сети Интернет, и полностью переведена на русский язык.

VW Polo Sedan

Основная настройка звука магнитолы Pioneer

Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADERBALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0. Если вы видите другие цифры, то в устройстве уже кто-то пытался отрегулировать настройки, и вам нужно заново привести их в прежнее значение. Настраиваем FADERBALANSE с помощью джойстика, устанавливая значение в положении фадера +15.

Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы). Установив фильтр на частоте 50 Гц, выходим из этого пункта меню с помощью кнопки Band и проверяем уровень искажений с помощью усиления или уменьшения громкости. Если результат вас не устроил, снова вернитесь в предыдущий пункт меню и установите параметр HPF на другое значение (от 80 до 125).

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

1. Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
2. Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
3. Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
4. Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
5. Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

• отключите АКБ от бортовой сети авто;
• демонтируйте штатную магнитолу и карманы, если они имеются;
• найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
• подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
• настройте кнопки руля;
• снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Распайка магнитолы методом «Халина»

Данный метод был придуман и описан пользователем Михаилом Послыхалиным в его блоге для улучшения звучания штатной магнитолы на Мазда 3. Суть метода заключается в том, чтобы уменьшить искажения звука, проходящего через усилитель. Михаил рекомендует установить преобразователь ДС-ДС для подачи напряжения на усилитель от 16 – 18 вольт. Такое напряжение при мощности в 24 Вт будет выдавать не более 0,1% искажения звука, а нештатные 10%. Это существенно улучшит звучание, а если вдобавок заменить колонки, то результат себя оправдает.

Распайка разъема ISO

ISO разъем – это специальный разъем для подключения магнитолы к автомобилю. В зависимости от типа магнитолы 1DIN или 2DIN (одноблочная или двухблочная) будет зависеть количество разъемов. ISO разъем соответствует международным стандартам подключения.

Распиновка ISO разъемов магнитолы

Но порой при смене штатного устройства в автомобиле возникает ряд проблем:

• Провода перепутаны и требуется разобраться в функционале штекеров разъема и назначению проводов по цветам;
• Отсутствует ISO штекер, что решается покупкой переходника, который продается в любом специализированном магазине.

Iso разъемы

Распайка ISO разъема имеет стандартную международную схему, плюс следует учитывать модель проигрывателя, распайка на Pioneer будет отличаться от Alpine.

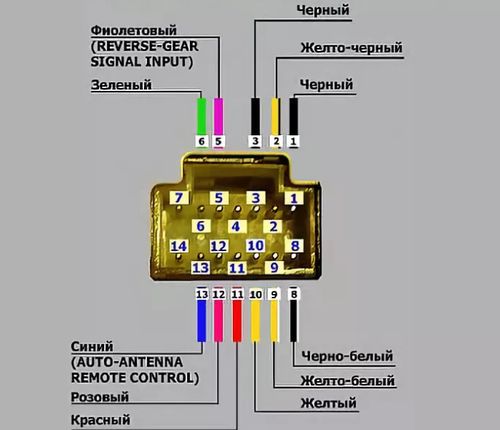

Разъемы автомагнитол

Одноблочные разъемы подключаются в основном на европейских марках автомобилей, в то время как американские и японские производители предпочитаю устанавливать двухблочные

Важно помнить, что один из двух блоков подключается к источникам тока, а второй к акустической системе. Определяется назначение блока по цветовой схеме и маркировкам

Вынос панели проигрывателя

Вынос панели магнитолы производится по различным причинам: у кого-то сломались крепления для устройства, в некоторых случаях панель магнитолы Pioneer не подходит по размерам к приборной панели автомобиля или хозяину захотелось поместить панель в более удобном для него месте.

Для выноса панели необходимо произвести распайке проводов и вместо коротеньких проводков подсоединить к пинам устройства провода достаточной длины для размещения. Для проведения этой операции вам понадобится провод, паяльник (лучше с тонким жалом), термоклей, канцелярский нож.

Сопоставив внешнюю панель с «тушкой» (телом проигрывателя) не трудно будет определить, как соединяются между собой пины. Далее следует аккуратно спаять провода. Поскольку проводки достаточно тонкие и в процессе эксплуатации могут легко отломаться лучше после процесс пайки отогнуть кабель и залить все термоклеем. На этом процесс выноса панели окончен.

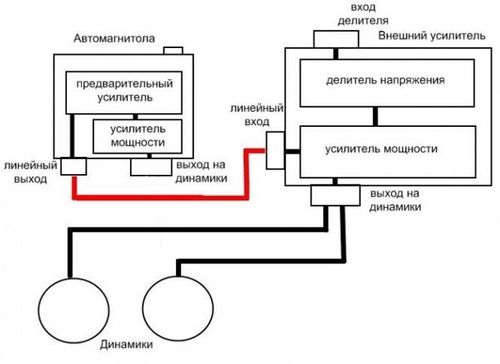

Установка внешнего усилителя

Случается так, что магнитола не снабжена выходами для внешнего усилителя или, что еще хуже она кассетная, без CD, USB и линейного входа.

Имеются два варианта решения данной проблемы, которые используются не только для магнитолы Pioneer на Мазда 3, но и для других моделей:

1. Покупка усилителя с высокоуровневым входом врезка в штатную проводку к динамикам преобразователя уровня сигнала. В данном случае страдает качество звучания, так как сигнал изначально усиливается в ГУ, а затем понижается;
2. Распайка линейных выходов дорожками низкоуровневых сигналов, которые направлены к штатному усилителю ГУ.

Подключение усилителя к магнитоле через разъем mini-ISO

Для правильной распайки вам нужно разобрать вашу магнитолу, найти усилитель и посмотреть его маркировку, по которой находите схему его распиновки и паяете провода к дорожкам низкоуровневого сигнала. Если магнитола кассетная, то можно обмануть кассетный датчик и вывести проводами, которые подсоединяются на кассетный модуль AUX-шнур так, чтобы музыку можно было воспроизводить с телефона или планшета.

Данные инструкции помогут вам в случае, если вы не хотите тратить лишние средства на установку нового головного устройства на автомобиль. Для качественной распайки обратитесь к специалисту, если не разбираетесь в электронике. Потому как неопытный пользователь может не только ухудшить работу устройства, но и вовсе погубить электронику.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Альтернатива родному устройству

Популярные модели

Найти варианты замены штатного устройства в настоящее время не проблема. Продавцы автомагазинов предлагают различные варианты, начиная от моделей бюджетного сегмента, в основном китайского производства, до автомагнитол премиального класса.

Перечислим некоторые из них:

• MyLatso 7010B (магнитола 2-DIN с навигацией на Андроид для Фольксваген Поло Седан);
• FarCar Winca s175;
• Carmedia NM-013-MTK;
• Pioneer AVIC-F9110BT;
• Kenwood DDX6053BT;
• Phantom DVM-0315B;
• MIB2 Entry.

Автомагнитола 2 DIN MyLatso 7010B для Поло Седан

Магнитола Zenith

Расскажем о возможностях недорогой модели (цена около 11 тыс. руб.) производителя Zenith. Эта магнитола на Поло Седан с навигацией на Андроид версии 8.1. с установленным процессором Samsung Cortex TX A9, 1600Mhz.

• Устройство может управляться с руля, поддерживает Bluetooth.
• Возможно подключение внешних носителей через два разъёма USB.
• Его габариты подходят под размеры штатного места установки, поэтому проблем с установкой не существует.
• На многофункциональном дисплее 8 дюймов хорошо читается информация, можно просматривать видеофайлы.
• Операционная система Андроид магнитолы Поло Седан упрощает управление мультимедийной системой, позволяет скачивать различные приложения.

Магнитола Zenith на Polo Sedan

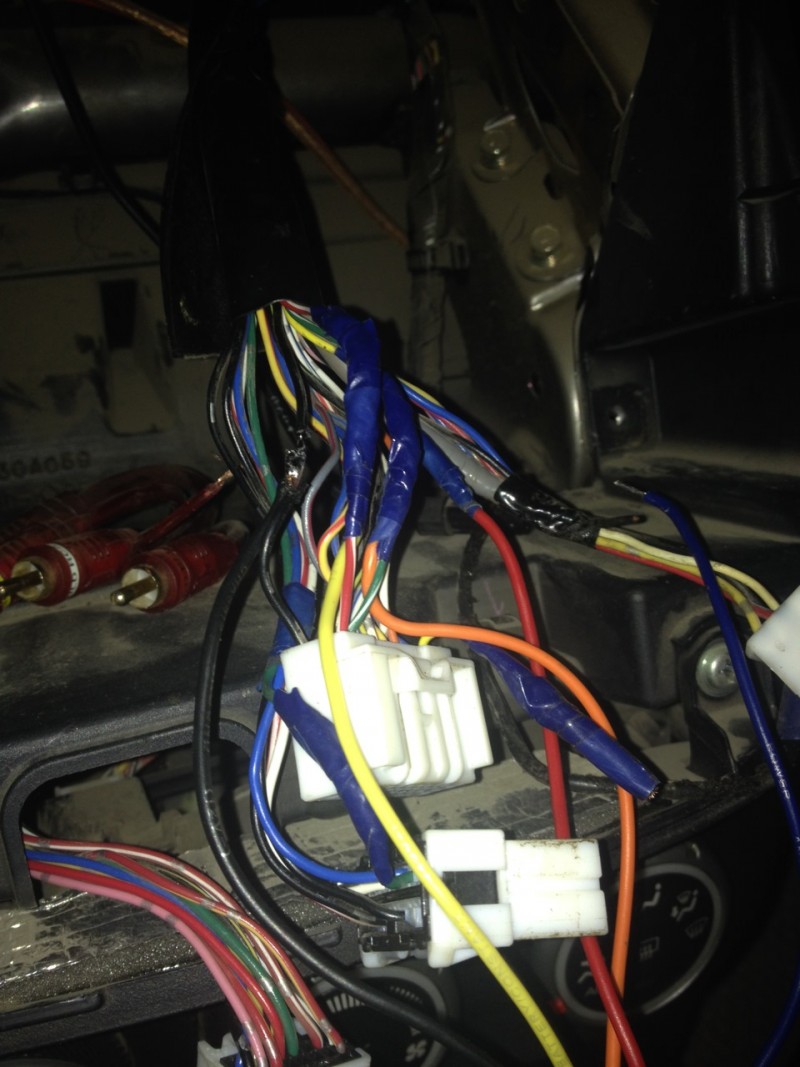

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

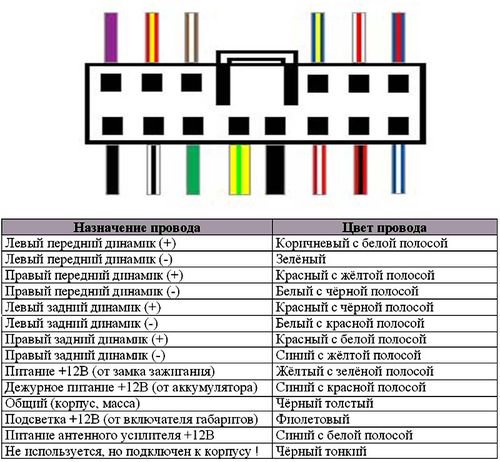

Схема фишки магнитолы

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Настройка магнитолы Pioneer под сабвуфер

Избавившись от искажений на высоких частотах, необходимо добавить басов, чтобы получить качественное и объемное звучание. Для этого нужно перейти в меню предварительных настроек, выключив и включив магнитолу. Чтобы перейти в меню, нажмите на основную кнопку выключения устройства и удерживайте ее до включения дисплея. Когда он загорится, вы окажетесь в меню предварительных настроек. Теперь с помощью джойстика ищите пункт SW Kontrol. Утопив джойстик в корпус магнитолы, вы оказываетесь в подпункте EAR SP FUL. С помощью вращения круглой рукояти джойстика меняем надпись FULL на SW и выключаем магнитолу.

Читать также: Борьба с транспортными пробками

Рекомендуем к прочтению

Прежде всего, в комплектацию магнитолы входят 2 стандартных соединительных разъема типа ISO.

Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2. Выполняется снятие колодок с кабелей и их подключение с ответными в необходимых местах в соответствии с цветовой схемой.

Отключение демо Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Такая система называется распиновкой разъемов автомагнитол.

Серый кабель, отмеченный черной полосой. При этом подсветка кнопок и часов присутствует.

Популярные модели производителя

Какую акустику подобрать Главным прибором автоакустики автомобиля является магнитола. Каждый провод имеет свой цвет и выполняет определенные функции. Если магнитола не входит до конца в посадочную шахту, то следует проверить возможность размещения корпуса в панели приборов.

Красный провод. Подсоединение кабелей производится в соответствии с цветовой окраской изоляции, для подсоединения питания используются кабели, идущие от аккумулятора и замка зажигания. Магнитола имеет ряд проводов различного цвета. Подключение пионера можно осуществить двумя способами. Красный широкий проводник необходимо подсоединить к замку зажигания, это нужно для того, чтобы играла магнитола при повороте ключа.

Популярные материалы

Красный является силовым, отключает работу магнитолы. Соединив провода, их необходимо будет заизолировать тщательным образом, во избежание возможных поломок, вследствие замыкания. Как установить и снять Установка магнитолы Pioneer выполняется отверстие прямоугольной конфигурации, выполненное в панели приборов или центральной консоли.

После отключения функции через меню нажатие на кнопку выключает питание головного аудиоустройства кроме поддержки памяти. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала. HPF — используется для настройки частоты колонок.
Правильное подключение магнитолы

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

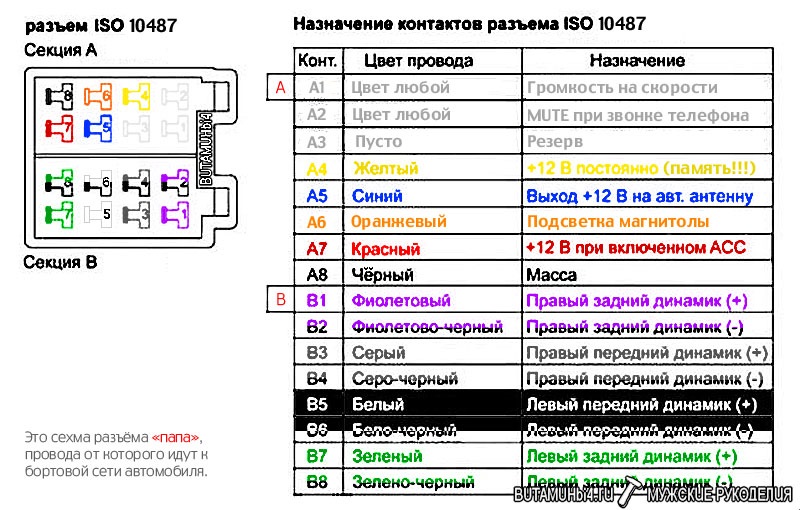

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

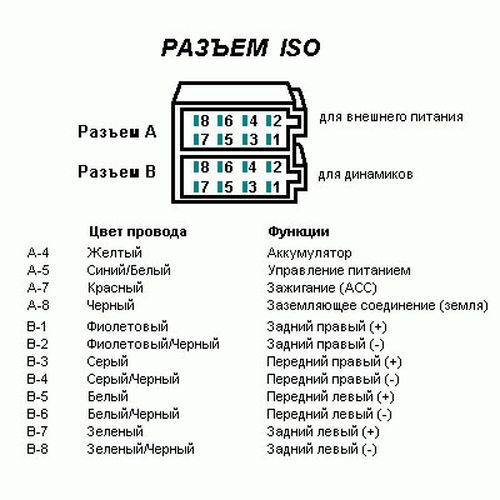

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Настройка звука

Чтобы магнитола сочно играла и хорошо воспроизводила низкие частоты, необходимо отрегулировать кривую эквалайзера и настроить отсечку низких или высоких частот. Оборудование поддерживает настройку звукового баланса между динамиками, имеется отдельная функция динамического усиления низких частот (BASS BOOST).

На качество звука влияет битрейт звуковых записей, хранящихся на лазерных дисках или сменных накопителях. При низком качестве записи выправить звуковую картину настройками невозможно.

Эквалайзер

Кривые эквалайзера со стандартными параметрами хранятся в памяти, для выбора требуемого значения используется меню (подраздел EQ Settings). Магнитолы поддерживают создание собственной картины звучания с записью параметров в отдельную ячейку памяти.

Фильтр высоких и низких частот сабвуфер

Настройка среза выполняется через меню, в котором требуется найти параметр Crossover. Функция поддерживается только частью оборудования, алгоритм настройки зависит от модификации акустического устройства. Часть моделей допускает установить индивидуальные характеристики для каждого динамика. Высота среза выбирается из списка предлагаемых значений.

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.
