Как подключить магнитолу в машине схема проводов sony xplod

Монтаж автомагнитолы и как ее снять

После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:

• Подключение динамиков. Для этого используют многожильный акустический провод с сечением 2-4 мм. Динамики снабжены 2 клеммами различных размеров. Широкая шпилька подсоединяется к плюсу, узкая — к минусу. Длина проводов должна быть минимальной, в противном случае качество звука будет ухудшаться. Рекомендуется подключать 4 динамика — 2 задних и 2 боковых.
• Подключение антенны. Эта часть системы дает возможность прослушивания радио. Если штатная антенная отсутствует, рекомендуется купить активную. Установить ее несложно. Антенну приклеивают к лобовому стеклу автомобиля. После этого ее нужно подключить к проводу белого цвета, помеченному маркировкой REM или AMP.

Снять автомагнитолу можно следующим образом:

• с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
• наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
• вывинчивают шурупы, расположенные над консолью системы климат-контроля;
• убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).

После выполнения указанных работ аудио устройство можно вытащить.

Плюсы и минусы девайса

В заключение предлагаем ознакомиться с основными достоинствами и недостатками аудиосистем Sony.

Сначала рассмотрим плюсы:

1. Основное преимущество — это название бренда. Как сказано выше, Sony — это всемирно известная компания, которую знает практически каждый. Известность бренда попросту обязывает компанию выпускать только качественную продукцию.
2. Производитель предлагает потребителям большой выбор моделей, так что практически каждый потребитель сможет выбрать тот вариант, который подойдет ему больше всего. Также следует отметить, что покупателям предлагаются разные системы в соответствии с функционалом, а также стоимостью. При ограниченных финансовых возможностях можно сделать выбор в соответствии с имеющимся бюджетом.
3. Все современные автомагнитолы оборудуются широким функционалом, который позволяет повысить комфорт. Например, девайс может быть оснащен GPS-навигатором либо ТВ-тюнером. Нужно отметить, что такие опции более характерны для дорогих устройств.
4. Практически каждая система имеет большой функционал, позволяющий подстроить автомагнитолу под свои потребности.
5. Как утверждают отзывы потребителей, магнитолы Sony обладают довольно простой и удобной платформой для управления и использования. Если есть необходимость, большинство моделей позволяют синхронизировать магнитолу с мобильным девайсом (автор видео — Саня Белоус).

https://youtube.com/watch?v=bHv058BzElE

Теперь вкратце о минусах:

1. В соответствии с основными неисправностями, одним из недостатков является низкокачественный пульт. На практике это устройство ломается часто.
2. Если подключение и настройка аудиосистемы будет неправильно, качество выдаваемого звучания будет достаточно низким.
3. Огромное количество подделок Sony на рынке. Есть вероятность, что покупая магнитолу, вы купите подделку, которая не сможет похвастаться преимуществами, описанными выше. Рекомендуем покупать магнитолы у проверенных продавцов.

Цена вопроса

Что касается стоимости, то самые дешевые модели Sony на сегодняшний день стоят около 3 тысяч рублей. Аудиосистемы средней ценовой категории обойдутся покупателю примерно в 5-10 тысяч рублей.

Условия пользования

Пожалуйста, прочтите следующие условия.

Перед использованием Службы загрузки руководства по эксплуатации изделия на данном сайте Вам нужно согласиться со следующими “Условиями пользования.

Условия пользования

Руководства по эксплуатации изделий на данном сайте имеют авторское право Clarion Co., Ltd. Несанкционированное распространение их содержания полностью или частично запрещено законом. Вы можете распечатать один экземпляр для собственных, не коммерческих нужд.

Список опечаток и подобные материалы иногда входят в комплект изделия как дополнения к руководству по эксплуатации изделий, однако не все такие материалы размещены на данном сайте.

В принципе, руководства по эксплуатации изделий, размещённые на данном сайте, отражают состояние вещей на момент первой продажи изделия. Содержание руководств по эксплуатации изделий может изменяться без уведомления в зависимости от изменений в характеристиках изделий или правилах, и может отличаться от конкретно Вашего изделия или руководства по его эксплуатации. При наличии различий в характеристиках Вашего изделия и руководства по его эксплуатации на данном сайте, если у Вас возникают вопросы относительно содержания на данном сайте, пожалуйста, свяжитесь с Службой Потребителя.

Кроме того, если руководство по эксплуатации конкретного изделия редактируется, то отредактированная версия может быть размещена на данном сайте без предварительного уведомления. Однако руководства по эксплуатации изделий на данном сайте не обновляются с каждым изменением руководств по эксплуатации для конкретных изделий.

Упомянутые в руководствах по эксплуатации модели на данном сайте могут быть недоступны в продаже из-за прекращения их производства или по другим причинам.

Данный сайт не содержит руководств по эксплуатации для всех изделий, продаваемых компанией Clarion. Если Вы не можете найти нужное Вам руководство по эксплуатации, пожалуйста, свяжитесь со Службой Потребителя и приобретите его. Может случиться так, что нужное Вам руководство по эксплуатации изделия будет невозможно приобрести из-за прекращения производства данного изделия или по другим причинам.

Данные руководства по эксплуатации предназначены в качестве ссылки для потребителей, купивших изделия Clarion. Они написаны с учётом того, что изделие уже куплено. В некоторых случаях Clarion может быть не в состоянии ответить на вопросы относительно этих руководств по эксплуатации, заданных теми, кто не купил изделия.

Clarion не будет нести ответственности за повреждения, связанные с использованием услуг на данном сайте или неспособностью их использовать (включая повреждения, вызванные повреждением данных, прекращением обслуживания, потерей информации о продажи и т. п.) даже если прежде было объявлено, что могут возникнуть такие повреждения или претензии от третьих сторон.

Данная служба может быть прекращена, а её условия могут быть изменены без уведомления.

Провода

Чтобы подцепить плюсовой провод, необходимо обладать определенной сноровкой. Непременно нужно запастись предохранителем, если собираетесь делать подключение магнитолы Sony CDX напрямую от АКБ

Особое внимание уделяем диаметру проводки. Он не должен быть меньше, чем разъем главного устройства

Если это выполнить невозможно, то тогда можно магнитолу подключить через прикуриватель. Но это следует делать только в самом крайнем случае. Чтобы минимизировать потерю энергии с АКБ, подключать нужно согласно порядку данных действий:

• Масса – это черный кабель, который идет от АКБ;
• Силовой либо плюсовой на двенадцать Вольт – это желтый кабель, который идет от АКБ;
• За сигнал на включение главного устройства от 33 (замок зажигания), отвечает красный кабель;
• Антенна на другие устройства – синий провод.

А вот если затронуть вопрос, какие ставить диоды, то в данном случае разницы нет, можно любы применять, типа КД522Б.

Разъем и различие по оттенкам

Если вы собираетесь самостоятельно подключать магнитолу Sony, то схема проводов в конечном итоге будет выглядеть следующим образом:

1. За память и питание головного устройства отвечает силовой провод желтого цвета. Поэтому, изначально его нужно присоединить как плюсовой;
2. Отключает работу головного устройства провод красного цвета, хотя он тоже силовой. Его необходимо подключить. Согласно инструкции, его нужно присоединить к замку зажигания. Если так сделать, то главное устройство при выключении зажигания также будет отключаться.
3. Не рекомендуется соединять плюсовые провода вместе. Если пренебречь этой рекомендацией, то автомагнитола будет постоянно работать, а это грозит быстрым обесточиванием АКБ, особенно когда мотор авто не работает. Подключение магнитолы Sony xplod (видео).

Если у вас машина марки ВАЗ, и вы хотите поставить в нее автомагнитолу Sony, например, GT200E, то можно это сделать так:

1. l Красный провод присоединяем к пятому контакту колонки БСК, а не к замку зажигания. Не смотря на то, что данная схема оригинальна, все же в ней присутствуют недостатки. Когда в авто сидит человек некоторое время, то чтоб он смог слушать музыку, нужно не вынимать ключ из зажигания. Да и при таком подключении расход электроэнергии увеличивается;
2. l Через обычную кнопку. Ее ставят на кабель, который имеет красный цвет ГУ. У нее обычный функционал – включить или выключить. ГУ работает постоянно при таком раскладе. Когда машина долгое время стоит, просто нажатием кнопки прекращаем поступление питания с АКБ.
3. l Через аварийку. Когда мы ее задействуем, то питание на ГУ будет идти по средствам постоянного плюса. Питание на ГУ подается через кабель красного цвета от замка зажигания. В этом случае схема будет иметь такой вид:

• С колодки часов плюс поступает после зажигания.
• От прикуривателя либо АКБ идет постоянный ток.
• С прикуривателя идет провод массы, который имеет черный цвет.

Когда в машине есть двухпроводных соленоид, срабатывающий на открытие или закрытие по средствам переменчивости полярности, то схема подключения магнитолы Sony CDX-s22 будет выглядеть так:

• При открытии дверей машины, происходит подача положительного заряда на реле P1 c соленоида. После того, как он срабатывает, идет забор питания с АКБ по средствам выводов своих контактов и реле P2. Тем самым присоединяя ГУ к питанию.
• Следовательно, когда дверь авто закрывается, цепочка обрывается, следовательно происходит отключение ГУ.

У этой схемы много минусов, в том числе за счет дополнительного реле наблюдается большой расход тока. Тем не менее, когда вы купили новое авто, или просто хотите сменить магнитолу, чтоб все сделать правильно, выберете оптимальную для вашего случая схему подключения, и в точности следуйте ей. Тогда у вас точно все получится.

На прошлом авто магнитола была подключена помимо замка зажигания. Как-то раз, на стоянке забыл её выключить, а точнее снять панельку (порой магнитола самопроизвольно включалось от малейшей вибрации). Утром прихожу, а мне сторож-таджик говорит: «Майфуна фсю нощ пел, камулятор наверна сель». Но, к счастью, обошлось. Машина завелась с полпинка. На нынешнем моём автомобиле попросил установить по схеме через замок зажигания, неудобно, конечно, но зато надежно. Всем удачи!

Источник



Замена штатной аудиосистемы

• 7010В и 7023В. Магнитола производства КНР. Самый дешёвый вариант обойдется примерно в 3 тысячи рублей. Оснащен 7-дюймовым экраном с разрешением до 800х480 и памятью 1 Гб. Работает под управлением ОС Windows CE.
• 7021G. Управляется ОС Windows CE 6. Семидюймовый экран с разрешением 800х480, процессор F1C500TM. Ориентировочная цена – 4-5 тысяч рублей.
• RK-A701. Китайская магнитола, экран 7 дюймов с разрешением 1028х600, 4-х ядерный процессор RK3188, 1 Гб памяти, ОС – Android 5. Цена – до 8 тысяч рублей.

• AD-UNI707. Производитель – Китай, ОС – Android 6, разрешение семидюймового сенсорного экрана – 1024×600, 2 Гб памяти, процессор – AllWinner Quad Core T3. Стоимость – до 13 тысяч рублей.
• Prology DNU-2630. Экран 6,2 дюйма с разрешением 800х480, отличается высокой скоростью работы, отличным звучанием. Средняя цена – не более 13 тысяч рублей.

• MEKEDE MKD. Магнитола на операционной системе Андроид, восьмидюймовый сенсорный экран с разрешением 1024х600, объем памяти – 2 Гб, стоимость – 16 тысяч рублей.
• NaviPilot DROID4. 8-дюймовый сенсорный экран, разрешение – 1024х600, память – 2 Гб, стоимость – 28 тысяч рублей.

DVM 2117IQ. Оснащена солидным процессором ARM11 600MHz, сенсорным экраном на 8 дюймов и операционной системой Windows. При цене более 30 тысяч рублей – только 256 МБ памяти, разрешение экрана – 800х400.

Для установки любой магнитолы на Ладе Весте потребуется переходная рамка для 2DIN магнитолы. Купить ее можно в любом автомагазине.

Установка штатной магнитолы

Глубина штатного посадочного места для ММС составляет 150 мм. Если габариты новой магнитолы будут превышать этот показатель, то с помощью ножовочного полотна или любого другого подобного инструмента потребуется спилить крепление в торпедо. Производитель заранее подготовил для подключения все колодки проводов.

Чтобы установить систему мультимедиа, необходимо убрать с торпедо пластиковую планку-заглушку. Сразу за ней находятся разъемы ISO, USB, AUX, а также Fakra – подключение антенны радио. Далее в отверстие вставляется штатная ММС или любая магнитола 1DIN. Сложнее обстоят дела с установкой 2DIN медиасистем – без доработок не обойтись.

Установка альтернативной ММС

Сначала нужно внимательно осмотреть посадочное место. В большинстве случаев установке 2DIN магнитолы на Ладу Весту помешает пластиковая перегородка в глубине. Эта перегородка должна быть убрана.

Для этого можно воспользоваться пилкой и наждачной бумагой для выравнивания поверхности. От штатной заглушки может понадобиться только рамка, с помощью которой будет подгоняться ширина. Для подключения используется стандартный разъем ISO, который есть на всех комплектациях Весты. Далее нужно включить магнитолу и поверить работоспособность режимов. Дополнительно к новой аудиосистеме рекомендуется установить динамики в дверные карты. Процесс не отнимет много времени.

Инструкция по применению

Вкратце о том, как осуществляется установка автомобильной аудиосистемы Sony своими руками:

1. Сначала производится монтаж автомобильных колонок для авто. Они устанавливаются в передние, а также в задние двери либо в полку.
2. Когда динамики будут установлены, нужно уложить провода к центральной консоли, где будет установлена сама аудиосистема. Провода от динамиков нужно прокладывать под пластиковой облицовкой салона, непосредственно под порогами. Чтобы не допустить проблем в будущем, уложите проводку так, чтобы на нее не воздействовали движущие части кузова.
3. После этого аудиосистема монтируется в торпеду — на центральной консоли имеется соответствующий разъем. Прежде чем установить магнитолу в него, сначала нужно вмонтировать шахту — железную рамку, она включается в комплектацию. После установки шахты нужно выгнуть так называемые лепестки, они расположены на торцевых частях, а также сверху и снизу, для этого используется отвертка.
4. Когда эти действия будут выполнены, осуществляется подключение всех разъемов и проводов, об этом мы расскажем ниже. Для подключения используйте инструкцию по эксплуатацию, идущую в комплекте.
5. Далее, нужно протестировать работу магнитолы. Если система работает нормально, то автомагнитолы устанавливается в шахту до щелчка, который будет свидетельствовать о ее успешной установке (автор видео — Stanislav Tarasov).

Основные аспекты подключения и настройки

Один из самых важных моментов касательно подключения — это подсоединение плюсового кабеля. Если вы решите подключить аудиосистему Sony к автомобильному аккумулятору, то данную цепь нужно будет защитить при помощи предохранительного элемента. В данном случае важен также диаметр кабеля — он должен быть не менее штекера установленной аудиосистемы. Если диаметр не соответствует, то магнитолу можно подключить к прикуривателю.

Чтобы снизить возможную утечку напряжения от аккумуляторной батареи, подключение осуществляется следующим образом:

• черный провод, который идет от аккумулятора — это заземление;
• желтый провод, который также идет от аккумулятора — это положительный контакт, 12-вольтное питание;
• красный провод обеспечивает активацию автомобильной магнитолы при включении замка зажигания;
• провод синего цвета (или сине-белого) необходим для подключения антенного адаптера либо прочих устройств.

В вопросе подключения динамиков нет ничего сложного. В комплекте к любой аудиосистеме идет подробная инструкция касательно подключения колонок — воспользуйтесь ею при установке. Что касается настройки, то она также осуществляется в соответствии с инструкцией.

Все про разъем подключения магнитолы различных моделей

Подключить магнитолу можно и самостоятельно, главное – разобраться, как это сделать правильно. Несмотря на различность видов магнитол и марок автомобилей, процесс подключения остается примерно одинаковый, но следует учитывать и некоторые тонкости дела.

Какие бывают разъемы?

Автомагнитолы по способу установки бывают:

• Стационарные. Такая магнитола устанавливается на заводе-изготовителе во время сборки автомобиля. Отличаются оригинальным оформлением и разнообразными размерами;
• Встраиваемые. Стандартно в комплекте имеется съемная панелька или шторка.

Подключать магнитолу нужно исключительно по инструкции. Неправильное подключение может привести к поломке не только самой магнитолы, но и автомобиля.

Если подключение магнитолы выполнено неверно, можно столкнуться с последствиями:

• Магнитола быстро разряжает аккумулятор;
• Искажается звук воспроизводимой музыки, появляются помехи или неконтролируемое отключение;
• Сбиваются все настройки.

Схему подключения можно найти на верхней крышке автомагнитолы.

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

Замена стационарной магнитолы

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту. Различия между ними в следующем:

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу Sony напрямую от АКБ, нужен обязательно предохранитель

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме: В данном случае:

*ЗЗ – замок зажигания

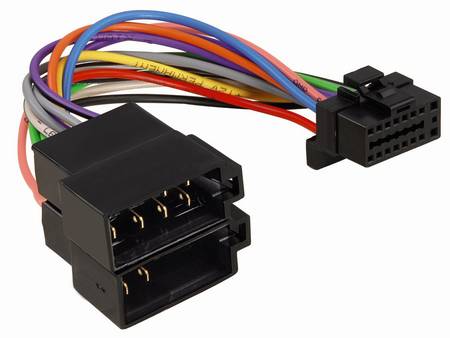

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется. Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

READ Как подключить сетевую карту в linux

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Особенности

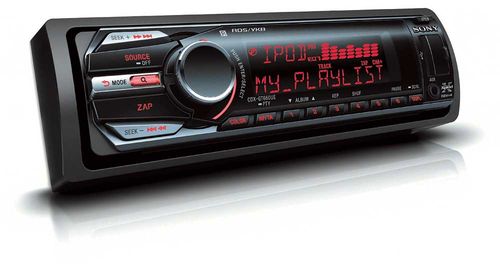

Автомобильная магнитола Sony CDX F7500 Все виды головных устройств, будь то автомагнитола Sony cdx g3100ue, gt660ue, а30, dsx, a32ue, xplod или любая другая, имеют свои особенности. Каждая из моделей обладает определенными характеристиками и функционалом.

Ниже мы рассмотрим особенности на примере одной из наиболее популярных среди потребителей модели gt660ue:

1. В этой автомагнитоле имеется USB-выход для подключения flash-накопителей, расположенный на передней панели.

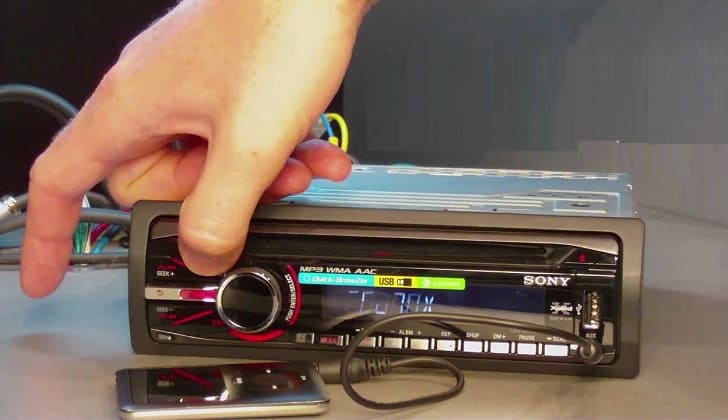

2. На фронтальной панели головного устройства можно найти AUX-вход, предназначенный для подключения мобильных устройств и плееров.
3. Наличие Quick-Browser, а также Zappin.
4. Модель gt660ue, как и многие другие, в том числе dsx, a35ue, a30, как сказано в инструкции по эксплуатации, оснащается мощным звуковым процессором.
5. Большой функционал, включающий в себя обширные настройки для эквалайзера и баса EQ7 и Rear Bass Enhancer.
6. Модель gt660ue характеризуется динамической тонкомпенсацией.
7. В этой модели Sony также присутствует возможность настройки временных задержек звучания.
8. Наличие русскоязычных ID3-тегов.
9. Огромный выбор вариантов подсветки кнопок, а также экрана устройства. В модели gt660ue имеется двенадцать заводских цветов, но при необходимости автолюбитель сможет настроить около 35 тысяч цветовых решений.
10. В комплекте к идет пульт дистанционного управления.
11. Передняя панель съемная.

Распиновка разъема

Подключение магнитолы с распиновкой разъема потребует от вас знания маркировки проводов, которая различается по цветам:

• Черный (GND или GROUND) – минус АКБ;
• Желтый (В+ или BAT) – плюс АКБ;
• Красный (A+ или ACC) – зажигание;
• Белый (FL+) – плюс переднего левого динамика;
• Белый полосатый (FL-) – минус переднего левого динамика;
• Серый (FR+) – плюс переднего правого динамика;
• Серый полосатый (FR-) – минус переднего правого динамика;
• Зеленый (RL+) – плюс заднего левого динамика;
• Зеленый полосатый (RL-) – минус заднего левого динамика;
• Фиолетовый (RR+) – плюс заднего правого динамика;
• Фиолетовый полосатый (RR-) – минус заднего правого динамика;

Парные (одного цвета, где один из пары полосатый) провода являются акустическими

Важно не перепутать полярность в процессе подсоединения, иначе возникнут проблемы с басом

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки. Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле.

Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

Смотрите »  Как подключить и настроить сабвуфер Mystery (Мистери)

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели.

Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками. При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

Любое звуковое устройство, устанавливаемое в автомобиле, подключается к бортовой электросети через специальные защитные элементы. Это помогает уберечь от поломок все используемые приборы и избежать проблем в их работе. В случае возникновения каких-либо неисправностей нужно знать, как заменить предохранитель магнитолы на ВАЗ-2114.

Особенности

Особенности автомагнитол Sony могут отличаться в зависимости от модели головного устройства.

Предлагаем ознакомиться с основными особенностями аудиосистем на примере модели gt660ue, эта магнитола считается одной из самых востребованных среди покупателей:

1. Эта модель оснащается USB-разъемом. Магнитолы с флешкой позволяют считывать данные с накопителей.
2. На передней панели этой модели расположен AUX-выход. С его помощью водитель может прослушивать музыку, подключив к автомагнитоле мобильный гаджет либо МП3-плеер.
3. В соответствии с данными, указанными в инструкции по эксплуатации, данная модель оборудуется достаточно мощным звуковым процессором. Следует отметить, что эта особенность также характерна для многих других моделей, в частности, xplod, g3100ue, a30, a35ue и т.д.
4. Практически все модели магнитол этого бренда характеризуются огромным функционалом, который включает в себя множество настроек для низких частот и эквалайзера.
5. Конкретно эта модель — gt660ue — характеризуется динамической тонкомпенсацией.
6. При необходимости потребитель может настроить временные задержки звука.
7. Устройство работает с русскоязычными тегами.
8. У пользователя есть большой выбор вариантом для подсветки клавиш управления и дисплея аудиосистемы. В частности, в данной модели есть 20 стандартных цветов, но если возникнет необходимость, то пользователь может добавить около 36 тысяч новых цветов.
9. Головное устройство включает в комплектацию также пульт ДУ.
10. В комплекте к аудиосистеме также идет подробная схема для подключения и настройки аудиосистемы, в ней указана подробная распиновка.
