Инструкция и руководство для tomahawk tz-9010 на русском

Общие требования к монтажу

Еще до выбора сигнализационного комплекта следует оценить возможности установки в конкретном автомобиле. Данная система является универсальной с точки зрения монтажа, но в отдельных случаях не исключены нюансы при подключении и соединении контуров электропроводки. К моменту непосредственной установки должна быть проверена корректность работы имеющегося электрооборудования и стабильность энергообеспечения от аккумуляторного блока. Он выступит основным источникам питания. Желательно, чтобы напряжение составляло 12 В. Центральный блок сигнализации допускает незначительные отклонения от этой величины, но в небольших пределах. Помимо этого, качество работы системы Tomahawk TZ-9010 будет зависеть от того, насколько правильно выполнено подключение отдельных ее компонентов. В первую очередь это гарантируется созданием сети с защищенными изоляцией контурами проводки. Каждая линия должна быть удалена от тепловых источников и движимых частей. Далее — вся фиксирующая и крепежная фурнитура, не говоря о самих проводах, должна быть комплектной. Впрочем, при организации нестандартных развязок и включении дополнительных модулей допускается использование кабелей и расходных материалов, не входящих в основной набор.

Особенности отключения системы автосигнализации Томагавк

В состав сигнализации входят следующие блоки: антенна, брелок, датчик удара, сервисная кнопка, светодиодный индикатор, основной блок. Каждая модель охранной системы поставляется вместе с инструкцией, в которой подробно описаны действия на случай ее сбоя.

Если инструкция отсутствует, нужно нажать вторую кнопку, расположенную на брелоке. После нажатия кнопки, должно сработать звуковое оповещение – два гудка сирены. Кроме звуковых сигналов, будут поданы сигналы габаритами и двери откроются. Фары также погаснут.

Для того чтобы избежать такого шумного отключения, нужно использовать другие функции. Необходимо без перерыва нажать сначала на первую кнопку, потом сразу на вторую. У транспортного средства должны зажечься фары. Звуковой сигнал не включится.

Чаще всего возникает ситуация, в которой снять с машины систему сигнализации при помощи брелока невозможно. Например, при севшей батарее элемента управления. При возникновении такой ситуации нужно руководствоваться следующим планом действий: владелец садится за руль транспортного средства, производит включение – выключение зажигания. Если сигнализацию пришлось отключать из-за сбоев в работе, включение-выключение должно происходить очень часто, чтобы временной интервал был не больше секунды. После завершения процедуры, необходимо подождать примерно половину минуты. Система сама отключит охранную систему. Данный метод подходит для систем более старого выпуска.

Если установлена более современная охранная система, необходимо сесть за руль, включить зажигание, не запуская двигатель, нажать кнопку оверайд четыре раза и выключить зажигание. После этих действий должны включиться парковочные фары и сработать звуковой сигнал. Так, система оповещает об отключении охраны транспортного средства. Если проделанные действия не помогли – нужно обратиться за помощью к профессионалу.

Функциональность

Коммуникаторы могут использоваться для выполнения основных функций:

• включение режима охраны (возможна активация совместно с сиреной и без);
• снятие режима охраны;
• отключение режима дополнительного иммобилайзера;
• управление запиранием замков дверей при установленном в замке зажигания ключе и работающем двигателе;
• возможно ступенчатое управление работой замков;
• управление устройствами, установленными на дополнительных каналах;
• дистанционный пуск и остановка двигателя (по различным параметрам);
• проведение процедуры подготовки к дистанционному запуску (процедура “программной нейтрали”);
• проверка состояния системы на расстоянии;
• управление работой замка крышки багажника (отпирание отдельно от дверей салона);

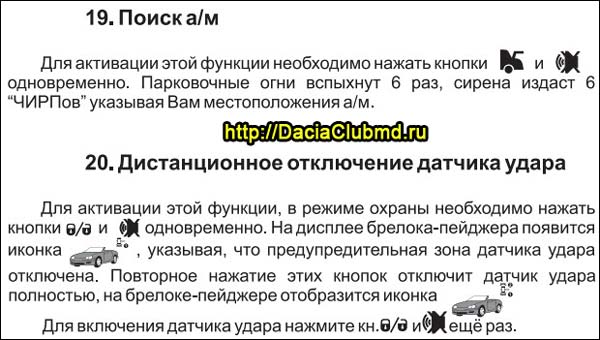

• поиск автомобиля на парковке;
• программирование функций сигнализации;
• дистанционное управление зонами чувствительности шок-сенсора (отключение и включение);
• активация режимов Паника и Антиограбление;
• дистанционное подключение сервисного режима;
• вызов водителя из автомобиля.

Из-за особенностей конструкции брелков перечень выполняемых функций отличается.

Функциональность

Основные функции брелока для сигнализации Томагавк:

1. Автозапуск. Осуществление автоматического запуска силового агрегата по показателям температурного сенсора.
2. Иммобилайзер. Данную функцию выполняет основной брелок, обеспечивая дополнительную защиту транспортному средству, блокируя работу двигателя в случае несанкционированного запуска. Блокировка не снимается даже в случае механического вмешательства в электросистему и отключения противоугонной системы.
3. Включение охранного режима при заведенном двигателе. Данная опция пригодится водителю, который вынужден на небольшой промежуток времени покинуть автомобиль.
4. Удаленная регулировка чувствительности сенсора удара.
5. Отображение на основном брелоке показателей температурного датчика.
6. Функция «Комфорт». Позволяет отложить активацию охранного режима на 30 секунд.
7. Режим «Паника». Используется для привлечения внимания окружающих к автомобилю и отпугиванию потенциальных злоумышленников от него. По команде с брелока производится активация световых приборов, подключенных к сигнализации, а также тревожной сирены.
8. Функция «Валет». Осуществляет переход охранной системы в сервисный режим, на время отключая все опции сигнализации. Опцию можно использовать перед техобслуживанием транспортного средства, чтобы исключить необходимость передачи пульта управления посторонним лицам.
9. Режим «Anti-Hijack». Блокирует двигатель в случае разбойного нападения и кражи авто.
10. Бесшумный режим охраны. Отключает сирену и световые сигналы автомашины, но продолжает передавать оповещения о взломе на главный пульт сигнализации.
11. Автоматическое запирание дверных замков после начала движения автомобиля.
12. Виброрежим. Функция позволяет отключать звуковые оповещения брелока и активирует вибрацию.
13. Подсветка дисплея, включаемая нажатием на любую кнопку пульта.
14. Отображение текущего времени.
15. Блокировка клавиш от случайного нажатия.
16. Регулировка громкости сигналов оповещения.

Настройка чувствительности

Штатный датчик удара представляет собой обособленный блок, подключаемый к главному узлу. Двухуровневая система крепится внутри машины на саморезы или клей.

Важно! От надёжности монтажа зависит точность срабатывания сенсора. Калибровка прибора выполняется во избежание ложных срабатываний охраны

Некоторые пользователи «накручивают» регуляторы так, что сигнализация начинает «верещать» даже при посадке голубя на крышу авто

Калибровка прибора выполняется во избежание ложных срабатываний охраны. Некоторые пользователи «накручивают» регуляторы так, что сигнализация начинает «верещать» даже при посадке голубя на крышу авто.

Настроить чувствительность системы не составит труда. Для этого потребуется выполнить простую последовательность действий.

1. Прикрепить блок на корпусную панель.
2. Полностью загрубить сенсор – вращается регулятор против часовой стрелки до упора (-).
3. Плавно закрутить винты (+), параллельно постукивая по наружной части машины в разных местах.
4. При достижении необходимого результата калибровку требуется немедленно прекратить.

Брелок

В сервисном мануале представлены все нюансы касательно настройки коммуникатора. Перед осуществлением задачи необходимо убедиться в том, что в брелке установлены рабочие батарейки.

Значение кнопок

Обозначение индикаторов на коммуникаторе

Описание назначения клавиш:

1. Кнопка активации и выключения режима защиты, выполнена в виде закрытого замка.
2. Для автоматического пуска ДВС и управления этой опцией применяется клавиша со значком ключа.
3. Для управления дверным замком багажного отсека используется кнопка с индикатором открытого багажника.
4. Клавиша со значком в виде громкоговорителя используется для активации и отключения беззвучного режима защиты.
5. Кнопка для настройки параметров и активации подсветки со значком F.

Для настройки различных команд может потребоваться нажимать на кнопки коммуникатора длительно либо коротким кликом. Также с этой целью используются сочетания клавиш. Вся эта информация подробно указывается в инструкции по эксплуатации Tomahawk TW 9010. Настройка сигнализацией осуществляется с использованием основного пульта, но для управления может применяться и дополнительный.

Настройка брелка

Перед выполнением настройки необходимо привязать коммуникатор к микропроцессорному блоку. Без этого регулировка параметров и управление противоугонной системой будет невозможным.

Как записать брелок в память Tomahawk TW 9010?

При выполнении этой задачи из памяти микропроцессора будет удалена вся информация о старых коммуникаторах:

1. Ключ устанавливается в выключатель зажигания в режим On. Мотор заводить не нужно.
2. Сервисная кнопка Оверрайд зажимается до момента, пока сирена не воспроизведет четыре звуковых сигнала.
3. Затем клавиша отпускается.
4. Одновременно на коммуникаторе необходимо кликнуть по клавишам открытия багажного отсека и беззвучной охраны. Эти кнопки зажимаются до появления сигнала. Если прописывается основной коммуникатор, то сирена сработает один раз, дополнительный — дважды, третий — четыре и т. д.
5. Затем надо подождать шесть секунд, чтобы сигнализация вышла из режима привязки. В течение этого времени нельзя кликать по кнопкам брелка либо трогать ключ в замке.

Пользователь Данил Андреев рассказал о самостоятельной привязке нового брелка к блоку управления сигнализации Томагавк 9010.

https://youtube.com/watch?v=KGvvfgVW1r4

Как настроить функции?

Для регулировки параметров опций необходимо использовать сочетания клавиш:

1. Одновременный клик по первой и пятой кнопкам позволит активировать энергосберегающую функцию.
2. Пятая клавиша предназначена для активации и отключения подсветки.
3. Клик по второй и пятой кнопкам позволит изменить режим оповещения автовладельца. При каких-либо событиях водитель будет предупреждаться посредством вибрационного либо звукового сигналов.
4. Если зажать клавишу под номером 5, это позволит активировать настройку часов, таймера либо будильника.
5. Нажатие четвертой и пятой кнопок, в зависимости от количества, позволит активировать работу таймера на время от 10 до 120 минут.

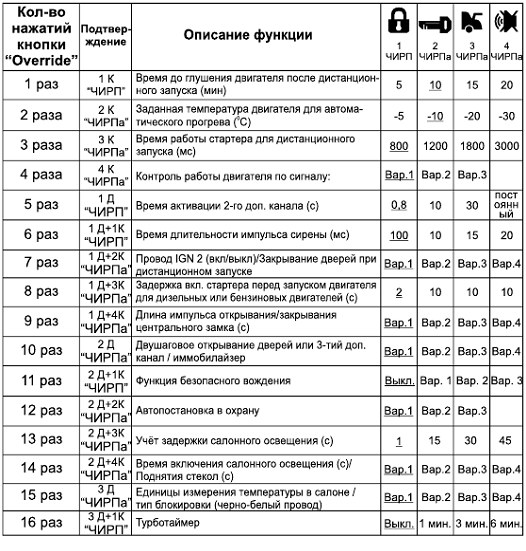

Настройка кнопкой Override

Некоторые функции можно регулировать с использованием клавиши Оверрайд:

1. Ключ вставляется в замок, производится активация зажигания.
2. Клавиша кликается шесть раз. Это позволит автовладельцу зайти в режим программирования параметров.
3. Затем зажигание отключается. Если функция выбрана, то диодная лампочка будет моргать, а сирена воспроизведет звуковой сигнал шесть раз.
4. С использованием клавиши производится изменение опции последовательными кликами.
5. Чтобы назначить определенный параметр, используются все клавиши коммуникатора, кроме пятой. При каждом клике кнопкой сирена будет воспроизводить звуковой сигнал.

Как сбросить настройки?

Для сброса всех параметров до заводских выполняются следующие действия:

1. Автовладелец входит в режим программирования в соответствии с описанной схемой. Для этого на клавишу надо нажать 10 раз.
2. Производится отключение зажигания. Когда сирена издаст звуковой сигнал, кнопка кликается один раз.
3. Затем нажимается первая клавиша коммуникатора.
4. Производится активация и отключение зажигания. Если настройки будут успешно сброшены, световая сигнализация сработает пять раз.

Канал «Шер Тигр» рассказал о самостоятельном сбросе настроек противоугонной системы Томагавк.

инструкция по устранению неполадок с видео

Открытьполное содержание

Самые частые неисправности и их устранение

В системе Томагавк 9010 могут возникнуть ошибки, препятствующие ее использованию в штатном режиме.

К причинам, вызывающим неполадки этой системы, относятся:

• вышедшая из строя батарейка;
• нахождение автомобиля в зоне радиопомех;
• отсутствие условий для передачи волны;
• износ самой охранной системы;
• нарушение синхронизации автомобиля с дистанционным пультом.

На видео краткий обзор модели 9010. Предоставлено каналом Алексей Виселовский.

Батарейка вышла из строя

Это самая распространенная и легко устранимая проблема. Возможно, батарейка разрядилась, о чем можно догадаться заранее по потускневшему экрану пульта. Также причина может быть в неправильно установленном элементе питания.

Производитель рекомендует использовать для замены элемента питания в брелке Tomahawk 9010 алкалиновые батарейки типа ААА.

Для решения вопроса пользователю нужно вытащить и переустановить батарейку. Если это не устраняет проблему, то поменять ее на новую.

Правильная замена батарейки в Томагавк 9010:

1. Открыть крышку брелка.
2. Извлечь старую батарейку.
3. Нажать кнопку открытия багажника.
4. Вставить новую батарейку.
5. Закрыть крышку брелка.
6. Нажать кнопку открытия багажника.

Нажмите кнопку открытого багажника

Вставьте новый элемент питания

Нахождение в зоне радиопомех

Нахождение рядом с машинами инкассаторов или вблизи аэропортов и торговых центров может вызвать радиопомехи — параметр, препятствующий нормальной работе системы Томагавк.

В этом случае попробуйте ряд действий:

• поднесите брелок как можно ближе к месту датчика охранной системы;
• нажмите кнопку Override;
• эвакуируйте машину из зоны радиопомех на расстояние 200 метров.

Нет условий для передачи волны

Во время сильных морозов напряжения на аккумуляторе автомобиля может оказаться недостаточно для того, чтобы произвести автозапуск или разблокировать двери. В этой ситуации поможет только решение вопроса с неисправным аккумулятором, его необходимо зарядить.

Также возможно повреждение самого брелка, что происходит из-за частых непроизвольных нажатий, в этом случае потребуется его ремонт.

Износ охранной системы

Со временем охранная система изнашивается — появляются механические поломки приемной антенны передатчика, а также износ самого брелка или блока. К сожалению, в этом случае устранять неполадку можно только заменой либо ремонтом в сервисном центре устройств. Производить такие ремонтные работы самостоятельно не рекомендуется.

Если у вас имеется запасной брелок, подключите его к системе:

1. Включите зажигание, не заводя двигатель.
2. Зажмите комбинацию кнопок «открытие багажника», «включение тихой охраны» и «override». Система выдаст 5 звуковых сигналов.
3. Отпустите зажатые кнопки.
4. Снова зажмите кнопки «открытие багажника» и «включение тихой охраны». Поворотные огни несколько раз мигнут. Система автоматически запрограммирует новый брелок.

Нарушения в синхронизации пульта с автомобилем

В ситуации, когда брелок потерял связь с автомобилем и управление сигнализацией стало невозможным, придется открыть авто ключом и воспользоваться функцией аварийного отключения.

Очередность действий для аварийного отключения:

1. Открыть автомобиль ключом.
2. Произвести запуск зажигания.
3. Нажать кнопку Override 4 раза.
4. Выключить зажигание.

За этими действиями последуют два звуковых сигнала и двойное мигание огней автомобиля, обозначающие аварийное отключение сигнализации. Если этот способ не помог, значит, система неисправна. Необходимо обращаться в сервисный центр для того, чтобы отремонтировать сигналку или выполнить регулировку настроек.

Инструкция, как сбросить настройки на заводские

Для того чтобы сбросить настройки системы Томагавк 9010 на заводские, согласно руководству по эксплуатации, рекомендуется проделать следующее:

1. Включить зажигание.
2. Нажать кнопку Override 10 раз.
3. Выключить зажигание (подтверждение — 10 звуков сирены).
4. Нажать кнопку Override 1 раз (подтверждение — 1 звук сирены).
5. Нажать кнопку с изображением замочков на брелке.
6. Включить зажигание. Габаритные огни вспыхнут 5 раз. Все манипуляции следует производить без задержек.

Сброс настроек Томагавк 9010 на заводские не рекомендуется делать самостоятельно, для этого лучше обратиться к квалифицированным специалистам.

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации и установке Tomahawk 9010

Видео «Аварийное отключение сигнализации»

На видео от Якова Топоркова, рассказывается, как отключить сигнализацию в случае неипсравности брелка.

avtobez.com

Сброс к заводским настройкам

Инструкция пользователя имеет полное описание процедуры обнуления сигнализации Томагавк ТЗ 9010. Ответ на вопрос, как сбросить настройки скрывается в буклете, поставляемом в комплекте.

Процедура подразумевает полный откат модулей, и все возможные сбои будут ликвидированы. Также потребуется заново вбить все пульты.

1. На включённом зажигании 10 раз подряд клацнуть на клавишу OERRIDE.
2. Вынуть ключ с замка – контрольная установка выдаст соответствующее количество чирков.
3. Затем по аналогии клацнуть 1 раз на вышеуказанную кнопку.
4. При помощи брелка активировать и выключить сигнализацию с пульта.
5. Зажигание вкл/выкл.

После завершения процедуры система полностью сбросится – ошибки ликвидируются.

Описание сигнализации

На сегодня выпуск автомобильных сигналок Томагавк 9010 завершен. Но эту модель еще можно встретить в продаже в магазинах, где она есть в наличии.

Основные возможности

Эта автосигнализация предоставляет потребителю такие возможности:

• активация беззвучной охраны;
• надежная защита дверных замков, а также багажного отсека и капота от вскрытия;
• программирование пуска силового агрегата по температуре автоматически;
• возможность использования опции автозапуска на автомобилях с МКПП либо АКПП;
• турботаймер, предназначенный для охлаждения системы наддува двигателя;
• возможность монтажа автосигнализации на машины с любым типом силового агрегата, в том числе с турбокомпрессором;
• замер уровня температуры в салоне авто;
• опция самостоятельной диагностики всех зон защиты с обходом неисправной и предупреждением автовладельца об этом;
• наличие двухзонного сенсорного датчика, определяющего активность и воздействие на кузов машины;
• опция отключения сенсорного контроллера на расстоянии;
• функция вычисления ложных срабатываний;
• наличие трех каналов связи для подключения дополнительного оборудования;
• функция «Паника», обеспечивающая активацию тревожных сигналов и оптических устройств для отпугивания возможных преступников;
• режим «Антиограбления», позволяющий заблокировать работу силового агрегата при разбойном нападении на машину;
• возможность настройки основных параметров, а также включения и отключения сигнализации с использованием сервисной кнопки Оверрайд;
• опция вызова автовладельца к транспортному средству;
• функция поиска автомобиля на стоянке;
• наличие дополнительных опций на брелке — будильник, таймер, текущее время;
• выключение автосигнализации и разблокировка дверных замков в два этапа;
• наличие встроенного реле для управления системой закрытия дверных замков, установленного в микропроцессорном модуле;
• главный пульт оборудуется пятью клавишами управления, подсветкой дисплея, а также системой предупреждения зуммером либо посредством вибрации;
• защита канала управления от сканирования и перехвата передающихся данных;
• возможность использования дополнительных коммуникаторов, в общей сложности в память блока управления можно прописать до четырех пультов.

Канал «AutoAzart» вкратце рассказал об основных возможностях и функциях систем Томагавк 9010.

Преимущества и недостатки

По отзывам, помимо стоимости и наличия двусторонней связи, для данной сигнализации характерны следующие достоинства:

1. Высокое качество сборки составляющих элементов. Все устройства — брелок, микропроцессорный модуль, антенна и другие выполнены в прочном корпусе. Это позволяет предотвратить выход из строя прибора при механическом повреждении.
2. Коммуникатор для управления мало весит.
3. Несколько режимов для настройки опции дистанционного запуска двигателя.

Минусы:

1. В городских условиях диапазон функционирования коммуникатора составляет 150 метров. Хотя производителем этот параметр заявлен на 1200 м.
2. Некоторые пользователи отмечают такой недостаток, как мелкие иконки и индикаторы на дисплее брелка. Потребуется время, чтобы привыкнуть к ним.
3. Кодировка, использующаяся производителем для защиты передающихся сигналов, по факту является неэффективной. Угонщики могут использовать специальные средства в виде сканера для перехвата импульсов и команд. Это позволит взломать противоугонную систему.
4. Высокая чувствительность сенсорного контроллера. При некорректной настройке это приведет к ложным срабатываниям автосигнализации.
5. Во время выпуска этих моделей противоугонных систем встречались бракованные сигнализации.
6. У жителей северных регионов могут возникнуть сложности с управлением сигнализацией, поскольку она иногда работает со сбоями в условиях пониженных температур.
7. При сильных помехах происходит разрыв связи с коммуникатором. Со временем кнопки на брелках необходимо нажимать сильнее и по несколько раз.
8. Возможно произвольно отключение и активация различных функций, что свидетельствует о проблемах в работе микропроцессорного модуля.

Пользователь Олег Баранов показал на практике, как функционирует установленная сигнализация Томагавк 9010.

Программные опции

Как было сказано выше, таблицы программирования у двух сигналок одинаковые. Таблица есть, например, в руководстве по эксплуатации следующей системы – Tomahawk tw 9010:

Настраиваемые функции, полный список

За автозапуск здесь отвечают 7 опций: с 1 по 4, а также 7, 15 и 16. Расшифруем настройки четвертой опции:

1. Контроль двигателя по напряжению – «серо-черный» шнур из разъема X3 остается неподключенным;
2. Подключение контрольного шнура к лампе давления масла;
3. Контроль мотора по сигналам тахометра.

Выбор варианта настроек зависит от способа подключения. Есть отзывы, где сказано, что лучше использовать третий вариант, и тогда с автозапуском проблем не будет.

Активация «программной нейтрали»

Выше говорилось, что в машинах с МКП к сигналке подключают концевик «ручника». Еще нужно настроить тип «коробки»: разрежьте петлю выбора КПП, если у вас «механика». После чего, мотор не будет заводиться автозапуском, если не активировать «нейтраль»:

1. Выполнив остановку, задействуйте ручной тормоз;
2. На любом из брелков нажмите кнопку «Запуск двигателя»;
3. Изъяв ключ зажигания, выйдите из авто;
4. Закройте все двери.

В инструкции сказано, что интервал между шагами 2 и 4 не должен превышать 30 секунд.

Клавиши дистанционного запуска

Легко найти отзывы, где владельцы рекомендуют оставить петлю, устанавливая сигналку на любой автомобиль. Это снимет необходимость задействовать «нейтраль», но приведет к очень нежелательным последствиям.

Запуск двигателя и особенности настройки

Даже при отсутствии брелков можно отключить или задействовать ежедневный автозапуск. То же относится к автоматическому прогреву. Остальные параметры, связанные с автозапуском, настраивают в режиме программирования (см. таблицу). С использованием брелков, тем не менее, легко задействовать почасовой старт двигателя:

1. Нажатием клавиш 3-4 указанную опцию активируют;
2. Выбор режима автозапуска выполняют согласно таблице (см. ниже).

Отключают опцию нажатием тех же клавиш.

Выбор варианта автоматического запуска

Система оценивает значение температуры одним из двух способов:

1. Если подключен внешний датчик (терморезистор), учитываются его показания;
2. При отсутствии внешних датчиков оценивается температура в салоне.

По нажатию на кнопку «багажник» дисплей показывает одно значение. И это – температура в салоне. Что верно, даже если резистор подключен корректно.

Доработка системы – установка терморезистора

Автосигнализация Tomahawk tz 9010 станет воспринимать показания термодатчика, как только последний правильно подключат:

Добавление в схему терморезистора

В комплекте с сигналкой нужных датчиков нет, но их приобретают отдельно. Доработку проводят так:

1. Подключают терморезистор;
2. Закрывают капот (концевик размыкается);
3. Автозапуск по температуре можно использовать.

К системам «раннего» семейства, то есть к tw-9010, все сказанное относится тоже.

Как видите, чтобы задействовать внешний резистор, не требуется подавать команд с брелков. Значение сопротивления будет зависеть от температуры:

• Комнатная: 10 кОм;
• -10 C: 42 кОм;
• -20 C: 68 кОм.

При построении списка использовались отзывы. Удачной настройки!

Программирование брелка

Автомобильная сигнализация Томагавк 9010 позволяет записать в свою память до четырех пультов, процедура настройки производится так:

1. Осуществляется включение зажигания, мотор запускать не надо.
2. Найдите клавишу аварийного режима Валет или Оверрайд. Зажмите ее.
3. Когда включится режим настройки пультов, сирена издаст четыре импульса.
4. После этого клавиша Оверрайд отпускается.
5. На брелке зажимаются клавиши открытого багажника и перечеркнутого рупора. Если “сигналка” запишет в память пульт, вы услышите сигнал. Один – для первого пульта, два – для второго и т. д.
6. Чтобы выйти из режима программирования и привязки пультов, нужно на протяжении шести секунд не трогать брелок.

Если брелок не прошел процедуру привязки, он будет удален из памяти сигнализации.
