Все о замене термостата на ваз 2110, 2114 и 2115

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

• два входных — от двигателя и радиатора;
• один выходной — к помпе.

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

Рекомендуем: Чистка и адаптация дроссельной заслонки на автомобиле

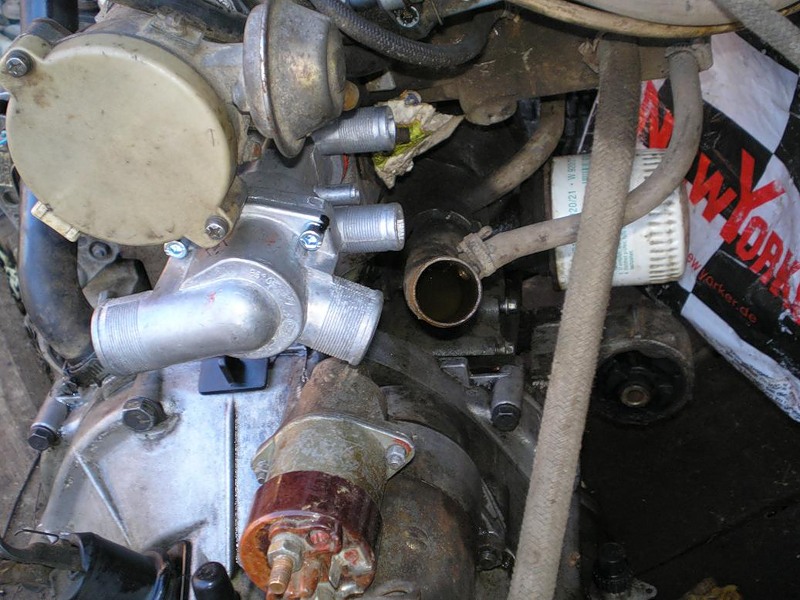

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Рекомендуем: Плюсы и минусы контрактного мотора

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Известен только один достаточно надежный способ помочь клапану заработать. Для этого надо несколько раз несильно ударить отверткой по корпусу прибора.От удара клапан должен открыться.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.

Начинаем

Удостоверившись, что термостат явно не в рабочем состоянии, а сделать это можно потрогав патрубки, если они холодные на прогретом двигателе, то явно вы не ошиблись; Заезжаем на смотровую яму или ровную площадку, где нам никто не будет мешать. Глушим мотор, ставим на ручник, даем остыть движку, так как высока вероятность получить ожог; Отвинчиваем крышку расширительного бачка, чтобы избежать эффекта вакуума; Открываем сливной кран внизу радиатора для слива охлаждающей жидкости. Предварительно подставив емкость

Не важно собираемся мы ее заливать повторно или выльем за ненадобностью, необходимо свое рабочее место содержать в чистоте; Пока идет слив, снимаем воздушный фильтр. Для этого сначала отвинчиваем крепеж крышки, а после саму основу. Попутно проводим визуальную диагностику состояния фильтрующего элемента

При необходимости делаем замену; Ослабляем с помощью отвертки хомуты патрубков радиатора, отсоединяем сами шланги. Будьте аккуратны так как могут находится остатки хладогена; Аналогично проводим процедуру с патрубками на самом термостате; Накидками отвинчиваем 4 болта по периметру крепления термостата; Изымаем сам термостат вместе с уплотнительным кольцом, которое также нуждается в замене; Устанавливаем новый, предварительно смазав периметр контура герметиком, посадив уплотнительное кольцо новое и прокладку;

Попутно проводим визуальную диагностику состояния фильтрующего элемента. При необходимости делаем замену; Ослабляем с помощью отвертки хомуты патрубков радиатора, отсоединяем сами шланги. Будьте аккуратны так как могут находится остатки хладогена; Аналогично проводим процедуру с патрубками на самом термостате; Накидками отвинчиваем 4 болта по периметру крепления термостата; Изымаем сам термостат вместе с уплотнительным кольцом, которое также нуждается в замене; Устанавливаем новый, предварительно смазав периметр контура герметиком, посадив уплотнительное кольцо новое и прокладку;

Начинаем установку в обратном порядке, тщательно затягивая хомуты. При необходимости делаем и их замену на более новые, так давление очень сильное и возможны протечки жидкости, которые могут привести к заклиниванию мотора; Завинчиваем нижнюю сливную кран-пробку; Заливаем охлаждающую жидкость в том количестве, которое указано в инструкции по эксплуатации автомобилем. Так как больше или меньше могут привести к губительным последствиям и дорогому ремонту всего узла; Запускаем машину, смотрим на водяную рубашку и ищем возможные протечки. Если нет – отлично, в противном случае устраняем недостатки; Того что завели это мало, необходимо прогреть авто до температуры свыше 90°C, для того чтобы система охлаждения пошла по большому кругу, тогда можно удостовериться в работе термостата. Иных вариантов нет. придется потратить немного бензина на прогрев; Дождавшись момента, проверяем абсолютно все патрубки на предмет их температуры, они должны быть все горячие. Отлично, термостат в рабочем состоянии. Для закрепления, запустите печной отопитель, проверьте его работу. Все нормально, значит вы заслужили похвалы; Собирайте разбросанный инструмент, аккуратно его складывайте, можете ехать далее.

Перегревы вам ближайшее время не страшны

. Если качественная продукция, то средний срок эксплуатации агрегата может составлять порядка 80.000–100.000 км. пробега для отечественного типа и до 120.000 для иностранного производителя. В целях избежания повторного ремонта, приобретайте качественные запчасти и комплектующие только в официальных автомагазинах или сертифицированных точках на авторынках. В таком случае можно предъявить претензию или обменять товар, в случае его поломки на гарантийном сроке. Если вы по каким-то причинам не можете провести ремонт или боитесь за нехватку опыта, можете смело отогнать авто в сервисный центр, где квалифицированные специалисты проведут весь комплекс работ за вас, вам останется только оплатить эти услуги.На этом обсуждение темы, замена термостата ВАЗ 2110, 2114 и 2115 близится к завершению. Надеемся, что наши рекомендации и практические советы будут полезны многим водителям, которые нуждаются в приобретении практического опыта при ремонте своего собственного и такого долгожданного автомобиля. Удачи вам. Пусть ваше авто как можно чаще обходят поломки.

Руководство

Предлагаем вашему вниманию расписанную до деталей инструкцию к полной замене термостата на новый.

Даже если вы не поймете, как проводится замена термостата на калине, видео поможет прояснить ситуацию.

1. Отсоедините датчик с корпуса воздушного фильтра и снимите воздушный фильтр. На его демонтаж, как правило, уйдет не более десяти минут. Правильно это делается так:

• полностью открутите 2 винта, расположенных сверху, а также гайку, расположенной со стороны моторного отсека. Рекомендуем оставить данные части в одном месте, чтобы потом их не пришлось искать на рынке по отдельности;
• демонтируйте разъем, установленный на клапане рециркуляции (он, в свою очередь, базируется на корпусе фильтра);
• поднимите клапан вверх, после чего, не разъединяя трубки, отведите все это в свободную сторону;
• выдернув штекер с воздушного датчика, снимите воздушный шланг путем ослабления хомута;
• немного расшатав и провернув корпус воздушного фильтра, он должен вылезти наружу.

2. Перед проведением непосредственной разборки

3. Возьмите торцовый ключ на 8 и отвертку. С ее помощью ослабьте хомуты

, после чего снимите четыре шланга.

Хорошо прокачанная система не позволит жидкости разлиться в большом количестве.

4. Возьмите ключ на 12 и снимите провод

, открутив на термостате верхнюю гайку.

5. Теперь возьмите ключ на 13. На термостате расположена гайка и шпилька — первую вы найдете в верхней части корпуса, вторую — внизу. Попытайтесь достать термостат путем аккуратного расшатывания.

Полезный совет: расшатывайте термостат аккуратно, иногда помогая себе отверткой.

Данные действия необходимо выполнять потому, что в процессе эксплуатации высокие температуры буквально «припаивают» термостат, из-за чего корпус прикипает. Помощь отверткой позволит решить эту проблему.

6. Далее зачистите посадочное место от скопившейся грязи

(ее там будет много). Не оставляйте на месте старую прокладку — полностью избавляйтесь от нее. Посадочные места протрите с помощью чистой тряпочки. Используя герметик, 1-1.5 мм вещества на посадочное место или же воспользуйтесь бумажной прокладкой. Лучшим вариантом на данный момент является герметик. Если вы применили его, прекратите работу на 5-10 минут. За это время герметику надо кристаллизоваться. В случае с бумажной прокладкой можно проводить работу немедленно.

7. Установка нового термостата проводится в полностью противоположном снятию порядке.

При этом важно не забыть переставить со старого термостата датчик температуры. Важно также подключить массовый провод

Это делается при помощи прикручивания массового провода на верхнюю шпильку.

8. После обратного подключения всех шлангов добавьте охлаждающую жидкость в систему

. Ее количество можно подобрать, судя по тому, сколько жидкости вы слили в ходе разборки старого неисправного устройства. Для выполнения поставленной задачи используется метод удаления воздушных пробок.

В тестовом режиме запустите двигатель. Во время его работы на холостом ходу убедитесь в том, что все места крепления шлангов не дают течи

. Если такая проблема и появилась, подтяните ослабленные хомуты.

Какой термостат лучше поставить на Ваз 2114

 Термостаты, которые поставляются из Поднебесной, представляют собой металлический корпус, внешне выглядящий подобно нержавеющей стали, а в действительности, это – быстро изнашивающийся элемент, поскольку данного состава металл сильно подвергается коррозии. Большинство термостатов, производимых под известными брэндами, изготавливаются из нержавейки, либо латуни. Материал элемента, точнее его корпус – единственный критерий качества, на который можно ориентироваться при покупке запчасти. Иных характеристик, за исключением температуры открытия клапана, влияющих на выбор термостата, не имеется.

На большинстве моделей семейства Ваз 2114 клапан термостата открывается при достижении температуры охлаждающей жидкостью отметки в 90 °С.

Как поменять термостат на Ваз 2114

 На что следует в первую очередь сосредоточить внимание:

Следует соблюдать элементарные правила техники безопасности, чтобы избежать травм и ожогов во время осуществления замены термоэлемента. Выполнять демонтаж термостата только на остывшем, холодном двигателе, учитывая, что охлаждающая жидкость имеет рабочую температуру около 90 градусов и ей требуется определённое время для того, чтобы полностью остыть.

Подготовка:

• Поставить автомобиль на ровную поверхность, избегая возможности его отката. Можно поставить на ручник;
• Отсоединить отрицательную клемму аккумуляторной батареи;
• Дать двигателю время, чтобы полностью остыла охлаждающая жидкость;
• Обеспечить изоляцию генератора, покрыв его корпус во избежание попадания на него жидкости;
• Слить охлаждающую жидкость из радиатора, открутив крышку расширительного бачка, предварительно подставив спереди свободную ёмкость;
• После того, как вся охлаждающая жидкость будет слита из расширительного бачка, закрутить обратно крышку. Можно приступить к снятию термостата.

Обратите внимание, что если производилась недавняя замена охлаждающей жидкости, сливать последнюю следует в чистую ёмкость, чтобы после замены термостата можно было обратно залить её в расширительный бачок. Не следует экономить на жидкости, поскольку она защищает двигатель не только от перегрева, а и от коррозии, благодаря специальным присадкам в своём составе

Не следует экономить на жидкости, поскольку она защищает двигатель не только от перегрева, а и от коррозии, благодаря специальным присадкам в своём составе.

Процедура снятия:

• Выкрутить винты, которые служат для крепления воздухофильтра;
• Отвёрткой ослабить хомуты трубки воздухофильтра и механизма охлаждения картера;
• Снять приводной трос заслонки;
• Прокладку воздухофильтра и его корпус демонтировать;
• Ослабить хомуты шлангов термостата и извлечь компонент.

Процедура установки:

Установка производится в порядке, обратном снятию.

Узнайте, подойдет ли мягкая подвеска для вашего автомобиля и стоит ли ее делать? .

Делаем подсветку замка зажигания своими руками.

Заменить все треснутые шланги для профилактики утечки и подтёков, а перед установкой рекомендуется проверить работоспособность термостата.

Выполнить следующие действия:

В кастрюлю налить воду и дать ей нагреться до 80 °С, после чего положить в неё термостат, при этом помешивая воду для более быстрого разогрева. Достигнув отметки в 87-92 °С, его клапан начнёт открываться, сигнализируя об исправности термоэлемента.

После установки термостата заполнить бачок охлаждающей жидкостью. Замена успешно произведена. Все вышеперечисленные операции можно выполнить в собственном гараже. Ничего сложного в этом нет.

Термостат ВАЗ 2115: Замена, проверка, где находится

Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем.

Оглавление

ЗаменаКак проверитьКакой лучше поставитьГде находитсяКак выглядит

Замена

Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:

1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;

2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.

Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.

Затем снимаем термостат с автомобиля ВАЗ 2115.

Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.

После установки нового термостата не забудьте залить обратно охлаждающую жидкость.

Как проверить

Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.

Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.

Какой лучше поставить

Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.

Термостат необходимо покупать ориентируясь только на несколько вещей.

Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,

или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.

А проверить термостат стоя у прилавка без вариантов.

Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.

Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.

Хотя честно говоря, вряд ли продавцу это надо.

Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль

Где находится

Он под корпусом воздухофильтра располагается на инжекторных автомобилях, на карбюраторных же Самара 2 (А именно первые ВАЗ 2115 выпускались пару лет в карбюраторном исполнении) он точно там же располагается но просто корпус на них уже перемещён чуть в другое место, поэтому на карбюраторе уже не надо заморачиваться снимать корпус, а просто высоковольтные провода скинул и приступил к работе, но всё же снимается корпус не долго и на инжекторе его 100% нужно снимать чтобы добраться до термостата и вот после того как корпус будет отложен, Вы увидите сразу же термостат он не вооружённым глазом будет даже заметен (Для наглядности на фото ниже он указан красной стрелкой) и рядом с ним ещё и аккумуляторная батарея находится (Указана синей стрелкой), чтобы Вы уж 100% поняли где он находится и не потеряли его из виду.

Как произвести замену

Для того, чтобы поставить на 14-ю термостат от десятки, потребуется подготовить номинальный набор инструментов — ключи, отвертки, плоскогубцы, а также заглушить мотор машины (если он работает) и дождаться его полного остывания.

После того, как ОЖ в системе перестанет быть горячей, можно приступить к самой замене, выполняется которая следующим образом:

1. Выкрутить пробку и слить ОЖ из радиатора.
2. Открыть крышку бачка-расширителя.
3. Выкрутить пробку слива, расположенную за модулем зажигания, после чего слить из системы остатки антифриза (если доступ к пробке окажется затрудненным и неудобным — демонтировать защиту мотора).
4. Демонтировать корпус воздушного фильтра.
5. Ослабив крепеж, снять хомуты с патрубков, подходящих к термостату.
6. Снять сами патрубки.
7. Выкрутить гайки крепления корпуса термостата и удалить устройство.

Перед тем, как установить новый термостат, его плоскость прилегания следует очистить, покрыть слоем герметика и оборудовать новой прокладкой (которую следует приобрести вместе с новым 6-ти дырочным термостатом).

Установка термостата ваз 2110 на ваз 2114

Выполняя монтаж устройства — все соединения, выполненные на хомутах, рекомендуется предварительно промазывать термостойким герметиком, дабы исключить возможность протечки при циркулировании горячей жидкости.

Установка нового термостата выполняется точно в таком же порядке, как и демонтаж старого, но в обратной последовательности. При этом, предварительно потребуется подобрать пробку и заглушить выходное отверстие, предусмотренное для подсоединения патрубка подогрева дросселя (более подробно ознакомиться с принципом подключения термостата от 2110 можно по представленной ниже схеме).

После того, как устройство будет установлено, следует подождать застывания герметика на соединениях (около 1 часа), после чего залить новую охлаждающую жидкость в систему и запустить мотор, дав ему прогреться на полную.

Одновременно с его прогревом можно будет убедиться и в результативности выполненного тюнинга.

В заключение разговора следует добавить, что выполняя замену термостата, следует заливать новую ОЖ (обязательно высокого качества), а не использовать старую — это продлит срок службы устройства. Кроме этого, необходимо осмотреть поверхность всех патрубков на наличие трещин или повреждений и, при обнаружении таковых — сразу выполнить замену.

Это убережет от возможных протечек, частого пополнения уровня охлаждающей жидкости и перегревания двигателя во время длительных поездок.

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях. Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек. Датчик температуры вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ – освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.
