Все о неисправностях и замене датчика заднего хода на ваз 2114

Замена лягушки заднего хода на ВАЗ 2110-2112 и видео обзор

Чтобы показать сей процесс наиболее доступно и наглядно, был снят видео ролик, который показывает все тонкости диагностики и замены данного выключателя. Если видео не можете открыть, независимо от причины, то ниже показан фото отчет данного ремонта.

Первым делом загоняем автомобиль на яму, снимаем защиту двигателя и находим там нашу лягушку включения света заднего хода.

Ниже все показано наглядно:

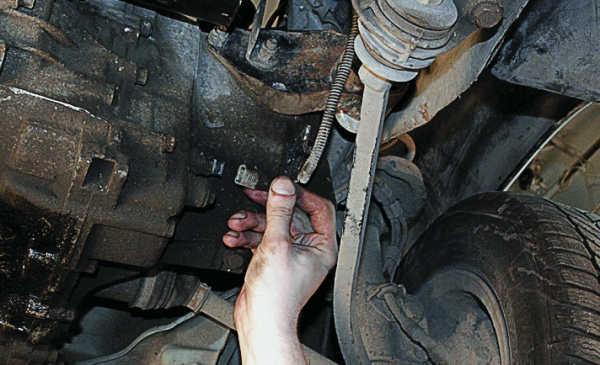

• Отсоединяем штекер от разъема, и отводим его в сторону.
• И теперь можно отворачивать саму лягушку при помощи ключа на 22, желательно использовать именно рожковый или накидной:
• И окончательно выкручиваем этот выключатель рукой.

Обратите внимание, что при окончательном откручивании данной детали, из КПП польется масло. Поэтому необходимо принять следующие меры:

1. Либо все делать с очень большой скоростью, чтобы потери масла были минимальными
2. Либо подставить емкость и после всего ремонта уже долить потери обратно в КПП

В принципе, если делать все быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, так что подставляйте емкость и вперед. Когда закрутили все на место, подсоединяем штекер и все. Данная процедура может считаться законченно.

Цена новой лягушки на ВАЗ 2110-2112 составляет около 100-200 рублей, так что по сути — данный ремонт можно считать копеечным.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя

Для этого, освободив его, нужно завести машину и , а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

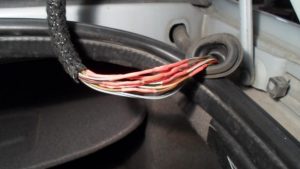

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Как проверить работоспособность лягушки?

Контакты с датчика снимаются и зажимаются между собой, после включается зажигание. Если освещения есть, тогда нужно заменить датчик. А если нет, тогда проблема в цепи, а лягушка исправная.

Когда не горит лампа заднего хода, часто требуется поменять старый датчик на новый.

Что нужно сделать:

• поставить автомобиль на эстакаду;
• установить ручник;
• снять защиту;
• удалить контакты ос старого датчика;
• подставить емкость и снять лягушку;
• выкрутить неисправный прибор и заменить его новым.

Внимание цена на новый датчик в пределах 250 рублей. Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке

Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации

Следующий вариант, если на ВАЗ 2114 не горит задний ход, значит, проблема в лампочке. Чтобы ее заменить, нужно отсоединить колодку проводов, вынуть пластиковую панель контактов от фонаря, сжимая при этом боковые элементы фиксации.

Лампочку вращаем против часовой стрелки и немного надавливая на патрон – снимаем. Теперь ставим новую, проверяем контакты и собираем весь агрегат обратно.

Визуально оцениваем состояние проводки, если нужно – зачищаем провода, проверяем обрывы методом прозванивания, проверяем контакты на пленке фары.

Отчего же еще не горят лампы заднего хода?

Перегорел предохранитель, причина частая, а, значит, необходимо точно знать, где они расположены и как меняются.

Расположены изделия в блоке предохранителей, который можно найти под рулем с левой стороны. Снимается легко, одним нажатием руки. Откручивать ничего не нужно.

Когда не горит лампочка заднего хода, нужно проверить состояние предохранителей. Как это сделать?Можно визуально посмотреть на предохранители и определить поломку – целостность средней части.

Но не всегда так хорошо просматривается сгоревшая перемычка, поэтому нужно включить габариты и не вынимая предохранители, проверить напряжение, если один конец горит, а другой нет – прибор неисправен.

Для замены изделия не потребуются инструменты, просто берем пинцет убираем старый агрегат и устанавливаем исправный.

О том, где находится датчик заднего хода ВАЗ 2114 можно узнать очень просто, взглянув снизу-вверх на КПП, а если водитель не может залезть под машину, тогда открывается капот и таким образом проверяется состояние лягушки.

Чтобы полностью удостовериться в поломке ДЗХ, необходимо вывернуть влево колеса и посмотреть со стороны водителя на коробку скоростей. Сбоку расположена защита с контактами внутри, удаляем ее, замыкаем контакты на ДЗХ и включаем зажигание. Когда все в порядке, появляется белый свет.

Если нет, тогда тестером меряем напряжение на массе и на оранжевом проводе, который идет от лягушки. Если же напряжение присутствует, тогда проверяем саму плату фонарей и зачищаем контакты.

Также есть доля вероятности того, что «полетел» контакт между лягушкой и блоком предохранителей, необходимо его найти и проверить состояние.

Вот почему не горит задний ход на ВАЗ 2114, как видно причин может быть множество, а для автомобилиста важно внимательно проверить целостность всех механизмов лягушки, выявить неисправность и починить работоспособность освещения. Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Счастливого Вам пути, хороших попутчиков и гладкой дороги!

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.

Как мы уже выяснили, этот прибор отвечает за включение задних огней на машине. Если же белый свет не появляется, когда водитель сдает назад, то возникает насущная проблема. Необходимо определить причину неисправности.

Сломаться мог не только датчик, но и что-нибудь другое. Например, предохранитель или какой-нибудь кабель.

А без заднего света ездить в темноте не очень приятно. Банально трудно сообщить другим участникам движения о своих намерениях тронуться назад. К тому же они освещают путь самому водителю.

Пусть данная неисправность и не кажется критичной (как, например, поломка датчика детонации), ее все же необходимо исправить. А сделать это можно следующим образом.

Назначение

Очевидно, что режим заднего хода автомобиля предназначен для ускорения машины в обратную сторону, не прибегая к развороту на 180 градусов. Это позволяет более комфортно парковаться, быстрее маневрировать и, наконец, экономить время себе и другим водителям.

Сигнализатор заднего хода необходим для того, чтобы предупреждать окружающих водителей о предстоящем маневре, аналогично тому, как это делают сигналы поворота или стоп-сигналы, внедренные в задние фонари.

Сигнализатор заднего хода предназначается, кроме того, для маневрирования в темное время суток и туман. Лампа, которая имеет достаточно мощный световой луч, позволяет водителю лучше видеть то, что происходит сзади машины и избегать досадных аварий и происшествий при маневрировании

В любом случае, стоит уделять внимание состоянию и работе фонарей. Это позволит исключить большинство проблем и уберечь машину от нечаянных повреждений

Замена датчика

Осуществляется данная процедура довольно просто. Поскольку необходимо залезть под авто, то настоятельно рекомендуется завести его на яму. В таком случае прибор будет превосходно видно.

Поэтому стоит выполнить процедуру самостоятельно. Главное здесь не терять время с установкой нового прибора. Если упустить нужный момент — из отверстия может хлынуть масло прямо на одежду. Лучше заранее подготовить тазик.

Пошаговый план замены должен выглядеть следующим образом:

1. Контакты датчика освобождаются от защиты, затем отсоединяются.
2. Прибор откручивается ключом на 22. Если же инструмент оказывается бессильным (а подобное возможно из-за близости масла), то необходимо вооружиться молотком и зубилом. Правда, здесь следует быть предельно внимательным, чтобы сильно не забрызгало.
3. Сразу после снятия неисправного датчика, необходимо закрутить новый. Причина подобной оперативности уже объяснялась выше. К слову, коробку следует протереть от масла, если оно протекло.
4. Контакты и защита возвращаются на место.
5. При необходимости доливается масло.

После замены следует проверить прибор на работоспособность: включить зажигание и заднюю передачу. При этом авто заводить нет необходимости.

Описание ДЗХ

Назначение

Датчик холостого хода ваз 2114 цена

Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.

В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.

Конструкция и принцип действия

Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.

Что касается принципа действия, то он заключается в следующем:

1. Водитель переключает рычаг трансмиссии в положение активации задней скорости.
2. При этом вилка переключения рычага коробки передач прижимается к контроллеру.
3. Далее, устройство осуществляет замыкание кабеля на массу.
4. После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.

Признаки неисправности

Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:

1. Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
2. Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
3. Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
4. Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
5. Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
6. Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
7. И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Типы, конструкция и принцип работы выключателя заднего хода

Датчик заднего хода ваз 2114 Используемые в настоящее время выключатели заднего хода имеют принципиально одинаковую конструкцию, отличаясь лишь некоторыми деталями и характеристиками. Основой устройства выступает металлический корпус, изготовленный из бронзы, стали или других устойчивых к коррозии сплавов. На корпусе выполнен шестигранник под ключ и резьба для монтажа в картер КП. Со стороны резьбы располагается кнопка, внутри корпуса установлена связанная с кнопкой контактная группа, а задняя часть корпуса закрыта пластиковой крышкой с клеммами. Также на корпусе со стороны клемм может выполняться вторая резьба увеличенного диаметра, используемая для присоединения других компонентов.

Выключатель с цилиндрической кнопкой

Выключатель со сферической кнопкой

Кнопки ВЗХ могут быть двух конструктивных типов:

• Сферические (короткоходовые);
• Цилиндрические (длинноходовые);

В устройствах первого типа в роли кнопки выступает шарик из стали или иных металлов, частично утопленный в корпусе, обычно такая кнопка имеет ход не более 2 мм. В устройствах второго типа в качестве кнопки выступает металлический или пластиковый цилиндр (длиной от 5 до 30 и более мм), обычно его ход достигает 4-5 мм и более. Кнопка любого типа располагается в выступе металлического корпуса выключателя, она жестко связана с подвижным контактном контактной группы. Кнопка подпружинена, что обеспечивает размыкание цепи при выключенной задней передаче.

Подключение выключателя к электросети транспортного средства выполняется стандартным разъемом (как обычным, так и байонетным — поворотным) с ножевыми/штыревыми контактами, с помощью винтовых зажимов или одиночных штыревых/ножевых клемм. Устройства с разъемами первого типа соединяются со стандартизированными колодками, к устройствам второго типа присоединяются провода со снятой изоляцией, а к устройствам третьего типа — одиночные ответные клеммы типа «мама». Также существуют ВЗХ с электроразъемами, вынесенными на жгуте проводов.

Из основных характеристик ВЗХ нужно отметить:

• Напряжение питания — 12 или 24 вольт;
• Номинальный ток — обычно не более 2 ампер;
• Размер резьбы — наиболее широко распространен ряд М12, М14, М16 с шагом резьбы 1,5 мм (реже — 1 мм);
• Размер под ключ — 19, 21, 22 и 24 мм.

Наконец, все ВЗХ можно условно разделить на группы по применяемости — специализированные и универсальные. В первом случае выключатель монтируется только на КП и служит для коммутации цепи света заднего хода (а также соответствующей звуковой сигнализации). Во втором случае выключатель может применяться для коммутации различных цепей — огня заднего хода, стоп-сигналов, делителя и других.

Установка выключателя заднего хода на КП через уплотнительное кольцо

ВЗХ вворачивается в предусмотренное для него резьбовое отверстие, выполненное в картере коробки переключения передач, уплотнение соединение выполняется с помощью металлической шайбы, резинового или силиконового кольца. Кнопка выключателя располагается в полости картера КП, она контактирует с подвижными частями механизма выбора передач — наиболее часто со штоком вилки включения заднего хода. При выключенной задней передаче шток вилки находится на некотором расстоянии от выключателя, за счет усилия пружины кнопка выдвинута из корпуса, контактная группа разомкнута — по цепи фонаря заднего хода не течет ток и фонарь не горит. При включении задней передачи шток вилки упирается в кнопку, она утапливается и приводит к замыканию контактов — по цепи начинает течь ток и фонарь загорается. Таким образом, выключатель заднего хода работает, как простой кнопочный выключатель без фиксации положений, но его конструкция обеспечивает устойчивость к воздействию трансмиссионного масла, высоких давлений, температур и механических нагрузок.

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

• Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
• Информативная функция . При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Замена ДЗХ – не самая чистая работа

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Снятие и замена

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.
