Стартер лада приора: где находится, как снять, замена

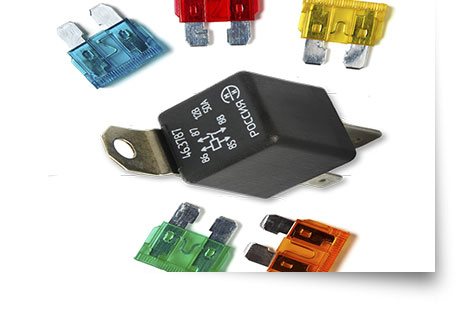

Реле и предохранитель стартера Лада Приора где находится

Никому совершенно точно не понравится сидеть и долго пытаться заводить авто

Дабы этого не случилось, важно проводить регулярно осмотр и профилактику машины, то есть полноценно ухаживать за ней. Исключение не составляет и Лада Приора

Каждый опытный автовладелец понимает, что далеко не всегда своевременная профилактика обезопасит от неприятностей. Когда силовой агрегат отказывается запускаться, это всегда тревожный сигнал, который говорит о поломке какой-либо системы.

Владельцу автомобиля следует знать, как происходит процесс запуска двигателя, и это поможет свести риск отказа запускаться к минимуму. Кроме всего прочего это сэкономит ваше время на выявление причины поломки и сбережет ваши деньги, на тот случай, если вы решите обратиться в сервис за диагностикой.

Ремонт стартера Тойоты Королла

Если ваши проблемы с запуском не решились, то необходимо произвести ремонт главного пускового механизма. Ремонтные работы лучше выполнять в специализированных мастерских, но если Вы опытный автолюбитель, то просто обязаны сделать все сами.

Первые признаки неисправности: медленно крутит или совсем не крутит двигатель, пусковой механизм вроде и срабатывает, а коленчатый вал без движения.

Причины неисправности:

• не хватает заряда аккумулятора (что маловероятно);
• масса на двигателе не работает или полностью отсутствует;
• втягивающее реле полностью не работает, стерлись щетки, необходимо заменить бендикс, межвитковое замыкание, износ втулок.

Тойоту Короллу необходимо отогнать на ближайшую смотровую яму или подъемник, отсоединить клеммы с аккумулятора. Далее снять два болта от крепления и полностью извлечь токоподводящий провод. Аккуратно вытащить пусковой механизм и тщательно осмотреть его.

После тщательного осмотра и детальной проверки отсоединенного стартера без дополнительных нагрузок, подсоединив его к аккумуляторной батарее, выявляем основные причины неисправностей. Допустим, в данной ситуации у нас будет выход из строя бендикса.

Чтобы выявить данную неисправность, снимаем редуктор

Разбираем все осторожно, ни в коем случае не путаем детали и раскладываем все в правильном порядке. В противном случае можно все окончательно запутать или, что еще хуже, потерять. Снимаем два крепежных болта, разбираем корпус и вытаскиваем обгонную муфту

Снимаем два крепежных болта, разбираем корпус и вытаскиваем обгонную муфту.

Перед тем, как снять обгонную муфту с Toyota Corolla, ни в коем случае не потеряйте опорный шарик, так как впоследствии его будет очень тяжело найти. Тщательно проверьте работу всех механизмов, в частности бендикса. В одной руке зажимаем бендикс, а другой необходимо крутить шестеренку по часовой стрелке. Она в любом порядке должна вращаться.

Если ее крутит в другую сторону – шестерня должна стоять на месте. Если на вашей Тойоте присутствует даже незначительный ход, то диагноз таков: сильно изношены посадочные места роликов у самого бендикса или пружины вышли из строя.

Производить ремонт муфты нужно очень аккуратно, для начала разбираем ее со стороны, где располагается шестерня, которая сцепляет маховик. Далее перемещаем аккуратно шайбу вниз, которая закрывает стопорное кольцо и демонтируем его. Там, где находится вал обгонной муфты, при помощи съемника вынимаем подшипник.

Далее вытаскиваем сам бендикс. Обязательно запомните его положение, чтобы впоследствии ничего не перепутать. Напоминаем, что ремонт стартера — задача не из легких и тут очень легко все испортить.

Внимательным образом рассматриваем все содержимое стартера и делаем правильный вывод, что еще можно починить, а что подлежит замене. Как правило, в такой ситуации из строя чаще всего выходят пружины. Покупаем новые пружины и заново собираем обгонную муфту, сам подшипник пока можно не устанавливать.

Следующим шагом выполняем все то же самое, что было описано выше. Одна рука крутит шестеренку в направлении по часовой стрелке – шестерня вращается, потом крутим против часовой – все стоит на месте. Отсюда следует вывод, что ремонт стартера на Тойоте Королле был произведен верно, далее собираем оставшуюся конструкцию.

При случае, если шестерня крутится против часовой стрелки, то, скорее всего, вышли из строя гнезда под ролики. Чтобы произвести ремонт, в данной ситуации нужно подобрать сверло, размер которого будет чуть больше диаметра самого ролика. Далее нарезаем нужное нам количество и ставим вместо испорченных роликов в посадочные гнезда.

И напоследок, проверяем у Toyota Corolla пружину шестерни, если же она сильно ослаблена, то ее необходимо заменить. Теперь завершаем ремонт узла и полностью собираем его. После того, как Вы собрали стартер и поставили его куда надо, подводим все необходимые провода, главное, ничего не перепутать. Заводим Toyota Corolla и наслаждаемся тем прекрасным моментом, что Вы хоть чего-то можете сделать сами.

Итак, в завершении, Вы на собственном примере только что убедились, что замена стартера не является непосильной задачей, все прекрасно можно проделать и самому в гараже. Просто чаще включайте свою смекалку и никогда не бойтесь своего автомобиля. Если у Вас имеется возможность произвести ремонт самостоятельно, то воспользуйтесь этим сполна. Ну а если Вы не уверены в своих силах или же после вашего ремонта стало еще хуже, тогда Вам прямая дорога в автосервис.

Ремонт и замена стартера на Форд Фьюжн

Замена стартера на Форд Фьюжн производится в том случае, если нет возможности произвести ремонт стартера Форд Фьюжн – затраты на него не сопоставимы с ценой новой детали. Если же повреждения небольшие, рекомендуется ограничиться ремонтом стартера автомобиля.

Когда следует делать ремонт и замену стартера Форд Фьюжн:

• машина не заводиться и стартер не работает
• слышен шум при попытке завести авто, мотор не заводится
• после пуска двигателя авто отключение стартера не происходит

Как определить – ремонт или замена стартера?

В специализированных автосервисах перед проведением процедур по ремонту или замене стартера обязательно проведут предварительную диагностику стартера Форд Фьюжн. При этом снимать запчасть нет необходимости – предварительный осмотр детали позволит точно узнать, есть ли проблема со стартером.

И уже после, при обнаружении сбоя в работе, последует процедура снятия стартера и установки его на специализированный стенд для проведения более глубокой диагностики. Необходимые сведения можно получить путем разборки и дефектовки детали.

И уже после этого можно будет сказать точно, что следует делать – произвести ремонт или заменить стартер Форд Фьюжн на новый.

Стоимость работ по ремонту и замене стартера

• Диагностика запчасти обойдется в 800 руб.
• Проверка на стенде стоит от 300 руб.
• Почистить стартер в сервисе могут за 200 руб.
• Ремонт бендикса стартера Форд Фьюжн стоит около 400 руб. (плюс 250 руб. за деталь)
• Ремонт стартера на Форд Фьюжн стоит от 500 руб. (плюс 400 руб. на комплектующие)
• Замена стартера на Форд Фьюжн стоит от 1200 руб. (плюс около 3500 руб. на комплектующие)
• Замена щеток стартера обойдется в 200 руб. (деталь стоит 300 руб.)
• Замена втягивающего реле обойдется в 200 руб. (стоимость 300 руб.)
• Замена редуктора на Форд Фьюжн будет стоить от 450 руб. (плюс 500 руб. за комплектующие)

Замена стартера Форд Фьюжн 1 4 и 1 6:

• Для проведения работ потребуются торцовые ключи на 10 и на 13
• Авто необходимо поставить на подъемник или смотровую яму
• Отсоединить провод минусовой клеммы АКБ
• Открутить гайку плюсовой клеммы питания стартера
• Произвести снятие со шпильки клеммы
• Открутить гайку клеммы провода питания у тягового реле
• Отодвинуть провода в сторону
• Снять стартер Форд Фьюжн, вывернув 3 болта крепления его к картеру сцепления
• Поставить новый стартер и собрать устройство в обратном порядке

Ремонт стартера на Форд Фьюжн 1 4 и 1 6

Прежде чем приступить к ремонту стартера Форд Фьюжн, необходимо будет снять деталь – процесс снятия описан выше. В процессе процедуры будет заменен бендикс стартера, поэтому необходимо заранее приготовить новую запчасть

Также важно помнить, что при проведении работ обязательно нужно отключить аккумулятор, чтобы избежать короткого замыкания.

Ремонт снятого стартера производится следующим образом:

• Зажать тисками стартовое реле
• Открутить (сдернуть) винты ключом TORX25
• Снять втягивающее реле стартера
• Зажать стартер и открутить 2 длинных болта сзади
• Снять крышку стартера
• Снять старый бендикс и вилку, достать вал
• Планетарный редуктор извлечь, разобрать и промыть керосином
• Промыть все остальные детали стартера
• Смазать весь механизм, кроме бендикса и вала (можно использовать литол)
• Установить на вал новый бендикс, установить на место вилку и крышку
• Зажать стартер в тисках и переключить ключ на закручивание
• Собрать механизм в обратном порядке
• Разобрать втягивающее реле
• Промыть деталь
• Смазывать реле (а также вал и бендикс) не нужно
• Установить каждую деталь стартера на свое место
• Поставить стартер на Форд Фьюжн и подключить его (при установке АКБ должна быть выключена!)

Тем, кто решится делать ремонт или менять стартер на своем Форд Фьюжн самостоятельно, рекомендуем вначале посмотреть соответствующее видео. Далее необходимо будет ознакомиться с полным описанием работ и приготовить все необходимые инструменты.

Артикулы деталей стартера на Форд Фьюжн:

• Бендикс  Bosch – 1 006 209 804
• Втягивающее реле Bosch – 2 339 304 015 / Cargo 138763 / Unipoint SNLS221A
• Катушка электромагнита Magneti marelli – AME 0539
• Стартер Ford – 3122001
• Реле стартера KRAUF – STB1050

Ремонт и замена стартера являются процедурами относительно не сложными, и провести их может при наличии необходимых деталей, инструментов, гаража и свободного времени обычный автолюбитель.

Как проводится диагностика

Поиск конкретной неисправности — работа сложная и длительная. Нужно проверить абсолютно все — даже предохранители. Ниже приведён стандартный алгоритм действий, позволяющий за короткое время найти слабое звено:

• обесточить аккумулятор, автомобиль поставить на ручник, коробку — в режим нейтрального хода;
• разобрать крепления воздушного фильтра, снять впускной шланг;
• скинуть управляющий провод с болта втягивающего реле;
• тщательно очистить контакты на стартере;
• подключить к устройству пуска посредством крокодилов заведомо исправную аккумуляторную батарею.

Подача тока на пускатель должна спровоцировать щелчок. Если его нет, скорее всего, окислено соединение на массу. Это следует проверить в первую очередь.

Далее:

скинуть минусовой провод со стартера и соединить его с нижним болтом тягущего реле, плюс — на верхний болт реле.

При наличии щелчка — проверить щётки стартера. Если звука нет — втягивающее реле повреждено.

Затем:

минусовой провод соединить со стартером, плюсовой — кинуть на нижний болт реле.

Стартер начнёт крутить. В нормальном состоянии обороты поднимутся до 11000 об/мин. Если же устройство будет вращаться недостаточно быстро, надо проверить щётки или якорь. При полном отсутствии оборотов — внутри обмотки имеется пробой.

Завершающая проверка:

оба провода замкнуть на верхнем болте тягущего реле.

Сильный шум укажет на повреждение бендикса или редуктора.

Таким образом, стартер Лады Приоры часто повреждается из-за следующего:

• аккумулятора — разряжается, окисляются клеммы, повреждается корпус;
• втягивающее реле — обрывается обмотка;
• щётки — изнашиваются до 4 мм и более;
• бендикс — ломаются зубья, заклинивает;
• обмотки — обрываются вследствие повышенных токов или заклина обгонной муфты.

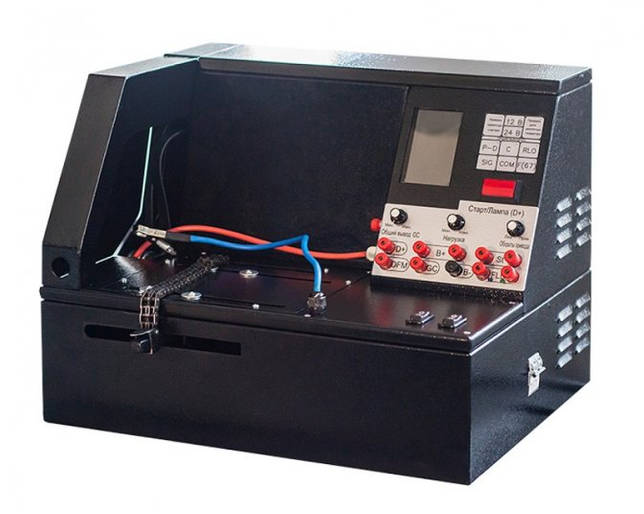

Само устройство пуска рекомендуется проверять на профессиональном стенде.

Описание приоровского стартера

Прежде чем мы расскажем о том, как произвести ремонт стартера, давайте ознакомимся с основным описанием механизма. Начнем с предназначения и места расположения.

Предназначение и местонахождение

Электростартер представляет собой узел, использующийся для преобразования электрической энергии в механическую, что необходимо для запуска мотора. Фактически этот механизм представляет собой электрический двигатель постоянного тока, оснащенный механическим приводом. Принцип работы устройства заключается в замыкании втягивающей и удерживающей катушек, а также перемещении сердечника, что способствует выталкиванию бендикса. В результате бендикс входит в зацепление с маховиком силового агрегата, а под воздействием якоря этот маховик начинает раскручиваться. Соответственно, это приводит к запуску мотора. В автомобилях Лада Приора стартерный узел расположен на коробке передач, под корпусом воздушного фильтрующего элемента мотора.

Какой стартер лучше поставить на Приору?

На сегодняшний день в продаже можно найти множество моделей стартеров от различных производителей, но все они делятся между собой на редукторные и безредукторные. И один, и второй вид обладает как своими преимуществами, так и недостатками. Основным достоинством безредукторного варианта считается надежность и возможность ремонта в случае поломки, что обусловлено его достаточно простой конструкцией. Что касается недостатков, то такие механизмы характеризуются большие потребляемым напряжением и большим весом.

Редукторные устройства стали использоваться относительно недавно, добавление редуктора в конструкцию позволило улучшить технические характеристики узла в целом. Основным преимуществом считается более высокая надежность запуска мотора, в частности, при пониженных температурах. Это достоинство достигается в результате увеличения крутящего момента. Сам электромотор имеет меньше габариты, однако частота вращения устройства более высокая, соответственно, для запуска мотора понадобится меньше тока. При производстве редукторных устройств используется меньше дорогостоящих материалов, соответственно, их стоимость на порядок ниже, чем у безредукторных.

Что касается непосредственно выбора стартера, то на практике редукторные устройства более надежны и выходят из строя значительно реже, чем безредукторные. Но в данном случае нужно помнить, что допускать работу стартерного механизма при запущенном силовом агрегате ни в коем случае нельзя. Все потому, что частота вращения якоря будет выше в несколько раз, соответственно, его проводники могут выйти из пазов и задевать неподвижные компоненты устройства, таким образом, разрушая его конструкцию (автор видео — CompsMaster).

Порядок замены стартера на Приоре своими руками

Ремонт этот весьма несложный, поэтому на все не уйдет более 25-20 минут времени. Идеальный вариант работать либо на смотровой яме, либо же снять с подушек корпус воздушного фильтра, после чего открывается очень хороший доступ к стартеру.

Первым делом отсоединяем клемму «-» от АКБ автомобиля, после чего отключаем все провода от стартера, один из которых прикручен гайкой.

После чего необходимо отвернуть три гайки крепления стартера, одна сверху:

И две удобнее отворачивать именно снизу, как наглядно показано на фото ниже.

Когда они откручены, можно беспрепятственно снимать его, так как никаких креплений больше не остается.

Установка нового при полной замене происходит в обратной последовательности, и сложности не возникнет никакой при выполнении данного ремонта.

Важно иметь ввиду, что стартеры на Приоре устанавливались как с тремя креплениями, так и с двумя (старого и нового образца). Поэтому, прежде, чем покупать новый, удостоверьтесь в том, какой именно стоял у вас на автомобиле

Цена нового на 2170 может составлять от 3500 до 4000 рублей, хотя можно найти китайские варианты немного дешевле, но относительно сомнительного качества. Самыми надежными и беспрблемными являются заводские производства КЗАТЕ, которые спокойно могут пройти без ремонта свыше 200 000 км пробега автомобиля.

Как заменить стартер на ВАЗ 2170-ВАЗ 2172?

Снятие: Стартер относится к электрической части авто, поэтому при любой работе с ним, нужно обесточивать аккумуляторную батарею, по средством скидывания клеммы минус с неё (Как скинуть клемму, читайте в статье: «Замена АКБ на автомобиле», пункт первый), после проделанной операции, снимите корпус воздухофильтра, так как он препятствует доступу к стартеру (Как снять корпус, описывается в статье под названием: «Замена корпуса воздухофильтра на ВАЗ») и преступайте к отворачиванию гайки (Указана красной стрелкой), крепления клемм проводов и отсоедините клеммы, после чего отсоедините колодку проводов (Указана синей стрелкой) от вывода который присутствует на стартере и выкрутите две гайки, крепящие стартер к картеру сцепления, одна из таких гаек для наглядности указана жёлтой стрелкой на фото ниже:

Установка: Установка нового электрического элемента, осуществляется в обратном порядке снятию, провода подсоединяются точно на те же места, где они и находились.

Дополнительный видео-ролик: Интересный ролик расположен чуть ниже, в нём рассказывается то, какие плюсы дал новый стартер установленный от другой фирмы и Вы наглядно это даже по видео-ролику определить можете.

Как выглядит стартер на приоре

В статье мы поговорим о стартере на «Приоре», его конструкции, симптомах поломок и методах их устранения. Стартер – это механизм, который приводит в движение коленчатый вал двигателя внутреннего сгорания. Он вращается за счет электромагнетизма. По сути, это обычный двигатель постоянного тока, у которого имеется статорная и роторная обмотки. Именно с их помощью создается электродвижущая сила, которая позволяет раскрутить коленвал до минимальных оборотов.

Конструкция стартера

Давайте начнем с того, какая конструкция у стартера на «Приоре». Это механизм, в котором совмещены электрический двигатель и приводные рычаги для передачи вращения к маховику. Нужно отметить тот факт, что на «Приору» можно без переделок установить стартеры от зарубежных автомобилей бюджетного класса.

Основные элементы конструкции:

• статорная обмотка;
• роторная обмотка;
• втягивающее реле;
• щетки для передачи напряжения на роторную обмотку;
• бендикс;
• крышки передняя и задняя;
• корпус.

Как вы понимаете, это устройство работает не постоянно, а только лишь в момент запуска двигателя. Но, несмотря на это, воздействуют на него очень большие нагрузки. Именно они и являются причиной выхода из строя механизма.

Основные поломки

Среди основных поломок стартера можно выделить такие:

1. Чрезмерный износ щеток. При этом электродвигатель не вращается либо делает это с трудом. Заметно падение напряжения в бортовой сети.
2. Поломка втягивающего реле. Признак этой поломки – электродвигатель не запускается вообще, в бортовой сети нет заметного падения напряжения.
3. Разрушение бендикса – электромотор вращается очень быстро, но движение к маховику не передается.
4. Разрушение венца маховика. Такая поломка проявляется тем, что при вращении стартера слышны посторонние звуки, скрежет. Мотор запускается через раз.

Вам нужно знать, где стартер на «Приоре» расположен. Он находится в подкапотном пространстве, рядом с блоком сцепления и радиатором охлаждения.

Мы перечислили только основные поломки, которые можно диагностировать самостоятельно и достаточно быстро устранить. Но если произошел обрыв в одной из обмоток, придется проводить полную диагностику. Симптомы у этого явления примерно такие же, как и у неисправных щеток или втягивающего реле.

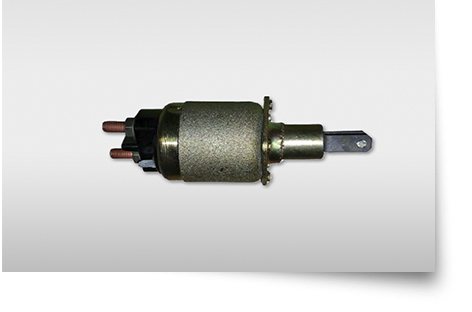

Как поменять втягивающее реле?

Одна из основных частей любого стартера – это втягивающее реле, которое расположено рядом с ним. Этот механизм выполняет сразу две функции:

• производит подачу напряжения на обмотки статора и ротора;
• двигает бендикс, который вводит в зацепление шестерню стартера с венцом маховика.

1. Корпус.
2. Два силовых контакта с резьбой.
3. Внутри расположена катушка.
4. Сердечник из металла, на который воздействует электромагнитное поле катушки. На нем же своеобразный «крюк» для соединения с бендиксом.
5. Контактная группа.

Для замены втягивающего реле вам нужны ключи на 10 и 13, а также отвертка. Сначала нужно отключить аккумуляторную батарею.

Для этого ключом на 10 ослабляете затяжку клеммы. Затем можно приступить к отключению втягивающего реле. Для этого выкручиваете ключом на 13 две гайки на силовых контактах. Крепление реле к корпусу стартера осуществляется с помощью 2–3 болтов (зависит от конкретной конструкции). Их нужно выкрутить с помощью отвертки. На этом демонтаж окончен, установка нового реле производится в обратной последовательности.

Как снять стартер для замены или ремонта?

А теперь давайте поговорим о том случае, когда требуется снимать полностью стартер на «Приоре». Причин для этого может быть несколько – от ремонта сцепления до замены непосредственно стартера. Но если причина кроется в том, что автомобиль не получается завести, стоит проверить действительно ли виноват именно стартер. Довольно часто причина кроется в других узлах. И если «Приора» не заводится, стартер не всегда в этом виноват.

Проблемы со стартером и их устранение

Если стартер щелкает но не крутит, то в первую очередь внимание следует уделить аккумуляторной батареи. Скорее всего ее заряда недостаточно, чтобы завести автомобиль

Также следует осмотреть состояние клемм. Более редко виновником щелчков является тяговое реле.

Если стартер не крутит коленчатый вал силовой установки, то условно возможные причины можно разделить на механические и электрические. К первым наиболее часто относятся проблемы с муфтой или шестерней привода. При наличии неисправностей перечисленные элементы подлежат замене.

В электрической части слабым местом являются щетки. Они наиболее подвержены износу. Когда остаточная длина щеток начинает составлять 4 мм и менее, они подлежат замене.

Замена стартера Приора, основные неисправности

Главная › Приороведение

Стартер автомобиля задает старт запуску двигателя. Приора не заводится без его участия. Без него начало движения просто невозможно. Иногда Лада Приора не заводится из-за того, что предохранитель перегорел, или рэле стартера дает сбой, оно имеет маркировку К3. Иногда он щелкает, но не крутит. Причины в деталях.

Стартер на Приоре состоит из следующих деталей: бендекс, втягивающее реле, якорь и другие — полный список того сколько деталей содержит стартер автомобиля Приора, смотрите ниже по статье. Автовладельцам желательно знать, где этот механизм находится на автомобиле Лада Приора — он стоит сразу под воздушным фильтром.

Цена детали — стартер на Приору в двигатель (16 клапанов): от 2750 до 4500 рублей. Когда случается поломка, устройство на Приоре перестаёт крутить.

Штатный стартер и аналоги – артикул и цена

К сожалению, если механизм не работает, проблема решается исключительно его заменой. Ни установка новых деталей под корпус, ни какая-либо чистка ситуацию не спасет. Штатный стартер на Приору 16 клапанов идет под каталожным номером 2111.3708010-01, его стоимость – около 4 000 рублей. В качестве аналогов можно рассматривать:

• «Пекар». Артикул 5702370800010, стоит – 3 700 р.;
• «Старвольт». Артикул lst0190, цена – 3 200 р.;
• Valeo. Артикул 438285, стоит от 3 700 р.;
• Для АКПП артикул 219002370801000, стоит от 3 900 р.;
• «БАТЭ». Артикул 51323708000, стоит от 2 750 р.;
• Редукторный – 51213708000bate, стоит от 2950 р.;
• «Кзатэ». Артикул 5702370800, стоит от 3 300 р.;
• Прамо (Элтра). Артикул TS12E901, цена – 3 800 р.;
• Fenox редукторный. Артикул 2110-3708010, цена – 4 500 рублей.

Стартер Лада Приора: устройство и принцип действия

Как было упомянуто ранее, на Приоре может быть установлена данная деталь двух типов: редукторная и безредукторная

Иногда может потребоваться снять стартер, обратите внимание, что он находится под двигателем, справа – ближе к пространству под воздушным фильтром

Для того, чтобы стартерный узел не изнашивался так быстро, в его устройстве есть особый механизм, который выводит шестерню из зацепления с маховиком коленвала – втягивающее реле стартера Приора. Если бы его не было, срок службы узла сократился бы очень заметно, или потребовался ремонт.

Редукторный

Такой механизм отличается небольшим размером. Он получается таким, потому что редуктор позволяет увеличивать, или уменьшать крутящий момент. Сам планетарный редуктор в рассматриваемой автомашине находится между якорем и бендиксом, он служит «буфером» и промежуточной деталью между ними. Тем самым он не занимает так много места в корпусе, под которым находятся:

• бендикс;
• вилка;
• якорь;
• статор;
• втягивающее реле;
• маска;
• редуктор.

Основное его отличие в том, что бендикс закрепляется на собственном валу, а тот взаимодействует с двигателем Приоры через редуктор.

Безредукторный

Безредукторный стартер гораздо крупнее своего аналога, но он выполняет ту же задачу – получает электроэнергию от аккумулятора и передает ее на коленвал для запуска двигателя. Он состоит из следующих комплектующих:

• реле;
• электромотор, в котором находятся сердечники тягового реле и обмотка;
• щетки и держатели, «щеточный узел»;
• втягивающее реле;
• статор;
• вилка;
• контактные болты;
• якорь;
• маска стартера;
• кольцо стопорное;
• муфта свободного хода;
• втулка передняя и втулка задняя;
• бендикс стартера Приоры;
• шестерня.

Работа редуктора проходит по следующему алгоритму:

1. От аккумулятора по жгуту проводов подается питание.
2. Втягивается якорь.
3. Бендикс крепится с шестерней, «выбрасывается», пятачковые контакты замыкаются, на них подается напряжение.
4. Якорь крутится, крутящий момент передается на бендикс, через него – на шестерню, а она уже контактирует с моховиком двигателя.
5. Как только ключ зажигания «отпускается», втягивающее реле разъединяет бендикс и шестерню.

Основные неисправности

Внешне распознать поломку стартера Приоры можно по следующим признакам:

• «крутит» и при этом запускает двигатель;
• не «крутит»;
• продолжает «крутить» после того, как ключ отпустили;
• скрипит, раздаются щелчки;
• «крутит», но слишком долго.

• Причина может крыться в неисправности аккумулятора, в самом стартере и предохранителях. Наиболее частые – те, которые с большей долей вероятности вывели из строя
• машину – стоит разобрать подробнее.

Не включается

Если двигатель не запускается, проблема может быть в следующем:

1. разряженный или сломанный АКБ;
2. нет замыкания контактов 50 и 30;
3. клеммы или наконечники окислены;
4. межвитковое замыкание;
5. короткое замыкание на массу;
6. обрыв цепи «стартер — тяговое реле»;
7. неисправен модуль зажигания;
8. обрыв обмотки тягового реле;
9. износ щеток;
10. якорь заедает;
11. дополнительное реле или поведенная к нему цепь управления повреждены.

Лада Приора – проверка и ремонт стартера

Для предварительной проверки стартера Лада Приора и принятия решения на его ремонт или замену понадобятся:

• Исправный и заряженный аккумулятор;
• Силовые провода с наконечниками типа «крокодил»;
• Плоская отвертка;
• Набор ключей;
• Металлическая щетка.

• Последовательность проверки:
• -Прежде всего, необходимо обеспечить свободный доступ к стартеру, для чего следует снять корпус воздушного фильтра совместно с выпускным патрубком, так как на Ладе Приора, а также на некоторых модификациях Лада Калина и Гранта (с рычажной коробкой передач), стартер установлен на КПП со стороны радиатора непосредственно под воздушным фильтром. Не забываем и об отключении от аккумулятора силовых проводов, тем самым, исключая возможность случайного повреждения центрального коммутатора;
• -Далее отсоединяем от стартера самый толстый токопроводящий провод, который закреплен на верхней шпильке втягивающего реле при помощи гайки на «13»;
• -Устанавливаем рычаг КПП на нейтральную передачу;
• -Ставим поближе к рабочему месту аккумулятор (разумеется, можно использовать и штатную батарею, если она заведомо исправна) и накидываем один из «крокодилов» на его отрицательную клемму, второй конец провода подключаем к корпусу стартера (удобнее всего к болту втягивающего реле). Для более надежного контакта места соединения зачищаем при помощи металлической щетки;

-Вторым проводом соединяем «+» аккумулятора и контакт на тыльной стороне втягивающего реле. В момент касания провода к «папе», втягивающее реле должно сработать, при этом слышен звук характерного щелчка.

Если никаких звуков не слышно – повторяем проверку, только на этот раз закрепляем «крокодил» минуса с нижним болтом втягивающего реле (крокодил «плюса» опять подносим к клемме «папа»).

Если данная проверка не показала положительного результата, смело меняем втягивающее реле, причем для выполнения данной процедуры даже не придется демонтировать сам стартер. Если же реле сработало, то, скорее всего проблема кроется в щеточном узле стартера.

-Продолжаем проверку для чего крокодил «-» вновь бросаем на корпус, а крокодил с «плюсом» подносим к нижнему болту втягивающего реле. При такой комбинации стартер должен начать вращаться, издавая характерный гул. Если стартер крутит слишком медленно – возможно неисправен щеточный узел или подклинивает якорь. Если же стартер не крутит вообще – причина в обмотке;

-В заключение выполняем общую проверку для чего клемму «+» кидаем на верхнюю шпильку втягивающего реле, после чего отверткой или гаечным ключом перемыкаем «папу» и крокодил «+».

При такой схеме соединения стартер должен заработать, при этом недопустимы посторонние шумы в виде хруста и пощелкивания, которые могут свидетельствовать о механических повреждениях бендикса или редуктора (например, разбалтывании втулок или разрушении подшипников).

В такой ситуации необходима дальнейшая разборка стартера с целью выявления конкретного дефекта.

Для разборки и ремонта стартера Лада Приора под рукой необходимо иметь:

• Плоскую и крестовую отвертки;
• Гаечные ключи на 8,10,13, 15 и 17;
• Смазку (литол, солидол, шрус либо аналоги);
• Жидкость для чистки карбюратора, ветошь и металлическую щетку.

После снятия стартера с автомобиля, прежде всего, следует произвести его внешний осмотр. На зубчатой шестерне не должно быть видимых трещин, задиров и следов значительного износа (при наличии перечисленных признаков необходимо поменять бендикс). Также не должно быть повреждений на втулке якоря и на валу.

Для проверки бендикса его следует прокрутить отверткой. Он должен вращаться без заеданий, причем только в одну сторону.

Частичная разборка стартера выполняется следующим образом:

• Ключом «на 13» откручивается гайка контактного провода на нижней шпильке втягивающего реле;
• Ключом «на 8» откручиваются болты крепления втягивающего реле, а само реле снимается, после чего появляется возможность сдернуть якорь с рычага бендикса;
• Ключом на «10» отворачиваются гайки стягивающих шпилек и откручиваются винты, удерживающие щеточный узел с крышкой. Если крышка «прикипела» ее можно сорвать поддев отверткой;
• Со шпилек снимается статор с якорем и щеточным узлом;
• С якоря снимается щеточный узел и проверяется его внешнее состояние. Если от края щеток до медного проводника осталось менее 3,5 мм щеточный узел меняется в сборе. В свою очередь, на якоре должно отсутствовать замыкание обмотки с валом, кроме того на якоре не должно быть задиров и следов сильного износа. Незначительные повреждения на коллекторе можно попробовать удалить шлифовальной шкуркой.

втягивающее реле и предохранитель стартераВАЗ 2110 и Приора

Владельцы отечественных “десяток”, когда сталкиваются с проблемой запуска двигателя, в первую очередь считают, что вышло из строя втягивающее реле, а не стартер. И его поиски под капотом оказываются безрезультатными — реле стартера обнаружить не удается.

Все дело в том, что конструкция стартеров семейства ВАЗ 2110-2115, включая авто Лада Приора, имеет интересную особенность — втягивающее реле находится внутри пускового устройства. Запуск стартера происходит при зацеплении шестерни тягового реле и привода, который, в свою очередь, находится в зацеплении с маховиком коленвала. Иными словами — если втягивающее реле по какой-то причине не работает, то и запуск двигателя не произойдет.

Кроме этого, тяговое реле выполняет еще и другую важную функцию — при замыкании его контактов подается питание на обмотки стартера от аккумулятора. Управляется оно непосредственно поворотом ключа в замке зажигания. Со временем проявляется нечеткое срабатывание стартера или медленное его вращение, так как изнашивается контактная группа реле из-за повышенных пусковых токов. В таком случае необходим ремонт стартера ВАЗ с заменой тягового реле.

Где находится стартер и втягивающее реле

Реле находится в корпусе стартера, чтобы его демонтировать для замены, необходимо выполнить следующие операции:

После замены втягивающего реле необходимо выполнить процедуру сборки в обратной последовательности.

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера. Реле и предохранитель зажигания находится в другом месте — для доступа к ним необходимо открутить два винта в боковой облицовке консоли и извлечь дополнительный блок электрооборудования.

Целостность защитных приборов, работоспособность реле и обмоток стартера можно проверить омметром, если имеются навыки и минимальный опыт диагностики электрооборудования.

Если возникли сложности в определении неисправности пускового устройства в автомобиле, мы рекомендуем обращаться к специалистам в автосервис “СтартерПро”, где быстро и качественно выявят все неисправности и устранят их с минимальными затратами. К тому же, поиск стартера, реле, предохранителей и другого оборудования может быть затруднен по причине конструктивных изменений расположения приборов, в зависимости от года выпуска и модификации автомобиля.

Что в итоге

Как видно, приведенная выше информация позволяет разобраться в том, как проверить стартер своими руками в условиях гаража. При этом нет необходимости иметь специальное оборудование. Зачастую контрольной лампы, мультиметра и заряженной АКБ вполне достаточно.

Это значит, что лучше отдать стартер проверенным специалистам, которые отдельно проведут углубленную диагностику, после чего устранят имеющиеся неисправности и вернут стартеру полную работоспособность.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Что делать, если стартер крутит, при этом двигатель не схавтывает. Проверка системы питания, зажигания, электронного управления ДВС и т.д. Рекомендации.

Навесное оборудование автомобильного двигателя внутреннего сгорания: что входит в список данного оборудования, а также что значит «двигатель без навесного».

Источник
