Замена и выбор опорного подшипника лада приора своими руками

Пошаговая инструкция замены опорного подшипника

В специализированном автосервисе за замену 1-го «опорника» на LADA Priora придется заплатить как минимум 500 росс. руб., однако замену можно осуществить и самостоятельно, работа не занимает много времени.

Пошаговая инструкция:

• Авто поставить требуется на ровной площадке.
• Домкратом поднимаем сторону, с которой будет происходить замена.
• Демонтируем колесо.
• Ключом на 19” откручиваем гайку рулевого наконечника.
• Если в наличии у вас имеется специальный съемник для выпрессовывания пальца наконечника, можно им воспользоваться. В случае, когда съемника нет, то выпрессовать можно с использованием молотка и небольшой монтировки. Главное в данном процессе не повредить резьбу пальца.
• Используя все тот же ключ, откручиваем 2-е гайки, которые собой фиксируют стойку в так называемом поворотном кулаке.
• Со «стакана» снимаем крышку, далее нужно открутить 3-и гайки, крепящие собой верхнюю опору к этому самому «стакану».
• Вытягиваем полностью амортизатор как бы исподнизу.

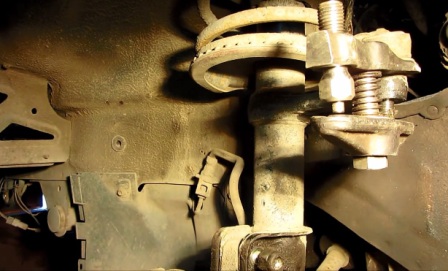

• Дабы разгрузить верхнюю опору, требуется сжать с использованием пары стяжек, пружину амортизатора.
• Ключи на 9” и на 22” помогут окрутить гайку крепления опоры к стойке.
• Снимаем опору и разбираем ее, дабы извлечь опорный подшипник.
• Все что требуется, заменить изношенный «опорник» на новое устройство.
• Закрепляем на амортизаторе опору.
• В обратной последовательности осуществляется сборка.

Специалисты рекомендуют единовременно производить замену подшипников с обеих сторон, а уже после этого провести регулировку угла установки передних колес автомобиля.

В холодное время года как некогда актуально установить в автомобиль электрический подогреватель который упрощает запуск в двигателя в мороз, на сайте https://sto.ms/electric-heaters-installation можно заказать такую установку по выгодной цене и с гарантией.

Какие опорные подшипники лучше на Ладу Калину

Опорный подшипник передней стойки фигурирует в качестве составной части верхней опоры амортизационной стойки в ходовой части автомобиля Лада Калина. Он необходим для обеспечения подвижного соединения стойки с кузовом, что позволяет ей вращаться при действии рулевого механизма. Особенность данного изделия такова, что оно воспринимает повышенные нагрузки, что сказывается на ресурсе.

Конструкция опорных подшипников

Сам опорный подшипник передней стойки заключен в резиновом сепараторе конкретного диаметра. Внутренняя обойма непосредственно соединяется со штоком амортизационной стойки. В качестве рабочего элемента изделия выступают металлические шарики, располагающиеся в один ряд по окружности. С верхней и нижней сторон деталь защищена толстыми резиновыми прокладками.

Неисправности опорных подшипников

Основным признаком, свидетельствующим о приходе в негодность подшипника, выступает характерный стук. Он выражен в виде глухих ударов, доносящихся из-под капота LADA Kalina, а точнее, от места расположения стоек.

Такое звуковое сопровождение «говорит» водителю о:

• наличии повреждения (разрыв) или деформирования (сморщивания) резиновой прокладки;
• выходе из строя рабочего элемента опоры (подшипника).

Причины поломки подшипника бывают следующие:

• полная выработка ресурса;
• проникновение в рабочую зону грязи или влаги;
• воздействие запредельных нагрузок;
• механическое разрушающее воздействие от неисправного амортизатора.

Выявляем неисправность подшипников в Ладе

Для диагностики потребуется провести ряд манипуляций:

1. Открываем капот.
2. Демонтируем протекционный колпак опоры.
3. Прикладываем ладонь к опоре (лучше к штоку амортизатора) и совершаем вертикальное раскачивание кузова.
4. Если чувствуется стук (отдача в руку), то это свидетельствует о присутствии люфта, то есть выходе из строя опоры с подшипником.

В этих случаях требуется замена без снятия стойки.

Когда менять в Калине подшипники?

В среднем показатель ресурса опор (подшипников) в Лада Калина равен 50-100 тыс. км., если при покупке их знать, какие лучше. Его величина сильно зависит от условий эксплуатирования авто. Ориентируясь на данную величину пробега, владельцу рекомендуется заменить опоры (на обеих сторонах), не дожидаясь появления признаков неисправности.

Пренебрегать заменой изношенных опор или подшипников нельзя, поскольку это гарантировано спровоцирует поломку амортизаторов или иных компонентов ходовой части LADA Kalina. Как происходит замена без снятия стойки?

Цена опорных подшипников

Стоимость подшипника «стартует» от 300 руб. Опора в сборе дороже: от 1,2 до 3,0 тыс. руб. Экономить не рекомендуется: следует выбирать либо оригинальные изделия, или же импортные аналоги от именитых брендов («FENOX», «ТРЕК», «АСОМИ», «SS-20»). Какие лучше, каждый определяет для себя сам.

Замена не сложна, однако если владелец склонен обслуживать свою Лада Калина сугубо на станции, то мастера попросят за услугу порядка 500 руб. Примерно такую сумму придется «пожертвовать» на последующую регулировку углов колес.

Замена на Ладе Калине опорных подшипников

Запасаемся инструментами:

• домкратом и баллонным ключом;
• пассатижами и рожковыми ключами («9»; «13», «17», «19» и «22»).
• съемником, позволяющим отсоединить рулевые наконечники;
• комплектом пружинных стяжек (2 шт.).

Процедура по замене подшипников

1. Устанавливаем Лада Калина на ровном участке и затормаживаем ее ручником и включенной передачей в коробке.
2. Ослабляем момент затяжки колеса и поддомкрачиваем кузов.
3. Снимаем колесо.
4. Расшплинтовываем гайку наконечника рулевого узла.
5. Откручиваем ее (ключ на «19»).
6. Съемником извлекаем шаровой палец из гнезда в поворотном рычаге стойки. При отсутствии съемника палец можно выбить.

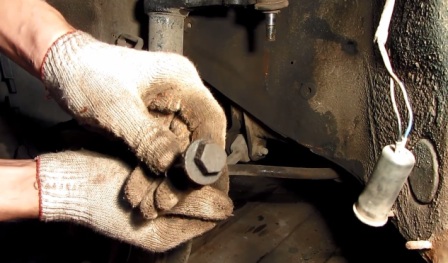

7. Отсоединяем стойку от поворотной цапфы. Ключом на «19» крутим 2 гайки. Если головки болтов необходимо поддержать, то привлекаем ключ на «17».
8. Ключом на «13» (лучше торцовым) выкручиваем крепеж (3 гайки) опоры к кузовной чашке.
9. Опору извлекаем в сборе с амортизационной стойкой.
10. Стяжками сжимаем пружину пока верхняя часть не освободится.
11. Центральную гайку опоры откручиваем с помощью ключа на «22». Ключом на «9» удерживаем шток.
12. После снятия опоры прибегаем к ее разборке. Извлекаем опорный подшипник передней стойки и меняем его.
13. Собираем узел обратно и переходим к аналогичной процедуре с другой стороны авто.

Подведем итоги

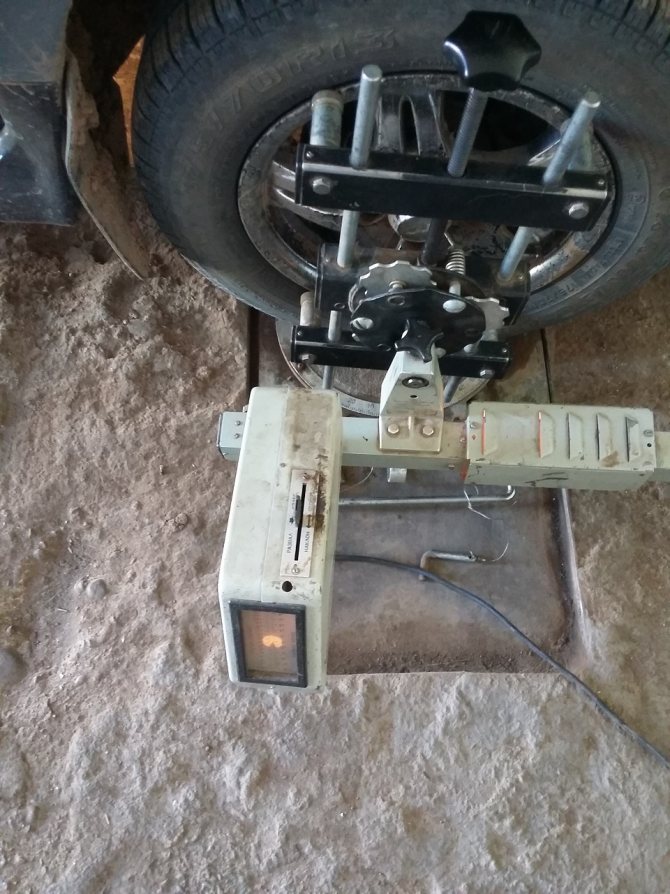

Завершив ремонтную процедуру, отправляемся на СТО для регулировки «сход-развала». «Слушаем» в дороге новые опоры (подшипники), выбирая изначально такие, какие лучше подходят вашему авто, убеждаясь в отсутствии посторонних призвуков.

Какие опорные подшипники на ВАЗ 2110 лучше — Опоры от SS20 или СЕВИ

По сети ходит основной вопрос – какие опорники лучше для авто: СЭВИ или СС20? В своих отзывах владельцы чаще отдают предпочтение именно второму варианту. СЭВИ тоже имеет свои плюсы. Во-первых – это цена. Стоимость таких деталей составляет 800-900 рублей. Но качество исполнения оставляет желать лучшего – иногда обоймы могут растрескаться уже через 10 тысяч километров пробега.

Элемент SS20 gold стоит больших денег. Его цена приближается к сумме 1700-1800 рублей. Но такие элементы способны проходить значительно больший километраж. Владельцы «десяток» на форумах в большинстве своем рекомендуют именно этот вариант. Ниже представлена информация, как выбрать правильный шарикоподшипник, не нарвавшись на подделку.

Обзор опор SS20 Gold:

Опорник ВАЗ 2110 от СЭВИ ЭКСТРИМ:

Опора стойки ВАЗ 2110 СЭВИ – подделка:

Таблица рекомендуемых производителей

№ п/пПроизводительАртикул производителяЦена 2020 год, рубКомплектацияОсобенностиСтопорные кольцаЗащитный колпак

1	VBF Россия Аналог	1118-2902840-01	700	— Обойма из закаленной стали; — Изготовлен по ГОСТу; — Повышенный срок службы; — Качественная смазка.	—	—
2	НПП «Система Технологий» Россия Аналог	SS10113/11180-2902840-00	900	— Бесшумность; — Гашение вибрации; — Работа при низких температурах; — Защита от грязи и пыли.	—	—
3	АвтоВаз Россия Оригинал	1118-2902840	750	— Оригинальное изделие; — Гарантия 1 год; — Долговечность.	—	—

Совет:

Когда ставите опорные подшипники сс20 на калину, рекомендуется установить новые «ВиброШумоизоляторы» для пружин из синтетического каучука, они смягчают нагрузку на подвеску и амортизаторы, чтобы не пошла трещина на опоре стойки Калины, а так же это предотвращает другие неисправности.

Важно знать:

Внутри пластикового корпуса опорного подшипника от VBF расположен упорный шариковый однорядный подшипник, маркировка по ГОСТ — 8112Н, по ISO (51112).

Замена опорного подшипника передней стойки на Приоре своими руками

1. ️ Диагностика опоры, причины и признаки поломки
2. ️ Выбор подшипников передней опоры на Ладу Приора
   1. ️ Таблица производителей
3. ️ Подготовка автомобиля к ремонту
4. ️ Порядок выполнения операций по замене
5. ️ Рекомендации по ремонту и видео замены подшипника

Даже опытные автомобилисты иногда не сразу определяют причины стука со стороны передних стоек. Грохот слышен под капотом во время езды и при поворотах. Так же возникает стук в пружинах амортизаторов. Управление машиной ухудшается, появляется ощутимый люфт у руля.

Причина этих проблем, скорее в том, что опорный подшипник передней стойки Приоры неисправен. Сама деталь установлена между опорных чашек, внутри так же стоят резиновые прокладки — виброшумоизоляторы, которые так же изнашиваются. «Приорка» — неприхотливый автомобиль, но поломка «опорника» время от времени всё равно случается.

Если стучат передние опорные подшипники у Приоры (Калины, 2110, 2112, 2111), стоит заняться диагностикой и заменой.

Как проверить опорный подшипник на Приоре

Некоторые причины неисправности авто:

• истечение сроков эксплуатации (пробег перевалил за 70 тыс. км);
• превышение осевых нагрузок на стойки (небережливая езда, аварии);
• влага и пыль, попадающая под капот.

Для этого проделайте следующее:

1. Поднимите капот.
2. Найдите и снимите защитную крышку верхней чашки «опорника».
3. Начинайте раскачивать кузов авто снизу вверх, при этом держите ладонь на чашке.
4. Если чувствуете рукой стук или слышите скрежет и дребезжание, вероятно, вам предстоит замена подшипника.

Отдельный опорный подшипник VBF для Приоры, Калины

Комплект с корпусом верхней передней опоры

Опорный подшипник для Приоры — какой лучше

Опорный подшипник — это часть верхней опоры, которая обеспечивает вращение стойки по оси по время поворота авто

Данная деталь — важный элемент в передней ходовой части, к выбору которой следует отнестись с вниманием

Надежные изделия выпускает фирма SKF, а так же ряд российских подшипниковых заводов. Перечислим основных производителей, каталожные номера и цены опорных подшипников для Приоры:

Рекомендуемые производители опорных подшипников, номера и цены

№ п/п	Производитель, страна	Каталожный номер	Цена, рублей
1	SKF, Швеция	VKD 35032	800
2	VBF, г. Вологда	1118-2902840	650
3	SS20, Россия	SS10113	1100
4	CS 240, trialli	2190-2902840	404
5	ЗАО Лада-Имидж»	390

Как заменить передний опорный подшипник на Приоре

Перед началом замены ознакомитесь с устройством стойки передней подвески, а так же рекомендуется посмотреть видео (внизу статьи).

№	Название	OEM-номер
1	Гайка М14х1,5	21080-2901056-00
2	Ограничитель хода сжатия	21700-2902834-00
3	Буфер хода сжатия	21100-2902816-01
4	Кожух защитный стойки	21700-2902814-00
5	Стойка телескопическая левая	21700-2905003-00
6	Опора верхняя стойки	21700-2902821-04
7	Опора верхняя стойки	21700-2902821-00
8	Болт	21080-2902830-00
9	Подшипник	11180-2902840-01
10	Чашка пружины верхняя	21700-2902760-00
11	Прокладка изолирующая пружины верхняя	21700-2902723-00
12	Пружина передней подвески	21700-2902712-00

Подготовка к ремонту

Поставьте автомобиль на ровную поверхность и обеспечьте освещение, включите первую передачу, желательно так же поставить противооткатные упоры сзади, а при работе с домкратом обеспечить страховку.

Приготовьте требуемый инструмент:

• новые запчасти для замены.
• набор ключей и «трещотка»;
• съемник рулевых наконечников (желательно);
• молоток;
• фиксаторы или стяжки пружин (обязательно);
• домкрат и тиски.
• проникающая смазка WD-40.
• Динамометрический ключ (желательно).

Разборка узла передней стойки

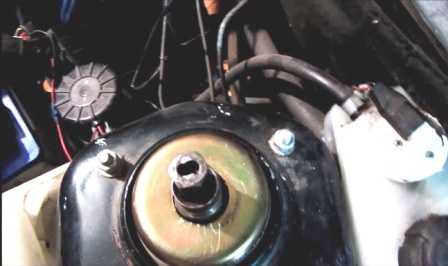

1. Откройте капот и найдите чашку передней опоры.

1. Сначала снимаем резиновую крышку.

1. Для откручивания крепления потребуется специальная удлиненная двойная головка на 22, продается за 150 рублей.

1. Устанавливаем головку внутрь, захватываем баллоником либо рожковым.

1. Меньшую внутреннюю головку захватываем накидным ключом.

1. Сначала ослабляем гайку (не откручиваем).
2. Переходим к нижней части стойки, колесо уже снято. Обрабатываем крепления повторного кулака проникающей смазкой (WD -40), а так же болт рулевого наконечника. Выдерживаем некоторое время.

1. Срываем болты крепления стойки. Процесс выглядит так:

1. Сразу их не открутить, в конце придется выбивать. Сначала же открутим наконечник шаровой опоры.

1. Ослабляем накидным ключом, затем работаем «трещоткой».

1. Далее потребуется специальный съемник, или выбивайте аккуратно молотком через деревянную прокладку.

1. Вернемся к нижним болтам стойки. Выбиваем их аккуратно молотком с деревянным клином. Крепёж сверху регулирует сход развал – не перепутайте при сборке с нижним.

Замена опоры передней амортизационной стойки ВАЗ

Замена передних стоек, пружин и опор на Приоре

Основной проблемой передней подвески, с которой приходится сталкиваться многим владельцам свыше 80-100 тысяч километров, является износ деталей передних стоек. Из-за этого в подвеске появляются посторонние стуки и нередко потеки масла у штока. В данном случае приходится менять весь узел стойки. Также можно проверить остальные детали подвески, такие как опорные подшипники, сами опоры и пружины.

Для того, чтобы выполнить ремонт самостоятельно в гаражных условиях, нам понадобится следующий инструмент:

• баллонный ключ
• молоток с монтировкой
• ключ на 9 рожковый и на 22 накидной, чтобы отвернуть верхнюю гайку стойки
• домкрат, удобнее подкатной
• плоскогубцы
• ключи на 17 и 19, а также головки с воротком
• головка на 13 с трещоткой
• проникающая смазка и стяжки пружин

Что касается стяжек, то наиболее удобными будут усиленные варианты, которые имеют по два захвата с каждой стороны, к примеру, как на фото ниже:

Итак, первым делом, когда машина стоит еще на колесах, и не поднята, необходимо открутить верхнюю гайку крепления стойки к опоре, но не до конца, а просто ослабить ее.

После этого можно поднимать переднюю часть машины домкратом и снимать колесо:

Теперь необходимо вынуть тормозной шланг из зацепления на стойке, как это показано на фото внизу:

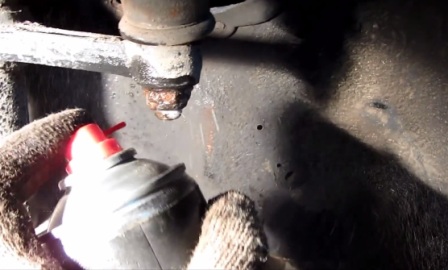

И сразу можно побрызгать гайки крепления стойки снизу:

Далее можно отворачивать гайку шарового пальца рулевого наконечника, предварительно плоскогубцами вынув шплинт:

И при помощи специального съемника или монтировки с молотком выпрессовываем наконечник из поворотного кулака:

И приступаем к отворачиванию нижних гаек крепления:

Если болты не вынимаются, то можно аккуратно через деревянную проставку выбить их молотком:

Затем можно открутить гайки крепления опоры:

И теперь можно отсоединять стойку от рычага снизу:

И окончательно вынимаем весь модель в сборе:

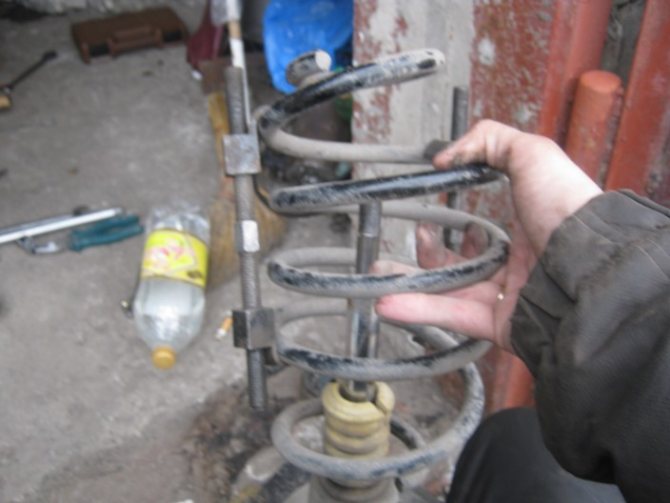

Дальше можно приступать к разбору модуля. Для этого необходимо стянуть пружину до необходимого момента:

И потом открутить верхнюю гайку до конца:

Как видите, теперь можно без каких-либо проблем снимать опору:

Также подшипник, если не снялся в сборе с опорой, и после этого можно вынимать пружину:

И остается снять отбойник и защитный кожух:

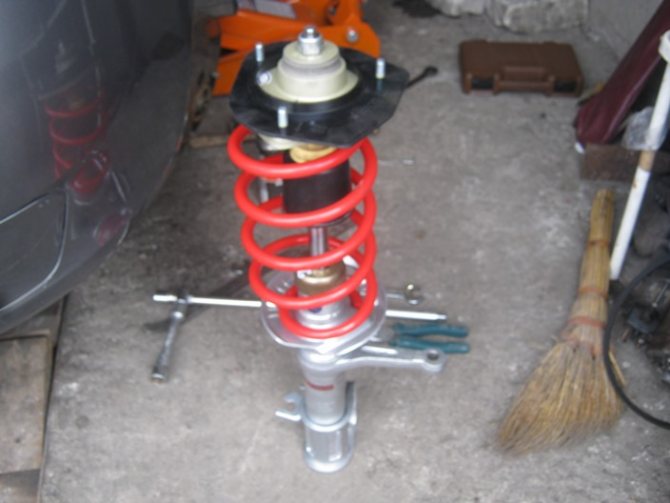

Теперь можно брать новую стойку и производить установку всех снятых деталей в обратной последовательности. Собирать следует также, с использованием стяжек пружин. После окончательной установки необходимо обязательно сделать сход-развал передних колес.

Цены на стойки для Приоры значительно отличаются и варьируются от 2500 до 6000 рублей за пару передних.

Важная роль стоек МакФерсона

Но есть у стоек МакФерсона еще одна немаловажная функция – они выполняют еще и роль поворотных кулаков. То есть, стойка с закрепленной на ней ступицей колеса может вращаться вокруг оси, что и позволяет ведущим колесам быть управляемыми.

Естественно, где есть вращение, там и используется подшипник, в случае с таким типом подвески – опорный.

Чтобы разобраться, где опорный подшипник установлен, коротко рассмотрим устройство подвески автомобиля.

Основными ее составными частями являются:

• Амортизатор.
• Корпус.
• Пружина.
• Опора.

Все эти элементы собраны в единое целое, при этом обеспечивается возможность сжатия-разжатия пружины и перемещения штока амортизатора в корпусе (для чего собственно и нужна подвеска, поскольку в процессе этих движений и осуществляется гашение колебаний).

Чтобы все это обеспечивалось, стойка собрана так: в корпус устанавливается амортизатор и все это устанавливается в пружину.

Для упора пружины снизу используется чашка, закрепленная на корпусе (приварена к нему).

Чтобы пружина была в поджатом состоянии, вверху установлена еще одна чашка, которая упирается в опору.

Ограничителем вылета пружины выступает шток амортизатора, концевик, который проходит через опору и фиксируется гайкой.

Дополнительно опора выступает не только упором для пружины, она еще и обеспечивает верхнее крепление стойки к кузову (снизу она крепится к нему рычагами).

Выбор подшипника

Проверить подшипник очень просто: обхватите рукой его чашку, начните раскачивать автомобиль, если вы чувствуете рукой какие-либо стуки или доносятся посторонние звуки со стороны опорного элемента, вероятней всего, необходима именно замена подшипника

К выбору этой детали важно подойти со всей ответственностью, так как от её качества зависит благосостояние передней ходовой части автомобиля. Я рекомендую вам к выбору следующих производителей:

• SKF — стоит около 800 рублей (Швеция)
• VBF — стоимостью 650 рублей (Россия)
• SS — 20 — также стоит в районе 800 рублей

Не обязательно приобретать оригинальные детали, так как всегда можно найти на рынке качественные аналоги, которые по своей надежности и ресурсу превосходят заводские детали автомобиля. Теперь поговорим непосредственно о самом процессе замены подшипника. К этому этапу у вас должны быть на руках все необходимые инструменты.

Как определить неисправность

Вас тревожат какие-то непонятные звуки в ходовой? На ходу отчетливо слышен ее стук? Значит, вам необходимо срочно оценить состояние подвески, поскольку не исключено, что вам пришлось столкнуться с:

• повреждением подшипника;
• повреждением прокладки.

Причин отказа опорных подшипников может быть много, и они одинаковы для подавляющего большинства автомобилей, в том числе и для Лады Калина. В первую очередь речь идет о таких проблемах, как:

1. Износ элемента (как правило, ресурс опорных подшипников на Ладу Калина рассчитан на 50 000 – 100 000 км).
2. Попадание внутрь грязи и пыли, что весьма актуально для большинства наших регионов, в которых дороги практически отсутствуют.
3. Повреждение из-за чрезмерной нагрузки на амортизатор.
4. Поломка из-за повреждения непосредственно амортизатора.

Читать дальше: Какой кпд у двс

Определить наличие поломки опорного подшипника достаточно просто. Для этого нужно открыть капот авто, снять «стакан» и слегка раскачать переднюю часть автомобиля. Характерный звук и появление вибрации будут свидетельствовать о том, что вам необходима срочная замена 1 или 2 передних опорных подшипников. Разумеется, лучше не доводить до греха и устанавливать новые комплектующие хотя бы раз в 50 000 – 70 000 километров (в зависимости от интенсивности использования вашей Калины). Если стук все же появился – игнорировать его ни в коем случае нельзя, поскольку новая стойка обойдется вам в 4 – 10 раз дороже, чем смена подшипника, средняя цена которого составляет 300 рублей. Стоимость работы на СТО также будет стоить не дешевле 500 рублей. Если произвести замену самостоятельно и своевременно, вы сможете неплохо сэкономить, тем более что в процедуре нет ничего сложного. Далее поговорим о том, как поменять опорный подшипник на авто Лада Калина без обращения к специалистам.

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку для замены верхней опоры, подшипника, пружины, телескопической стойки. Телескопическая стойка — неразборная и ремонту не подлежит. Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ — с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. «Замена наружного наконечника рулевой тяги»), шаровую опору — от поворотного кулака (см. «Снятие шаровой опоры»), вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Снятие диска тормозного механизма переднего колеса»)… …и привязываем ее шнуром к отверстиям в колесной арке, следя за тем, чтобы шланг не был натянут. Для удобства работы снимаем тормозной диск и щит тормозного диска (см. «Снятие диска тормозного механизма переднего колеса»). Если стойку предполагается разбирать…

…ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с поворотным кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. «Замена наружного наконечника рулевой тяги») и шланг тормозного механизма переднего колеса от держателя на стойке (см. «Замена шланга тормозного механизма переднего колеса»).

Кернером или краской помечаем расположение регулировочного болта.

…относительно кронштейна стойки. Совместив метки при сборке, добъемся, что отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайки болтов крепления стойки к поворотному кулаку, удерживая болты ключом «на 17». Вынимаем или выбиваем болты выколоткой из мягкого металла.

Так выглядят верхний болт и шайба для регулировки развала колес.

Выводим поворотный кулак из кронштейна стойки. Отвернув гайки крепления верхней опоры, как было показано выше…

…снимаем амортизаторную стойку. Устанавливаем на пружину две стяжки диаметрально противоположно друг другу, так чтобы они зацепляли три витка пружины. Равномерно вращая винты стяжек, сжимаем пружину. После того как пружина перестанет давить на опорные чашки, отворачиваем гайку штока.

Снимаем ограничитель хода отбоя верхней опоры.

Снимаем верхнюю опору.

Снимаем верхнюю чашку пружины в сборе с подшипником и прокладкой пружины.

Снимаем пружину со стяжками

При работе со сжатой пружиной следует соблюдать особую осторожность

Снимаем ограничитель хода сжатия верхней опоры.

Снимаем буфер хода сжатия передней подвески с защитным чехлом. Если необходимо, разъединяем буфер хода сжатия и защитный чехол.

Снимаем подшипник с верхней чашки пружины.

Снимаем защитное кольцо с верхним кольцом подшипника.

Разъединяем прокладку пружины и верхнюю чашку. Собираем и устанавливаем амортизаторную стойку в обратной последовательности. При этом отбортовку защитного чехла вставляем в кольцевую канавку буфера хода сжатия передней подвески.

Пружину устанавливаем так, чтобы нижний виток пружины упирался в выступ нижней опоры пружины. При сборке подшипника верхней опоры закладываем в него пластичную смазку. Головку регулировочного болта крепления поворотного кулака к амортизаторной стойке устанавливаем в прежнее положение по ранее нанесенным меткам. После установки амортизаторной стойки углы установки колес отрегулируйте на СТО.

Опорный подшипник служит для поглощения и распределения ударных нагрузок, поступающих от колеса через стойку амортизатора к кузову автомобиля. Он является основным рабочим элементом верхней опоры переднего амортизатора, предназначенной для соединения кузова и стойки.

Конструкция «опорника» представляет собой подшипник, состоящий из резинового сепаратора с помещенными в него металлическими шариками, и двух толстых резиновых прокладок, защищающих его сверху и снизу.

В автомобилях Лада Приора опорные подшипники установлены в «стаканах» передних амортизаторов, расположенных в моторном отсеке над каждым из колес.

Разновидности

На данный момент автомобили ВАЗ 2110 оснащаются различными типами подшипников, которые имеют свои конструктивные и функциональные особенности. Рассмотрим их.

Тип подшипника	Особенности
Со встроенным внутренним или внешним кольцом	Их особенность заключается в наличии специальных монтажных отверстий, которые предусмотрели производители. Это позволяет не использовать дополнительные фланцы. Подобные подшипники гарантируют вращение узлов при использовании как внутреннего, так и внешнего кольца
С отделяемыми кольцами	В подобных подшипниках кольца монтируются внутри
С отделяемым устанавливающимся снаружи кольцом	Особенность элемента в том, что внешнее при желании отделяется, а внутреннее кольцо словно сливается с корпусом автомобиля
Разделенные одиночные	Существенного отличия от рассматриваемых подшипников здесь нет, однако жесткость колец значительно выше.

При выборе подшипника следует ориентироваться на качество. Это самый главный критерий при покупке.

ТЕПЕРЬ ПРИСТУПИМ К РАЗБОРКЕ ИМЕЮЩЕЙСЯ КОНСТРУКЦИИ

1. Именно здесь вам и понадобятся приготовленные ранее стяжки для пружин. Установите их на второй виток (сверху и снизу) пружины, так как указано на снимке. Вторую стяжку устанавливаем аналогично, только с другой стороны.

2. Теперь начинайте сводить пружину, для этого (если кто не понял) необходимо крутить стяжные болты первой стяжки. Делается это до тех пор, пока вторая стяжка не станет свободно двигаться на витках, все вышеописанное повторите и по отношению ко второй стяжке.

3. Накидным на «22″ и шестигранником открутите гайку крепления штока стойки к опоре.

4. Далее снимите отбойник (ограничитель), а также опорный подшипник, ограничитель сжатия и опору.

5. Старые шайбы ограничителя отбоя меняем на новые, которые шли в комплекте со стойками, будьте внимательны, они имеют отличия — верхняя чуть больше чем нижняя.

6. Демонтируйте чашку пружины вместе с резиновым демпфером, а также пружину, буфер сжатия и пыльник.

Теперь внимательно осматриваем стойку.

Причину неисправности удалось обнаружить почти сразу, проверив люфт, я поднял шток в верхнюю точку, затем просто отпустил его, после этого поршень резко ушел вниз без малейшего сопротивления, «влепился» в верхнюю часть цилиндра. Здесь, как говорится, без комментариев… Теперь понятно откуда доносились глухие стуки.

Перед тем как заменить переднюю стоку ее необходимо прокачать.

Способы проверки

Проверить состояние опорного подшипника – несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка точно результата не даст, убедиться в неисправности подшипника можно только после снятия его с авто.

Но, все же, выполнив ряд нехитрых действий можно определить состояние верхней опоры.

Если брать модель ВАЗ-2110, то у нее опорный подшипник установлен в саму опору.

Чтобы проверить его состояние следует попросить помощника пораскачивать авто в поперечном направлении (не особо сильно), а сами в это время кладем руку на выступающую часть стойки в подкапотном пространстве.

Если подшипник изношен, то рукой будет чувствоваться люфт. Также у поврежденного элемента такие раскачивания обычно сопровождаются появлением сторонних звуков – скрипов, щелчков.

Если все это обнаружено при проверке — пора провести ревизию опоры.

На таких же моделях как Лада «Приора», Лада «Калина», или к примеру, Nissan X-Trail, подшипник не входит в конструкцию опоры, поэтому методом раскачки его не проверить. Единственным сигналом об износе у них является появление стука при движении.

Но все же есть возможность дополнительно удостовериться в неисправности узла.

Для этого просим помощника повращать руль в разные стороны. Сами при этом прикладываем руку к пружине.

Если подшипник сильно изношен, то в нем могут появиться подклинивания, которые хорошо будут отдаваться в пружину в виде вибрации и несильных «отстрелов».

Читайте про причины по которым слышен стук при повороте руля.

Советы новичкам по замене

1. Перед тем, как приступить к замене детали, обязательно проверьте наличие всех комплектующих.
2. Следуйте пошаговой инструкции, запоминайте, какие детали, откуда сняты, и в какой последовательности.
3. При закручивании болтов и креплении деталей не должно быть отличий от исходника: без зазоров, плотно и ровно.
4. Лучше на смену старым брать гидравлические конструкции, они могут разбираться, легче заменить некоторые части, чем потом демонтировать всю конструкцию.
5. Не пренебрегайте использованием WD-40 перед началом работы. Это сохранит резьбу и сэкономит силы.
6. Если есть сомнения насчет того, получится ли, лучше попросить опытного автослесаря понаблюдать, присутствовать.

Замена передних стоек ВАЗ 2114

Машина ВАЗ 2114 2007 года. С начал на неровностях дороги начал трястись и бить руль. Спустя неделю стало невозможным ездить по гравийке. Дорога не чувствуется, руль трясется, все дребезжит. Потекла левая стойка

. Куда деваться — надо менять. Так как менять их надо в паре пришлось купить две стойки. Решил сразу поменять и опорные подшипники. Опорники купил «десяточные», так как уже стояли от ВАЗ 2110.

В итоге в магазине купил: • 2 стойки • 2 опорных подшипника • 2 отбойника с пыльниками • комплект шумоизоляторов (4 резиновых кольца под пружины) • пружинные съемники • 2 болта с эксцентриком для регулировки развала Это все что необходимо для замены передней подвески. Итог — 5500 р. Процесс замены не очень сложный, по этому провести его можно своими руками у себя в гараже. Распишу пошаговый процесс замены с фото. 1 . Для того, что бы открутить гайку со штока стойки необходим спец-ключ. С помощью этого ключа срываем гайку (не откручиваем до конца, а просто срываем пока стойка не снята. Так в дальнейшем будет удобнее.)

2 . Домкратим машину, снимаем колесо, ставим какой нибудь чурбак под машину для страховки. Далее снимаем рулевую тягу со стойки.

3 . Откручиваем две гайки и выбиваем болты крепящие стойку к ступичному узлу. Верхний болт с эксцентриком для регулировки развала, нижний простой. Естественно они прикипевшие и выбить их будет не просто, понадобится полу кувалда. Мне пришлось греть, только так они вышли. Будьте осторожны не развальцуите болты, иначе они не пролезут в отверстия.

4 . Далее откручиваем 3 гайки с направляющих шпилек сверху и вытаскиваем стойку.5 . Стягиваем пружину съемниками, откручиваем гайку со штока, снимаем опорник и вынимаем пружину.6 . Прокачиваем новую стойку, устанавливаем шумоизоляторы, ставим пружину на место, новый опорник и закручиваем гайку штока. Новая стойка собрана.

7 . Новую собранную стойку устанавливаем обратно на машину в обратной последовательности.8 . После замены передней подвески обязательно необходимо регулировать развал-схождение.

2016-2020 24techno-guide.ru

Все права защищены. Использование материалов сайта возможно только при условии установки активной прямой ссылки на наш ресурс.ОБРАТНАЯ СВЯЗЬГлавная

(Главная страница сайта)Авто (Обзоры, отзывы, тест-драйвы автомобилей)Двигатели (Описание и устройство различных двигателей)Техно (Статьи про технику и механику)Тюнинг (Обзор тюнингованых автомобилей)Ремонт (Ремонт своими руками)Трактора (Тракторная спец техника)Осаго (Все про автострахование)Автозвук (Музыка в машину)АвтоЗАКОНЫ (Пдд, штрафа и автозаконы)Лайфхаки (Хитрости жизни)Фото/Видео (Без комментариев)Все статьи (Все публикаций которые есть на сайте)
