Зачем и для чего делают отрицательный развал колес?

Регулировка установки колес

Если нарушена установка колес, то потребуется произвести регулировку. Для этого выполните следующие действия:

1. Ослабьте натяжение хомутов муфт наконечника рулевой тяги.
2. Используя клещи типа «Кобра», необходимо вращать муфту. Перед началом проведения регулировки обязательно очистите все резьбовые соединения от грязи и пыли, обработайте проникающей смазкой.
3. Вращайте муфту до тех пор, пока между ниткой и покрышкой переднего колеса не нормализуется зазор.
4. После завершения работы обязательно произведите затяжку резьбовых соединений.
5. Аналогично проводится регулировка на втором колесе.
6. Суммарное схождение колес должно быть не более 2 мм.

Как произвести регулировку — подробная инструкция

Прежде чем начать работу и приступить к регулировке развала схождение колес своими руками, водителю стоит провести диагностику ходовой. Если присутствуют неполадки, то делать дальнейший ремонт не имеет смысла. Подвеска в совокупности с элементами рулевого управления должны работать идеально. В противном случае регулировка будет пустой тратой времени. Водителю все равно придется устранять неисправности.

Установка развала

Под понятием «развал» подразумевается разница между расстояниями от условных точек. Когда нижняя часть колеса по отношению к верхней — выпуклая, то развал считается отрицательным, и наоборот. Чтобы правильно отрегулировать его, необходимо придерживаться правил:

 диски колес — ровные;

 оптимальное давление в шинах;

 узлы и шарниры, присутствующие в системе подвески, работают исправно;

 руль обладает свободным ходом.

Процедуру проводят в гараже, в котором есть смотровая яма. Также понадобятся различные инструменты, включающие в себя ключи, штангенциркуль, белый мел, телескопическую линейку и нить с плоским отвесом.

Приступаем к работе, ориентируясь на инструкцию:

 Автомобиль ставят на ровную площадку над ямой или на эстакаде. Выставить колеса ровно можно «на глаз».

 С помощью мела ставят метки на шинах в верхних и нижних боковых областях.

 Шнурок с отвесом прикрепляют к крылу. Он должна свисать параллельно диску.

 При помощи штангенциркуля нужно измерить расстояние от веревки до нижней части диска колеса. Чтобы убедиться в правильности собственных измерений, нужно прокрутить колесо и еще раз сделать замеры.

 Колесо прокручивают еще раз и снова проделывают замеры. Полученные данные сравнивают, в них не должно быть больших расхождений. Если это не так, значит, с ходовой есть проблемы и регулировка здесь не поможет.

 Угол развала для каждой марки авто свой. Этот показатель прописывается производителем.

 Убедившись в верности замеров, водитель должен снять колеса вместе с болтами крепления кронштейна стойки амортизатора к поворотному кулаку. Иногда болты закисают, поэтому их зачищают и смачивают жидкостью WD.

 После этого нужно подвигать кулак и выставить углы, ориентируясь на проведенные замеры. Болты и колеса ставят на место и заново замеряют параметры.

У транспортных средств с задним приводом могут наблюдаться погрешности. Норма углов развала колес у таких автомобилей составляет +1…+3 мм. У переднеприводных автомобилей этот показатель равняет -1…+1 мм.

Закончив работу, водителю стоит еще раз проверить затяжку болтов. Если неисправностей нет, то можно провести проверку выравнивания машины на дороге.

Не стоит забывать, что во время ремонта нужно делать замеры как минимум 3 раза. Если автолюбитель сделал все правильно, то его машина перестанет «уходить» в сторону, а шины не будут изнашиваться слишком быстро.

Работу придется провести заново, если автомобиль по-прежнему «уходит» с прямой траектории.

Установка углов схождения

Под понятием «схождение» подразумевается угол между направлением движения авто и поверхностью.  Регулировке подлежат как задние, так и передние колеса. Главной целью процедуры является снизить стирание шин.

Настройки схождения происходят аналогичным образом, что их регулировка развала. Однако сначала нужно провести подготовительные процедуры, смочив область под колесами мыльной водой. Можно также применить скользящие опоры

Это важно, поскольку во время операции второе колесо должно быть в неподвижном состоянии.

После этого авто устанавливают на исходную позицию, чтобы положение колес было прямым. Руль также стоит зафиксировать длинной рейкой, пристегнув ее стяжками.

Алгоритм регулировки проходит следующим образом:

 С внутренней стороны колеса рисуют отметины мелом.

 После этого нужно закрепить телескопическую линейку так, чтобы она не задевала узлов подвески. Двумя концами ее прикладывают к меткам. Нужно совместить указатель с нулем и зафиксировать его.

 Автомобиль откатывают слегка вперед, при этом линейка отходит назад. Шкала инструмента укажет разницу расстояния. Нормальным считается расхождение в 1 мм. Если данный показатель выше, то потребуется корректировка.

Корректирование производится регулированием длины рулевых тяг. Если значения уменьшились, то тяги нужно укоротить. Если, наоборот, разница увеличилась, то длину тяги также увеличивают. Данный способ отлично подходит для владельцев отечественных авто.

Определяемся с формулировками

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Кастер

Ещё одна характеристика положения колёс автомобиля – кастер, который составляет угол между амортизатором в Макферсоновой подвеске и наклоном колёсного поворотного кулака

. Также кастер определяют как наклонный угол поворотной оси колеса. Проводя аналогию с передним колесом велосипеда, это угол наклона рулевой вилки: чем более вилка «лежит», тем больше велосипедный руль будет тяготеть к тому, чтобы принять положение «прямо». Большинство моделей авто сконструированы таким образом, что кастер составляет 6 градусов и не подлежит корректированию, поэтому далее будем рассматривать только работу со сходом-развалом.

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).

Кастер на Самаре задаётся с помощью нескольких шайб

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу

Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Важность правильного положения колёс автомобиля

Настройка схождения и развала колёс имеет очень большое значение. От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

• устойчивость машины к заносам и переворачиванию в ходе движения;
• маневренность и управляемость автомобиля;
• экономичность в плане расхода топлива;
• ресурс автомобильных шин.

Это интересно: Самостоятельная замена помпы на ВАЗ 2107 — подробная инструкция как поменять своими рукамиПоложение колёс автомобиля изменяется, если:

• были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
• машина на дороге «поймал» яму, вследствие чего деформировался диск;
• автомобиль получил сильный удар;
• машина долгое время передвигалась по неровной дороге;
• пришли в негодность тяги и рулевые наконечники;
• увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
• погнулся мост (в случае моделей с неразрезным мостом);
• износился ступичный подшипник;
• неисправна шаровая опора поворотного кулака;
• неисправна опора амортизатора в кузовной чашке.

Общая информация

Прежде чем перейти непосредственно к преимуществам и недостаткам, необходимо вначале разобраться, что же это за углы и какими они могут быть.

Итак, развал – это расположение колес автомобиля под углом к дороге. Развал-схождение влияет на уровень управляемости, на безопасность и на то, как быстро резина придет в негодность. Сейчас существует масса моделей авто, и для каждой имеется свой оптимальный угол схождения и развала. Существует три вида. Это нулевой угол, положительный и отрицательный развал.

Колесо автомобиля будет в нулевом развале, если оно находится перпендикулярно к дорожному полотну. Если верхняя часть колеса направлена внутрь кузова, тогда развал считается отрицательным. Если верхняя часть колеса смотрит от кузова, тогда это положительный развал.

В процессе движения на автомобиле углы установки колес находятся под постоянным напряжением. Со временем даже правильно и профессионально выставленные параметры могут меняться в одну или другую сторону.

Если углы оптимальные, то автомобиль будет более маневренным и устойчивым. Нужно внимательно следить за этим. Даже если развал будет меньше или больше на два градуса от оптимального, это может серьезно повлиять на управляемость, устойчивость и длительность срока эксплуатации резины.

Регулировка

Если будет меняться угол кастера, понадобятся самоконтрящиеся гайки M12x1,25. У ВАЗа есть подходящий артикул – 16105011. Если же угол будут уменьшать, нужны и шайбы «2108-2904225» (деталь 24). Установка одной шайбы ведёт к уменьшению кастера на 19 угловых минут.

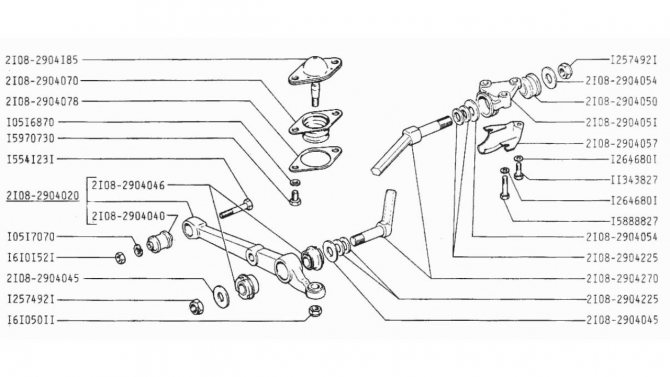

Растяжка (сабля) и рычаг

Для регулировки любого параметра колесо вывешивают и снимают его. А при настройке кастера по очереди вывешивают каждое из двух колёс. В общем, работа предстоит долгая.

Угол кастера

Чтобы добавить или убрать шайбы, нужно снимать растяжку: плоским ключом «на 24» придерживают саму растяжку, а другим ключом откручивают гайку.

Демонтаж растяжек подвески

Отвернув гайки с обеих сторон, сразу удалить деталь нельзя. Нужно открутить и крепёж рычага к тяге стабилизатора (ключ «на 17»). Чтобы выбить крепёжную шпильку, используйте проставку из алюминия.

Угол развала

На всех «Десятках», в том числе на ВАЗ-2112, развал регулируется просто. Верхний болт, на котором удерживается кулак, снабжён эксцентриком. Гайку на болте нужно ослабить и затем вращать его ключом – угол развала будет меняться.

Регулировка развала правого колеса

Отметьте штатное положение шляпки регулировочного винта ( рис. 1 ). Ослабьте гайку на нижнем винте. То же самое надо сделать с верхним винтом – гайку не откручивают полностью! Выполнив настройку, крепление затягивают. Нужны два ключа «на 19» ( рис. 2 ).

Угол схождения

На фото показано, как устроена рулевая тяга в сборе с наконечниками. Шестигранник рассчитан под ключ «на 17», но прежде, чем его вращать, надо ослабить стяжной винт на каждом из наконечников – внутреннем и наружном.

Рулевая тяга и её наконечники

Если смотреть на арку снаружи, то вращая шестигранник «по часовой стрелке», мы уменьшаем длину рулевой тяги. И наоборот.

Откручивая винт, помеченный на фото стрелкой, наконечник «a» нужно придерживать. То же относится и к операции настройки – плоскость шаровой опоры должна остаться параллельной плоскости рычага «b».

Внешний наконечник и поворотный рычаг

Кто пренебрежёт нашим советом, будет менять наконечники через день.

1. Для регулировки правой тяги руль надо вывернуть влево;
2. Взяв ключ «на 13», ослабляют два стяжных винта;

Стяжной винт внешнего наконечника

Что такое развал и схождение

Углы установки колёс (УУК) рассчитываются инженерами индивидуально для каждой модели автомобиля, чтобы обеспечить наилучшую управляемость и плавность хода. Колёса могут регулироваться в нескольких плоскостях.

Развал — это угол между плоскостью вращения колеса и вертикалью. Говоря проще, именно развал определяет, наклонено ли колесо в какую-то сторону или стоит на дороге ровно. Наружу колесо отклоняется при положительном развале, а внутрь — при отрицательном.

Идеального развала не существует: для разных типов машин оптимальный развал колес отличается. Так, для гоночных автомобилей обычно выставляют отрицательный развал (добиваясь повышенной устойчивости при вхождении в повороты, правда, ценой быстрого износа протектора), а на тяжелых грузовиках — положительный развал, который после загрузки кузова за счет дополнительной массы становится нулевым.

При регулировке развала обычных легковых машин стремятся достичь нулевого положения — перпендикулярности колёс плоскости земли, без отклонений в стороны. Такая регулировка позволяет сбалансировать комфорт, управляемость и безопасность автомобиля, а также добиться минимального и равномерного износа покрышек.

Виды развала. Отрицательный и положительный углы наклона колёс приведут к неравномерному износу протектора. Для повседневной езды рекомендуется нулевой развал.

Схождение — не менее важный параметр, который характеризует угол между плоскостью вращения колес и направлением движения. Иначе говоря, параллельность колес друг другу, если смотреть на них сверху. Колеса обладают положительным схождением, если повернуты внутрь. При развернутых наружу колесах схождение называют отрицательным (иногда встречается термин «расхождение»). Как и в случае с развалом, схождение называют нулевым, если плоскости колес параллельны.

Плюсом положительного схождения является повышенная стабильность на высоких скоростях, однако поворачиваемость автомобиля становится недостаточной (то есть машина неохотно входит в повороты, стремясь уйти с траектории наружу). Отрицательное схождение повышает отзывчивость колес на поворот руля, но усиливает рысканье машины.

Неправильное схождение колес сильно отражается на поведении автомобиля. Кроме неравномерного износа протектора, о сбитом схождении могут сигнализировать следующие признаки:

• увод автомобиля с прямой траектории (необходимо постоянно подруливать);
• нестабильное поведение при смене дорожного покрытия и на неровностях;
• рысканье при разгоне и торможении;
• сопротивление входу в поворот (недостаточная поворачиваемость).

Виды схождения. Как и в случае с развалом, отрицательный и положительный углы приведут к неравномерному износу протектора. Для повседневной езды оптимально нулевое схождение.

Для регулировки схождения на обычном легковом автомобиле при стандартной городской эксплуатации следует руководствоваться рекомендациями производителя. Как правило, допустимым считается отклонение от продольной оси не более чем на 0°30′ (тридцать минут). Приведение колес к нулевому схождению позволит уверенно и безопасно управлять автомобилем в большинстве ситуаций.

Еще один важный параметр геометрии колёс — кастор, угол между вертикалью и осью поворота колеса. Подавляющее большинство легковых автомобилей имеют положительный кастор, т. е. ось поворота наклонена назад. И наоборот, кастор является отрицательным, если ось поворота вынесена вперед относительно центра колеса. При совпадении оси поворота с вертикалью кастор называют нулевым.

Положительный кастор позволяет колёсам самостоятельно выравниваться на выходе из поворота при отпущенном руле, что повышает стабильность и безопасность движения. На серийных автомобилях изменение кастора зачастую не предусмотрено, поэтому на стенде «развала-схождения» его не регулируют.

Положительный кастор: ось поворота колеса наклонена назад, к центру автомобиля. Именно такое положение обеспечивает самовыравнивание колес при движении.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

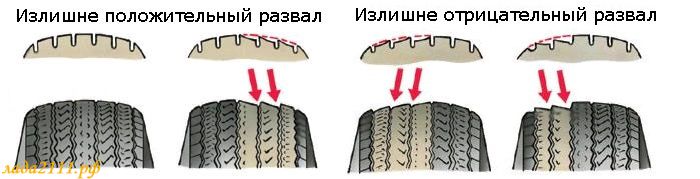

Минусы отрицательного развала:

1. Уменьшенная площадь контакта колеса приводит к ухудшению сцепных свойств на ровной дороге.
2. Быстрый износ покрышек, особенно при развале от -2 градусов и более.
3. Машина становится более чувствительной к колее на дороге, автомобиль начинает водить в стороны.
4. Уменьшается курсовая устойчивость, особенно чувствуется на скорости более 80 км/ч.

Чем больше угол развала, тем сильней проявляются недостатки. Средние значения угла развала для спортивных автомобилей составляют -0,5 . — 5,5 градуса. Для любителей тюнинга гражданских автомобилей эти значения сужаются до -1..-2,5 градуса. По словам производителей доработка ВАЗ путем установки развальных пластин для отрицательного развала в -1 градус даст хороший эффект и никак не скажется на износе шин. Напомним, на Лада Гранта и Калина 2 минусовой развал задних колес с завода (-1 градус). А как считаете Вы, нужно ли делать отрицательный развал колес для повседневной езды?
