Причины и пути решения проблем, проявляющихся в виде холостых щелчков стартера

Как проверить втягивающее реле

Проверить ВР можно двумя способами — не снимая с автомобиля и после снятия вместе со стартером. Если вы предполагаете, что сигнал с замка — теряется где‐то в цепи — проведите сначала обычный тест на автомобиле, затем — по результатам, узел можно будет снять и проверить более точно — мультиметром.

Проверка не снимая с автомобиля:

1. Поставьте машину на ручник, убедитесь, что она стоит на нейтральной передаче.
2. Включите зажигание, оставьте ключ в замке.
3. Снимите с управляющей клеммы ВР разъем (тонкий провод).
4. Отверткой замкните клемму с верхним силовым болтом (плюс от АКБ).

Если после этого машина завелась – проблема в управляющей цепи (импульс с замка не приходит на клемму). Если стартер и дальше щелкает, но не крутит – проверяйте приборы по отдельности. Для этого «тяговое» нужно отсоединить от корпуса стартера (снимать с машины их проще вместе, а затем – разъединить).

Проверка после снятия:

1. Включить мультиметр в режим звуковой «прозвонки».
2. Соединить один щуп прибора с управляющей клеммой.
3. Второй – с нижним силовым болтом (клемма на щетки).
4. Если идет сигнал — втягивающая обмотка цела.
5. Оставив первый щуп на клемме, второй приложить к корпусу.
6. Если идет сигнал — удерживающая катушка — тоже цела.
7. Установить устройство вертикально, на якорь, выводами вверх.
8. Накинуть щупы на болты — один на верхний, другой — на нижний.
9. Нажать на реле, вдавив якорь до упора.
10. Если есть звук — силовые клеммы корректно замыкаются, пластина работает.
11. Если звука нет, но табло выдает цифры — не работает. Причина — постороннее сопротивление.

Проверка втягивающего реле мультиметром

При выявлении хотя бы одной поломки, деталь идет под замену на новую, или заведомо исправную. Если обе катушки целы, а пластина нормально замыкает «пятаки», остается провести испытание усилия, с которым запчасть двигает плунжер якоря. Для этого – сначала измерьте свободный ход плунжера, вставив реле на место в корпус, до плотного касания петлей рычажка вилки, и замеряйте линейкой расстояние между корпусом электростартера и самого втягивающего. Вытащите деталь, утопите плунжер до касания пружины, теперь отложите на плунжере полученное расстояние, от края корпуса. Отметьте (маркером или шилом).

Силовая проверка:

• Зафиксируйте два провода одним концом на «массе» (корпусе) детали.
• Один из этих проводов соедините с минусовой клеммой АКБ.
• Наденьте на плюс АКБ третий провод с о штекером.
• Одной рукой прижмите деталь к поверхности, «сжав» плунжер до отметки.
• Наденьте штекер на разъем 50.
• Коснитесь концом свободного провода (с корпуса) нижнего силового болта.
• Если сердечник преодолеет сопротивление и втянется — проблемы нет, втягивающее реле — рабочее.

Для оценки усилия, нужно надежно зафиксировать устройство (за петлю на якоре) на ровном твердом основании. Поверхность не должна проводить ток — например, деревянный, или покрытый картонкой стол.

Замена бендикса стартера: пошаговая инструкция с фото

Как и щетки, своими руками без особого труда можно заменить и бендикс. В этом разделе представлена пошаговая фотоинструкция по замене бендикса стартера. Как и в предыдущем случае, она достаточно универсальна.

Шаг 1. Начать следует с откручивания гайки щеточного узла с болта реле.

Откручивание гайки щеточного узла с болта реле

Шаг 2. После нужно снять контакт вывода щеточного узла с болта реле, о котором говорили выше.

Снятие контакта вывода щеточного узла

Шаг 3. Затем нужно выкрутить стяжные винты, которые фиксируют тяговое реле на маске. Их три штуки и все они расположены рядом.

Выкручивание стяжных винтов

Шаг 4. Далее требуется вытащить реле из его посадочного места.

Вытаскивание реле с посадочного места

Шаг 5. Только после этого можно выкрутить стяжные болты самого стартера как в инструкции выше в шаге 3 и вынуть моторчик из корпуса.

Выкручивание стяжных болтов стартера

Извлечение моторчика из корпуса

Шаг 6. Следующим этапом становится извлечение сердечника реле.

Извлечение сердечника реле

Шаг 7. Далее нужно извлечь редуктор из корпуса. Вы уже почти у цели.

Извлечение редуктора из корпуса

Шаг 8. С редуктора требуется снять вилку, которая фиксирует бендикс.

Снятие вилки, что фиксирует бендикс

Вилка стартера снята

Шаг 9. Затем нужно сбить стопорное кольцо с вала редуктора. Для этого потребуются молоток и зубило.

Извлечение стопорного кольца с вала редуктора

Стопорное кольцо снято

Шаг 10. Осталось снять старый поврежденный бендикс и заменить его на новый.

Демонтаж поврежденного бендикса

Шаг 11. На этом этапе следует установить новый бендикс на его законное место.

Установка нового бендикса

Шаг 12. Теперь необходимо собрать стартер, повторив шаги с 9 по 1 в обратном порядке. Стопорное кольцо зажимается при помощи плоскогубцев.

Обратная сборка стартера

Не щелкает реле. Сбои функционирования стартера

В исправно работающем стартере, отчетливо слышится щелчок. Этот звук издает реле, в момент втягивания бендекса. Если не щелкает реле стартера, значит, происходит одна из трех неприятностей:

1. Нарушена подача электричества. При том, ток может и быть, однако напряжение будет иметь слишком низкое показание. Проверка проводов и соединений подтвердит (или опровергнет) это подозрение. Однако самой частой причиной становиться разрядка аккумулятора.
2. Механические повреждения отдельных элементов стартера. Накопленный износ, повторяющиеся попытки неправильного старта двигателя, игнорирование осмотра этой детали во время очередных ТО – все это усугубляющие факторы механических повреждений.
3. Выход из строя реле. Этот факт может подтвердить только профессиональная диагностика.

Есть еще ситуации, не связанные с реле, когда констатируется неисправность стартера. В этом случае должна быть твердая уверенность, что аккумулятор полностью заряжен. Например:

• стартер работает, а маховик не вращается. Причиной становится изношенность венца на маховике. Его замена, а также, прокручивание на несколько сантиметров коленвала, полностью решают эту проблему.
• Иммобилайзеры блокируют электроцепи автомобиля, что делает невозможным активацию стартера (ток не подается). Перед стартом, отключите противоугонную систему.
• Щетки (и щеткодержатели) стерлись. Это, вообще, слабое место стартера. С их помощью передается напряжение на вращающийся ротор. Постоянное трение приводит к быстрому износу.
• Повреждение изоляции обмотки приводит к замыканию в ее витках. Может появиться задымления и неприятный запах гари. Такой стартер не восстановить, без замены обмотки.
• Плохая центровка вала, приводящая к заклиниванию или тугому вращению стартера.
• Износ шестерни приводит к нестыковке бендикса с маховиком. Он просто проскальзывает сквозь зубья, не цепляя их. Проблема решается заменой шестерни.

Щетки и обмотка

Внутри корпуса стартера расположено 4 стальных сердечника (башмака) с обмоткой, которая соединяется в цепь.

Полезно! В некоторых автомобилях используются не сердечники с обмоткой, а магниты, что намного удобнее.

Ток на обмотку поступает с центрального входа, а выход выводится на две медно-графитовые положительные щетки, которые идут к коллектору. Также с ним соединяются отрицательные щетки, которые идут от массы стартера. Все щетки постоянно прижимаются при помощи небольших пружин. Но, так как графит не самый долговечный материал, эти элементы имеют свойство довольно быстро стираться. Когда износ щеток доходит до критического уровня втягивающее реле перестает получать ток.

При подобной поломке стартер не будет издавать совершенно никаких сторонних звуков. Для ремонта потребуется его разобрать и оценить состояние щеток. Если с ними все в порядке, то смотрим обмотки. Если они сгорели, то выгорит и слой лака, который на них наносится. Также вместо медного цвета обмотки будут черными. Также о проблеме свидетельствует неприятный горелый запах. В этом случае самым лучшим будет заменить весь узел целиком, хотя можно обойтись и новыми обмотками.

Как понять, что виноват именно стартер

Источников проблемы может быть несколько: села батарея, отказало реле, нет нормального контакта, замкнули обмотки или поврежден сам механизм стартера. Плюс еще парочка «болезней», присущих определенным моделям.

Различить их можно по обстоятельствам, при которых вы не смогли запустить мотор машины.

Например, вы включили зажигание, загорелась «приборка», прожужжал топливный насос, толкаете ключ во второе положение, а дальше, после поворота ключа есть 5 вариантов:

1. Не происходит ничего — под капотом тишина, втягивающее не щелкает, стартер не крутит, контрольные лампы — ненадолго притухли.
2. Слышны только щелчки, стартер — так же не работает, приборная панель реагирует изменением яркости.
3. Лампы – притухают, втягивающее щелкает, из-под капота слышно натужное «вок-вок» – стартер крутит маховик, но медленно, короткими «рывками» и движок — не заводится.
4. Кроме щелчка реле, раздался скрежет (стук), запахло горелой изоляцией, маховик двигателя провернулся недостаточно и мотор не завелся, дальше — тишина.
5. Реле щелкнуло, стартер крутит, но с визгом (жужжанием), или треском маховик не прокручивается.

Первый вариант – указывает на потери тока на отрезке «АКБ – клемма стартера» в силовой цепи, отсутствие контакта в управляющей, на износ щеток, либо на отказ втягивающего реле.

Второй вариант – на плохой контакт на «пятаках», или где‐то в управляющей цепи, либо — на межвитковое КЗ, возможно — износ и перекос втулок, из‐за которого электромотор не может провернуть бендикс.

Третий – вероятнее всего «говорит» о низком заряде батареи, отсутствии надежной «массы», или неисправности со стороны ДВС (густое масло на морозе, клин генератора, и т. д.).

Четвертый — однозначно указывает на внутреннюю поломку: оторвались магниты, раскрошились щетки, либо — разрушился игольчатый подшипник.

Пятый – преимущественно говорит о механической поломке бендикса (слизаны или выкрошились зубцы, муфта не «выходит» – не достает до маховика), или зубцов планетарного редуктора.

Как точно определить, что нужно менять стартер

Не всегда стоит терять свое время, чтобы устранить неисправность пускового устройства при помощи мелкого или частичного ремонта. Масштабное устранение неисправностей зачастую на этом узле нецелесообразно. Перед тем как снять, а тем более разобрать стартер, необходимо запомнить три признака, при которых вам стоит поспешить приобрести новые запасные части:

1. При повороте ключа в замке зажигания вы слышите скрежет в области моторного отсека. Это прямо указывает на неисправность бендикса (обгонной муфты) или маховика. Именно эти детали и нужно заменить.
2. Щелчки при отказе стартера в работе означают неисправность реле.
3. Натужный запуск двигателя является свидетельством выхода из строя щеток стартера.

Самой частой причиной щелчков в стартере считается выход из строя втягивающего устройства. Реле стоит не так дорого, также его можно попробовать починить самостоятельно. Это потребует немало усилий, но спасет вас от замены узла. Только стоит помнить, что это временная мера, надолго восстановленного реле не хватит, а в ряде случаев переборка не поможет.

Под корпусом реле вы можете обнаружить якорь, катушку, стержень и контакты. Наиболее часто на частях этого устройства появляется окись, которую впору попытаться очистить. Однако стоит помнить, что эта мера порой оказывается безрезультатной. Поэтому лучше всего сразу купите новую запасную часть.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

1. Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

2. Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто  ниже нормы, то поворот замка зажигания в  положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других). В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле

В то же самое время другие индикаторы интенсивность свечения практически не меняют

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

3. Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно  и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

• Стартер не крутит втягивающее, но щелкает
• Как проверить втягивающее реле стартера?
• Почему машина не заводится, но стартер крутит?

Причины, по которым стартер щелкает но не крутит

Часто причиной становится экстренное или неправильное торможение, при котором стартер состоящий в зацепе с маховиком, получает ток большой силы. Сам стартер относится к электроагрегатам кратковременного действия, поэтому в случае его длительной работы он может выйти из строя, что в большинстве проявляется в виде, когда стартер не крутит или стартер щелкает, но не крутит.

Для того, чтобы понять, почему происходят щелчки и отсутствует вращение, нужно обратить внимание на то как устроен стартер. В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера

Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит

В составе стартера есть так называемое тяговое или как его еще называют втягивающее реле, которое имеет вид небольшого цилиндра, прикрепленного к основанию стартера. Реле стартера, в свою очередь, оснащено втягивающей и удерживающей обмотками. Выход из строя происходит как раз в тот момент, когда возникает дефицит напряжения на удерживающей обмотке. Задача втягивающей обмотки втянуть сердечник, однако тот возвращается на исходную позицию, т. к. его не может удержать удерживающая обмотка. Именно это происходит в момент, когда вы пытаетесь завести машину, поворачивая ключ в замке зажигания. А выглядит это явления для нас в виде щелчков, то есть когда стартер щелкает но не крутит.

Как вы уже знаете, щелчки издает втягивающее реле, причин по которым это происходит может быть несколько. Вот перечень наиболее вероятных причины, по которым стартер не крутит, но щелкает:

1. Аккумуляторная батарея (АКБ). Вероятнее всего АКБ просто разрядилась, либо недостаточно заряжена, либо клеммы имеют плохой контакт с высоковольтными проводами. Зарядите аккумулятор и попытайтесь снова запустить мотор.
2. Плохая масса кузова с мотором. В данной ситуации рекомендуется взять другой массовой провод и повторить попытку.

Стартер не крутит и слышен один отчетливый щелчок. В таком случае рекомендую проверить массу двигателя, а также крепление тягового реле к корпусу стартера. Проблема может заключаться в плохих или перегоревших контактах на тяговом реле. Если же нет, то скорее всего, поломка кроется неисправности самого механизма стартера, здесь не обойтись без полной его разборки или замены.

Если вы убеждены, что причина когда стартер щелкает, но не крутит именно в самом стартере, вот несколько вероятных причин по которым это может происходить:

1. Возможно перегорание силового провода, соединяющего обмотку стартера и тяговое реле.
2. Критический износ щеток или втулок стартера.
3. Обрыв обмотки стартера или замыкание на обмотке якоря.
4. Деформация или разрушение вилки в приводе бендикса.

Подведем итоги

Заметив проблемы со стартером, не оттягивайте с ремонтом, иначе в один неподходящий момент он просто перестанет крутить, а это согласно «закону подлости» произойдет где-нибудь вдали от дома или тогда когда вы будете очень спешить… Проблему когда стартер щелкает, но не крутит можно решить самостоятельно. В сети в избытке всевозможных мануалов по ремонту и замене стартера своими руками. Однако если не уверены, лучше доверьтесь профессионалам, так вы сможете сэкономить свое время, нервы, а иногда и деньги.

Диагностика и ремонт своими руками

Итак, если двигатель отказывается запускаться на горячую, нужно произвести диагностику стартерного узла. Подробнее о том, как проверить и отремонтировать устройство, мы расскажем далее. Стартерный механизм представляет собой электродвигатель, который вступает в работу, получая энергию от АКБ. Одной из основных характеристик этого узла является потребление большого тока в момент запуска ДВС, но это происходит только в течение нескольких секунд. Да и то, благодаря возможности аккумулятора не разряжаться.

В том случае, если узел плохо работает на горячую, а все агрегаты, механизмы и цепи работают в нормальном режиме, необходимо произвести его ремонт. Такая процедура не относится к категории простых, поэтому вам необходимо обладать определенными навыками и знаниями. Как правило, данный узел монтируется в наиболее неудобном для автовладельца месте — в нижней части мотора. Для ремонта подготовьте стандартный инструментарий, включающий в себя набор гаечных ключей. Для большего удобства вам придется использовать и удлиненный торцевой ключ (автор видео о неисправностях, а также подробное ремонте устройства в домашних условиях — канал Эксин Плюс).

В любом случае, сначала необходимо произвести демонтаж механизма, эта процедура индивидуальна для каждого авто, поэтому описывать ее мы не будем. После того, как узел будет снят, нужно разобрать его конструкцию. Если вы не хотите столкнуться с проблемой сборки после ремонта, то перед тем, как разобрать конструкцию, сделайте на корпусе соответствующие метки.

При разборе механизма обратите внимание на состояние следующих элементов:

1. Узлов и контактов. Если вы заметили, что где-то плохой контакт, его нужно либо зачистить, либо заменить. В некоторых случаях зачистка позволяет избавиться от обгорания или окисления.
2. Обгонная муфта или бендикс, этот компонент также надо тщательно проверить. Убедитесь в том, что возможна дальнейшая эксплуатация данного компонента. Если шлицы бендикса стерлись, то лучше будет его поменять.
3. Якорь.При выходе из строя данного компонента возможны проблемы в работе мотора. Якорь оснащается коллектором, который может выгореть в результате сильного износа щеток. Кроме того, на коллекторе не допускаются какие-либо подгорания, то же самое касается и посинения пластин. На этом же этапе следует произвести диагностику целостности обмоток вместе с изоляцией.

Также когда этот узел будет разобран, нужно будет осуществить профилактику всех составляющих элементов. Все без исключения детали необходимо очистить от грязи и пыли, поскольку это может стать причиной некорректной работы узла в целом. В том случае, если причина помех в работе механизма обусловлена подгоранием контактом, их надо заменить, если износом или залипанием щеток, то можно попытаться их отремонтировать. Если ремонт не даст результатов, то щеточный узел меняется, для этого можно приобрести в любом автомобильном магазине специальный ремкомплект. В том случае, если механизм попросту не подлежит ремонту, его необходимо будет поменять на работоспособный.

Если необходимость ремонта вызвала у вас трудности, то лучше обратитесь за помощью к специалистам. Пусть вы заплатите деньги, зато будете уверены в правильности выполненных действий и функциональности узла.

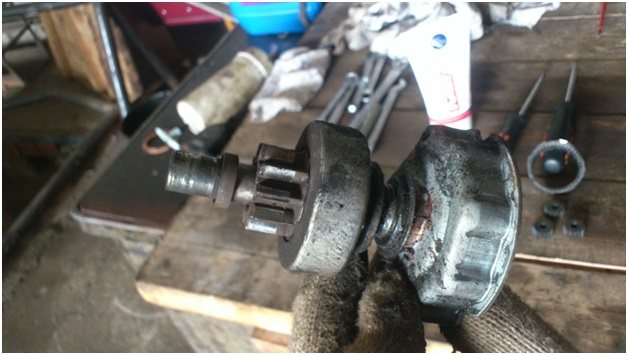

Проблемы с бендиксом

Если стартер крутит, но не заводится двигатель, то проверке подлежит бендикс. В первую очередь требуется проверить его свободный ход в продольном направлении. Если присутствуют подклинивания, то обгонная муфта подлежит замене.

На большинстве стартеров вращение шестерни предусмотрено только в одну сторону. Поэтому о проблемах с узлом говорят:

• вращение с подклиниванием;
• наличие свободного хода в обе стороны.

Причиной, почему стартер работает нормально, а коленвал двигателя не вращается, может быть износ шестерни бендикса. Она не зацепляет маховик и, соскальзывая, не передает крутящий момент.

Сердечник стартера

Сердечник стартера может и банально подклинивать внутри обмотки из-за грязи или ржавчины, что также вызовет щелканье стартера. Необязательно для этого иметь приличный пробег. Например, на RenaultFluence и Latitude автору доводилось неоднократно видеть это на новом автомобиле. «Ремонт» тут прост: достаточно упереть в корпус втягивающего реле твердый предмет (например, удлинитель из набора инструмента) и нанести по нему резкий, но несильный удар. После этого практически всегда втягивающее реле восстанавливает работоспособность без серьезных проблем в дальнейшем и щелчки исчезают.

Контактам втягивающего реле приходится коммутировать очень большой ток – так, обычный киловаттный электростартер потребляет более 400 ампер в момент включения, пусковой ток электродвигателей в разы превосходит номинальный. При выключении стартера в размыкающихся контактах возникает искра, приводящая к эрозии – в результате в один момент реле оказывается неспособно подать питание на обмотки стартера.

Ещё кое-что полезное для Вас:

• Как проверить стартер на работоспособность своими руками
• Как проверить исправность катушки зажигания?
• Двигатель троит на холодную. Основные причины проблемы

Рецепт лечения здесь известен с советских времен – о чистке «пятаков» автомобилистам было известно не понаслышке. Однако сейчас часто на автомобилях применяются неразборные втягивающие реле: в таком случае придется менять втягивающее в сборе.

При обрыве или перегорании удерживающей обмотки мотор не удастся запустить: как только «пятаки» замкнутся, возвратная пружина, упругости которой не противодействует удерживающая обмотка, разорвет цепь. При этом заново сработает удерживающая обмотка, и из-под капота раздастся характерный высокочастотный треск. Проверить состояние обмотки можно даже без омметра, вытащив стартер и подключив напрямую к аккумулятору (корпус на «массу», плюсовую силовую клемму – на обе клеммы втягивающего, питание и управление). Если плоской отверткой «помочь» бендиксу оставаться в выдвинутом состоянии, то стартер с неисправной удерживающей обмоткой будет спокойно крутиться.

Может быть неисправен и сам стартер – втягивающее реле нормально подает питание, но толку от этого нет. Большинство стартеров имеют статор в виде постоянных магнитов, и обмотка у них есть только на роторе. Износ щеток или ламелей коллектора приведет к тому, что при нормальном питании стартер не сможет вращаться. Частые длительные попытки запуска мотора тоже способны вызвать проблемы: перегрев статорной и/или роторной обмотки вызовут повреждение межвитковой изоляции, далее – короткое замыкание и перегорание обмотки.

«Дедовский» способ проверки очень прост, и при достаточной доступности стартера из-под капота даже не потребует снятия стартера

Аккуратно замкните силовые контакты на корпусе втягивающего реле отверткой или гаечным ключом (внимание – не касайтесь при этом «массы»!). При этом питание на обмотку стартера пойдет напрямую без участия втягивающего реле

К тому же этот способ безопасен, так как без срабатывания втягивающего реле стартер не войдет в зацепление с маховиком, и не будет риска случайно завести машину, стоящую на передаче.

Если включенный напрямую стартер крутится без проблем – то виновато втягивающее. Второй «дедовский способ» окончательной проверки груб, но не менее эффективен в гаражных условиях: нужно попытаться затормозить бендикс работающего стартера прочным предметом (обычно к шестерне прижимают плоскую сторону молотка). Если стартер при этом останавливается – явен недостаток мощности, указывающий либо на межвитковое замыкание, либо на отказ одной из обмоток, если в конкретном стартере их несколько включено параллельно.

Использование широко распространенных мультиметров для проверки стартера малоэффективно: даже сопротивление измерительных щупов у них часто само по себе сопоставимо с сопротивлением отдельной обмотки. Единственное, на что можно рассчитывать – это на возможность прозвонки ротора на «массу» в поисках коротких замыканий. Для этого один щуп закрепляется на сердечнике ротора, вторым по очереди нужно прикасаться к каждой отдельной ламели (контактной пластине) ротора. Замыканий на корпус здесь быть не должно.

Неполадки с якорем стартера

Проблемы с якорем также часто встречаются в процессе эксплуатации стартера. Одной из основных неприятностей является пробой на корпус. Выявить его несложно, выполнив «прозвонку» мультиметром или омметром.

При отсутствии измерительных приборов проверку можно выполнить с помощью лампочки, проводов и источника питания. Необходимо собрать схему, которая приведена на изображении ниже. Если по цепи потечет ток и лампочка загорится, то это значит, что якорь пришел в негодность и у него присутствует пробой на корпус.

Проблемы со стартером бывают из-за повреждений коллектора. Причины этому могут быть различные, но наиболее часто связаны с неправильной эксплуатацией или исчерпанием стартером ресурса.

Слишком долгий пуск ведет к перегреву пластин. Небольшие термические дефекты обычно устраняются шлифовкой. При существенных повреждениях восстановление коллекторной пластины нецелесообразно, поэтому якорь подлежит замене.
