Схема электропроводки ваз 2109

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится стандартный набор инструментов.

Оригинальная цветная электрическая схема (2000х1200)

Алгоритм работ будет примерно следующим:

• первым делом нам будут мешать ручки, которые управляют отопителем салона и режимами работы электродвигателя системы отопления, поэтому их придется снять;
• по бокам винты, которые держат декоративную накладку. Выворачиваем их и немного вытягиваем на себя накладку;

Процесс разборки панели

• отключаем все колодки с проводами, но лучше пометить их разными цветами, чтобы проводка на инжектор ВАЗ 2109 вернулась впоследствии на свое место. Отсюда запитаны обогрев заднего стекла, противотуманные фары, наружное освещение и аварийная сигнализация;
• теперь можно отключить прикуриватель и его подсветку;
• панель, управляющая отоплением в салоне, крепится на 4-х винтах, которые необходимо открутить вместе в винтами козырька приборной доски. О других трудностях данной модели можно прочесть в статье конструктивные ляпы.

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

1. отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
2. далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой). Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
3. согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

• Для этого вставляем ключ в замок зажигания и оставляем его в нулевом положении;
• труба рулевой колонки демонтируется вместе с замком;
• на себя нужно немного выдвинуть привод воздушной заслонки, и снимаем декоративную ручку;
• выворачиваем 2 винта и снимаем направляющую тяги;
• последним этапом будет снятие крепящих винтов панели к кузову (боковые и нижние винты). Осталось снять саму панель.

При разборке салона нелишней будет и качественная шумоизоляция

Теперь мы можем приступить к выполнению собственно ремонтных работ. Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Что под капотом

Давайте вспомним, чем отличается новый силовой агрегат:

1. На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
2. Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
3. Вместо карбюратора установлен блок форсунок, управляемых электроникой;
4. Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.

Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.

Контрольные датчики

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.

И за это отвечают специальные датчики, которыми оснащен мотор:

1. ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
2. ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
3. ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
4. ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
5. РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
6. ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
7. ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.

Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

На представленном выше фото схемы с датчиками цифрами обозначены:

Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.

Блок ЭБУ

Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.

Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:

1. постоянного запоминающего устройства (ПЗУ);
2. оперативного запоминающего устройства (ОЗУ);
3. микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.

Совет: вмешиваться в его работу, равно как и диагностировать своими руками параметры его работы недопустимо.

Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.

Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:

1. избегают прикосновений к штекерам ЭБУ;
2. не дотрагиваются руками до электронных компонентов на его платах;
3. при перепрошивке настроек ПЗУ изолируют выводы микросхемы.

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Схема подкапотной проводки ВАЗ-2109

Автомобили семейства ВАЗ представляют собой практичные транспортные средства, однако качество изготовления отдельных механизмов и систем оставляют желать лучшего. В связи с этим владельцы таких машин нередко сталкиваются с всевозможными неисправностями и вынуждены выполнять профилактический ремонт. В конструкции автомобиля есть несколько категорий узлов, которые требуют к себе пристального внимания и отношения. К их числу относятся:

1. Тормоза.
2. Рулевой механизм.
3. Подкапотная проводка ВАЗ-2109 и электрическая сеть внутри салона.

Поэтому важно понимать, что поломка в одной из вышеперечисленных систем грозит серьезными последствиями как для водителя, так и для пассажиров

Системы, влияющие на безопасность

Генератор; Выводим ручку открытия капота и можно переходить к следующему этапу.
Клапан подачи жидкости на стекло пятой двери. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.
Реле включения очистителя фар; К7. Плафон освещения салона;
Замена защитных элементов проста, а все предохранители и реле промаркированы, что значительно облегчает их переустановку.
Клапан подачи жидкости на стекла фар.
Со временем возникают всякого рода поломки и разобраться во всём том бардаке у водителя просто не хватает нервов. Генератор;
Одной из причин неработоспособности мотора может быть выход из строя жгута электропроводов системы зажигания или перегорание предохранителя либо реле.
Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

Проводка — ВАЗ 2109: внутрисалонные и подкапотные переделки

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Переднеприводный ВАЗ 2109 – лидер по числу удачных тюнинг-экспериментов

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

1. Карбюраторным силовым агрегатом;
2. Инжекторным силовым агрегатом.

Обобщенная схема электропроводки ваз 2109 с карбюраторным типом

Соответственно, выбор отдается:

1. более современным силовым агрегатам, к числу которых относятся инжекторные моторы;
2. улучшенной системе впрыска, которая оснащена множественными контрольными датчиками, для чего обязательно потребуется замена проводки ваз 2109 своими руками;
3. даже замена отдельных узлов (генератора, стартера) на более современные также требует и новых проводов, т.к. заводом-изготовителем на новых узлах изменены клеммные колодки.

Электропроводка ваз 2109 подлежит замене и после модификации основных узлов и агрегатов

Справочно: при эксплуатации автомобиля в сложных климатических условиях завод-изготовитель рекомендует заменять комплекты проводов раньше ресурсного срока. Замена проводки на ваз 2109 своими руками допускается при условии соблюдения всех требований по безопасности.

Электрическая схема ВАЗ 2108, 2109, 21099 с «высокой» панелью приборов, исполнения «люкс»

Высокая панель приборов устанавливалась на ВАЗ 2109 взамен старой «низкой» панели. Отличается от низкой панели «новым» дизайном, добавлением нескольких датчиков и тахометра, а также своим всем известным шумом.

А – порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла; Б – порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла; В – порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания; Г – порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Схемы проверки генератора

Схема проверки дополнительных диодов генератора

Положительную клемму аккумулятора через лампочку (1-3 Вт, 12 В) подключите к контакту «61» магнето, а отрицательную клемму к
одному из болтиков прикрепления выпрямительного блочка.

Схема проверки вентилей выпрямителей генератора

Для простоты крепежа деталей выпрямителя 3 вентиля (с красной маркировкой) содержат на корпусе «+» выпрямленного напряжения. Эти вентили «плюсовые» и они запрессованы в одну пластину выпрямительного блока, связанную с клеммой «30» магнето. Другие 3 вентиля («-«, с черной маркировкой) содержат на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, связанную с «коропусом».

Снимаем магнитолу и так далее

Продолжаем процедуру снятием декоративных ручек управления, одна из которых отвечает за гидрокорректировку фар, а другая регулирует мощность подсветки приборной панели.

Теперь можно приступить к демонтажу регулятора и гидрокорректора освещения.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки:

1. проталкиваем их вовнутрь, их позже можно будет достать;
2. нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны;
3. берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности;
4. можно демонтировать с панели регулятор наружного освещения – с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка;
5. отсоединяем питающий жгут от переключателя;
6. снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется;
7. отворачиваем центральный винт, который крепит накладку панели;

Все, можно снимать саму накладку.

Теперь пришла пора проводов питания от прикуривателя и его подсветки. Можно отсоединять проводку аварийной сигнализации и лампу подсветки.

• пришла очередь декоративной накладки переднего динамика, а также переключателей обогрева стекла и задних противотуманок. Можно снимать и сам динамик;
• далее автолюбителю следует засунуть руку под динамик в отверстие, после чего отключаем жгуты проводки, которая питает обогрев и противотуманные фары;

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

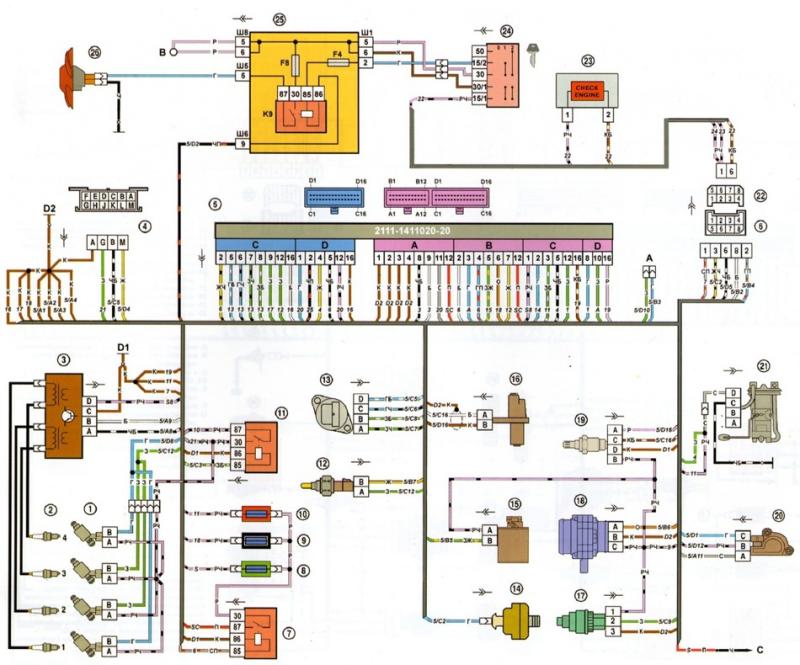

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

• 1 — четыре форсунки;
• 2 — свечи;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

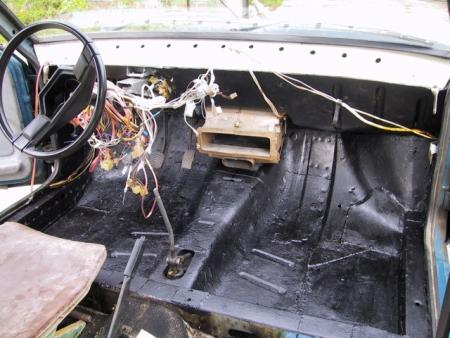

Работа в салоне

Это самый трудный этап работы своими руками, поскольку:

1. Панель приборов затрудняет монтаж;
2. Требует частичной разборки и извлечения приборов;
3. Требует замены некоторых клемм.

Проводка ВАЗ 21099 на инжектор панели приборов соединяется с новой после перепайки разъемов

Меры предосторожности

При работе с электрооборудованием следует соблюдать меры предосторожности:

1. Ознакомиться с требованиями, которые содержит штатная инструкция;
2. Отсоединить АКБ;
3. Работу с клеммами и контактами осуществлять в резиновых перчатках, чтобы избежать ненужного загрязнения.

Замена колодки

Сложность предстоящей работы заключается в том, что на старых моделях колодки жгута проводов панели приборов сделаны на 9 контактах. И чтобы не менять еще и ее, можно воспользоваться старой.

А для этого вам потребуется:

1. схема электропроводки ВАЗ 21099 на инжектор для наглядности;
2. старая колодка, срезанная со снятой проводки;
3. наличие свободного времени и желания.

Колодка на 9 контактов, которую предстоит заменить

Схема приборов, подключенных на колодку

Пошаговая инструкция замены колодки выглядит следующим образом:

1. провод, передающий показания от датчика скорости, должен быть подключен к 9 контакту колодки (на схеме обозначен как СП);
2. сигнал Check Engine поступает на 8 контакт колодки (БП);
3. датчик расхода топлива передает информацию на маршрутный компьютер (ЖЧ);
4. диагностическая колодка подключена к ГБ, и взаимодействует с БК;
5. электронный тахометр получает информацию от ЭБУ и выводится на 2 контакт колодки (на схеме КП);
6. разъем РЧ отвечает за питание 12 В, а также за включение реле стартера. К нему же привязана и работа Check Engine;
7. пуск стартера осуществляется через замок зажигания, а ПЧ разъем задействует дополнительное реле при повороте ключа в положение «Стартер»;
8. питание замка зажигания 12 В перераспределяется на приборную панель через разъем ГП. Также подает питание на ЭБУ и на бензонасос для запуска двигателя;
9. за информацию уровня бензина в баке автомобиля отвечает разъем Р.

Процесс подключения колодки на бензобаке

Неисправности и ремонт стартера

КамАЗ — весьма ремонтопригодный грузовик. При возникновении неисправностей устранить поломку можно самостоятельно. Рассмотрим типичные проблемы со стартером Ст-142б:

1. При включении зажигания устройство не срабатывает. В данном случае необходимо проверить обмотку тягового реле. Возможно, произошло короткое замыкание или обрыв цепи. В зависимости от характера поломки требуется заменить втягивающее. Также причиной поломок может послужить отсутствие контакта между щетками и коллектором. В данном случае проверяют давление щеточных пружин. Если оно составляет меньше 1,8 кгс, элемент меняют на новый.
2. Не срабатывает тяговое реле. Необходимо проверить обмотку дополнительного реле и убедится в целостности втягивающей обмотки. Также проверяют надежность контакта в цепи и все соединения.
3. При включении стартера появляются характерные щелчки дополнительного реле. Приводная шестерня заедает о венец маховика. Возможно, причина скрывается в неправильно настроенном моменте замыкания контактов тягового реле. Как исправить это? Зазор выставляют между шестерней и упорной шайбой. Далее, проверяют работу механизма. Если симптомы повторяются, возможно, была забита торцевая часть привода стартера или зубьев венца маховика. Устранить неисправность можно несколькими способами. Первый — восстановить зубья при помощи наплавки. Второй — заменить венец маховика либо шестерню привода. Третий способ подразумевает зачистку неровностей на зубьях.
4. Во время работы якорь проворачивается, но не взаимодействует с маховиком. Коленчатый вал не прокручивается. В этой ситуации требуется проверить целостность зубьев маховика, а также приводной шестерни. Также производят повторную регулировку стартера.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту высоковольтных проводов на свечи зажигания карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание

В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
2. Также следует произвести диагностику катушки зажигания. В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
3. Помимо этого, нужно проверить цепь трамблера и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Схема генератора ваз 2109

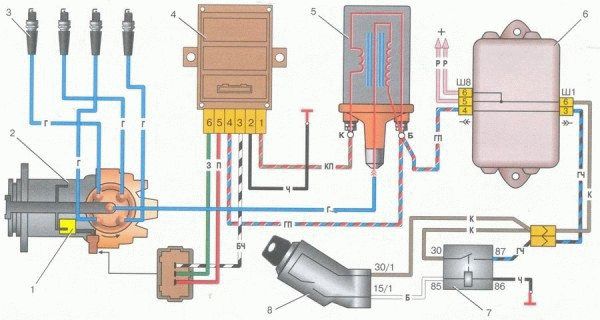

Если у вас пропала зарядка, это чаще всего связано с выходом из строя генератора, и чаще всего это щетки генератора, но бывает что происходят обрывы обмотки и КЗ в схеме или же обрыв цепи. В так случае рекомендую ознакомиться с этой схемой генератора на ваз 2109.

Числовые обозначения на схеме
