Схема электропроводки УАЗ 469: особенности подкапотного пространства

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.

Историческая справка

Традиционно УАЗ 469 выпускался в двух вариантах:

1. Грузопассажирская версия – 7 мест и 100 кг багажа;
2. Командирская версия – 2 места для пассажиров и 600 кг багажа.

Отраслевая нормаль 1945 года

Согласно старой системы классификации автотранспорта, действовавшей с 1945 года, УАЗ 469 выпускался под данным именем, используя буквенно-цифровое название:

1. Буквенная аббревиатура УАЗ расшифровывалась как Ульяновский автозавод;
2. 469 – порядковый заводской индекс, присваиваемый самим предприятием своим моделям и разработкам.

Отраслевая нормаль 1966 года

Хотя на момент выпуска автомобиля УАЗ 469 (1972г) была принята новая отраслевая система классификации (отраслевая нормаль ОН 025270-66), автозавод продолжал использовать название по старому нормативу.

Однако, в 1985 году автопроизводителя заставили изменить название, согласно действующих требований:

1. автомобилю был присвоен четырехзначный номер – 3151;
2. согласно новой системы, автомобиль может называться в документации как УАЗ 3151.

Все дальнейшие модификации и новые модели автозавод именовал согласно действующих нормативов. В частности, появившийся в 2005 году УАЗ Патриот, согласно отраслевой классификации, получил «правильное» обозначение – УАЗ-3163. Для большей идентификации заводская инструкция содержала оба названия.

Подкапотное пространство

Основным силовым агрегатом УАЗ 469 долгие годы являлся рядный 4-х цилиндровый УМЗ-451МИ карбюраторного типа. Объем двигателя составлял 2445 куб. см, мощность – 75 л.с.

С данным двигателем производства Уфимского моторного завода УАЗ 469 продержался на заводском конвейере вплоть до 1985 года.

Отличался простой однопроводной 12-ти вольтовой схемой зажигания, которая состояла из (согласно нумерации):

1. аккумуляторной батареи (АКБ);
2. механического выключателя «массы»;
3. электронного регулятора напряжения заряда АКБ;
4. генератора переменного тока;
5. амперметра на панели приборов;
6. замка зажигания (выключателя);
7. контактной группы прерывателя зажигания;
8. непосредственно распределителя зажигания (трамблера);
9. встроенного в распределитель конденсатора;
10. эбонитовой крышки трамблера с выводами для высоковольтных проводов;
11. бегунка распределителя зажигания;
12. свечей зажигания;
13. провода высокого напряжения от катушки зажигания;
14. дополнительного сопротивления катушки;
15. реле стартера;
16. непосредственно высоковольтной катушки зажигания;
17. электрического стартера.

Новые модификации легендарного внедорожника получили более современные моторы и измененную электрическую схему .

В частности, схема проводки УАЗ Патриот включает в себя:

1. электронную систему впрыска топлива;
2. бесконтактную систему зажигания;
3. систему климат-контроля внутри салона автомобиля;
4. систему аварийной сигнализации и т.п.

Автомобиль УАЗ 469 зарекомендовал себя достаточно надежным внедорожным транспортным средством многоцелевого использования. Гражданское население активно задействует его в своих целях еще и благодаря тому, что его можно обслуживать своими руками, используя заводскую документацию и советы мастеров.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

Блоки предохранителей УАЗ Патриот

Наличие предохранителей цепи электрических приборов управления автомобиля УАЗ Патриот не является случайным. Ведь их отсутствие при первом замыкании цепи вызывало бы массу неприятностей, на устранение которых требовалось не только время, но и деньги

Всем известно предназначение этих устройств, поэтому уделим внимание расположению элементов и их назначению на внедорожнике

Назначение

Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали. В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот. Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.

Место нахождения в авто

Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону.

Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

Салонный блок

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

Схема предохранителей УАЗ Патриот в салоне

Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.

№ устройстваСила тока, АПредназначение

1	10	Незадействованный элемент №1
2	20	№2
3	30	№3
4	5	Габаритные огни и освещение приборной панели
5	7,5	Ближний свет правой фары
6	10	Дальний свет правой фары
7	10	ПТФ правая фара
8	30	Привод люка и стеклоподъемников дверей
9	15	Розетка на 12 В
10	20	Звуковой сигнал и электрический привод боковых зеркал
11	20	Подогрев заднего стекла
12	20	Омыватель и очиститель стекол
13	20	№4
14	5	Габаритные огни и освещение номерного знака
15	7,5	Ближний свет левой фары
16	10	Дальний свет левой фары и лампа включения света
17	10	ПТФ левая фара
18	20	Привод блокирования дверей
19	10	Поворотные указатели и аварийка
20	7,5	Осветители салона, подкапотного пространства и стоп-сигнал
21	25	Прикуриватель и привод отопителя
22	10	Свет заднего хода
23	7,5	Задние ПТФ

Подкапотный дополнительный блок

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Схема элементов на монтажном устройстве в подкапотном пространстве

№ элемента Сила тока, А Предназначение

1	30	Цепь питания вентилятора №1
2	20	Цепь питания стартера
3	20	Цепь питания бензонасоса
4	5	Приборы
5	25	ABS
6	30	Цепь питания вентилятора №2
7	10	Цепь питания реле управления мотором
8	10	ABS
9	40	ABS
10	80	Питание монтажного блока

В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:

• Р1 – стартера;
• Р2 – временное реле стеклоомывателя заднего стекла;
• Р3 – блок заслонки рециркуляции;
• Р4 – вентилятора №1;
• Р5 – вентилятора №2;
• Р6 – компрессора;
• Р7 – бензонасоса;
• Р8 – звуковая сигнализация;
• Р9 – управление мотором;
• Р10 – кондиционера.

Генератор УАЗ

Установка генератора 90 Амп УАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

Купил съемник для подшипников и шкив снят.

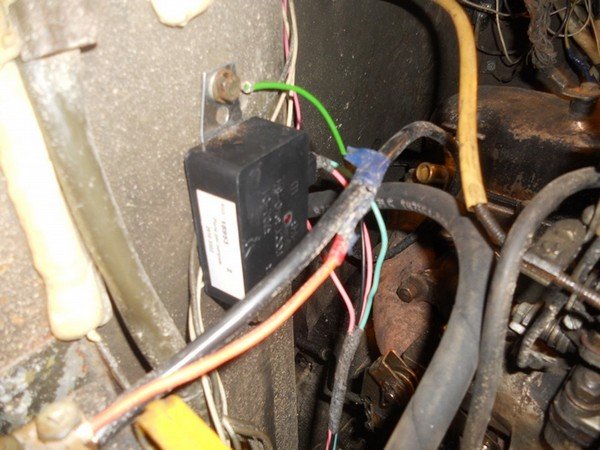

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь, устанавливаем и подключаем новый генератор.

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том, что мой старый генератор схематично выглядел так:

Новый от бычка на 90 А выглядит немного иначе:

Генератор на 90 А от Бычка

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

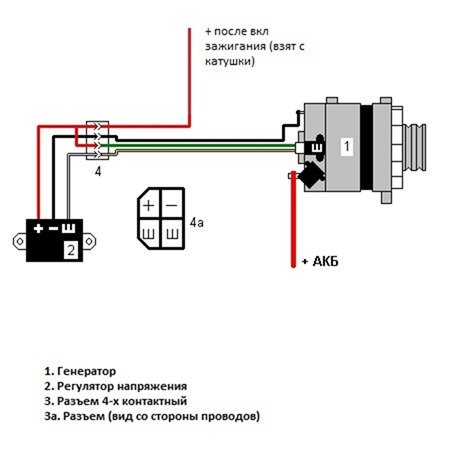

Я пользовался вот такой схемой для подключения:

Схема для подключения генератора с двухконтактным выводом от щеток

Результат: напряжение, как и положено, — 14 В. Но, при включении фар падает до 13 В. Грешу на то, что: 1. Генератор Б/У. 2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов. 3. Холостые обороты Уаза маленькие по сравнению с другими авто. 4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.

Яркий пример всесторонних испытаний «Таблетки»

Характеристики генератор для УАЗ

Один из главных узлов машины

Автомобиль УАЗ ломается с той же периодичностью, что и многие другие машины. Возникают проблемы и с генератором. Не каждый владелец авто знает, как подключать генератор на УАЗ Патриот и УАЗ 469.

Модель УАЗ 469 имеет стандартный генератор переменного тока. Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. Узел работает только при наличии самого аккумулятора и регулятора напряжения. Схема подключения генератора является однопроводной, выходной контакт — «минус». Имеются и дополнительные выходы, которые необходимы для подключения агрегата к системе автомобиля.

Для обеспечения качественной работы устройства нужно правильно и своевременно его обслуживать. Следует заботиться о чистоте механизма. Перед каждым выездом необходимо проверять рабочие показатели агрегата при помощи амперметра. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней. По окончании сезона нужно снимать механизм, очищать его от пыли и грязи. При износе комплектующих следует заменить их новыми.

Когда наблюдается нестабильная работа устройства или слышен шум, механизм следует заменить новым. В редких случаях приходится менять блок выпрямителей. Такая необходимость возникает при отсутствии стабильной работы диодов.

Рекомендуется проводить разборку механизма только в специальном сервисе. При отсоединении проводов необходимо вытянуть саму колодку. Ни в коем случае не следует тянуть за провода.

Нет необходимости заменять смазку, так как ее хватает на весь срок эксплуатации генератора.

Схема предохранителей УАЗ Хантер

Дальнейшее описание электрооборудования предназначено для моделей с бензиновым и дизельным двигателем.

Расположение	Расшифровка
1	Резервный
2	Габарит по правому борту
3/4	Ближний и дальний свет головной оптики по правой стороне машины.
5	Правая противотуманка
6	Для версий 2004-2006 года – переносная розетка и осветитель приборки.
7	Стоп сигналы
8	Аварийка
9	Клаксон
10	Подсветка приборки, фонаря номерного знака.
11	Прикуриватель
12	Задняя противотуманка.
13	Радио и штатная магнитола (при наличии)
14	Для версии 2014 года не используется.
15	Габарит левый.
16/17	Ближний и дальний свет по левому борту.
18	Левая противотуманка.
19	Левая часть осветителя заднего хода
20	Поворотники
21	Вентилятор печки.
22	Очиститель и омыватель лобового стекла.
23	Подсветка салона и подкапотная лампа.
24	Запас
25	Работа приборов и контрольных ламп
26	Вспомогательный насос печки.

Далее следует рассмотреть модуль реле, установленных ниже основной панели.

Порядок расположения	Описание
1	Выключатель ближнего света фар
2	Аналогично для дальнего света головной оптики
3	Также для противотуманок
4	Очиститель стекла задней двери.
5	Выключатель кормовой противотуманки.
6	Очиститель ветрового стекла.
7	Прерыватели поворотов.

Следующий на очереди – основной блок под капотом.Здесь может быть два варианта исполнения.

Номер	Назначение
Вариант 1
1	Наружная оптика
2	Клемма 30 выключателя зажигания
Вариант 2
1	Выключатель зажигания
2	Внешние световые приборы
3	Подогреватель топливного фильтра (на моторе 406 отсутствует)
4	Силовая магистраль свечей накаливания.

Последним модулем является вспомогательный блок, преимущественно используемый на дизельных моторах.

Номер	Описание
R1	Релейный выключатель стартера.
R2 и 3	Главное реле 2 и 1 соответственно.
R4	Подогреватель топлива
F1/2	Бортовая сеть
F3	Подогрев топлива
F4	Диагностический разъем
F5	Стартер
F6	Датчик массового расхода воздуха
F7	Блок управления
F8-10	Главное реле

Повороты

Предохранитель в машине устанавливается только один. Благодаря небольшой мощности ламп достаточно их подключения в единую магистраль. Для светодиодных элементов и их аналогов устанавливается вставка 20 в салонном отсеке. 4 х контактное реле №7 монтируется под основным блоком.

Подобное расположение приборов актуально для авто вплоть до 2016-2017 годов и старше.

Прикуриватель

Предохранитель на всех Хантерах, включая 2013-2015 годов, устанавливается на позиции 11. На фото выше, можно рассмотреть вставку на своем стандартном месте.

Бензонасос

Система питания топливного насоса проведена отдельно от монтажных блоков. Предохранитель установлен под приборкой. Здесь же смонтировано и реле. Если элементы постоянно горят, следует проверить целостность магистрали.

Стартер

Силовая магистраль включается релюшкой R1. Управляющая цепь проходит от предохранителя F5. Оба элемента конструкции установлены во вспомогательном монтажном блоке под капотом.

Спидометр

Если функциональный блок не работает, следует проверить предохранитель 25, установленный в салоне под приборной панелью.

Зажигание

Главное реле системы подключено на позиции 2 и 3. Предохранители выведены к вставкам 8/10. Все элементы конструкции устанавливаются в дополнительном модуле под капотом.

Дворники

Предохранитель очистителей устанавливается на позиции 22 под приборной доской. За силовые магистрали ответственны выключатели 4/6, смонтированные рядом, в панели реле.

Габариты

Система питания имеет только два плавких предохранителя. Элементы монтируются на позициях 2/15 и соответствуют левой и правой стороне ламп.

Стеклоочиститель

Запитан от предохранителя 19. В некоторых комплектациях релейные переключатели отсутствуют – их роль выполняет подрулевой выключатель.

Зарядка

Система продумана так, что ограничительный прибор устанавливается после генераторной установки. Найти его можно по характерному внешнему виду и проводке, подходящей к АКБ.

Задний ход

Выключатель лампы расположен на кулисе авто. Рядом, под обшивкой устанавливается и соответствующий предохранитель.

Генератор

Регулятор напряжения установки монтируется классически – в корпусе прибора. Для доступа к детали потребуется разобрать и снять вставку с рабочего вала.

Компоненты электропроводки УАЗ 469, УАЗ 390945 и других моделей

Электросхема УАЗ 3151 4 включает в себя 69 позиций, есть возможность дополнительного подключения специальных противотуманных фар, но требуется установка выключателя типа 343.01.03. Он будет монтироваться непосредственно на приборную панель в удобном месте. Общая схема электропроводки машины включает обширный список разных устройств.

Это передний фонарь, фары, которые при необходимости легко заменять. К общей системе подключается и звуковой сигнал. Далее схема электропроводки УАЗ включает в себя особый плавкий предохранитель, добавочное сопротивление. Цепь имеет подключение к боковым указателям поворотов, тут же помещается выключатель для отопителя.

Проводка снабжает генератор, есть точки соединения для фонаря, который освещает отсек с двигателем, выходы для вентиляторного электромотора отопителя. Современная электропроводка УАЗ предусматривает свечи зажигания, питающиеся от нее. Устанавливается реле для указателей, оно используются для обеспечения работы аварийной, поворотной сигнализации.

Схема электрооборудования имеет выходы на катушку, реле стартера, есть специальный датчик-распределитель, коммутатор. На одном участке имеются следующие точки: выключать массы, аварийный сигнализатор, аккумуляторная батарея, электроомыватель. Отдельно есть подключение для блока предохранителей и таких датчиков:

• аварийного давления для масла;
• показаний топлива;
• для указателя масляного давления;
• перегрева используемых охладителей;
• температур используемых охладителей;
• определения уровня тормозной жидкости.

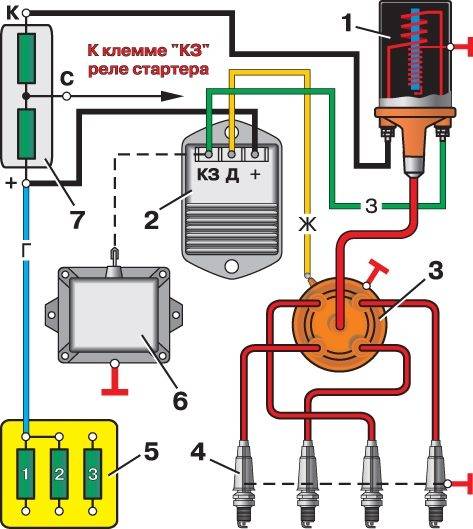

1.Низковольтной катушки зажигания; 2.Транзисторного электронного коммутатора; 3.Датчика-распределителя (трамблера); 4.Электрических свечей зажигания; 5.Блока плавких предохранителей; 6.Аварийного прерывателя; 7.Добавочного электрического сопротивления.

Схема электрооборудования включает точки подключения для стартера, спидометра, стеклоочистителя и реле под него, блока ЭПХХ, вольтметра. Есть такие компоненты:

• реле для фар машины;
• розетки, используемые для питания переносных ламп;
• выключатели стояночного тормоза, системы торможения.

Для электрооборудования УАЗ 31512(14) или УАЗ 390945 используется установка выключателей:

• для тормозного сигнала;
• для стояночного тормоза;
• аварийной сигнализации;
• лампы света салона;
• звукового сигнала;
• заднего фонаря противотуманного типа;
• зажигания;
• света заднего хода.

Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.

При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор , аварийная сигнализация. В таком режиме аккумуляторная батарея будет разряжаться.

Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают:

№ 1 – цепи контрольных приборов;
№ 2 – цепи указателей поворота;
№ 3 – цепи аварийной сигнализации и звукового сигнала.

Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.
