Как снять ремень безопасности: задний, передний

Как отремонтировать

После выяснения причин неисправностей катушки ремня безопасности, разберемся с тем, как отремонтировать и что для этого нужно. В этой процедуре главное качественно почистить ремни.

Необходимые инструменты

Для устранения неисправности замка, фиксирующего ремень безопасности, устройство потребуется почистить. Это потребует определенного инструмента и приспособлений.

1. Короткая фигурная отвертка.
2. Гаечный ключ на 17 мм, лучше накидного типа.
3. Плоская отвертка.
4. Прищепка для канцелярских работ.
5. Шприц с тонкой трубкой.
6. Бензин для зажигалок.
7. Кусок полиэтилена для предохранения сидений от загрязнений.
8. Отрезок стальной проволоки.

Пошаговая инструкция

После подготовки инструмента, можно начинать ремонт и чистку в следующем порядке:

1. Фигурной отверткой выкрутите саморезы, фиксирующие декоративную накладку ремня.
2. Если замок неисправен, вытяните ремень до конца и закрепите канцелярской прищепкой.
3. Гаечным ключом отвинтите болт крепления катушки, и вытащите его. Чтобы предотвратить сматывание устройства, зафиксируйте его такой же прищепкой. Это облегчит чистку замка и его ремонт.
4. Отложите устройство и сядьте на другое место. Для чистки и отключения замка нужно найти крышку инерционной катушки. Ее можно обнаружить по более толстому металлу. Потрясите катушку – крышка будет находиться там, где слышен шум.
5. Для снятия защитной накладки нужно вытащить 4 пластиковые клипсы. Это удобно выполнить плоской отверткой или тонкой проволокой. Клипсы нужно придерживать рукой, чтобы не выскочили и не потерялись в салоне. Далее зацепите накладку отверткой и снимите ее, отложив в сторону.
6. После этого становится доступным блокировочное устройство. Он сделан в виде коробочки, в которой находится цилиндр и шарик, а также коромысло, запирающее замок. Устройство снимается легко.
7. Проверьте работу блокирующего коромысла – в идеальном случае оно должно легко перемещаться по оси вращения. Механизм нужно поставить вертикально таким образом, чтобы верхняя часть была под наклоном в сторону блокирующего шарика. Если не будет соблюдено вертикальное положение, то коромысло будет заедать. Оно должно передвигаться легко, иначе нужно прочистить ось вращения. Для этого используйте приготовленный бензин для зажигалок. Промойте им механизм, чтобы коромысло легко вращалось на оси без задержек.
8. Теперь нужно добраться до инерционного механизма. Он находится под пластиковой шестерней, а сам сделан из стали. Снимите шестерню и уберите в сторону.

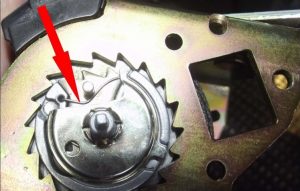

9. Посмотрите на середину зубчатого отверстия – в нем находится эксцентрик. При резком вытаскивании ремня безопасности зубчики блокируют его. Место под эксцентриком нужно прочистить, для этого в отверстие налейте бензина. Придерживайте рукой ремень, чтобы он не сматывался. Для этого временно уберите прищепку. Следите, чтобы бензин просочился ко всем деталям, чтобы чистка была качественной.
10. Возьмите снятую инерционную катушку так, чтобы пластиковую направляющую с пружиной можно было держать пальцем. Попробуйте другой рукой несколько раз намотать и смотать ленту безопасности. Резко дерните его – должна срабатывать блокировка.

Сборка устройства производится в обратном порядке. Будьте внимательны при сборке, так как неправильно собранный механизм может послужить причиной неисправностей. Заблаговременно проверьте, все ли детали работают правильно и легко двигаются. Если самостоятельно произвести ремонт для вас затруднительно, то лучше обратиться в автомастерскую. Ведь ошибочные действия приведут только к очередным неисправностям, которые доставят неприятности в дороге.

Ремонт инерционного ремня безопасности

Со временем в ВАЗ 2110 начинает подклинивать ремень безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно. Либо зимой ремень тяжело вытягивается из катушки и приходится прикладывать большое усилие, чтобы пристегнуться.

Многие владельцы десяток сталкиваются с двумя неприятными моментами при использовании ремней безопасности:

1. Заклинивает ремни безопасности, даже когда их вытягиваешь совсем медленно.
2. Тугое вытягивание ремней безопасности на морозе

Согласно Правила ЕЭК ООН №14-05; 16-04, ГОСТ Р 41.14; 41.16. Неисправности ремней (не держит замок, катушка лениво втягивает лямку или не фиксирует ее и т.п.) самому устранять нельзя ! Любое вмешательство в конструкцию или способ установки ремня безопасности снимает с их изготовителя ответственность за правильное функционирование ремня и полученные в аварии травмы. Некоторые замки, втягивающие устройства и т.д. специально сделаны так, что после разборки собрать их уже нельзя. Но продувка сжатым воздухом — допустима;Поэтому все действия с ремнями безопасности Вы делаете на свой страх и риск.За любой ущерб и травмирование, связанное с вмешательством в ремни безопасности автор ответственности не несет.

Принцип работы ремней безопасности:

Блокиратор катушки сделан на основе храпового механизма, запираемого чувствительным элементом — маятником с полусферической опорой или металлическим шариком, расположенным в сфере большего диаметра . Шарик или маятник, смещаясь, через систему рычажков фиксируют за корпус храповую шестерню катушки. На ее оси на винтовых шлицах с малым углом установлен диск-маховичок.

Когда лямку вытягивают медленно, диск за счет трения только вращается вместе с валом, не запирая катушку.

Обратите внимание

При рывке ленты диск по инерции сильнее давит на винтовую поверхность, преодолевает силу трения и, сдвинувшись по винтовым шлицам, блокирует храповик Для того, чтобы отремонтировать катушку ремней безопасности своими руками нужно:Снимаем катушку ремней безопасности.

Снимать сиденья для этого не обязательно, достаточно сдвинуть их вперед и наклонить вперед спинки.Определяем сторону, где находится блокирующее устройство (как правило, это более толстая половина). Определить это можно, потрясся ремень около уха, где будет бренчать шарик, там и есть блокиратор.

Либо можно полностью размотать ремень, блокиратор на той стороне, где на боковине пластмассовый квадратик.

Снимаем крышку (нужно вытащить 4 пистона). Аккуратно, чтобы внутренности не рассыпались ! Крышку нужно снимать в горизонтальном положении.

• Разбираем катушку ремней безопасности (без усилий) и добраемся до блокирующего храповика.
• Добравшись до трущихся деталей удаляем загустевшую смазку, которая похоже на сухую субстанцию и только мешает четкой работе блокирующего механизма.

Рядом в прямоугольном корпусе с лапкой – шарик, который блокирует ремень при наклоне корпуса катушки.Смазываем механизм катушки ремня безопасности. А смазывать нужно смазкой, которая не густеет на морозе (литол, шрус, фиол, моторное или трансмиссионное масло не подойдут). Необходима морозостойкая смазка Циатим201 (или ее аналог), либо хорошая силиконовая смазка.

Кроме этого, для более четкой работы механизма ремней безопасности можно подогнуть скобу, а точнее подогнуть медную лапку, на которую воздействует шарик. Дело в том, что из-за веса шарика она слегка разгибается и ремень работает все хуже.

То есть нужно уменьшить угол сгиба медной лапки так, чтобы при вертикальном положении катушки фиксатор не входил в зацепление с зубцами катушки. Проверяем, чтобы при наклоне катушки фиксатор срабатывал.

Встречаются мнения, что можно просто выкинуть этот блок с шариком и ремни безопасности будут работать без проблем, однако этот фиксатор срабатывает не только при перевороте машины, но также является инерционным механизмом и заблокирует ремень даже при резком торможении или сильной тряске кузова. Поэтому, ничего выкидывать из катушки ремней безопасности не нужно.

Конструкция и принцип работы ремня безопасности автомобиля

Ремни могут иметь несколько точек фиксации. Выделяют:

• двухточечные;
• трёхточечные;
• четырёхточечные;
• пятиточечные;
• шеститочечные.

Ключевая часть фиксатора прикрепляется к спинке, а первыми такую технологию разработали в компании Mercedes. На спорткарах используются ремни с четырьмя точками фиксации.

Нередко может произойти ситуация, когда он перестаёт работать корректным образом. Т.к. это важная часть пассивной безопасности, к ремонту нужно приступать своевременно, не откладывая этот процесс в долгий ящик.

Принцип работы ремня безопасности простой: при резком отклонении вперёд он фиксирует человека, а подушки не дают развиться серьёзным повреждениям.

Возможные проблемы и нюансы

При демонтаже проблемы возникают в основном из-за повреждений отдельных деталей устройства. Также нередко появляются сложности с выкручиванием лямки из катушки, так как можно повредить пружину. Смотать ее обратно в ручном режиме будет сложно.

Чтобы вытащить ремень из катушки, внутрь ее вставляется отвертка, которая будет выполнять роль стопора.

Как вытянуть заклинивший

Чаще всего заклинивание происходит после аварии, в результате загрязнения или поломки деталей. В этом случае потребуется разобрать катушку, чтобы освободить застрявший ремень. Для этого:

• лямку закрепляют обычно скрепкой, чтобы не допустить произвольного втягивания;
• выдавливают пластиковые пистоны (используется тонкая проволока);
• снимают пластиковую крышку, освобождая доступ к коробу с цилиндром;
• вытаскивают короб, проверяют работоспособность деталей;
• осматривают основной механизм;
• устраняют выявленные повреждения;
• промывают механизм от загрязнений;
• несколько раз сматывают и разматывают ремень;
• делают несколько контрольных рывков, проверяя фиксацию механизма.

Ремонт катушки

Ремонт катушки становится необходимым, если сам ремень находится в хорошем состоянии, но при этом не втягивается или сматывается рывками

После того, как катушка разобрана, нужно осторожно удалить старую смазку, прочистить механизм, нанести новый состав

Медная лапка, которая непосредственно контактирует с шариком, при длительном использовании может разгибаться, поэтому не лишним будет подогнуть ее. Это обеспечит более четкую работу механизма.

После проведенных манипуляций остается собрать катушку и установить устройство на место.

Что делать, если не вытягивается ремень безопасности? Устраняем поломки

Даже с новыми автомобилями случаются ситуации, когда не вытягивается ремень безопасности или вытягивается, но с приложением значительных усилий. Наиболее часто такое поведение у этого предохраняющего приспособления наблюдается зимой. Ситуация неприятная, если не сказать большего — просто патовая. Автомобиль полностью исправен, но ехать на нем нельзя, не рискуя получить штраф.Не вытягивается ремень безопасности по двум причинам. Это может быть либо поломка храповика в катушке, либо при сборке катушки ремня была применена неустойчивая к морозу смазка. При незначительном понижении температуры простояв ночь на улице или в не отапливаемом гаражном боксе, смазка загустела до полутвердого состояния, заблокировав перемещение храповика.Особенности ремонтных работКаких либо сложностей при самостоятельном ремонте катушки ремня возникнуть не должно. Проблемы могут возникнуть позднее, если, машина попадет в аварию, и кто-то в ней получит травмы из-за неправильного функционирования ремней безопасности.В соответствии с такими официальными документами как:

• Правила ЕЭК ООН № 14 – 05;
• Правила ЕЭК ООН № 16 – 04;
• ГОСТ Р 41.14 — 2003 (в части сертификации автомобилей с ремнями безопасности);
• ГОСТ Р 41.16 – 2005 (в части сертификации ремней безопасности),
• самостоятельное исправление неисправностей в функционировании или несанкционированное представителем производителя проникновение во внутреннюю конструкцию предохраняющих ремней строго воспрещается, а в случае подтверждения фактов таких действий производитель освобождается от ответственности.

Вследствие кратко изложенного выше текста ГОСОв, все последующие мероприятия по ремонту катушки ложатся грузом ответственности на водителя.Нужно отметить, что многие производители систем безопасности обоснованно не верят, что наши отечественные водители когда-либо слышали об этих правилах. Страхуя себя от неминуемых судебных разбирательств, они изготавливают катушки или в не разбираемом варианте, либо с механизмом, который не подлежит повторной сборке. Порядок ремонтаКонструкция инерционного храпового механизма катушки состоит из:

• корпуса;
• пружины спиральной конфигурации;
• катушки;
• инерционного диска;
• шарика;
• направляющего храповика;
• храповика блокиратора.

Очередность работ по ремонту катушки:

передние сиденья сдвигаются максимально вперед, спинки сидений наклоняют тоже вперед и открывается доступ к креплению катушки; демонтируется катушка; ремень полностью вытягивается и по наличию квадратика из пластика определяется сторона размещения блокиратора;Важно: ошибка с определением приведет к разбору катушки со стороны пружины, которая может жестоко порезать лицо и руки! вытащив четыре пистона, в горизонтальном положении снимается крышка корпуса; катушка разбирается и открывается доступ к храповику; со всех подвижных деталей удаляется старая загустевшая смазка; производится набивка механизма катушки морозоустойчивой смазкой, например, Циатим 201 или подобным аналогом (возможно применение смазки на силиконовой основе). Сборка катушки происходит в обратном порядке. Некоторые, стремясь к не повторению истории, когда не вытягивается ремень безопасности, и дабы не повторять больше подобной процедуры по ремонту, попросту выбрасывают блок с шариком

Свои действия они аргументируют, что и без этого механизма ремни при перевороте автомобиля сработают и зафиксируются. При этом совершенно не учитывается факт, что ремни должны срабатывать и в случае резкого торможения или сильного скользящего удара по кузову автомобиля. При удалении шарика, в таких ситуациях ремень не сработает и шансы травмироваться увеличиваются. AutoFlit.ru

Некоторые, стремясь к не повторению истории, когда не вытягивается ремень безопасности, и дабы не повторять больше подобной процедуры по ремонту, попросту выбрасывают блок с шариком. Свои действия они аргументируют, что и без этого механизма ремни при перевороте автомобиля сработают и зафиксируются. При этом совершенно не учитывается факт, что ремни должны срабатывать и в случае резкого торможения или сильного скользящего удара по кузову автомобиля. При удалении шарика, в таких ситуациях ремень не сработает и шансы травмироваться увеличиваются. AutoFlit.ru

Как разобрать и почистить ремни безопасности?

Чистку и ремонт замка ремня безопасности своими руками можно выполнить следующим образом:

1. На накладке средней дверной стойки открутите шурупы, их должно быть не больше четырёх.
2. Потяните накладку, чтобы снять её. Движения необходимо выполнять вверх и на себя.
3. Извлеките ремень, но предварительно закрепите его на специальной проушине упомянутыми выше приспособлениями.
4. Катушку ленты крепит специальный болт, который также необходимо открутить, чтобы её можно было беспрепятственно извлечь из кронштейна. Тем же приспособлением – скрепкой или прищепкой, закрепите ленту, чтобы предотвратить её сматывание.
5. Определите местоположение блокирующего устройства по звуку звенящего шарика.
6. Снимите крышку, аккуратно отвинтив 4 пистона.
7. Чтобы найти место расположения блокирующего храповика, аккуратно разберите катушку.
8. Блокирующий ленту шарик, когда корпус катушки наклоняется, вы найдёте в прямоугольном корпусе, оснащённом лапкой.
9. Остаётся всё тщательно очистить, удалить остатки смазки и воспользоваться свежей масляной жидкостью, которая не меняет густоту при отрицательных температурах. Это может быть литол, фиол или шрус.
10. Загните лапку из меди, чтобы механизм работал более чётко, поскольку вес шарика может её слегка разогнуть.
11. После сокращения угла сгиба лапки можно собирать, придерживаясь обратной последовательности.

Заклинило ремень безопасности: что делать, как отремонтировать

› Салон

Любой механизм в автомобиле может рано или поздно выйти из строя и доставить неприятности водителю. Иногда это незаметно, но бывает, что сразу доставляет неудобство. Например, так случается с ремнями безопасности. Они служат для защиты водителя и пассажиров от опасных перемещений при аварии или резком торможении, чем предотвращают получение травм.

Это устройство изобретено давно, и за все время использования спасло много жизней людей. Неработающий ремень безопасности необходимо срочно заменить или отремонтировать, так как ездить с ним опасно. Тем более, что это является нарушением Правил дорожного движения.

Когда ремень безопасности не вытягивается, то проблему можно решить простыми способами своими руками.

Основные причины поломки

Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться в том, как работает механизм. Скорее всего, вышел из строя блокиратор. Внутри находится чувствительный элемент в виде шарика, который осуществляет блокировку. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.

Когда замок заклинивает – не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.

1. Чаще всего ремень не вытягивается из-за большого износа системы блокировки. Это связано с выходом из строя из-за износа некоторых деталей механизма. Хорошо, если такая неисправность обнаружена только во время пристегивания водителем. Опаснее, если катушка заклинивает во время движения автомобиля.
2. Блокировка устройства в связи с дорожной аварией. Конструкция блокирующего устройства сделана таким образом, что при сильном ударе могут сработать пиропатроны, которые устанавливаются на некоторых моделях автомобилей. В этом случае замок полностью заклинивает, и разблокировать его нет возможности.
3. Поломка некоторых деталей. Здесь выход только один – заменить дефектные детали или механизм в сборе.

Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.

Проблема с катушкой

Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.

В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.

Способы диагностики

Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.

Если случилось ДТП и сработали подушки безопасности, то ремни нужно заменить новыми.

Недостаточное втягивание ремня

Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.

В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.

1. Датчик движения машины – блокирует ремень во время торможения, крутых поворотов, спусков, подъемов.
2. Датчик движения ремня – блокирует его при резком вытягивании.

Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.

Первый способ

Для этого потребуется участие двух человек. Первый способ заключается в торможении. Во время контроля люди в автомобиле не должны мешать работе ремней безопасности.

1. Выберите ровный участок дороги с хорошим обзором.
2. Водитель должен сидеть в удобном положении, пристегнутым ремнем безопасности, правильно отрегулированным.
3. Двигайтесь не быстрее 10 км в час.
4. Резко затормозите, остановив машину. Если блокировка исправна, то ремень заблокируется.
5. Проверка выполняется два раза для переднего и заднего мест.

Как разблокировать

Естественно, если ремень заклинил, лучше всего обратиться к профессионалам. Но, если у вас недостаточно средств, но есть много свободного времени, а также, если вы желаете научиться чему-то новому, можете выполнить эту операцию самостоятельно. Существует несколько вариантов, которыми мы с вами сейчас поделимся.

Пиропатрон со втулкой

Изначально необходимо снять весь механизм ремней безопасности. В большинстве случаев это не вызывает проблем. Хотя в определённых авто для демонтажа данного устройства придётся снять передние колеса.
Теперь ищем доступ к пиропатрону (именно он блокирует всю систему).
Имея механизм в руках, ищите пружинку. Аккуратно отвинтите все болты, чтобы её достать (иногда может вылететь).
Далее снимите ремень и не скручивая его – отложите в сторону.
После вы увидите оболочку пиропатрона, которую нужно снять с ремня (воспользуйтесь для этой цели ключом-звездочкой).
Следующий этап: нужно снять крышку устройства (может фиксироваться не только болтами, но и герметиком). Рекомендуем в таком случае воспользоваться канцелярским ножом.
Перед вами будет капроновая втулка с шестью медными обрезками (именно они блокируют ремень).
Эти кусочки нужно удалить. При этом втулку не трогайте.
Установите пиропатрон на место и закрутите это устройство в корпус механизма

Важно, перед установкой на место подкрутите ремень своими руками – нескольких кругов будет достаточно. Для чего это делать? После подобных манипуляций пружина немного ослабнет.
Установите пружину на её место и зафиксируйте.
Работа завершена

Если же ремешок и дальше не работает, его придётся заменить.

Рекомендуем: Удаляем сколы кузова автомобиля самостоятельно: что и как нужно делать?

Зубчатая рейка

Используя рубчатую рейку, можно будет разблокировать ремни, если они заклинили после дорожно-транспортного происшествия.

1. Демонтируйте механизм, после чего разберите натяжное устройство.
2. Разберите пиропатрон.
3. Дальше вы увидите зубчатую рейку (они уже сломана, удалите её и замените новой).
4. Следующие ваши действия: после демонтажа шестерёнки, вы заметите много мусора и грязи – их нужно удалить.
5. Осуществите сборку в обратном демонтажу порядке.

.u418104cc03537bad54dbdc7f63650674 { padding:0px; margin: 0; padding-top:1em!important; padding-bottom:1em!important; width:100% display: block; font-weight:bold; background-color:#eaeaea; border:0!important; border-left:4px solid #16A085!important; text-decoration:none; } .u418104cc03537bad54dbdc7f63650674:active, .u418104cc03537bad54dbdc7f63650674:hover { opacity: 1; transition: opacity 250ms; webkit-transition: opacity 250ms; text-decoration:none; } .u418104cc03537bad54dbdc7f63650674 { transition: background-color 250ms; webkit-transition: background-color 250ms; opacity: 1; transition: opacity 250ms; webkit-transition: opacity 250ms; } .u418104cc03537bad54dbdc7f63650674 .ctaText { font-weight:bold; color:#000000; text-decoration:none; font-size: 16px; } .u418104cc03537bad54dbdc7f63650674 .postTitle { color:#16A085; text-decoration: underline!important; font-size: 16px; } .u418104cc03537bad54dbdc7f63650674:hover .postTitle { text-decoration: underline!important; }

Ремонт ремня безопасности

Прежде всего, важно соблюдать меры безопасности при работе с ремнями. На одних авто система может быть механической

В этом случае никаких проблем не возникает. Если же ремни с преднатяжителем, в этом случае можно случайно инициировать срабатывание пиропатрона в результате неосторожных действий.

По этой причине нужно отключать все разъемы от ремней, а также скидывать «плюсовую» клемму с

АКБ

до начала каких-либо работ.  Также желательно заранее изучить информацию, как снять ремни безопасности на конкретной модели авто.

Начать ремонт необходимо с попытки очистить устройства и механизмы. Для этого потребуется выполнить ряд манипуляций с использованием следующих инструментов:

• отвертка «крест» и плоская;
• гаечный ключ 17 накидной;
• прищепка канцелярская;
• шприц и тонкая трубка;
• очиститель или бензин для зажигалок.

Подготовив инструменты, можно переходить к процедуре очистки. Сначала отверткой крестовой следует выкрутить саморезы, которыми прикреплена накладка ремней.  Дальше ремень нужно вытянуть на всю длину и закрепить его в таком положении канцелярской прищепкой.

Затем гаечным ключом следует открутить винт, при помощи которого  прикреплена катушка (винт вынимается из места установки). Чтобы лента ремня не скручивалась, ее крепят прищепкой на катушке. Главное, закрепить ремень надежно, чтобы можно было качественно произвести чистку.

Теперь катушку  можно отложить в сторону и разместиться на соседнем сидении. Затем следует поискать крышку, под которой скрыто инерционное устройство. Если потрясти катушку, по шуму можно понять, где оно находится.

Далее нужно снять пистоны (обычно их 4) и выполнить демонтаж защитной накладки. Снятие осуществляют при помощи отвертки со шлицевым наконечником, также можно воспользоваться тонкой спицей

Обратите внимание, при снятии пистоны нужно придерживать, чтобы они не выпали. Далее накладку можно поддеть отверткой, снять накладку и убрать крышку

После снятия крышки-накладки открывается доступ к механизму (корпус цилиндром, шариком блокировки и коромыслом внутри). Указанный механизм можно снять.  Затем проверяется функциональность коромысла (норма, когда оно свободно движется по оси вращения). Механизм нужно ставить вертикально (верхняя часть наклонена в сторону шарика).

Если при проверке обнаружено, что коромысло «ходит» не совсем свободно, тогда нужно чистить ось его вращения. Для этого немного очистителя следует налить прямо в механизм и промывать его до того момента, пока коромысло  не будет вращаться на оси свободно.

Проверка инерционного устройства

Часто не работает ремень безопасности по причине проблем с инерционным механизмом. Находится механизм под шестеренкой из пластика или стали. При условии того, что доступ к  механизму открыт, шестеренка снимается  достаточно легко.

Далее нужно осмотреть центральную часть отверстия с зубцами. В этом отверстии находится зубчатый эксцентрик. Как правило, эти зубцы клинят ремень при резком извлечении. Чтобы избежать заклинивания в обычном режиме, необходимо очистить все пространство под эксцентриком.

Для чистки необходимо залить немного очистителя или бензина, проливая в центр. Параллельно лету ремня нужно удерживать, чтобы он не сматывался. Оптимально зафиксировать ленту прищепкой

При этом важно, чтобы очиститель попал на все части механизма

Дальше необходимо взять снятую катушку рукой так, чтобы одним пальцем придержать пластмассовую направляющую вместе с пружинкой. Свободной рукой  нужно стянуть и намотать ремень несколько раз. Затем ремень нужно резко дернуть, чтобы произошло его зацепление. Все действия (вытягивание, стягивание, рывок) нужно выполнить несколько раз. Выполнив очистку, профилактику ремней можно считать завершенной.

FAQ

Вопрос: Где продаются ленты?

Ответ: В онлайн магазине. Можно даже воспользоваться АлиЭкспресс. Как правило, оттуда ленты очень прочные, но по виду могут быть похуже, чем из официальных магазинов. Один метр хорошего цветного ремня обойдётся около 350 рублей.

Вопрос: А есть ли разница между товарами из онлайн магазинов и специализированных центров?

Ответ: По факту разницы нет, но здесь тот случай, когда лучше довериться официальным магазинам. Пускай шанс того, что из онлайн магазинов вам пришлют что-то некачественное, мал, но, если есть возможность, лучше обратиться в специализированный центр.

Вопрос: Стоит ли совершать замену на регулярной основе? Как масло, например.

Ответ: Разумеется, нужно проверять ремни безопасности, но не до фанатизма. Раз в несколько лет делайте осмотр, и, если проблемы, старайтесь их решить.

Принцип работы вентиляционной системы двигателя

В конструкцию старых моделей двигателей внутреннего сгорания встраивались простейшие схемы вентиляционных систем, в их состав входил только один сапун, который располагался в картере. Он являлся звеном, соединяющим внутреннюю часть блока цилиндров с атмосферой, через него и выходили картерные газы.

Данная схема обладала существенным недостатком: отводимые газы содержали в своем составе масляные частицы, которые рассеивались во внешней среде. Негативный эффект приводил к существенным потерям смазочных материалов, а также являлся серьезным фактором, загрязняющим атмосферу.

Современные дизельные и турбо двигатели оборудованы системами вентиляции закрытого типа.

К сапуну подсоединяется специальный патрубок, через который отводятся отработавшие газы в полость впускного коллектора или к воздушному фильтру для дальнейшего продвижения внутрь цилиндров, чтобы участвовать в процессе сгорания.

Усовершенствованные конструкции устраняют причины загрязнения окружающей среды, не позволяют гнать частицы масла, в атмосферу.

Вдобавок ко всему каждый движок снабжен специальными элементами, отделяющими масляные частицы от газов и возвращающие их в полость картера.

В зависимости от производителяи модели автомобиля существует несколько вариантов устройств маслоотделения, которые отличаются как конструктивно, так и по принципу действия.

В состав систем вентиляции дизельных силовых агрегатов современных автомобилей входят следующие элементы:

1. Маслоотделитель.
2. Сапун.
3. Два патрубка.
4. Клапан давления газов.
