Как отремонтировать дизельные форсунки самому

Как определить неработающую форсунку на работающем двигателе

Допустим, вы нашли признак неисправности форсунки и теперь хотите узнать, как проверить форсунки двигателя? Хочется сразу отметить, что сами форсунки бывают нескольких типов (механические и электромагнитные) и конструкция их имеет значительные отличия, а значит и методы проверки у них также должны отличаться. Проверить форсунки можно несколькими методами: проверка форсунок без снятия с двигателя, проверка снятых форсунок, проверка форсунка в домашних условиях, бензиновых или дизельных форсунок, и т.д. Мы разберем наиболее популярные из методик.

Чтобы узнать, как проверить работоспособность форсунки инжектора, не обязательно их снимать. Этот способ, один из самых простых проверок, и подразумевает проверку по звуку (или анализ издаваемых шумов мотором при работе). Как правило забитые или поврежденные форсунки издают приглушенный высокочастотный шум (звук, как правило, доносится из блока цилиндров).

Проверка подачи питания на форсунки

Проверка подачи питания на форсунки проводится в случае работы самих форсунок при поломке какого либо из инжекторов. Для проверки необходимо осуществить следующий порядок действий:

После включение двигателя, необходимо обратить внимание на возможное вытекание топливной смеси – происходить это может по причине неисправностей в электрической цепи

Проверка мультиметром(тестером) сопротивления на обмотке

Проверка мультиметром (тестером) сопротивления на обмотке также позволяет проверить форсунки двигателя не снимая их. Для этого нужно убедиться в уровне сопротивления ваших форсунок. Далее выполняем следующие действия:

В норме, при высоком импедансе значение должно быть равно 11-17 Ом, при низком 2-5 Ом. При несоответствии значений, такую форсунку необходимо заменить.

Признаки неисправности форсунок

По каким признакам можно понять, что форсунки работают некачественно?

• Затруднения при запуске двигателя. Если машина плохо заводится после непродолжительной остановки — возможно проблема в форсунках. Это самый частый и явно выраженный симптом сбоя правильной работы форсунок.
• Перебои в работе двигателя на холостом ходу.
• Двигатель троит или вибрирует при разгоне или сбросе скорости, автомобиль двигается рывками.
• Увеличился расход топлива.
• Из выхлопной трубы слышны «хлопки» или выходит чёрный дым.
• Повышенное CO в отработанных газах.
• Повышенная температура в камере сгорания.

Если наблюдаются подобные симптомы, следует проверить исправность форсунок. Сбои в их работе негативно скажутся на рабочих показателях двигателя и коробки передач.

Устройство, назначение и виды форсунок

Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением

Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания

Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.

Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.

Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением

Таким образом, процесс работы форсунок состоит из четырёх стадий.

1. Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
2. Попавшее в полость форсунки топливо оказывает воздействие на пружину.
3. Пружина через промежуточную шайбу давит на иглу.
4. Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.

По системе впрыска

По типу впрыска выделяют:

• форсунки с центральным впрыском;
• форсунки с распределённым впрыском;
• форсунки с непосредственным впрыском.

Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.

Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».

Одной из самых популярных систем моновпрыска является «Моно-Джетроник»

Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.

Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.

Система с распределённым впрыском имеет несколько подсистем:

• узел, отвечающий за подачу и очистку горючего;
• часть системы, в которой происходит очистка и подача воздуха;
• камера для улавливания и сжигания ТВС;
• электронная подсистема с датчиками;
• узел, где происходит выпуск и дожигание отработавших газов.

Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.

Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.

Схема непосредственного впрыска впервые была применена в моторах GDI

По конструкции

В зависимости от особенностей конструкции различают:

• электрогидравлические форсунки;
• электромагнитные форсунки;
• пьезоэлектрические форсунки.

Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.

Электрогидравлические форсунки используются в дизельных двигателях

Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.

Электромагнитная форсунка используется в бензиновых двигателях

Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.

Пьезоэлектрические форсунки являются наиболее современными

Диагностика форсунок

Диагностика форсунок зависит от типа этой детали. В настоящее время в инжекторных и дизельных двигателях используется два вида форсунок — электромагнитные и механические.

• Электромагнитные — управление впрыском происходит за счёт электрического импульса, исходящего от блока управления;
• Механические — приводятся в движение от коленвала двигателя с помощью передаточного механизма.

Многих начинающих автолюбителей интересует вопрос: «Как проверить форсунки, не снимая с двигателя?»

При наличии даже небольшого опыта, можно довольно точно определить стук форсунки. Если происходит перелив топлива по причине неполного прикрытия игольчатого клапана, то в этом случае также возможна детонация и повышенная шумность двигателя. Также может наблюдаться в таком цилиндре приглушённый высокочастотный шум.

Неисправности форсунок электронного типа можно определить мультиметром, стрелочный тестер форсунок также сгодится для выполнения этой операции. Диагностика с применением электроизмерительного прибора осуществляется в такой последовательности:

1. В документации к автомобилю или к установленным форсункам необходимо найти значение сопротивления этой детали;
2. Отключить зажигание и снять минусовую клемму аккумулятора;
3. С помощью тонкой отвёртки следует отсоединить электрический разъём форсунки;
4. Мультиметр или тестер переводится в режим измерения сопротивления, и осуществляется замер данного параметра между контактами.

Если показатели сопротивления существенно отличаются от указанных в документации, то форсунка должна быть снята с двигателя и её необходимо отрегулировать либо заменить.

Виды и принцип действия дизельных форсунок

Основная работа дизельных моторов заключается в автономной подаче воздушного потока и топлива. Первым запускается воздух очищенный в цилиндр, он сжимается с одновременным нагреванием до 700-800 градусов. В дальнейшем через распылитель под сильным давлением подаётся в камеру сгорания дизтопливо в определённом объёме и оно сразу же воспламеняется. Данное устройство является связывающим звеном между ТНВД и камерой создавая топливовоздушное соединение. Форсунка или «инжектор» служит конструктивной частью системы впрыска двигателя. В наше время большую популярность и широкое применение получили форсунки, оснащённые электронным контролем и управлением впрыска.

В зависимости от метода выполнения впрыскивания форсунки разделяются на три основных вида: электромагнитная, электрогидравлическая и пьезоэлектрическая. Последняя категория на сегодняшний день относится к последнему поколению форсунок. Система Common Rail получает все более и большее распространение за счёт более высоких показателей, чем у такого же объема бензиновых. Такая форсунка эксплуатируется с минимальным давлением 130 Bar и максимальным до 1350 Bar и удовлетворяет требования евро 5 и выше.

Принимаем заказы из всех регионов РФ

Если в вашем регионе нет возможности качественно и недорого отремонтировать форсунки, будем рады помочь.

Последовательность действий при заказе ремонта из региона:

1. Позвонить менеджеру по бесплатному телефону и сообщить артикул неисправного инжектора. Сотрудник компании проверит возможность ремонта, а также озвучит точную стоимость работ и варианты по запасным частям.
2. После согласования, оправить форсунки курьерской (для физических лиц рекомендуем сервис: https://сдэк-посылочка.рф) до пункта выдачи «СДЭК», расположенного по адресу: Москва, ул. Молодогвардейская, 54, корп.4 (Код подразделения: MSK78). Клиент может воспользоваться любой другой транспортной компанией, указав в качестве точки доставки — адрес и телефон нашей компании.
3. При поступлении форсунок к нам, мы сразу сообщим об этом.
4. После восстановления инжекторов, .

Получите БЕСПЛАТНУЮ консультацию прямо сейчас Получить консультацию

Основные причины загрязнения форсунок.

Основной, но далеко не единственной причиной засорения форсунок инжекторного двигателя, несомненно, является качество топлива. В Западной Европе инжекторы практически никто не чистит, производители лишь рекомендуют их менять через 120 -150 тысяч километров пробега.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

1. Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
2. Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
3. Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя.

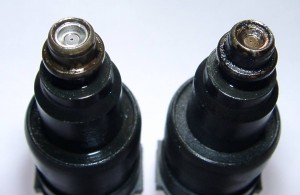

Как появляются отложения

Когда двигатель перестаёт работать, лёгкие фракции топлива испаряются на горячих плоскостях. Тяжёлые фракции оседают на деталях, в том числе форсунках. Смыть их нечем — топливо больше не поступает.

Запорный конус со временем уже не может плотно сесть в седло — следовательно, герметичность форсунки нарушена. Это приводит к перебоям при запуске двигателя, так как давление в топливной магистрали уменьшается. Смолистые отложения засоряют сопло форсунки. В результате количество топлива, выброшенное форсункой в каждый рабочий акт, уменьшается.

Также изменяется форма распыла форсунки. Распылитель имеет свои нормы и допуски. Твёрдые загрязнения приводят к образованию факела неправильной формы, распыление топлива происходит плавно, и появляются подтёки топлива. Часто отложения образуются интенсивней на отдельных форсунках, при этом нагрузка на более «чистые» увеличивается.

Загрязнённость фильтров

Ещё одной из главных причин выхода из строя форсунок является загрязнённость фильтров. Фильтры установлены на пути следования топлива и, сама форсунка имеет фильтр. Размер его небольшой, и он предназначен только для отсева очень мелких загрязнений топлива. Если при работе топливной системы засорён магистральный фильтр, который должен улавливать все более крупные частицы — фильтр форсунки мгновенно засоряется. Поэтому своевременная замена фильтров топливной системы — залог работоспособности форсунок.

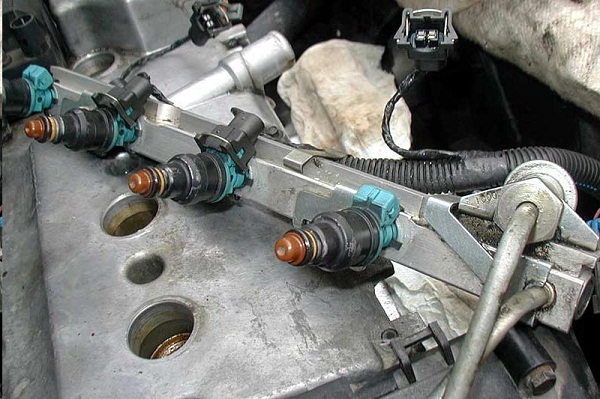

Как снять форсунки

Для снятия форсунок потребуется приготовить:

• Набор отвёрток;
• Набор ключей;
• Плоскогубцы;
• Ветошь.

Как правило, форсунки на инжекторном двигателе располагаются на специальной топливной рейке, поэтому обнаружить их не составит большого труда. Для обеспечения доступа к этим деталям необходимо снять воздушный фильтр и различные патрубки, которые могут существенно затруднять процесс снятия

При осуществлении демонтажных работ следует также соблюдать осторожность. Подведённое к форсункам топливо находится под большим давлением, которое следует обязательно уменьшить

Для этой цели в конструкции инжекторного двигателя имеется предохранительный клапан, нажав на который, можно снизить давление топлива до безопасного значения.

Затем необходимо отсоединить провода от каждой форсунки двигателя. Данные провода соединяют блок управления с контактами форсунки. Клеммы форсунок имеют надёжные пружинные фиксаторы, которые отгибаются тонкой отвёрткой, после чего управляющий провод легко снимается. Далее следует открутить 2 болта, которые фиксируют топливную рейку на двигателе и с помощью монтировки аккуратно отделить топливную рейку от впускного коллектора. Когда форсунки будут демонтированы вместе с топливной рейкой, следует тщательно осмотреть их.

При отсутствии уплотнительных колец их необходимо аккуратно извлечь из коллектора и установить обратно на форсунки, иначе работоспособность данного узла будет утрачена. На этом процесс снятия форсунок с инжекторного двигателя можно считать завершённым.

Признаки неисправности инжектора

Использование низкокачественного бензина с большим количеством смесей приводит к неисправности инжектора. Система требовательна к качеству топлива.

Признаки неисправности инжектора:

Глохнет двигатель.

Двигатель заводиться и без причины глохнет. Последующие попытки запустить мотор неудачны. Проходит несколько минут, прежде чем они увенчаются успехом.

Детонация.

Характерный признак неисправности инжекторной системы. Неприятное для слуха и разрушительное для мотора явление.

На языке водителей машина не «тащит». Крутой подъём превращается в испытание нервной системы автолюбителя.

Повышенный расход топлива.

Неэкономичный инжектор начинает «жрать» бензин. В запущенных случаях расход топлива увеличивается до 50 процентов. Это «бьёт» по карману водителя.

Диагностика работы форсунок на рампе

Чтобы осуществить подобный вид проверки форсунок необходимо будет демонтировать их вместе с топливной рейкой. Это сделать несложно, однако необходимо некая сноровка. Лучше всего, подобную проверку делать вместе с напарником, который во время вашей диагностики и измерении будет осуществлять манипуляции с зажиганием и прокрутом двигателя.

перед зажиганием убедитесь в надежности всех креплений, для точности данных и предотвращения протечек;

Если в какой-либо из емкостей наблюдается несоответствие остальным – такой инжектор необходимо почистить. Кроме того, возможен вариант, когда горючее продолжает течь даже после окончания зажигания. Это сигнализирует о потере герметичности форсунка и необходимости его замены.

Принцип работы топливных форсунок

Подача топлива в автомобильные двигатели реализуется посредством двух технических решений. Первое – это карбюраторная система. Альтернативный вариант – топливная форсунка, или инжектор. Топливо поступает в форсунку, которая распыляет его непосредственно в цилиндрах двигателя либо в выпускном воздушном тракте. Данная система используется в дизельных и бензиновых силовых агрегатах.

Функционирование топливных форсунок основано на простом принципе. Цикл работы инжектора состоит из четырех стадий:

• закрытый клапан находится под давлением;
• клапан открывается, распыленное топливо начинает поступать в двигатель;
• при полном открытии клапана подается нужное количество топлива;
• требуемая порция топлива распылена, клапан закрывается.

Инжекторы могут отличаться деталями конструкции, которые вносят свои нюансы в вышеописанный процесс.

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Предыдущая запись Инструкция CONSULT-III plus

Следующая запись Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

Проверка снятых форсунок

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

• Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
• Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.
• Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.
• Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Самостоятельная проверка форсунок

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Как измерить сопротивление

Активный характер нагрузки можно проверить с помощью омметра, входящего в состав универсального мультиметра (тестера). Сопротивление обмотки соленоида указывается в паспортных данных форсунки, как и его разброс.

Показание омметра должны подтвердить соответствие данных. Сопротивление измеряется при отсоединённом разъёме между питающим контактом и корпусом.

Но помимо сопротивления обмотка должна обеспечивать нужную добротность и отсутствие короткозамкнутых витков, что простейшими способами не определить, но обрыв или полное замыкание вычислить можно.

Ремонт топливных форсунок

Автовладелец может выполнить ремонт топливной форсунки бензиновой или дизельной своими руками. Особенно если устройство механического типа, для обслуживания будет достаточно самых простых инструментов.

Конструкция форсунок у разных производителей существенно отличаются, поэтому и ремонтные работы имеют особенности.

Несложно ремонтировать форсунки «Бош Коммон Рейл». В числе наиболее частых неисправностей этих механизмов – повреждения распылителя и мультипликатора (клапана). Причем последняя деталь подводит чаще всего. На распылители производитель дает гарантию замены на протяжении 100 тыс. км пробега. Но в российских реалиях (а также стран СНГ) из-за низкого качества горючего узел не выдерживает больше 20 тыс. км, после чего требуется проверка и ремонт топливных форсунок дизельных двигателей.

Такие же проблемы характерны и для форсунок «Делфи». У них также чаще всего выходят из строя распылитель и клапан. Для чистки распылителя применяют ультразвук, если процедура не помогает, деталь меняют.

Японский дает гарантию, что его форсунки способны выдержать 150 тыс. км пробега. Еще одно преимущество таких деталей – они дешевле европейских. Но ремонт этих топливных форсунок невозможен, потому что комплектующие «Денсо» не продаются. При выходе узла из строя его надо менять.

Чистка форсунки не снимая с двигателя

Очистить инжекторы вполне возможно и без полной разборки узлов впрыска. При этом очищающая жидкость (сольвент) позволяет двигателю работать в процессе промывки.

Растворитель отложений подаётся из отдельной установки, промышленной или самодельной, в напорную магистраль рампы. Излишки смеси поступают обратно в расходный бачок через трубопровод обратки.

Данный способ имеет как достоинства, так и недостатки. Преимуществом будет экономия на сборочно-разборочных процедурах, а также неизбежных при этом затратах на расходные материалы и детали. Заодно очистятся и прочие элементы, например клапаны газораспределительного механизма, рампа и регулятор давления. Снимется также нагар с поршней и камеры сгорания.

Недостатком станет недостаточная эффективность раствора, вынужденного сочетать моющие свойства с топливными функциями, а также некоторая рискованность процедуры, когда отмытый шлак путешествует по элементам топливной системы и попадает в масло. Нелегко придётся и катализатору.

Дополнительным неудобством станет также и отсутствие визуального контроля за эффектом очистки. О результатах можно будет судить только по косвенным признакам. Таким образом данный способ можно рекомендовать только как профилактическую процедуру с обязательной заменой масла в двигателе.

Выберите ближайший Вам автосервис:

Ремонт форсунок Делфи Алтуфьево Ремонт форсунок Делфи Алтуфьево 2 Ремонт форсунок Делфи Царицыно

Метро: Алтуфьево, Бибирево, Ховрино, Селигерская, Речной вокзал Шоссе: Дмитровское, Алтуфьевское, Ленинградское Адрес: г. Москва, ул. Дубнинская, д. 50 Б, стр. 1 График работы: с 9 до 20 без выходных.

Метро: Алтуфьево, Бибирево, Ховрино, Селигерская, Речной вокзалШоссе: Дмитровское, Алтуфьевское, ЛенинградскоеАдрес: г. Москва, ул. Дубнинская, д. 83 А, стр. 3 График работы: с 9 до 20 без выходных.

Метро: Царицыно, Каширская, Кантемировская, Домодедовская, ОреховоШоссе: Каширское, Варшавское Адрес: г. Москва, ул. Севанская, д. 62 График работы: с 9 до 20 без выходных

Выбрать техцентр >>На севере или юге Москвы

Неисправности форсунок двигателя, диагностика и чистка в домашних условиях

Владельцы автомобилей с инжекторным типом двигателей, иногда сталкиваются с проблемой некачественной работы инжектора. Часто виновниками таких неполадок являются форсунки инжектора, их некачественная работа заканчивается невозможностью завести автомобиль и превращается в потерю времени в самый неподходящий для этого момент. Но то, как проверить форсунки до момента неполадки знают немногие. В этой статье вы узнаете как определить проблему, а также как почистить форсунки своими руками и избавится от неисправностей.

С первых уроков водительской школы (а может и раньше) мы знаем, что система впрыска у инжекторных двигателей отличается от карбюраторных. Столкнувшись с проблемой, многие водители прямиком мчаться в автомастерские или СТО. Проблема не всегда является настолько серьезной, и вполне возможно, что решить её можно даже человеку с базовыми знаниями, которые вы можете приобрести, прочитав этот материал.

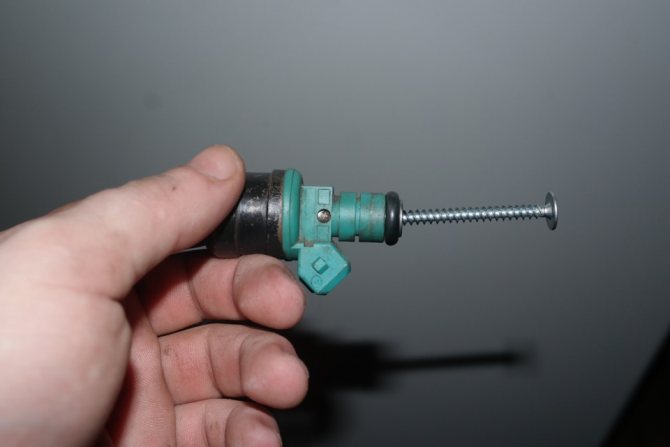

Разборка форсунки

В большинстве случаев, ремонт форсунок можно осуществить путём замены фильтра, который установлен в верхней части форсунки, где происходит её соединение с топливным шлангом. Для извлечения фильтра, в качестве основного инструмента, применяют саморез, который вкручивают на 2 — 3 оборота в сетчатый фильтр и вынимают его из корпуса форсунки.

Затем на место снятого фильтра производится установка нового сетчатого фильтра и уплотнительного кольца. Таким образом удастся обеспечить стабильное наполнение форсунки чистым топливом, что положительно отразится на работе инжекторного двигателя.

Восстановленные форсунки способны прослужить в течение долгого времени, и если все действия по очистке и ремонту были произведены по правилам, то эксплуатация автомобиля будет осуществляться без серьёзных отклонений в системе подачи топлива.

Проверка питания

Глушим двигатель. Первый вариант:

1. Снимаем разъём питания форсунки 1 цилиндра.
2. Подключаем мультиметр режиме измерения постоянного напряжения в диапазоне 0-20 Вольт.
3. Заводим двигатель и наблюдаем за показаниями прибора. Напряжение должно подаваться короткими импульсами.
4. Если показания напряжения появились, значит проводка исправна.
5. Если напряжения на фишку питания не приходит, то глушим двигатель и прозваниваем провода, либо ищем повреждение визуально.
6. Подключаем форсунку 1 цилиндра и повторяем операцию с форсунками 2-4 цилиндров.

Второй вариант. Понадобятся два человека. Делаем всё тоже самое, только отключив сразу все форсунки. Один человек крутит двигатель стартером, а второй — последовательно измеряет импульсы напряжения на отключенных разъемах форсунок.

Вместо мультиметра можно использовать светодиод.

Диагностировать любую неисправность у дизельных форсунок силового агрегата возможно по нескольким основным причинам:

• Падение впрыска рабочего давления. В процессе эксплуатации автомобиля данный параметр будет снижаться. Основная причина некачественного впрыска в изнашивании дистанционных регулировочных шайб и усталости пружин.
• Распылитель не распыляет топливо в уманообразном состоянии (без капель) с равномерным выходом из всех отверстий. Распылители форсунок несут большие нагрузки. Механический нагрев, тепловые перепады, удары выводят их из строя из-за повреждения рабочей кромки. Деталь является высочайшей точности, поэтому вода, грязь её быстро выводят из строя. Качество пульверизации падает, меняется и угол направления впрыска.
• Отсутствие герметичности корпуса у форсунки. Повреждение каймы соприкасающихся плоскостей корпуса форсунки, что провоцирует течь топлива. В пьезофорсунках чаще всего распространенной неисправностью, является уменьшение гидроплотности форсунок системы Common Rail, понижающей общее давление всей системы.

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

• Повышенный расход топлива;
• Нестабильная работа двигателя в режиме «холостого хода»;
• Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
• Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги или происходит забивание просвета патрубка различными отложениями. Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

Ремонт форсунок

Восстановление форсунок осуществляется в такой последовательности:

• С автомобиля снимается аккумулятор и из имеющихся в наличии ненужных проводов и деталей делается регулируемый переходник с переключателем для автономного управления форсунками;
• Приобретается любой спрей для очистки карбюратора, и делается переходник из топливного шланга от патрубка баллончика к входу форсунки.

Для очистки внутренней ёмкости форсунки подаётся электричество, через регулировочный переключатель от аккумулятора на клеммы форсунок для открытия игольчатого клапана. Одновременно с открытием форсунки осуществляется нажатие на кнопку баллончика с очистительной жидкостью. Настройка форсунок таким образом позволяет сэкономить немалое количество денег, а также получить бесценный опыт ремонта инжекторного двигателя

Во время процедуры очистки форсунки необходимо обратить внимание на то, как распыляющее устройство пропускало топливо. Если топливо вырывалось из форсунки прямой струёй, то потребуется разборка и ремонт данной детали

Как разобрать форсунку для ремонта будет описано далее.
