Схема проводки камаз 5320: цветная с описанием

Содержание:

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.

реле поворотов

В левом углу под нагами

вот это с 3 мя проводками.

нет., смотри предохранитель и кнопку аварийки! + должен быть при включенном зажигании.

плюс на кнопку не приходит,предохранители все проверили целые,кнопку проверяли работает,но плюса на ней нет

92год,да я тож думаю родной купить,ввыходные негде купить хотел проверить,мож и не реле,ни с того ни с чего пропали повороты и аварийка,мож не в реле дело

Тоже так же думал, пока релюху не вскрыл! 2 минуты работы паяльником в моём случае и всё работает!

реле вскрыл,там перемычка сгорела,щас репу чешу почему сгорела и какого сечения терь припоять

Источник

УАЗ 31512 Боинг › Бортжурнал › Переделка проводки. Установка гитары от камаза.

Всем узоводам привет! Сегодня речь пойдет о небольшой переделке проводки. Как известно после куево кукуево хозяев, остается куча проводов торчащих, заизолированных, половина отрезано, половина просто не работает. Собственно так у меня и было. Пока все равно у нас в стране карантин, а погода позволяет, решил заняться. Доехал до друга и взял у него проводку от окушки с кучей всего.

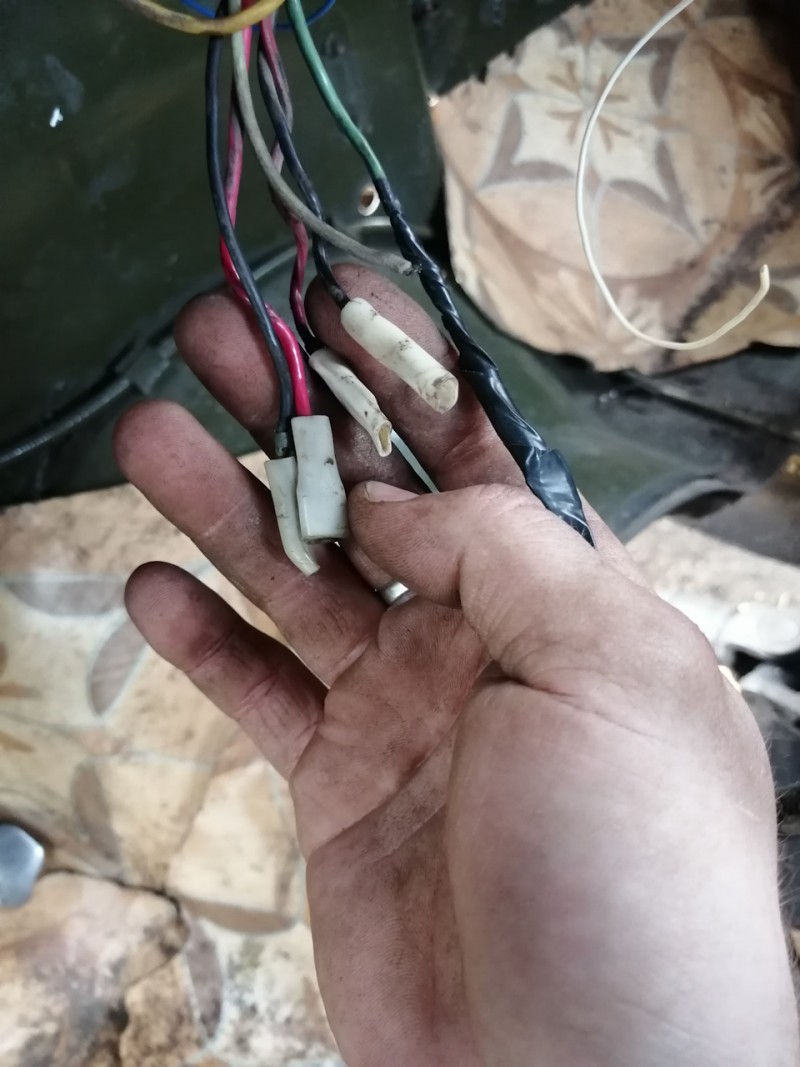

Первым делом принялся вскрывать жгут идущий от генератора к реле регулятору. И ужаснулся, провод от гены оплавлен по всей длине, скрутки проводов как попало. Что-то заменил на новые провода, а где то пришлось оставить скруткой, но провода уже все равно заменены на более свежие) ну и все это аккуратно уложил в гофру, чтобы защитить как кто.

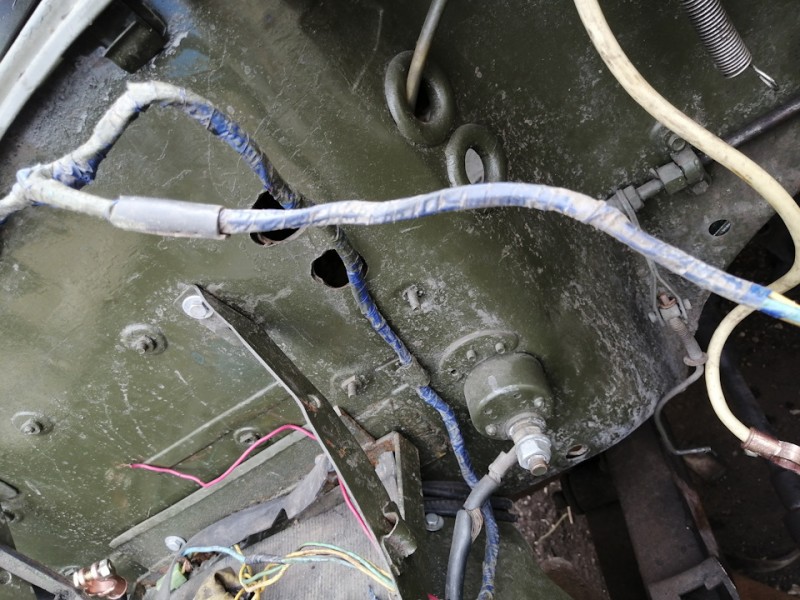

вообщем дальше было больше, привел более менее в порядок основной жгут проводов, но еще не до конца. По мере установки двигателя будет все корректироваться и убираться тоже в гофры для защиты)

А так же самое главное зачем я за все это взялся, так это вынести блок предохранителей в салон. И вообще в принципе, чтобы были нормальные хорошие предохранители, а не проволока. Вынес их как у всех машин с левой водительской стороны. Убирать куда то наверх не стал, потому что вброд лезть не буду, ибо для этого автомобиль специально нужно готовить, а для грязи и рыбалки и так сойдет.

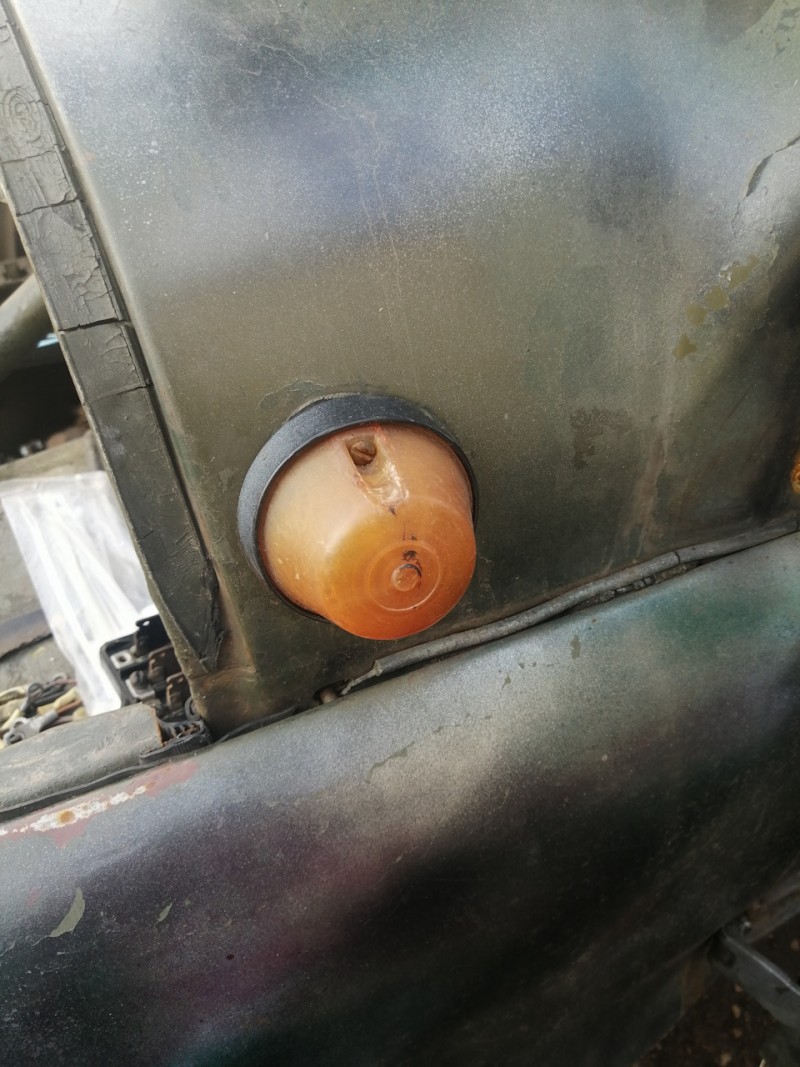

Еще одна проблема у многих это тепловое реле, до последнего думал, что оно у меня рабочее. Но раз я все равно решил все развести по грамотному, то выкинул его. Когда снял увидел, что оно вообще просто перемкнуто, и случись чего, цепь была не защищена вообще! Но сейчас все в порядке. Поставил 3 реле (1 на ближний, 1 на дальний, 1 на габариты) но ближний и дальний повесил на один предохранитель. Вообщем сделал все как на ваз 2110. перебрал все провода, и очень много выкинул лишних, и много заменил идущих к замку зажигания. Благо коса на уазике простая, и куча схем в интернете куда что идет). Теперь ничего не висит и не болтается.

Главный мой апгрейд и достижение это установка камазовской гитары. Раз уж она все равно валялась в гараже без дела, а кнопка переключения ближнего дальнего была сломана, да и родной включатель света мозги делал, решено было ее установить. В интернете распиновок гитары не нашел, только по цветам, но они у меня не совпадали, пришлось все делать методом тыка. Привожу распиновку, что получилось у меня.все

Кстати может быть кто знает. Осталось куча проводов которые по идеи должны идти к лампам на панеле. Но почему то они все под напряжением? Одна я так понял аварийный датчик масла, но его еще не ставил. Один индикатор поворотников. Я вообще даже и не знал кстати что на панеле она есть пока не посмотрел на схему =D. там есть сигнальные лампы ручника, но как она подлкючается я даже вообще не понимаю, и что за датчик должен стоять, а так же написаны сигнальная лампа датчика тормозов. Тоже не понял. Лягушка у меня стоит, но я к ней подсоединяю 2 провода для работы стопов. Мучает вот этот вопрос. хочется чтобы работало все)

Ну в прицнипе вот и все. Ушло у меня на это 4 дня, работал по 2-3 часа в день. Все старался делать красиво и аккуратно. Пару фоток творческого беспорядка во время работы))) СПАСИБО всем кто осилил мою писанину)))

Источник

Система световой сигнализации Камаз: возможные неисправности сигналов поворота

Система световой сигнализации включает в себя сигнализацию поворотов. Основными неисправностями этой схемы являются: выход из строя реле поворотов, короткое замыкание на корпус, неисправность кнопки аварийной сигнализации, а также подрулевого переключателя. Давайте рассмотрим симптомы и способы диагностики, перечисленных причин отказов цепи указателей поворотов.

Чаще всего, если сигналы поворотов не работают вовсе, виновато реле РС 951 или РС 951(на схеме оно обозначено как V3). Но прежде чем искать ему замену нужно проверить подается ли на него напряжение. Щупы контрольной лампы нужно подключить к красному и черному проводам разъема реле. Если напряжение есть, а сигналы поворотов не работают ни на одну из сторон, нужно заменить реле на новое. Хочу заметить, что реле поворотов иногда путают с реле стеклоочистителей. Но они не взаимозаменяемые и вы легко можете их отличить по маркировке т.к. реле «дворников» обозначается как РСО. Кроме того, малые разъемы реле поворотов (разъем прицепа) имеют четыре контакта, а стеклоочистителей – два.

Распиновка реле поворотов

В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.

В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.

Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.

Схемы реле поворотов 24 в КАМАЗ

проверка реле поворотов РС950 951

https://youtube.com/watch?v=F021UYaanMg

Реле указателей поворота ВАЗ классика. Проверка, схема, принцип работы.

ремонт реле поворотов 24в

реле поворотников уаз 2 этап

https://youtube.com/watch?v=vKe4bSCLl64

Как подключить реле поворотов на тракторе

Реле поворотов для трактора

Реле поворотов 11 фишек Mercedes 814 — 3235 — 24V 21W

Как проверить, подсоединить реле сигнала,зажигания,стартера……

https://youtube.com/watch?v=xsfHisPBVHU

Будни камазиста : начинаем делать подсветку и проводку

Реле четырех контактное, подключение.

Также смотрите:

  • Хонда сбр 1000рр 2005 видео
  • Накладка порога левая Ford Focus 2
  • Пороги на Мазду 3 хэтчбек 2012
  • Точки подключения Шевроле Нива а91
  • Мир юрского периода реклама Мерседеса
  • Что означает м на машинах BMW
  • Сажевый фильтр для Ситроен с4 гранд пикассо
  • Где стоит блок предохранителей на БМВ е39
  • Заслонки печки Мазда 3 климат
  • Тюнинг автомобилей Фольксваген туран 2011 года
  • Volkswagen cross touran 2007 отзывы
  • Молдинг крышки багажника Шевроле Авео т250
  • Расшифровка ошибок бортового компьютера Фольксваген
  • Замена масло мкпп Опель астра
  • Блок управление вентилятором БМВ е46

Возможные неисправности проводки

Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.

Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:

  1. Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
  2. Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
  3. Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
  4. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
  5. Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
  6. Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.

Схема соединения реле поворотов камаз

Рассуждение автовладельца по имени Кир: Отличный автомобиль для пригородных вылазок на природу,рыбалку,охоту!He побоится и поболее грозного бездорожья,так же и в городке не уступит многим собратьям,не оживленный,да и не «тупой» в разгоне!Вольяжность иногда даже успокаивает,ну a габариты авто молвят сами за себя!

Выложил админ: по просьбе Паруйра

Категория: Ремонт самому

Оригинальное название: ????? ????? ???????? ????? ????? ?????

Описание: Габариты следующие, длина — 3461, ширина — 1100, высота — 1786 мм. Колесная база составляет 2032 мм. Дорожный просвет 212 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одногоцилиндра составляет 75 мм, ход поршня — 75 мм. Коленчатый вал двигателя разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Показов: 2032

Ниже вы сможете поглядеть технические свойства схема соединения реле поворотов камаз. Выскажите свое мировоззрение об авто в комменты.

Дата выхода: 07. 11. 2013 года

Продолжительность: 2:25

Качество: WP

Смех в теме: Приходит мужчина устраиваться на работу на Ликероводочный завод дегустатором, а ему говорят: — Извините, но у нас и своих алкоголиков хватает Он: — Да нет я не пью я нюхаю. — Не может этого быть! — Да серьезно я не вру. — Хорошо сейчас проверим. Дали ему стакан вина он понюхал и говорит: — Вино бастордо 1946 года выпуска градусов 25 Дали другое вино: — А это клеопатра, 1961 года , но бочку не помыли несет мышами

Тут они решили над ним поприкалываться и дали ему пару капель мочи секретарши он важно понюхал и сказал: — Углеводов 20, сахара 35, 4-ый месяц беременности сказать от кого? Директор кричит: — Не надо берем!!!

стоп сигнал КамАЗ,схема стоп сигнал КамАЗ

Схема стоп сигнал КамАЗ несколько сложнее, чем у других автомобилей. Это связано с применением нескольких датчиков, которые обеспечивают включение стоп сигналов при работе нескольких тормозных систем. Хотя тормозная система и называется КАмаЗовской, но она применяется сейчас и на других автомобилях благодаря своей надёжности. Принципиальная электрическая схема у всех таких автомобилей идентична и отличается только конструктивно. В состав схемы стоп сигнал КамАЗ входят датчики, промежуточное реле, зуммер и контрольная лампа стояночного тормоза, и конечно сигнальные лампы в задних фонарях тягача и прицепа. Датчики устанавливаются на контурах тормозной системы в районе тормозного крана и срабатывают при изменении давления в контуре. На последних моделях в качестве датчика стоп сигнала применяется кнопочный выключатель, установленный под педалью, как и на большинстве автомобилей. При изменении давления в любом из контуров, а при наличии кнопочного выключателя, при нажатии на педаль, замыкаются контакты датчика и соединяют обмотку промежуточного реле с массой автомобиля.

Языки

Изготовляем реле поворотов 12В-233747 («Жигули»), а также производим ремонт. Изделие является аналогом прерывателя указателей поворотов 23.3747 «Автоприбор», г. Владимир.

Напряжение питания, В

ВАЗ 1111, 2104, 2105, 2106, 2107, 21213, ИЖ 2126, 2715

В системе световой сигнализации автомобилей ВАЗ старого модельного ряда применяется несколько типов электронных реле-прерывателей указателей поворота и аварийной сигнализации, реле 23.3747, 231.3747, 49.3747 или 491.3747.

Электронные реле 23.3747, 231.3747 указателей поворота и аварийной сигнализации.

На автомобилях ВАЗ-2106, 2107 выпуска до 1985 года установлено реле 23.3747 собранное на интегральных микросхемах. Реле 23.3747 закреплено под щитком приборов на стенке коробки воздухопритока. Если лампы указателей поворота неисправны, произошло перегорание или обрыв в цепи ламп, то реле-прерыватель обеспечивает постоянное горение контрольной лампы на панели приборов.

Электрическая схема реле 23.3747 указателей поворота и аварийной сигнализации.
Электрическая схема включения реле 23.3747 указателей поворотов и аварийной сигнализации.

С 1985 года на ВАЗ-2107 устанавливается реле-прерыватель 231.374, изготовленное на базе дискретных элементов. Оба реле-прерывателя имеют одинаковые технические характеристики. Они обеспечивают мигание ламп указателей поворота с частотой 60-120 циклов в минуту при номинальной нагрузке 92 Вт, температуре окружающего воздуха от минус 20 до плюс 50 градусов и величине напряжения 10,8-15 Вольт.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 231.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Количество и тип контрольных ламп : 1хАМН12-3-1 — Частота прерываний, циклов в минуту : 60-120 — Конструкция электрического подключения : колодка штыревая аналог 502606 ОСТ 37.003.032, штекер 6,3 — Габаритные размеры : 34х47х85,5 — Масса, кг : 0,13

В отличие от реле 23.3747 у реле-прерывателя 231.3747 отсутствует вывод «5», а напряжение питания подается только на вывод «1». Поэтому стал не нужен коричневый провод, соединяющий вывод «5» реле-прерывателя с выводом «6» выключателя аварийной сигнализации.

Чтобы при необходимости можно было установить реле 23.3747 вместо реле-прерывателя 231.3747, в колодке жгута проводов вывод «1» реле-прерывателя соединен с выводом «5». Реле-прерыватель 231.3747 обеспечивает удвоенную частоту мигания контрольной лампы на панели приборов в случае перегорания одной из ламп или обрыва в цепи ее питания.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-2110 и их модификациях применяется электронное реле-прерыватель 491.3747, кроме того на ВАЗ-2108, ВАЗ-2109 возможна установка реле-прерывателя 49.3747.

Основные технические характеристики реле указателей поворота и аварийной сигнализации 491.3747.

— Номинальное напряжение, В : 12 — Коммутируемая нагрузка в режиме указания поворота, количество и мощность ламп в Вт : 2х21+1х4 — Коммутируемая нагрузка в режиме аварийной сигнализации, количество и мощность ламп в Вт : (2х21+1х4)х2 — Масса, кг : 0,05

Электрические схемы реле-прерывателя 49.3747 указателей поворота и аварийной сигнализации.
Электрические схемы реле-прерывателя 491.3747 указателей поворота и аварийной сигнализации.

Нужная схема электропроводки КАМАЗ 5511: сохраняем и используем

Бывают такие ситуации, когда схема электропроводки КАМАЗ 5511 просто необходима. Ведь вышедший из строя прибор или устройство могут не только создать проблемы с эксплуатацией транспортного средства, но и оставить его на приколе на более длительный срок. А этого допустить никак нельзя, ведь для многих своих владельцев КАМАЗ 5511 незаменимый помощник.

Колесная формула 6х4, мощность двигателя 220 л.с., грузоподъемность 11т, объем кузова 8,5 м.куб

Общая схема

В данной публикации будет представлена общая схема, а также деталировка отдельных подсистем.

Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

В целом же автомобиль доказал свою надежность, однако суровые эксплуатационные условия заставляют владельцев пристально следить за отдельными элементами и узлами электрохозяйства.

Самый массовый автосамосвал – КАМАЗ 5511

Деталировка электрооборудования

Схема электропроводки КАМАЗ 55111 в рамках данной публикации представлена в виде постраничных элементов:

Для удобства общая схема разделена на 10 листов (аналогично тому, как представлена инструкция в заводской документации);
Формат частей пронумерован нами А и В с нумерацией, где А – первый ряд, а Б – соответственно второй;
Такой способ вывода для распечатки в формате А3 и А4 максимально удобен;
Все фото в статье кликабельны и адаптированы под работу не только на ПК, но и на планшетных устройствах.

Первая часть – А1

Ниже представлено, как должна осуществляться склейка публикуемых частей. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами.

А1
А2
А3
А4
А5

В1
В2
В3
В4
В5

Основные подсистемы

Вторая часть – А2

Также следует помнить о модификациях автомобиля при обслуживании и ремонте, поскольку проводка КАМАЗ 5511 может иметь отличия.

В частности:

  • на отечественных дорогах колесит немало конверсионной техники, имеющей экранированные элементы,
  • ряд модификаций выпускались для жарких стран, поэтому подключение более мощного отопителя кабины невозможно на штатные провода и т.п.

Третья часть — А3

Также могут существовать отличия в органах комфорта в кабине водителя.

Четвертая часть – А4

Но в большинстве своем, схема универсальна, поскольку перед автопроизводителем ставилась задача по созданию ремонтопригодного самосвала, который можно вернуть в строй в случае поломки за короткое время.

Пятая часть – А5

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

  • надежный и неприхотливый в обслуживании автомобиль;
  • с большой грузоподъемностью;

Шестая часть – В1

  • с высокой проходимостью;
  • способностью работы на дешевом топливе;

Седьмая часть – В2

  • допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
  • с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

Восьмая часть – В3

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.

Девятая часть – В4Десятая часть – В5

Выводы

Еще ряд аспектов продемонстрировано на видео в данной публикации. Выражаем уверенность, что электропроводка КАМАЗ 55111 перестала быть для вас загадкой, а представленные материалы помогут выбраться вам из сложной ситуации на дороге вдали от СТО и автомастерских.

Реле указателя поворота 3402.3777 КАМАЗ

аналог РП3402-3777-22 ЭМИ

На автомобиле КамАЗ схема подключения указателей поворотов точно такая же, как на большинстве грузовых автомобилей. Так как эти автомобили часто используются в качестве тягачей для прицепов или полуприцепов, то появляется необходимость контроля работы сигнальных ламп не только на автомобиле, но и на прицепе. В качестве прерывателя сигнальных ламп используется реле типа РС 950 или аналогичные. Основным отличием такого реле является подключение контрольных ламп, которые не просто позволяют контролировать включение поворотов, но и позволяют контролировать работу сигнальных ламп. Кроме этого реле позволяет контролировать работу сигнальных ламп отдельно на автомобиле и на прицепе. Конструкция реле различной марки и выпущенных на разных заводах может отличаться электронной схемой управления электромагнитным реле, которая может быть собрана на микросхеме или отдельных деталей. Включения контрольных ламп, так же может производиться слаботочными электромагнитными реле или герконами.

Принцип работы реле поворотов КамАЗ РС 950 такой же как и других электронных реле поворотов. В качестве прерывателя питания сигнальных лап используется электромагнитное реле включение и выключение, которого производится подачей питания на его катушку от электронного мультивибратора, схема которого собрана на интегральной микросхеме или из отдельных элементов. С контактов электромагнитного реле питание подаётся на переключатели поворотов и аварийной сигнализации, а с них через одну из катушек герконов или электромагнитных реле на сигнальные лампы. Герконы или реле при прохождении по их катушкам замыкают свои контакты и подают питание на контрольные лампы тягача и прицепа. В зависимости от производителя в реле может быть реле или геркон для включения контрольной лампы тягача и реле или геркон для включения контрольной лампы поворотов прицепа. Каждый из герконов или реле имеют по две катушки каждая из которых включается в цепь сигнальных ламп прицепа или тягача, в зависимости от того какой контрольной лампой управляет. При поиске неисправности указателей реле поворотов КамАЗ РС 950 необходимо учитывать его конструктивную особенность, а в частности применение в его конструкции герконов или реле. Если на тягаче сигнальные лампы не работают, а на прицепе исправны, и на оборот то причина, скорее всего в сгоревшей обмотке геркона или реле контрольной лампы. Именно это является частой причиной неисправности указателей поворотов. Но эта неисправность так же может быть следствием короткого замыкания в цепи сигнальных ламп. Остальные неисправности такие же, как и при применении других реле поворотов: неисправность предохранителей, кнопки аварийной сигнализации, обрыв или замыкание на массу проводов на сигнальные лампы и так далее.Ниже приведена принципиальная схема подключения реле поворотов КамАЗ

Блок предохранителей

Фото — схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Общее обозначение

p, blockquote 14,0,0,0,0 —>

ряд F2

p, blockquote 15,1,0,0,0 —>

1 Резерв
2 Ближний свет правый, корректор
3 Ближний свет левый
4 Задний противотуманный фонарь
5 Дальний свет правый, контрольная лампа дальнего света
6 Дальний свет левый
7 Резерв
8 Габарит правый, подсветка приборов
9 Габарит левый
10 Противотуманные фары
11 Центральный переключатель света, прожектор
12 Маяки
13 Спальное место, подкапотная лампа, фонари автопоезда

ряд F3

p, blockquote 16,0,0,0,0 —>

1 Блокировка колес, радиоприёмник
2 Сигнализатор утечки газа (на газовых автомобилях)
3 Коробка отбора мощности, дневные ходовые огни, лебедка
4 Электромагнитная муфта охлаждения двигателя, фонари заднего хода
5 Обмотка реле выключателя массы
6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7 Обмотка возбуждения генератора, подкачка шин
8 Плафоны, подсветка вещевого ящика, питание комбинации приборов
9 Розетка светильника подвесного, электродвигатели отопителя
10 Звуковые сигналы, «+» розетки прицепа, сигналы торможения
11 Вентилятор обдува водителя
12 Резерв
13 Обогрев зеркал, подогрев сидений

ряд F4

p, blockquote 17,0,0,0,0 —>

1 Резерв
2 Электронный спидометр, электронный тахометр
3 АБС тягача
4 АБС прицепа
5 Приборы, электронный спидометр, электронный тахометр
6 АБС тягача, реле (клапан) моторного тормоза
7 АБС прицепа
8 Датчик уровня газа (на газовых автомобилях)
9 Питание стеклоочистителя
10 Питание блока системы управления двигателем
11 Электро факельное устройство
12 Резерв
13 Резерв

ряд F6 (для двигателей КАМАЗ)

p, blockquote 18,0,0,0,0 —>

1 Блок управления двигателем
2 Блок управления двигателем
3 Разъем диагностики
Реле торможения
4 Контрольные лампы
5 Контрольные лампы
6 Блок управления пневмо подвеской
7 Насос мочевины
8 Насос мочевины
Датчик NOх
9 Резерв
10 Резерв
11 Блок управления АКПП
12 Сигнал торможения ретардером
13 Блок управления АКПП

ряд F6 (для двигателей CUMMINS)

p, blockquote 19,0,0,0,0 —>

1 Блок управления двигателем
2 Блок управления двигателем
3 Разъем диагностики
4 Резерв
5 Блок управления пневмо подвеской
6 Блок управления пневмо подвеской
7 Насос дозирующий
8 Реле линий подогрева мочевины
Насос дозирующий
9 Резерв
10 Датчик NOх
11 Блок управления АКПП
12 АКПП, сигнал торможения ретардером
13 Блок управления АКПП

Принцип работы

В большинстве случаев такая проблема обусловлена пробоем в проводке.

На зарядных станциях аккумуляторные батареи, приводимые в рабочее состояние, а также снятые с машин, заряжаются, как правило, при постоянной величине зарядного тока. Каждая фаза состоит из последовательно соединенных катушек, намотанных проводом с эмалевой изоляцией. Подать напряжение 13 В. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.

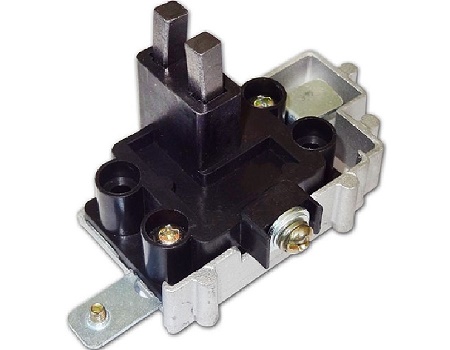

На регуляторе имеется четыре вывода. При вращении ротора будет вращаться и магнитное поле, которое, пересекая обмотки статора, будет индуцировать в них ЭДС. Проверка генератора Г 288(г287) КАМАЗ,УРАЛ,КРАЗ с встроенным реле-регулятором

https://youtube.com/watch?v=AQY5Qldr83w

Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?

Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).

То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В. Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.

Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.

Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.

Полезно знать, что в таких генераторах применяется уже свой ротор, рассчитанный на 28 Вольт, его сопротивление около 8-и Ом.

Регуляторы напряжения КАМАЗовских генераторов

Я120 М1, аналоги 77.3702 , 443.3702 412.3702

Я120М1И2 аналог 77.3702-02

Я120М12 , аналог 77.3702-01

регулятор генератора Г273 с гасящим резистором 75Ом Внутри установлен регулятор Я120М1

Регулятор генератора с доп диодами 1312.3771. Внутри установлен регулятор Я120М1 или Я120 М12

Регулятор напряжения рекомендуется Я120М12, хотя работает и Я120М1

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

  1. Запуска силового агрегата.
  2. Поворотные фонари, а также световая аварийная сигналка.
  3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
  4. Освещение салона транспортного средства.
  5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
  6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
  7. Противоугонная система автомобиля, если она установлена.
  8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
  9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
  10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

  1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
  2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
