Диагностика бензиновых форсунок

Чистка форсунок дизеля

Чистка форсунок дизеля

Выполнить очистку форсунок дизельного двигателя можно самостоятельно. Работы необходимо выполнять в чистоте и при хорошем освещении. Для этого форсунки снимают и промывают либо в керосине, либо в дизельном топливе без примесей. Перед обратной сборкой нужно обдуть форсунку сжатым воздухом.

Также важно проверить качество распыления топлива, то есть форму “факела” форсунки. Для этого существуют специальные методики

В первую очередь нужен испытательный стенд. Там подключают форсунку, подают на нее топливо и смотрят на форму и силу струи. Зачастую для испытаний используют чистый лист бумаги, который подкладывают под нее. На листе будут отчетливо видны следы попадания топлива, форма факела и другие параметры. В соответствии с этой информацией можно будет в дальнейшем провести необходимые корректировки. Для чистки сопла иногда используют тонкую стальную проволоку. Ее диаметр должен быть минимум на 0,1 мм меньше, чем диаметр непосредственно сопла.

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Основные проблемы топливных форсунок

Понять, что с форсункой возникли проблемы, можно по следующим «симптомам»:

• рывки во время движения;
• существенное ухудшение динамики;
• вибрация или «троение» мотора при переключении передачи или снижении скорости;
• значительное увеличение расхода горючего.

Если речь идет о дизельном моторе, то к перечисленным признакам добавляется появление черного дыма из выхлопной трубы. Он появляется вследствие излишнего поступления топлива в цилиндр, которое просто не успевает полностью сгорать.

Неисправности детали могут возникнуть по самым разным причинам. Вот наиболее распространенные:

• повышенное количество серы в горючем;
• коррозия;
• физический износ;
• засорение;
• неправильный монтаж;
• перегрев;
• попадание воды.

Если неприятности вызваны появлением окислов на внутренних стенках устройства или его засорением, поможет промывка. Ее можно выполнить несколькими способами.

Первый – залитие в бензобак машины специального очищающего состава. Это наиболее простой метод. Он полезен не только для чистки, но и для предотвращения дальнейшего появления загрязнений. Но он подходит только для относительно новых автомобилей. Это обусловлено тем, что таким способом нельзя удалить загрязнения большой интенсивности.

Второй способ – использование специальной промывочной установки. Она есть на каждой станции технического обслуживания. При этом грязь удаляется и с форсунок, и с топливной рамы. Следует помнить, что такой метод не подходит для сильно изношенных моторов. Также в автосервисе можно почистить форсунки с помощью ультразвука.

Наконец, третий способ – это очистка со снятием. Она подразумевает демонтаж форсунок с головки цилиндроблока и последующую ручную очистку. Метод применяют при наличии сильных загрязнений. Кроме того, он позволяет выявить наличие неисправностей.

Если на форсунке обнаружены физические повреждения или сильный износ, единственный вариант – ее полная замена. Произвести ее можно и самостоятельно, не обращаясь в автосервис. Для этого деталь извлекают из головки цилиндроблока, отсоединяют от системы подачи топлива и проводов, ведущих к ЭБУ, а затем в обратном порядке устанавливают на ее место новую.

Как почистить форсунки, не снимая их с двигателя?

Обычно, самой распространенной проблемой ТФ является их неправильная или несвоевременная чистка, в результате чего они забиваются. Выделяют три вида очистки:

Чтобы очистить форсунки не снимая их, обычно достаточно выбрать и залить в топливный бак химический состав, который способен нормализовать работу. Периодически советуют разгонять мотор до высоких оборотов и скорости 110–140 км/час на ровных участках дороги. При прохождении дистанции в 10–25 км в таком режиме, в системе происходит «самоочистка» под нагрузкой.

Тем не менее подобные способы эффективны только при небольших загрязнениях. Большие очаги поражения необходимо устранять посредством ультразвука или под высоким давлением. А чтобы не допустить такого, промывать ТФ необходимо каждые 40–50 тысяч км пробега.

Ознакомиться наглядно с техникой проверки форсунок своими руками можно на видео:

Для выполнения работ по проверке форсунок вам потребуются: Провод длиной 2 метра, Изолента, мультиметр.

1. С двигателя 1,6 снимаем декоративную накладку.

2. Отсоединяем колодки жгута проводов форсунок.

3. Включаем зажигание и при помощи вольтметра измеряем напряжение на выводе Е колодки жгута проводов. Напряжение должно быть не меньше 12в.
4. После проведения измерений выключаем зажигание. Если в результате измерений выяснилось, что на колодке нет напряжения или оно меньше 12в, то нужно проверить заряд аккумулятора, цепь питания и исправность ЭБУ.
5. Проверяем электрическое сопротивление форсунок, для чего омметром поочередно измеряем сопротивление между выводом Ε и остальными четырьмя выводами колодки (2). Вывод колодки обозначенный буквой В, соответствует форсунке первого цилиндра, а выводы С, G и F – соответственно форсункам второго, третьего и четвертого цилиндров. У исправных форсунок сопротивление должно быть 13 Ом.
6. Выполняя следующую операцию, не подавайте на выводы колодки напряжение больше 12 В и после выполнения проверки не оставляйте выводы под напряжением, так как это может привести к перегоранию обмоток форсунок.
7. С помощью двух проводов напрямую от аккумуляторной батареи кратковременно подаем на выводы колодки (2) напряжение 12 В – вывод Ε соединяем с положительной выводом аккумуляторной батареи, а выводы В, С, G и F последовательно с отрицательным выводом батареи. У исправной форсунки должен быть слышен характерный щелчок при открывании клапана.
8. Неисправные форсунки заменяем.

Как проверить форсунку мультиметром

При поиске неисправностей электронных компонентов в вашем автомобиле с помощью цифрового мультиметра всегда используйте импедансный мультиметр с сопротивлением не менее 10 МОм для предотвращения повреждения цепи.

Нагреваемый наконечник форсунки.

Как проверить мертвый инжектор

Одним из тестов, которые вы можете выполнить на мертвом инжекторе, является проверка катушки. Для этого теста вам понадобится мультиметр и значение сопротивления для катушки внутри инжектора. Вы можете посмотреть значение сопротивления форсунки в руководстве по обслуживанию для конкретной марки и модели вашего автомобиля. При необходимости купите недорогое руководство по ремонту в местном магазине автозапчастей или через Интернет.

Проверка катушки инжектора

1. При выключенном двигателе отсоедините электрический разъем форсунки, которую необходимо проверить.
2. Установите для цифрового мультиметра соответствующее значение на шкале Ом в соответствии со спецификациями сопротивления для вашей конкретной топливной форсунки (обычно вам необходимо настроить мультиметр на показание не менее 30 Ом).
3. Проверьте электрические клеммы форсунки — полярность не имеет значения.
4. Показание сопротивления, отличное от указанного в руководстве по обслуживанию, означает, что вам необходимо заменить инжектор. Например:

• Если ваш мультиметр показывает бесконечное сопротивление, это означает, что катушка в форсунке открыта.
• Если ваши значения прыгают повсюду, катушка частично открыта.
• Если вы видите нулевое сопротивление, катушка закорочена.

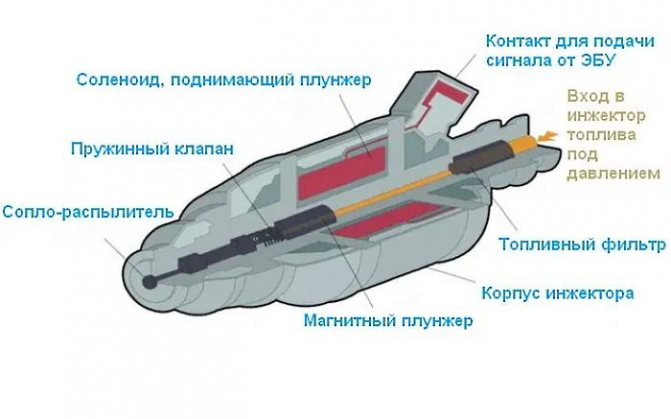

Принцип работы топливных форсунок

Подача топлива в автомобильные двигатели реализуется посредством двух технических решений. Первое – это карбюраторная система. Альтернативный вариант – топливная форсунка, или инжектор. Топливо поступает в форсунку, которая распыляет его непосредственно в цилиндрах двигателя либо в выпускном воздушном тракте. Данная система используется в дизельных и бензиновых силовых агрегатах.

Функционирование топливных форсунок основано на простом принципе. Цикл работы инжектора состоит из четырех стадий:

• закрытый клапан находится под давлением;
• клапан открывается, распыленное топливо начинает поступать в двигатель;
• при полном открытии клапана подается нужное количество топлива;
• требуемая порция топлива распылена, клапан закрывается.

Инжекторы могут отличаться деталями конструкции, которые вносят свои нюансы в вышеописанный процесс.

Стенд для диагностики форсунок

Современные станции технического обслуживания всегда оснащены стендами для диагностики и очистки форсунок. Этот метод предполагает снятие топливной рампы и форсунок с автомобиля. На таких стендах проходит полная диагностика: проверка подачи питания, измерение электрического сопротивления, проверяется производительность диагностируемых форсунок. Некоторые самостоятельно конструируют подобные стенды.

Следите за состоянием форсунок, вовремя меняйте топливные фильтры, заправляйтесь качественным топливом и на проверенных заправках, проходите вовремя ТО и у вас не будет проблем с топливной системой.

Предыдущая запись Инструкция CONSULT-III plus

Следующая запись Регулятор холостого хода (РХХ) — как работает, неисправности, симптомы, проверка

Измерение электрического сопротивления

Этот метод позволяет проверить форсунки прямо на автомобиле.

1. Гуглим модель форсунок, установленных на вашем автомобиле. По этим данным находим электрическое сопротивление катушек внутри форсунки. Если ничего не нашлось — ничего страшного.
2. Глушим двигатель. Снимаем разъёмы питания с форсунок.
3. Берем мультиметр. Переключаем его в режим измерения 0-200 Ом (Ω).
4. Измеряем сопротивление каждой форсунки. Оно должно быть в пределах паспортных значений. Если номинальное сопротивление узнать не удалось, то сравнивать нужно форсунки между собой. Т. е., если 3 форсунки показали 10 Ом, а одна 20 Ом, то она признается неисправной.

Почему «страдают» форсунки

Принцип действия форсунок, регулируемых электромагнитным клапаном, заключается в подаче порции топливной смеси, после сигнала с ЭБУ на клапан. Тот раскрывается, образуя разность потенциалов давления. Под его напором, происходит подача смеси.

Итак, причинами неправильной работы или полного выхода из строя форсунок, могут быть:

1. Нет сигнала с блока управления. Перегорание обмотки, отход контактов, обрывы и замыкания электросети
2. Засорение. Плохое качества бензина, образование нагара и пыле-жировые отложения в каналах и отверстиях, блокирующие ток смеси

Своевременная чистка и проверка целостности электрической цепи, позволяет продлить срок его эксплуатации.

Методы диагностики бензиновых форсунок

Самой надежной проверкой станет обследование в специализированных сервисных центрах и в авто мастерских.

1. Измерение сопротивления. Этот метод не предусматривает демонтаж детали, все можно сделать без снятия детали. В первую очередь, нужно определить, какие форсунки установлены в топливной системе – высокой омности (импеданса) или низкой.

     — отсоединить высоковольтную проводку;

     — повернуть ключ зажигания и снять «-»  АКБ;

     — разъединить разъем, отщелкнув зажим крепления;

     — мультиметром измерить сопротивления форсунок.

У форсунок высокой омности, его значение колеблется от 11Ом до 17Ом. Форсунки низкого импеданса – 2,5 – 4,5 Ом. Отклонение свидетельствует о поломке детали.

1. Тестирования питания форсунок. Сначала протестировать контакты разъема. В нем четыре контакта отвечают за подачу тока в форсунки. Их нужно проверить попарно. Сопротивление должно быть 11 – 15 Ом. Чтобы уточнить, какая именно форсунка не работает, отсоединить каждую из них и куском проволоки напрямую замкнуть с ЭБУ. Повернуть ключ зажигания. Если она исправная, начнется впрыскивание бензина.
2. Сопротивление в моноинжекторе. Уже реже, но еще встречаются модели, с установленной всего одной форсункой.

Тестируются попарно контакты разъема, сопротивление должно иметь значение их интервала 1,2 – 1,6Ом.

Очень часто, в моноинжекторе устанавливается пусковая форсунка, отвечающая за подачу топлива в двигатель, до его разогрева. Его работа длится несколько секунд, затем он отключается. Ее тоже нужно проверить. Снят и поместить в мерную емкость (нужно определить объем впрыска смеси). Затем соединить напрямую с аккумулятором (один контакт с батареей, другой – с «массой»). Реле насоса тоже соединить к «+» аккумулятора. Включить зажигание и дать отработать полный цикл. После отключения, измерить объем в мерной ёмкости и сравнить со справочными данными. Вытереть насухо деталь, подождать несколько минут, чтобы проверить наличие течи. Если ее нет, установить на место.

1. «Прослушка» форсунок. Опытные водители, перед демонтажем, устраивают «прослушку». Можно пользоваться стетоскопом. Нормальное функционирование отражается в равномерных щелчках. Если есть нарушение интервалов и посторонние шумы, форсунку надо почистить или сменить.
2. Диагностика на рампы. Нужно демонтировать рампу целиком, снять жгуты проводов и «-» аккумулятора. Восстановить отдельно схему, включить зажигание. Предварительно, под рампу положить мерные ёмкости. За 10 -15 секунд прокрутки стартера, наберется некоторый объем бензина в стаканчиках. При том, во всех стаканах должен собраться одинаковый объем топлива. В противном случае, требуется тщательная диагностика на проверочном стенде.

1. Баланс форсунок. Баланс проверяется в специальной программе на ПК, который подключают к ЭБУ.

Бензонасос отключают и выравнивают давление в системе (двигатель немного должен поработать, до отключения). К топливной системе подключают манометр, обратно соединить насос. При включении зажигания, зафиксировать показания манометра (норма 2,8 – 3 атмосфер). В программе отключить реле насоса, показатель давления немного проседает (2,8 ат). В программе включить, поочередно, каждую форсунку и проверять показания манометра. Сброс давления у всех форсунок должен быть одинаковый.

Отклонения от нормы будет говорить о неисправности этой форсунки. По окончании тестирования, подключается насос, заводится двигатель. Только после этого, снимается манометр.

1. Тестирование на стенде. Здесь проверяются механические параметры форсунок – давление и количество горючего, прошедшее через нее, форму и угол направления факела. На стенде получается более точная диагностика, определяется степень неисправности. Нужно прочитать о том, как сделать стенд своими руками и собрать его.

На станции техобслуживания, тестирование проводят и по показателям токсичности выхлопа, по лямбда-зонду. Но это под силу только специалисту, при наличии спецоборудования и расшифровке данных с нее.

Устройство, назначение и виды форсунок

Основная функция форсунки — своевременная подача топлива в камеру силового агрегата путём впрыска порции горючего в проходящий поток воздуха с образованием топливно-воздушной смеси (ТВС). Подача должна обязательно осуществляться под давлением

Особенно это важно для дизельного двигателя, где некоторая часть топлива самовоспламеняется ещё до попадания в камеру сгорания

Каждая форсунка оснащена клапаном, при открытии которого она набирает топливо, а затем выталкивает смесь под давлением. В инжекторе применяется не одна, а несколько форсунок, объединённых в систему управляемых элементов.

Работу форсунок можно представить следующим образом: по одному каналу подаётся топливо, по второму идёт поток воздуха, регулируемый дроссельной заслонкой. Попадая в форсунки, топливо распыляется для лучшего смешения с воздухом, и ТВС поступает в камеру воспламенения.

Топливные форсунки осуществляют впрыск топлива в камеру сгорания под давлением

Таким образом, процесс работы форсунок состоит из четырёх стадий.

1. Топливо поступает от топливного насоса высокого давления (ТНВД) к форсунке.
2. Попавшее в полость форсунки топливо оказывает воздействие на пружину.
3. Пружина через промежуточную шайбу давит на иглу.
4. Игла приподнимается, топливо попадает в отверстие распылителя и распыляется под высоким давлением.

По системе впрыска

По типу впрыска выделяют:

• форсунки с центральным впрыском;
• форсунки с распределённым впрыском;
• форсунки с непосредственным впрыском.

Первые используются в системе моновпрыска и применяются на бензиновых силовых агрегатах. Работа их основана на впрыске топлива одной (а не четырьмя-шестью) форсункой, расположенной непосредственно на впускном коллекторе.

Наиболее популярными системами моновпрыска считаются «Моно-Джетроник», «Опель-Мультек» и др. Они используются на автомобилях «Ауди» и «Фольксваген».

Одной из самых популярных систем моновпрыска является «Моно-Джетроник»

Одним из значимых элементов системы моновпрыска, помимо форсунки, является регулятор давления. Он отвечает за постоянное поддерживание рабочего давления в пределах 0,1 МПа. Именно регулятор после остановки двигателя сохраняет остаточное давление, препятствующее проникновению в систему воздуха и облегчающее следующий пуск мотора.

Форсунки для распределённого впрыска используются в системе, предназначенной для подачи горючего за счёт электромагнитного управления иглой распылителя. Такой впрыск более современный, отличается тем, что в каждом цилиндре двигателя устанавливается своя форсунка, впрыскивающая дозированную порцию топливной жидкости в определённый момент.

Система с распределённым впрыском имеет несколько подсистем:

• узел, отвечающий за подачу и очистку горючего;
• часть системы, в которой происходит очистка и подача воздуха;
• камера для улавливания и сжигания ТВС;
• электронная подсистема с датчиками;
• узел, где происходит выпуск и дожигание отработавших газов.

Форсунки непосредственного впрыска применяются в самой совершенной на сегодня системе впрыска бензиновых ДВС. Принцип функционирования основан на непосредственном впрыске бензина прямо в камеру сгорания.

Первая в мире система непосредственного впрыска была применена в моторах GDI, устанавливаемых на автомобили «Мицубиси». В настоящее время используется широко в автомобилях марки «Ауди» (моторы TFSI), «Фольксваген» (TSI), «БМВ» и др. Благодаря внедрению такой системы удалось достичь существенного снижения расхода горючего, сокращения вредных выбросов в атмосферу и др.

Схема непосредственного впрыска впервые была применена в моторах GDI

По конструкции

В зависимости от особенностей конструкции различают:

• электрогидравлические форсунки;
• электромагнитные форсунки;
• пьезоэлектрические форсунки.

Первый тип форсунок нашёл применение в дизельных двигателях, в том числе и в системе Common Rail. Состоит такая форсунка из впускного и сливного дросселей, управляющей камеры и клапана.

Электрогидравлические форсунки используются в дизельных двигателях

Электромагнитная форсунка используется в бензиновых двигателях, укомплектованных системой непосредственного впрыска, и отличается несложным устройством. Основные элементы форсунки — клапан с иглой и сопло.

Электромагнитная форсунка используется в бензиновых двигателях

Наиболее прогрессивными в настоящее время являются пьезоэлектрические форсунки. Они устанавливаются на дизельные двигатели с системой Common Rail. Состоит такая форсунка из пьезоэлемента, переключателя, иглы и толкателя.

Пьезоэлектрические форсунки являются наиболее современными

Степень загрязнения форсунок

• На начальной стадии, влияние на работу двигателя не наблюдается. Все выливается в повышении расхода горючего и незначительная потеря КПД инжектора
• Средняя степень характеризуется значительным увеличением расхода горючего и перебойной работе двигателя. Потеря производительной мощности инжектора доходит до четверти полной мощности. Расстраивается равномерность выхлопа, в салон могут проникать угарные газы.
• Критическая стадия. Ее можно распознать по «бешеному» метанию мотора под капотом, возможен выход из стоя нескольких цилиндров. Слышны сильные хлопки из воздушных фильтров. Инжектор выдает половину заданной мощности

К сожалению, форсунки загрязняются всегда, периодически достигая критического уровня. Поэтому систематическое очищение, обычно каждые 25 – 30 тысяч пробега, является обязательным. Большой вклад в это грязное дело вносит некачественный бензин, содержащий много примесей, которые не сгорают до конца, а образуют копоть и откладываются на внутренней поверхности всей топливной системы и в частности, на форсунках.

Одна из форсунок показывает сопротивление ниже – Как проверить форсунки не снимая с двигателя

Неисправности инжектора (форсунок) встречаются как на дизельных, так и на бензиновых двигателях. В схеме устройства системы питания инжекторного двигателя форсунка является элементом, который отвечает за впрыск распыленной порции топлива в камеру сгорания под определенным давлением.

Точное дозирование, герметичность и своевременное срабатывание инжекторной форсунки обеспечивают устойчивую и исправную работу двигателя на всех режимах его работы. Если форсунка «льет» (пропускает лишнее топливо в момент, когда его подача не требуется), снижается эффективность распыла горючего (нарушается форма факела) и возникают другие неисправности инжектора, тогда двигатель начинает дымить серым или черным дымом, теряет мощность, расходует много топлива и т.п.

Читайте в этой статье

От какого напряжения открываются форсунки.

Сообщение GNAT » 22 фев 2009, 16:51

Сообщение MaxZ » 22 фев 2009, 16:57

На той заряжке что у меня 5 было вольтметром мерял. Мои форсунки на 3-5 вольт расчитаны на 9-10 им бы каюк наступил ИМХО.

Добавлено, пробовал на 3.3 и на 12в из БП для компа тож не открываются. Ну в чем тут дело млин!

Сообщение GNAT » 22 фев 2009, 17:23

На той заряжке что у меня 5 было вольтметром мерял. Мои форсунки на 3-5 вольт расчитаны на 9-10 им бы каюк наступил ИМХО.

Добавлено, пробовал на 3.3 и на 12в из БП для компа тож не открываются. Ну в чем тут дело млин!

Сообщение MaxZ » 22 фев 2009, 18:08

На той заряжке что у меня 5 было вольтметром мерял. Мои форсунки на 3-5 вольт расчитаны на 9-10 им бы каюк наступил ИМХО.

Добавлено, пробовал на 3.3 и на 12в из БП для компа тож не открываются. Ну в чем тут дело млин!

А ты не умный чтоли? Чего за разговоры как в детсаде.

Форсунка «Bosch 0 280 150 744» машина Ford Sierra 2.0i DOHC 91г. Сопротивление

16 Ом на всех 12цати форсунках что у меня есть, из них ниодна не открывается.

Поясните почему не открываются?

Сообщение GNAT » 22 фев 2009, 18:58

Сообщение MaxZ » 22 фев 2009, 19:12

А откуда информация что они именно 12 вольтные можно источник, я был уверен что они 3-5в как большинство форсунок для иномарок, вот бош который для жигулей тот да от 12В работает.

К стати повторю что они у меня (поштучно) прекрасно открывались и закрывались от БП на 5 вольт.

Сообщение Robin » 22 фев 2009, 19:21

Сообщение MaxZ » 22 фев 2009, 20:13

Я при подключал 12 вольт от комп. БП не открылись всеравно, вопрос почему не открываются гады?

Блин померял повторно сопротивление оно с 16 поднялось до 21.5, а раньше мерял вроде бы было 16Ом, черт могло это быть от того что при промывке я их просто подключил к питанию и оставил на пару минут, может на 5 каждую пока гонял сквозь них ацетон? Теперь их можно выбросить или какие границы сопротоивления на рабочих форсунках?

Сообщение Ygryk » 23 фев 2009, 09:59

Форсунки 12-ти вольтовые. Для надёжности я бы попробовал запитать обмотки форсунок от автомобильного аккумулятора (а вдруг напряжение на выходе блока питания просаживается при подключении форсунок).

Вообще то нельзя на продолжительное время подавать постоянное напряжение так как в этом случае обмотки перегреваются. Если сильно перегрелись — могли подгореть.

PS. Когда запитаете от аккумулятора померяйте амперметром потребляемый ток — если будет меньше 0,5 Ампер значит обмотки неисправны (тестер может показывать 21.5 Ом , а при подключении к 12 вольтам при неисправных обмотках сопротивление может увеличиться в разы, из-за этого потребляемый ток будет меньше расчётного).

Сообщение АВС » 23 фев 2009, 10:31

Сообщение GNAT » 23 фев 2009, 12:24

Сообщение MaxZ » 24 фев 2009, 20:07

Почти угодали, я их мыл ацитоном из шприца просто в открытом состоянии от 5в зарядки мобилы, они не грелись мыл гдето минуту. После чего т.к. не собирался ставить сразу на машину у меня было 8 запасных чтобы удалить ацитон изнутри (по глупости) повесил их все по очереди открытыми на бытовой парогениратор. Промыл обычной водой в общем, да так что потом они нагрелись что в руки не взять было, после чего они все еще работали отлично, просто положил их на пару дней и потом уж еони перестали открываться, вобще похоже закисли или заржавели от воды. В общем я нажал на иглу ножиком пока она не открылась и таким образорм разработал форсунки до момента пока она не стала снова открываться, после чего промыл ацетоном через свой стенд (о нем во второй моей теме) и поставил обратно на машину. Работать стало бодрее чем раньше, это при том что я тоэже думал что их на памойку уже пора. Надо будет еще показания компа считать.

В общем ребяты о чем я еще говорил, ах да ничего там не расплавилось и не могло чтобы начал плавиться пластик форсунка должна быть так нагрета чтобы в руки было не взять, ведь на двиге они тоже там под 90 градусов греются если едеш непрерывно 100км и более не так ли?

Источник

Промывка инжектора

Отдельно хотелось бы отметить, что в иномарках с большим пробегом очистка с присадками может полностью вывести всю систему из строя, когда вся грязь из не промываемой системы смывается со стенок топливного бака, и устремляется к фильтру, и далее в форсунки. Сетка на форсунках забивается, и топливо перестаёт поступать.
Другой способ — это промывка инжектора без демонтажа, т.е. инжектор, остаётся не разобранным. Сначала отключают бензобак, затем штатный топливный насос и перекрывается канал слива топлива в бак. Одновременно с этим топливо-провод машины соединяется с профессиональным стендом, который подаёт в систему специальную жидкость. Два прогона жидкости с двумя перерывами — по 15-20 минут на каждые 15-20 тыс. километров пробега, и ваша топливная система будет подготовлена к зиме.
Ультразвуковой стенд — вот ещё один из способов чистки. Форсунки снимают и помещают в ванну с моющим раствором, где под действием ультразвука даже самые сильные отложения разрушаются.
На этом же стенде можно проверить качество чистки. Опыт показал, что ультразвуковой метод наиболее эффективен, и он даже может вернуть к жизни форсунки, которые уже не подлежат ремонту.

Выясняем, как проверить топливные форсунки в домашних условиях на бензиновом моторе

А это уже повод для срочной активизации действий в отношении ДВС. Впрочем, сразу же приговаривать инжекторную систему не стоит. Для начала следует убедиться в дееспособности катушек зажигания и достойном уровне компрессии в цилиндрах.

Итак, все проверили, остался инжектор. Остановиться на этом и начать лить чистящие присадки в бензин или солярку – неправильное решение. Разумным будет приступить к диагностике. Мастера, знающие, как проверить форсунку на работоспособность, рекомендуют в первую очередь взять в руки мультиметр. При помощи этого прибора производится проверка электрической части детали, а именно – сопротивления обмотки. Этап выглядит следующим образом:

• Снять минусовую клемму с батареи.
• Демонтировать колодку питания распылителя.
• Поднести рабочие элементы тестера к контактам инжекторного модуля.
• Замерить сопротивление.

1. Высокоомные – 11…15 Ом.
2. Низкоомные – 2…5 Ом.

По электрике все в порядке? Если нет – меняем распылитель топлива, да – переходим к комплексной диагностике. Ее идея – удостоверится в том, что форсунки распыляют и делают это одинаково. Перед стартом мероприятия подготовить мерные стаканчики под каждое звено и демонтировать рампу в сборе с инжекторами. Далее – по методике:

• Присоединить топливопровод к рампе и клеммы к распылителям.
• Поставить под каждой деталью стаканы.
• Проворачивая коленвал стартером наблюдать за факелами распыла горючего.

В идеале струи должны быть широкими, но на моторе в возрасте такая картина вряд ли получится. Тут главное, чтобы количество жидкости в стаканчиках было на одном уровне. Если вы знаете, как почистить форсунки не снимая с двигателя , то самое время заняться этим. Но в случае, когда чистка бессильна, недоливающие распылительные единицы подлежат замене. Опытные автомобилисты, которые делятся опытом, как проверить форсунки в домашних условиях в комплексном формате, отмечают важную деталь. Случается, что один из распылителей попросту не льет. Практически всегда это говорит о том, что деталь окончательно забилась. Однако терять оптимизм не стоит, не проверив подводящую электрику. Делается это на снятой рампе методом исключения:

• Отключается колодка питания распылителя.
• К узлу подключаются провода, присоединенные напрямую к АКБ.
• Включается зажигание и ведется наблюдение.

Если струя есть, проблема в питающей проводке. Нет – звено под замену.

Проверка форсунок на рампе

Диагностика ТФ на стенде подразумевает демонтаж полной конструкции с мотора. После чего подключаются контакты к рампе и ТФ. Клемма «-» должна быть подсоединена к АКБ.

Рампу размещают под капотом так, чтобы было удобно подключить мерную емкость. Подключают топливные трубки и включают зажигание. Мотор необходимо повернуть стартером. В момент вращение можно проконтролировать работу форсунок.

После выключения зажигания проверяют количество топлива в мерных колбах. В идеальном случае – оно одинаковое для каждой ТФ. Отклонение в сторону недолива говорит о необходимости чистки или замены, в ином случае – об утрате герметичности.
