Характеристики, типы и принцип работы автомобильных генераторов

Основное предназначение

Генераторы широко используются для производства электроэнергии и представляют собой огромные машины, вырабатывающие ток высокой мощности. Однако не все разновидности имеют такие габариты. Устройства, применяемые в автотранспорте, используются в качестве источников U. Это очень удобно, так как ходовая часть транспорта совершает механические движения и глупо не воспользоваться этим видом энергии для вращения ЭГ.

Генераторы трёхфазного типа переменного тока применяются вместе с мостовым выпрямителем и используются для зарядки аккумулятора. Кроме того, они используются для питания электропотребителей, например, системы зажигания, световой сигнализации и освещения, бортового компьютера и так далее. Подключается устройство к регулятору U, благодаря которому величина U остается постоянной. В авто применяются устройства переменного тока, так как они имеют меньшие размеры относительно своих собратьев — ЭГ постоянного U.

Параметры генератора

Работу генератора оценивают по нескольким параметрам:

• номинальный ток и номинальное напряжение;
• номинальная частота возбуждения;
• частота самовозбуждения;
• коэффициент полезного действия (КПД).

Номинальное напряжение для бортовой сети автомобиля от генератора 12В или 24В. Токоскоростная характеристика показывает зависимость силу тока от частоты вращения генератора.

Напряжение генератора можно измерить мультиметром. При всех выключенных потребителях без нагрузки на холостом ходу мультиметр должен показывать напряжение в пределах 14,3В — 15,5В. Если напряжение после запуска двигателя свыше 14В, то это может говорить о разряде АКБ и зарядке его генератором. При поочередном включении потребителей (фары, подогрев, кондиционер и т.д.) напряжение уменьшается примерно на 0,2 после каждого включения. Но в итоге напряжение не должно снижаться ниже 12,8В. Если значение меньше, то аккумулятор начнет разряжаться. Если напряжение, наоборот, сильно высокое (14В и выше), то это может привести к выходу АКБ из строя. При этом на выходе самого аккумулятора напряжение должно быть в пределах 12,6В — 12,7В.

Напряжение генератора под нагрузкой может отличаться от номинальных значений 12В. После включения всех потребителей тока значение должно быть в пределах 13,5В — 14В. Если ниже, то это может указывать на неисправность устройства. Допустимым пределом считается 13В.

На картинке ниже показана подробная схема подключения генератора в автомобиле.

Трехфазное устройство

Трехфазный синхронный генератор – устройство, имеющее трехфазную структуру переменного тока, которая имеет огромное практическое распространение. Крутящийся электромагнит способен образовывать магнитный поток (переменный), который перемещается через три фазы обмотки имеющегося статора. И результатом этого является то, что в фазах происходит переменная ЭДС однотипной частоты, сдвиг фаз осуществляется под углом, равным одной третьей периода вращения магнитных полей.

Трехфазный синхронный генератор оборудован так, что на его валу якорь является электромагнитом и питается от генератора. Когда вал вращается, к примеру, от турбины, генератор поставляет электроток, в то время как обмотка ротора питается поставляемым током. От этого якорь становится электрическим магнитом и, осуществляя обороты с тем же валом, доставляет вращающееся электромагнитное поле.

Благодаря синхронным трехфазным гидро- и турбогенераторам производится большая часть электроэнергии. Синхронные агрегаты применяются и в качестве электромоторов в таких устройствах, у которых мощность превышает 50 кВт. Во время работы синхронного агрегата в графике двигателя сам ротор соединяют с источником постоянных токов, статор же подключают к трехфазному кабелю.

Основная задача любого генератора

Главная задача абсолютно любого электрического генератора — это выработка электричества. Но, откровенно говоря, генератор ничего не производит, он лишь трансформирует один вид энергии в другой.

И в основном происходит трансформация механической энергии в электрическую энергию.

В свою очередь механическую энергию получают в результате вращения турбин под действием расширения пара, падения воды и даже ручным приводом.

Так вот генераторы, которые работают на механическом приводе – это пока основной тип преобразователей во всем мире.

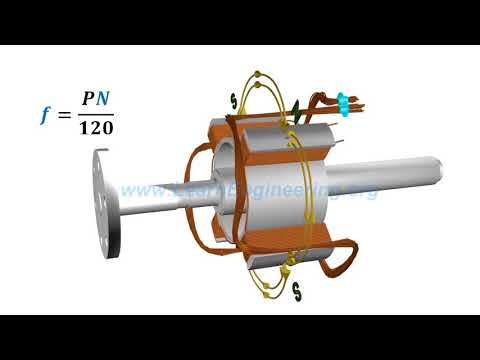

Наглядный пример работы простого генератора:

На вращающемся роторе закрепляют либо обмотку намагничивания, либо же неодимовые магниты (ранее закрепляли обычные магниты).

Во всех генераторах принцип работы основан на явлении электромагнитной индукции, согласно которому изменяющийся магнитный поток запускает процесс индуцирования вокруг этого пространства электрического поля.

И если в ту область, где проявляет свое действие индуцированное электрическое поле, направить проводник, то в нем будет наведено ЭДС.

А между концами этого проводника можно будет измерить соответствующее напряжение.

Изменение магнитного потока в генераторе происходит за счет того, что совместно с ротором перемещаются магниты либо же полюсные наконечники намагниченные специализированными обмотками.

При этом проводник, в оном происходит наведение ЭДС в генераторе, выполнен в виде обмотки статора, которая располагается, в большинстве случаев в магнитопроводе. Он размещен на стационарной части установки. При этом данный тип обмотки может быть реализован по различному.

При этом в трехфазных генераторах переменного исполнения обмотки статора могут соединяться между собой либо по схеме «Звезда», либо по схеме «Треугольник».

При этом вариант соединения «Звезда» дает возможность получения более высокого напряжения, чем при соединении обмоток «Треугольником».

При этом напряжение будет различаться приблизительно на 1,73. При этом верно утверждение: чем выше напряжение на генераторе, тем меньший ток он способен отдать в сеть.

Общие сведения

С ростом научного прогресса и получением электрического тока, являющимся одним из основных видов энергии, жизнь человека стала намного комфортнее. Ведь благодаря ему, а точнее, его работе, приводятся в движение различные механизмы, освещаются и обогреваются помещения и так далее.

Ток в проводнике появляется за счёт электродвижущей силы (ЭДС), заставляющей перемещаться частицы, несущие заряд в проводнике. Если проводник испытывает воздействие магнитного поля, то это явление называется электромагнитной индукцией.

Иными словами, если соблюдается следующее условие: двигается проводник в магнитном поле или электромагнитное поле совершает движение вокруг проводника, то в последнем появляется электрический ток. В результате этого явления были созданы трансформаторы, электродвигатели и генераторы.

В современных генераторах этот контур содержит минимум три обмотки, необходимые для создания большей ЭДС. Для чёткого понимания предназначения и процессов, протекающих при преобразовании электроэнергии, нужно ознакомиться с устройством и принципом действия генератора (ЭГ).

Генератор постоянного тока: устройство, принцип работы, классификация

На заре электрификации генератор постоянного тока оставался безальтернативным источником электрической энергии. Довольно быстро эти альтернаторы были вытеснены более совершенными и надёжными трехфазными генераторами переменного тока. В некоторых отраслях постоянный ток продолжал быть востребованным, поэтому устройства для его генерации совершенствовались и развивались.

Даже в наше время, когда изобретены мощные выпрямительные устройства, актуальность генераторов постоянного электротока не потерялась. Например, они используются для питания силовых линий на городском электротранспорте, используемых трамваями и троллейбусами. Такие генераторы по-прежнему используют в технике электросвязи в качестве источников постоянного электротока в низковольтных цепях.

Классификация генераторов

Классификация преобразователей энергии даёт чёткое понятие – что такое генератор электрического тока. Различают электрические генераторы по следующим признакам:

• автономность;
• фазность;
• режим работы;
• сфера применения.

Автономность

Главное преимущество, которым обладает электрический генератор, – это его полная независимость от централизованных поставщиков энергии. Автономность электротехнического оборудования бывает стационарной и мобильной.

Стационарные

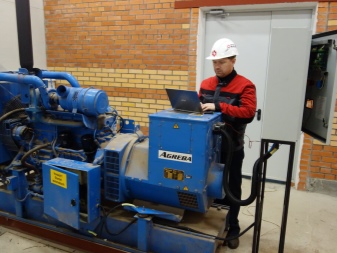

Обычно это генераторные станции, работающие от дизельных двигателей. Станции используют для электроснабжения потребителей в местах, удалённых от централизованных электрических сетей.

Стационарные генераторные станции необходимы для обеспечения током производственных процессов там, где даже кратковременные перебои поставки электроэнергии недопустимы.

Мобильные

Электрогенераторы мобильного типа выполнены в виде компактных аппаратов, которые можно перемещать в пространстве. Передвижные станции используют для электросварки, местного освещения, снабжения током бытовых электроприборов и многое другое.

Оборудование включает в себя двигатель внутреннего сгорания, работающий на бензине или дизельном топливе. Агрегаты имеют различные габариты. Компактный аппарат может транспортировать один человек. Существуют мобильные агрегаты, которые устанавливаются на специальном автомобильном прицепе.

Бензиновый генератор на колёсной паре

Фазность

По фазовой структуре электрического потока различают однофазные и трёхфазные агрегаты.

Однофазные

Генераторы, производящие однофазный ток, предназначены в основном для питания бытовых приборов. Чаще всего это мобильные аппараты. Однофазными агрегатами хозяева оснащают свои частные домовладения для бытовых нужд (освещения, питания электротехники и др.).

Трёхфазные

Генераторные источники трёхфазного тока используются для питания силового электрооборудования. В некоторых случаях получаемый трёхфазный ток разделяют по фазам. Таким образом, делают развод электропроводки по всему дому для питания бытовых электроприборов.

Важно! Все ветви фазового разделения должны равняться между собой мощности потребления. Если разница нагрузок будет велика, то генератор быстро выйдет из строя

Режимы работы

В зависимости от того, в каком режиме эксплуатируются агрегаты, их подразделяют на основные и резервные.

Основные

Аппараты предназначены для работы в постоянном режиме. Мощные электрогенераторы с дизельными двигателями относят к промышленным установкам. Устанавливаются там, где требуется получение электроэнергии круглосуточно.

Резервные

Само название агрегатов говорит о применении их в исключительных случаях – при внезапном отключении централизованного электроснабжения. Генераторы могут включаться в работу при срабатывании реле, реагирующего на исчезновение напряжения в электросети централизованного источника. Резервные аппараты рассчитаны на беспрерывную работу в течение нескольких часов.

Сфера применения

Генераторы изготавливают, рассчитанные на две сферы применения: для быта и производства.

Быт

Сейчас торговая сеть предлагает широкий выбор бытовых генераторов. Это однофазные установки, предназначенные для аварийного обеспечения электроэнергией частных домостроений. Также компактные агрегаты используют для питания выносного электрооборудования

Для бытовых электроприборов, использующих цифровую элементную базу важно качество тока. Устройство должно выдавать электроэнергию следующих параметров: 220 В, 1 А, 50 Гц. Мощные бытовые агрегаты используют для электросварочных работ

Их преимуществом является способность производить ток большой силы для получения электрической дуги

Мощные бытовые агрегаты используют для электросварочных работ. Их преимуществом является способность производить ток большой силы для получения электрической дуги.

Обратите внимание! Если в инструкции бытового аппарата производитель не оговаривает применение для электросварки, то его нельзя использовать для сварочных работ. В противном случае генератор выйдет из строя

Производство

Независимыми мощными стационарными генераторами оснащают цеха промышленных предприятий, жилые районы, строительные объекты, больницы и объёмные общественные здания.

Виды

По автономности

Предельно автономный тип — это ручные электростанции. В них механическое движение получается за счет мускульной силы оператора. Конечно, рассчитывать на высокую производительность и длительную работу не приходится. Зато можно уверенно получать ток в любой ситуации, когда нельзя использовать ни топливо, ни энергию ветра или воды. Потому подобные генераторы могут входить в аварийные комплекты на воздушных судах, использоваться в экстренных случаях экспедициями, военными и так далее. Условно автономные электромагнитные аппараты — на бензиновом приводе.

По количеству фаз

Встречаются однофазные и трехфазные устройства. В домах и квартирах трехфазное электропитание требуется редко. Исключение составляют старые двигатели, ТЭНы для сауны и тому подобная аппаратура.

Простое эмпирическое правило гласит: если сеть потребляет 20 кВт и менее, особого смысла в трех фазах нет.

По режиму работы

Основные применяемые аппараты призваны действовать беспрерывно. Обычно они работают на дизельном горючем, хотя есть и исключения. Такая техника может обеспечить круглосуточное электропитание, и именно ее ставят на крупных электростанциях и ТЭЦ. Резервные модели генераторов рассчитаны на экстренные случаи (когда внезапно отключается электроснабжение). Работа тоже иногда проходит без перерывов, но всего лишь в течение нескольких часов.

По области применения

Генераторы бытового назначения представлены в широком ассортименте. Почти все они выдают однофазный ток. Нормальные показатели — 220 В, 50 Гц. Самые мощные бытовые устройства применяют даже для сварки, а также для питания небольших мастерских и автосервисов.

Для производственных целей нужны мощные стационарные электрогенераторы. Они же используются для:

• больших строек;

• микрорайонов;

• солидных коттеджных поселков;

• портов;

• вокзалов;

• больниц;

• учебных заведений;

• офисных центров.

Устройство простейшего генератора

Простейший генератор представляет собой обыкновенную прямоугольную рамку, которая размещена между магнитами с разными полюсами. Для снятия напряжения с вращающейся рамки используют токосъемные кольца.

В автомобилестроение используют электромагниты – катушки индуктивности или обмотки медного провода. При прохождении электрического тока через обмотку, последняя насыщается электромагнитными свойствами. Для возбуждения обмотки используется аккумуляторная батарея.

Устройство автомобильного генератора переменного тока

Автомобильный генератор состоит из корпуса с крышками, в которых имеются отверстия для вентиляции. Ротор устанавливается в подшипниках 2 и вращается в них. Привод ротора осуществляется путем ременной передачи (ремень одевается на шкив). Ротор выступает электромагнитом (обмоткой). Ток на обмотку поступает с помощью двух медных колец и графитных щеток, которые соединены с электронным регулятором. Электронный реле регулятор отвечает за напряжение на выходе, которое должно находиться в пределах 12 Вольт вне зависимости от частоты вращения шкива привода генератора. Реле регулятор может встраиваться в корпус, а может находиться отдельно.

Статор – представляет собой три медные обмотки, которые соединяются в треугольник. К точкам соединения обмоток подключается выпрямительный мост, который состоит из 6 полупроводниковых диодов, которые служат для преобразования переменного напряжения в постоянное.

Генера́тор (с латыни generator означает «производитель») — устройство, что вырабатывает электроэнергию, производит продукты или преобразует один вид энергии в другой.

Автомобильный генератор — устройство, которое преобразует механическую энергию вращения коленчатого вала двигателя автомобиля в электрическую.

Автомобильный генератор применяется для питания потребителей электроэнергии, таких как система зажигания, приборы освещения, бортовой компьютер автомобиля, системы диагностики, а также для зарядки аккумуляторной батареи (АКБ).

От надежности работы генератора зависит бесперебойность работы остальных систем автомобиля и других его компонентов. Мощность современного автомобильного генератора составляет 1 кВт.

Принцип работы автомобильного генератора

Первые автомобильные генераторы были генераторы постоянного тока. Они требовали много внимания к себе, что обуславливалось частым обслуживанием и контролем работы устройства.

Затем был придуманы диодные выпрямители, что значительно увеличило ресурс работы генератора и увеличило срок его работы. Генераторы с диодными выпрямителями тока стали называться генераторами переменного тока. На производство генератора переменного тока уходило меньше материалов, соответственно он стал легче и значительно меньше, а КПД вырос, обеспечивая более стабильный ток на выходе.

В современных иномарках используют синхронные трехфазные генераторы переменного тока, а в качестве выпрямителя – трехфазный выпрямитель Ларионова.

От поворота ключа до выдачи напряжения…

Во время поворота ключа замка зажигания в рабочее положение питание подается на обмотку возбуждения и генератор начинает отдавать ток в нагрузку. За управление током в обмотке возбуждения отвечает стабилизатор напряжения, который входит в щеточный узел генератора. Питание стабилизатора напряжения осуществляется от выпрямителя.

Ротор генератора приводится во вращение от коленчатого вала через шкив посредством клинового ремня. В обмотке возбуждения создается электромагнитное поле, которое индуцирует электрический ток в фазовых обмотках статора.

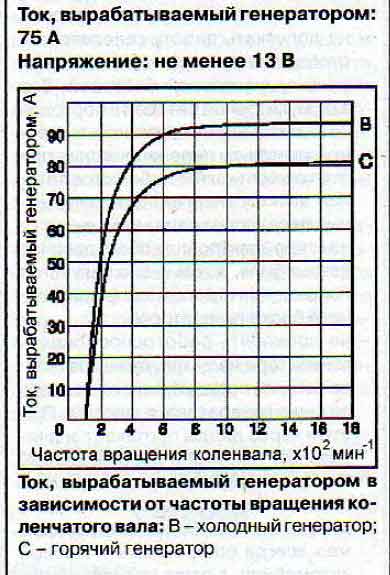

Выдаваемый ток – скачкообразный и зависит от частоты вращения коленчатого вала двигателя, поэтому для его стабилизации применяется стабилизатор напряжения.

Напряжение бортовой сети в работающей системе должно находится в пределах 13,8-14,2 В, что обеспечит нормальную подзарядку АКБ.

На крупногабаритных автомобилях используются автомобильные генераторы повышенной мощности 24 В.

Устройство генератора для автомобиля

Генератор в разрезе

Итак, основными элементами генератора являются:

1. ротор – подвижная составляющая
2. статор – неподвижная.

Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.

Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.

Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.

Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.

Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».

Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.

Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.

В задней же крышке размещены остальные необходимые элементы:

• блок щеток;
• диодный мост, он же выпрямительный блок;
• регулятор напряжения.

Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.

Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».

Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.

Принцип работы агрегата

Работа синхронного генератора осуществляется по принципу электромагнитной индукции. Во время холостого движения якорная (статорная) катушка разомкнута, поэтому магнитное поле агрегата формируется одной обмоткой ротора. Когда ротор крутится от проводного мотора, у него присутствует постоянная частота, роторное магнитное поле перемещается через проводники обмоток фаз статора и осуществляет наводку повторяющихся переменных токов – электродвижущую силу (ЭДС). ЭДС носит синусоидальный, несинусоидальный либо пульсирующий характер.

Обмотка возбуждения предназначается для создания в генераторе первоначального магнитного поля, чтобы навести в катушку якоря электрическую движущую силу. В случае если якорь синхронного генератора приводят в движение путем вращения с определенной скоростью, затем возбуждают источником постоянных токов, то поток возбуждения переходит через проводники катушек статора, и в фазах катушки индуцируются переменные ЭДС.

Структуры возбуждения

Любые турбо-, гидро-, дизельные генераторы, синхронные компенсаторы, моторы, производимые на данный момент, оснащаются новейшими полупроводниковыми структурами, такими как возбуждение синхронных генераторов. В данных структурах применяется метод выпрямления трехфазных переменных токов возбудителей высокой или промышленной частоты либо напряжения возбуждаемого агрегата.

Устройство генератора таково, что структуры возбуждения могут обеспечить такие параметры работы агрегата, как:

• Первая стадия возбуждения, то есть начальная.
• Работа вхолостую.
• Подключение к сети способом точной синхронизации либо самосинхронизации.
• Работа в энергетической структуре с имеющимися нагрузками или перегрузками.
• Возбуждение синхронных приборов может быть форсировано по таким критериям, как напряжение и ток, имеющими заданную кратность.
• Электроторможение аппарата.

Основные сферы применения

Watch this video on YouTube

Watch this video on YouTube

В зависимости от того, где используется электрогенератор, определяются его технические характеристики. Главным образом, отношения генератора к определенной категории по области применения, определяет его мощность. Разделяют следующие разновидности оборудования по сферам эксплуатации:

• Бытовые. Обладают мощностью от 0,7 до 25 кВт. Обычно к этой категории относятся бензиновые и дизельные генераторы. Применяются для электроснабжения бытовых электроприборов и оборудования малой мощности, очень часто на строительных площадках. Сгодятся в качестве портативного источника электроэнергии при выезде на природу;
• Профессиональные. Могут применяться в качестве постоянного источника электроэнергии в муниципальных учреждениях и мелких производственных предприятиях. Его мощность не превышает 100 кВт;
• Промышленные. Могут эксплуатироваться на крупных фабриках и заводах, где требуется высокомощное оборудование. Такие аппараты обладают мощностью более 100 кВт, имеют немалые габариты и сложны в техническом обслуживании для неподготовленного человека.

Устройство, виды и принцип действия асинхронных электродвигателей

Как выбрать генератор для загородного дома или дачи, ТОП моделей

Трансформаторы тока: устройство, принцип действия и типы

Что такое частотный преобразователь, основные виды и какой принцип работы

Как устроен электрический аккумулятор, его принцип работы, виды, назначение и основные характеристики

Схема работы устройства плавного пуска, его назначение и конструкция

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

• Ротор.
• Статор.
• Блок щеток.
• Регулятор напряжения.
• Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

• Приводной шкив.
• Подшипники качения.
• Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Устройство атомобильного генератора

Автомобильный генератор устроен из большого числа составляющих деталей, которые взаимосвязаны между собой в одном устройстве.

Абсолютно любой генератор, используемый в автомобилях, состоит из передней и задней крышек корпуса. Последняя, в свою очередь, стягивают неподвижную часть, называемую статором генератора.

Как правило, генераторы крепятся в передней части моторного отсека через отверстия в крышках устройства непосредственно к двигателю. Крышки изготавливаются из алюминиевого сплава в специальных отливочных формах и имеют вентиляционные отверстия, предназначенные для охлаждения генератора при его работе.

Рисунок 3 – Устройство автомобильного генератора

На корпусе крышке со стороны контактов выводов, как правило, устанавливается щеточный механизм, который собирается совместно со стабилизатором напряжения.

Статор собирается из тонкого стального проката толщиной до 1 мм. Есть варианты статоров, которые выполняются навивочным способом. Однако с целью экономии материала при изготовлении неподвижной части, он собирается из сегментов в виде подков.

Ротор генератора изготовлен из мягких марок сталей в случае работы его на шарикоподшипниковых опорах. По своей сути это электромагнит, который расположен на валу генератора. В случае применения роликовых подшипников вал изготавливается из легированной стали. На конце в месте посадочного места шкива выполнен на роторе специальный паз для надежного его крепления.

На рисунке 3 видно, что шкив генератора закручивается на резьбу вала ротора, в торцевой части которого имеется специально отфрезерованное под шестигранник отверстие. Данное отверстие предназначено для стопорения вала генератора в случае закручивания (отвинчивания) гайки крепления шкива.

Щеточный аппарат автогенератора — это графитно — медные контакты, которые прижимаются специальными пружинками к контактным кольцам.

Выпрямительный узел выполнен в форме диодного моста. Данный узел достаточно ответственный в генераторе и покрыт слоем изоляции для того, чтобы избежать короткого замыкания в результате случайно попавшей грязи, влаги или другого инородного дела в цепь аккумулятора. В данном случае возникает риск возникновения пожара и, к сожалению, такие случаи не редкость сегодня.

Подшипники генератора применяются простейшего типа, как правило, это шариковые и являются расходным материалом( как и щеточный аппарат), то есть с течением времени производят их замену. Устанавливаются на специальные посадочные места ротора в направлении по оси.

Охладитель генератора автомобиля выполнен традиционно воздухом (рисунок 4). Со стороны противоположной шкиву генератора на его вал установлен небольшой вентилятор, заключенный в кожух для защиты рабочего колеса.

Рисунок 4 — Вентилятор генератора

На сегодняшний день существует множество различных модификаций автомобильных генераторов. Большинство современных генераторов комплектуются электронными стабилизаторами напряжения с выдачей сигнала на панель водителя. Однако, в тех или иных случаях, принцип работы у всех моделей аналогичен вышеупомянутому.

Виды

По автономности

Предельно автономный тип — это ручные электростанции. В них механическое движение получается за счет мускульной силы оператора. Конечно, рассчитывать на высокую производительность и длительную работу не приходится. Зато можно уверенно получать ток в любой ситуации, когда нельзя использовать ни топливо, ни энергию ветра или воды. Потому подобные генераторы могут входить в аварийные комплекты на воздушных судах, использоваться в экстренных случаях экспедициями, военными и так далее. Условно автономные электромагнитные аппараты — на бензиновом приводе.

По количеству фаз

Встречаются однофазные и трехфазные устройства. В домах и квартирах трехфазное электропитание требуется редко. Исключение составляют старые двигатели, ТЭНы для сауны и тому подобная аппаратура.

Простое эмпирическое правило гласит: если сеть потребляет 20 кВт и менее, особого смысла в трех фазах нет.

По режиму работы

Основные применяемые аппараты призваны действовать беспрерывно. Обычно они работают на дизельном горючем, хотя есть и исключения. Такая техника может обеспечить круглосуточное электропитание, и именно ее ставят на крупных электростанциях и ТЭЦ. Резервные модели генераторов рассчитаны на экстренные случаи (когда внезапно отключается электроснабжение). Работа тоже иногда проходит без перерывов, но всего лишь в течение нескольких часов.

По области применения

Генераторы бытового назначения представлены в широком ассортименте. Почти все они выдают однофазный ток. Нормальные показатели — 220 В, 50 Гц. Самые мощные бытовые устройства применяют даже для сварки, а также для питания небольших мастерских и автосервисов.

Для производственных целей нужны мощные стационарные электрогенераторы. Они же используются для:

• больших строек;

• микрорайонов;

• солидных коттеджных поселков;

• портов;

• вокзалов;

• больниц;

• учебных заведений;

• офисных центров.
