Ваз 2114: не работает прикуриватель: топ 4 причины и способы устранения неисправности

Причины неисправности

В дороге выявить то, что не работает прикуриватель на ВАЗ 2114 особенно неприятно. Наличие стандартного набора инструментов не поможет в ремонте этого элемента, поэтому в качестве рекомендации отметим, что можно возить с собой набор предохранителей, проводов или нового прикуривателя в сборе. Сама его конструкция не отличается сложным устройством и ненадежностью, но это не спасает от внезапной поломки. Причин неисправности может быть несколько:

• В конструкции имеется нихромовая спираль, которая со временем перегорает и изнашивается. Ее повреждение приводит к неисправности прикуривателя;
• Отсутствие напряжения на стакане устройства для прикуривания. Повреждение плюсового провода или массы не позволит работать прикуривателю.

Ситуация, когда одновременно не работает прикуриватель и магнитола ВАЗ 2114 означает одно – нарушено подключение в электрической цепи. Конструкция расположение контактов проводки в этом модели такова, что к одной электрической цепи могут подключаться сразу несколько электрических приборов. В нашем случае пара в электрической цепи для прикуривателя – магнитола. Основные причине неполадки в работе следует рассмотреть подробнее.

1. Предохранитель

Поиск причины из-за которых перестал работать прикуриватель следует начинать с проверки контактов предохранителя в монтажном блоке. В зависимости от типа монтажного блока расположение предохранителя, отвечающего за этот элемент – разное. В обоих случаях мощность предохранителей составляет 20 Ампер. На фото ниже отмечено расположение нужного гнезда F7 в блоке нового образца. Блок старого образца по виду немного другой, но найти нужный разъем легко. Нужный предохранитель находится в нижнем ряду и обозначем маркировкой F4.

В ранней вариации блока пред F4 может отвечать за работу магнитолы. Отсутствие питания на нее говорит о перегорании элемента. Для быстрого ремонта поломки достаточно иметь несколько предов на 20 Ампер в запасе.

2. Монтажный блок

Помимо выгорания предохранителей, причиной неисправности может стать и сам монтажный блок. Несоответствие мощности предохранителя, короткое замыкание или окисление контактов ведет к отсутствию нормального контакта. Не обязательно приобретать новый блок в сборе. Цена его может варьироваться от 4000 до 7000 рублей, поэтому стоит попытаться починить его посадочные места и дорожки самостоятельно. Если Вы видите оплавленное место посадки предохранителя – тогда причина почему не работает прикуриватель ВАЗ 2114 найдена. Для бюджетного восстановления его функций можно почистить все контакты и перепаять контактные дорожки.

3. Повреждение проводки

Отсутствие питания по проводке от блока до самого прикуривателя выявляется прозвонкой с помощью мультиметра. Проводка конструкции включает три провода: на массу, на плюс и на лампочку подсветки. Наличие мультиметра позволяет выявить проблему путем подключения щупов проверки к двум проводам питания. Наличие звукового сигнала мультиметра говорит о том, что питание поступает. Также проверьте целостность всех соединений. Масса на прикуриватель подключена постоянно, поэтому провод постоянно «страдает» от подключения устройств в гнездо. Если Вы в поиске причины, из-за которых перестал работать прикуриватель, проверьте все контакты и соединения проводов к корпусу устройства.

4. Перегорание спирали

Спираль на прикуривателе – основной элемент его конструкции. Спираль непосредственно участвует в нагреве и поджигании сигарет. Проверка его работоспособности проста – подключите к гнезду любой прибор для зарядки телефонов. Если заряд на телефон пошел – неисправен нагревательный элемент. Отдельно спирали не продаются, поэтому придется покупать новый корпус в сборе.

Причины по которым не работает вентилятор печки ВАЗ 2114

Причин того, что не работает вентилятор печки несколько:

1. Сгорела вставка плавкая на предохранителе. Эта неисправность самая распространенная. Решение в этом случае простое – найти предохранитель и заменить его.

В ВАЗ 2114 он находится в общем блоке – F7, номинальный ток – 30А. Но вы должны знать, что предохранитель вентилятора питает не только печку, но и ряд других потребителей – обогрев заднего стекла, омыватели фар, прикуриватель и подсветку в бардачке.

Вообще ситуация с предохранителем двоякая. С одной стороны его легко поменять, а с другой – должна быть причина перегорания.

Следовательно, основная задача – проверить проводку и попробовать найти короткое замыкание. В противном случае новый предохранитель постигнет та же участь.

2. Низкое качество контакта в монтажном блоке. Одна из самых популярных болезней – окисление или недостаточный зажим контакта, питающего узел. Часто именно по этой причине не работает моторчик печки.

Внимание! Чтобы диагностировать проблему, пошевелите жгут с проводами, идущими в блок. Если двигатель начинает работать, то проведите небольшую ревизию контактной группы. 3

Проблемы с реле зажигания – еще одна причина неисправности вентилятора. В этом случае печка будет включаться периодически (к примеру, только при прогретом двигателе)

3. Проблемы с реле зажигания – еще одна причина неисправности вентилятора. В этом случае печка будет включаться периодически (к примеру, только при прогретом двигателе).

Если неисправность подтвердилась, произведите замену реле. В ВАЗ 2114 оно находится под приборной панелью.

4. Печка начинает работать только в третьем (крайнем) положении. Здесь вывод очевиден – неисправен резистор.

Как правило, первое и второе положение подразумевают питание вентилятора через добавочное сопротивление.

Если оно вышло из строя, то питание к устройству не поступает. Особенность же третьего положения в том, что напряжение подается напрямую, минуя дополнительные элементы.

5. Вышел из строя переключатель. Часто «барахлит» сам переключатель положения скорости. В этом случае вентилятор будет запускаться время от времени.

Чтобы убедиться в этой версии или опровергнуть ее, подготовьте лампочку на 12 Вольт и припаяйте к ней два провода.

Теперь можно снимать центральную консоль, чтобы добраться до переключателя с обратной стороны.

Дальнейшие действия следующие:

• Включайте зажигание (заводить авто не надо);
• «минус» лампочки устанавливайте на зачищенную часть кузова автомобиля, а второй проводок поочередно к зажимам 1, 2 и 3 (не забывайте переводить и сам переключатель в соответствующее положение).

Если лампа загорается, то проблем с переключателем нет. В противном случае подключите лампочку к «плюсу» рукоятки (сине-желтый провод).

При отсутствии возгорания причина – неисправность проводки или перегорание вставки плавкой предохранителя.

6. Неисправность двигателя. Если питание на моторчик поступает, но узел все равно не работает, есть три варианта:

• Плохой контакт «минуса» на самом вентиляторе;
• залипли щетки двигателя;
• моторчик сгорел.

Первую и вторую проблему можно устранить. В случае перегорания моторчика его придется поменять.

Если у вас не работает переключатель печки, просто диагностируйте неисправность и устраните ее. При знании дела вы справитесь с проблемой за 20-30 минут. Удачи на дорогах и конечно же без поломок.

Какие рекомендации дают специалисты?

Остановимся подробнее на нескольких рекомендациях от автовладельцев, которые сталкивались с ремонтом прикуривателей. Обычно при грамотном подходе проблема с ремонтом решается достаточно просто. Главное, не допускать серьёзных ошибок и кустарного ремонта, поскольку в таких ситуациях может понадобиться помощь профессионалов. Вначале отметим, что покупать запчасти рекомендуется в сертифицированных торговых точках. Это касается любой детали транспортного средства.

Учитывая то, что схема прикуривателя ВАЗ 2114 достаточно простая, при покупке рекомендуется выполнить проверку тестером.

К сожалению, на сегодняшний день рынок переполнен контрафактной продукцией. Если же устройство окажется неисправным, то продавец может отказать в возврате, ссылаясь на повреждения или другие причины. Поэтому проверку нужно проводить непосредственно в торговой точке. Также автовладельцам нужно придерживаться следующих советов:

1. не использовать ручную скрутку. Практика показывает, что в 8 из 10 случаев автомобили загораются из-за ручной скрутки и других проблем, связанных с электропроводкой. Все соединения проводов в автомобиле должны быть прочными и надежными. Для создания контактов необходимо использовать паяльник. Если же проводка находится в плохом состоянии, то не стоит экономить – ее необходимо менять на новую;
2. в процессе ремонта электросистемы автомобиля необходимо придерживаться правил безопасности. Поэтому в первую очередь необходимо отключить аккумуляторную батарею;
3. приступать к выполнению работ необходимо после изучения руководства по эксплуатации к транспортному средству. Именно руководство, а не интернет, является первоисточником достоверной информации. Если же автомобилист не обладает необходимыми знаниями, а также не уверен в своих силах, лучше обратиться в специализированный автосервис, мастера которого выполнят работу на высоком уровне и предоставят гарантию.

Напоследок необходимо подчеркнуть, что автомобильный прикуриватель рассчитан на напряжение 12 вольт. Поэтому рекомендуется избегать включения в маломощную розетку приборов от неизвестных производителей. Перед включением необходимо внимательно изучить технические характеристики приборов.

Ремонтные работы

Перед тем как снять прикуриватель на Приоре, Калине или ВАЗ-2110, ВАЗ-2114 (процесс практически идентичен), нужно разобрать тоннель. Может показаться, что это сложно, но на самом деле всё не так уж плачевно. Берём крестовую отвёртку и снимаем пластиковую накладку вокруг ручника. Предварительно отключите на всякий случай минусовую клемму с аккумулятора. Винтов на накладке всего три. После того как вы их выкрутите, посмотрите на основание рычага. Планка, которая крепит его к полу, скрывает саморез. Так вот, нам придётся снимать эту планку, потому что этим саморезом прикручен тоннель, который нам нужно снять. Освободив нижнюю часть, перейдём к верхней. Потяните тоннель на себя, чтобы в районе половых ковриков он выскочил из защёлок. Только без фанатизма, чтобы их не сломать; вы увидите ещё два шурупа, по одному с каждой стороны. Осталось открутить чехол ручки переключения передач, и тоннель можно поднимать.

Собственно, доступ к прикуривателю теперь открыт. Выдавливайте его наружу, предварительно отключив фишку проводки. Он выскочит из клипс; вставляйте на его место новый, в него — проводку и в обратном порядке собирайте тоннель.

Как видите, ничего особенно сложного в снятии прикуривателя на Калине или Приоре нет. К моделям 2110 и 2114 это тоже относится. Так что если он сломался, не спешите ехать в сервис. Лучше замените его сами. Это даст вам хороший опыт.

ВАЗ 2114. Не работает прикуриватель — Лада Мастер • Лада Мастер

Бедный прикуриватель, изобретательный автолюбитель так любит его перегружать, что отказ гнезда случается не от частого курения за рулём, а от использования прикуривателя не по назначению. К сожалению, этой неисправности не смог избежать и ВАЗ 2114, который добросовестно пользуется электрической схемой ещё от старой доброй восьмёрки. Что делать в случае отказа гнезда и как этого избежать, попробуем разобраться вместе.

Что такое прикуриватель и зачем он нужен

Для многих моделей итальянских машин, а также Suzuki, Honda, Opel и ещё некоторых автомобилей, тема этого обзора была бы совершенно неактуальной. Там попросту нет прикуривателя. Как же они живут там без него? Припеваючи. Прикуривают от нормальных зажигалок, а для подключения дополнительных устройств и аксессуаров пользуются 12-вольтовой розеткой, как это и должно быть.

Другое дело, что розетки эти не во всех автомобилях всегда на видном месте. К примеру, только на третьем Форде Фокус бортовая розетка появилась в зоне досягаемости водителя и передних пассажиров. Вообще, если использовать прикуриватель по назначению, никаких проблем с ним не будет, поскольку устроен он чрезвычайно просто.

Устройство прикуривателя

Это обычная силовая розетка, для которой выделена отдельная цепь со своим предохранителем. Непосредственно прикуриватель состоит из нихромовой спирали. Эта спираль при подаче напряжения разогревается и от неё можно прикурить или обжечь палец, а также проставить олимпийские кольца на передней панели.

Но этого лучше не делать. В патроне установлено термореле, которое при достижении определённой температуры отключает спираль, размыкает контакт и активирует механизм выталкивания патрона из розетки. Вся конструкция.

Проблемы с прикуривателем в ВАЗ 2114

Определённые фирменные проблемы наблюдают почти в каждом автомобиле, в том числе и в ВАЗ 2114 Не работает прикуриватель, или сама розетка? Это ж разные вещи. Откровенно говоря, сам по себе прикуриватель, нихромовая спираль, используется крайне редко. Как правило, для подключения дополнительных устройств используют само гнездо. Чаще всего оно страдает от китайских зарядных устройств для телефонов, зарядок для ноутбуков, неоправданно длинных удлинителей и совершенно непонятных разветвителей прикуривателя. Использовать разветвитель — это почти самоубийство и вот почему.

На 2114 цепь прикуривателя рассчитана на нагрузку в 20 А. Именно такой предохранитель установлен в блоке под индексом F4. А теперь прикиньте, если подключить разветвитель, какая нагрузка пойдёт на цепь? Верно, смотря что включать. Но цепь не резиновая и в конце концов может не выдержать не только предохранитель, но и проводка, а это уже прямая угроза возгорания. Если, к примеру, нагрузить цепь компрессором, зарядкой для ноутбука, видеорегистратором, то едва ли она выдержит длительное использование. Проводка задымится и замкнёт и хорошо, если сработает предохранитель.

Как ремонтировать прикуриватель

Для начала выясним, что с ним не так — гнездо не подаёт напряжение, или же не работает сама нагревательная спираль. В последнем случае выход один — покупать устройство в сборе, поскольку отдельно спираль не продаётся. Если напряжение на гнезде отсутствует, причин может быть несколько:

1. Перегорел предохранитель. Самый простой вариант. Заменить предохранитель — дело пяти минут, главное иметь запасной, но следить, чтобы он был именно на 20 А. В противном случае, он сгорит снова или выгорит проводка, что ещё хуже. Это приведёт к короткому замыканию и возгоранию. Слишком высокая цена за неправильно установленный предохранитель.
2. Обрыв проводки. Если все электрооборудование в автомобиле работает, кроме гнезда прикуривателя, вероятнее всего, в цепи обрыв. Тогда придётся вооружаться мультиметром или контрольной лампой и искать место обрыва. Это может занять как три минуты, так и три часа, поскольку в ВАЗ 2114 проводка уложена так, чтобы враг не смог к ней подобраться ближе чем на метр.
3. Неисправности гнезда встречаются довольно редко и их видно сразу. Если в него вставлялись нестандартные разъёмы или некачественные устройства, геометрия гнезда могла повредиться, тогда оно может не давать контакта со штатным оборудованием.
4. Неисправна лампочка. В этом случае придётся вынимать устройство из гнезда и менять лампу.

Ещё одно — перед тем как менять предохранитель прикуривателя на ВАЗ 2114, обязательно нужно найти причину, по которой он перегорел, иначе второй повторит судьбу погорельца.

Таким образом, разобравшись в неисправности, можно привести прикуриватель в чувства, но впредь лучше не включать туда мощных потребителей. Для этого существует бортовая розетка. Бросайте курить и добрых всем дорог!

Как поменять сломанный прикуриватель на ВАЗ 2114

Прежде чем приступить к работе, следует обзавестись необходимым инструментом. Чтобы снять прикуриватель модели ВАЗ 2114 потребуется:

• защитные перчатки;
• отвертка;
• мультитестер;
• плоскогубцы;
• небольшой фонарик;
• паяльник с припоем;
• изолента.

Желательно изучить схему подключения устройства на ВАЗ

Важно соблюдать правильную полярность при установке нового прикуривателя. В прибор приходит три провода – черный, красный и желтый

1. Черный – минус или масса, которая приходит на кузов автомобиля.
2. Красный – отвечает за напряжение нагревательного элемента. Подключен к плюсовой клемме аккумулятора через 20-амперный предохранитель.
3. Желтый – провод подсветки.

Далее можно снять прикуриватель ВАЗ. Работа выполняется следующим образом.

1. Открываем капот, а затем скидываем минусовую клемму с аккумуляторной батареи. Это предотвратит короткое замыкание.
2. При помощи отвертки выкручиваем крепления, присоединяющие левый боковой пластик вблизи ног водителя. Снимаем его, а затем получаем доступ к проводам соединения.
3. Отсоединяем трехконтактную колодку, отвечающую за питание прикуривателя.
4. Демонтируем лампочку подсветки для освещения пепельницы. Вынимаем ее совместно с патроном и несколькими проводами.
5. Цепляем металлический обод прикуривателя отверткой, а затем продолжаем вытаскивать элемент. Необходимо вытолкнуть его из центральной консоли.
6. Извлекаем светофильтр совместно с самим патроном.
7. Теперь можно менять элемент. Вынимаем металлический стержень, а потом устанавливаем новую запчасть.
8. Установка осуществляется в порядке, обратном снятию и показана ниже в картинках.

На какой прикуриватель заменить?

На рынке продаются разные варианты деталей для ВАЗ 2114 от оригинального производителя или китайских концернов. Поэтому многие водители интересуются, на какую запчасть заменить старую. При покупке надо выбирать оригинальные детали

Дополнительно надо обратить внимание на упаковку – она должна быть аккуратной, а внутри находиться сертификат соответствия ГОСТ. Дешевые китайские аналоги для ВАЗ 2115 сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя

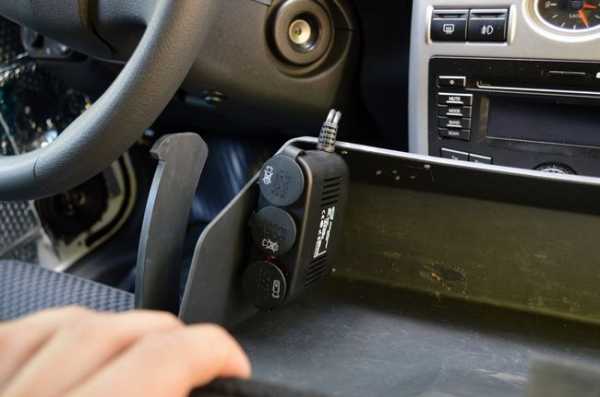

Особенно, при подключении разветвителя для использования несколько приборов одновременно. Цена качественной запчасти на ВАЗ 2114 колеблется между отметками 300 – 900 рублей. Стоимость зависит от производителя и дополнительных возможностей.

Почему перестал работать прикуриватель

Прибор может поломаться по ряду причин. В некоторых случаях можно отремонтировать его своими руками, а иногда требуется полностью поменять прикуриватель.

Причина неисправности	Как ремонтировать
Плохой контакт	Подогнуть металлические фиксаторы внутри патрона.
Наличие окислов или ржавчины	Обработать надфилем контакты от налета.
Перегоревший предохранитель	Заменить элемент F47 новым, с номиналом 30 Ампер.
Обрыв проводки	Проверить целостность проводов при помощи мультитестера. Припаять или заменить оборванные кабели.
Расплавление шайбы	Замена новым устройством.
Выгорание металлической спирали	Замена прикуривателя.

Ремонт

Перед проведением ремонтных работ, необходимо подготовить место возле транспортного средства, обеспечив свободное открытие двери. Дальше следует придерживаться таких сценариев:

Вышел из строя предохранитель. Для устранения поломки нужно найти размещение детали, открыв люк с блоком. Важная деталь размещается слева от рулевой колонки и представляет собой 20-амперный предохранитель с маркировкой F4. С помощью тестера следует оценить его работоспособность. Если напряжение отсутствует — потребуется покупка новой детали.
Перегорание разъема. В случае обнаружения следов гари, нельзя покупать новый предохранитель, не разобравшись, что вызвало проблему

На этапе диагностики важно проверить состояние контактов на колодках при выходе из монтажного отсека.
Ошибки при эксплуатации. Некоторые проблемы с предохранительным узлом связаны с неправильной эксплуатацией

Убедитесь, что штекер предохранителя не вынут или не поврежден.
Перегорание лампочки. Заменить элемент достаточно просто. Перед этим следует изъять прибор из гнезда.
Повреждения сердцевины прикуривателя. При визуальном осмотре можно найти ряд повреждений сердцевины. Такая деталь не продается отдельно в автомагазинах, поэтому единственный вариант — найти ее на рынке у автолюбителей.

Почему не работает печка на ваз 2114 причины

В данной статье рассмотрим основные моменты и причины, по которым не включается печка (вентилятор печки).

Как понять, что вентилятор печки не включается? – очень просто: при заведённой машине, включаем печку на 1-2-3 скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отмечу, что если вентилятор не включается, к примеру, на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

Схема подключения печки

Давайте разберёмся, как в теории включается печка

Обратите внимание на рисунок:

• 44 – мотор вентилятора;
• 45-дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44);
• 46-переключатель положения.

Почему не работает моторчик печки, основные причины

1. Перегорел предохранитель.

Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель очень просто, и в то же время, мы не знаем причины по которой он перегорел. Напоминаю, если предохранитель перегорает, то значит где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

Какой предохранитель идёт на печку?

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

1. Плохой контакт в монтажном блоке.

Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

1. Залипло реле зажигания.

Если у вас глючит печка, к примеру, включается только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.

1. Печка включается только на 3 положении переключателя.

Если вы столкнулись с такой ситуацией, то вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора. Дополнительный резистор отопителя. Проверка, ремонт, замена.

1. Не работает переключатель печки  (отопителя).

Чтобы проверить  переключатель положения (под цифрой 46 на рисунке) нам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками.  Снимаем центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки ( Как снять панель приборов?), затем и делаем следующее: включаем зажигание;  замыкаем минусовой провод лампочки на массу кузова, а другую подключаем к  выходам 1-2-3 на добавочный резистор (серый, белый и красный провод на рисунке). Если лампочка горит – значит переключатель работает, если не горит, то подключаем лампу  к плюсовому проводу на переключатель положения (на рисунке это сине-жёлтый провод). Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

1. Не работает моторчик печки (вентилятора отопителя).

Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.

Источники

• vaz-2114-lada.ru/2013/01/ne-rabotaet-ventilyator-pechki-otopitel-salona/
• luxvaz.ru/vaz-2114/178-ne-rabotaet-pechka.html
• autovaz-2114.ru/heating-and-cooling/pochemu-ne-rabotaet-pechka-vaz-2114-i-kak-ee-ispravit-vse-prichiny/
• nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/ne-rabotayet-pechka-na-vaz-2114
• drive2.ru/l/497263205706367074/

РЕГУЛЯТОР НАПРЯЖЕНИЯ

Найти, где находится реле генератора ВАЗ 2114, нетрудно. Это устройство расположено в задней части самого генератора под пластмассовой крышкой. Где находится реле зарядки на ВАЗ 2114 – вопрос на засыпку. Дело в том реле зарядки, реле генератора и регулятор напряжения на ВАЗовской 14-ой в общем является одним и тем же единым устройством. Его еще называют реле-регулятором.

Что будет, если напряжение в электрической схеме упадет ниже 13,2 Вольт? Перестанет заряжаться аккумулятор, и через довольно небольшой промежуток времени стартеру уже не хватит мощности прокрутить двигатель для запуска. А если оно будет свыше 14,7 Вольт? Тогда могут выйти из строя элементы электрической цепи, например, сгорит магнитола или какой-нибудь из датчиков двигателя (ДМРВ, датчик фаз и т.д.).

Реле зарядки на ВАЗ 2114 похоже на большую черную таблетку, на конце которой есть две графитовые щетки (щеточный узел). Если идет слабая зарядка или ее совсем нет, проводится проверка регулятора напряжения.

Месторасположение регулятора напряжения

ДИАГНОСТИКА РЕЛЕ-РЕГУЛЯТОРА

Проверка работоспособности генератора на ВАЗ 2114 всегда начинают с замера напряжения бортовой цепи на заведенном двигателе. Замер удобнее всего делать с помощью цифрового мультиметра:

1. Настраиваем мультиметр на измерение напряжения и выставляем верхний предел 20 Вольт;
2. Подсоединяем щупы прибора к аккумулятора и измеряем вольтаж на выключенном двигателе. Вольтметр должен показать где-то от 12,5 до 13 Вольт;
3. Запускаем двигатель, показания прибора при хорошем исправном генераторе должны увеличиться где-то до 14 Вольт (может быть чуть больше);
4. На работающем моторе включаем нагрузку (дальний свет, габариты, обогрев заднего стекла, моторчик печки на максимальные обороты). Смотрим на показания мультиметра – прибор не должен на холостых оборотах показывать менее 13,2 Вольт, а лучше, если этот показатель будет в пределах 13,8-13,9.

Проверка регулятора напряжения генератора может проводиться и на снятом устройстве. Проверяется устройство в сборе с щеточным узлом. Для этого:

1. Массовый вывод (минус) «таблетки» соединяем проводом с минусом аккумулятора.
2. На выводы «Б» и «В» от АКБ подаем питание (12-14 Вольт).
3. Автомобильную лампу на 1-3 Ватт подключаем к графитовым щеткам. При исправном реле-регуляторе лампа должна загораться.

Существует еще одна проверка работы регулятора напряжения – когда необходимо проверить, какой порог срабатывания регулятора на верхнем пределе. Для этого в схеме увеличиваем напряжение, например, параллельно в цепь добавляем две-три пальчиковых батарейки по 1,5 В. Нужно увеличить напряжение более 16 вольт, все остальное подсоединяем по той же схеме. В данном случае при исправном реле зарядки лампа уже гореть не должна.

Суммируя результаты обеих проверок, делаем выводы:

• Если лампа горит при первой проверке, а при второй не горит, то регулятор напряжения исправный;
• Если лампа горит при обеих проверках – регулятор имеет пробой;
• Если не горит при ни том, ни в другом случае – в устройстве имеется обрыв между щетками или контактами.

ЗАМЕНА

Поступаем следующим образом:

1. Отсоединяем клеммы аккумуляторной батареи;
2. Отворачиваем ключом гайку на 10, и отводим в сторону плюсовые провода, идущие к генератору (красного и черного цвета);
3. Сдергиваем фишку с тонким проводом;
4. Демонтируем заднюю пластиковую крышку генератора. Она крепится на трех зажимах, и для ее снятия зажимы необходимо отогнуть;
5. Реле-регулятор крепится на двух винтах. Берем крестовую отвертку и откручиваем винты;
6. «таблетка» остается висеть на проводе. Аккуратно вытаскиваем штекер с устройства и демонтируем регулятор;
7. Установку новой детали производим в обратном порядке.

Можно проводить замену реле-регулятора и со снятием генератора, здесь каждый выбирает тот метод, который окажется наиболее удобным.

Местоположение предохранителей

Для удобства обслуживания большая часть предохранителей устанавливаются в специальный монтажный блок, и здесь ВАЗ-2115 инжектор отнюдь не исключение. Стоит только знать, что на данной модели их установлено два.

Первый в ВАЗ-2115 (снабженном двигателем на 8 клапанов) располагается непосредственно в салоне, под приборной доской, у руля. Другой же установлен возле двигателя, то есть под капотом, рядом с левым стаканом.

Любой из находящихся в монтажном блоке предохранителей имеет свое конкретное обозначение, исходя из этого, нетрудно выяснить, за какую именно цепь он отвечает.

Так предохранитель с маркировкой:

• К1 – защищает от перенапряжения реле включающее очистку фар;
• К2 – за аварийную сигнализацию и переключение сигналов поворота;
• К3 – питание «дворников»;
• К4 – освещение;
• К5 – стеклоподъемники;
• К6 – клаксон;
• К7 – обогревательный элемент заднего стекла;
• К8 – дальний свет фар;
• К9 – ближний;

Ниже располагаются предохранители, с плавкими вставками, которые имеют обозначение F и порядковый номер. Каждый из них рассчитан на определенную силу тока.

Установленный в салоне блок немного отличается от вышеописанного. Он содержит, в частности:

• реле (3 штуки);
• ЭБУ;
• предохранители (3).

Каждый из последних предназначен для защиты определенной цепи от перенапряжения и замыкания.

Снизу вверх:

• питание бортового компьютера (7,5 А);
• радиаторный вентилятор охлаждения, а кроме того клапан адсорбера, датчики ДМРВ, ДК и ДС (7,5А);
• топливный насос (15 А).

Как уже отмечалось ранее, в этом блоке стоят и три реле. Снизу вверх:

1. Основное.
2. Управляющее работой радиаторного вентилятора.
3. Отвечающее за работу топливного насоса.

СХЕМА И КОНСТРУКЦИЯ

От диаметра сечения зависит, при какой силе тока произойдет разрыв перемычки.

Предохранители старого образца были продолговатые, округлой формы, перемычка крепилась на керамическом корпусе. Современные плавкие вставки плоские, вилочного типа, могут иметь два размера – стандартный и уменьшенный. Вставки имеют разные цвета в зависимости от силы тока, на который они рассчитаны. Существует определенная окраска перемычек:

• Серые – два ампера (2 А);
• Розовые – четыре ампера (4 А);
• Желто-оранжевые – пять ампер (5 А);
• Красные – десять ампер (10 А);
• Синие – пятнадцать ампер (15 А);
• Желтые – двадцать ампер (20 А).

Предохранители

Более мощные предохранители имеют белый (25 А) и светло – зеленый (или синий) (30 А) цвет. Определить, где находятся предохранители на ВАЗ 2114 можно, открыв капот автомобиля. На левом лонжероне (ближе к водителю) установлен основной блок предохранителей (БП), он представляет собой пластиковую прямоугольную коробку с крышкой, внутри которой находятся плавкие вставки и реле. Часто БП еще называют монтажным блоком.

Еще три вставки находятся в салоне авто – под панелью приборов с пассажирской стороны. Они расположены сверху вниз:

• Верхний предохранитель (15А) отвечает за работу бензонасоса;
• Средний (7,5 А) – контролирует цепь электрического вентилятора радиатора;
• Нижний (7,5 А) – предохраняет от перегрузки электронный блок управления двигателем. Кстати, сам ЭБУ находится рядом с плавкими вставками.

В непосредственной близости от ЭБУ размещаются в таком же порядке реле:

• Верхнее – реле бензонасоса;
• Среднее – включения электрического вентилятора;
• Нижнее – основное реле электрической цепи.

КОНСТРУКЦИЯ

В состав основного БП, находящегося под капотом, входят следующие детали:

• Пластиковый корпус;
• Соединительная плата с разъемами и колодками;
• Крышка – предохраняет внутренности блока от грязи и влаги;
• Реле;
• Плавкие вставки.

Пластиковая крышка снимается очень просто – она защелкивается сверху на корпусе. По бокам корпуса есть отливы с отверстиями для крепления блока на кузове автомобиля (всего два крепления).

СХЕМА

Схема блока предохранителей на ВАЗ 2114 для наглядности представлена ниже на рисунке. В ней хорошо видно, какого номинала устанавливаются вставки, какие есть в блоке реле, и где все элементы установлены.

Схема БП

Схема предохранителей на ВАЗ 2114 ничем не отличается от схемы моделей ВАЗ 2113 и ВАЗ 2115. БП этих марок полностью взаимозаменяемы. На монтажном блоке установлены следующие реле:

• К2 – «аварийки» и указателя переключения поворотов;
• К3 – стеклоочистителей;
• К4 – для контроля габаритов и света;
• К5 – электрических стеклоподъемников;
• К6 – сигнального гудка;
• К7 – нити обогрева заднего стекла;
• К8 – переключения фар на дальний свет;
• К9 – переключения фар на ближний свет.

Плавкие вставки имеют нумерацию от F1 до F20. Какая вставка за что отвечает, можно прочитать в инструкции, но на крышке блока с внутренней стороны есть распиновка блока предохранителей. По нарисованным значкам схемы даже без описания можно догадаться о предназначении вставки, или по значкам легко запомнить, какую функцию она выполняет. Например:

• Напротив F5 стоит число 20 и нарисован гудок – плавкая вставка звукового сигнала на 20 АНапротив F7 число 30 и четыре лопасти – предохранитель мотора отопительной системы, мотора омывателя лобового стекла (30А);
• Напротив F14 и F15 число 7,5 и значок фары с длинными штрихами впереди – вставка дальнего света левой и правой фары(7,5А);
• Напротив F16 число 15 и стрелки в разные стороны – предохранитель реле поворотов.
