Установка дополнительного отопителя на уаз патриот

Блог про Уаз

Система вентиляции и отопления салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель со своей простейшей системой распределения воздуха одновременно, тем или иным образом, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Отопитель салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер представляет собой крайне примитивную установку, состоящую из короба с заслонками, в котором находится радиатор, электродвигатель с крыльчаткой и дополнительное сопротивление.

Незамысловатая система распределения поступающего воздуха включает в себя воздухозаборник с механическим приводом управления, два сопла обдува ветрового стекла, два гофрированных шланга и заслонки короба отопителя.

На автомобилях Уаз Хантер, с 2010 года в конструкцию отопителя добавлен пластиковый короб, каталожный номер детали 3151-8101231, который устанавливается между лючком воздухозаборника и радиатором отопителя и предназначен для сбора и отведения дождевой воды попадающей в отопитель при открытой крышке лючка воздухозаборника.

Дождевая вода попадающая через лючок воздухозаборника в этот пластиковый короб сливается наружу через резиновый шланг проходящий к перегородке моторного отсека внутри салона.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, находящийся в нижней части его корпуса и также выведенный в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 сильно понизила интенсивность поступающего в салон набегающего потока воздуха при движении автомобиля и ухудшила естественную вентиляцию, зато дождевая вода уже не попадает на горячий радиатор отопителя и не образует пара в салоне, который оседает изнутри на стеклах. Кроме того, этот короб препятствует попаданию непосредственно в отопитель, а через него и в салон, большей части пыли, песка и грязи.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

В автомобиле предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух поступает в салон через открытые поворотные форточки или окна дверей. Во время движения автомобиля набегающий поток воздуха дополнительно поступает в кабину через воздухозаборник, установленный перед ветровым стеклом. Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции, воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в зону ног водителя и переднего пассажира, а также центральную часть салона к задним сиденьям. Кроме того, через гофрированные пластмассовые шланги воздух поступает в сопла обдува ветрового стекла.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки лючка воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции при закрытых окнах очень ограничены и работает она не эффективно, нормальной циркуляции воздуха в салоне нет, что приводит к постоянному запотеванию стекол. Поэтому как и все в УАЗ, систему вентиляции желательно каким то образом доработать, один из вариантов такой доработки рассмотрен в этом материале.

Отопление салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь также, как и при принудительной вентиляции, но уже при включенном радиаторе отопителя. Для регулировки потока горячей жидкости из системы охлаждения двигателя в радиатор отопителя служит кран, который установлен на головке блока цилиндров в автомобилях с двигателем УМЗ-417 и УМЗ-421, или расположен внутри на щитке передка со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ-409.

В автомобилях Уаз Хантер с двигателем ЗМЗ-409, для упрощения процедуры управления краном отопителя можно установить для него систему дистанционного управления. Более подробно об этом в отдельном материале.

Предназначение печки УАЗ Патриот

В холодное время года требуется не только обогрев самого салона – как известно, проблема запотевания автомобильных стёкол становится наиболее острой именно с наступлением холодов. Отопитель УАЗ Патриот – устройство, позволяющее совмещать обе функции: нагревать и доставлять тёплый воздух в область лобового и боковых зеркал, а также обогревать водителя и пассажиров внедорожника. Отметим, что схема отопителя УАЗ Патриот, начиная с 2012 года, предполагает использование двух отопителей – дополнительная печка предназначена для обогрева заднего ряда сидений.

Необходимость столь значительной модификации системы отопления была обусловлена недостаточностью обогрева задней части автомобиля, что в условиях сильных морозов ограничивало эксплуатацию внедорожника. Монтаж дополнительного отопителя позволил существенно улучшить обогрев задней части внедорожника, поскольку ранее пассажиры жаловались на то, что тёплый воздух до заднего ряда сидений практически не доходит.

Печка Симбир

С 2005 года как стал выпускаться УАЗ Патриот на нем устанавливали отопитель от Симбира, его предшественника, он перешел на УАЗ практически без изменений. В салоне стоял радиатор, сам корпус, под капотом воздухозаборник, в котором находился моторчик отопителя. Пока воздух доходил до радиатора, все выдувалось в щели и в самом автомобиле было холодно.

Печка Delphi

В итоге 2007 году УАЗ сделал рывок и изменил свою отопительную систему. Моторчик перенесли в салон, а под капотом остался сам воздухозаборник, т.е. это емкость, которая предотвращает попадание влаги на отопитель-это ведро в которое проливается вода. Путь воздуха от заборника до радиатора сократился и от этой конструкции в салоне стало теплее. Применили в этой конструкции много импортных деталей, моторчик Делфи, радиатор Делфи и сопротивление отопителя было тоже импортный. Сам отопитель изготавливали в России и был он неразьемным, т.е. разобрать его было нельзя. Но при этом жил он долго и со временем позволил поставить на УАЗ Патриот кондиционер. В такой комплектации отопитель просуществовал до мая 2012года.

Печка Sanden

Когда УАЗ поменял панель прибора с Иранской на свою Нижегородскую, пришлось менять и печку на новую, фирмы Санден. Отопитель отличался от своего предшественника кардинально. Он стал уже заслончатый и воздух в салон стал уже подаваться теплым. В моторчике стал употребляться не сопротивление, а блок регулировки скорости с использованием микросхем. Радиатор был уже из алюминия, служил долго.

Прошло четыре года и с заменой приборной панели вышла и новая система отопления Корейской фирмы. Первый экземляр был самый простой со встроенным кондиционером и радиатором отопителя.

Основные работы

Установка дополнительного источника тепла

Прежде чем установить отопитель НАМИ-4 либо иную модель, демонтируется старая печка. При возможности существующая система отопления дорабатывается за счет обдува боковых стекол.

Для этого применяется тройник, гибкая проводка, сверла. Первоначально в торпеде потребуется сделать отверстия, установив в них боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ Хантер или УАЗ 469 устанавливается отопитель НАМИ-4 в качестве дополнительной печи, тогда подключается он следующим образом:

1. Параллельно: блок мотора — электрическая помпа — тройник — шаровые краники — радиаторы печек — тройник — помпа мотора. Нужно учесть, что у каждого радиатора своя теплоотдача и проходимость. По завершении демонтажных работ подстраивается проход тосола с помощью краников через отопитель. Этот шаг позволит им дуть в одном направлении.
2. Последовательно: блок мотора — электрическая помпа — радиатор печки — радиатор отопителя — помпа двигателя.

При проведении тюнинга нужно помнить, что электрическая помпа эффективнее работает, когда тосол оказывает на нее сильное давление. Поэтому устанавливать первый элемент нужно после блока мотора. Для лучшего обогрева горячий тосол должен заходить вверх радиатора, а оставшаяся жидкость должна выходить снизу. Объясняется это изменением плотности вещества.

Другим эффективным методом обогрева салона УАЗ 469 является тюнинг системы охлаждения. Ее работа устроена так, что в радиатор отопителя практически не попадает охлаждающая горячая жидкость. Для этого устанавливается электрическая дополнительная помпа. Первоначально она разбирается. Вместо саморезов используются винты. Такой тюнинг позволит избавиться от течи.

Устанавливается новая конструкция до либо после печки. Помпа фиксируется к кузову УАЗ Хантер 2-мя саморезами. С электрической точки зрения это устройство будет работать с момента подачи напряжения. Одновременно клапан перекроет магистраль. Автомеханики рекомендуют управлять современной отопительной системой с помощью 2-х переключателей:

• 1-й отвечает за включение клапана и подачу напряжения;
• 2-й включает помпу.

Зима уже не за горами, пора задуматься об отоплении салона. Вот основные проблемы зимой на уазике: 1 Основная печка дует холодным(или чуть тёплым) воздухом 2 Поток воздуха из основной печки очень слабый 3 Двигатель долго прогревается до рабочей температуры А также я задумался: 4 а как же правильно подключить вторую печку.

Начнём по порядку:1) Основная печка дует холодным(или чуть тёплым) воздухом. Причин здесь не много: во-первых: ну если радиатор печки у вас не забит разными герметиками, то возможно воздух в радиаторе печки, очень частое явление, лечится поднятием основного радиатора(я сделал именно так), опусканием радиатора печки(ну или всей печки целиком), внедрением в систему нормального расширительного бочка(например как на газ 3110), впайкой доп штуцера на радиатор печки со стороны водителя во-вторых: плохая циркуляция охлаждающей жидкости через печку(лечится увеличением внутренних диаметров штуцеров + рессорной втулкой от волги в патрубке малого круга, или электро-помпа от газели)

Тюнинг систем охлаждения автомобилей

Капитальный ремонт двигателя	3 цил.	4 цил.	5 цил.	6 цил.	8 цил.
Легковой (бензин)	1 p	40 000 p	—	—	—
Микроавтобус (бензин)	—	50 000 p	—	—	—
Внедорожник (бензин)	—	60 000 p	—	—	—

Ремонт ГБЦ, рядные моторы	3 цил. 6 кл.	3 цил. 12 кл.	4 цил. 8 кл.	4 цил. 12 кл.	4 цил. 16 кл.	4 цил. 20 кл.	5 цил. 10 кл.	5 цил. 20 кл.	6 цил. 12 кл.	6 цил. 24 кл.
Обработка седла клапана	—	2 p	—	—	—	—	—	—	—	—

Ремонт ГБЦ, V-образные моторы	V6 12 кл.	V6 24 кл.	V6 30 кл.	VR6 12 кл.	VR6 24 кл.	V8 16 кл.	V8 32 кл.	V8 40 кл.
Обработка седла клапана	—	2 p	3 p	—	—	—	—	—

Ремонт двигателя	Отечественные автомобили	Иномарки малый класс	Иномарки средний класс	Внедорожники	Микроавтобусы
Чистка форсунок (промывка «инжектора»)	1 800 p	1 800 p	1 800 p	1 800 p	1 800 p
Температуры охлаждающей жидкости	—	800 p	800 p	1 000 p	1 000 p
Замена воздушного фильтра	200 p	200 p	200 p	200 p	200 p
Замена свечей	400 p	500 p	500 p	1 500 p	2 000 p
Замена, регулировка, промывка дроссельного патрубка	400 p	500 p	600 p	700 p	700 p
Замена ремня или цепи ГРМ	1 000 p	3 500 p	4 500 p	5 000 p	5 000 p
Замена водяного насоса	800 p	1 000 p	1 000 p	1 500 p	1 500 p
Замена масла в двигателе	500 p	500 p	500 p	600 p	700 p
Промывка двигателя	500 p	500 p	500 p	600 p	700 p
Замена радиатора двигателя	1 000 p	1 500 p	1 500 p	2 000 p	2 000 p
Замена глушителя	500 p	700 p	700 p	1 000 p	1 000 p
Замена стартера	500 p	650 p	650 p	1 000 p	1 200 p
Замена генератора	1 000 p	1 000 p	1 000 p	1 000 p	1 000 p
Замена охлаждающей жидкости	800 p	800 p	800 p	1 000 p	1 000 p
Замена двигателя в сборе	4 000 p	6 500 p	6 500 p	10 000 p	10 000 p
Регулировка клапанов	1 000 p	—	—	—	—
Установка защиты картера	150 p	150 p	150 p	150 p	150 p

При форсировании двигателя, а именно при увеличении его рабочего объема, установленные параметры системы охлаждения перестают справляться с выделением тепла от нагревающихся деталей. Поэтому требуется введение вспомогательных мер для увеличения эффективности системы охлаждения, то есть рекомендуется проведение тюнинга системы охлаждения. Кроме того, рекомендуется повышение эффективности системы охлаждения при планировании установки кондиционера, так как при этом происходит значительное возрастание температуры в подкапотном пространстве. При низком отводе тепла возможно выгорание масла, ухудшение смазки, перегрев деталей мотора. В этих случаях необходим тюнинг системы охлаждения, так как это в большинстве случаев влечет за собой различные неисправности и некорректную работу агрегатов. Также нежелательно чрезмерное охлаждение двигателя. Основные причины поломок в работе системы охлаждения:

• Изменение нагрузки на мотор и соответственно, изменение количества рассеиваемого тепла двигателем.
• Повышение или снижение температуры воздуха, в результате чего в радиаторе наблюдается изменение скорости охлаждения жидкости.
• Изменение нагрузки на двигатель, и как следствие – изменение температуры в подкапотном пространстве как результат работы дополнительных агрегатов.
• Изменение порядка работы радиатора охлаждения как результат изменения скорости автомобиля.
• Поглощение дополнительного тепла различными системами автомобиля, которые работают в контуре системы охлаждения (газовые испарители, радиатор отопителя и т.д.).

Значительное влияние на функционирование системы охлаждения оказывает также водяной насос, радиатор и вентилятор охлаждения мотора.

Водяной насос

При применении гильз цилиндров большего диаметра в стандартном блоке при проверке уровня охлаждающей жидкости довольно часто наблюдается уменьшение ее объема. В данном случае стоит изменить скорость его притока путем повышения числа оборотов водяного насоса вследствие установки шкива сравнительно меньшего диаметра.

Радиатор

При протекании охлаждающей жидкости по водяной системе мотора непосредственно в окружающую среду, выделение поглощенного тепла обеспечивается радиатором. Поэтому целесообразно произвести тюнинг радиатора, установив при этом радиатор повышенной производительности.

Вентилятор охлаждения мотора

Вентилятор охлаждения двигателя используется при низкой скорости обтекания радиатора встречным воздушным потоком, а также при буксовании, движении с повышенными нагрузками и движении на низких скоростях. В форсированных двигателях и при установке автокондиционеров рекомендуется применение более мощного вентилятора охлаждения радиатора.

Особенности строения

УАЗ Патриот оснащается системой отопления жидкостного типа, представляющую собой часть системы охлаждения двигателя. Основная роль обогрева уделяется радиатору печки, который размещается в специальном пластиковом корпусе, располагающемся под центральной консолью. Система отопления и охлаждения двигателя соединены между собой с помощью резиновых шлангов, а разделяются они краном и заслонками. Ниже приведена общая схема строения отопления салона.

Вот так схематически выглядит процесс циркуляции охлаждающей жидкости в системе отопления внедорожника. Показаны теплообменники отопителей, из которых выведены по две трубки. Одна трубка является подводящей, через которую и поступает нагретый антифриз от двигателя. Этот антифриз проходит через радиатор отопителя и тем самым осуществляет его прогревание. Печка представляет собой не только теплообменник, но и центробежный вентилятор, работающий в нескольких различных режимах. С помощью вентилятора происходит нагнетание воздуха через радиатор, его нагрев, и далее поступление в салон посредством специальных воздуховодов. Охлажденная жидкость из радиатора отопителя поступает обратно в систему охлаждения двигателя посредством специального выводящего шланга.

В конструкции отопителя предусмотрена установка крана, с помощью которого осуществляется перекрытие подачи горячего воздуха к радиатору печки, а, значит, и в салон внедорожника Ульяновского производства. Ведь использование печки в летнее время не актуально, поэтому система охлаждения двигателя разделена специальным краном отопителя.

Воздуховоды и блок управления отопителем

В конструкции отопителя устанавливается электронасос, который предназначен для скорейшего прогона ОЖ по системе охлаждения ДВС. В таком случае, уже буквально через 2-3 минуты после старта мотора, осуществляется подача теплого воздуха в салон. Такая система отопления является наилучшим приспособлением, но имеющее так же и свои недостатки. Точнее, недостаток только один – это невозможность обогревания при заглушенном двигателе, что вызывает необходимость периодически запускать мотор, для прогрева интерьера кузова.

Автомобили Ульяновского производства УАЗ 3163 до 2012 года выпуска оснащены одним обогревателем, но в зависимости от комплектации могут иметь две печки. Ниже представлено схематичное изображение конструктивных особенностей такого агрегата.

Вторая печка располагается чаще всего под одним из передних сидений или между ними. Дополнительный обогреватель позволяет доставить теплый воздух не только для переднего пассажира и водителя, но и для пассажиров, сидящих сзади. Наличие двух отопителей не напрасно, ведь УАЗ Патриот имеет внушительный объем салона, прогреть который с помощью одного отопителя проблематично. Поэтому большинство владельцев внедорожника осуществляют установку дополнительного отопителя своими руками.

Схема обогрева и вентиляции

Итак, мы рассмотрели принцип работы обогревателя на УАЗ Патриот. Теперь рассмотрим, как осуществляется поступление теплого и холодного воздуха в салон авто. Для этого можно воспользоваться схемой, на которой изображены все основные конструктивные элементы рассматриваемого устройства.

Примерный путь воздушных потоков

Под номером 1 изображен нагнетающий вентилятор, с помощью которого холодный воздух поступает в систему отопителя. Если кран подачи открыт и ОЖ циркулирует по системе, то радиатор 7 нагревается. Воздух, нагнетаемый вентилятором, проходя сквозь него, прогревается и поступает посредством воздуховодов в салон автомобиля.

Рекомендуем: Замена салонного фильтра Renault Fluence своими руками: инструкции с фото

Под номером 4 показана заслонка, с помощью которой осуществляется перекрытие воздуховода для обогрева ног. В конструкции рассматриваемого устройства имеется и специальная заслонка 8, с помощью которой происходит перекрытие воздуховода к камере с радиатором. Таким образом, воздух, нагнетаемый вентилятором, сразу поступает к воздуховодам. Заслонка 8 на авто представлена в виде регулятора на центральной консоли. Ниже на фото данный регулятор находится слева.

Подводя итог, следует отметить, что отопитель салона представляет собой сеть, состоящую из важных устройств. При выходе из строя одного из составляющих конструкции обогрева, нарушается функционирование печки. В таком случае, потребуется отыскать неисправность и устранить ее, что довольно несложно сделать самостоятельно. Но о видах неисправностей отопления внедорожника и замене составляющих деталей, можно подробнее узнать из данного сайта.

Установка

Если вы решили самостоятельно, то, прежде всего, вам необходимо определить место установки. Его можно определить либо под пассажирским сиденьем, либо между передними сиденьями (штатная печка устанавливается именно между водительским и пассажирским сиденьем). Далее, нужно приобрести всё необходимое (шланги, хомуты, болты и др.). Когда всё приобретено, можно начинать. Предлагаем вам подробную инструкцию по установке печки своими силами:

1. Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
2. Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
3. Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для ), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

• при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
• если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

1. Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
2. Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
3. Затем нужно подключить электропитание к новому агрегату. Для этого:

• отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
• найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
• для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

1. Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при жидкости потребуется больше) и удалить из системы весь воздух.
2. Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
3. Далее, следует вернуть все демонтированные части на место.

На этом установку отопителя салона УАЗ Патриот можно считать завершённой. Нелишним будет упомянуть о тех минусах, которые могут возникнуть после установки:

• появление дополнительного ;
• двигатель за счёт большего количества ОЖ будет прогреваться немного медленнее обычного.

А в остальном можно только наслаждаться теплом и уютом, который привнесёт новая печка. Если все вышеперечисленные минусы вас не пугают, то можно поставить её самому. Также этот агрегат будет хорошим подспорьем в тот момент, когда выйдет из строя основная печка.

Просторный и объёмный салон – одно из главных преимуществ автомобиля УАЗ Патриот. Большое количество свободного места внутри машины особенно выручает, когда возникает необходимость в перевозке крупногабаритных вещей. Кроме всего прочего, возможность свободного расположения пассажиров на задних сиденьях также приносит свою плюсы во время путешествия или выезда большой компанией на отдых.

Внедорожник оснащен штатным отопителем салона, который достаточно неплохо справляется со своими обязанностями. Но, когда температура на улице достигает -10 и более градусов мороза, мощности печки начинает не хватать. Чтобы создать внутри автомобиля комфортные условия, пока за бортом гуляет мороз, большинство владельцев автомобиля устанавливают дополнительный отопитель салона UAZ-3163.

Объем системы охлаждения и прочие характеристики

Объем системы зависит от конструкции основного теплообменника. При использовании устройства трубчато-ленточного типа необходимо 12 л антифриза, в случае применения радиатора горизонтального типа емкость увеличивается на 2 л. Слив жидкости при обслуживании осуществляется через краны на основном радиаторе и блоке цилиндров, но при замене часть антифриза остается в рубашке, в подставленные резервуары выливается до 8 л раствора.

• температура начала открытия клапана термостата – 70°С;
• температура полного открытия канала “большого круга” – +80…+84°С;
• срок службы антифриза – 60 тыс. км пробега или 3 года;
• допустимая температура двигателя – +87…+103°С.

Отопление и вентиляция УАЗ Патриот 3163

Рис. 1.9. Система отопления и вентиляции: 1 – боковые сопла; 2 – сопла обдува ветрового стекла; 3 – центральные сопла; 4 – блок управления системой отопления и вентиляции салона; 5 – сопла обдува ног водителя и переднего пассажира

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом справа и снабженный фильтром улавливания пыли, который очищает воздух от пыли, копоти, пыльцы растений и пр. Воздух, поступающий в салон через воздухозаборник, проходит через отопители, установленные в панели приборов (рис. 1.9) и между передними сиденьями (рис. 1.10). В зависимости от положения рукояток регуляторов блока управления отоплением и вентиляцией в салон автомобиля поступает либо подогретый, либо холодный воздух.

Направление потока воздуха через центральные и боковые сопла можно изменять поворотом решетки (в вертикальном направлении) и створок (в горизонтальном направлении).

Направление потока воздуха через сопла заднего отопителя регулируется соответствующими соплами.

Для обеспечения во время движения подачи воздуха в салон и увеличения интенсивности его подачи, а также для подачи воздуха на неподвижном автомобиле рукояткой включите один из четырех режимов работы вентилятора воздухонагнетателя основного отопителя…

…и один из двух режимов работы вентилятора воздухонагнетателя дополнительного отопителя.

Для изменения направления подачи воздуха, вращая по часовой стрелке рукоятку регулятора распределения потоков воздуха…

…выберите один из следующих вариантов:

1 – подача воздуха в нижнюю часть салона (через нижние сопла корпуса отопителя);

2 – подача воздуха на ветровое и боковые стекла (через сопла обдува стекол), в верхнюю и нижнюю части салона;

3 – подача воздуха к соплам обдува ветрового и боковых стекол;

4 – подача воздуха на ветровое и боковые стекла (через сопла обдува стекол) и в верхнюю часть салона;

5 – подача воздуха в верхнюю часть салона.

Для изменения температуры поступающего в салон воздуха вращайте рукоятку регулятора температуры.

В зависимости от различных комбинаций включения регуляторов блока управления система отопления и вентиляции работает в следующих основных режимах:

– максимальный режим охлаждения. Используется в жаркую погоду и после продолжительной стоянки на солнце для быстрого охлаждения воздуха в салоне. В этом случае перед включением вентиляции для удаления теплого воздуха ненадолго откройте окна;

– нормальный режим охлаждения. Используется при поездках по городу и за его чертой при умеренно теплой погоде;

– режим вентиляции. Используется в межсезонье, для которого характерны пониженная температура и недостаток солнечного света;

– максимальный режим отопления. Используется при очень низкой температуре окружающей среды и для быстрого прогрева воздуха в салоне после длительной стоянки;

– нормальный режим отопления. Используется в холодное время года для поддержания оптимальной температуры воздуха в салоне после его интенсивного прогрева в максимальном режиме отопления;

– режим обдува ветрового стекла и стекол передних дверей. Используется для быстрого устранения запотевания стекол при повышенной влажности воздуха.

Для того чтобы стекла не запотевали в дождливую погоду, включите режим их обдува при включенном отопителе, так как разница значений температуры поверхности стекла и подаваемого воздуха может вызвать конденсацию влаги.

Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на максимальную скорость.

Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.

Видео про «Отопление и вентиляция» для УАЗ 3163

Источник

Как самостоятельно подключить вторую печку на УАЗ Патриот

Если вы решились на монтаж дополнительного отопителя, испробовав все доступные способы повысить эффективность обогрева салона, один из первых вопросов, на которые нужно получить ответ – какой схемы подключения придерживаться: последовательной или параллельной. Среди специалистов преобладает мнение, что параллельное подключение следует считать более предпочтительным, и вот почему:

Главным недостатком последовательной схемы подключения дополнительной печки на УАЗ Патриот можно назвать невозможность отключения одной из печек. Если водителю – жарко, ему придётся терпеть, иначе задние пассажиры будут чувствовать себя во время поездки вне зоны комфорта. Но следует учесть, что пересушенный воздух таит в себе не меньше опасностей для организма, чем увлажнённый.

Теперь немного поговорим о месте установки второго отопителя. Хотя в принципе вариантов множество, обычно выбирают два: под одним из передних сидений или между ними. Выбор зависит от конструкции устанавливаемой печки. Большинство моделей рассчитано на установку под сиденье, но при выборе необходимо также удостовериться, что размеры отопителя (радиатора или радиатора в сборе с вентилятором) будут вас устраивать.

Функционирование и подключение

Если вы решились установить доп отопление в салон УАЗа, то следует знать, что подключать печки следует параллельно. Параллельное подключение основной и вспомогательной печки имеет следующие преимущества:

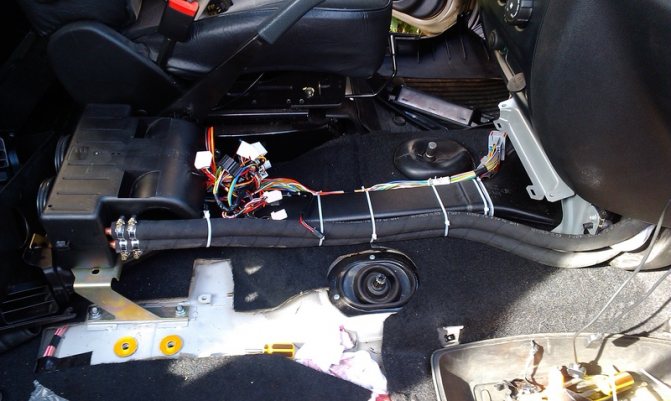

Протяжка шлангов по салону

Использование еще одного отопителя имеет множество положительных моментов, а главное – обеспечивает комфорт в салоне в холодное время года.

При последовательной установке отопителей, в итоге получаем один недостаток – невозможность отключить одну из печек. Когда в салоне становится жарко, конечно же, следует отключить отопление, так как пересушивание воздуха опасно для организма.

Расположить доп печку рекомендуется в следующих местах: между передними сидениями; под передними сидениями. Все зависит от модели отопителя, который вы выберете для своего автомобиля УАЗ Патриот

Моделей “подседельных” отопителей в салон автомобиля множество, но важно учитывать не только производительность устройства, но и размеры

Таким образом, на внедорожник УАЗ Патриот можно установить обычный радиатор, который, возможно, у кого завалялся в гараже или же специальный отопитель со встроенным вентилятором. Рассмотрим особенности установки изделия.

Особенности монтажа

Установка доп обогревателя на внедорожник осуществляется поэтапно:

В доп отопителе будет циркулировать тосол, который нагнетается штатной помпой. При желании, для обеспечения большей продуктивности, можно установить и дополнительную помпу. На этом установка завершена и следует рассмотреть некоторые минусы такового оборудования.

Немного о минусах

Конечно, основным предназначением доп отопителя является обеспечение комфорта в салоне за счет поддержания температуры не ниже 18 градусов при сильных морозах. Но, установив новое оборудование, возникают такие отрицательные моменты:

Еще одним недостатком является стоимость оборудования. Специальная доп печка, предназначенная для установки под сидением, обойдется в приличную сумму, поэтому не каждый готов пойти на такие растраты. Многие умельцы начинают изобретать обогреватели самостоятельно, но это является не всегда безопасным.

Таким образом, подводя итог, следует заметить, что прежде, чем решиться на установку доп печки, необходимо взвесить все плюсы и минусы

Но самое важное, что нужно учитывать – это регион проживания. В установке такого оборудования нуждаются жители северных и средних регионов

Выбор дополнительного отопителя салона

Печка УАЗ Патриот достаточно надёжна, но порой случаются ситуации, когда устройство отказывается правильно функционировать. Если поломка произойдёт во время дальней поездки, то водитель и пассажиры окажутся в неблагоприятных условиях

Вот почему так важно устанавливаться вспомогательную печку. Устройство не только обогреет объёмный салон УАЗ Патриот до нужной температуры, но и станет выходом из критической ситуации

Какое устройство выбрать в качестве дополнительного источника обогрева? Желательно устанавливать «родной» отопитель UAZ-3163 из более дорогих комплектаций. Существенной разницы в том, новая печка или купленная на вторичном рынке, нет. Главное, чтобы устройство работало и, было в надлежащем состоянии. Вспомогательный источник обогрева должен включать в себя радиатор и с вентилятором на 12В.

Произвести монтаж можно в специализированном сервисе или же провести всю работу самостоятельно. Установка второго отопителя не требует наличия специфических знаний и не отнимает большого количества времени.

Перед самостоятельной установкой всех комплектующих необходимо первым делом распределить работу по этапам, которая включает в себя:

• Выбор оптимального места для дополнительного устройства обогрева салона;
• Осуществить разгерметизацию системы путем слития тосола в заранее подготовленную емкость;
• Подключить дополнительную печку к системе охлаждения двигателя.

Выбрать подходящее место в салоне Патриота для второй печки не составит труда. Можно расположить её между передними сиденьями или под пассажирскими креслами. Как еще один из вариантов – установить под передними сиденьями. Места хватает, поэтому все сводится к личным предпочтениям самого владельца авто.

Почему «родной» отопитель из дорогих комплектаций подходит лучшим образом? Всё дело в том, что врезать в общую систему такое устройство намного проще. При этом подключение к системе возможно параллельным способом. При линейном подсоединении в процессе эксплуатации всплывет один существенный минус: если в салоне станет слишком жарко, отключить один из отопителей не получится.

Правда, приобрести устройство от Патриота в комплектации Лимитед сегодня достаточно проблематично и возможно только на «разборке». Но есть и другой вариант подключения к системе: вывести шланги под капот и через тройник подключить к основной магистрали. Для этого необходимо:

1. Провести вспомогательные магистрали в салоне автомобиля путем прокладывания их под обивкой, попутно закрепляя пластиковым заклепками.
2. Подключить все шланги к дополнительному отопителю салона с помощью хомутов.
3. Подвести питание: отсоединить клеммы аккумулятора, обнаружить в проводке свободный разъём и подключиться.
4. Удалить из системы воздух и заполнить систему охлаждения жидкостью.
5. Прежде чем приступать к эксплуатации нового оборудования необходимо проверить все соединения и убедиться в отсутствии протекания жидкости.
6. Установить демонтированные элементы на исходное место.
