Замена электродвигателя вентилятора отопителя с крыльчаткой

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

• отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
• недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
• скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

Какой радиатор отопления выбрать?

Основным источником тепла в салоне автомобиля является радиатор, который современными производителями выпускаются из двух материалов — это медь или латунь, и алюминий. Какой радиатор печки лучше — медный или алюминиевый на ВАЗ 2110 – 2112, предстоит выяснить, так как от этого выбора зависит не только эффективность работы отопителя, но и комфортное управление автомобилем в зимнее время.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки. Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам.

Плюсы медных радиаторов печки Ваз 2110 – 2112

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки). Весь радиатор целиком изготавливается из без применения пластмассы.
3. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.

Замена радиатора печки на ВАЗ 2110 и 2112. Когда ресурс исчерпан

• Старый образец (до 2003 года);
• Новый образец (с 2003 года).

• Снимаем резиновый уплотнитель с ветровой накладки;
• Откручиваются крепления, и извлекается жабо;
• Демонтируем накладку ветровика. Для этого, откручиваются гайки с винтами, расположенные по ее краям;
• С омывателя переднего стекла снимается шланг. Его следует отодвинуть в сторону, иначе он будет мешать в дальнейшей работе;
• Откручивают крепления дворников;
• Окончательно снимается накладка (ветровик);
• С корпуса печки снимают металлические зажимы. Внимательно их рассматривают, если на них видна коррозия, то нужно их сменить новыми;
• Снимается фильтр в салоне, крепящийся к отопительному радиатору на винтах;Отключают вентилятор. Для этого скидывают плюсовой разъем, и откручивают гайку с минусовой клеммы (на кузове);
• Выкручивают 3 винта, крепящих крышку печки;
• Ослабляем хомуты шлангов. Извлекаем радиатор.

Работы по замене вентилятора в салоне

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
Отопительные шланги отсоединяются

На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами
Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку. Лучше купить новый электродвигатель.

Примечание! Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя. Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов. После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола

После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок. Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Всем привет ))) Накрылся вчера моторчик печки, утром завел машину, включил вент, а он на 4 скорости дует как на 1 и пахнет паленым … решил не мучать его, открыл окна и поехал на работу . Нашел на работе старый моторчик вентилятора от приоры . закинул себе в машину, купил два 609 подшипника, щетки не нашел ((( Ну и в ночь разобрал

Проблемы с предохранителем

Есть несколько основных причин неисправности вентилятора печки, находящегося в противоположной стороне от радиатора. Одна из них – выход из строя предохранителя. Заменить эту деталь легко. Чтобы поломка не повторилась, необходимо найти проблему в цепи питания нескольких систем автомобиля. Сам элемент находится в монтажной коробке подкапотного пространства ВАЗ-2110. Перед заменой его нужно проверить при помощи мультиметра: подсоедините щупы прибора к контактам предохранителя и в тестовом режиме проведите проверку. Если мультитестер показывает «0», вам необходимо заменить элемент – он вышел из строя.

Предохранитель, располагающийся в ВАЗ-2110 на месте F-7, имеет силу тока 30 А. Он отвечает за работу нескольких узлов:

• обогрев задних стекол и зеркал;
• вентилятор печки;
• освещение вещевого ящика в салоне;
• омыватель фар;
• прикуриватель.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Рекомендуем: 5 признаков того, что пора менять топливный фильтр

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Как сделать разварки своими руками?

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Замена Вентилятора Печки Ваз 2110 Нового Образца

Заменить ВАЗ 2110 быстро и качественно печной вентилятор

У вашего обогревателя есть проблемы. он издает шум, перемалывает, нерегулярно подает теплый воздух, поэтому пребывание в автомобиле зимой на морозе нельзя назвать комфортным. Хуже того, у мотора нет знака «жизни». Итак, замена ВАЗ печной вентилятор 2110 год стал насущной необходимостью.

ВАЗ 2110 с вентилятором

Причины неисправности

Может быть много нюансов, что мотор отопителя начал плохо работать. Среди них есть два основных, с которыми может помочь небольшой, а не полный ремонт. замена вентилятора. Коллекционные щетки вполне пригодны для носки. Сами щетки, в свою очередь, могут «кусать» медные рейки на коллекторе, из-за чего он не хочет работать, мотор отопителя «отключается».

Хотя редкие, латунные втулки обычных подшипников могут скрипеть или шипеть. Ремонтные работы производятся с применением обычной смазки, хотя обычно это помогает на короткое время, рано или поздно необходимо будет заменить двигатель. Так что если вам все еще нужно туда добраться печной вентилятор, полная замена может быть лучшим решением. Кроме того, это экономит ваше время.

READ Как Намотать Пробег На Гранте

Выбор модели

Даже если ваш ВАЗ 2110 имеет более старый тип двигателя (выпущенный до 2004 года), вы, конечно, можете найти «родной» вентилятор. Но вполне возможно поставить мотор вместо новый образец. это больше чем прежде с тремя болтами. И его стоимость не так высока.

Видео обзор замены

вентилятор отопителяновая модель ваз 2110 Сделай сам.

Замена двигателя отопителя ВАЗ 2110

В этом случае воздуходувка снимается. печи нового образца

, который установлен.

Кстати, новый духовой вентилятор ВАЗ 2110 подходит даже для некоторых моделей Nissan с небольшими изменениями. То, что часто используют владельцы этого автомобиля, выставляя во время ремонта, как минимум, втрое дешевле мотор в своей иномарке.

Подготовка к замене

Если у вас есть хотя бы небольшой навык работы с ключами и отвертками, замена печного мотора будет полным ремонтом.

Чтобы попасть в печку мотора на ВАЗ 2110, необходимо сначала открыть капот, снять клемму аккумулятора «-».

Теперь, фактически, мы удаляем сам движок, который не работает должным образом или вообще не работает:

1. Щетки стеклоочистителя должны быть удалены. Для этого снимите и снимите резиновые колпачки, возьмите ключ до 10, открутить гайки, удалить кисти;
2. Снимаем декоративные заглушки (здесь есть полезная шлицевая отвертка), откручиваем винты, на которых крепится трение, затем еще пару гаек по краям (гаечный ключ на 10), снимаем кожух;
3. Снимая резиновый компрессор, откручиваем винты крепления крышки моторного отсека;
4. Теперь. снимите шланг, который подает омывающую жидкость к форсункам;
5. Самая сложная задача. добраться до правого щитка моторного отсека, чтобы снять его. Он имеет две гайки внизу (также с торцевым ключом на 10). Казалось бы, легко открутить, но это уже мучительно неудобно. Хотя есть и положительный момент. эти гайки не нужно полностью откручивать. щит можно вытащить за несколько оборотов;
6. Перед отсоединением этого щитка снимите хомуты со шланга, идущего к вакуумному усилителю усилителя тормозов;
7. С обложки Салонный фильтр откручиваем винты (4 штуки) и снимаем его;
8. Мотор отопителя уже появился. Блок двигателя отопителя и блок резисторов должны быть отключены;
9. Теперь вы можете растянуть левую сторону варочной панели, а вместе с ней и мотор вентилятора;
10. Стало возможным замена вентилятор отопителя;
11. Сборка осуществляется в том же порядке, только с точностью до наоборот.

READ Какую Жидкость Заливать В Гур Тойота

В первый раз будьте готовы к тому, что вам понадобится пара часов, чтобы заменить двигатель ВАЗ 2110 (ремонт).

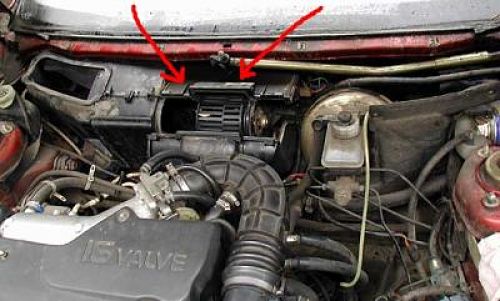

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

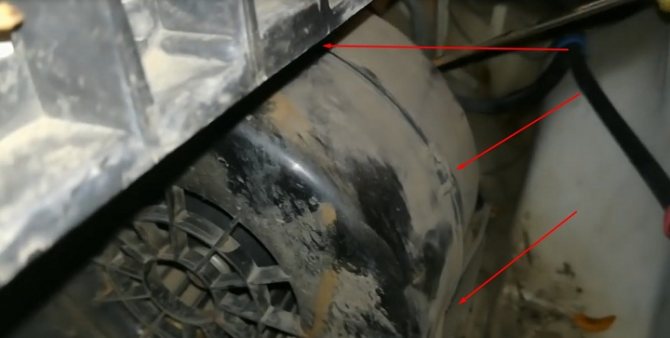

Защитный кожух с мотора снят, виден вентилятор

1. Откройте капот и отключите минусовую клемму АКБ.
2. За моторным щитом открутите четыре винта крепления кожуха вентилятора и снимите его. Винты под крестовую отвертку.

После демонтажа кожуха отверните два винта, которые удерживают корпус вентилятора.

С помощью шлицевой отвертки откройте защелки и разделите пластиковый корпус вентилятора на две половины.

Разъедините клемму питания моторчика печки (расположена она над педалью газа).

Открутите гайку под ключ на десять и снимите клемму массы моторчика печки (клемма располагается над педалью газа).

После того как скинули провода демонтируйте вентилятор вместе с моторчиком.

Выкрутите два винта и появится возможность снять пластиковых кожух.

После выполнения вышеперечисленных операций вентилятор с моторчиком свободен. Берем новый вентилятор и производим обратную сборку.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата.  Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

Печка выпускает холодный воздух

Первое, что необходимо сделать – это определить причину поломки. Это поможет найти пути ее решения. Но их достаточно много, поэтому давайте разберем самые популярные.

Одна из часто встречающихся причин заключается в том, что из устройства выходит только холодный воздух. Это первый признак того, что печка работает неправильно. Причина кроется в том, что поломался температурный датчик салона – он отвечает за то, какие условия в салоне, отвечают ли они тем, которые задал водитель. Если же он выходит из строя, то его показания неправильные. Таким образом, печка получает информацию о том, что в салоне жарко. Поэтому будет производить холодный воздух, чтобы сделать условия более комфортными.

Устранить данную поломку просто. Необходимо выполнить несколько действий. Для начала снять плафон путем его раскручивания. Потом установить новый датчик и проверить его на исправность.

Также причиной того, что из печки выходит холодный воздух, может стать поломка моторедуктора. Чтобы ее определить, необходимо сначала проверить на исправность температурный датчик. Если с последним все в порядке, то явно проблема кроется в моторедукторе. Стоит отметить, что данную деталь, как и предыдущую, отремонтировать невозможно. Единственным путем решения проблемы является замена на новую.

Данный процесс немного сложнее. Заключается он в проведении следующих действий. Сначала снимаются дворники. Потом необходимо открутить болты, которые отвечают за крепление жабо, и убрать его, чтобы не мешал. Таким образом, буден получен доступ к элементу, который вышел из строя.

Потом необходимо снять сам моторедуктор. Для этого выкручивается его крепление. Поможет в этом крестообразная отвертка. Далее следует аккуратно отсоединить все провода. Делать это стоит максимально аккуратно, чтобы ничего не повредить. Только так вы сможете полностью демонтировать поломанную деталь. По такому же принципу, но наоборот, установите новый элемент. При этом следите за тем, чтобы срез детали четко попал в заслонку.

Причины неисправности

Как правило, существует множество причин подобной неисправности, к ним относят:

• засорение шлаками от радиатора печки;
• поломку мотора печки.

Если печной мотор не функционирует, либо не исправны некоторые его скорости, то сначала рекомендуется проверить резистор, который другими словами может называться реостатом печки. Этот элемент в ответе за скорость работы вентилятора. Приобрести такую деталь можно в специализированном магазине, реализующем автозапчасти. Что касается замены, это можно осуществить с помощью мастера или самостоятельно, что не так сложно даже для неопытного специалиста.

Примечание! В случае с ремонтом или заменой радиатора печки, рекомендуется обратиться в автосервис, так как снять радиатор самостоятельно тяжело. Для замены моторчика печки потребуются минимальные знания и детальная инструкция действий.

Существуют неисправности отопителя, которые может легко устранить любой автолюбитель. К примеру, может наблюдаться ситуация, когда через боковые дефлекторы и воздуховод согрева лобового стекла отопительной системы дует холодный воздух, при этом из нижних и центральных воздуховодов поступает горячий поток воздуха. Скорее всего, причина будет заключаться в неудовлетворительной работе заслонки отопителя, которая предназначена для отсекания холодного воздуха. В отдельных случаях она препятствует нормальному прохождению холодного воздуха. Подобные неисправности легче всего выявляются в холодное время года

При подгибе тяги привода заслонки, нужно соблюдать особую осторожность, дабы не нарушить пластиковые детали. К сведению, зимой пластик становится более хрупким

Конечно, не функционирующая печка вызывает много проблем именно в зимний период

Если летом это не столь важно, то зимой будут запотевать окна. Разобраться, в чём заключается причина можно при разборе системы обогрева машины

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.
