Щелевой короб для сабвуфера pride eco 12 с настройкой порта 37 hz

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Из чего можно сделать?

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы;
корпус от светящегося кубика, в котором перегорела подсветка;
колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным);
остатки ламината или паркета – после перестилания пола;
ДСП, материал МДФ, ДВП, натуральное дерево;
для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома;
фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается.

Делаем короб для сабвуфера своими руками: пошаговая инструкция

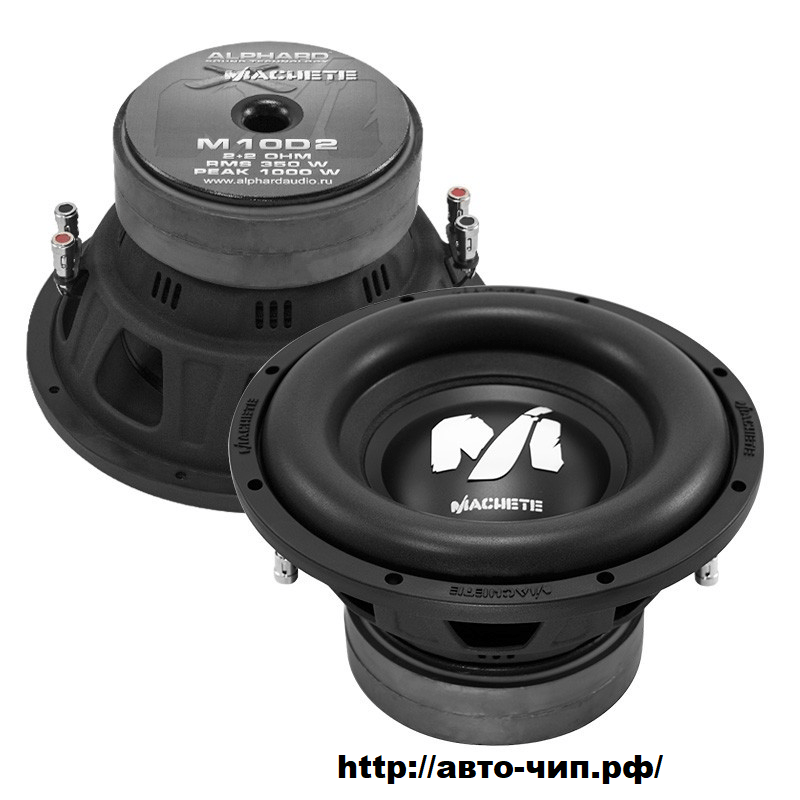

12-ти дюймовый динамик для сабвуфераПеред началом проектирования и сборки короба необходимо определиться с выбором динамика. Рекомендуем остановить свой выбор на 10-12 дюймовых импортных динамиках, так как они наиболее часто используются в автомобильных сабвуферах и лучше всего подходят. Как подобрать динамик для сабвуфера мы подробно рассказывали в предыдущей статье

Конструкция короба также имеет важное значение: от нее зависит качество и громкость звучания низких частот

Какими бывают короба для сабвуфера?

Существует несколько типов ящиков для сабвуфера. От конструкции короба напрямую зависит качество звука, которое Вы получите на выходе. Ниже представлены наиболее популярные типы сабвуферов:

• Закрытый ящик – наиболее простой в изготовлении и проектировке, его название говорит само за себя. Низкочастотный динамик помещается в герметичный деревянный корпус, который улучшает его акустические характеристики. Изготовить сабвуфер в авто с таким корпусом довольно просто, однако он имеет самый низкий КПД.
• Бандпас 4-го порядка – это тип сабвуфера, корпус которого разделен на камеры. Объемы этих камер разные, в одной из них размещен динамик, а во второй – фазоинвертор (воздуховод). Одной из особенностей этого типа сабвуфера является способность конструкции ограничивать частоты, которые воспроизводит диффузор.
• Бандпас 6-го порядка отличается от 4-го порядка наличием еще одного фазоинвертора и еще одной камеры. Есть два типа бандпасов 6-го порядка – первый имеет один фазоинвертор, а второй два (один из них общих для обеих камер). Этот тип короба является наиболее сложным в проектировании, но выдает максимальный КПД.
• Фазоинвертор – сабвуфер со специальной трубкой в корпусе. Она выводит воздух и обеспечивает дополнительное звучание от задней части динамика. По сложности в изготовлении и качеству звучания этот тип нечто среднее между закрытым ящиком и бандпасом.

Узнать стоимость корпуса!

Желая получить наиболее качественное звучание, можно остановить свой выбор на бандпасах. Но конструкция этого типа имеет множество деталей, которые надо тщательно спроектировать и просчитать. Все это можно сделать с помощью специальной программы WinlSD, которая не только определит оптимальный размер и объем сабвуфера, но и создаст его 3D модель, а также просчитает размеры всех деталей.

К сожалению, эта программа требует хотя бы минимальный знаний в этой сфере и рядовому автолюбителю навряд ли удастся сделать все верно с первого раза. Тем более, для того, чтобы программа правильно работала, ей необходимы некоторые параметры динамика, которые также известны не всем. Если Вы не планируете принимать участие в соревнованиях по авто-звуку советуем отбросить бандпасы.

Фазоинвертор будет наиболее оптимальным решением для самодельного сабвуфера. Этот тип короба хорош тем, что трубка (фазоинвертор) позволяет лучше воспроизводить самые низкие частоты. Фактически это дополнительный источник звука, который содействует звучанию сабвуфера и повышает КПД.

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

Внутреннюю обшивку автомобиля;

Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.

Назначение и использование

В определенном контексте данное приспособление можно сравнить со звуковым процессором аналогового типа. Когда понятно назначение, разберемся теперь с конструкцией, принципом работы и расчетами. Предложенное решение особенно востребовано среди автомобилистов, желающих установить на подержаных автомобилях качественный звук, при определенных усилиях он будет не уступать дорогим аудиосистемам.

Итак, в техническом понимании ЧВ короб, что вытекает из названия, представляет собой резонатор. Речь идет о полой конструкции, с помощью которой воспроизводят звуки заданной частоты. Одной из функций резонатора является усиление аудиозвучания. Такое приспособление в машине позволит слушать громкую музыку, обеспечивать музыкальное сопровождение на природе или использовать в коммерческих целях, например, для озвучивания свадеб и гуляний. Наиболее популярным решением является короб к динамику 12 дюймов.

Как рассчитать резонатор к Урал самостоятельно?

Прежде всего, отметим, что основным материалом для выполнения данного аудиоустройства является многослойная влагостойкая фанера. Вход динамика по размеру соответствует выбранной модели. Объем и конструкция будут зависеть от технических задач: особенностей салона, необходимой мощности и других особенностей.

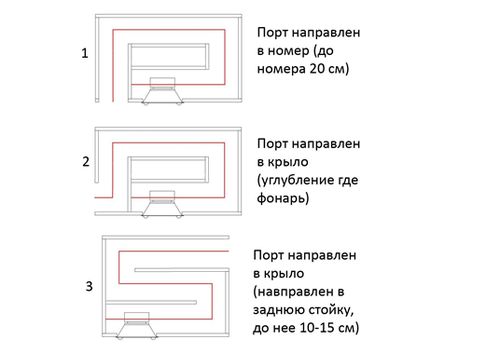

Конструкции в зависимости от направления порта

На рисунке видно, что влияет на конструкцию также направление порта и другие параметры. Иногда водителей после расчетов беспокоит, что габариты очень большие по сравнению с доступным пространством в салоне, поэтому рекомендуют конструкцию, соответствующую данной задаче.

Другие варианты корпуса

На фото показан пример расчет ЧВ короба, но в совокупности учитывается площадь сечения туннеля (например, 10″ или 12″), зависящая от калибра сабвуфера, например, Machete m10d2.

Пример

Используйте программу расчета Quarter Wave Box. Нужно будет только внести параметры динамика и объем короба. В противном случае вам придется сделать чертежи самостоятельно.

Для этого используйте готовые рекомендации – таблицу с размерами сабвуфера на 10, 12 дюймов и других. В ячейках показан объем, который нужно взять за основу для достижения тех или иных аудио-параметров. Также выбирается «настройка» в зависимости от предпочтений владельца машины и частоты. Короб может быть рассчитан на два и более динамика, могут быть разными 10″ или 15″.

Предложенные вариации демонстрируют некоторые решения для организации медиа-системы салона автомобиля, которые доступны для самостоятельного изготовления. Немного усилий, и вы получите в своем автомобиле качественную звуковую систему к вашему новому Machete m10d2 или Урал, учитывающую особенности вашего салона и предпочтения.

Перед тем как начать планирование и постройку короба вам нужно определиться с подбором самого сабуфера. Мы рекомендуем вам сделать выбор в пользу десяти — двенадцати дюймовых сабвуферах, ведь они чаще применяются в постройках коробов и лучше всего к ним подходят. Строение ящика также имеет существенное значение: от него напрямую зависит качество и громкость звучания низких частот. На данный момент есть несколько вариантов коробов для динамика. Главное сделать правильный выбор, ведь от него будет зависть качество звучания.

Как рассчитать объем короба под динамик

• Для динамика размером 8 дюймов (20 см) необходимо 20-33 литров чистого объёма
• Для сабвуфера 10-дюймового (25 см) потребуется – 34-46 литров
• Для 12-дюймового (30 см) сабвуфера – 47-78 литров
• Для динамика размером 15-дюймов (38 см) – 79-120 литров
• И для 18-дюймового динамика (46 см) потребуется 120-170 литров.

Принцип действия

С резонатором, еще одним примером которого является короб под ЧВ, автомобилисты могут быть знакомы в совершенно другой области. Например, используется в качестве функционального элемента глушителя. В данном случае полая конструкция имеет свои особенности и другое назначение.

С технической точки зрения резонатор представляет собой колебательную систему, накапливающую колебания за счет резонанса частот. Обычно конструкция предполагает «работу» с ограниченным набором частотных характеристик. В зависимости от конструкции различаются резонаторы накопительного и мгновенного действия.

Самодельный деревянный короб

Накопительный резонатор накапливает внешнюю энергию за счет снижения частоты внутренних колебаний. В математическом контексте любая конструкция резонатора, частота колебания которого больше частоты колебаний внешнего воздействия, является накопительным. Это происходит независимо от диаметра в 10 или 12 дюймов, но нужно выбирать разный объем.

Мгновенное действие подразумевает соответствие внутренней колебательной силы по периоду внешним колебаниям. Такие резонаторы увеличивают мощность звука за счет теплового поглощения окружающего пространства, смещения частоты на входе по мощности — изменяется за счет увеличения интервала воспроизведения.

Распространенный ЧВ короб имеет прямоугольную форму с перегородками, напоминающими по расположению гусеницу. Внешний вид будет зависеть от динамика и его особенностей, размера – 10″ или 12 дюймов. В настоящий момент можно найти схемы чертежей для любого частотного устройства, и выполнить резонатор без лишних затрат. Отличаться от фирменного будет незначительно.

Можно выполнить резонатор в миниварианте. Такое решение показано на рисунке.

Чертеж ЧВ короба под 12″

Чтобы получить чертежи ЧВ коробов 10, 12 и 15″ можно использовать поисковую систему или нашу базу резонаторов или же программу расчета. Проще всего искать по типу динамику и необходимому объему. Например, короб ЧВ под 12″ может быть реализован в нескольких вариантах, в зависимости от технических особенностей описанных и продемонстрированных ниже.

Самостоятельный ремонт

В случае выхода из строя аудиосистемы может потребоваться ее ремонт своими руками. Причинами такой проблемы бывают:

1. Механические повреждения.
2. Попадание недопустимой звуковой частоты на головку, что приводит к ее перегоранию.
3. Износ диффузора.
4. Поломка громкоговорителя. Провести ремонт динамика можно самостоятельными усилиями, не прибегая к помощи специалистов.

Для начала нужно провести демонтаж головки, соблюдая осторожность и чистоту. В противном случае может произойти повреждение гильзы катушки

Получив доступ к гильзе, нужно размотать старую проводку и определить количество витков в слое и катушке. Чем точнее будут расчеты, тем быстрее и качественнее будет выполнен ремонт. Дальше необходимо оценить показатели диаметра проводов, используя микрометр. Еще для таких целей применяют штангенциркуль, но точность его измерений невысокая.

Отремонтировать пассивный динамик путем перемотки несложно. Для этого подготавливаются полоски бумаги, которые вставляются по кругу в местах корпуса и катушки. При соблюдении правил зазор будет равномерным.

Подготовка

Давайте разберемся как сделать корпус для сабвуфера! Для того, чтобы сделать сабвуфер своими руками вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как  можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга  распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У  черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных  динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

 Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше  сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших  возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия  получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Как правильно собрать корпус для сабвуфера

Корпус для саба своими руками сделать несложно, если точно следовать всем рекомендациям. Самое главное, что требуется закрытому корпусу это герметичность и отсутствие вибраций. Оптимальным материалом для низкочастотной колонки считается многослойная фанера или МДФ. Толщина материала должна быть не менее 18-20 мм. Тонкие стенки будут резонировать и эти вибрационные волны, попадая в салон автомобиля, сильно ухудшат качество воспроизведения низких частот. Важнейшим параметром любого сабвуфера является его объём. Это параметр учитывает внутреннее пространство ящика без объёма, занимаемого динамиком. Соотношения объема корпуса и диаметра громкоговорителя выглядит следующим образом:

• 10 дюймов (25 см) – 15-20 литров
• 12 дюймов (30 см) – 25-35 литров
• 15 дюймов (35 см) – 40-60 литров
• 18 дюймов (46 см) – 70-110 литров

Для того чтобы повысить КПД и улучшить качество звучания, все швы между деревянными стенками должны быть герметизированы. Лучше всего использовать для этой цели силиконовый герметик. Закрытая коробка для сабвуфера, сделанная своимируками, имеет свои несомненные достоинства:

• Простота расчёта объёма
• Легкость в изготовлении
• Небольшие размеры
• Отчётливый и чистый бас

Основных недостатков всего два: низкий КПД, не подходит для прослушивания «тяжёлого» баса. Внутренний объём закрытого сабвуфера можно заполнить синтепоном или ватой. Если объём подсчитан правильно, то этого делать не обязательно. Рекомендуется послушать работу сабвуфера, как с наполнителем, так и без него и выбрать лучший вариант. При разной температуре воздуха давление внутри закрытого объема меняется и для его выравнивания в корпусе сабвуфера иногда оставляют маленькое отверстие не более 1,5-2,0 мм.

Короба для сабвуфера: виды и отличия

Итак, определившись с динамиком для саба (обычно это 10-12 дюймовые динамики известных производителей), можно переходить к коробу

Обратите внимание, конструкция короба под саб определяет громкость и качество звучания низких частот. Если просто, неправильно спроектированный короб может «задушить» качественный и мощный сабвуферный НЧ-динамик

Прежде всего, важно понимать, что существует несколько типов ящиков для сабвуфера (короб саба, корпус саба и т.д.). Если просто, можно выделить:

• закрытый корпус саба;
• бандпас;
• фазоинвертор;

Если рассматривать бандпас, в этом случае может быть бандпас 4-го или 6-го порядка. В первом случае, данный тип сабвуфера имеет корпус, который разделен на камеры разного объема. В одной камере стоит сам динамик, а другая получает фазоинвертор, он же воздуховод. Сабвуфер такого типа получает способность несколько ограничивать частоты, воспроизводимые диффузором.

Фазоинвертор представляет собой сабвуфер, имеющий особую трубку в корпусе. Данная труба отводит воздух, а также способна передать дополнительное звучание, исходящее от задней части НЧ-динамика. Звучит саб в таком корпусе «средне», являясь серединой между закрытым ящиком и бандпасом.

Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм2, но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм2.

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах

Всё, что для этого нужно — желание, внимание и терпения

Особенности самодельных моделей

Если вы хотите, чтобы соседи вам позавидовали лишь потому, что у вас сверхмощная полу- или профессиональная акустика, то имеет смысл доукомплектовать свои основные стереоколонки мощным сабвуфером, превосходящим их в десятки раз. Особенность низких частот в том, что, в отличие от средних и высоких, они не подвергаются стереоозвучиванию. Значит, и изготавливать две широкополосные колонки, в которых низкочастотные динамики – отдельные, смысла нет.

Остальные расходники по сравнению с ними стоят копейки

Уделив особое внимание качеству, пользователь реально соберёт своими руками колонки, служащие десятки лет без особых проблем. В основном стареют лишь полупроводниковые радиоэлементы (диоды, транзисторы, микросхемы). Практически неограниченная фантазия в дизайне позволит сделать любую колонку – кубовую, «параллелепипед», любой другой многогранник

Круглые колонки – цилиндрические, яйцевидные, также пользуются особой популярностью. Из конкретных деталей – например, «яйцо», может обладать четырьмя фазоинверторами, что также имеет значение в плане дизайнерских решений

Практически неограниченная фантазия в дизайне позволит сделать любую колонку – кубовую, «параллелепипед», любой другой многогранник. Круглые колонки – цилиндрические, яйцевидные, также пользуются особой популярностью. Из конкретных деталей – например, «яйцо», может обладать четырьмя фазоинверторами, что также имеет значение в плане дизайнерских решений.
