4 причины прогара клапана в двигателе.

За все время работы в автосервисе я понял, что одной из самых частых неисправностей двигателя является прогар клапана. При возникновении такой неисправности двигатель начинает троить, а на панели приборов загорается лампа индикации неисправностей. Определить прогоревший клапан достаточно просто. Нужно проверить компрессию в двигателе. В том цилиндре, где произошел прогар, она будет занижена.

Но здесь пойдет речь не о том, как определить прогоревший клапан, а о причинах, которые к этому приводят.

Когда клапан прогорает, в цилиндре падает давление. Происходит это потому, что часть смеси при сжатии начинает просачиваться через не плотность между тарелкой клапана и седлом. Происходит эта утечка не только на такте сжатия, но и на такте рабочего хода (то есть при сгорании смеси).

Если давление в одном цилиндре становится меньше чем в остальных, то крутящий момент, который он может создать, тоже уменьшается. А это значит, что время между рабочими тактами цилиндров изменяется. В том цилиндре, в котором происходит утечка давления, оно становится больше. Датчик положения коленчатого вала сразу же это определяет и сигнализирует контролеру. В его память заносится код ошибки, обнаружены пропуски воспламенения в определенном цилиндре.

Причины прогара клапана.

Клапан может прогореть в том случае, если его тарелка перегреется. Причин перегрева может быть много.

Мало того что температура горения бедной смеси выше она еще и дольше горит. Когда выпускной клапан открывается и начинается такт выпуска, бедная смесь еще может продолжать гореть. Выпускной клапан из-за этого сильнее нагревается. И со временем он может прогореть.

То есть одна из причин прогара клапана это бедная смесь в одном из цилиндров. Либо во всех цилиндрах.

Двигатель расходует масло.

В этом случае масло будет попадать на тарелку клапана и его стержень. Со временем на нем начнет нарастать нагар, он будет мешать клапану, полностью закрываться. Тарелка клапана будет хуже прилегать к седлу, из-за этого теплоотвод ухудшится. Клапан может перегреться и прогореть.

Не правильный угол опережения зажигания.

Если угол опережения зажигания будет, по какой либо причине слишком поздним, то смесь будет гореть дольше. В этом случае получится тоже, что и с бедной смесью. В момент, когда начнет открываться выпускной клапан, она еще будет продолжать гореть и сильнее нагреет тарелку.

Не правильная регулировка клапанов.

Если в двигателе не установлены гидрокомпенсаторы, то клапана в нем нужно периодически регулировать. В таких двигателях по мимо всех выше перечисленных причин, клапан может прогореть еще и от неправильной регулировке зазора в приводе.

Зазоры в клапанном приводе нужны для того, чтобы компенсировать тепловое расширение стержня клапана, при котором длина его увеличивается. Если зазора не будет, то при нагреве стержень клапана может упереться торцов в толкатель и в кулачек распределительного вала. В результате этого прилегание тарелки к седлу ухудшится, а значит, теплоотвод станет хуже. Клапан может перегреться и прогореть.

Есть еще множество причин, из-за которых клапан может прогореть, но в рамках данной статьи перечислены только часто встречающиеся.

Можете еще прочитать следующие статьи.

Пропускная способность и технические потери

Собственно задача ГРМ, и в частности клапанов одна – максимально быстро подводить воздушно топливную смесь и также максимально быстро ее отводить из блока цилиндров. Я думаю это понятно, и никаких сложностей не вызывает.

Так думали и многие инженеры, на первых моторах клапана были достаточно большими, они закрывали большие проходы в головки блока цилиндров (которые шли на впускной и выпускной коллектора). Нужно отметить, что четырехтактные моторы были именно с 8 клапанами, это является как бы классической схемой.

Но большой клапан имеет большую инерцию и при высоких оборотах увеличивались механические потери. Ведь кулачку распределительного вала, нужно было толкать этот тяжелый механизм.

Затем их начали уменьшать. Да, потери снизились, но и пропускная способность также уменьшилась.

Как выйти из положения?

Начали увеличивать количество, то есть делать их миниатюрными, но больше. Так появились варианты с 12 – 16 – 20 и даже с 24 клапанами. НО опять же выжили только два, основных типа — это 8 и 16, то есть 2 и 4 клапана на цилиндр (если брать 4 цилиндровый мотор).

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

• срок службы клапанов уменьшается;
• торец штока клапана может отколоться;
• расклепывание;
• будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

• Низкая компрессия в цилиндрах.
• Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
• Тарелки клапанов не плотно садятся в свои посадочные места.
• Высокая нагрузка на ременный или цепной привод ГРМ.

Средства для чистки нагара на клапанах

Многих автовладельцев интересует вопрос о том, чем отмыть нагар на клапанах? В настоящее время существует ряд химических средств, предназначенных непосредственно для удаления такого нагара. Как правило, это присадки, добавляемые в топливо. Они смешиваются с бензином, и в процессе сгорания вместе с топливовоздушной смеси размягчают этот состав, способствуя его сжиганию вместе с топливом. Среди таких присадок особой популярностью у автовладельцев пользуются:

• Очиститель клапанов от Liqui Moly Ventil Sauber. Присадка предназначена для добавление в бензин при очередной заправке. Может быть использована с любым видом бензинов. Функция присадки заключается в удалении отложений, образованных на клапанах, форсунках, карбюраторе и других элементах впускного тракта. Также защищает перечисленные элементы от воздействия коррозии. Может быть использована с двигателями с каталитическими нейтрализаторами и турбонаддувом. Реализуется в баллончике объемом 250 мл, который рассчитан на растворение в 75 литрах топлива. Артикул такой упаковки — 1989. Ее цена по состоянию на зиму 2018/2019 годов составляет порядка 470 рублей.
• Очиститель клапанов и системы питания HI-GEAR FUEL SYSTEM & VALVES CLEANER. Еще одно популярное у автолюбителей средство. Очень хорошо чистит не только клапана, но и другие элементы системы питания. Может использоваться с любыми бензиновыми двигателями, в том числе, оснащенных катализаторами и турбокомпрессорами. Средство предназначено для двигателей объемом до 2,5 литров. Рекомендуется использовать как профилактическое средство через каждые 3000 тысячи километров пробега. Реализуется в двух разных банках — объемом 295 мл и 325 мл. Объема второй банки (325 мл) хватает для разбавления в 40 литрах бензина. Артикулы этих упаковок — HG3235 и HG3236. Цены соответственно — 440 рублей и 530 рублей.
• Чистка двигателя без разбора MITSUBISHI SHUMMA ENGINE CONDITIONER. Это средство специально создано специалистами известного японского автопроизводителя Мицубиси для автомобилей этой торговой марки, оснащенных двигателями с непосредственным впрыском топлива (GDI). Рекомендуется использовать данное средство в качестве профилактического через каждые 100 тысяч километров пробега. Однако учитывая, что данные рекомендации приведены для японских условий, то для отечественных дорог и бензина этот интервал необходимо значительно сократить. Средство представляет собой пенный очиститель, с помощью которого необходимо обрабатывать внутренние рабочие поверхности элементов топливной системы. Подробная инструкция приведена на упаковке (в частности, работать нужно при холодном двигателе!). Отзывы о средстве весьма положительные. Реализуется в баллончике объемом 250 мл. Артикул такой упаковки — MZ100139EX. Ее цена на указанный выше период составляет порядка 1300 рублей.

Очиститель нагара клапанов Wurth. Как и предыдущее, это средство является пенным моющим составом, с помощью которого моют загрязненные поверхности элементов топливной системы автомобиля. Позволяет выполнять чистку без разбора двигателя. Так, для этого нужно лишь отсоединить несколько шлангов. Подробная инструкция указывается в описании к препарату

Обратите внимание, что данное средство можно использовать лишь в сочетании с распылительным зондом. Одного баллона хватает для обработки четырехцилиндрового двигателя, а двух баллонов — для обработки шести- и восьмицилиндровых моторов

Также кроме фабричных средств нагар с клапанов можно удалить при помощи ортофосфорной кислоты. Можно использовать не чистый ее состав, а разбавленный. Она отлично удаляет различные отложения, поэтому хорошо справится и с нагаром. Проверено автолюбителями на практике! Интересно, что в составе популярного напитка Coca-Cola также в небольшом количестве имеется ортофосфорная кислота, поэтому его также можно использовать для отмывки загрязнения.

Прогорел клапан

Клапаны двигателя внутреннего сгорания постоянно подвержены критическим нагрузкам. Через них поступает топливо и выходят горячие отработанные газы. В этой ситуации существует высокая вероятность поломки.

Если прогорел клапан, проблему нужно решать незамедлительно. В противном случае двигатель будет работать на износ.

Первые симптомы

Из-за троения двигателя значительно повышается расход топлива, так как часть бензина попросту выбрасывается в воздух не выполнив полезной работы

Потеря горючего отражается на других составных частях двигателя, вот почему важно на ранних стадиях определить прогар, чтобы не подвергать износу другие узлы

Прогар клапана приводит к полному высыханию свечей, при этом из сапуна начинает идти дым. Если же сломался поршень, дым окрашен в сизый цвет и свечи покрыты обильным слоем масла.

Определить симптомы прогоревшего клапана можно с помощью измерения компрессии в цилиндре. После процедуры заливается немного масла в цилиндр. Если показатели не изменились, значит клапан неисправен. Однако, замер не всегда определяет поломку клапана. Плохая компрессия также может свидетельствовать о неисправности поршневых колец.

Причины

Существует несколько причин, почему могут прогореть клапана:

• Заводской брак. Вероятность отклонений от нормы при производстве комплектующих невелика, но всё же существует. Неоднородность металла, дефекты сварочных швов, микротрещины – первые признаки брака.
• Критические температуры. Рабочая температура клапанов колеблется в районе 650 °С. Если система теплоотвода неисправна, избыточный перегрев приведет к быстрому разрушению металла.
• Некачественный бензин. Обеднённая топливная смесь ведет к скачкам температуры, что ещё больше разрушительно для клапанов.
• Газ. Двигатели с газовым питанием подвержены большим нагрузкам, чем бензиновые. Особенно, если автомобиль настроен на бедную подачу газа. Рекомендуется проводить калибровку клапанов каждые 10 – 15 тыс. км.

Советы

Внимательно проверяйте клапан при покупке. Сверьтесь со стандартами размеров, обследуйте деталь на предмет видимых дефектов. Приобретайте запчасти только в сертифицированных точках продажи от известных производителей. Сэкономленные деньги на дешевой покупке выльются в дорогостоящий ремонт.

Проверьте клапанные зазоры в двигателе. Слишком маленькое расстояние частая причина перегрева. Уменьшенный зазор свидетельствует об износе седла клапана. Установите более жёсткие седла в мотор, чтобы предотвратить поломку.

Таблица тепловых зазоров

Не заправляйте автомобиль некачественным топливом или обеднённым газом в целях экономии. Из-за этого двигатель теряет часть мощности и происходит перерасход газа. При этом регулярно проверяйте состояние клапанов. Газовые моторы не так сильно шумят при прогоревшем клапане, как бензиновые.

При появлении первых симптомов поломки лучше обратиться в сервисный центр. Разбор двигателя собственными руками – сложный процесс, особенно неподготовленными руками. Опытные механики быстро определят неисправность и сэкономят вам много времени.

Клапанная группа

Завершающим звеном механизма газораспределения является клапанная группа, которая включает в себя клапан, пружину, детали крепления клапана и пружины, направляющую втулку и седло клапана.

Клапанная группа работает при больших механических и тепловых нагрузках. Наиболее нагруженным является сопряжение «клапан-седло». Эти детали подвергаются наибольшим ударным воздействиям при посадке клапана в седло, и работают в условиях высоких температур.

Сопряжение «клапан-седло-направляющая втулка» работает при недостаточном смазывании и высокой скорости перемещения клапана, что вызывает их интенсивное изнашивание.

Исходя из условий, в которых работают детали этой группы ГРМ, к клапанной группе предъявляются следующие требования:

• герметичное закрытие клапанов;
• малое сопротивление рабочей смеси и отработавшим газам при впуске и выпуске (хорошая обтекаемость);
• минимальная масса деталей;
• высокая прочность и жесткость;
• высокая тепловая стойкость;
• эффективный отвод тепла от клапана (особенно для выпускного);
• высокая износостойкость (особенно в сопряжении «втулка-клапан»);
• высокая коррозийная стойкость в сопряжении «седло-клапан».

Клапаны

Клапаны открывают и закрывают впускные и выпускные отверстия в головке блока цилиндров. Основные элементы клапана: головка 12 и стержень 9 (рис. 1). Головку клапана иногда называют тарелкой клапана. Плавный переход от головки к стержню снижает сопротивление потоку газов при их истечении через газообменные отверстия. Поскольку отработавшие газы удаляются через выпускной клапан при значительном давлении, головку этого клапана обычно выполняют меньшего диаметра, чему головку впускного клапана. Температура головки выпускного клапана бензиновых двигателей достигает 800…900 ˚С, а в дизельных двигателях – 500…700 ˚С. Температурная нагрузка на головки впускных клапанов значительно ниже, тем не менее она приводит к нагреву тарелки клапана до 300 ˚С.

Поэтому для изготовления выпускных клапанов применяются жаропрочные сплавы и материалы, в качестве которых обычно используют жаропрочные стали с большим содержанием легирующих присадок. В целях экономии дорогостоящих жаростойких материалов выпускные клапаны изготовляют из двух частей. При этом для головки используется жаростойкий материал, а для стержня – углеродистые стали. Головка и стержень в данном случае соединяются между собой стыковой сваркой.

Для повышения коррозийной стойкости и уменьшения изнашивания в выпускных клапанах рабочие поверхности фаски, а в некоторых случаях и поверхность головки со стороны цилиндра наплавляют слоем твердого сплава толщиной 1,5…2,5 мм (рис. 1).

С какой периодичностью производится регулировка

Конечно, регулировка клапанов делается, когда накопился определенный пробег, но для разных автомобилей он тоже разный. Эту информацию можно узнать в инструкции. Но опытные автолюбители советуют заезжать на СТО после каждых 20-45 тысячах километров для отечественных авто, и 60-100 тысяч для иномарок.

Но если вы знаете, как влияет зазор клапанов на работу двигателя, то сможете и самостоятельно вовремя определить неполадки. Если при открытом капоте двигатель издаёт шум, как будто там швейная машинка, то надо срочно отправляться на СТО. Второй признак – падение мощности – машина «не тянет», как раньше. В такой ситуации не надо ждать, пока машина отъездит положенный пробег, нужно принимать меры как можно быстрее.

Сама работа по регулировке стоит очень недорого и занимает около часа – надо ждать, пока остынет двигатель.

На некоторых автомобилях регулировка вообще не производится – если используются специальные гидрокомпенсаторы. Они сами обеспечивают оптимальные режимы, и может понадобиться только их замена, но это бывает редко. Гидрокомпенсаторы можно установить на большинство автомобилей, и навсегда забыть о такой регулировке.

Устройство привода

За правильную и своевременную работу клапанного механизма отвечает распределительный вал и привод ГРМ. Конструкция и количество распредвалов для каждого типа двигателя выбирается индивидуально. Деталь представляет собой вал, на котором выполнены кулачки определенной формы. Проворачиваясь, они оказывают давление на толкатели, гидрокомпенсаторы или коромысла и открывают клапана. Тип схемы зависит от конкретного двигателя.

Газораспределительный механизм

Распредвал находится непосредственно в головке блока цилиндров. Привод к нему идет от коленчатого вала. Это может быть цепная, ременная или зубчатая передача. Наиболее надежной является цепная, но она требует дополнительных конструктивных решений. Например, успокоитель для гашения вибрации цепи и натяжитель. Скорость вращения распределительного вала в два раза ниже, чем скорость вращения коленчатого вала. Так обеспечивается согласование их работы.

От количества клапанов зависит количество распределительных валов. Существует две основных схемы:

• SOHC (одновальная);
• DOHC (двухвальная).

При наличии только двух клапанов достаточно одного распредвала. Вращаясь, он обеспечивает попеременное открытие впускного и выпускного клапанов. В наиболее распространенных четырехклапанных двигателях устанавливаются два распредвала. Один обеспечивает работу впускных, а другой выпускных клапанов. В двигателях с V-образных расположением цилиндров устанавливается четыре распредвала. По два на каждую сторону.

Кулачки распредвала не толкают стержень клапана напрямую. Существует несколько типов “посредников”:

• роликовые рычаги (коромысло);
• механические толкатели (стаканы);
• гидравлические толкатели.

Роликовые рычаги имеют более предпочтительную конструкцию. На гидротолкатель давят так называемые коромысла, которые качаются на вставных осях. Чтобы снизить трение на рычаге предусмотрен ролик, который контактирует непосредственно с кулачком.

В другой схеме используются гидравлические толкатели (компенсаторы зазора), которые расположены непосредственно на стержне. Гидрокомпенсаторы автоматически регулируют тепловой зазор и обеспечивают мягкую и менее шумную работу механизма. Это небольшая деталь состоит из цилиндра с поршнем и пружиной, каналов для масла и обратного клапана. Для работы гидротолкателя используется масло, которое подается из системы смазки двигателя. Более подробно про гидрокомпенсаторы можно прочитать в отдельной статье на нашем сайте.

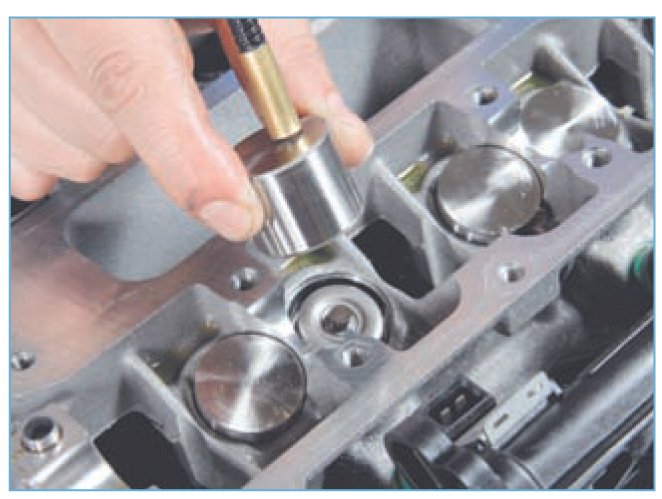

Снятие стакана клапана магнитом

Механические толкатели (стаканы) представляют собой втулку, закрытую с одной стороны. Они устанавливаются в корпус ГБЦ и непосредственно передают усилие на стержень клапана. Основные их недостатки заключаются в необходимости периодической регулировки зазоров и стуке при работе на непрогретом двигателе.

Как определить прогоревший клапан без снятия ГБЦ

Осмотр клапанов с помощью эндоскопа подключенного к смартфону

Существует два основных способа, как определить прогоревший клапан с высокой точностью, не разбирая мотор:

Чтобы понять, что прогорели клапана можно провести эти операции самостоятельно или обратиться в автомастерскую. Бюджетный эндоскоп, как и компрессометр, обойдется в 500–1000 рублей. Примерно столько же возьмут за диагностику и мастера на СТО. Осмотр эндоскопом, подключаемым к смартфону, планшету или ноутбуку, позволяет хорошо рассмотреть поврежденный клапан, а «компрессометр» покажет падение давления в цилиндре.

Перед тем, как проверить прогоревший клапан, нужно убедиться в отсутствии проблем с зазорами. Они должны быть правильно выставлены, потому что еще целый пережатый клапан, который не может полностью закрыться, ведет себя так же, как и уже прогоревший.

Как найти неработающий цилиндр

Определить цилиндр с прогоревшим клапаном можно замеряя компрессию или снимая провода/катушки со свечей на работающем моторе. Как проверить прогоревший клапан на бензиновом двигателе по звуку:

Определение цилиндра с прогоревшем клапаном

Если цилиндр исправно держит давление, то при его отключении двигатель начинает хуже работать, троить и трястись, а при подключении – работа нормализуется. А вот если клапан прогорел, цилиндр полноценно не участвует в работе, поэтому звук и вибрация мотора после отключения-подключения свечи не меняются.

Для дизеля доступен только вариант с компрессометром ввиду отсутствия свечей зажигания. В цилиндре с дефектным клапаном давление будет примерно на 3 (и более) атм меньше, чем в остальных.

Как определить, в чем проблема

Так как распознать прогоревший клапан с эндоскопом можно наверняка, по возможности лучше выбрать этот вариант. Для осмотра нужно:

Прогоревший клапан на картинке с эндоскопа

Проверка с компрессометром основана на понимании того, что происходит с давлением, когда прогорает клапан. Для прогретого бензинового ДВС нормальная компрессия составляет 10–15 бар или атмосфер (1–1,5 МПа), в зависимости от степени сжатия. Давление в цилиндре дизеля составляет 20–30 бар или атм. (2–3 МПа), поэтому для его проверки нужен прибор с манометром, имеющим более широкий диапазон измерений.

Как определить, что прогорел клапан, с помощью манометра, указано в инструкции ниже. Если наконечник компрессометра оснащен не резьбой, а резиновым конусом, потребуется помощник.

Порядок проверки прогоревших клапанов компрессометром:

Бензиновый «компрессометр» с резьбой и конусной насадками

Дизельный «компрессометр» с шкалой измерений до 70 бар

После произведения замеров компрессии сравните показания прибора для каждого из цилиндров. Нормальные значения для разных ДВС указаны выше, разброс по цилиндрам должен находиться в пределах 1 бар или атм. (0,1 МПа). Признаком прогара является существенное (на 3 атм и более) падение давления.

Не всегда виновником низкого давления является прогоревший клапан. Причиной плохой компрессии может быть залегание, износ или поломка колец, чрезмерная выработка стенок цилиндра или повреждения поршня. Понять, что так ведет себя прогоревший клапан можно, впрыснув в цилиндр около 10 мл моторного масла и повторно измерив компрессию. Если она увеличилась – проблема с кольцами или износом цилиндра, если не изменилась – клапан не держит давление из-за прогара.

Можно ли ездить с прогоревшими клапанами

Для тех, кто по симптомам определил, что у его автомобиля проблемы с клапанами, и интересуется: можно ли ездить, если прогорел клапан? – сразу ответ: крайне нежелательно, это может привести к дополнительным затратам. Если действительно прогорел клапан, последствия могут быть плачевными для мотора:

Конструкция клапанов двигателя

Механизм привода клапанов – это часть более крупного газораспределительного механизма (ГРМ). По конструкции ГРМ может быть с верхним или с нижним расположением клапанов. В современных двигателях чаще применяется первая схема.

Посредством клапана в цилиндр напрямую подается топливовоздушная смесь в точной дозировке. Также может осуществляться подача просто воздуха. Выпуск отработавших газов из цилиндра происходит аналогично при помощи клапана. Поэтому четырехтактный двигатель внутреннего сгорания должен иметь на каждый цилиндр минимум два клапана, чтобы реализовывался принцип его работы.

По прямому назначению клапаны можно поделить на два вида:

• впускной клапан;
• выпускной клапан.

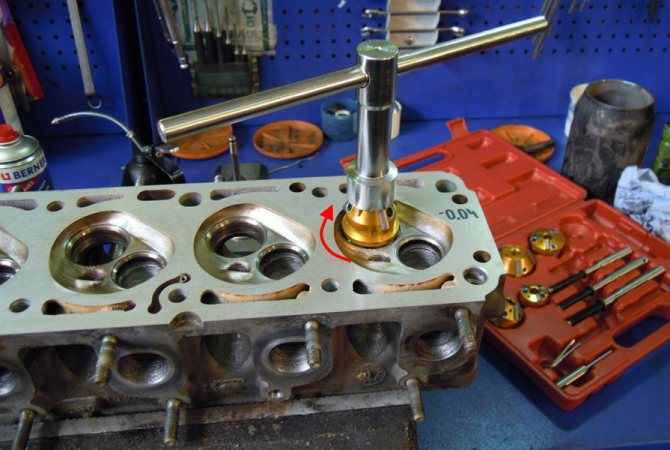

Частью клапана является его тарелка. Конструкция современных двигателей такова, что клапаны расположены в головке блока цилиндров (сокращенно ГБЦ). Место контакта клапана и ГБЦ называется седлом клапана. Седло изготавливают из стали или чугуна и запрессовывают в ГБЦ.

Чтобы цилиндр наполнялся топливно-воздушной смесью или воздухом максимально эффективно, тарелка впускного клапана должна превышать тарелку выпускного по диаметру. Это главное отличие между впускными и выпускными клапанами. Благодаря большему диаметру тарелки впускной клапан наполняет цилиндр воздухом или топливной смесью более качественно.

Однако есть причины для увеличения диаметра тарелки и выпускного клапана. К примеру, это улучшает очистку цилиндров от продуктов горения. Однако нельзя увеличивать диаметры тарелок обоих клапанов до бесконечности – они должны поместиться в геометрические размеры камеры сгорания, расположенной в головке блока цилиндров.

Во время работы клапаны мотора подвергаются большим нагрузкам как по механическим параметрам, так и по температуре. По этой причине изготавливают их из специальных сплавов, способных противостоять высокой температуре и механическому разрушению. Особо усиливают кромку тарелки, да и ей самой придают дополнительную механическую прочность при помощи напыления из керамики. Впускной клапан имеет обычно стержень из цельного куска металла, а вот стержень выпускного содержит внутри полость с натрием. Это обеспечивает ему повышенную теплопроводность для быстрого отведения тепла от тарелки клапана.

Поверхность прикосновения тарелки клапана к блоку цилиндров называется фаской. В этом месте очень нежелательно образование нагара. Чтобы предотвратить такое явление, а также более равномерно распределить тепло, в конструкции механизма клапанов применяется определенное инженерное решение. А именно клапан вращается во время работы двигателя.

В настоящее время чаще всего используются ДВС с четырехклапанной схемой. То есть каждый цилиндр такого мотора имеет два впускных и два выпускных клапана. Когда клапан на впуске опускается, открывается кольцевой проход между седлом и тарелкой. Через этот проход осуществляется наполнение цилиндра топливно-воздушной смесью или просто воздухом. Площадь сечения прохода напрямую влияет на скорость наполнения цилиндра и, как следствие, на производительность мотора.

Кроме вышеописанной схемы, встречаются двух-, трех- и пятиклапанные. У двухклапанной системы один впускной и один выпускной клапан в каждом из цилиндров. Трехклапанная содержит два впускных и один выпускной. Если клапанов пять, три служат для впрыска и два для выпуска отработавших газов. Количество клапанов определяется размером камеры сгорания в конкретном двигателе, типом привода клапанов. Также число клапанов зависит от форсированности ДВС и других показателей.

Клапан открывается за счет нажатия на его стержень. Осуществляет это нажатие привод. Таким образом посредством привода клапана происходит передача усилия от распределительного вала. В современных двигателях реализовано две основных схемы привода: передача движения от гидравлических толкателей или привод, базирующийся на роликовых рычагах.

Закрывается клапан посредством пружины, подобранной по жесткости. Благодаря давлению пружины тарелка клапана герметично перекрывает каналы впуска и выпуска. Для удержания клапана на стержне служат сухари и тарелка клапанной пружины. Однако двигатель в работающем состоянии, особенно при нагрузке, способен вызывать на клапанах резонансные колебания. Для борьбы с этим эффектом устанавливают две пружины, витки которых имеют разное направление.
