Особенности и тонкости эксплуатации карбюратора к-131

Введение

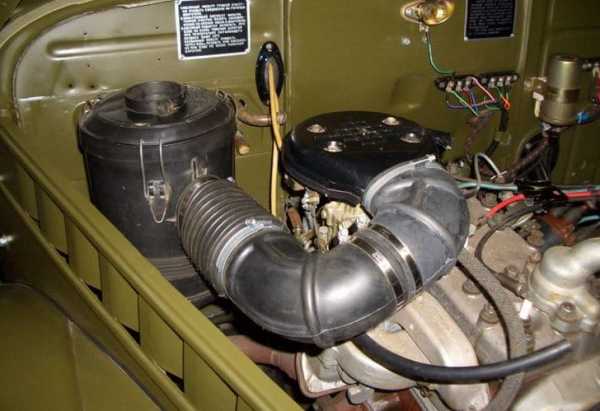

Автомобиль УАЗ. это легенда российского автопрома! Первый советский джип различных модификаций не должен быть представлен во всем пространстве некогда единой страны. От Бреста до Владивостока, от Мурманска до Душанбе. все знают и ценят УАЗ за надежность и неприхотливость. С микроавтобусом, который ласково называют УАЗ «буханка», пока что ни один автомобиль этого класса не может сравниться в плане поездок на нашем внедорожнике. Однако системы даже такой простенькой машины должны быть настроены. Темой статьи является карбюратор К-151, функции установки, устройства, ремонта, настройки и эксплуатации этого устройства.

Карбюратор К-151

Системы холостого хода

Топливо в систему холостого хода и в переходную систему поступает из ГДС. Система холостого хода карбюраторов ДААЗ-4178 и К-126 – с задроссельным распылением. Она не может обеспечить хорошего смесеобразования, так как струя топливовоздушной эмульсии подаётся в поток воздуха, идущий с невысокой скоростью. При этом смесь распределяется по цилиндрам неравномерно, из-за чего увеличивается выброс СО и СН, усложняется регулировка холостого хода.

В карбюраторах К-131 автономная система холостого хода представляет собой миниатюрный карбюратор, через который проходит основная часть воздушного заряда. Дроссельная заслонка в это время закрыта почти полностью. Минимальный зазор нужен только для того, чтобы заслонку не «закусывало» в закрытом положении. Топливо подаётся в распылитель системы холостого хода, в котором поток воздуха двигается с высокими скоростями. Это обеспечивает почти идеальное распыление топлива и равномерное распределение смеси по цилиндрам (по составу).

Система управления клапаном ЭПХХ карбюраторов К-131 аналогична этой же системе на К-151, и для неё справедливо всё, сказанное в прошлом номере.

В работе любых карбюраторов наибольшее число отказов обусловлено нарушениями в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет слишком маленькое сечение (0,45–0,60 мм). Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику (для К-131 см. № 12 за 2004 г.).

Устройство карбюратора

Конструкция карбюратора сельскохозяйственной техники Нева достаточно проста. Ее изучение не составит особых сложностей, но при этом позволит впоследствии без затруднений производить не только регулировку, но и ремонт — если возникнет такая необходимость. Эта деталь включает в себя следующие составляющие:

• поплавок, связанный с запирающим игольчатым клапаном;
• поплавковая камера;
• камера, в которой происходит насыщение топлива воздухом;
• диффузор и система распыления топлива;
• дроссельная заслонка;
• воздушные и топливные клапаны.

Задача поплавка, соединенного с клапаном игольчатого типа, состоит в своего рода функции регулировщика, определяющего объем бензина в поплавковой камере. При уменьшении количества топлива поплавок опускается вниз и открывает клапан, «впускающий» в камеру новый объем топлива, восполняющий его до необходимого количества. По мере наполнения камеры поплавок поднимается и при необходимом заполнении закрывает клапан, предотвращая избыток топлива в камере.

В этом видео вы узнаете, как разобрать карбюратор:

Функция распылителя, расположенного между поплавковой и смесительной камерами, заключается в том, чтобы распределять горючее в смесительную камеру, в которой оно насыщается воздухом. Воздух в эту емкость попадает по входному патрубку. Здесь стоит подчеркнуть, что в поплавковой емкости уровень бензина всегда должен быть на несколько миллиметров ниже выходного канала

Это важно, поскольку при выключенном моторе агрегата топливо не должно выплескиваться из поплавковой камеры, не только находясь на ровной поверхности, но и когда мотоблок стоит под уклоном

Карбюратор К-131: регулировка и нюансы по обслуживанию

Карбюратор К 131, предназначенный для двигателя 414 имеет следующие особенности:

• Сбалансированный;
• Однокамерный;
• Автономная система холостого хода;
• Вертикальный;
• Двухдиффузорный;
• С падающим потоком;
• Полуавтоматическая система пуска и прогрева.

• 1 Необходимое обслуживание
• 2 Регулировка
• 3 Советы по обслуживанию

Необходимое обслуживание

Карбюратор К 131 довольно прост в обслуживании. Необходимо периодически проверять надежность его крепления, проверять и регулировать уровень топлива, работу экономайзера и ускорительного насоса, налаживать обороты коленчатого вала на холостом ходу, продувать и промывать от смолистых загрязнений детали карбюратора, следить за пропускной способностью жиклеров.

Уровень топлива проверяется только на заглушенном двигателе, установленном на горизонтальной поверхности. На стенках смотрового окна имеются метки, по которым необходимо ориентироваться при подкачке топлива ручным приводом насоса.

Регулировка

Проводить регулировку оборотов коленчатого вала разрешается только на хорошо прогретом двигателе.

Совершать это необходимо следующим образом:

1. Выставить по тахометру 550-600 об/мин на холостом ходу;
2. Винт для регулировки состава смеси установить в положение, которое даст наибольшую частоту вращения;
3. Штуцером вентиляции картера двигателя корректировать привод клапана 1.
4. Винтом для регулировки холостого хода окончательно выставить необходимую величину в 550-600 об/мин.

Для проведения регулировки топлива необходимо:

1. Снять с поплавковой камеры крышку;
2. Одновременно подогнуть язычок и ограничитель;
3. Установить нужный ход иглы (1,2-1,5 мм) пятого клапана.

По завершении работ необходимо вновь проверить уровень топлива, при необходимости совершив повторную регулировку. Стоит помнить о том, что во время эксплуатации поплавковый механизм изнашивается, и уровень топлива повышается. Поэтому регулировка проводится по нижнему уровню.

Важно. Подгибать язычок поплавка нужно только при помощи плоскогубцев или отвертки

Проверять работу ускорительного насоса необходимо, только если двигатель при нажатии на педаль газа работает с провалами, либо плохо набирает обороты. Чтобы проверить насос, необходимо резко открыть дроссельную заслонку. С распылителя насоса должно потечь топливо. Подачу ускорительного насоса можно проконтролировать на предназначенном для этого стенде, она должна соответствовать минимальному значению, составляющему 8 кубических сантиметров за 10 ходов поршня. А увеличить ее можно с помощью установки ограничительной шайбы на нижнюю проточку штока. В том случае, если автомобиль работает в высокотемпературных условиях, то подачу необходимо уменьшить, установив шайбу на верхней проточке.

Если при максимально открытой дроссельной заслонке двигатель не может набрать максимальную мощность, то следует проверить включение теплообменника (зазор между гайкой и планкой штока привода должен соответствовать величине в 3 мм).

Пропускную способность жиклеров можно определить на специальном стенде. Для данной манипуляции используется теплая вода, которую пропускают через них под высоким давлением. Пропускную способность жиклеров измеряют в мл/мин, и она составляет для главного топливного жиклера – 350+4,5, для топливного жиклера холостого хода – 55±1,5, для воздушного жиклера холостого хода – 290±7, для главного воздушного жиклера – 175±4.

Советы по обслуживанию

Применять для калиброванных отверстий и прочистки жиклеров металлическую проволоку не рекомендуется, ввиду возможности возникновения неполадок.

Производить промывку карбюратора необходимо с помощью неэтилированного бензина (без примеси свинца). После чего следует продуть деталь баллончиком со сжатым воздухом.

Завертывание и вывертывание жиклеров нужно производить очень аккуратно, чтобы не повредить резьбу. Стоит помнить о том, что у главного топливного жиклера и у топливного жиклера холостого хода разная резьба, хотя внешне они очень схожи.

Устранить проблему из-за вышедшего из строя микровыключателя или электроблока можно путем соединения шлангом двух штуцеров карбюратора, миновав электромагнитный клапан.

В настоящий момент выпускают карбюраторы к131а, которые являются упрощенным вариантом своего собрата и не имеют электромагнитного клапана в системе ЭПХХ.

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

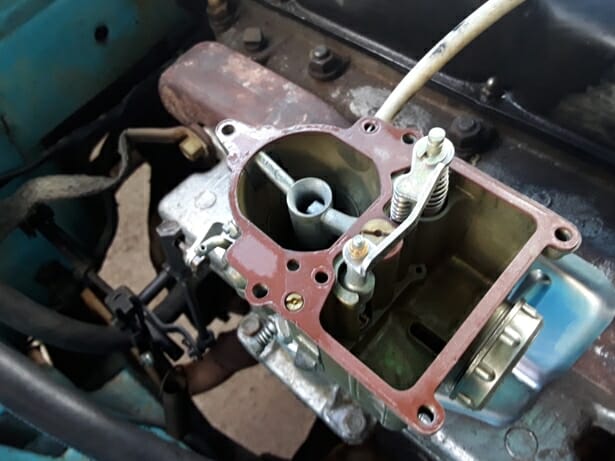

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

Карбюратор К131 «пекар» — Страница 2 — Двигатель

евгений елизаров 2

• Любитель
• Больше года в клубе
• 2
• 47 публикаций
• Пол:Мужчина
• Город:иркутск
• Интересы:художественная обработка металла,активный отдых,газ 69

евгений елизаров 2

• Любитель
• Больше года в клубе
• 2
• 47 публикаций
• Пол:Мужчина
• Город:иркутск
• Интересы:художественная обработка металла,активный отдых,газ 69

esaul1 1 553

• Мастер
• Газонщики
• 1 553
• 1 207 публикаций
• Пол:Мужчина
• Имя:Алексей
• Город:Нижний Новгород
• Интересы:Байдарка «ЛУЧ», работа с шашкой, хорошая литература и многое другое, на что остается время… И, конечно, ГАЗ69А 1971 года рождения.

esaul1 1 553

• Мастер
• Газонщики
• 1 553
• 1 207 публикаций
• Пол:Мужчина
• Имя:Алексей
• Город:Нижний Новгород
• Интересы:Байдарка «ЛУЧ», работа с шашкой, хорошая литература и многое другое, на что остается время… И, конечно, ГАЗ69А 1971 года рождения.

esaul1 1 553

• Мастер
• Газонщики
• 1 553
• 1 207 публикаций
• Пол:Мужчина
• Имя:Алексей
• Город:Нижний Новгород
• Интересы:Байдарка «ЛУЧ», работа с шашкой, хорошая литература и многое другое, на что остается время… И, конечно, ГАЗ69А 1971 года рождения.

esaul1 1 553

• Мастер
• Газонщики
• 1 553
• 1 207 публикаций
• Пол:Мужчина
• Имя:Алексей
• Город:Нижний Новгород
• Интересы:Байдарка «ЛУЧ», работа с шашкой, хорошая литература и многое другое, на что остается время… И, конечно, ГАЗ69А 1971 года рождения.

esaul1 1 553

• Мастер
• Газонщики
• 1 553
• 1 207 публикаций
• Пол:Мужчина
• Имя:Алексей
• Город:Нижний Новгород
• Интересы:Байдарка «ЛУЧ», работа с шашкой, хорошая литература и многое другое, на что остается время… И, конечно, ГАЗ69А 1971 года рождения.

Неисправная система зажигания

Еще одной причиной того, что топливо сгорает неполностью и слышны хлопки из выхлопной трубы, может быть неправильно выставленное зажигание. В частности, если зажигание будет поздним, то хлопки в глушителе на холостых и повышенных оборотах неизбежны. Этот факт очень просто объяснить. Происходит ситуация, когда искра появляется в момент, когда подающий клапан уже полностью открылся, вследствие чего часть топлива не успевает сгореть, а просачивается в коллектор. А если зажигание будет “ранним”, то “стрелять” будет в воздушный фильтр.

Проверка свечей зажигания

Также причиной неполного сгорания топлива может быть слабая искра. В свою очередь это является следствием одного из фактов:

• Плохие контакты на высоковольтных проводах. Необходимо провести их ревизию, при необходимости почистить. Также следует проверить отсутствие пробития на “массу”.
• Неисправности в работе трамблера. Желательно также проверить его работу.
• Частично вышедшие из строя свечи зажигания. Если хотя бы одна из них выработала свой ресурс, это сказывается на мощности выдаваемой ею искры. Из-за этого также не все топливо сгорает. Проверьте и при необходимости замените свечи зажигания.

Отсутствуют холостые обороты

• датчик холостых оборотов неисправен;
• дроссельная заслонка забита отложениями;
• датчик положения дроссельной заслонки неисправен;
• засорился карбюратор.

Ликвидация неисправностей

Почистить дроссель. Датчики положения дросселя, холостых оборотов проверить на работоспособность. Когда произведенные действия не дали положительных сдвигов, необходимо заменить все механизмы, входящие в карбюратор 131.

Поплавок заливает. Что делать?

При переливе бензина через уплотнители проблематичен старт двигателя автомобиля. Тяжелее всего запускается горячий мотор. Нестабильно высокие холостые обороты, которые невозможно отрегулировать. При работающем моторе из глушителя выходит дым чёрного цвета. Это происходит от переизбытка топлива, догорающего внутри. Ощущаются провалы педали газа при нажатии. Переобогащенная топливная смесь заливает свечи, которые мокрые, с чёрным нагаром.

Неисправности, их устранение

1. Неисправен клапан игольчатый или появилась его негерметичность. Возможно его заклинивание при открытом положении. Слегка постучать молотком по корпусу. Проверить плотность затяжки корпуса клапана игольчатого, наличие резинового уплотнительного кольца под ним. Проверить герметичность можно всасыванием воздуха из резиновой трубки, подающей горючее на карбюратор к 131. Регулировка расхода топлива осуществляется после ремонта.
2. Пробит поплавок либо нарушена его герметичность, вследствие чего он не плавает в бензине, а опускается на дно. Игла запорного клапана вовлекается следом за ним, поэтому клапан игольчатый всё время открытый. Топливо без помех заливает камеру. Поплавок необходимо снять, можно его потрясти возле уха. Слышно, как внутри плещется топливо. Негерметичный поплавок можно легко запаять либо заменить новым.

Рис. 4. Поплавковая камера и прокладка

• Слишком высокий уровень горючего для поплавковой камеры. Необходимо снять крышку, отрегулировать. Уровень топлива должен быть посередине плоскости наклона передней стенки. Расстояние до дна равняется 29±2 мм. Регулировка осуществляется подгибанием поплавковых лепестков.
• Неисправность бензонасоса. Из-за повышенной мощности бензонасоса к поплавковой камере поступает чрезмерный объем топлива. Если отсутствует слив, невозможно перекачать его излишки, поэтому происходит перелив. Проверяется бензонасос: исправность клапанов, диафрагмы, пружины возврата. Неисправные детали необходимо заменить новыми.
• Засорился воздушный жиклер главной системы дозировки первой смесительной камеры. За счет понижения объема воздуха происходит переобогащение топливной смеси, подаваемой на карбюратор к 131. Устройство внутреннего отверстия жиклёра сужено. Необходимо выкрутить воздушный жиклёр ГДС первой камеры, прочистить, продуть его, установить заново.

Карбюратор К-40

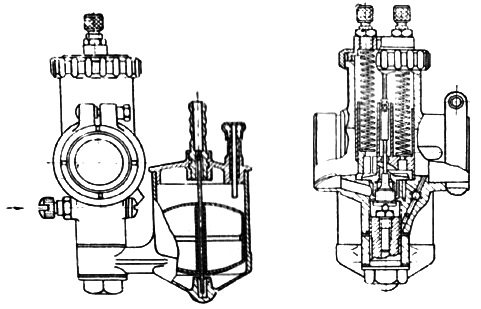

Карбюратор К-40 устанавливается на мотоциклах ПЖ-350. Этот карбюратор имеет поплавковую камеру с подачей топлива сверху. Уровень топлива в поплавковой камере — на 24+1,5 мм ниже верхней кромки камеры. Поплавковая камера соединяется со смесительной камерой каналом.

Топливо, поступив в смесительную камеру, может пойти в главный жиклер п и жиклер малых оборотов.

Пройдя через жиклер малых оборотов, топливо смешивается с воздухом. Воздух проходит через канал, начинающийся во входном отверстии карбюратора. Далее смесь в виде эмульсии может поступать в смесительную камеру по двум каналам; один из этих каналов имеет выход впереди дроссельной заслонки, а другой — позади нее. Количество воздуха регулируется с помощью игольчатого винта.

Топливо, проходящее через главный жиклер, напол няет колодец, который через распылитель сообщается со смесительной камерой. В распылитель входит регулировочная игла дроссельной заслонки, изменяющая проходное сечение распылителя.

Вокруг устья распылителя концентрически располагается воздушное сопло. Воздух в сопло поступает из второго воздушного канала, берущего свое начало во входном отверстии карбюратора. Устье сопла имеет косой срез, высокая часть которого выше выходного отверстия распылителя и расположена в направлении входного отверстия карбюратора; нижняя часть греза находится на высоте распылителя в направлении отверстия впуска двигателя.

Дроссельная заслонка карбюратора К-40 имеет обычную для мотоциклетных карбюраторов цилиндрическую форму, а нижняя часть заслонки — ступенчатую.

Кроме дроссельной заслонки, в карбюраторе К-40 имеется заслонка воздуха (воздушный корректор). Эта заслонка имеет вид задвижки, входящей в соответствующий паз, вырезанный в дроссельной заслонке. Здесь же укреплена регулировочная игла, которая удерживается в заслонке с помощью шплинта и своим коническим концом входит внутрь распылителя, изменяя его сечение при передвижении дроссельной заслонки.

Управление дроссельной и воздушной заслонками осуществляется тросами и пружинами. Трос подачи газа натягивается в результате вращения ручки на руле, а трос воздушной заслонки — передвижением рычажка (манетки). Длина оболочки каждого троса регулируется упорными трубками, ввинченными в крышку смесительной камеры карбюратора.

Рассмотрим действие карбюратора К-40.

Двигатель запускают при почти полностью закрытой дроссельной заслонке. Насыщенная топливом эмульсия засасывается в двигатель через отверстие канала малых оборотов, выходящее в смесительную камеру за дроссельной заслонкой. По мере открытия дроссельной заслонки разрежение распространяется на второе выходное отверстие канала малых оборотов, и в течение некоторого времени смесь поступает из обоих отверстий. При дальнейшем открытии заслонки разрежение распространяется на распылитель, причем из него поступает топливо, а из концентрически расположенного отверстия воздушного сопла идет воздух. Вследствие ступенчатости среза нижней части дроссельной заслонки обеспечивается смесеобразование. Ввиду сравнительно большого сопротивления канала малых оборотов смесь из его отверстий перестает поступать. Увеличение открытия дроссельной заслонки приводит к постепенному прекращению поступления воздуха через сопло, и топливо, выходя из распылителя, смешивается с воздухом, поступающим непосредственно через входное отверстие карбюратора. Количество топлива дозируется величиной зазора между конусом регулировочной иглы дроссельной заслонки и внутренним диаметром распылителя. При подъеме заслонки больше, чем на 3/4 действие регулировочной иглы превышается и количество поступающего из распылителя топлива определяется непосредственно сечением главного жиклера карбюратора. Для регулировки высоты подъема дросселя на холостом ходу с целью получения желательных малых оборотов двигателя при полном закрытии ручки газа карбюратор К-40 снабжен упорным винтом, устройство которого аналогично устройству упорного винта карбюраторов К-28 и К-37.

Tags: Карбюратор автомобильный, Мотоцикл

Вперед VW Polo планирует прорыв

Назад Топливопроводные трубки отечественных мотоциклов

Виды неисправностей карбюраторов

Но не все проблемы решаются при помощи калибровки. Случаются и ситуации, при которых необходим ремонт карбюратора ЗИЛ 130 и ЗИЛ 131. Согласно статистике, отмечено 4 основных неисправности, которые встречаются в таких карбюраторах. В ряде случаев устранение происходит как в сервисе специалистами, так и самостоятельно.

• Появление конденсата в карбюраторе. В последнее время с такой проблемой сталкивается большинство водителей, а основная причина ее появления заключается в топливе низкого качества. Обычно такая неприятность случается, если в бак с бензином попадает посторонний предмет или топливо разбавили другой жидкостью. В случае с ЗИЛ 130 и 131 конденсат может появляться и из-за постоянной эксплуатации транспортных средств: на автомобилях занимаются транспортировкой круглый год даже при самых низких температурах. Бензин низкого качества замерзает в такой ситуации и образует конденсат. Необходимо прибегнуть к замене топлива в баке.
• Звуки хлопков и выстрелы. Специалисты говорят о нескольких причинах такого поведения автомобиля. Возможно, как и в прошлом пункте — это топливо низкого класса. Оборудованию не хватает обогащенной воздушной смеси, поэтому происходит частичное воспламенение. Это и является причиной выстрелов, которые слышит водитель. Также возможны неполадки жиклеров: они попросту могут засориться. Поможет прочистка с помощью мощного воздуха или промывка специальной технической жидкостью. После этого неприятные звуки исчезнут.
• Нет поступления бензина. Обычно дело в том, что устройство могло засориться. Здесь не обойтись без снятия элемента и его разбора. Все составляющие нужно тщательно прочистить. Также рекомендуется дополнительно проверить шланги (в них возможны дефекты) — они тоже могут стать источником неполадки.
• Устройство переливает. В само оборудование поступает избыток топлива. Чтобы разобраться и выполнить процедуру своими руками, рекомендуют отрегулировать винт качества. Если проблема осталась, то нужно заменить свечи зажигания — они также могут быть причиной неполадок.

В списке приведены основные неисправности, с которыми может столкнуться водитель и решить проблему самостоятельно. Если же обнаружены более серьезные недостатки, то в этом случае рекомендуется обратиться в сервисный центр или к профессиональным автомеханикам. Возможно, что необходима тщательная регулировка карбюратора, с которой простому автовладельцу не справиться. Специалисты даже рекомендуют не пытаться разобраться в сложных поломках самостоятельно — велика вероятность, что из–за незнания конструкции можно полностью вывести из строя автомобиль. Регулировка и настройка здесь не помогут.

Советы по обслуживанию

Применять для калиброванных отверстий и прочистки жиклеров металлическую проволоку не рекомендуется, ввиду возможности возникновения неполадок.

Производить промывку карбюратора необходимо с помощью неэтилированного бензина (без примеси свинца). После чего следует продуть деталь баллончиком со сжатым воздухом.

Завертывание и вывертывание жиклеров нужно производить очень аккуратно, чтобы не повредить резьбу. Стоит помнить о том, что у главного топливного жиклера и у топливного жиклера холостого хода разная резьба, хотя внешне они очень схожи.

Устранить проблему из-за вышедшего из строя микровыключателя или электроблока можно путем соединения шлангом двух штуцеров карбюратора, миновав электромагнитный клапан.

В настоящий момент выпускают карбюраторы к131а, которые являются упрощенным вариантом своего собрата и не имеют электромагнитного клапана в системе ЭПХХ.

Источник



Советы по обслуживанию

Применять для калиброванных отверстий и прочистки жиклеров металлическую проволоку не рекомендуется, ввиду возможности возникновения неполадок.

Производить промывку карбюратора необходимо с помощью неэтилированного бензина (без примеси свинца). После чего следует продуть деталь баллончиком со сжатым воздухом.

Завертывание и вывертывание жиклеров нужно производить очень аккуратно, чтобы не повредить резьбу. Стоит помнить о том, что у главного топливного жиклера и у топливного жиклера холостого хода разная резьба, хотя внешне они очень схожи.

Устранить проблему из-за вышедшего из строя микровыключателя или электроблока можно путем соединения шлангом двух штуцеров карбюратора, миновав электромагнитный клапан.

В настоящий момент выпускают карбюраторы к131а, которые являются упрощенным вариантом своего собрата и не имеют электромагнитного клапана в системе ЭПХХ.

Находящиеся в настоящее время в эксплуатации малотоннажные и грузопассажирские автомобили ГАЗ и УАЗ оснащены, как правило, двигателями ЗМЗ и УМЗ с рабочим объемом цилиндров 2,445 л. Предусмотрены две основные модификации двигателей, рассчитанные на применение бензина А-76 (АИ-80) с низкой степенью сжатия (6,7. 7,2) и бензина АИ-93 (степень сжатия 8. 8,2). Существуют и другие модификации четырехцилиндровых двигателей ЗМЗ с рабочим объемом от 2,0 до 2,9 л, как с карбюраторными системами питания, так и с впрыском бензина, предназначенные для грузовых и легковых автомобилей, микроавтобусов ГАЗ. Большинство двигателей ЗМЗ и УМЗ с рабочим объемом до 2,5 литров оборудованы карбюраторами АО «ПеКар» К-126Г, К-131, К-151 различных модификаций. Рассмотрим их конструктивные особенности, способы диагностирования и обслуживания.

Карбюраторы указанных выше моделей имеют одну поплавковую камеру. Уплотнение запорных игл осуществляется при помощи эластичных шайб. Запорные иглы располагаются в карбюраторах К-126 и К-131 (рис.1 и 2) в крышке карбюратора, а в карбюраторах К-151 (рис.3) – в верхней части корпуса. Положение уровня топлива определяет момент вступления в работу главной дозирующей системы, расход топлива на различных режимах и, как следствие, основные эксплуатационные качества автомобиля. В частности, при чрезмерном увеличении уровня происходит переобогащение рабочей смеси, приводящее к ухудшению пусковых качеств, забрасыванию свечей конденсатом топлива, повышенному выбросу СО и СН, дымлению, увеличению расхода топлива.

В карбюраторах К-126 и К-131 для проверки уровня имеется окно с риской, обычно в средней части. В карбюраторах К-151 приходится, предварительно подкачав топливо насосом, снимать крышку и, если требуется, регулировать так, чтобы расстояние от плоскости разъема до уровня топлива было не менее 19. 20 мм. При увеличении этого размера свыше 21 мм, как правило, ухудшаются ездовые качества автомобиля. При необходимости увеличения уровня можно, не снимая, приподнять поплавок и лезвием отвертки или ножа отогнуть вверх язычок 62 (рис.3), воздействующий на запорную иглу. Для уменьшения уровня топлива следует отогнуть язычок вниз. После регулировок необходимо проверить уровень и, если потребуется, повторить указанные выше операции. В карбюраторах К-126 и К-131 нужно, сняв крышку и перевернув ее, проделать те же операции. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, в противном случае возможно ее заклинивание из-за перекоса в направляющей.
