Как затянуть хомут на шрусе

Червячные хомуты:

На этих хомутах стоит специальный винт с червячной резьбой. Вращение такого винта приводит к затягиванию ленты. На ленте нанесены сквозные или не сквозные, вдавленные, насечки через определенное равное расстояние. Вид насечки определяет прочность хомута. Так хомуты со сквозными насечками или вдавленными внутрь менее прочные, к тому же при затягивании могут повредить резину шланга. Самые прочные и эффективные червячные хомуты – с гладкой внутренней поверхностью ленты и вдавленными наружу насечками. Головка винта специально выполнена с про­ре­зями для шли­це­вой и (или) кре­сто­вой от­верт­ки, что позволяет использовать его даже в самых труднодоступных местах. Производятся червячные в соответствии с ГОСТ 28191 и ДИН 3017.

Важный нюанс: выбирая червячный хомут, обратите внимание, чтобы нижняя лента хомута была приварена к винтовому механизму. Хомуты с не приваренной лентой, если с ними неаккуратно работать, могут, неожиданно, раскрываться

Производятся эти хомуты из:

• оцинкованной стали – применяются при небольшой влажности.
• нержавеющей стали – подходят для применения в агрессивных условиях среды, большой влажности (даже под водой).

Червячные хомуты с вдавленными наружу насечками.

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

• слишком сильное затягивание ведет к перерезанию пыльника;
• проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
• нехватка прочности вызывает разрыв провода в процессе эксплуатации.

Зачем закреплять хомут на ШРУСе

ШРУС — надежный механизм, способный без проблем проехать более 150 000 км, но со временем он приходит в негодность. О проблемах с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и совершенно новые автомобили. Способность шарнира верой и правдой служить долгое время зависит от 2 условий:

Есть несколько способов крепления ШРУСа:

Устанавливать такое приспособление несложно, а его фиксация достаточно надежна. При выборе устройства смотрите на качество стали, из которой оно изготовлено. Чтобы его застегнуть, придётся использовать устройство для затягивания ленточных хомутиков. Для затяжки устройства можно применить плоскогубцы.

А вот как правильно провести процедуру при помощи машинки для затягивания:

Некоторые авто из Европы переведены на применение зажимов, изготовленных в виде хомутов. Зажимы отличаются простотой и прочностью. Устанавливают их обычно при помощи клещей, но народные умельцы обходятся и обыкновенными плоскогубцами.

Перед установкой хомута нужно выбрать диаметр. После этого производится установка хомутов на пыльник ШРУСа

Важно обойтись без перекосов. Монтаж лучше производить при помощи обжимных щипцов

При их отсутствии используем клещи. Работа несложная, по ее окончании нужно проверить качество зажима. Основной плюс варианта — не нужно применять специнструмент. Если при установке устройства использовать обычные плоскогубцы, качество зажима от этого не пострадает.

Можно использовать устройство винтового типа. Зажимается оно при помощи отвертки. Устанавливать такой хомутик проще всего, но здесь есть свои недостатки:

Как затянуть ленточный хомут. Как затянуть хомут на шрусе Самодельный ленточный хомут на шрусе

14 days ago

Это, наверное, в менталитете русского человека — затягивать хомуты так, чтобы шланг выдавливало из-под него, делать два оборота ленточного хомута на пыльнике ШРУСа, когда вполне достаточно и одного-единственного, если жать кнопку, то так чтобы захрустела, крутить гайки-болты на колесах — обязательно попрыгать на балоннике, а вдруг открутится в дороге! И так везде. Постоянное перебарщивание. Я считаю, что это все от глупости. Да, именно от нее.

А еще от неумения логически мыслить. Логически мыслящий человек, а также человек видящий, увидит, что и на валу и на самой «гранате» есть кольцевые проточки, в которые четко встают кромки правильно подобранного пыльника. То есть, пыльник садится на гранату и вал БЕЗ какого-либо хомута и если не подвергать этот пыльник механическим воздействиям, то смазка из него никогда не протечет и БЕЗ хомута.

Для тех, кто еще не понял: Хомут на пыльнике служит лишь для поддерживания пыльника, то есть, этот хомут НЕ ДОЛЖЕН затягиваться сильно, он должен быть затянут достаточно слабо, чтобы только-только начал проминать резину под собой. И хрен пыльник когда соскочит и хрен из-под него что выдавит когда. Пыльник удерживается проточкой. а уплотняется самой упругостью резины.

Хомут нужен, повторяюсь, лишь для поддержки, чтобы не дать пыльнику соскочить с проточки при случайном механическом воздействии.Так что берутся плоскогубцы, отвертка. Делается ОДИН оборот хомута. Отверткой упираемся, плоскогубцами натягиваем хомут с усилием немощной бабульки, загибаем, обрезаем лишнее, оставляем хвостик в 0.3см, чтобы ни за что не зацепился, потом удар молотком по нему, приплюснули и все.

Никаких филигранных заворачиваний хвостика не нужно, под усики его фиксировать тоже лишнее. Достаточно этих самых минимальных 0.3 см и удара молотка. Хомут получается как будто цельный, ничего не торчит, следовательно, нечему зацепиться.

ЭТО ИНТЕРЕСНО: Чья сборка Рено Сандеро Степвей

И еще: Пыльники нужно надевать на сухой вал, без всякой смазки. То есть, под резиной должно быть все сухо. Это ВАШИ проблемы, как набить ШРУС, чтобы не вымазать посадочные места пыльника, но они должны быть чистыми.

Установка хомута позволяет избежать вытекание заложенной смазки. В процессе эксплуатации зажим ШРУСа может ослабнуть и попавший под пыльник мусор в скором времени вызовет хруст и необходимость ремонта шарнира, поэтому при первых же выделениях смазки следует принять меры, предотвращающие разгерметизацию.

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

• слишком сильное затягивание ведет к перерезанию пыльника;
• проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
• нехватка прочности вызывает разрыв провода в процессе эксплуатации.

В отличие от пластика, сделанный своими руками хомут из проволоки может послужить временной заменой оригинала. При первой же возможности следует заменить данное крепление на более надежное.

Ленточные металлические хомуты

Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:

• изготавливая ленту, производитель использовал качественную сталь;
• монтаж на пыльник производился при помощи приспособления для затяжки ленточных хомутов ШРУСа;
• для установки крепежа необходимо наличие навыков работы с инструментом.

Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:

1. Хомут насаживается на пыльник;
2. Кончик захватывается плоскогубцами;
3. Потянуть с небольшим усилием и проследить, чтобы хомут затягивал пыльник без перекосов;
4. Создать максимальное усилие и подогнуть вверх;
5. Загнуть усики;
6. Застегнуть конец ленты.

По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

• спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
• силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
• усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

• проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
• червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
• трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
• пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
• с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Хомуты шрусовые

Сложно найти автомобилиста, который не знал бы, что такое хомуты для пыльника шруса, и насколько эта вещь может быть важной. Во-первых прежде всего, стоит заметить, что если вовремя не позаботиться о покупке хомута, можно потерять немало денег, т

к. его отсутствие неизбежно ведет к поломке шруса. Во-вторых – это, конечно же, безопасность. Хомут шруса может проржаветь (из-за долго пользования) или лопнуть, и если в него попадет вода – придется покупать новый шрус. В общем, на хомуте нельзя и не нужно экономить, притом что он и не стоит тех денег, из-за которых можно было бы оттягивать с покупкой. Хомуты для пыльника шруса используются на самых разных автомобилях – как импортных, так и отечественных. Необходимо учитывать, что шрус – это довольно-таки хрупкая часть автомобиля, поэтому о ней никогда нельзя забывать. В нем может оказаться хлипким что угодно: как резина, трескающаяся на сгибах, так и пыльники. Водитель должен помнить, что он несет ответственность за состояние своего автомобиля, поэтому следует отказаться от резких стартов с вывернутыми колесами – если Вы начинаете стартовать и угол поворота колеса большой, то не следует делать это слишком быстро. Особенно это касается ситуаций в городе, когда приходится ждать удачного момента для поворота. Но как бы Вы не спешили, лучше повременить, т.к. одна такая спешка может привести к поломке шруса.

Хомуты шрусовые

• Диаметр 21 мм до 190 мм
• Ширина ленты 7 мм, 8 мм, 9 мм

Как затянуть хомут пыльника ШРУСа? 3 способа

Некоторых новичков-автолюбителей интересует вопрос: как затянуть хомут пыльника ШРУСа самостоятельно, чтобы он надежно держал? Возникают варианты: можно ли взамен металлических, использовать пластмассовые хомуты? Выясняют, а проволокой можно это сделать? Интересуются, можно ли устанавливать на пыльники ШРУСа винтообразные хомуты? Сразу насчет пластика: пластмасса может оказаться мягкой или хрупкой, в общем – не надежной! Честно говоря, на практике не встречалась ни разу комплектовка данных запчастей или привода хомутами из пластмассы. Касаемо проволоки: данное действо – изобретение деревянного велосипеда, на мой взгляд. Этот способ можно использовать, разве что, для временной затяжки. Но в природе автолюбителей, как известно: нет ничего более постоянного, чем временное. К тому же, подобрать соответствующую проволоку, чтоб она не резанула сам пыльник, и не была слишком мягкой одновременно – довольно смекалистая задачка. А при использовании винтообразных (червячных) хомутов высока вероятность раскручивания или цепляния самого винта за что-либо при поездке.

Как затянуть хомут пыльника ШРУСа?

Итак, используем специальные предназначенные для данных целей хомуты. Они бывают двух видов. Первый – с П-образным замком. Второй – ленточного типа. И тот и другой типы, как правило, бывают изготовлены (даже, кустарного, «кооперативного» производства) из довольно правильно выбранных сплавов. То есть обеспечивают при работе и достаточную жесткость, и возможность для пластической деформации при процессе затяжки. К тому же, и тот, и другой типы – универсальны. Имеются всего лишь два основных размера, позволяющих фиксировать пыльники от 18 до 110 мм. в диаметре. Рассмотрим подробнее, как использовать и тот, и другой варианты.

{banner_content}

Хомут «ленточный» (ручной способ)

Ленту достаточно легко устанавливать на пыльник при помощи простых подручных средств. Воспользуемся плоскогубцами. Итак: надеваем хомут, с максимальным усилием кончик натягиваем плоскогубцами, подгибаем вверх. Загибая специальные усики, расположенные на кольце хомута, фиксируем окончание ленты. Лишнее полотно ленты обрезаем (откусываем щипцами или кусачками – чем найдется под рукой). Сделать такую процедуру сможет, наверное, каждый, даже новичок.

Однако

, специалисты на СТО рассказывают, что таким способом хорошо затянуть хомут ШРУСа практически невозможно. Хотя, при этом, сам лично наблюдал, как все-таки затягивают подобным способом и бывалые мастера. Так что, кому верить – решайте уж сами. Но факт остается фактом: такой способ затягивания ленточного хомутика существует и используется с успехом даже на «продвинутых» СТО.

Хомут «П-образный» (ручной способ)

Также просто можно надеть и закрепить «п-образный» (с соответствующим замком). Он устанавливается на пыльник и специальными щипцами для обжимки поджимается. Можно это сделать и обыкновенными клещами, не слишком большими, чтобы соответствовали размерам пыльника. Таким образом, получаем гарантированную надежность самостоятельной работы.

Хомут ленточный (механический способ)У кого есть такая возможность , можно для установки и затяжки ленточных хомутов использовать специальную машинку, сделанную собственноручно или взятую на прокат в соседнем гараже у такого же как вы автолюбителя. Она состоит из держателя, ручки, вертушки, соединенных между собой в определенном порядке.

Принцип действия

рукотворного механизма от специалистов-умельцев из народа довольно простой. Ленточный хомут одеваем на пыльник (как правило, хомут продается в комплекте или придется приобрести его отдельно, а для этого пригодится знать размеры детали).

Ленту полотна хомута чуть подтягиваем и вставляем в пропил держателя приспособления. Носик держателя упираем в замок хомутика и производим аккуратное наматывание ленты за счет вращения оси. После достаточного натяжения, ленту загибаем к замку и обрезаем (с запасом)! Хомут на замке, и держит прочнее прочного. Стоит отметить данный способ, как затянуть хомут пыльника ШРУСа, в качестве самого надежного. Здесь лишь маленький нюанс: нужно стараться не перетянуть, так как при помощи механизма это сделать нетрудно.

Использование специальных приспособлений при монтаже ленточного хомута

Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:

• ручка;
• держатель;
• вертушка.

Чтобы использовать устройство, следует придерживаться плана:

1. Расположить ленту поверх пыльника;
2. Вставить ее конец в пропил держателя;
3. Упереть держатель в замок хомута;
4. Вращательными движениями начать наматывать ленту на инструмент;
5. При достаточном натяжении загнуть ленту;
6. Проконтролировать застёгнутый хомут на правильность монтажа.

Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.

Процедура замены пыльника наружного ШРУСа

Для замены пыльника шарнир придётся демонтировать с вала привода.

Встречаются «расстёгивающиеся» конструкции ремонтных чехлов, но они ненадёжны и мало распространены.

• машина устанавливается на домкрат и страхующую подставку, предварительно для удобства лучше ослабить колёсные и ступичные гайки, если нет инерционного электро- или пневмоинструмента;
• снимается колесо и отворачивается гайка ступицы;
• отсоединяется крепление поворотного кулака к рычагу подвески, после чего шлицы привода можно извлечь из соединения со ступицей.

Дальше можно поступить двумя способами, разной степени удобства и скорости выполнения.

Со снятием шарнира

Можно извлечь привод в сборе из коробки передач или редуктора, комфортно расположить его на верстаке и дальше работать более уверенно. Но дополнительные операции и возможность их избежать при наличии навыка или приспособлений позволяют этого не делать.

Если привод всё же решено снять, то его необходимо выдернуть из зацепления с полуосевой шестерней дифференциала, что не всегда легко из-за возможных деформаций стопорного кольца, предварительно слив часть масла из коробки. К тому же категорически не допускается тянуть за вал, это лишь разрушит внутренний шарнир.

Привод вынимается нанесением ударов вдоль внутреннего шарнира в его наружную обойму. Или упором туда же подходящего воротка, иногда со специально обточенным фигурным концом.

Со снятого привода снимается наружный ШРУС, удары наносятся вдоль вала в его внутреннюю обойму. После этого останется лишь удалить остатки чехла, промыть детали, смазать и установить новый чехол в отведённые для него канавки на валу и корпусе ШРУС.

Замки хомутов могут иметь различную конструкцию, иногда потребуется наличие специальных щипцов для их правильной установки и затяжки.

Без снятия полуоси

Операции выполняются те же, но при этом приходится работать под машиной, что не добавляет удобства. Основной проблемой может стать сбивание со шлицов наружной «гранаты», ведь в таком положении очень трудно удерживать вал, чтобы не выскочила из коробки внутренняя, облив всё вокруг трансмиссионным маслом.

Но опытные мастера справляются, обычно работая вдвоём, один удерживает вал, второй наносит удары.

Можно применить приспособления для снятия ШРУС, но его целесообразность выглядит спорно. В тяжёлых случаях оно не помогает, а в простых ШРУС и так сходит с одного-двух ударов.

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

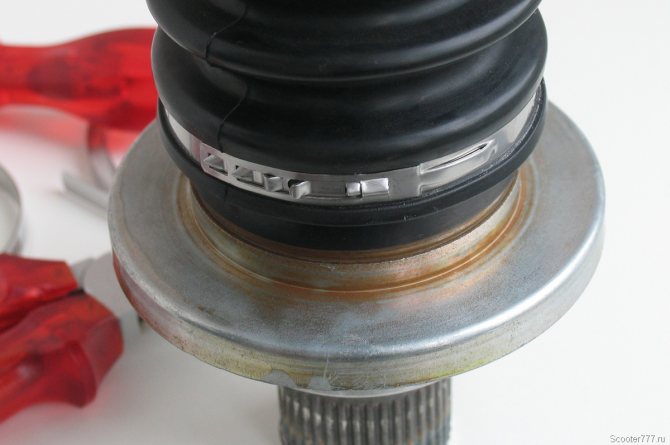

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

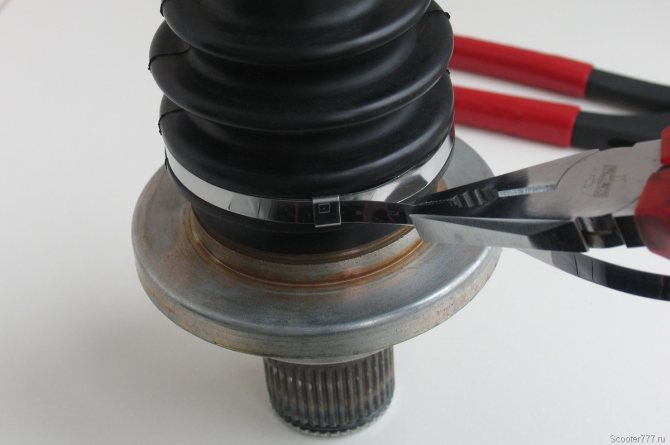

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

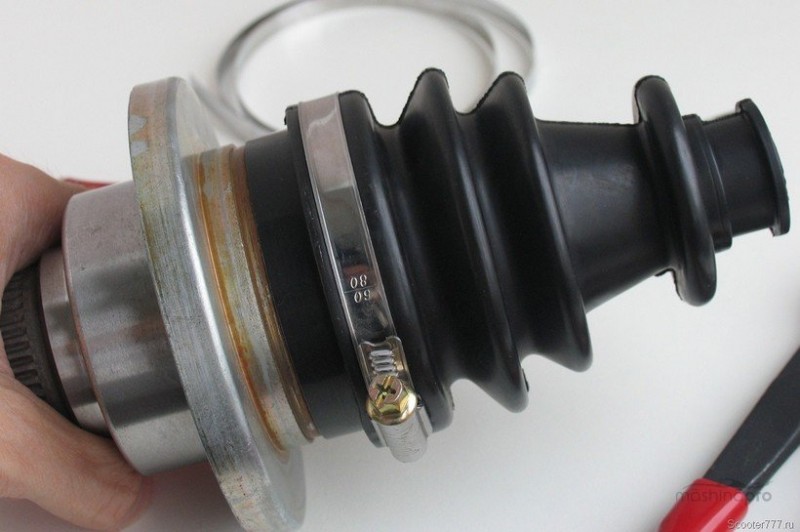

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Затянуть его можно очень хорошо, это плюс. Но у такого хомута есть два минуса. Во-первых, он чуть шире, чем канавка в пыльнике (это касается большого хомута).

Во-вторых, большой червячный хомут категорически не годится для использования на внешнем ШРУСе, так как его винтовой механизм упрётся в элемент кулака.

А ещё некоторые квадроциклисты сажают пыльники на пластиковые хомуты-стяжки. Но это уже совсем экзотика.

Берегите свои ШРУСы!

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Как затянуть хомут на ШРУСе

Автомеханик, много лет проработавший на СТО, без проблем объяснит, как затянуть хомут на ШРУСе. Простейшая операция, выполненная руками опытного мастера, занимает несколько минут, но для еще «зеленого» автомобилиста может стать непреодолимым препятствием.

Несколько грамотных советов и чуть-чуть сноровки исправят ситуацию, даже если вы новичок в этом деле. Желание сэкономить присуще каждому человека. Поэтому оставьте попытки поехать в автосервис.

Сейчас мы узнаем, как своими руками сделать крепеж пыльника в шарнирном механизме.

Как затянуть ленточный хомут на ШРУСе

Важен не только сам процесс затяжки, но и выбор материалов. У людей, далеких от автослесарных работ и незнакомых с основами сопромата, возникает соблазн купить дешевый пластиковый хомут вместо прочного металлического. Некоторые занимаются самодеятельностью и норовят обвязать детали в ответственных местах обычной проволокой. Все это категорически запрещено.

Пластмасса очень хрупкая и разорвется при малейшей нагрузке на ось автомобиля. Железная проволока подойдет в качестве временного варианта, когда под рукой нет нормального хомута. Но из-за малого сечения, она может прорезать резиновый пыльник. Поэтому не надо искать дешевые и ненадежные варианты, когда в любом магазине с автозапчастями предлагаются два вида специальных хомутов: ленточный и П-образный.

Они могут фиксировать пыльники всех доступных размеров (от 20 до 100 мм).

Как правильно затянуть хомут на ШРУСе: ручной способ затяжки

Зафиксируйте ШРУС в горизонтальном положении, чтобы было удобно затягивать металлическую ленту. Оберните хомут вокруг резинового пыльника, а затем проденьте его конец в щель для крепежа.

С помощью плоскогубцев натяните металлическую ленту до предела. Сожмите усики около импровизированного замка. Оставшийся кусок крепежного элемента изогните несколько раз, чтобы оторвать. А можно просто откусить ножницами по металлу. Вот и все.

Шарнирное соединение надежно защищено от проникновения пыли и грязи.

Теперь мы точно знаем, можно ли пыльник ШРУСа затянуть обычным хомутом. А если у нас только П-образный крепежный элемент? Метод работы очень похожий. Хомут оборачивают вокруг пыльника и посильней затягивают. Главный вопрос в том, как зафиксировать замок П-образной формы? Для этого предусмотрены специальные щипцы. Но если их нет, возьмите обычные клещи небольшого размера и аккуратно надавите в районе замка. Крепеж должен получиться прочным и надежным.

Какой приспособой затянуть хомут на ШРУСе: механический способ затяжки

Для более надежного способа крепления металлической ленты вокруг пыльника используют специальный зажимной инструмент, состоящий из упорной ручки-держателя и вертушки. Принцип действия очень простой. Сначала аккуратно надевают хомут на резиновый пыльник. Конец крепежного элемента вставляют в специальный пропил и слегка подтягивают, пока хватает ручной силы.

Затем рабочую сторону машинки для затяжки упирают в замковое соединение и начинают крутить вертушку. Так и происходит фиксация хомута. Рекомендуется оставлять для резинового пыльника немного свободного пространства под крепежом. Оставшийся кусок ленты после затяжки загибают вверх и отрезают. Соединение на замок отличается высокой надежностью. Разумеется, установка крепежа механическим способом менее трудозатратна.

Поэтому, если вы решили затянуть пыльник, то спросите у знакомых автомобилистов, нет ли у них специальной машинки.
