Как снять не снимаемую гранату, шрус. простой метод съема шрус

Содержание:

Разборка – сборка внутреннего шарнира
Замена внутреннего ШРУСа
Признаки неисправности и способы проверки ШРУСа ВАЗ 2110
Замена наружного ШРУСа
Замена внешнего ШРУСа на 2110
Оплата через paypal
Диагностика неисправностей внутреннего ШРУСа (подробно)
Типы ШРУСов, их конструкция и принцип работы
Признаки неисправности
Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего
Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего
Трипоид (внутренний ШРУС) — трипоидный подшипник
Хрустит ШРУС — как определить какой из них, и что делать?
- Почему хрустит ШРУС?
- Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Разборка – сборка внутреннего шарнира

1. Фото 1. Внутренний шарнир.

Острым предметом поставить метки, для правильной последующей сборки.

2. Фото 2. Повернуть ступицу с сепаратором и шариками в корпусе шарнира.

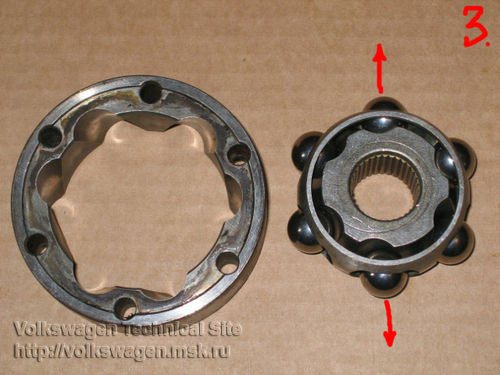

3. Фото 3. Извлечь ступицу и сепаратор с шариками из корпуса.

4. Фото 4. Подцепив отверткой, извлечь шарики из сепаратора. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.

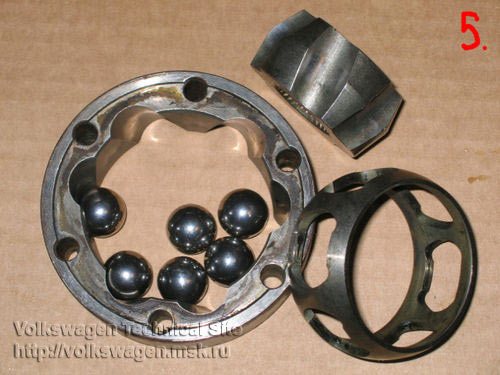

5. Фото 5. Повернув ступицу в сепараторе, достать ступицу из сепаратора.

6. Фото 6. Осмотреть корпус шарнира, ступицу, сепаратор и шарики на повреждения и износ. Следы износа на ступице.

7. Фото 7 Сборка. Вставить ступицу в сепаратор и установить шарики.

9. Фото 9. Совмещая ранее поставленные метки, установить и повернуть (уложить) эти детали в корпус шарнира.

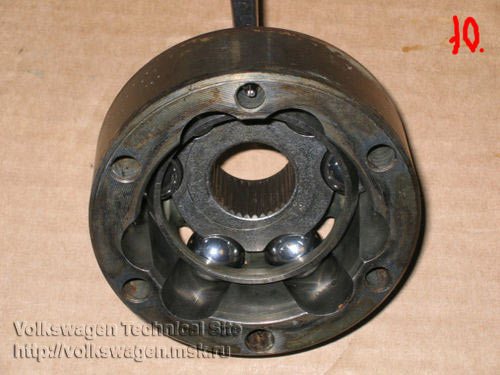

10. Фото 10. Для набивания смазки в шарнир.

11. Фото 11. Для набивания смазки в шарнир.

Замена внутреннего ШРУСа

Как снять и заменить внешний и внутренний шрус своими руками

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

Сам шарнир.
Пыльник с новыми хомутами.
Смазку.
Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Переднеприводные автомобили неспроста полюбили автомобилисты во всем мире. Чаще всего в них используют подвеску типа Макферсон – очень простую и надежную конструкцию, которая прослужит много лет верой и правдой и не потребует серьезных затрат на обслуживание. В зависимости от состояния дорог и агрессивности езды, правда, периодически придется менять некоторые узлы, например, шаровые или подшипники на ступицах. А сайлентблоки и рычаги выходят из строя намного реже. Это и нравится большей части автовладельцев – машина должна ездить, а не стоять в ремонте.

Но есть в переднеприводных автомобилях и уязвимые места, примером может послужить шарнир равных угловых скоростей, в народе его прозвали «гранатой» из-за визуального сходства, также можно встретить сокращение – ШРУС. Для их производства используются только высокопрочные сплавы, на рабочие поверхности наносятся разнообразные напыления, а оригинальная смазка должна обеспечивать работу узла очень продолжительное время. Но на практике оказывается, что вечного нет ничего, гранаты тоже ломаются, причем даже на абсолютно новых автомобилях, которые только покинули конвейер. Поэтому если возникли подозрения о неисправности, необходима скорейшая проверка ШРУСа.

Признаки неисправности и способы проверки ШРУСа ВАЗ 2110

Как снять наружнюю гранату с привода

Поломка ШРУСа — одна из основных неисправностей ходовой ВАЗ 2110. Часто он приходит в негодность уже спустя 55,000 км пробега. Неисправный ШРУС может выдать себя в виде хруста, потрескивающих звуков при повороте колес, вибраций кузова.

Также существует несколько способов, выявить неисправность ШРУСа:

покачать рукой вал привода. При обнаружении люфта следует произвести замену элемента;
вывернуть руль до конца влево, а затем вправо и на каждом этапе оценить состояние пыльников. При выявлении повреждений (трещин, разрывов) произвести их замену.

Защиту ШРУСа от пыли, грязи, песка и других частиц обеспечивают пыльники. За их состоянием нужно следить особо и время от времени поглядывать под ШРУС, и смотреть есть ли внутри пыльника смазка.

Категорически не допускается попадание внутрь ШРУСа инородных частиц, так как это приведет к быстрому выходу его из строя.
Оба шарнира и внутренний, и внешний располагаются на валовом приводе, а значит замена их идентична и суть ее добраться до этого самого привода.

Инструменты для замены ШРУСа на ВАЗ 2110:

гаечные ключи на 17 и 19 мм;
накидной ключ с головкой на 13,17,30 мм;
съёмник для снятия ШРУСа;
ёмкость для слития масла из КПП;
монтировка и молоток;
вороток;
домкрат;
смазка (ШРУС-4 или её аналог);
новый внешний ШРУС (Lada 21100221501200)
плоскогубцы и клещи.

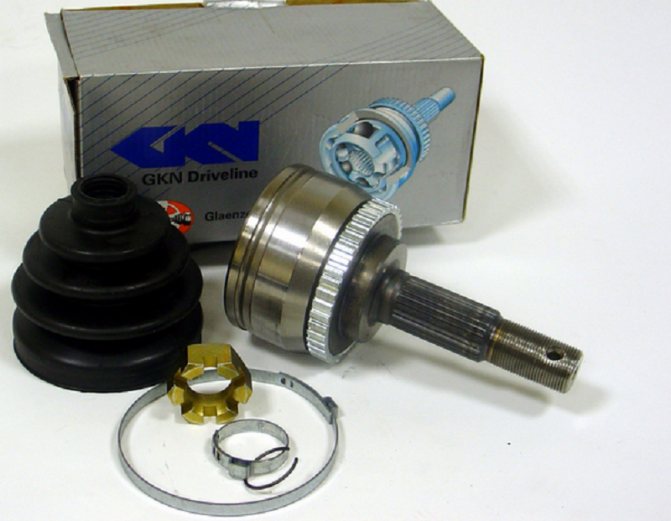

Оригинальный шарнир наружный сборки «LADA» (артикул: 21100221501200) обойдется в среднем в 1000 рублей. Можно поискать и купить аналог «ВМ» c пыльником (артикул: CV1001) за 700 рублей. А за замену ШРУСов в автосалоне, скорей всего, возьмут 1200 рублей (по 600 рублей за каждый).

Что же касается смазок, то спектр их выбора очень широк. Только официально от производителя представлены к применению смазки таких видов: ШРУС-4, ШРУС-4М, СПЕКТРОЛ ШРУС MoS2, MOLIKOT VN2461C, не считая их аналогов которые вы сможете купить в автомагазине.

Покупать новую деталь рекомендуется по старой, так вероятность неправильной покупки сведена к минимуму. Кроме этого, приобретение ШРУСА следует осуществлять в проверенных магазинах. Не стоит покупать эти детали на разборках, возможно, что поломка произойдет уже через несколько метров.

Отворачиваем ключом «на 30» гайку подшипника передней ступицы. Поддомкрачиваем автомобиль.

Затем откручиваем и снимаем колесо.

Откручиваем два болта крепления шаровой опоры.

Опираясь монтажной лопаткой на защитный кожух переднего тормоза, выталкиваем корпус внешнего шарнира из ступицы переднего привода. Отводим поворотный кулак со стойкой в сторону.

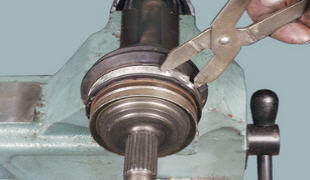

Пассатижами сжимаем за выступ большой хомут и, поддевая отвёрткой, разъединяем его.

Аналогично разъединяем малый хомут. Сдвигаем чехол по валу.

Устанавливаем съемник для снятия внешнего ШРУСа.

Снимаем шарнир. Шарнир на валу крепится стопорным кольцом, расположенным в проточке на конце вала.

Снимаем старое стопорное кольцо.

Надеваем новое стопорное кольцо.

Очищаем вал от старой смазки, наносим на него тонкий слой новой смазки ШРУС-4 и надеваем новый чехол.

Выдавливаем в полость шарнира (нового или очищенного) 40 см3 смазки.

Устанавливаем на вал новый ШРУС.

Используя выколотку из мягкого металла, напрессовываем шарнир на вал.

Обжимаем пыльник внешнего ШРУСа хомутом.

И направляем шлицевой хвостовик шарнира в ступицу колеса.

Вставляем шайбу на шлиц шарнира.

Затем накидным ключом «на 30» закручиваем гайку внешней гранаты.

Узким зубилом вминаем буртик гайки подшипника ступицы в двух местах.

Замена наружного ШРУСа

Шрус форд фокус 2
Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).
Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
Снимаем колесо.
Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
Если не идет используем удлинитель для воротка и WD-40.
Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).
Далее демонтируем старый пыльник и хомуты и выкидываем, лучше поставить новые.
Далее необходимо снять сам ШРУС. Если у Вас есть специальное съемное устройство, то используйте его. Если же нет, то сбивать его с места придется молотком.
Проводим удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Замена внешнего ШРУСа на 2110

Замена внешней гранаты на ВАЗ 2110 может стать серьезной проблемой, если под рукой нет некоторого специального инструмента. Однако, из каждой нестандартной ситуации есть нестандартный выход. О том, как поменять гранату на ВАЗ 2110 быстро и без затруднений – в статье.

Необходимые инструменты
Как заменить гранату без снятия
Типы хомутов пыльника
Заключение
Видео

Для начала, что такое ШРУС. Это правильное название гранаты, второе – это народное, из-за специфической формы детали. Внутри ее установлены 6 подшипников, на которых вращается внутренняя обойма. Поэтому крутящий момент на ступицу может передаваться под любым углом.

Инструменты для замены внешнего ШРУСа Лада 2110

Здесь есть несколько специфичных инструментов, без которых обойтись никак не получится. Для начала, нужна головка на 32, а так же огромный рычаг, чтобы открутить эту самую гранату.

Далее понадобится что-то наподобие обратного молотка. Вес груза порядка килограмма. Если его нет, то пойдем по второму пути, его опишем ниже. Еще понадобится приспособление для снятия и установки хомутов, либо клещи, либо просто отвертка, об этом поговорим немного позже.

Меняем гранату на ВАЗ 2110 без снятия привода

Устанавливаем новый пыльник. Делаем это очень аккуратно, желательно предварительно помылив шлицы. Основная проблема – это упорное кольцо, через него аккуратно перекидываем пыльник отверткой.
Теперь затягиваем внутренний хомут, накручиваем новую гранаты на молоток, после чего набиваем ее на место. Теоретически, это можно сделать молотком через старую гайку, сбить гранату молотком тоже можно, но есть риск повредить шлицы, с непривычки.
Берем смазку шрус, обычно он есть в комплекте

Выдавливаем его по кругу на шарики, отводя пыльник и выворачивая гранату.
Далее затягиваем хомут.
Собираем все в обратном порядке.
Очень важно так же сильно затянуть гайку и обязательно закернить её.

Виды хомутов на пыльнике ШРУСа

Теперь пришла пора поговорить о том, какие же хомуты бывают, как с ними справиться, и какие же хомуты для пыльника ШРУСа лучше?

Первый тип

Начнем с самого популярного. Это так называемый «фордовский» хомут. В последнее время его все чаще можно встретить в комплектах разных производителей гранат для ВАЗ 2110 и прочих отечественных автомобилей. Среди его плюсов, несомненно, полный разъем, то есть, если вы случайно забудете одеть его заранее, то это можно сделать в любой момент. Кроме того, его «не перетянешь».

Среди минусов, конечно, его одноразовость, максимум 2 раза можно его использовать. Многие могут подумать, что в комплекте всегда есть новый, в чем крайне сильно ошибутся. Бывает и так, что его нет. Всякое бывает.

Для его установки понадобятся клещи, либо обычные бокозеры-кусачки. Просто затягиваем его настолько, насколько хватит сил руками, потом сжимаем.

Второй тип

Это чистокровные китайские хомуты. Как только вы их увидите, сразу поймете, почему о них такое мнение. Просто изготовлены такие хомуты чуть ли не из фольги. Именно поэтому они затягиваются в два витка. Для установки просто ставим упор отверткой в пластику, чтобы избежать проворачивания, потом затягиваем, загибаем, подгибаем усики, отрезаем лишнее.

К плюсам можно отнести простоту установки, не нужен абсолютно никакой инструмент, кроме отвертки. Ну а к минусам, как и с предыдущим вариантом – одноразовость, поскольку после установки придется ножницами отрезать лишний хвостик хомута.

Третий тип

Третий тип можно встретить только на гранатах для отечественных автомобилей. С одной стороны, они самые удобные, поскольку изготавливаются из толстого металла, кстати, достаточно мягкого, установка занимает порядка пяти секунд. Его можно устанавливать хоть 10 раз, все зависит от аккуратности. Конечно, есть один минус – это необходимость в специальном зажиме, стоимость которого в пару раз превосходит стоимость замены на СТО. Конечно, если планируется покупать только такие же гранаты, то можно приобрести, вещь нужная.

Заключение о замене внешнего ШРУСа ВАЗ 2110

Итак, теперь несколько моментов, даже уточнений, которые напрашиваются из текста.

Перед установкой обязательно напихайте ШРУСа в гранату. Пока из-под шариков не полезет.
Не устанавливайте пыльник из комплекта. Они не ходят и 5000 километров, особенно зимой.
Не забывайте – ШРУСом не испортишь, выдавливайте весь тюбик из комплекта.
Перед снятием старой гранаты убедитесь, что шлицы такие же. Для этого вставьте новую гранату в ступицу.
Обязательно надежно устанавливайте хомуты. Это залог долговечности работы детали. Нет пыльника – нет гранаты.

Видео: замена внешнего ШРУСа 2110

Оплата через paypal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Диагностика неисправностей внутреннего ШРУСа (подробно)

Во избежание проблем с выскочившим при езде ШРУСом, нужно своевременно выполнять диагностические работы. Обнаружение поломки выполняется таким образом:

Выверните колеса и резко троньтесь с места. Наличие характерного хруста будет указывать на проблемы со ШРУСами.
Поднимите колесо с помощью домкрата или воспользуйтесь подъемником. Затем осмотрите ШРУС на наличие видимых повреждений. Их быть не должно. После этого пошевелите колесо. У шарнира не должно быть люфтов.
Вывесите передок транспортного средства. Если у вас механическая коробка, включите первую передачу, а если автоматическая, выберите режим D. Затем запустите мотор и прислушайтесь. Колеса не должны издавать хруста.

Типы ШРУСов, их конструкция и принцип работы

Устройство ШРУС: 1. Привод правого переднего колеса; 2. Коробка передач; 3. Привод левого переднего колеса; 4. Корпус наружного шарнира; 5. Стопорное кольцо обоймы шарнира; 6. 18. Обойма шарнира; 7. 19. Сепаратор шарнира; 8. 17. Шарик шарнира; 9. Наружный хомут чехла; 10. 15. Защитный чехол шарнира; 11. Упорное кольцо; 12. 14. Вал привода левого колеса; 13. Внутренний хомут чехла; 14. Фиксатор внутреннего шарнира; 15. 20. Стопорное кольцо обоймы внутреннего шарнира; 16. 21. Буфер вала; 17. 22. Корпус внутреннего шарнира; 18. 23. Стопорное кольцо полуосевой шестерни.

Существует несколько типов ШРУСов, но на легковых автомобилях распространение получил только два:

Шариковые.
Трипоидные.

Конструкция шарикового ШРУСа включает в себя две обоймы – внутренняя, в виде сферического кулака (насаживается на вал), и внешняя (выполненная заодно с концевиком вала, который вставляется в ступицу или КПП). Между ними помещены в специальных канавках шарики, которые от выпадения из шарнира удерживает сепаратор. Именно шарики и канавки, по которым они перемещаются, являются основными рабочими элементами ШРУСа, поскольку они передают вращение и позволяют изменять угол положения одной обоймы относительно другой.

Чтобы внутренняя обойма не слезала с вала, она фиксируется стопорным пружинным кольцом, расположенным в специальной канавке на валу. Фиксирующее кольцо используется также ни на концевиках валов внешней обоймы внутреннего шарнира.

У трипоидного шарнира внутренней обоймы нет, вместо нее используется трехшипная вилка, посаженная на вал. На каждом шипе этой вилки установлены сферические ролики на игольчатых подшипниках. Благодаря этим роликам передается вращение, вал с вилкой может менять угол относительно обоймы, а также перемещаться продольно относительно внешней обоймы (входить в нее), что дает возможность изменять длину привода.

Соединение вилки с валом – шлицевое, но при этом она садиться на вал достаточно плотно. Дополнительно вилка от соскакивания фиксируется стопорным кольцом.

Примечательно, что трипоидные ШРУСы используются только со стороны КПП, а вот со стороны ступицы его не используют.

Шаровые же шарниры могут располагаться с обеих сторон. То есть, можно встретить на авто приводные валы с двумя шаровыми, внутренними трипоидным и внешними шаровыми шарнирами, но никогда – с двумя трипоидными ШРУСами. Обусловлено это особенностями работы каждого из указанных видов шарниров.

Интересно, что на некоторых авто (к примеру, Volkswagen Golf 2) используется внутренний шаровой шарнир интересной конструкции – внешняя обойма с концевиком вала выполнена не заодно, а соединены они между собой болтами. В дальнейшем мы немного коснемся их.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
Отсутствие внутри механизма смазочного материала или его плохое качество.
Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
Рывки и вибрация при разгоне.
Люфт в соединениях шарнира при вывешенном колесе.

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.

Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.

Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.

Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.

В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.

Как снять ШРУС самому без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.

Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.

Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:

снятие внутреннего ШРУСа и его ремонт;
снятие наружного ШРУСа;
снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.

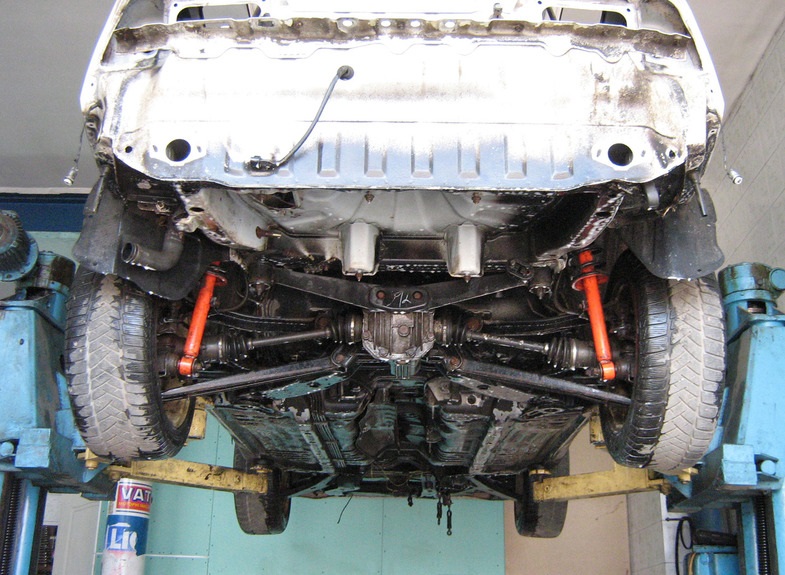

Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт.) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.

Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

Как снять наружный ШРУС самостоятельно

Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.

Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.

Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

Разобрать сам ШРУС не сложно, для этого необходимо:

нанести метки на обойме и корпусе для обратной сборки в таком же положении;
наклонить вал с обоймой на конце максимально в одну из сторон;
извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.

Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.

Как самому снять и заменить ШРУС – технология снятия внутреннего и внешнего

Как снять ШРУС самому без помощи автосервиса

снятие внутреннего ШРУСа и его ремонт;
снятие наружного ШРУСа;
снятие и ремонт в комплекте вала и двух шарниров.

Как снять внутренний ШРУС в гараже

Как снять наружный ШРУС самостоятельно

Трипоид (внутренний ШРУС) — трипоидный подшипник

Во второй половине прошлого века начали разрабатываться автомобили с передним приводом, что потребовало надежного привода на ведущие колеса. Здесь пригодилось запатентованное в 20-х годах изобретение шарнира равных угловых скоростей (ШРУС). Сегодня почти все сходящие с конвейеров легковые машины и внедорожники имеют трипоид (внутренний ШРУС).

Что такое ШРУС и зачем он нужен

Обычные карданные шарниры с задачей поворачивания ведущего направляющего колеса справиться не смогли. Вращение у них передавалось на колеса неравномерно, значительно увеличивалась потеря мощности при повороте. Быстро изнашивались шины и сам шарнир. Валы и другие элементы трансмиссии были перегружены.

У нового шарнира таких недостатков не было. Усилие на ведущий вал передавалось равномерно, не зависимо от угла между соединяемыми им валами. Это достаточно простое устройство можно использовать долго. У него большая мощность при передаче момента вращения. Отсутствуют шумы и вибрация при работе. Поездка и управление в такой машине удобна и комфортна.

Шарнир внутренний и внешний

Для повышения эффективности работы, трансмиссии машин с передним приводом устанавливают внутренние и внешние шарниры, именуемые трипоидами или триподами. Трипоиды ШРУСа обычно универсальные, у некоторых моделей автомобилей в трипоидах внутренних ШРУСов применяют игольчатые подшипники. Они оснащены роликами и вилкой, допускающие смещение осей и предполагающие работу на углах, не превышающих 20 градусов. Помимо трипоидов есть еще шариковые шарниры.

Обычно шарнир регулировки угловых скоростей представляет собой:

сферообразный корпус, соединенный с ведомым валом;
обойму с ведущим валом;
сепаратор для крепления и удержания шариков;
несколько шариков в сепараторе.

Благодаря такой легкой конструкции момент вращения передается ровно и плавно, без потери мощности. Такой шарнир достаточно надежен, и его не сложно заменить в случае выхода из строя.

Как сберечь трипоид ШРУСа

Одной из проблем ШРУСа является его несовершенный смазочный механизм. Он фактически представляет собой пыльник, в котором хранится смазка. Учитывая уязвимость этого резинового или пластикового изделия при контакте с препятствиями на дороге, возникает опасность попадания в него и соответственно в трипоид пыли и грязи. Это неизбежно приводит к преждевременному износу механизма.

Этот вопрос нельзя пускать на самотек. При обнаружении свежего повреждения пыльника шарнир следует снять и промыть. После чего поставить новый и заполнив специальной смазкой. Проверив правый пыльник, проделать такую же процедуру с левым. Смазка для трипоидного ШРУСа должна обладать особыми качествами. Она должна предупреждать разрушение трипоида вследствие резких нагрузок на шарнир при начале движения машины, преодоления подъемов, крутых поворотах.

Если такой материал не обладает нужными характеристиками, механизм быстро изнашивается и выходит из строя. Например, применение смазки, содержащей графит категорически недопустимо. Для смазывания трипоидных ШРУСов, кроме тех, что имеют игольчатые подшипники, необходима черная пластичная смазка, которая содержит 3-5 процентов дисульфида молибдена. Она должна иметь нужную консистенцию, чтобы полностью заполнить весь узел.

Поддержание шарниров равных угловых скоростей – важное дело для обеспечения надежной работы трансмиссии. Чтобы не оказываться в сложном положении, стоит сделать правилом периодические осмотры пыльников и своевременную их замену со смазкой шарнира. При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене

При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.
