Хрустит шрус, как проверить и устранить неисправность

Устранение хрустов и стуков, восстанавливаем работу ШРУСов

Как узнать, какой ШРУС хрустит – разобрались, теперь о мерах, которые следует предпринимать для устранения проблемы, поскольку эксплуатировать авто с проблемными шарнирами нежелательно.

Одним из недостатков ШРУСов является их неремонтопригодность, то есть, если шарнир захрустел, то он уж изношен и требует замены. Единственное, что можно предпринять – это «продлить жизнь» узла, и отсрочить его замену.

Поскольку основная причина появления хрустов – пыль и грязь, то при их появлении следует сразу же осмотреть все пыльники на наличие повреждений. Если таковые не обнаружены, устанавливаем, какой же ШРУС хрустит одним из вышеперечисленных методов.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заменить пыльник наружного ШРУСа на Рено Логан

После выявления проблемного шарнира, пытаемся продлить его срок службы. Для этого необходимо:

• Снять привод с авто;
• Разобрать ШРУС;
• Тщательно промыть все составляющие бензином, растворителем или другими средствами (уайт-спирит и т.д.);
• Заложить новую смазку «ШРУС-4» или аналоги (смотрите выше) и собрать шарнир;
• Установить новый пыльник;
• Перебранный привод установить на авто.

На начальном этапе износа этих мер вполне достаточно, чтобы избавиться от хрустов, но все же они впоследствии вернуться (когда износ усилиться) и тогда уже шарнир придется заменить.

Также читайте почему слышен стук при повороте руля.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса.

Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Определяем какой шрус хрустит внутренний или наружный

Для диагностики ШРУСов используется несколько методов. Самым простым из них является визуальный осмотр пыльников и проверка валов.

Основной причиной проблем, связанных с появлением хруста является попадание внутрь узлов грязи, что может произойти только из-за повреждения пыльника.

Если резинотехнический элемент порван, то при осмотре на нем будут следы вытекающей смазки, по которым и можно понять, в какой из узлов попали песок и пыль.

Также при осмотре следует рукой попытаться сместить приводной вал в поперечном и продольном направлениях. ШРУСы – узлы с высокой точностью изготовления, и, если ощущается, что в них есть люфты, пора принимать меры.

Если же при визуальном осмотре порывов пыльник не обнаружено, но симптомы неисправности шарнира проявляются, выявить какой из ШРУСов проблемный позволяют несколько простых методов.

Признаки неисправности опорного подшипника передней стойки и порядок его замены

Диагностика наружных шарниров

Наружные шарниры проверяются путем создания сильной нагрузки на них. Для этого просто выворачиваем до упора колеса в правую или левую стороны и пытаемся начать движение на повышенных оборотах. После эту же процедуру еще раз проводим, но уже при повороте колес в другую сторону.

При проверке ШРУСов этим методом начало движения с поворотом колес влево создаст значительную нагрузку на правый узел, и, если в нем ест люфты, он начнет хрустеть.

Выворотом же колес вправо проверяется левый шарнир. Но отметим, что хруст может издавать и наружный ШРУС с той стороны, куда осуществляется поворот.

Поэтому при проверке не лишним будет присутствие помощника, который находясь возле авто на слух установит, с какой стороны издается звук.

Проверка внутренних узлов

Чтобы определить, какой внутренний ШРУС хрустит, используется другой метод. Для его проведения нужен ровный участок дороги, но имеющий ухаб (яму).

Суть проверки сводится к проезду по яме на умеренной скорости одним из передних колес. Затем все повторяется, но уже с заездом в яму вторым колесом.

При попадании колеса на ухаб, возникает ударная нагрузка на внутренний шарнир, и если в нем есть люфты, то проявятся они в виде стуков или негромких хрустов.

Универсальный метод

Единственным недостатком метода заезда на скорости в яму является тот факт, что не всегда есть подходящий участок дороги с ухабом. Поэтому для диагностики можно использовать еще один метод, причем он является универсальным и позволяет проверить как внутренние, так и внешние ШРУСы.

Алгоритм действий такой:

• Домкратом выдомкрачиваем одно из ведущих колес;
• Под автомобиль ставим упор и задействуем ручной тормоз;
• Запускаем двигатель, включаем первую передачу и постепенно отпускам педаль сцепления (имитируем начало движения. При этом благодаря дифференциалу, вывешенное колесо начнет вращаться, а стоящее на земле останется неподвижным);
• Набрав обороты двигателя, начинаем притормаживать вращающееся колесо тормозами (при этом педаль сцепления не трогаем. Таким образом тормозными механизмами создаем нагрузку на внутренний узел, и если он проблемный, то это сразу проявиться стуками и хрустами);
• После проверки внутреннего шарнира, устанавливаем состояние наружного. Для этого достаточно отпустить педаль тормоза, набрать обороты, вывернуть колеса до упора в одну из сторон и снова использовать тормоза. Большой угол привода и усилие тормозов создадут необходимую нагрузку, из-за чего наружный узел захрустит, если он не исправен.

После проверки с одной стороны повторяем аналогичные работы с приводом второго колеса.

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Виды и расположение ШРУСов

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом

Важно знать, что, в основном, их делят на внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо

Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент. То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника. О выборе смазки вы можете почитать в отдельной статье.

Внутренний и наружный ШРУС в паре

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Работа наружного ШРУСа

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Когда нужна проверка ШРУС на автомобиле

Если хрустит ШРУС, многие водители интересуются, как долго можно эксплуатировать авто до ремонта с такой поломкой.  Другими словами, сколько можно ездить, если хрустит ШРУС. Причин, по которым затягивают с ремонтом, несколько:

• шарниры равных угловых скоростей на некоторых авто могут стоить остаточно дорого.
• хруст и стук может быть не сильным и т.д.;

Прежде всего, возможность эксплуатации авто зависит от серьезности поломки. Чем сильнее окажется изношенным ШРУС, тем быстрее его надо поменять. При этом стук и хруст являются индикатором, указывающим на необходимость замены.

Например, если хруст сильный, лучше менять шарнир безотлагательно.  Дело в том, что при полной поломке узла (заклинивание, растрескивание корпуса  или выпадение шариков и т.д.), можно получить серьезные проблемы с другим агрегатами, узлами и элементами.

В свою очередь, симптомы неисправности на начальной стадии можно попробовать устранить методом обслуживания (смазка ШРУС и замена пыльников). Если нет результата, тогда следует готовиться к тому, что с усилением шума, стука и хруста деталь нужно будет поменять. Произойти это может как через 500-1000 км. после появления первых симптомов, таки позже.

При этом специалисты все же не рекомендуют эксплуатировать автомобиль и подвергать машину нагрузкам при наличии подобных неисправностей. Это означает, что какое-то время с частично неисправным ШРУС можно ездить, однако, деталь следует заменить при первой такой возможности и не затягивать с ремонтом.  Если же признаки поломки серьезные (сильный шум и хруст), следует отказаться от эксплуатации и заменить шарниры.

Как проверить ШРУС наружный

Выявив характерные признаки неисправности, необходима дополнительная проверка ШРУСа.  Если необходимо проверить наружный ШРУС, следует учитывать некоторые особенности. Деталь с одной стороны прикреплена к внутреннему шарниру через полуось, а с другой крепится к ступице.

С учетом того, что шарнир представляет собой сепаратор с шариками, в случае повреждений шарикового механизма появляется хруст. Также корпус сверху защищен пыльником. Если пыльник порван, влага грязь и пыль попали внутрь ШРУС и вывели его из строя.

Для того, чтобы проверить внешний ШРУС, нужно поездить по ровной дороге, поворачивая колеса в одну и другую сторону до упора. В крайних положениях руля необходимо нажать на газ. Если хруст усиливается, тогда неисправна наружная граната.  При этом хруст при повороте влево укажет на то, что неисправен ШРУС с правой «пассажирской» стороны. Если же звук появляется в правом повороте, в этом случае хрустит левый ШРУС (со стороны водителя).

Проверка внутреннего шарнира

Что касается внутреннего ШРУСа, данный элемент конструктивно напоминает стакан (имеется внешний корпус подшипниками, которые движутся в трех плоскостях). Вал вставлен в коробку передач, при этом трипод с подшипниками закреплен на полуоси.

Устройство внутреннего ШРУСа предельно простое,  выходит из строя шарнир намного реже, чем наружный. Однако отсутствие смазки во внутреннем ШРУСе и порванный пыльник могут вывести из строя даже такой надежный механизм.

Чтобы проверить внутренние гранаты, необходимо выбрать участок дороги, где есть ямы и неровности. Основной признак неисправного внутреннего шарнира — стук при попадании колеса в яму

Обратите внимание, перед проверкой желательно выполнить диагностику ходовой, чтобы исключить другие возможные причины стука.

Есть и еще дин метод проверки – можно загрузить заднюю ось авто до такой степени, чтобы «нос» автомобиля поднялся выше, при этом произошел прогиб оси внутреннего ШРУСа. В том случае, если стук появляется при таких условиях, это значит, что внутренний ШРУС вышел из строя.

Другие способы проверки

В рамках диагностики шарниров равных угловых скоростей также нужно знать еще один  способ, как определить, какой ШРУС хрустит. При этом данный способ подходить только для авто с механической коробкой передач. Из инструментов для проверки потребуется домкрат.

В случае поломки внутреннего  ШРУСа будут слышны стуки в момент нажатия на тормоз. Если внутренние ШРУСы исправны, двигатель заглохнет и посторонних стуков не будет. Далее руль выворачивается до упора влево или вправо и нажимается тормоз. Если к стуку добавился хруст, внешняя граната также неисправна. Таким методом можно проверить ШРУСы на полуосях с обеих сторон.

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

• домкрат, противооткатные упоры и страховочные подставки;
• ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
• молоток и металлическую щетку для очистки ржавчины;
• монтировку;
• чистую ветошь;
• специальную смазку;
• бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

• при наличии защиты картера ее нужно снять;
• открутите болты крепления нижней шаровой опоры — обычно их два;
• выверните руль до упора, чтобы ШРУС стал минимальным по длине;
• отведите в сторону поворотный кулак и вытащите привод из ступицы;
• снимите хомуты и вытащите разорванный пыльник или разрежьте его;
• удалите старую смазку;
• сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Почему слышен скрежет и как с этим бороться

Если при повороте руля слышен скрежет – это говорит об износе шарниров рулевой системы или передней подвески. Чтобы выяснить точную причину, стоит провести диагностику на СТО и заменить вышедшую из строя запчасть.

Статья в тему: Шевроле Ланос 1.5, 1.6 расход топлива на 100 км

Шум может возникнуть при повороте руля: скрежет при движении, или когда машина стоит на месте. Причина этого шума кроется в неисправности опорных подшипников стойки или нижней шаровой опоры.

Если при повороте руля скрежет слышен в колесе, причин может быть много. Опытные водители советуют обращаться к автослесарю, загонять машину на смотровую яму и смотреть. Среди причин можно выделить:

• порвана резина на подвесном подшипнике кардана. В нее могут попасть камни, щебень;
• скрежет может проявляться при трении колодки об диски;
• еще одной причиной может быть разжатое стопорное кольцо.

В минусовую погоду, при повороте руля до упора, слышен скрежет из-за недостатка смазки. В этом случае поможет дополнительное нанесение смазки.

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

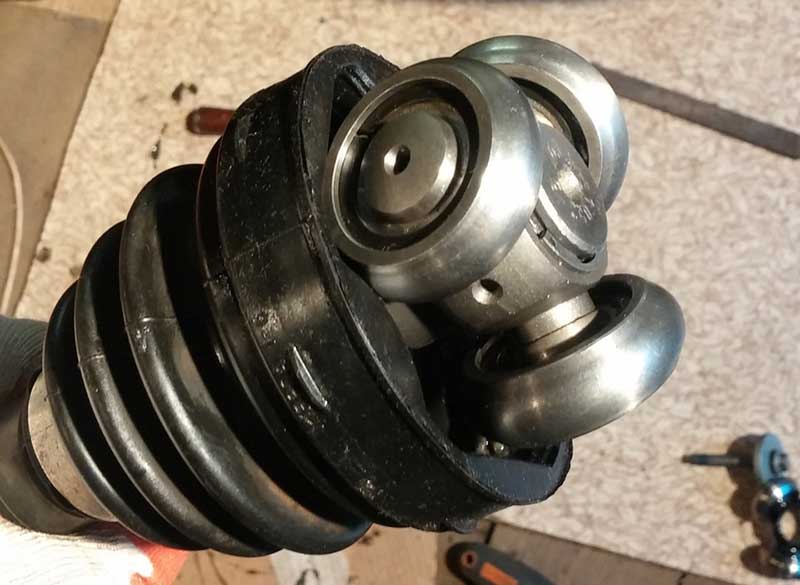

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично сходы с обычными подшипниками – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно делать тюнинг и усиление подвески автомобилей ВАЗ

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.
